adblue OPEL INSIGNIA 2016.5 Gebruikershandleiding (in Dutch)

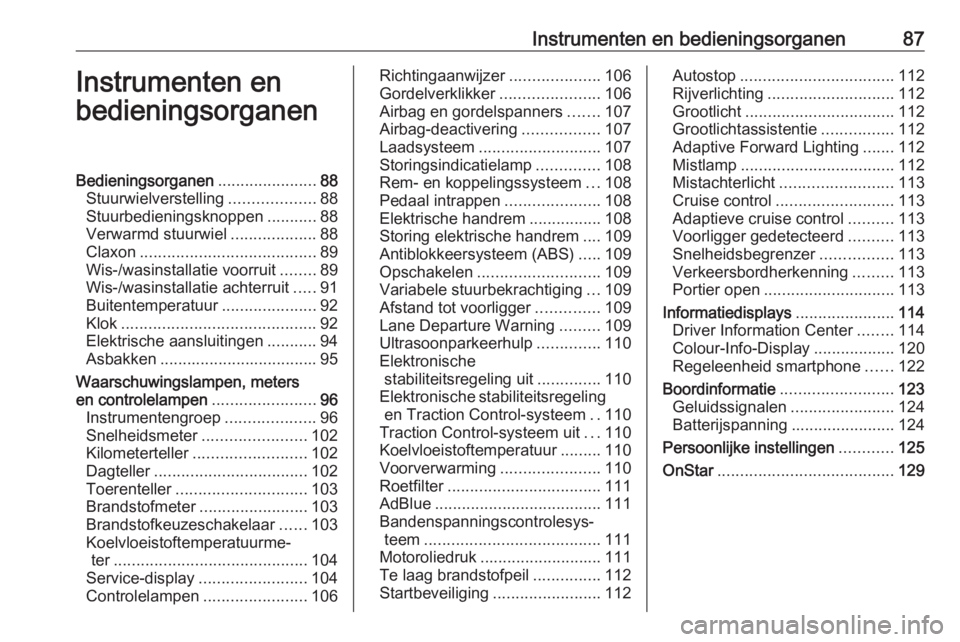

Instrumenten en bedieningsorganen87Instrumenten en
bedieningsorganenBedieningsorganen ......................88
Stuurwielverstelling ...................88
Stuurbedieningsknoppen ...........88
Verwarmd stuurwiel ...................88
Claxon ....................................... 89
Wis-/wasinstallatie voorruit ........89
Wis-/wasinstallatie achterruit .....91
Buitentemperatuur .....................92
Klok ........................................... 92
Elektrische aansluitingen ...........94
Asbakken ................................... 95
Waarschuwingslampen, meters
en controlelampen .......................96
Instrumentengroep ....................96
Snelheidsmeter .......................102
Kilometerteller ......................... 102
Dagteller .................................. 102
Toerenteller ............................. 103
Brandstofmeter ........................103
Brandstofkeuzeschakelaar ......103
Koelvloeistoftemperatuurme‐ ter ........................................... 104
Service-display ........................ 104
Controlelampen .......................106Richtingaanwijzer ....................106
Gordelverklikker ......................106
Airbag en gordelspanners .......107
Airbag-deactivering .................107
Laadsysteem ........................... 107
Storingsindicatielamp ..............108
Rem- en koppelingssysteem ...108
Pedaal intrappen .....................108
Elektrische handrem ................108
Storing elektrische handrem ....109
Antiblokkeersysteem (ABS) .....109
Opschakelen ........................... 109
Variabele stuurbekrachtiging ...109
Afstand tot voorligger ..............109
Lane Departure Warning .........109
Ultrasoonparkeerhulp ..............110
Elektronische stabiliteitsregeling uit ..............110
Elektronische stabiliteitsregeling en Traction Control-systeem ..110
Traction Control-systeem uit ...110
Koelvloeistoftemperatuur .........110
Voorverwarming ......................110
Roetfilter .................................. 111
AdBlue ..................................... 111
Bandenspanningscontrolesys‐ teem ....................................... 111
Motoroliedruk ........................... 111
Te laag brandstofpeil ...............112
Startbeveiliging ........................112Autostop.................................. 112
Rijverlichting ............................ 112
Grootlicht ................................. 112
Grootlichtassistentie ................112
Adaptive Forward Lighting .......112
Mistlamp .................................. 112
Mistachterlicht ......................... 113
Cruise control .......................... 113
Adaptieve cruise control ..........113
Voorligger gedetecteerd ..........113
Snelheidsbegrenzer ................113
Verkeersbordherkenning .........113
Portier open ............................. 113
Informatiedisplays ......................114
Driver Information Center ........114
Colour-Info-Display ..................120
Regeleenheid smartphone ......122
Boordinformatie ......................... 123
Geluidssignalen .......................124
Batterijspanning .......................124
Persoonlijke instellingen ............125
OnStar ....................................... 129

Instrumenten en bedieningsorganen101OverzichtORichtingaanwijzer 3 106XGordelverklikker 3 106vAirbags en gordelspanners
3 107VAirbag deactiveren 3 107pLaadsysteem 3 107ZStoringsindicatielamp
3 108RRem- en koppelingssysteem
3 108-Pedaal intrappen 3 108mElektrische handrem 3 108jStoring elektrische handrem
3 109uAntiblokkeersysteem (ABS)
3 109[ of
ROpschakelen 3 109cVariabele stuurbekrachtiging
3 109EAfstand tot voorligger
3 109)Lane Departure Warning
3 109rUltrasoonparkeerhulp
3 110nElektronische stabiliteitsre‐
geling UIT 3 110bElektronische stabiliteitsre‐
geling en Traction Control-
systeem 3 110kTraction Control-systeem uit
3 110WKoelvloeistoftemperatuur
3 110!Voorverwarmen 3 110%Roetfilter 3 111YAdBlue 3 111wBandenspanningscontrole‐
systeem 3 111IMotoroliedruk 3 111i of
YTe laag brandstofpeil 3 112dStartbeveiliging 3 112DAutostop 3 1128Buitenverlichting 3 112CGrootlicht 3 112lGrootlichtassistentie 3 112fAdaptief rijlicht (AFL) 3 112>Mistlamp 3 112rMistachterlicht 3 113mCruise control 3 113C of
mAdaptieve cruise control
3 113AVoorligger gedetecteerd
3 113LSnelheidsbegrenzer 3 113LVerkeersbordherkenning
3 113hPortier open 3 113

Instrumenten en bedieningsorganen111Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gereinigd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
reinigingsproces zo spoedig mogelijk.
Knippert Het maximale vulniveau van het filter
is bereikt. Start het reinigingsproces
onmiddellijk om schade aan de motor
te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue Y knippert geel.Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60 - 90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.

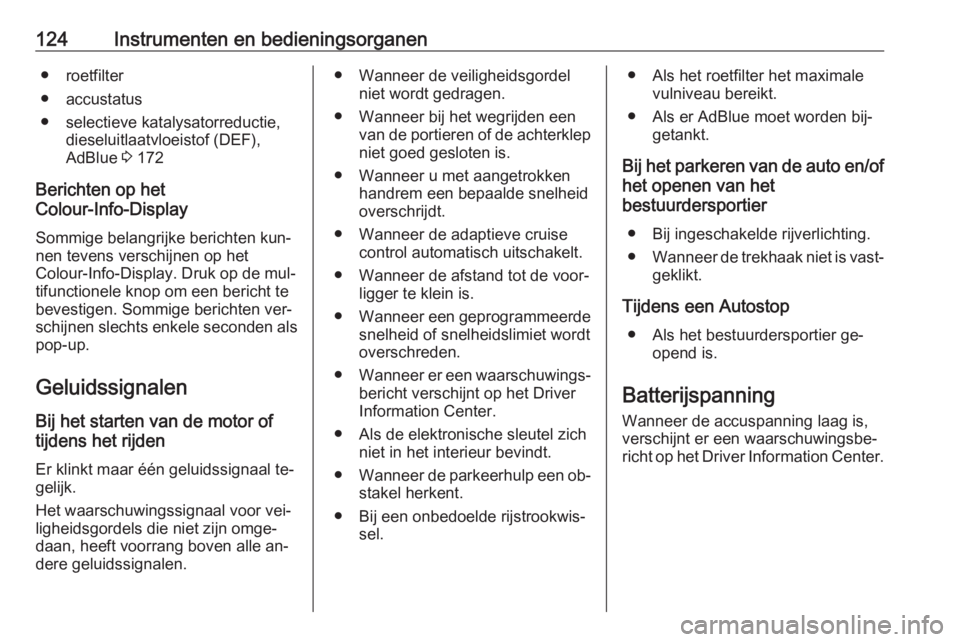

124Instrumenten en bedieningsorganen● roetfilter
● accustatus
● selectieve katalysatorreductie, dieseluitlaatvloeistof (DEF),
AdBlue 3 172
Berichten op het
Colour-Info-Display
Sommige belangrijke berichten kun‐ nen tevens verschijnen op het
Colour-Info-Display. Druk op de mul‐
tifunctionele knop om een bericht te
bevestigen. Sommige berichten ver‐
schijnen slechts enkele seconden als pop-up.
Geluidssignalen
Bij het starten van de motor of
tijdens het rijden
Er klinkt maar één geluidssignaal te‐
gelijk.
Het waarschuwingssignaal voor vei‐
ligheidsgordels die niet zijn omge‐
daan, heeft voorrang boven alle an‐
dere geluidssignalen.● Wanneer de veiligheidsgordel niet wordt gedragen.
● Wanneer bij het wegrijden een van de portieren of de achterklep
niet goed gesloten is.
● Wanneer u met aangetrokken handrem een bepaalde snelheidoverschrijdt.
● Wanneer de adaptieve cruise control automatisch uitschakelt.
● Wanneer de afstand tot de voor‐ ligger te klein is.
● Wanneer een geprogrammeerde
snelheid of snelheidslimiet wordt
overschreden.
● Wanneer er een waarschuwings‐
bericht verschijnt op het Driver Information Center.
● Als de elektronische sleutel zich niet in het interieur bevindt.
● Wanneer de parkeerhulp een ob‐
stakel herkent.
● Bij een onbedoelde rijstrookwis‐ sel.● Als het roetfilter het maximalevulniveau bereikt.
● Als er AdBlue moet worden bij‐ getankt.
Bij het parkeren van de auto en/of het openen van het
bestuurdersportier
● Bij ingeschakelde rijverlichting.
● Wanneer de trekhaak niet is vast‐
geklikt.
Tijdens een Autostop ● Als het bestuurdersportier ge‐ opend is.
Batterijspanning
Wanneer de accuspanning laag is,
verschijnt er een waarschuwingsbe‐
richt op het Driver Information Center.

162Rijden en bedieningRijden en bedieningRijtips......................................... 163
Controle over de auto ..............163
Sturen ...................................... 163
Starten en bediening .................163
Nieuwe auto inrijden ................163
Contactslotstanden ..................163
Aan/Uit-knop ............................ 164
Vertraagde uitschakeling stroom .................................... 165
Motor starten ........................... 166
Uitrol-brandstofafsluiter ...........167
Stop/Start-systeem ..................167
Parkeren .................................. 170
Uitlaatgassen ............................. 171
Roetfilter .................................. 171
Katalysator .............................. 172
AdBlue ..................................... 172
Automatische versnellingsbak ...175
Versnellingsbakdisplay ............175
Keuzehendel ........................... 176
Handmatige modus .................177
Elektronische rijprogramma's ..178
Storing ..................................... 179
Stroomonderbreking ................179Handgeschakelde versnellings‐
bak ............................................. 180
Rijsystemen ............................... 180
All-wheel drive ......................... 180
Remmen .................................... 181
Antiblokkeersysteem ...............181
Handrem .................................. 182
Remassistentie ........................183
Hellingrem ............................... 183
Rijregelsystemen .......................184
Traction Control .......................184
Elektronische stabiliteitsregeling (ESC) ...................................... 184
Interactief rijsysteem ...............186
Bestuurdersondersteuningssys‐
temen ......................................... 189
Cruise control .......................... 189
Snelheidsbegrenzer ................190
Adaptieve cruise control ..........192
Frontaanrijdingswaarschu‐ wing ........................................ 200
Indicatie afstand tot voorligger 203
Actieve noodrem .....................204
Parkeerhulp ............................. 206
Blindehoeksysteem .................212
Waarschuwing wisselen van rijstrook ................................... 213
Achteruitkijkcamera .................215Waarschuwing kruisend verkeer
achter ..................................... 217
Verkeersbordherkenning .........218
Lane Departure Warning .........222
Brandstof ................................... 223
Brandstof voor benzinemotoren .....................223
Brandstof voor dieselmotoren . 224
Brandstof voor rijden op LPG ..224
Tanken .................................... 226
Brandstofverbruik - CO 2-uitstoot
........................... 230
Trekhaak .................................... 231
Algemene informatie ...............231
Rijgedrag en aanhangertips ....231
Aanhanger trekken ..................232
Aanhangerstabilisatie ..............234

172Rijden en bedieningRegeneratieprocesBlijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐
tal boven 2000 1/min. Zo nodig terug‐ schakelen. De reiniging van het roet‐
filter wordt dan gestart.Voorzichtig
Wordt het reinigingsproces onder‐ broken, dan bestaat het risico dat
er zware motorschade ontstaat.
Als het reinigen om welke reden dan
ook niet mogelijk is, brandt Z en ver‐
schijnt er een waarschuwing op het
Driver Information Center. Het motor‐ vermogen is mogelijk beperkt. On‐
middellijk hulp van een werkplaats in‐
roepen.
De regeneratie verloopt het snelst bij hoge motortoeren en een zware be‐
lasting.
Controlelamp % dooft zodra de rege‐
neratie is afgerond. Blijf rijden totdat
de zelfreiniging voltooid is.
Katalysator
De katalysator vermindert de hoe‐
veelheid schadelijke stoffen in de uit‐
laatgassen.Voorzichtig
Het gebruik van andere brandstof‐ kwaliteiten dan die genoemd op
pagina 3 223, 3 293 kan aanlei‐
ding geven tot schade aan de ka‐
talysator en elektronische onder‐
delen.
Onverbrande benzine kan leiden
tot oververhitting van en schade
aan de katalysator. Daarom de startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of sle‐
pen proberen te starten.
Bij overslag, een onregelmatige mo‐
torloop, beperkingen van het motor‐
vermogen of andere ongewone sto‐
ringen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlue
Algemene informatie
Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het
aandeel stikstofoxide in de uitstoot
van uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof (DEF) in het uit‐
laatsysteem.
De naam van deze vloeistof is AdBlue Ⓡ 1)
. Het is een niet-giftige, niet-ont‐
vlambare, kleur- en geurloze vloeistof
die uit 32% ureum en 68% water be‐ staat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.
1) Gedeponeerd handelsmerk van de Verband der Automobilindustrie e.V. (VDA).

Rijden en bediening173Voorzichtig
Voorkom dat er AdBlue op het lak‐
werk komt.
Bij contact met water afspoelen.
AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage tem‐ peraturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Peilwaarschuwingen
Het AdBlue-verbruik is ongeveer
0,7 liter per 1000 km en is afhankelijk van het rijgedrag.
Als het AdBlue-peil tot onder een be‐
paalde waarde daalt, verschijnt er
een peilwaarschuwing Actieradius
AdBlue: 2400 km op het Driver Infor‐
mation Center.
Er moet zo spoedig mogelijk ten min‐ ste 5 liter AdBlue worden bijgetankt.
Doorrijden is zonder enige beperkin‐
gen mogelijk.
Als er binnen een bepaalde afstand
geen AdBlue wordt bijgetankt, ver‐
schijnen er afhankelijk van het hui‐
dige AdBlue-peil nog meer peilwaar‐
schuwingen op het Driver Information
Center. Latere verzoeken om AdBlue bij te vullen en ten slotte de aankon‐
diging om opnieuw starten van de
motor te voorkomen worden weerge‐
geven. Deze beperkingen zijn wette‐
lijk vereist.
Bij een AdBlue-bereik van 900 km
worden de volgende waarschuwings‐
berichten om beurten op het Driver
Information Center weergegeven:
● AdBlue laag Nu bijvullen
● Herstart motor verhinderd in 900
km
Bovendien knippert controlelamp Y
continu en klinkt er een geluidssig‐
naal viermaal om de drie minuten.
Voordat de blokkering van opnieuw
starten van de motor wordt geacti‐
veerd, verschijnen de volgende waar‐ schuwingsberichten:
● AdBlue leeg Nu bijvullen
● Herstarten motor niet mogelijkverschijnen om de beurt op het Driver
Information Center.
Bovendien knippert controlelamp Y
continu en klinkt er een geluidssig‐
naal viermaal om de drie minuten.
Nadat starten van de motor is voor‐
komen, wordt het volgende bericht:
Vul AdBlue bij om voertuig te starten
weergegeven.
Om de motor opnieuw te starten moet er eerst AdBlue worden bijgetankt.
Waarschuwingen m.b.t. hoge
uitstoot
Als de uitstoot van uitlaatgassen tot
boven een bepaalde waarde stijgt,
worden waarschuwingen zoals de
hierboven beschreven bereikwaar‐
schuwingen weergegeven op het Dri‐ ver Information Center.
Er worden verzoeken om het uitlaat‐
systeem te laten nakijken en ten
slotte de aankondiging om opnieuw
starten van de motor te voorkomen
weergegeven. Deze beperkingen zijn
wettelijk vereist.
Neem contact op met uw werkplaats
voor assistentie.

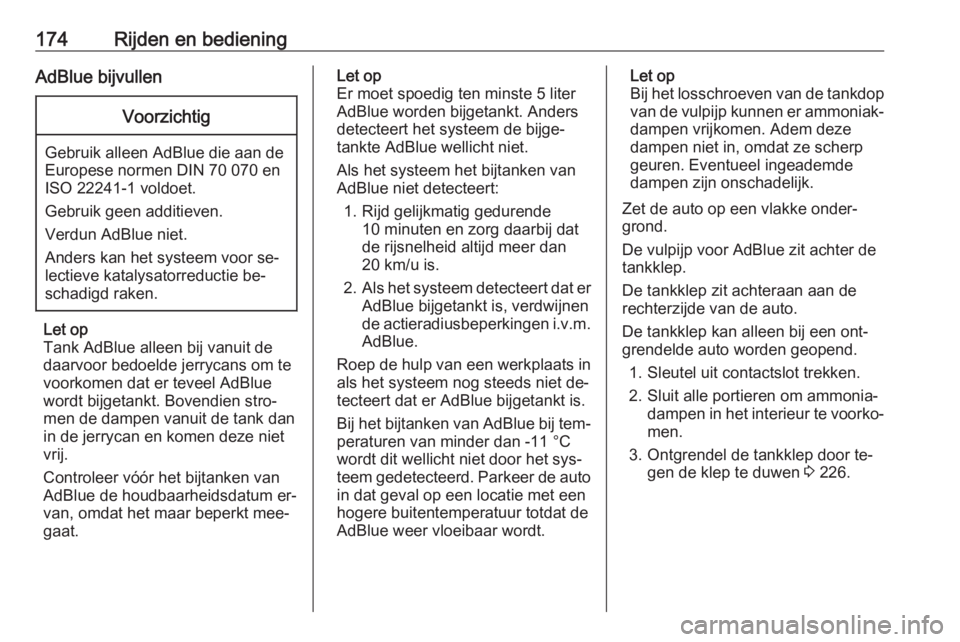

174Rijden en bedieningAdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor se‐
lectieve katalysatorreductie be‐
schadigd raken.
Let op
Tank AdBlue alleen bij vanuit de
daarvoor bedoelde jerrycans om te
voorkomen dat er teveel AdBlue
wordt bijgetankt. Bovendien stro‐
men de dampen vanuit de tank dan
in de jerrycan en komen deze niet
vrij.
Controleer vóór het bijtanken van
AdBlue de houdbaarheidsdatum er‐
van, omdat het maar beperkt mee‐
gaat.
Let op
Er moet spoedig ten minste 5 liter AdBlue worden bijgetankt. Anders
detecteert het systeem de bijge‐ tankte AdBlue wellicht niet.
Als het systeem het bijtanken van
AdBlue niet detecteert:
1. Rijd gelijkmatig gedurende 10 minuten en zorg daarbij dat
de rijsnelheid altijd meer dan
20 km/u is.
2. Als het systeem detecteert dat er
AdBlue bijgetankt is, verdwijnen
de actieradiusbeperkingen i.v.m. AdBlue.
Roep de hulp van een werkplaats in
als het systeem nog steeds niet de‐ tecteert dat er AdBlue bijgetankt is.
Bij het bijtanken van AdBlue bij tem‐ peraturen van minder dan -11 °C
wordt dit wellicht niet door het sys‐
teem gedetecteerd. Parkeer de auto in dat geval op een locatie met een
hogere buitentemperatuur totdat de
AdBlue weer vloeibaar wordt.Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐
dampen vrijkomen. Adem deze
dampen niet in, omdat ze scherp
geuren. Eventueel ingeademde
dampen zijn onschadelijk.
Zet de auto op een vlakke onder‐
grond.
De vulpijp voor AdBlue zit achter de
tankklep.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
1. Sleutel uit contactslot trekken.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐
men.
3. Ontgrendel de tankklep door te‐ gen de klep te duwen 3 226.

Rijden en bediening175

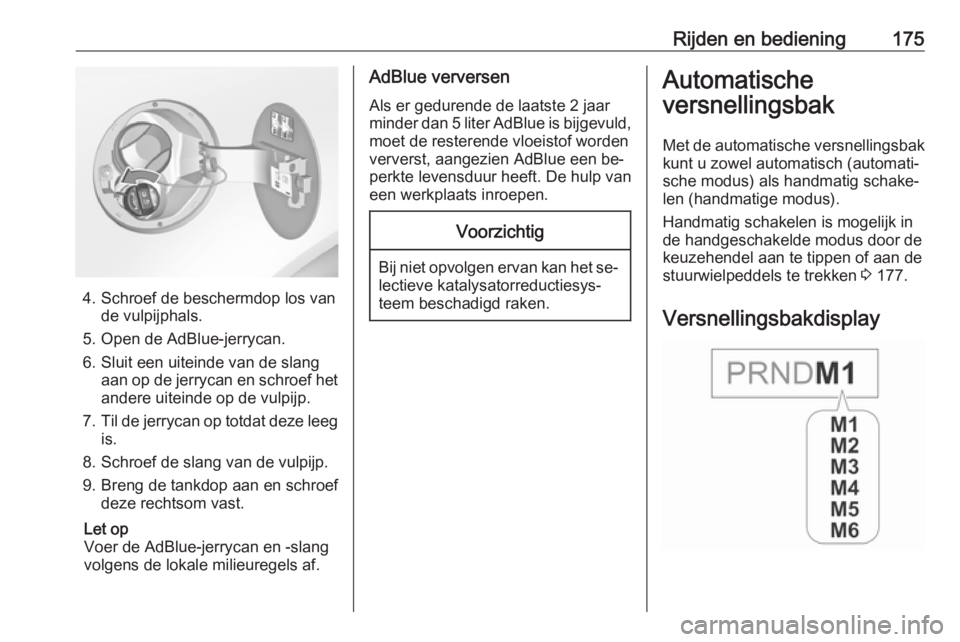

4. Schroef de beschermdop los vande vulpijphals.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef het
andere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is.
8. Schroef de slang van de vulpijp.
9. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan en -slang
volgens de lokale milieuregels af.
AdBlue verversen
Als er gedurende de laatste 2 jaar
minder dan 5 liter AdBlue is bijgevuld,
moet de resterende vloeistof worden
ververst, aangezien AdBlue een be‐
perkte levensduur heeft. De hulp van
een werkplaats inroepen.Voorzichtig
Bij niet opvolgen ervan kan het se‐ lectieve katalysatorreductiesys‐
teem beschadigd raken.
Automatische
versnellingsbak
Met de automatische versnellingsbak kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Handmatig schakelen is mogelijk in
de handgeschakelde modus door de
keuzehendel aan te tippen of aan de
stuurwielpeddels te trekken 3 177.
Versnellingsbakdisplay

Service en onderhoud287Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Motorolieviscositeitswaarden
De SAE-viscositeitswaarde geeft in‐
formatie over de dikte van de olie.
Multigrade-olie wordt geklasseerd
door twee cijfers, bijv. SAE 5W-30.
Het eerste cijfer, gevolgd door een W,
geeft de viscositeit bij lage tempera‐
turen, het tweede cijfer de viscositeit
bij hoge temperaturen aan.
Selecteer de betreffende viscositeits‐
index afhankelijk van de minimumom‐ gevingstemperatuur 3 290.
Alle aanbevolen viscositeitswaarden
zijn geschikt voor hoge omgevings‐
temperaturen.
Koelvloeistof en antivries Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐
plaats inroepen.Het systeem is af fabriek afgevuld
met koelvloeistof voor optimale cor‐
rosiebescherming en vorstbescher‐
ming tot een temperatuur van ca.
-28 °C. In noordelijke landen met ex‐
treem lage temperaturen biedt de af
fabriek bijgevulde koelvloeistof vor‐
stbescherming tot ca. -37 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Het ge‐
bruik van extra koelvloeistofadditie‐
ven die bedoeld zijn om extra corro‐
siebestendigheid te bieden of om
kleine lekken te dichten kan functie‐
storingen veroorzaken. Aansprake‐
lijkheid voor eventuele gevolgen van
het gebruik van extra koelvloeistofad‐
ditieven wordt afgewezen.
Rem- en koppelingsvloeistof Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven
interval worden ververst.AdBlue
Gebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐
oxide in de uitstoot van uitlaatgassen 3 172.
