OPEL INSIGNIA 2016.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 347, PDF-Größe: 9.34 MB
Page 1 of 347

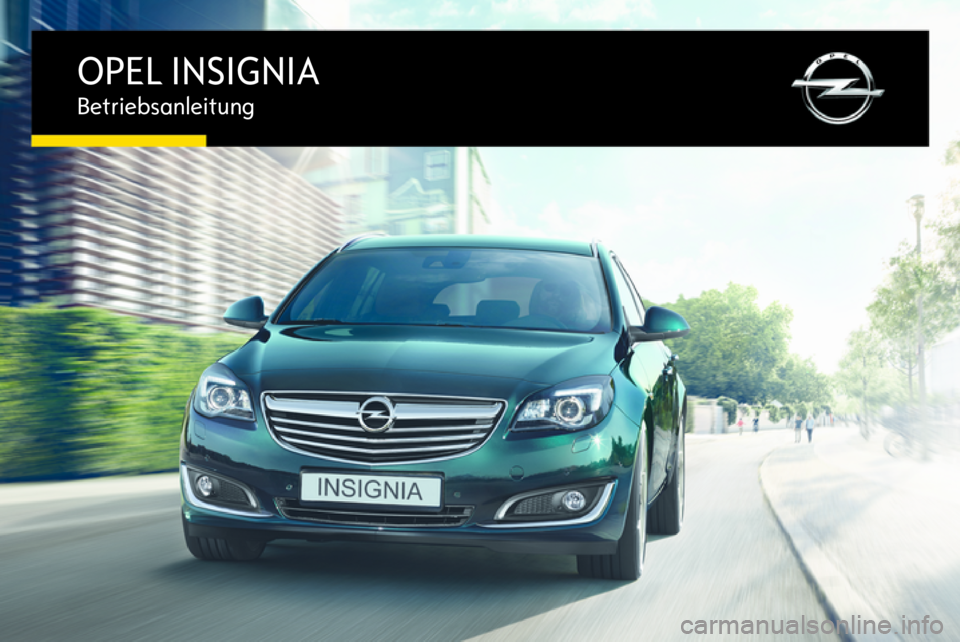

OPEL INSIGNIABetriebsanleitung
Page 2 of 347
Page 3 of 347

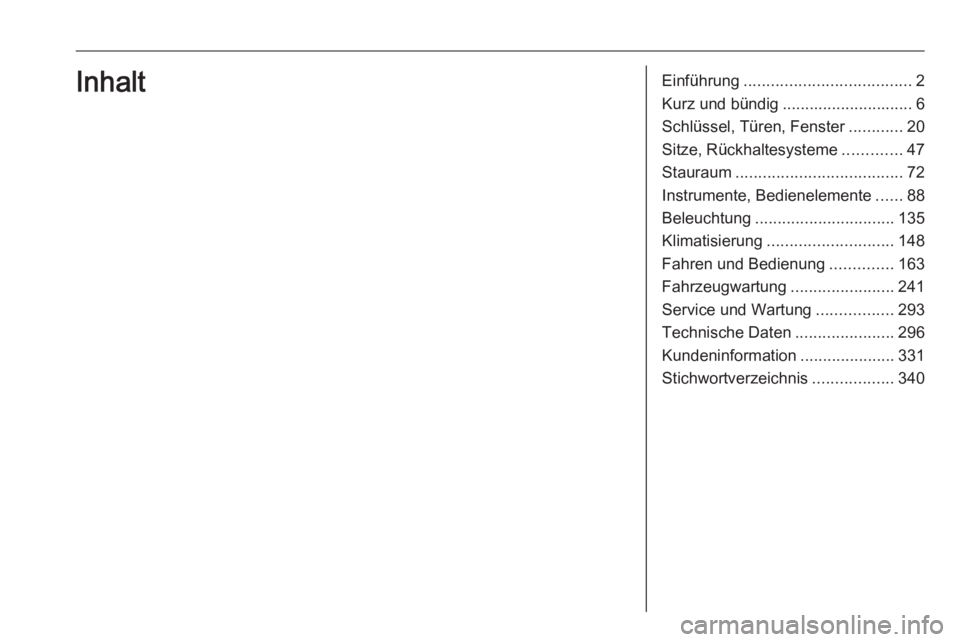

Einführung..................................... 2
Kurz und bündig ............................. 6
Schlüssel, Türen, Fenster ............20
Sitze, Rückhaltesysteme .............47
Stauraum ..................................... 72
Instrumente, Bedienelemente ......88
Beleuchtung ............................... 135
Klimatisierung ............................ 148
Fahren und Bedienung ..............163
Fahrzeugwartung .......................241
Service und Wartung .................293
Technische Daten ......................296
Kundeninformation .....................331
Stichwortverzeichnis ..................340Inhalt
Page 4 of 347

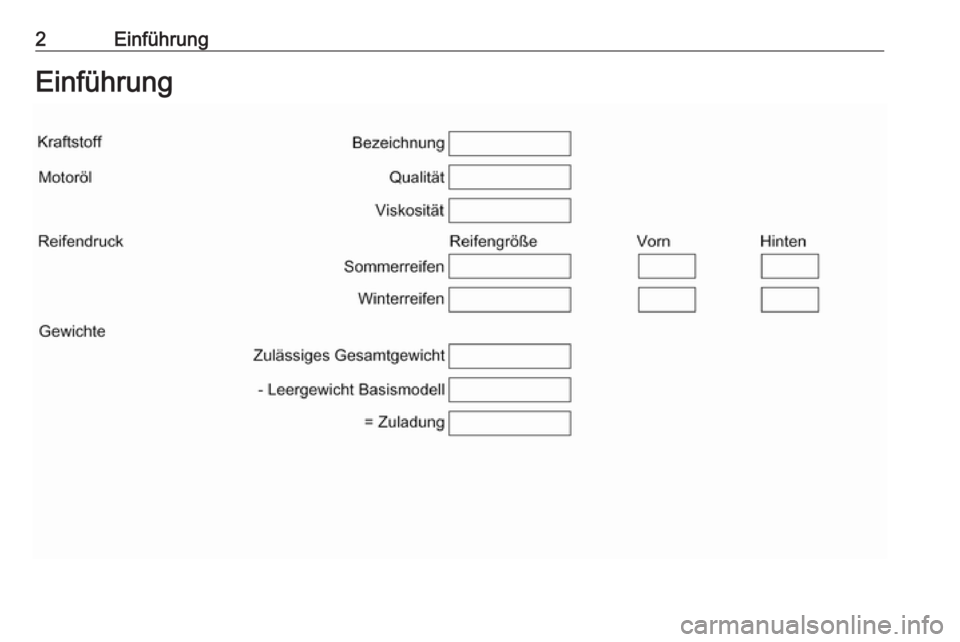

2EinführungEinführung
Page 5 of 347

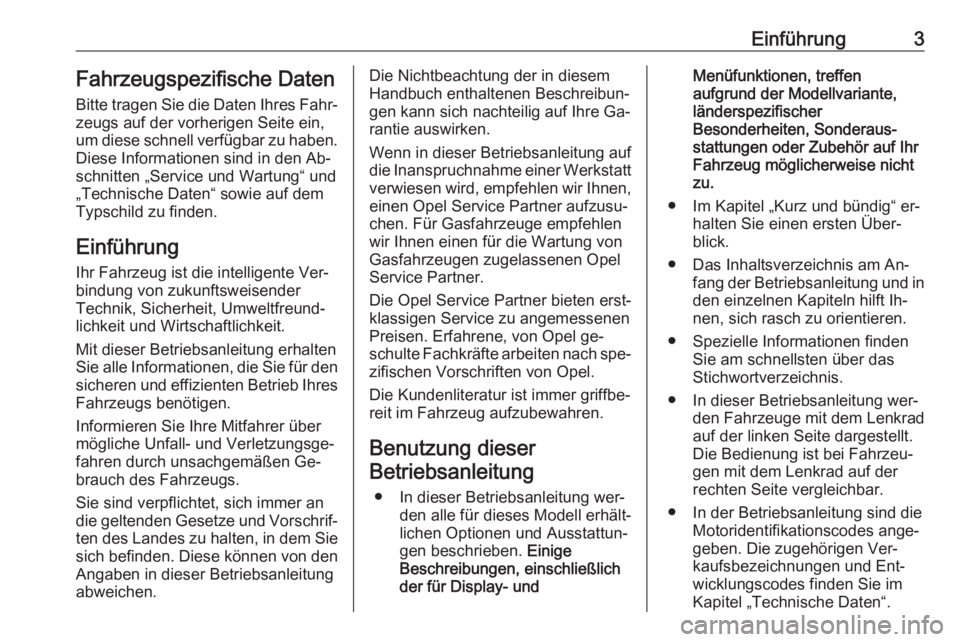

Einführung3Fahrzeugspezifische Daten
Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den Ab‐
schnitten „Service und Wartung“ und
„Technische Daten“ sowie auf dem
Typschild zu finden.
Einführung
Ihr Fahrzeug ist die intelligente Ver‐
bindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb IhresFahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen Ge‐
brauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Sie sich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.Die Nichtbeachtung der in diesem
Handbuch enthaltenen Beschreibun‐
gen kann sich nachteilig auf Ihre Ga‐ rantie auswirken.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen. Für Gasfahrzeuge empfehlen wir Ihnen einen für die Wartung von
Gasfahrzeugen zugelassenen Opel
Service Partner.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel ge‐
schulte Fachkräfte arbeiten nach spe‐ zifischen Vorschriften von Opel.
Die Kundenliteratur ist immer griffbe‐
reit im Fahrzeug aufzubewahren.
Benutzung dieser Betriebsanleitung
● In dieser Betriebsanleitung wer‐ den alle für dieses Modell erhält‐
lichen Optionen und Ausstattun‐ gen beschrieben. Einige
Beschreibungen, einschließlich
der für Display- undMenüfunktionen, treffen
aufgrund der Modellvariante,
länderspezifischer
Besonderheiten, Sonderaus‐ stattungen oder Zubehör auf Ihr
Fahrzeug möglicherweise nicht
zu.
● Im Kapitel „Kurz und bündig“ er‐ halten Sie einen ersten Über‐
blick.
● Das Inhaltsverzeichnis am An‐ fang der Betriebsanleitung und in
den einzelnen Kapiteln hilft Ih‐
nen, sich rasch zu orientieren.
● Spezielle Informationen finden Sie am schnellsten über dasStichwortverzeichnis.
● In dieser Betriebsanleitung wer‐ den Fahrzeuge mit dem Lenkrad
auf der linken Seite dargestellt.
Die Bedienung ist bei Fahrzeu‐
gen mit dem Lenkrad auf der
rechten Seite vergleichbar.
● In der Betriebsanleitung sind die Motoridentifikationscodes ange‐geben. Die zugehörigen Ver‐
kaufsbezeichnungen und Ent‐
wicklungscodes finden Sie im Kapitel „Technische Daten“.
Page 6 of 347

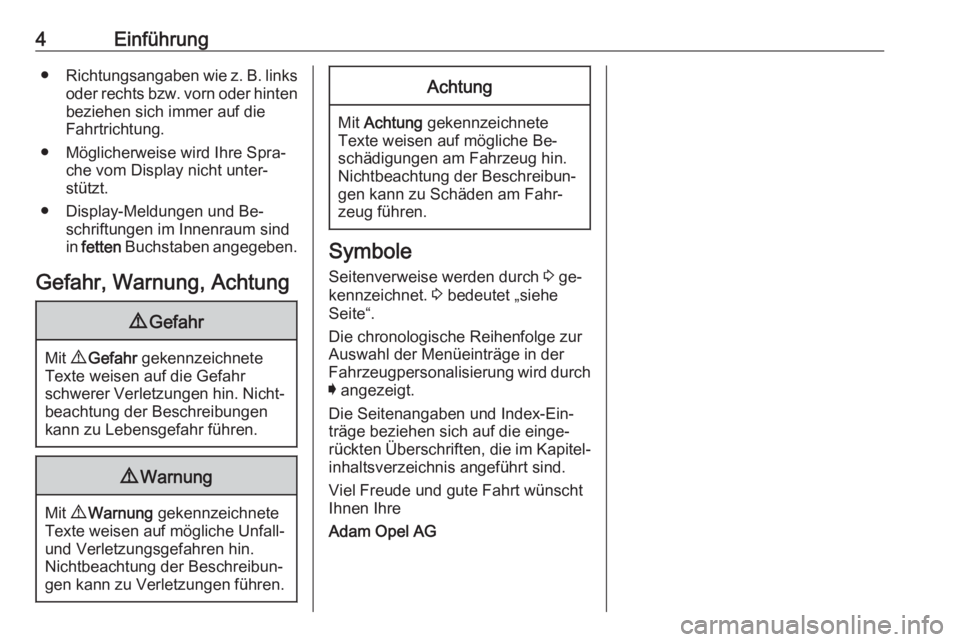

4Einführung●Richtungsangaben wie z. B. links
oder rechts bzw. vorn oder hinten
beziehen sich immer auf die
Fahrtrichtung.
● Möglicherweise wird Ihre Spra‐ che vom Display nicht unter‐stützt.
● Display-Meldungen und Be‐ schriftungen im Innenraum sind
in fetten Buchstaben angegeben.
Gefahr, Warnung, Achtung9 Gefahr
Mit 9 Gefahr gekennzeichnete
Texte weisen auf die Gefahr
schwerer Verletzungen hin. Nicht‐ beachtung der Beschreibungen
kann zu Lebensgefahr führen.
9 Warnung
Mit 9 Warnung gekennzeichnete
Texte weisen auf mögliche Unfall- und Verletzungsgefahren hin.
Nichtbeachtung der Beschreibun‐
gen kann zu Verletzungen führen.
Achtung
Mit Achtung gekennzeichnete
Texte weisen auf mögliche Be‐ schädigungen am Fahrzeug hin.
Nichtbeachtung der Beschreibun‐
gen kann zu Schäden am Fahr‐
zeug führen.
Symbole
Seitenverweise werden durch 3 ge‐
kennzeichnet. 3 bedeutet „siehe
Seite“.
Die chronologische Reihenfolge zur
Auswahl der Menüeinträge in der
Fahrzeugpersonalisierung wird durch
I angezeigt.
Die Seitenangaben und Index-Ein‐ träge beziehen sich auf die einge‐ rückten Überschriften, die im Kapitel‐ inhaltsverzeichnis angeführt sind.
Viel Freude und gute Fahrt wünscht
Ihnen Ihre
Adam Opel AG
Page 7 of 347
Einführung5
Page 8 of 347

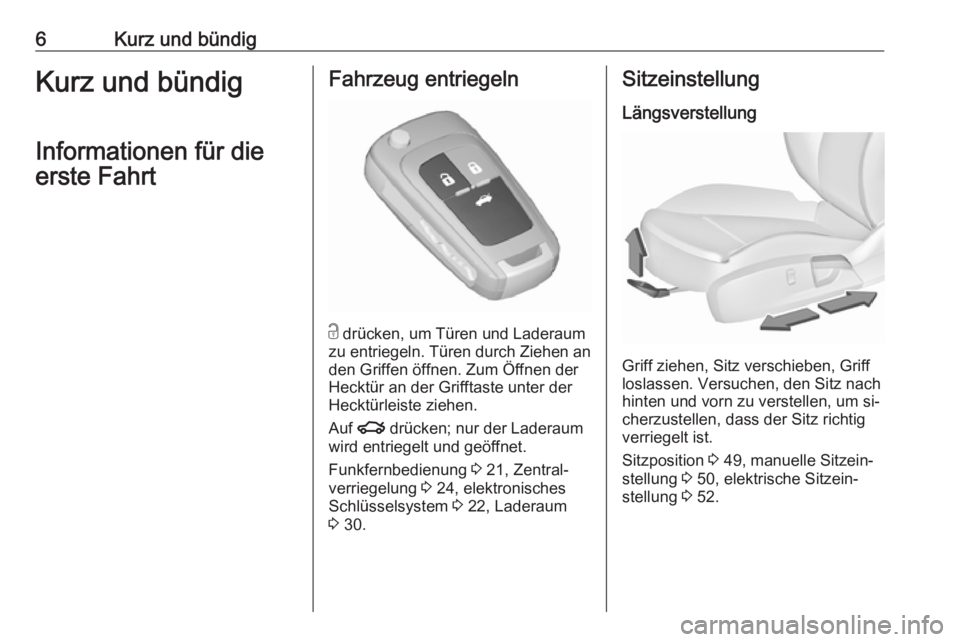

6Kurz und bündigKurz und bündig
Informationen für die
erste FahrtFahrzeug entriegeln
c drücken, um Türen und Laderaum
zu entriegeln. Türen durch Ziehen an
den Griffen öffnen. Zum Öffnen der
Hecktür an der Grifftaste unter der
Hecktürleiste ziehen.
Auf x drücken; nur der Laderaum
wird entriegelt und geöffnet.
Funkfernbedienung 3 21, Zentral‐
verriegelung 3 24, elektronisches
Schlüsselsystem 3 22, Laderaum
3 30.
Sitzeinstellung
Längsverstellung
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Sitzposition 3 49, manuelle Sitzein‐
stellung 3 50, elektrische Sitzein‐
stellung 3 52.
Page 9 of 347

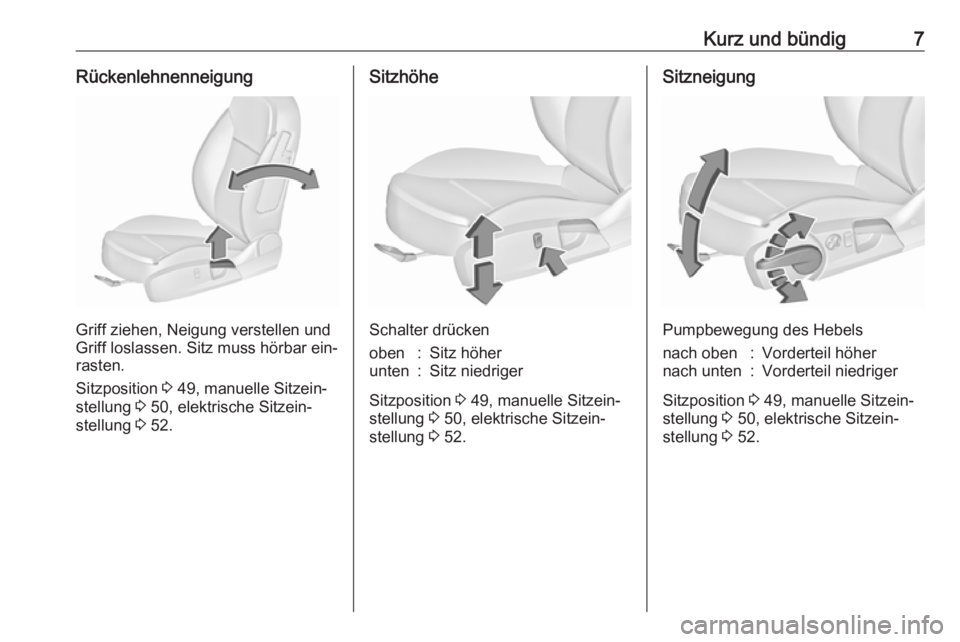

Kurz und bündig7Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Sitz muss hörbar ein‐
rasten.
Sitzposition 3 49, manuelle Sitzein‐
stellung 3 50, elektrische Sitzein‐
stellung 3 52.
Sitzhöhe
Schalter drücken
oben:Sitz höherunten:Sitz niedriger
Sitzposition 3 49, manuelle Sitzein‐
stellung 3 50, elektrische Sitzein‐
stellung 3 52.
Sitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedriger
Sitzposition 3 49, manuelle Sitzein‐
stellung 3 50, elektrische Sitzein‐
stellung 3 52.
Page 10 of 347

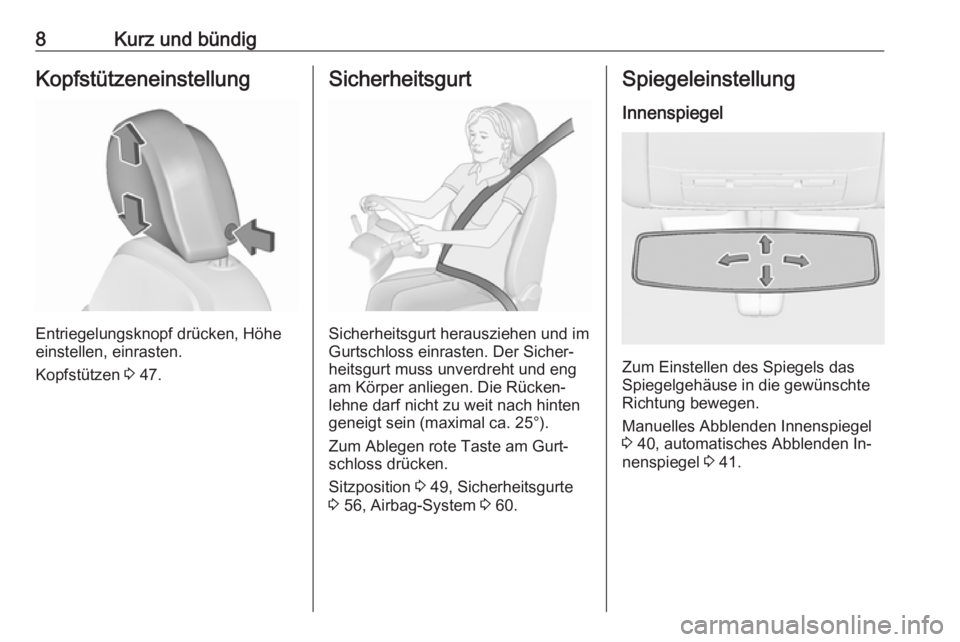

8Kurz und bündigKopfstützeneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten.
Kopfstützen 3 47.
Sicherheitsgurt
Sicherheitsgurt herausziehen und im
Gurtschloss einrasten. Der Sicher‐
heitsgurt muss unverdreht und eng
am Körper anliegen. Die Rücken‐
lehne darf nicht zu weit nach hinten
geneigt sein (maximal ca. 25°).
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sitzposition 3 49, Sicherheitsgurte
3 56, Airbag-System 3 60.
Spiegeleinstellung
Innenspiegel
Zum Einstellen des Spiegels das
Spiegelgehäuse in die gewünschte
Richtung bewegen.
Manuelles Abblenden Innenspiegel
3 40, automatisches Abblenden In‐
nenspiegel 3 41.
