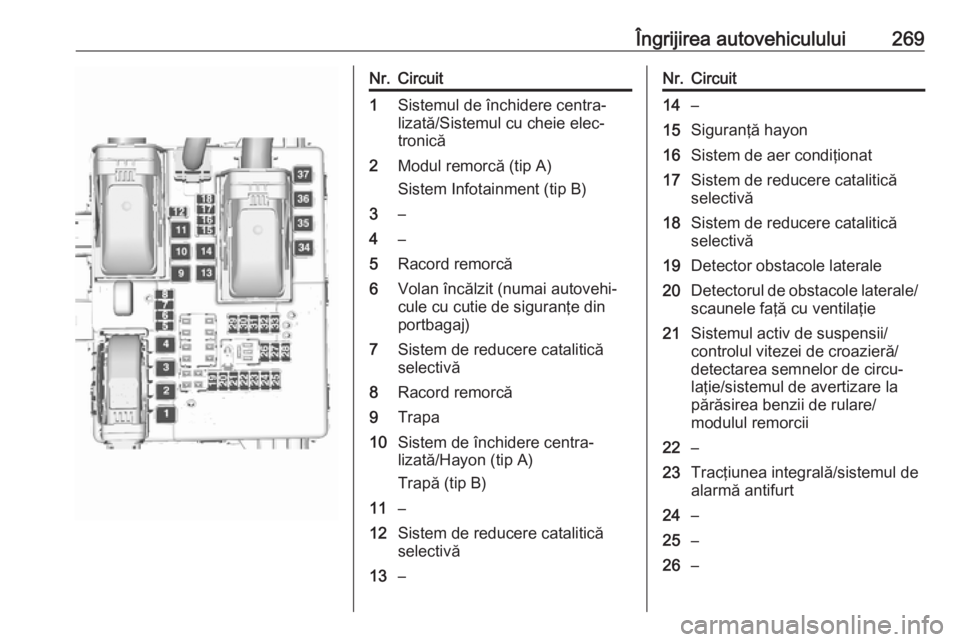

Îngrijirea autovehiculului269Nr.Circuit1Sistemul de închidere centra‐
lizată/Sistemul cu cheie elec‐
tronică2Modul remorcă (tip A)
Sistem Infotainment (tip B)3–4–5Racord remorcă6Volan încălzit (numai autovehi‐
cule cu cutie de siguranţe din
portbagaj)7Sistem de reducere catalitică
selectivă8Racord remorcă9Trapa10Sistem de închidere centra‐
lizată/Hayon (tip A)
Trapă (tip B)11–12Sistem de reducere catalitică
selectivă13–Nr.Circuit14–15Siguranţă hayon16Sistem de aer condiţionat17Sistem de reducere catalitică
selectivă18Sistem de reducere catalitică
selectivă19Detector obstacole laterale20Detectorul de obstacole laterale/ scaunele faţă cu ventilaţie21Sistemul activ de suspensii/
controlul vitezei de croazieră/
detectarea semnelor de circu‐
laţie/sistemul de avertizare la
părăsirea benzii de rulare/
modulul remorcii22–23Tracţiunea integrală/sistemul de
alarmă antifurt24–25–26–

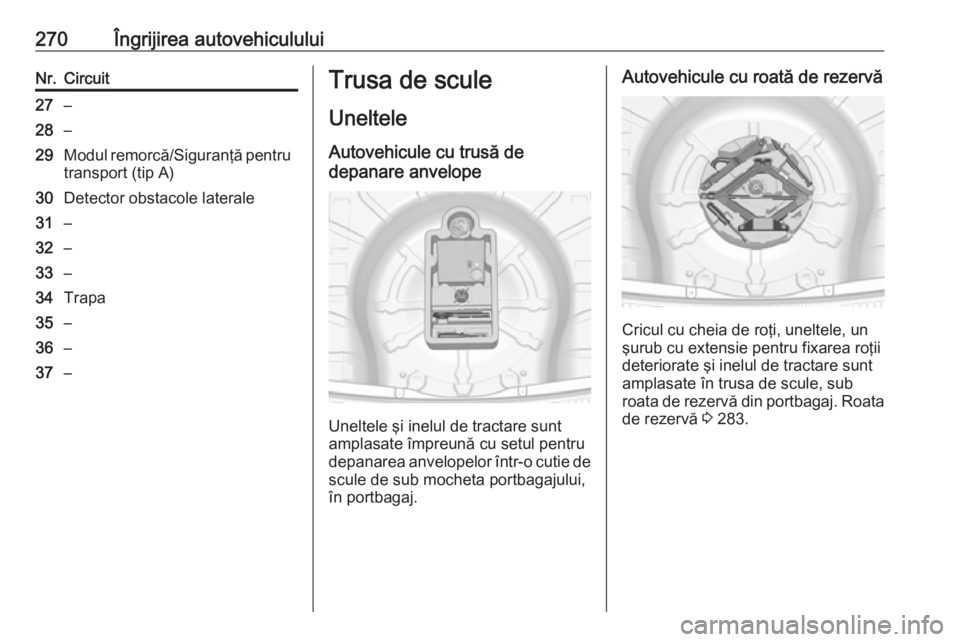

270Îngrijirea autovehicululuiNr.Circuit27–28–29Modul remorcă/Siguranţă pentrutransport (tip A)30Detector obstacole laterale31–32–33–34Trapa35–36–37–Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi inelul de tractare sunt
amplasate împreună cu setul pentru
depanarea anvelopelor într-o cutie de scule de sub mocheta portbagajului,în portbagaj.
Autovehicule cu roată de rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj. Roata
de rezervă 3 283.

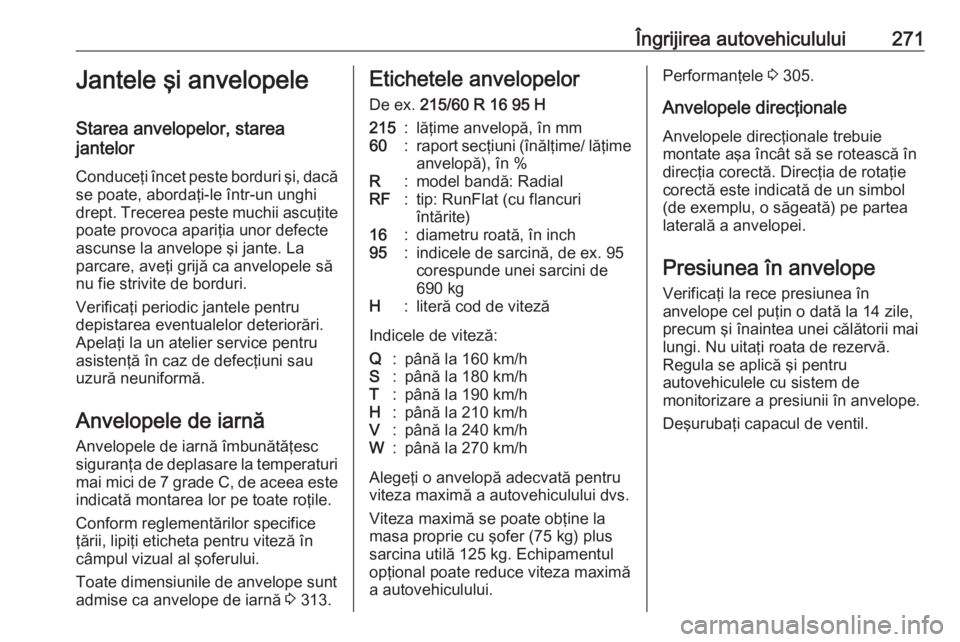

Îngrijirea autovehiculului271Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacăse poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 313.Etichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Indicele de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plussarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 305.
Anvelopele direcţionale Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

272Îngrijirea autovehiculului
Presiunea în anvelope 3 313.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunile în anvelope diferă în
funcţie de diverse opţiuni. Pentru
valoarea corectă a presiunii în
anvelope, urmaţi procedura
următoare:
1. Identificaţi puntea de tracţiune şi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 303.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 313.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE livrat împreună cu autovehiculul
sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Când reduceţi sau creşteţi presiunea
anvelopei la un autovehicul cu sistem de monitorizare a presiunii, decuplaţi
contactul. După reglarea presiunii în
anvelope, cuplaţi contactul şi selectaţi
setarea corespunzătoare de la

Îngrijirea autovehiculului273pagina Tyre load (Sarcină anvelope)
din Centrul de informaţii pentru şofer,
3 117.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii
ale anvelopele şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.
Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată pe centrul de informaţii pentru şofer
indică presiunea reală în anvelope. O
anvelopă răcită va prezenta o valoare scăzută, ceea ce nu indică o
neetanşeitate de aer.Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope verifică presiunea tuturor celor patru roţi o dată pe minut cândviteza autovehiculului depăşeşte oanumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Selectaţi pagina Monitorizarea
presiunii în anvelope de la Meniul
Informaţii din Centrul de informaţii
pentru şofer 3 117.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare, indicând
anvelopa corespunzătoare în Centrul
de informaţii pentru şofer.
Sistemul ţine cont de temperatura
anvelopelor pentru avertismente.
Influenţa temperaturii 3 271.

274Îngrijirea autovehiculului
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 114.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 313.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica producerea unei condiţii
de presiune scăzută în anvelope.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 126.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Lampa de control w luminează.
Pentru cele trei roţi suplimentare sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuiedemontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare, în cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 313 şi selectaţi setarea
corespunzătoare din pagina
Încărcarea anvelopelor de la meniul
Setări din Centrul de informaţii pentru
şofer, 3 117. Această setare este
referinţa pentru avertizările presiunii
în anvelope.
Meniul Încărcarea anvelopelor apare
numai dacă autovehiculul este
staţionar, iar frâna de parcare este
aplicată. La autovehicul cu transmisie
automată, maneta selectoare trebuie
să se afle la P.

Îngrijirea autovehiculului275
Selectaţi:● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Funcţia programare automată
După schimbarea roţilor,
autovehiculul trebuie să rămână
staţionar aproximativ 20 de minute
pentru ca sistemul să recalculeze.
Procesul de rememorare următor
necesită până la 10 minute de
conducere cu o viteză minimă de
20 km/h. În acest caz se poate afişa
$ sau valorile de presiune pot
apărea pe centrul de informaţii pentru
şofer.
Dacă apar probleme în cursul
procesului de recalibrare, pe centrul
de informaţii pentru şofer se afişează un mesaj de avertizare.
Adâncimea profilului căii de rulare
Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu difere cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.

276Îngrijirea autovehicululuiÎnlocuirea anvelopei şidimensiunile jantei
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.
Capace de roţi
Anvelopele 245/35 R20 au un capac
specific. Pentru a scoate capacul de pe roata demontată decuplaţi mai
întâi braţele unul câte unul. Apoi
apăsaţi capacul dinspre spate în
partea din mijloc şi scoateţi-l.
Pentru asamblare, ajustaţi mai întâi
capacul de roată pentru ca tija de
poziţionare să se potrivească în
cavitate.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la diametrul roţilor sau la grosimea
acestora (inclusiv dispozitivul de
fixare).

Îngrijirea autovehiculului2779Avertisment
Defectele pot duce la explozia
anvelopelor.
Hatchback cu 5 portiere, Limuzină cu
4 portiere, Sports Tourer
Este permisă utilizarea lanţurilor
antiderapante numai la anvelope de
dimensiuni 215/60 R16, 225/50 R17
şi 235/45 R18.
Country Tourer
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea
235/45 R18.
Roata de rezervă de uz temporar
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de uz temporar.
Setul pentru depanarea anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate
cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta 1 de viteze, marşarierul sau
poziţia P.
Trusa de depanare anvelope este în
compartimentul de sub capacul
podelei în portbagaj.
1. Luaţi trusa de depanare anvelope
din portbagaj.
2. Scoateţi compresorul.

278Îngrijirea autovehiculului
3. Scoateţi cablul electric şi furtunulde aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului la racordul de pe
sticla cu soluţie de etanşare.
5. Potriviţi sticla cu soluţie de etanşare în piesa de fixare de pe
compresor.
Puneţi compresorul lângă
anvelopă astfel încât sticla cu
soluţia de etanşare să fie în
picioare.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul substanţei de umplere la ventilul anvelopei.
8. Întrerupătorul de pe compresor trebuie fixat la J.
9. Conectaţi fişa de alimentare la
priza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei, vă recomandăm să lăsaţi
motorul să funcţioneze.
10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
