Îngrijirea autovehiculului259Lămpile de poziţie din spate
Hatchback cu 5 portiere/Limuzină cu 4 portiere
1. Scoateţi capacul din interiorul portbagajului.
2.Deşurubaţi manual cele trei piuliţe
de fixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul trăgându-l sau răsucindu-l:
Lampa de semnalizare a
direcţiei 1
Lampa de ceaţă spate 2 numai
partea şoferului
Lampa marşarier 3
Lămpile de poziţie din spate şi
lampa de frână sunt proiectate ca
LED-uri. În cazul nefuncţionării,
LED-urile trebuie înlocuite la un
atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi

260Îngrijirea autovehicululuiansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi capacul.
Sports Tourer/Country Tourer
1. Deblocaţi şi deschideţi copertina din hayon.
2.Desfaceţi cu mâna cele trei piuliţe
de plastic pentru fixare.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul prin extragere:
Lampa marşarier 1
Lampa de semnalizare 2
Lămpile de poziţie din spate,
lampa de frână şi lampa de ceaţă
spate sunt proiectate ca LED-uri.
În cazul nefuncţionării, LED-urile
trebuie înlocuite la un atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din hayon şi

Îngrijirea autovehiculului261strângeţi piuliţele de fixare din
plastic din interiorul hayonului.
Închideţi capacul.
Lămpi spate suplimentare în blocul
de lumini
1. Deschideţi hayonul.
2. Deblocaţi capacul din capitonajul lateral şi scoateţi-l.
3. Trageţi carcasa lămpii dininteriorul capitonajului lateral.
4. Rotiţi piuliţa de plastic în sensantiorar si scoateţi-l din suport.
5. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou. Introduceţi
piuliţa de plastic în suportul pentru
bec rotiţi-o în sens orar.
Lumină spate ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi suportul becului în cadrul hayonului. Închideţi
capacul din capitonajul lateral.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:

262Îngrijirea autovehiculului1. Glisaţi lampa către stânga şiscoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi vertical şurubelniţa în lentila lămpii, apăsaţi înspre
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.

Îngrijirea autovehiculului2634.Trageţi becul din soclu şi înlocuiţi-
l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Apăsaţi uşor becul către clemaelastică şi scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminatul panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.
Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul pot exista maximum
trei cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● pe partea stângă a panoului de bord
● în spatele unui capac din stânga portbagajului
În funcţie de echiparea
autovehiculului, configuraţia
siguranţelor din cutiile cu siguranţe
este diferită, indicată prin tipul A şi
tipul B în tabele.
Tipul A înseamnă toate variantele de hatchback cu 5 uşi şi toate variantele de limuzine cu 4 uşi şi de asemenea
Sports Tourer sau Country Tourer cu
hayon acţionat electric sau cârlig de
tractare sau prize de curent spate.

264Îngrijirea autovehicululuiTipul B înseamnă Sports Tourer sau
Country Tourer fără hayon acţionat
electric, fără cârlig de tractare şi fără
prize de curent spate.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Penseta pentru siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul pensetei şi
scoateţi-le.

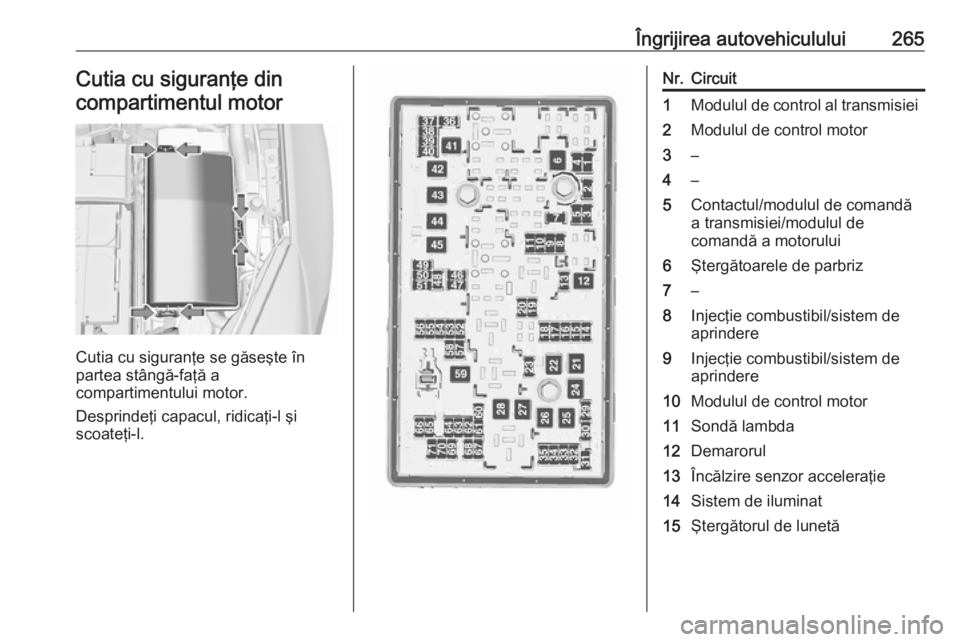

Îngrijirea autovehiculului265Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
Nr.Circuit1Modulul de control al transmisiei2Modulul de control motor3–4–5Contactul/modulul de comandă
a transmisiei/modulul de
comandă a motorului6Ştergătoarele de parbriz7–8Injecţie combustibil/sistem de
aprindere9Injecţie combustibil/sistem de
aprindere10Modulul de control motor11Sondă lambda12Demarorul13Încălzire senzor acceleraţie14Sistem de iluminat15Ştergătorul de lunetă

266Îngrijirea autovehicululuiNr.Circuit16Pompa de vacuum/debitmetrul
de aer masic/senzorul de apă în combustibil/transformatorul de
curent continuu17Lămpi de poziţie spate supli‐
mentare (tip B)18Farurile adaptive19Farurile adaptive20Pompa de combustibil21Geamurile spate acţionate elec‐
tric22ABS23Manevrare volan cu efort variabil24Geamurile faţă acţionate electric25Prize de curent (tip A)
Lămpi de poziţie spate supli‐
mentare (tip B)26ABS27Frâna de mână electrică28Luneta încălzită29Scaun reglaj electric stânga30Scaun reglaj electric dreaptaNr.Circuit31Sistem de aer condiţionat32Modulul de control al autovehi‐
culului33Scaunele faţă încălzite34Trapă (tip A)
Blocarea hayonului (tip B)35Sistem Infotainment (tip A)
Blocarea hayonului (tip B)36–37Faza lungă dreapta38Faza lungă stânga39–40–41Pompa de vid42Ventilatorul radiatorului43Bateria autovehiculului/transfor‐
matorul de curent continuu
(numai la autovehiculele cu
sistem de oprire-pornire)44Sistemul de spălare a farurilor45Ventilatorul radiatoruluiNr.Circuit46Borna 87/releu principal47Sondă lambda48Proiectoarele de ceaţă49Faza scurtă dreapta50Faza scurtă stânga51Claxonul52Contactul53Contact/scaunele faţă cu venti‐
laţie54Contactul55Geamurile acţionate electric/
rabatarea oglinzilor56Spălătorul de parbriz57–58–59Încălzirea motorinei/sistemul de
control al emisiilor60Încălzire oglinzi61Încălzire oglinzi

Îngrijirea autovehiculului267Nr.Circuit62Volan încălzit (numai autovehi‐
cule fără cutie de siguranţe din
portbagaj)63Senzor lunetă64Farurile adaptive65Pompa auxiliară (numai la auto‐
vehiculele cu sistem de oprire-
pornire)66Sistem de spălare lunetă67Modul de comandă sistem
combustibil68–69Senzorul bateriei autovehicu‐
lului70Senzor de ploaie71Senzorul bateriei autovehicu‐
lului
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul,
comprimaţi tab-urile de blocare,
rabateţi compartimentul şi scoateţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.

268Îngrijirea autovehicululuiNr.Circuit1Sistem Infotainment/Afişaj cu
informaţii/Sistem de alarmă anti‐ furt2Unitatea de control caroserie3Unitatea de control caroserie4Sistemul Infotainment/afişajul
pentru informaţii5Sistem Infotainment/Afişaj cu
informaţii/Funcţia de asistenţă
pentru faza lungă6Bricheta7Priză de curent8Unitatea de control caroserie9Unitatea de control caroserie10Unitatea de control caroserie11Ventilator interior12–13–14Racord diagnostic15Airbag16Sistem de închidere centra‐
lizată/hayonNr.Circuit17Sistem de aer condiţionat18Siguranţe fuzibile pentru trans‐
port19Memoria20–21Instrument22Contact/Sistemul de închidere
centralizată/Sistemul cu cheie
electronică23Unitatea de control caroserie24Unitatea de control caroserie25Comanda de pe volan26Priza din portbagaj
Scaunele acţionate electric, poz. 12 şi 13, au protecţie la suprasarcină.
Circuitul se va închide din nou, după
răcire.
Cutia de siguranţe din
portbagaj
Cutia cu siguranţe este în partea
stângă a portbagajului în spatele unui capac. Scoateţi capacul.
