OPEL INSIGNIA 2016.5 Manuel d'utilisation (in French)

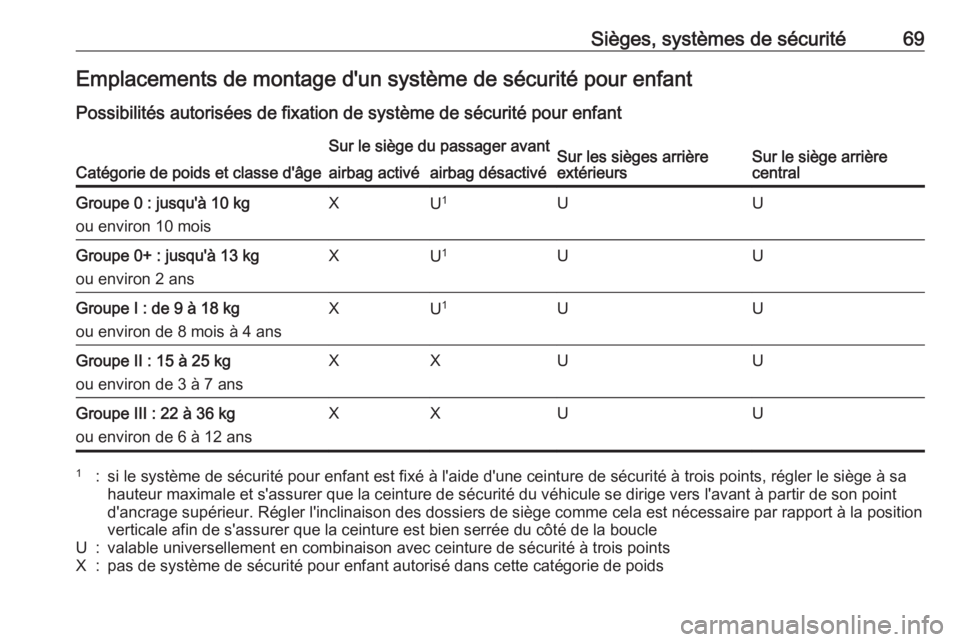

Sièges, systèmes de sécurité69Emplacements de montage d'un système de sécurité pour enfantPossibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges arrière
extérieursSur le siège arrière
centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UUGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UUGroupe II : 15 à 25 kg
ou environ de 3 à 7 ansXXUUGroupe III : 22 à 36 kg
ou environ de 6 à 12 ansXXUU1:si le système de sécurité pour enfant est fixé à l'aide d'une ceinture de sécurité à trois points, régler le siège à sa
hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point
d'ancrage supérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position
verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucleU:valable universellement en combinaison avec ceinture de sécurité à trois pointsX:pas de système de sécurité pour enfant autorisé dans cette catégorie de poids

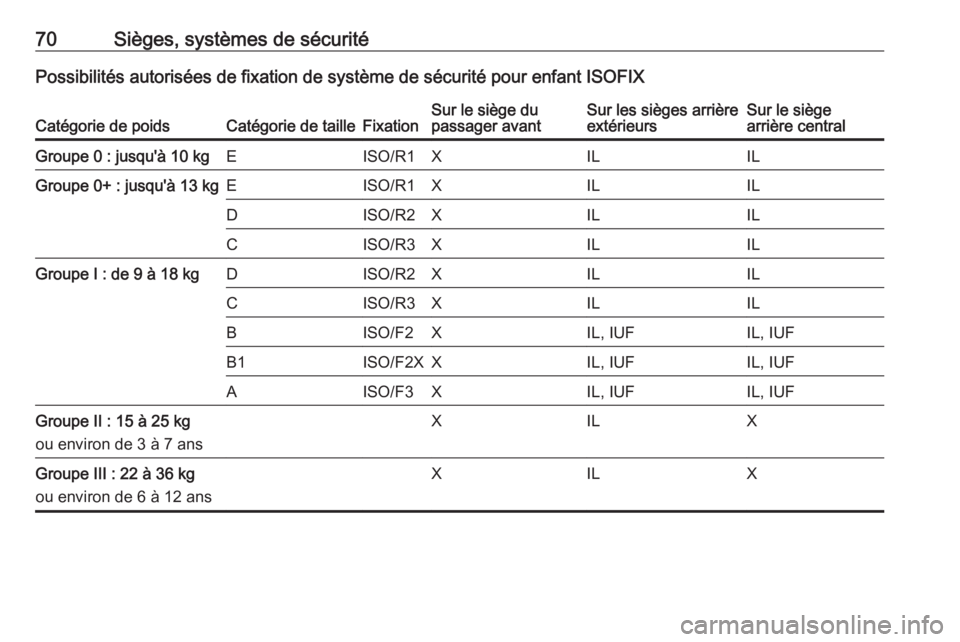

70Sièges, systèmes de sécuritéPossibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges arrière
extérieursSur le siège
arrière centralGroupe 0 : jusqu'à 10 kgEISO/R1XILILGroupe 0+ : jusqu'à 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGroupe I : de 9 à 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGroupe II : 15 à 25 kg
ou environ de 3 à 7 ansXILXGroupe III : 22 à 36 kg
ou environ de 6 à 12 ansXILX

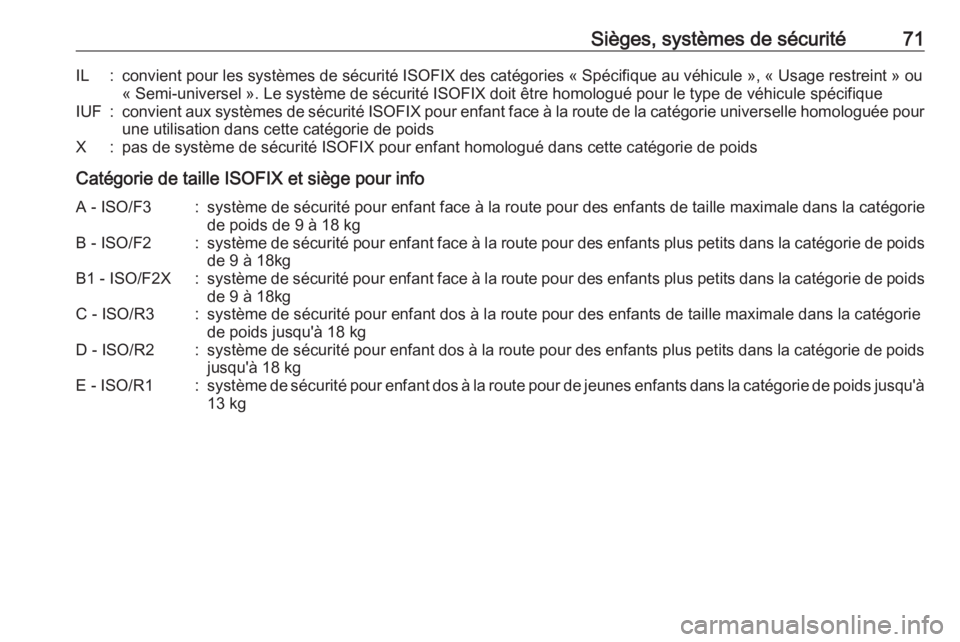

Sièges, systèmes de sécurité71IL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifiqueIUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poidsX:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgB1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg

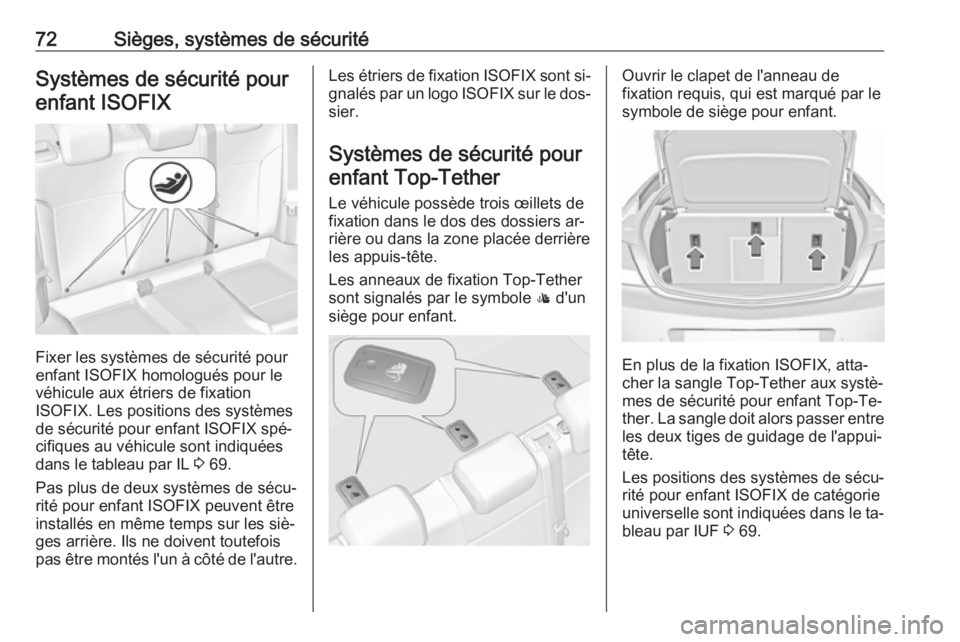

72Sièges, systèmes de sécuritéSystèmes de sécurité pourenfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
dans le tableau par IL 3 69.
Pas plus de deux systèmes de sécu‐
rité pour enfant ISOFIX peuvent être
installés en même temps sur les siè‐
ges arrière. Ils ne doivent toutefois
pas être montés l'un à côté de l'autre.
Les étriers de fixation ISOFIX sont si‐
gnalés par un logo ISOFIX sur le dos‐
sier.
Systèmes de sécurité pour enfant Top-Tether
Le véhicule possède trois œillets de
fixation dans le dos des dossiers ar‐ rière ou dans la zone placée derrière
les appuis-tête.
Les anneaux de fixation Top-Tether
sont signalés par le symbole : d'un
siège pour enfant.Ouvrir le clapet de l'anneau de
fixation requis, qui est marqué par le
symbole de siège pour enfant.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐ ther. La sangle doit alors passer entre les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées dans le ta‐
bleau par IUF 3 69.

Rangement73RangementEspaces de rangement................73
Boîte à gants ............................. 73
Porte-gobelets ........................... 73
Rangement à l'avant .................. 74
Rangement dans les accoudoirs ................................ 75
Coffre ........................................... 75
Cache-bagages ......................... 77
Recouvrement des rangements dans le plancher arrière ...........79
Anneaux d'arrimage ..................80
Système flexible de compartimentage du coffre ......80
Filet de sécurité ......................... 83
Triangle de présignalisation ......85
Trousse de secours ...................86
Galerie de toit .............................. 86
Informations sur le chargement ...87Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un range-monnaie et un
adaptateur pour les écrous de blo‐ cage de roue.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.

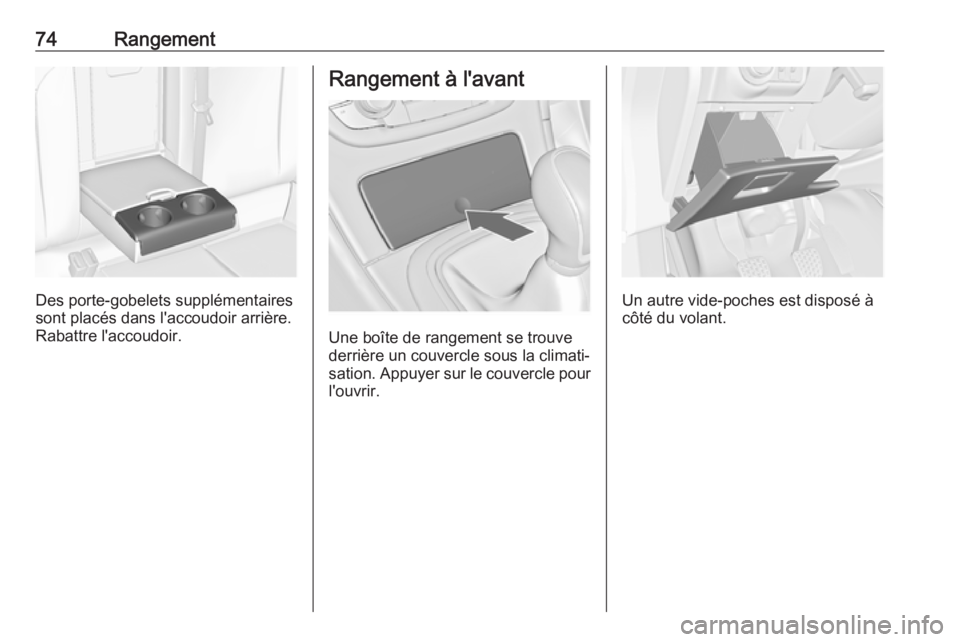

74Rangement
Des porte-gobelets supplémentaires
sont placés dans l'accoudoir arrière.
Rabattre l'accoudoir.
Rangement à l'avant
Une boîte de rangement se trouve
derrière un couvercle sous la climati‐
sation. Appuyer sur le couvercle pour l'ouvrir.
Un autre vide-poches est disposé à
côté du volant.

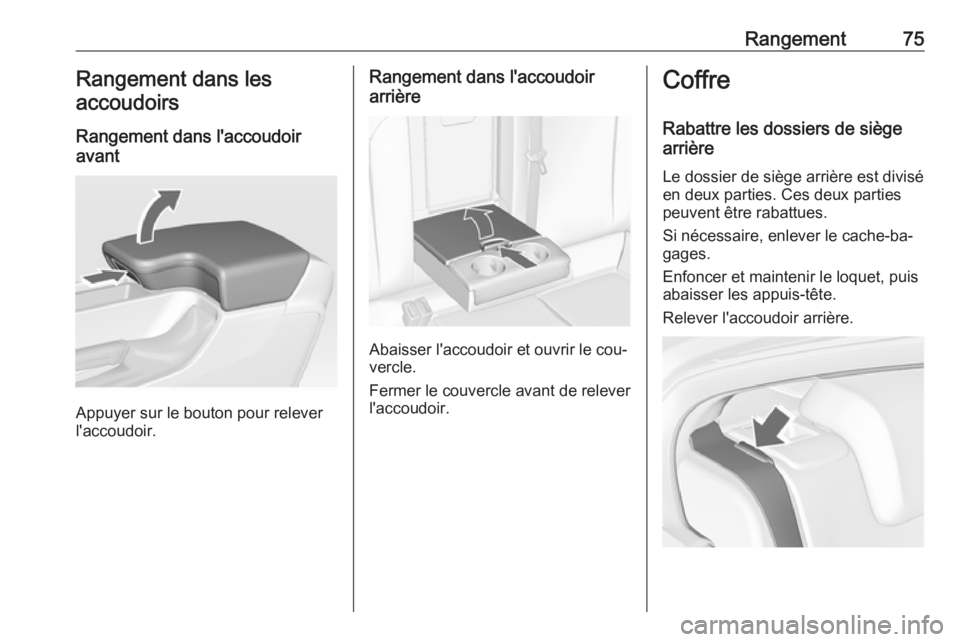

Rangement75Rangement dans les
accoudoirs
Rangement dans l'accoudoir
avant
Appuyer sur le bouton pour relever
l'accoudoir.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le cou‐
vercle.
Fermer le couvercle avant de relever
l'accoudoir.
Coffre
Rabattre les dossiers de siège
arrière
Le dossier de siège arrière est divisé
en deux parties. Ces deux parties
peuvent être rabattues.
Si nécessaire, enlever le cache-ba‐
gages.
Enfoncer et maintenir le loquet, puis
abaisser les appuis-tête.
Relever l'accoudoir arrière.

76RangementPlacer les ceintures de sécurité des
sièges extérieurs dans les guides de
ceinture.
Tirer la manette de déverrouillage
d'un côté, ou des deux, et rabattre les dossiers sur l'assise.
Pour relever les dossiers, les soule‐
ver et les guider jusqu'en position ver‐
ticale jusqu'à ce qu'ils se verrouillent
de manière audible.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont pla‐
cées dans les guides de ceinture cor‐
respondants.
Les dossiers arrière ne sont verrouil‐
lés que si les deux repères rouges si‐
tués sur le côté près de la poignée de déverrouillage ne sont pas visibles.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position, Car cela
accroît le risque de blessure ou de
dégât au chargement ou au
véhicule, en cas de freinage ap‐
puyé ou de collision.
La ceinture de sécurité du siège cen‐
tral peut être bloquée quand le dos‐
sier est relevé trop rapidement. Pour débloquer l'enrouleur, rentrer la cein‐
ture de sécurité ou la sortir d'environ
20 mm et relâcher.
Ouverture du passage dans le
dossier arrière central
Abaisser l'accoudoir arrière.

Rangement77
Tirer la poignée et ouvrir la trappe.
Idéal pour le chargement d'objets
longs et étroits.
S'assurer de l'encliquetage de la
trappe après l'avoir relevée.La trappe fermée peut être fixée de‐
puis l'intérieur du coffre. Tourner le
bouton rotatif de 90° :
bouton rotatif
horizontal:trappe fixée de‐
puis l'habitaclebouton rotatif
vertical:trappe non
verrouillée
Espaces de rangement dans le
coffre
Selon l'équipement, des comparti‐
ments de rangement sont disposés
sous le recouvrement de coffre.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Berline 5 portes
Dépose
Décrocher les sangles de retenue du
hayon.

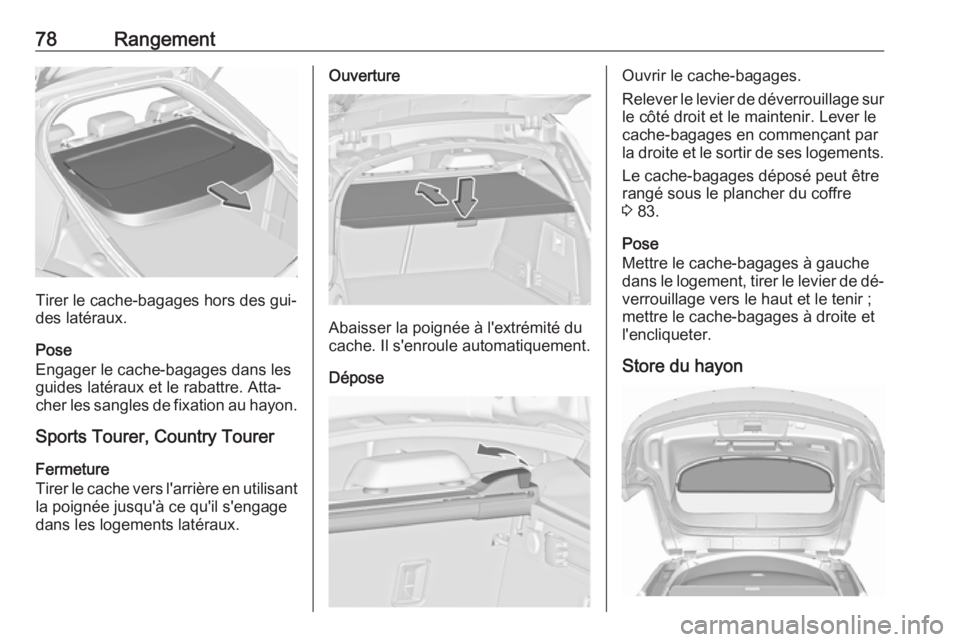

78Rangement
Tirer le cache-bagages hors des gui‐
des latéraux.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Atta‐
cher les sangles de fixation au hayon.
Sports Tourer, Country Tourer
Fermeture
Tirer le cache vers l'arrière en utilisant la poignée jusqu'à ce qu'il s'engage
dans les logements latéraux.
Ouverture
Abaisser la poignée à l'extrémité du
cache. Il s'enroule automatiquement.
Dépose
Ouvrir le cache-bagages.
Relever le levier de déverrouillage sur
le côté droit et le maintenir. Lever le
cache-bagages en commençant par
la droite et le sortir de ses logements.
Le cache-bagages déposé peut être
rangé sous le plancher du coffre
3 83.
Pose
Mettre le cache-bagages à gauche
dans le logement, tirer le levier de dé‐
verrouillage vers le haut et le tenir ;
mettre le cache-bagages à droite et
l'encliqueter.
Store du hayon
