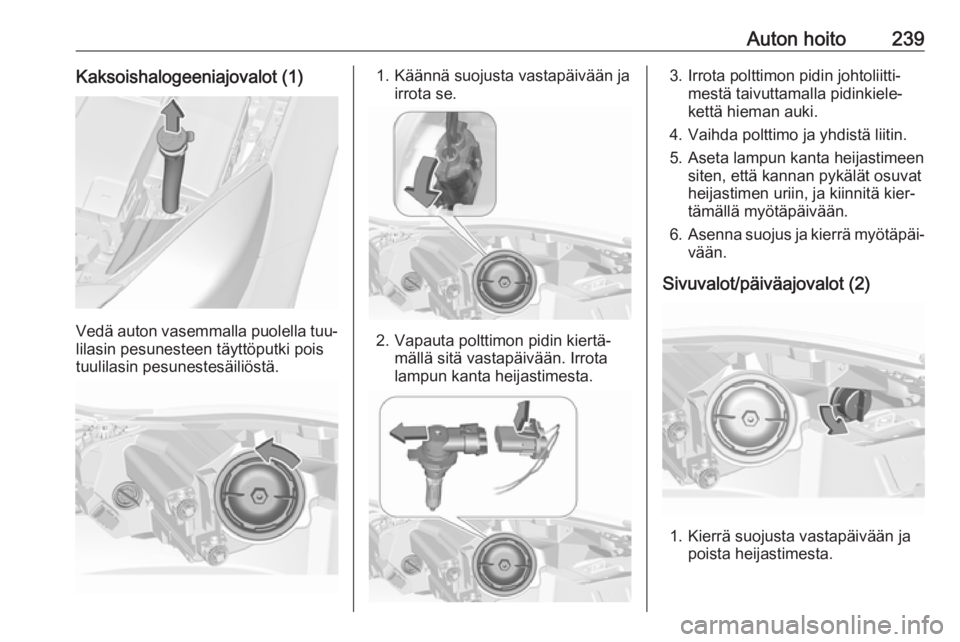

Auton hoito239Kaksoishalogeeniajovalot (1)
Vedä auton vasemmalla puolella tuu‐lilasin pesunesteen täyttöputki pois
tuulilasin pesunestesäiliöstä.
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä taivuttamalla pidinkiele‐
kettä hieman auki.
4. Vaihda polttimo ja yhdistä liitin.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä suojusta vastapäivään ja poista heijastimesta.

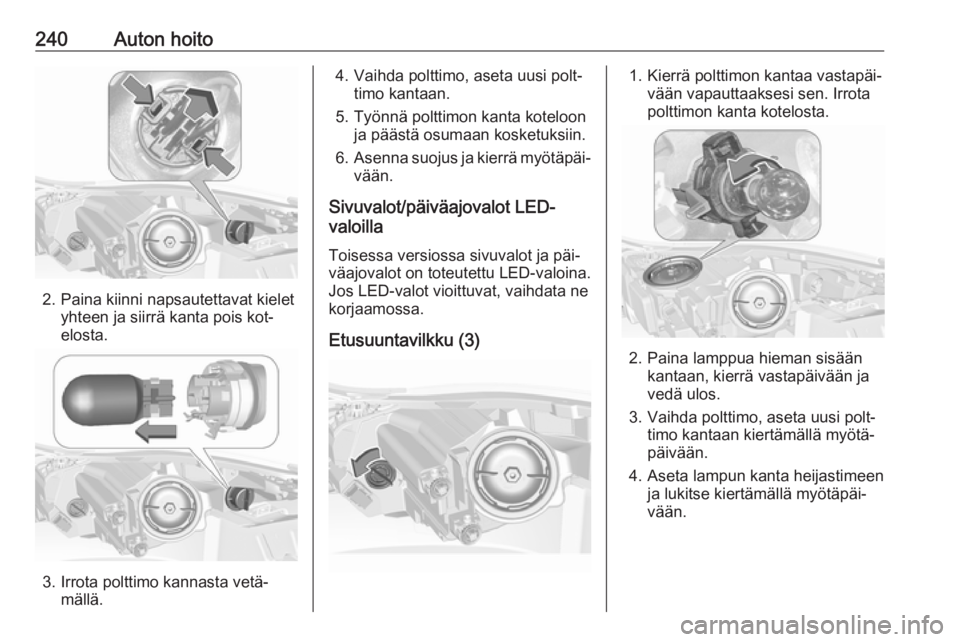

240Auton hoito
2. Paina kiinni napsautettavat kieletyhteen ja siirrä kanta pois kot‐
elosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta koteloon ja päästä osumaan kosketuksiin.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot LED-
valoilla
Toisessa versiossa sivuvalot ja päi‐
väajovalot on toteutettu LED-valoina.
Jos LED-valot vioittuvat, vaihdata ne
korjaamossa.
Etusuuntavilkku (3)1. Kierrä polttimon kantaa vastapäi‐ vään vapauttaaksesi sen. Irrota
polttimon kanta kotelosta.
2. Paina lamppua hieman sisään kantaan, kierrä vastapäivään ja
vedä ulos.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäi‐
vään.

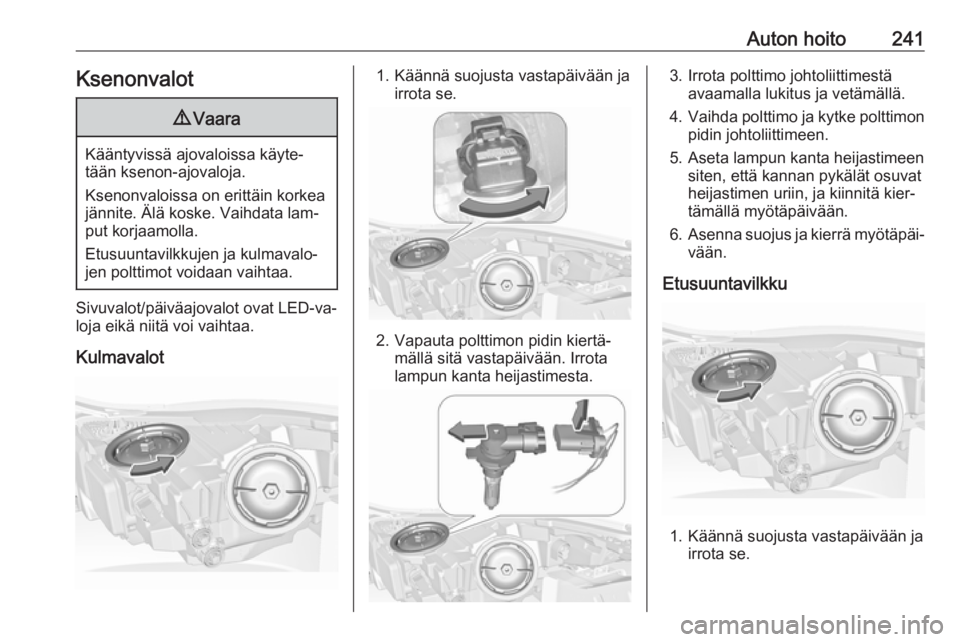

Auton hoito241Ksenonvalot9Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä avaamalla lukitus ja vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku
1. Käännä suojusta vastapäivään ja irrota se.

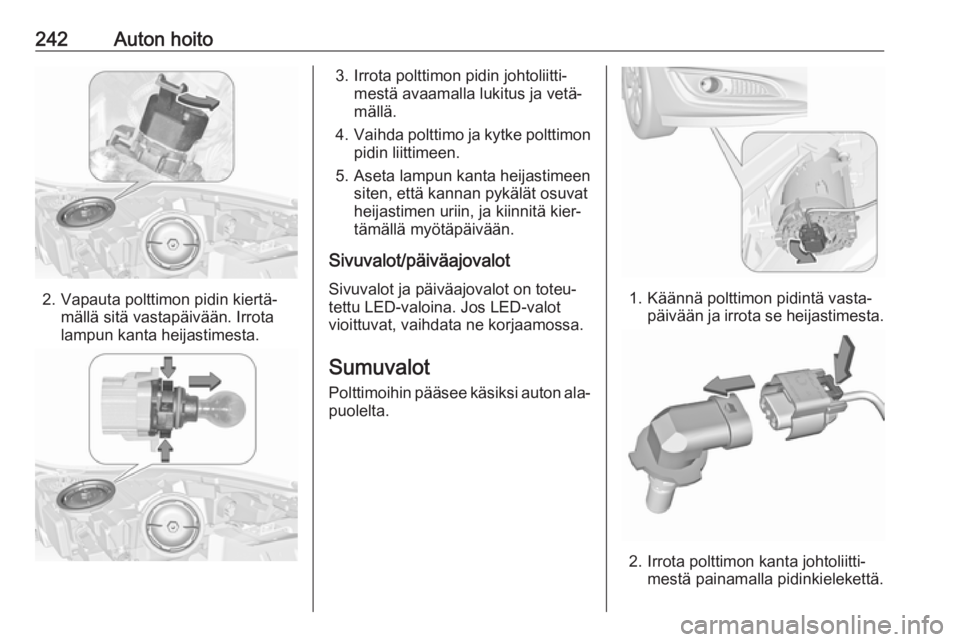

242Auton hoito
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä avaamalla lukitus ja vetä‐
mällä.
4. Vaihda polttimo ja kytke polttimon
pidin liittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
Sivuvalot/päiväajovalot Sivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton ala‐ puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.

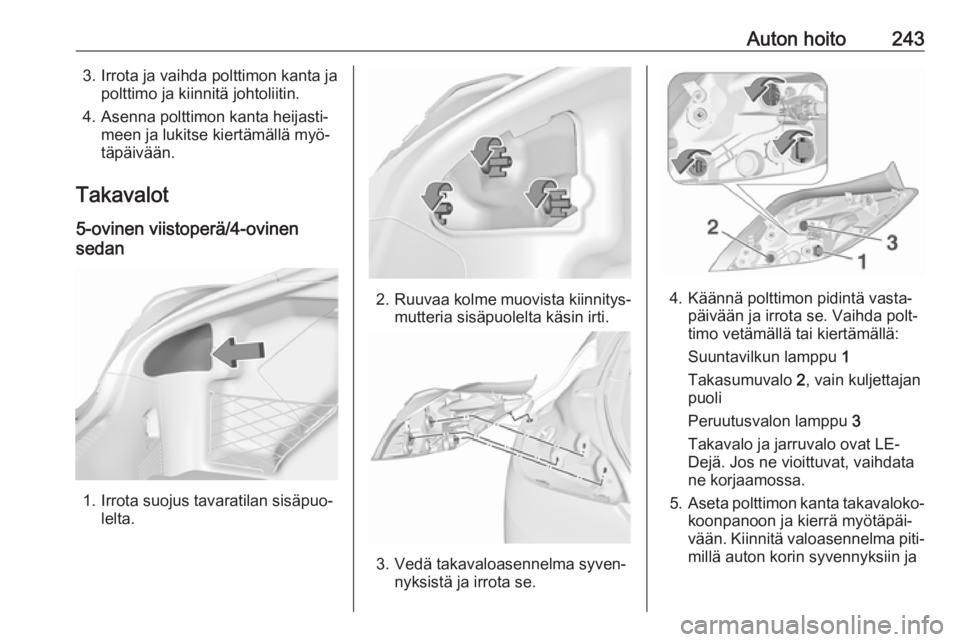

Auton hoito2433. Irrota ja vaihda polttimon kanta japolttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myö‐
täpäivään.
Takavalot
5-ovinen viistoperä/4-ovinen
sedan
1. Irrota suojus tavaratilan sisäpuo‐ lelta.
2.Ruuvaa kolme muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä tai kiertämällä:
Suuntavilkun lamppu 1
Takasumuvalo 2, vain kuljettajan
puoli
Peruutusvalon lamppu 3
Takavalo ja jarruvalo ovat LE‐
Dejä. Jos ne vioittuvat, vaihdata
ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä auton korin syvennyksiin ja

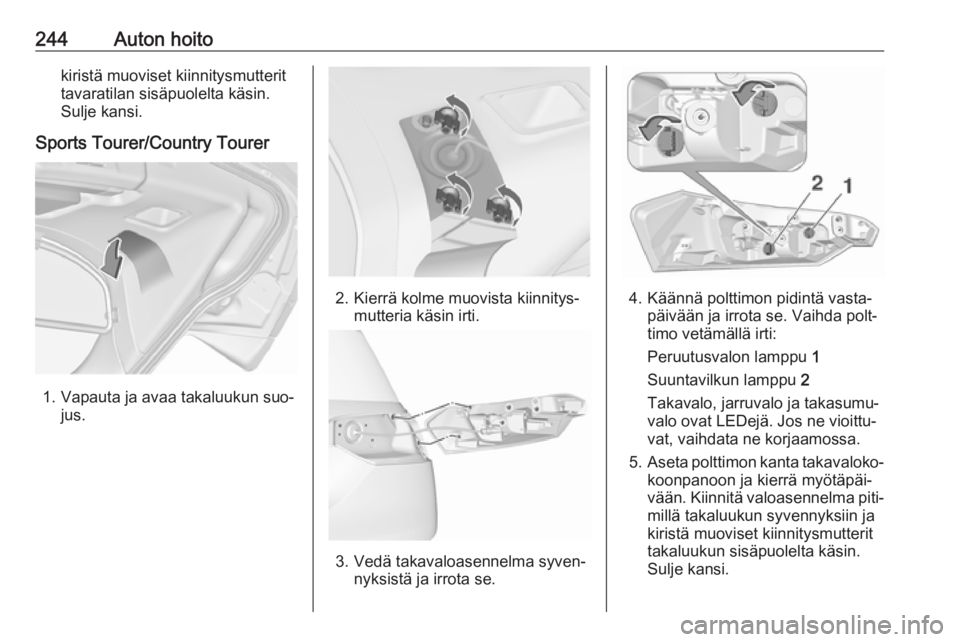

244Auton hoitokiristä muoviset kiinnitysmutterit
tavaratilan sisäpuolelta käsin.
Sulje kansi.
Sports Tourer/Country Tourer
1. Vapauta ja avaa takaluukun suo‐ jus.
2. Kierrä kolme muovista kiinnitys‐mutteria käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
Peruutusvalon lamppu 1
Suuntavilkun lamppu 2
Takavalo, jarruvalo ja takasumu‐ valo ovat LEDejä. Jos ne vioittu‐
vat, vaihdata ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä takaluukun syvennyksiin ja
kiristä muoviset kiinnitysmutterit takaluukun sisäpuolelta käsin.
Sulje kansi.

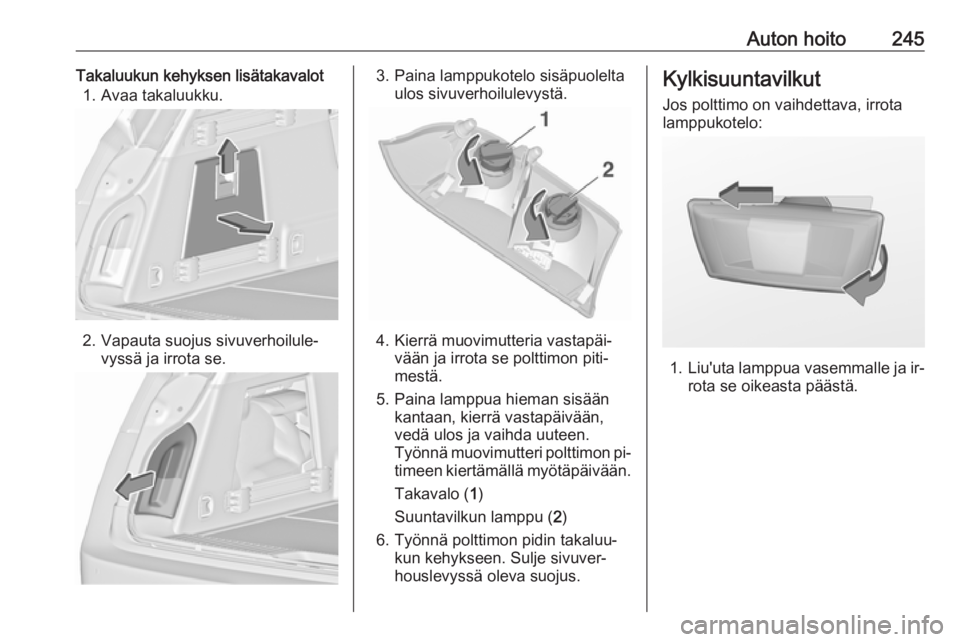

Auton hoito245Takaluukun kehyksen lisätakavalot1. Avaa takaluukku.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Paina lamppukotelo sisäpuolelta ulos sivuverhoilulevystä.
4. Kierrä muovimutteria vastapäi‐vään ja irrota se polttimon piti‐
mestä.
5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Työnnä muovimutteri polttimon pi‐
timeen kiertämällä myötäpäivään.
Takavalo ( 1)
Suuntavilkun lamppu ( 2)
6. Työnnä polttimon pidin takaluu‐ kun kehykseen. Sulje sivuver‐
houslevyssä oleva suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

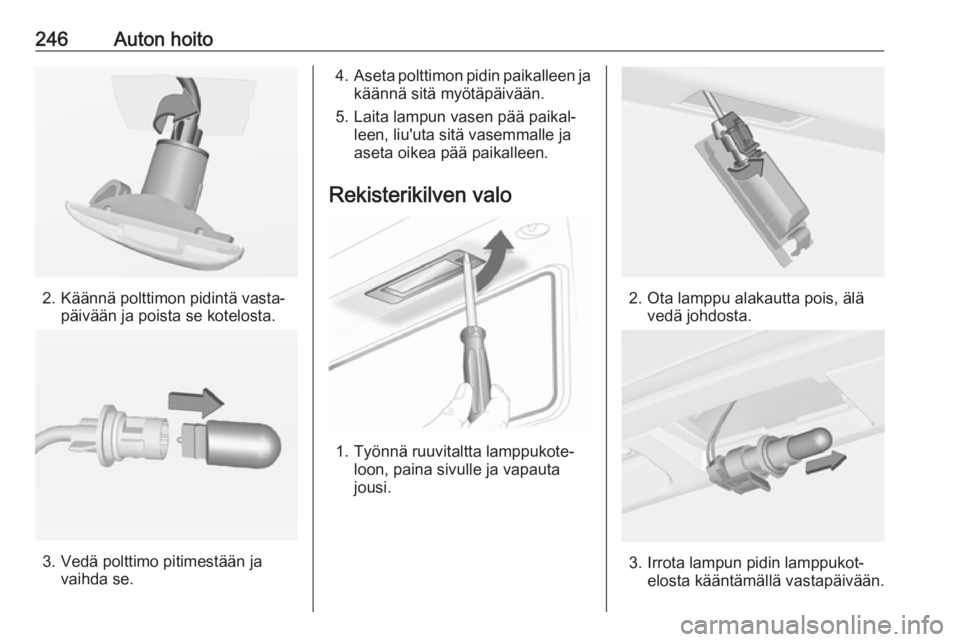

246Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Työnnä ruuvitaltta lamppukote‐ loon, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.

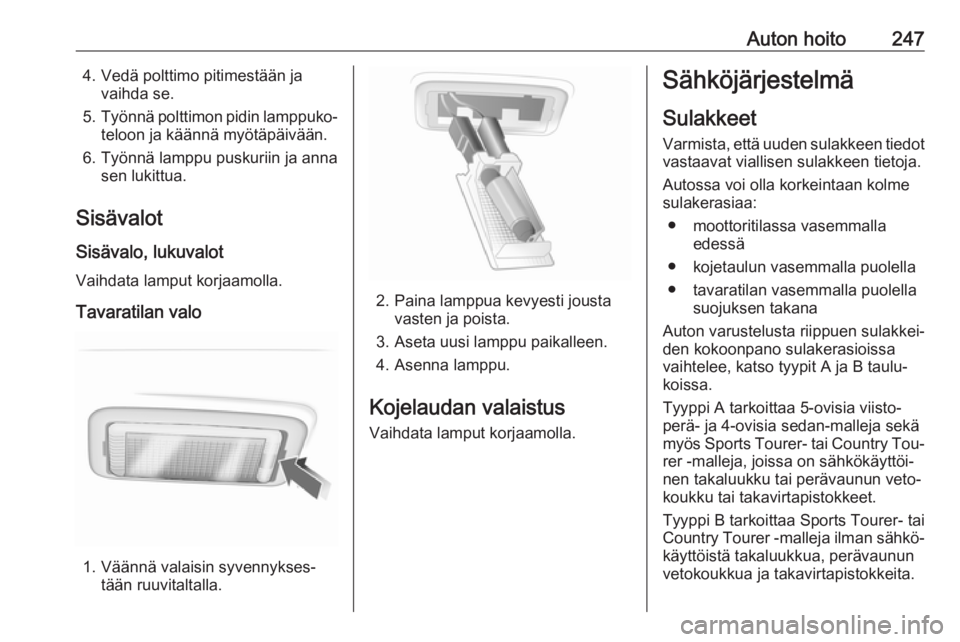

Auton hoito2474. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Paina lamppua kevyesti jousta vasten ja poista.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa voi olla korkeintaan kolme
sulakerasiaa:
● moottoritilassa vasemmalla edessä
● kojetaulun vasemmalla puolella
● tavaratilan vasemmalla puolella suojuksen takana
Auton varustelusta riippuen sulakkei‐
den kokoonpano sulakerasioissa
vaihtelee, katso tyypit A ja B taulu‐
koissa.
Tyyppi A tarkoittaa 5-ovisia viisto‐
perä- ja 4-ovisia sedan-malleja sekä
myös Sports Tourer- tai Country Tou‐ rer -malleja, joissa on sähkökäyttöi‐
nen takaluukku tai perävaunun veto‐
koukku tai takavirtapistokkeet.
Tyyppi B tarkoittaa Sports Tourer- tai
Country Tourer -malleja ilman sähkö‐
käyttöistä takaluukkua, perävaunun
vetokoukkua ja takavirtapistokkeita.

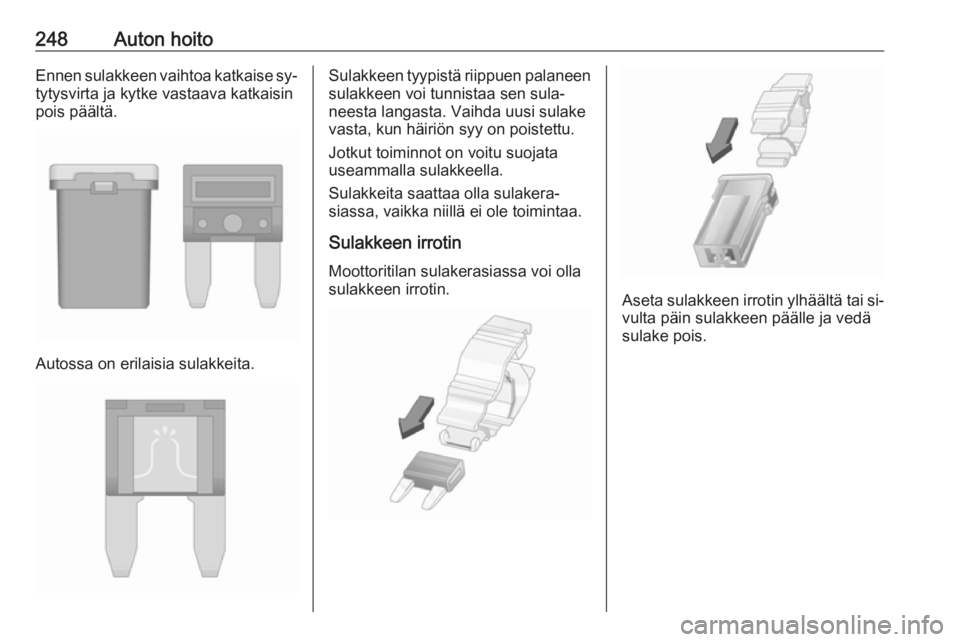

248Auton hoitoEnnen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.
