Auton hoito249Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

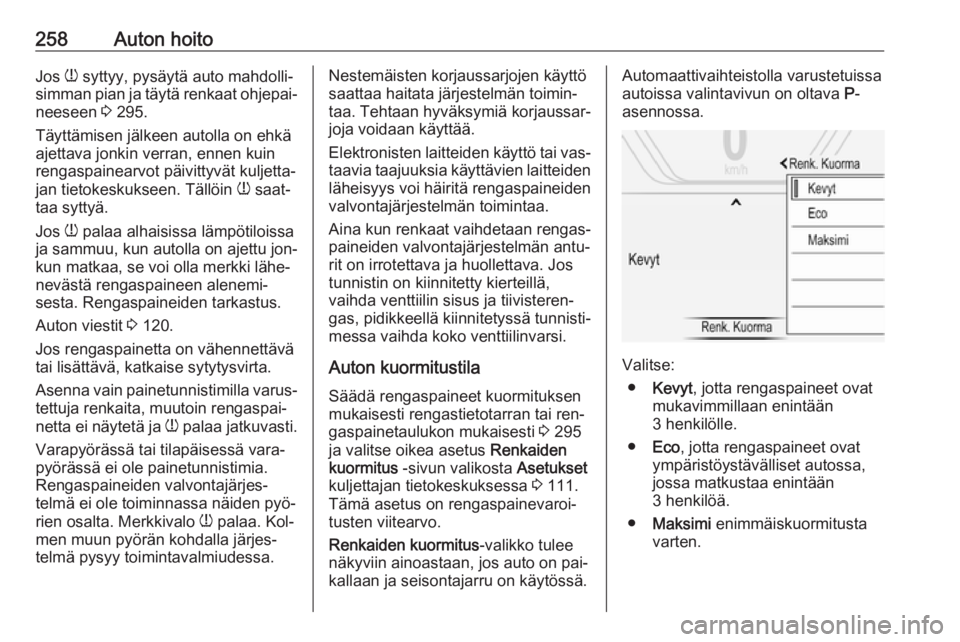

NroVirtapiiri1Vaihteiston ohjausyksikkö2Moottorin ohjausyksikkö3–4–5Sytytys/vaihteiston ohjausyk‐
sikkö/moottorin ohjausyksikkö6Tuulilasinpyyhkimet7–8Polttoaineenruiskutus/sytytys‐
järjestelmä9Polttoaineenruiskutus/sytytys‐
järjestelmä10Moottorin ohjausyksikkö11Lambda-anturi12Käynnistin13Kaasuläpän lämmityksen anturi14Valaistus15Takalasin pyyhin16Alipainepumppu/ilmamassa‐
mittari/vettä polttoaineessa -
anturi/DC-muunnin
Page 252 of 323
250Auton hoitoNroVirtapiiri17Lisätakavalot (tyyppi B)18Kääntyvät ajovalot19Kääntyvät ajovalot20Polttoainepumppu21Sähkötoimisten takasivuikku‐
noiden ikkunannostimet22ABS23Muuttuvan voiman ohjaus24Sähkötoimisten etusivuikku‐
noiden ikkunannostimet25Virtapistokkeet (tyyppi A)
Lisätakavalot (tyyppi B)26ABS27Sähkötoiminen seisontajarru28Takalasin lämmitin29Vasen sähkötoiminen istuin30Oikea sähkötoiminen istuin31Ilmastointilaite32Korielektroniikan ohjausyksikkö33Lämmitetyt etuistuimetNroVirtapiiri34Kattoluukku (tyyppi A)
Takaluukun lukitseminen
(tyyppi B)35Infotainment-järjestelmä
(tyyppi A)
Takaluukun lukitseminen
(tyyppi B)36–37Oikea kaukovalo38Vasen kaukovalo39–40–41Alipainepumppu42Jäähdytyspuhallin43Auton akku/DC-muunnin (vain
Stop-Start-järjestelmällä varus‐
tetuissa autoissa)44Ajovalojen pesulaite45Jäähdytyspuhallin46Liitäntänapa 87/päärele47Lambda-anturiNroVirtapiiri48Sumuvalot49Oikea lähivalo50Vasen lähivalo51Äänitorvi52Sytytystä53Sytytys/tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet/peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys/
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62Lämmitettävä ohjauspyörä
(vain autot, joissa ei ole tavara‐
tilan sulakerasiaa)63Takaikkunan anturi64Kääntyvät ajovalot
Page 253 of 323

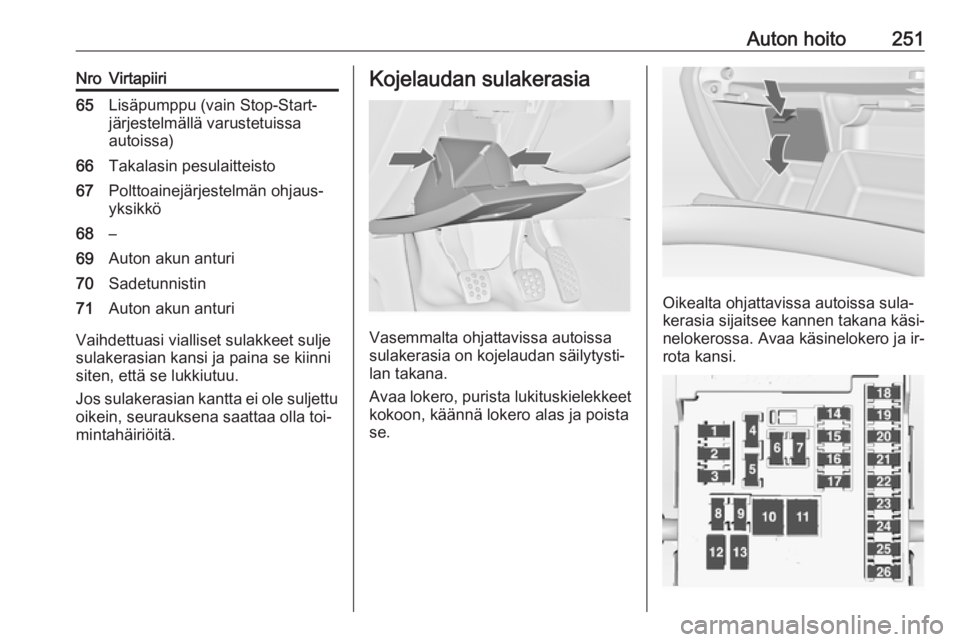

Auton hoito251NroVirtapiiri65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja ir‐
rota kansi.
Page 254 of 323

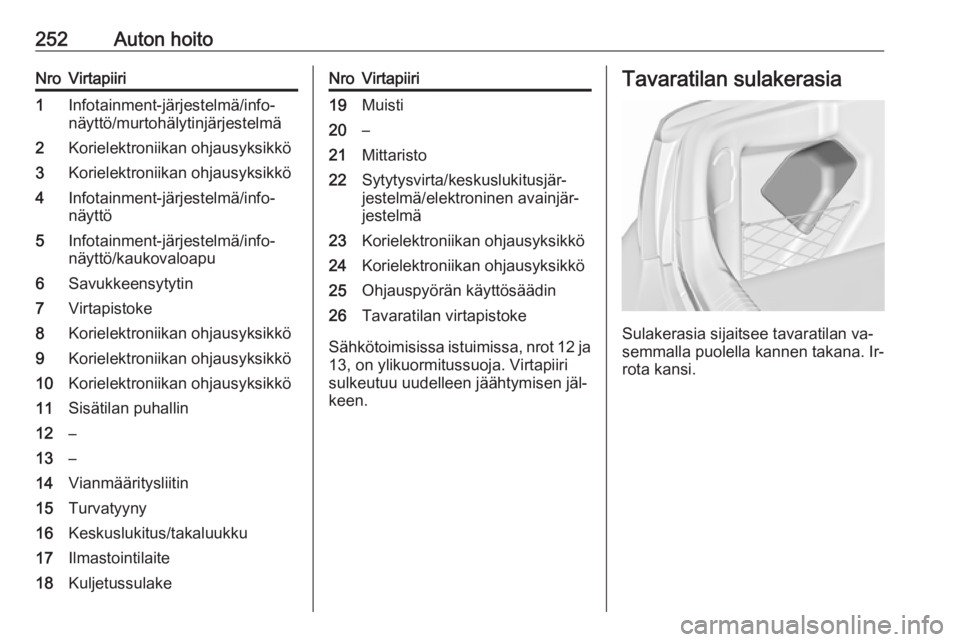

252Auton hoitoNroVirtapiiri1Infotainment-järjestelmä/info‐
näyttö/murtohälytinjärjestelmä2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä/info‐
näyttö5Infotainment-järjestelmä/info‐
näyttö/kaukovaloapu6Savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyksikkö9Korielektroniikan ohjausyksikkö10Korielektroniikan ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Keskuslukitus/takaluukku17Ilmastointilaite18KuljetussulakeNroVirtapiiri19Muisti20–21Mittaristo22Sytytysvirta/keskuslukitusjär‐
jestelmä/elektroninen avainjär‐
jestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25Ohjauspyörän käyttösäädin26Tavaratilan virtapistoke
Sähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri
sulkeutuu uudelleen jäähtymisen jäl‐
keen.
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.
Page 255 of 323

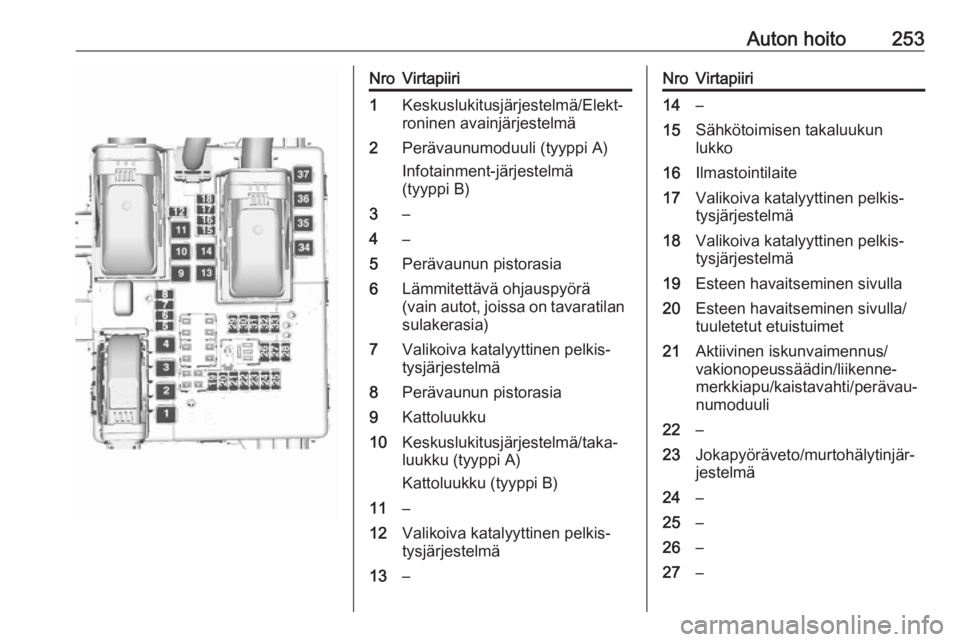

Auton hoito253NroVirtapiiri1Keskuslukitusjärjestelmä/Elekt‐
roninen avainjärjestelmä2Perävaunumoduuli (tyyppi A)
Infotainment-järjestelmä
(tyyppi B)3–4–5Perävaunun pistorasia6Lämmitettävä ohjauspyörä
(vain autot, joissa on tavaratilan sulakerasia)7Valikoiva katalyyttinen pelkis‐
tysjärjestelmä8Perävaunun pistorasia9Kattoluukku10Keskuslukitusjärjestelmä/taka‐
luukku (tyyppi A)
Kattoluukku (tyyppi B)11–12Valikoiva katalyyttinen pelkis‐
tysjärjestelmä13–NroVirtapiiri14–15Sähkötoimisen takaluukun
lukko16Ilmastointilaite17Valikoiva katalyyttinen pelkis‐ tysjärjestelmä18Valikoiva katalyyttinen pelkis‐
tysjärjestelmä19Esteen havaitseminen sivulla20Esteen havaitseminen sivulla/
tuuletetut etuistuimet21Aktiivinen iskunvaimennus/
vakionopeussäädin/liikenne‐
merkkiapu/kaistavahti/perävau‐
numoduuli22–23Jokapyöräveto/murtohälytinjär‐
jestelmä24–25–26–27–
Page 256 of 323

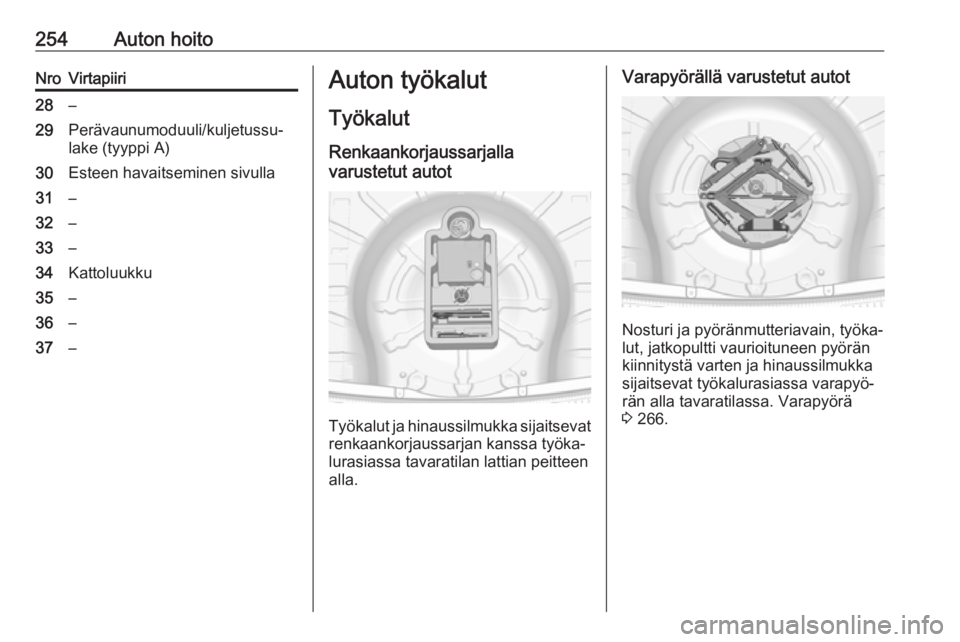

254Auton hoitoNroVirtapiiri28–29Perävaunumoduuli/kuljetussu‐
lake (tyyppi A)30Esteen havaitseminen sivulla31–32–33–34Kattoluukku35–36–37–Auton työkalut

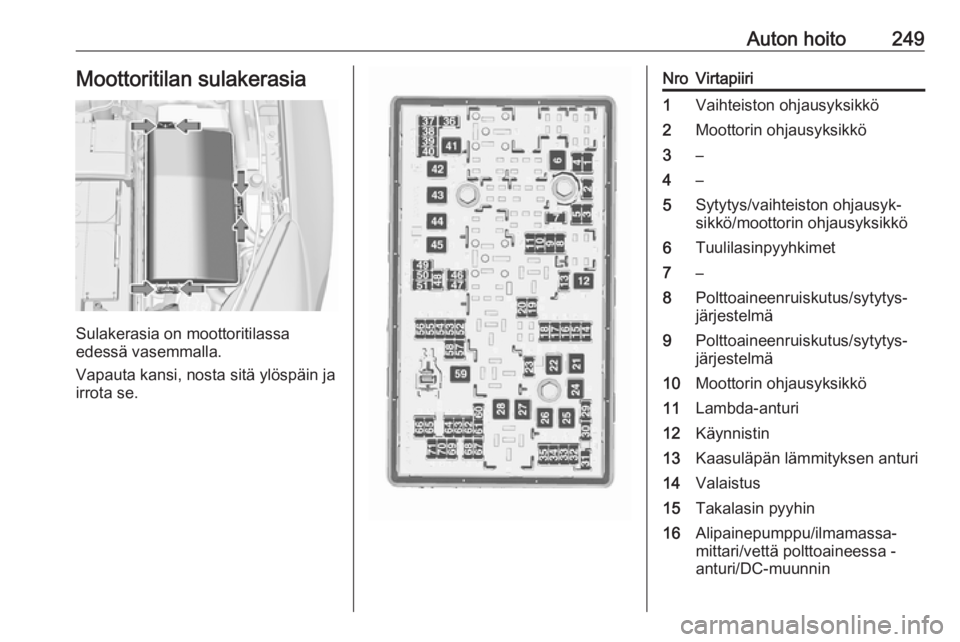

Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
renkaankorjaussarjan kanssa työka‐
lurasiassa tavaratilan lattian peitteen
alla.
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 266.
Page 257 of 323

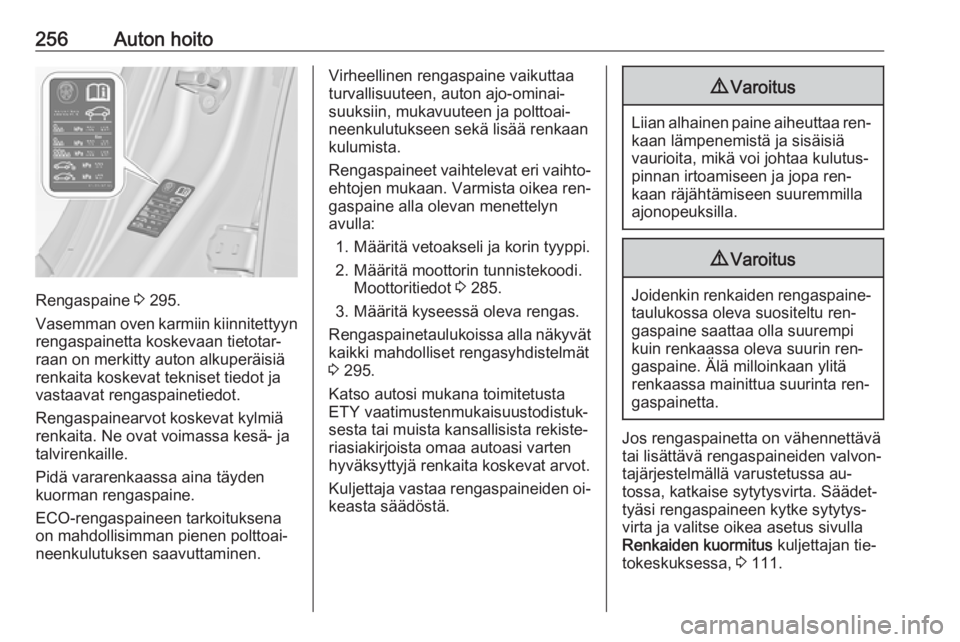

Auton hoito255Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää tal‐
virenkaina 3 295.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 287.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Page 258 of 323
256Auton hoito
Rengaspaine 3 295.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 285.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 295.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu ren‐
gaspaine saattaa olla suurempi
kuin renkaassa oleva suurin ren‐
gaspaine. Älä milloinkaan ylitä
renkaassa mainittua suurinta ren‐
gaspainetta.
Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse oikea asetus sivulla
Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 111.
Page 259 of 323

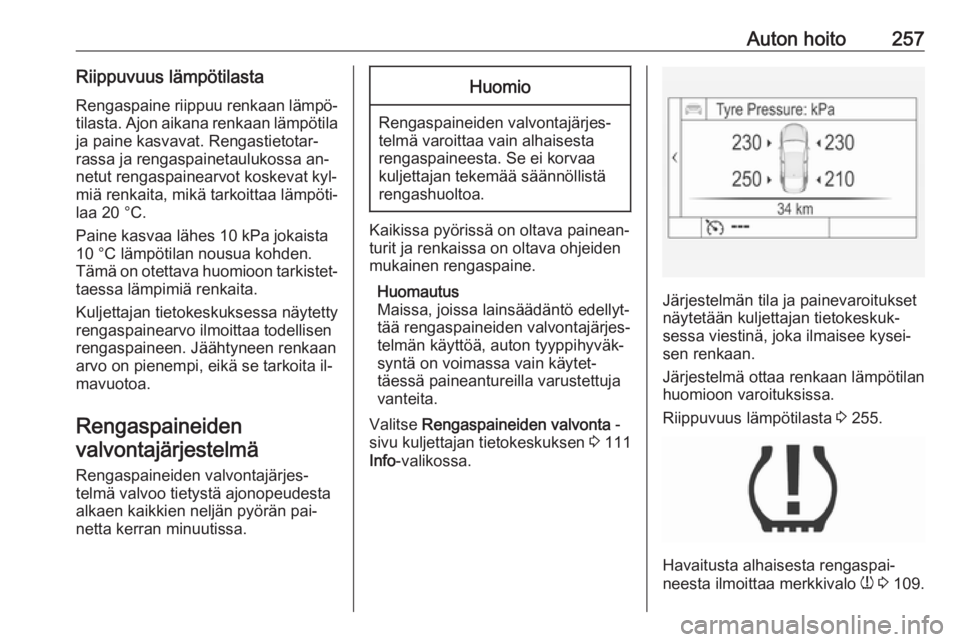

Auton hoito257Riippuvuus lämpötilastaRengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa an‐
netut rengaspainearvot koskevat kyl‐ miä renkaita, mikä tarkoittaa lämpöti‐laa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen 3 111
Info -valikossa.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 255.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 109.
Page 260 of 323
258Auton hoitoJos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 295.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki lähe‐ nevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 120.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden pyö‐
rien osalta. Merkkivalo w palaa. Kol‐
men muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai vas‐
taavia taajuuksia käyttävien laitteiden läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan rengas‐
paineiden valvontajärjestelmän antu‐ rit on irrotettava ja huollettava. Jostunnistin on kiinnitetty kierteillä,
vaihda venttiilin sisus ja tiivisteren‐
gas, pidikkeellä kiinnitetyssä tunnisti‐
messa vaihda koko venttiilinvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐ gaspainetaulukon mukaisesti 3 295
ja valitse oikea asetus Renkaiden
kuormitus -sivun valikosta Asetukset
kuljettajan tietokeskuksessa 3 111.
Tämä asetus on rengaspainevaroi‐ tusten viitearvo.
Renkaiden kuormitus -valikko tulee
näkyviin ainoastaan, jos auto on pai‐
kallaan ja seisontajarru on käytössä.Automaattivaihteistolla varustetuissa
autoissa valintavivun on oltava P-
asennossa.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
