Vožnja i rukovanje229Podesite tlak u gumi na vrijednost
navedenu za puno opterećenje
3 302.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine, smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorskevisine više. Pri vožnji na cestama s
malim usponima (manje od 8 %, napr. autoput), nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 286.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (85 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je priključena prikolica i vučno
vozilo je u potpunosti opterećeno,
dozvoljeno opterećenje stražnje
osovine (vidi identifikacijsku pločicu ili
dokumente vozila) može se
prekoračiti za 90 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 85 kg za Sports Tourer/Country Tourer,
ukupna dozvoljena masa se može
prekoračiti za 65 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 60 kg za Sports Tourer/Country Tourer. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.

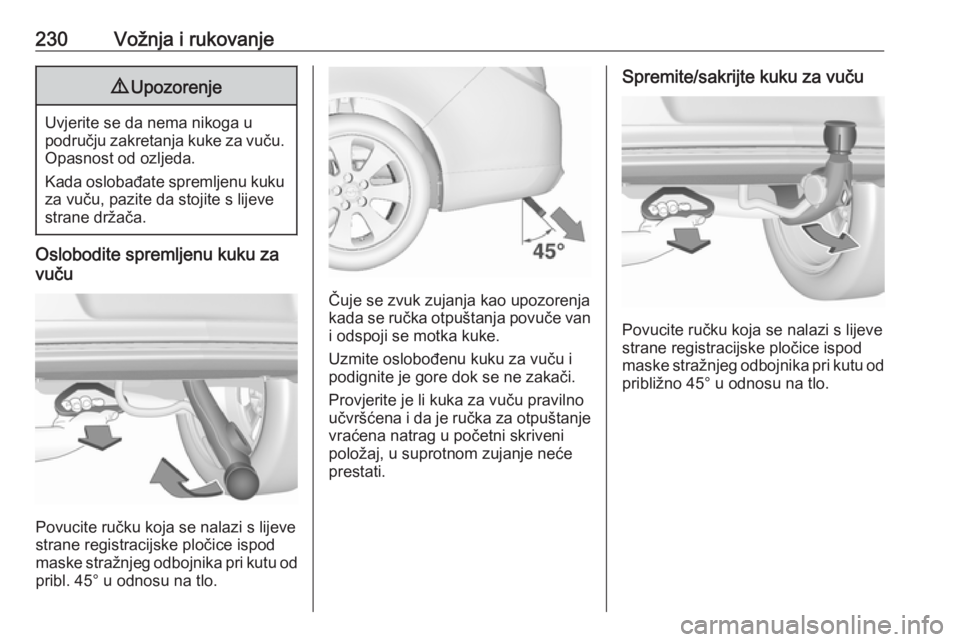

230Vožnja i rukovanje9Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i
podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.
Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.

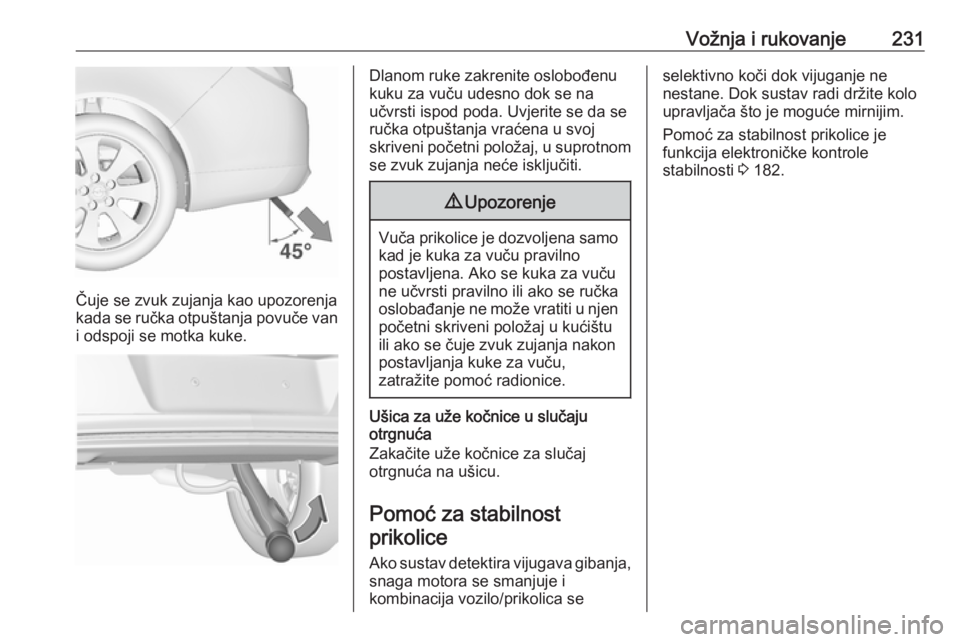

Vožnja i rukovanje231
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Dlanom ruke zakrenite oslobođenu
kuku za vuču udesno dok se na
učvrsti ispod poda. Uvjerite se da se
ručka otpuštanja vraćena u svoj
skriveni početni položaj, u suprotnom
se zvuk zujanja neće isključiti.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne učvrsti pravilno ili ako se ručka
oslobađanje ne može vratiti u njen
početni skriveni položaj u kućištu
ili ako se čuje zvuk zujanja nakon
postavljanja kuke za vuču,
zatražite pomoć radionice.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Pomoć za stabilnostprikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 182.

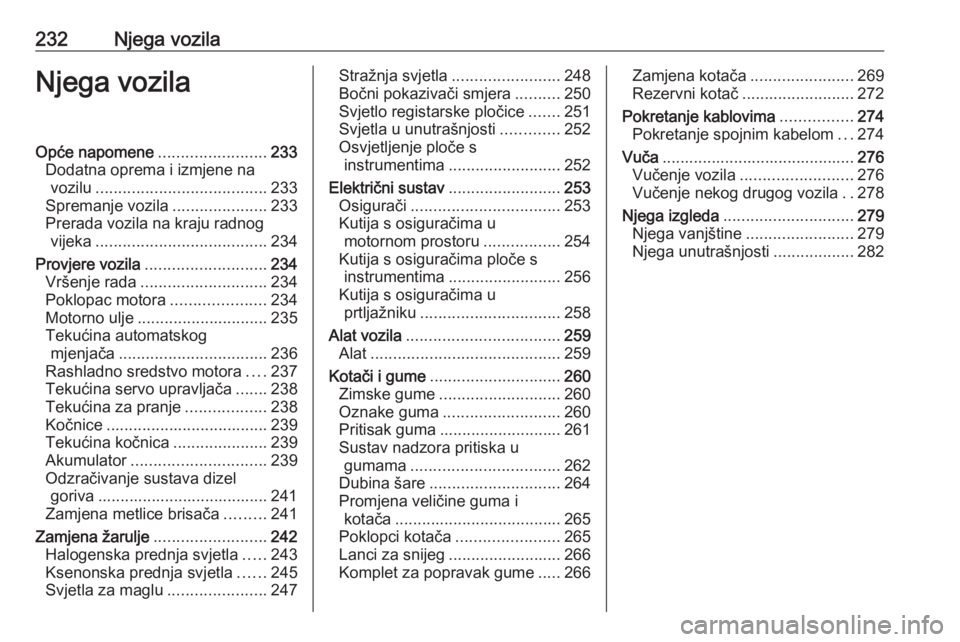

232Njega vozilaNjega vozilaOpće napomene........................233
Dodatna oprema i izmjene na vozilu ...................................... 233
Spremanje vozila .....................233
Prerada vozila na kraju radnog vijeka ...................................... 234
Provjere vozila ........................... 234
Vršenje rada ............................ 234
Poklopac motora .....................234
Motorno ulje ............................. 235
Tekućina automatskog mjenjača ................................. 236

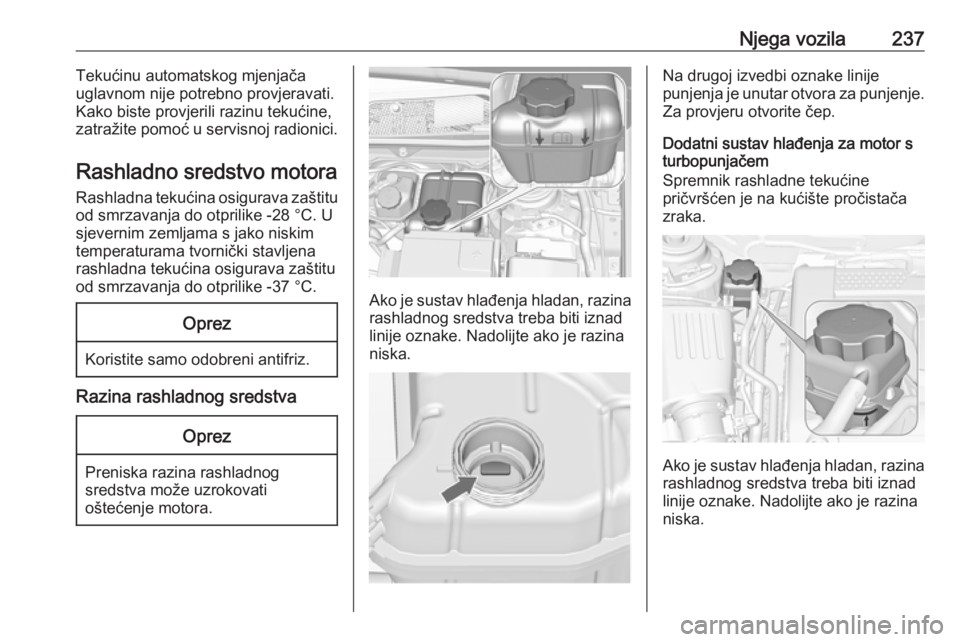

Rashladno sredstvo motora ....237
Tekućina servo upravljača .......238
Tekućina za pranje ..................238
Kočnice .................................... 239
Tekućina kočnica .....................239
Akumulator .............................. 239
Odzračivanje sustava dizel goriva ...................................... 241
Zamjena metlice brisača .........241
Zamjena žarulje .........................242
Halogenska prednja svjetla .....243
Ksenonska prednja svjetla ......245
Svjetla za maglu ......................247Stražnja svjetla ........................ 248
Bočni pokazivači smjera ..........250
Svjetlo registarske pločice .......251
Svjetla u unutrašnjosti .............252
Osvjetljenje ploče s instrumentima ......................... 252
Električni sustav .........................253
Osigurači ................................. 253
Kutija s osiguračima u motornom prostoru .................254
Kutija s osiguračima ploče s instrumentima ......................... 256
Kutija s osiguračima u prtljažniku ............................... 258
Alat vozila .................................. 259
Alat .......................................... 259
Kotači i gume ............................. 260
Zimske gume ........................... 260
Oznake guma .......................... 260
Pritisak guma ........................... 261
Sustav nadzora pritiska u gumama ................................. 262
Dubina šare ............................. 264
Promjena veličine guma i kotača ..................................... 265
Poklopci kotača .......................265
Lanci za snijeg ......................... 266
Komplet za popravak gume .....266Zamjena kotača .......................269
Rezervni kotač ......................... 272
Pokretanje kablovima ................274
Pokretanje spojnim kabelom ...274
Vuča ........................................... 276
Vučenje vozila ......................... 276
Vučenje nekog drugog vozila ..278
Njega izgleda ............................. 279
Njega vanjštine ........................279
Njega unutrašnjosti ..................282

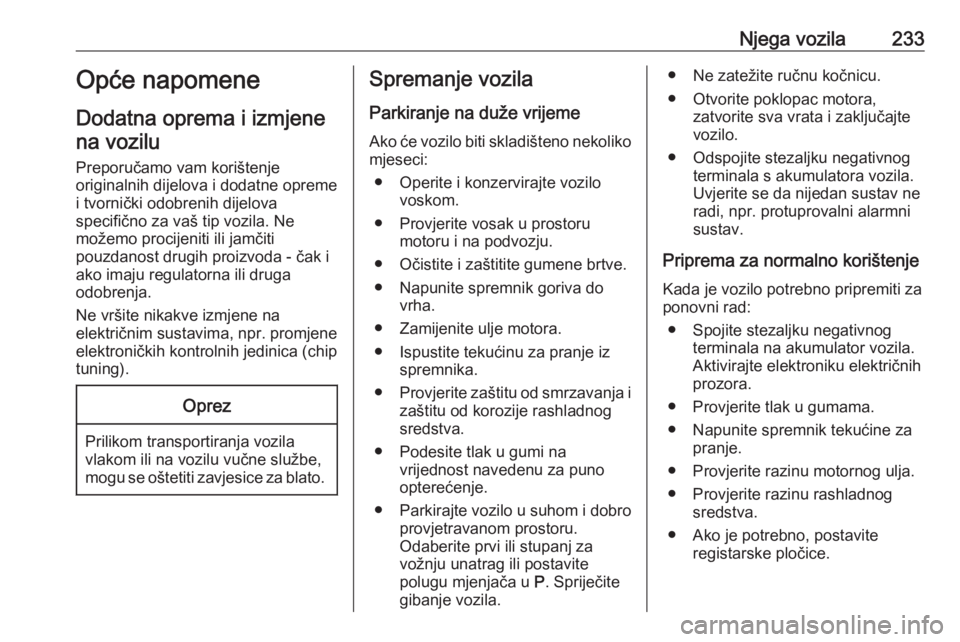

Njega vozila233Opće napomene
Dodatna oprema i izmjene na vozilu
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve. ● Napunite spremnik goriva do vrha.
● Zamijenite ulje motora.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom i dobro
provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.● Ne zatežite ručnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne
radi, npr. protuprovalni alarmni
sustav.
Priprema za normalno korištenje
Kada je vozilo potrebno pripremiti za
ponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.

234Njega vozilaPrerada vozila na krajuradnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na plin mora
reciklirati ovlašteni servisni centar za
vozila s pogonom na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

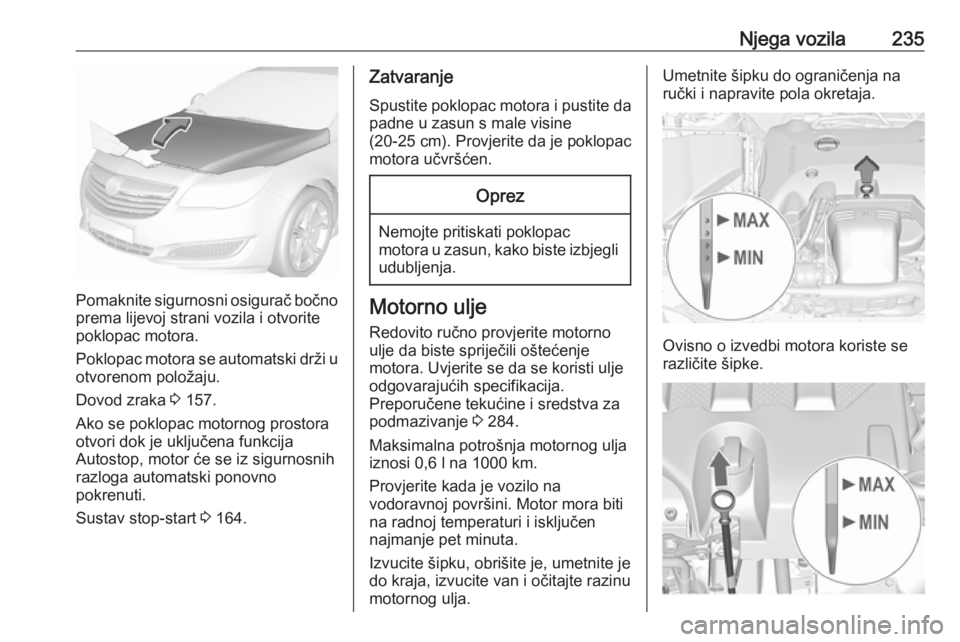

Njega vozila235
Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
Poklopac motora se automatski drži u
otvorenom položaju.
Dovod zraka 3 157.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Sustav stop-start 3 164.
Zatvaranje
Spustite poklopac motora i pustite da
padne u zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli udubljenja.
Motorno ulje
Redovito ručno provjerite motorno
ulje da biste spriječili oštećenje
motora. Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 284.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje pet minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.

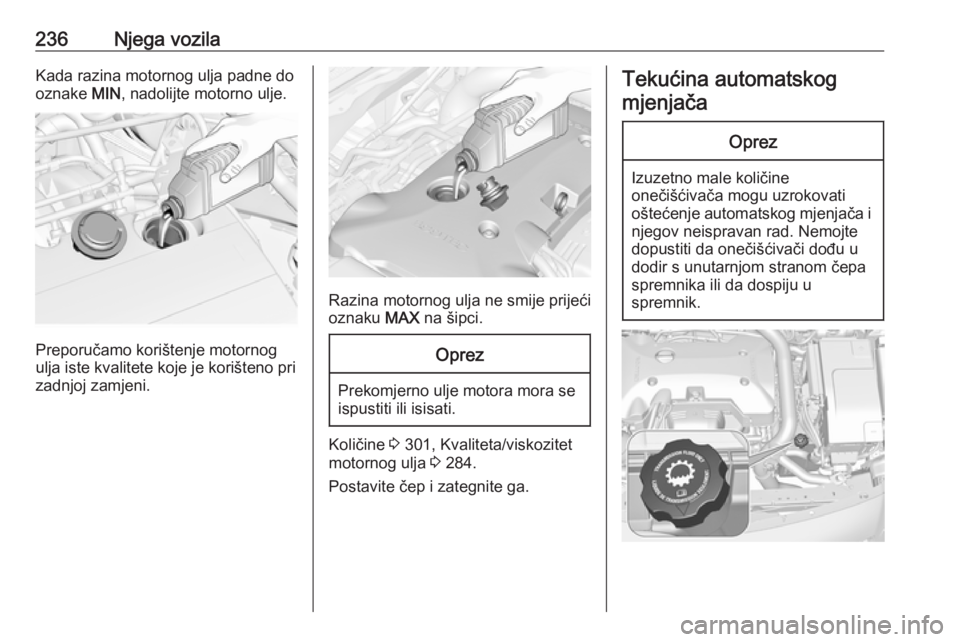

236Njega vozilaKada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 301, Kvaliteta/viskozitet
motornog ulja 3 284.
Postavite čep i zategnite ga.
Tekućina automatskog mjenjačaOprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje automatskog mjenjača i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutarnjom stranom čepa
spremnika ili da dospiju u
spremnik.

Njega vozila237Tekućinu automatskog mjenjača
uglavnom nije potrebno provjeravati.
Kako biste provjerili razinu tekućine,
zatražite pomoć u servisnoj radionici.
Rashladno sredstvo motora Rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički stavljena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
Na drugoj izvedbi oznake linije
punjenja je unutar otvora za punjenje. Za provjeru otvorite čep.
Dodatni sustav hlađenja za motor s
turbopunjačem
Spremnik rashladne tekućine
pričvršćen je na kućište pročistača
zraka.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.

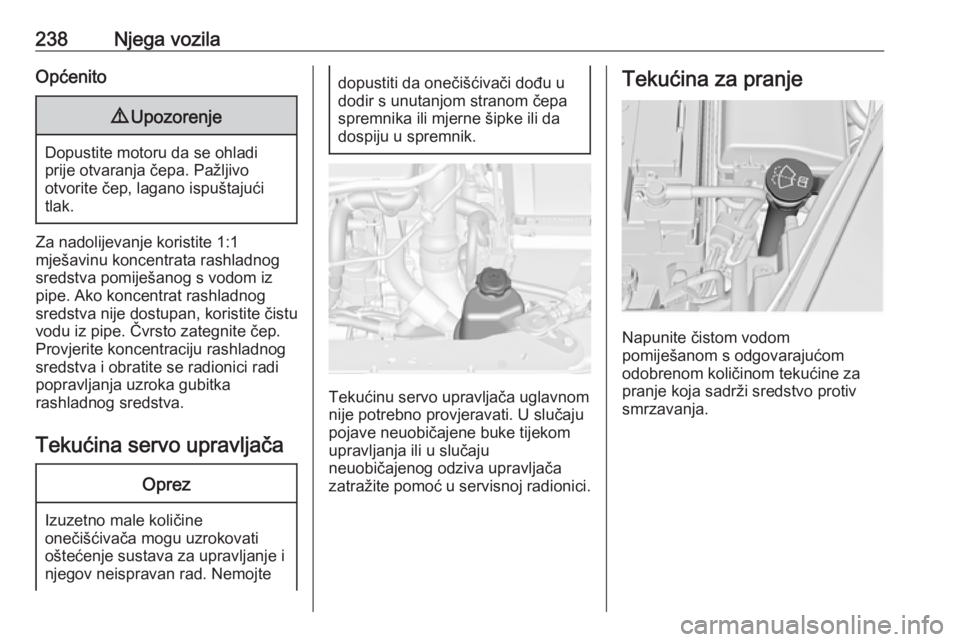

238Njega vozilaOpćenito9Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina servo upravljača
Oprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje sustava za upravljanje i njegov neispravan rad. Nemojte
dopustiti da onečišćivači dođu u
dodir s unutanjom stranom čepa
spremnika ili mjerne šipke ili da
dospiju u spremnik.
Tekućinu servo upravljača uglavnom
nije potrebno provjeravati. U slučaju
pojave neuobičajene buke tijekom
upravljanja ili u slučaju
neuobičajenog odziva upravljača
zatražite pomoć u servisnoj radionici.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
odobrenom količinom tekućine za
pranje koja sadrži sredstvo protiv
smrzavanja.
