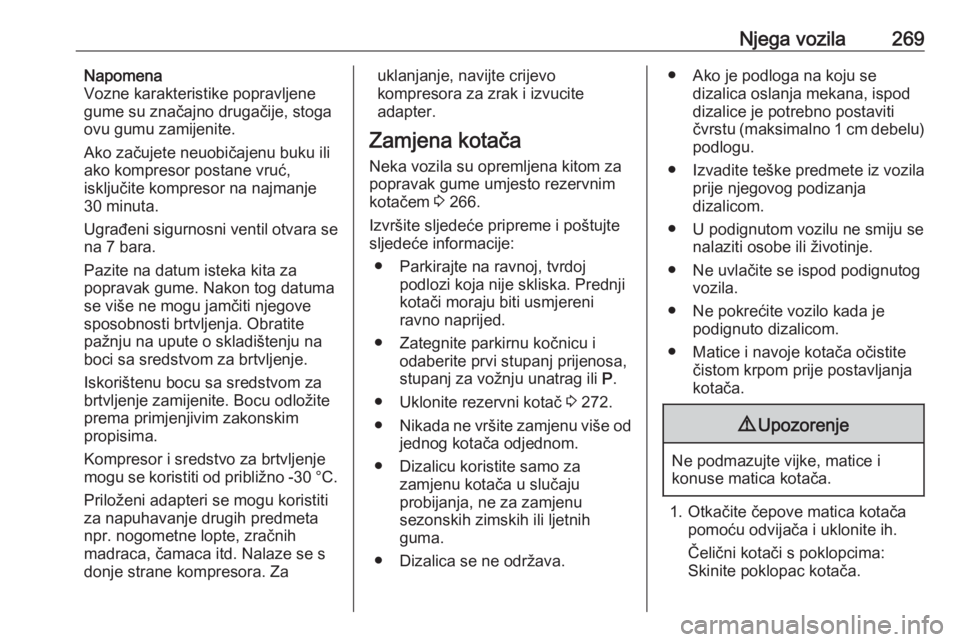

Njega vozila269Napomena
Vozne karakteristike popravljene
gume su značajno drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
na 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Zauklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 266.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 272.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih.
Čelični kotači s poklopcima:
Skinite poklopac kotača.

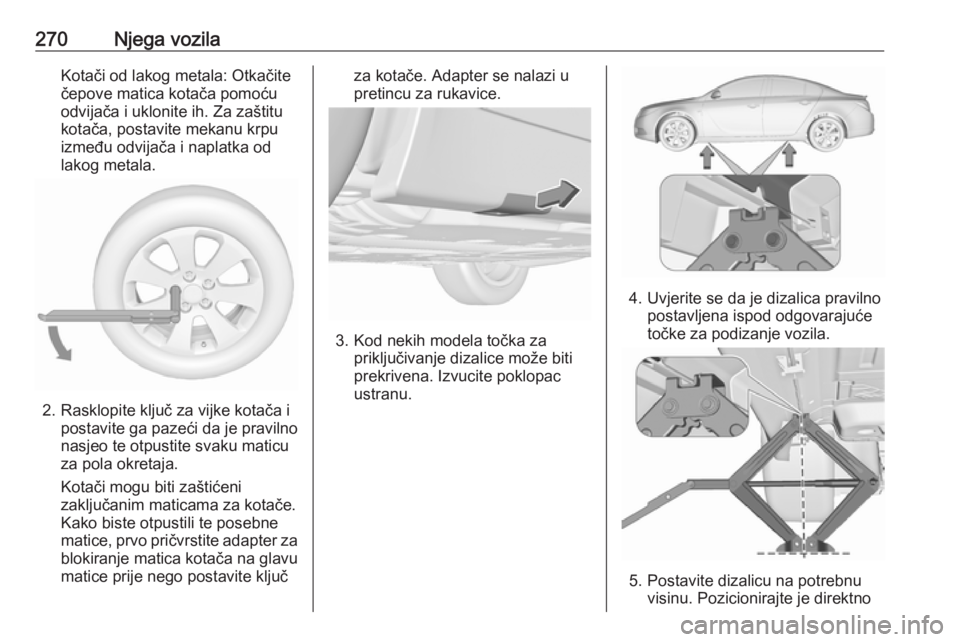

270Njega vozilaKotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter za blokiranje matica kotača na glavu
matice prije nego postavite ključ
za kotače. Adapter se nalazi u
pretincu za rukavice.
3. Kod nekih modela točka za priključivanje dizalice može biti
prekrivena. Izvucite poklopac
ustranu.
4. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
5. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno

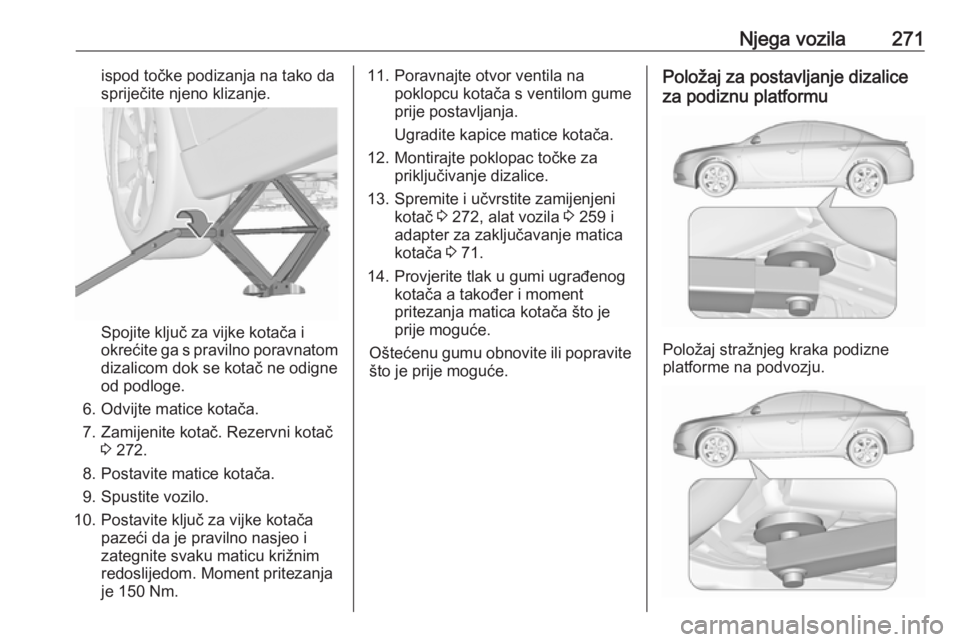

Njega vozila271ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
6. Odvijte matice kotača.
7. Zamijenite kotač. Rezervni kotač 3 272.
8. Postavite matice kotača.
9. Spustite vozilo.
10. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment pritezanja
je 150 Nm.
11. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
12. Montirajte poklopac točke za priključivanje dizalice.
13. Spremite i učvrstite zamijenjeni kotač 3 272, alat vozila 3 259 i
adapter za zaključavanje matica kotača 3 71.
14. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Položaj stražnjeg kraka podizne
platforme na podvozju.

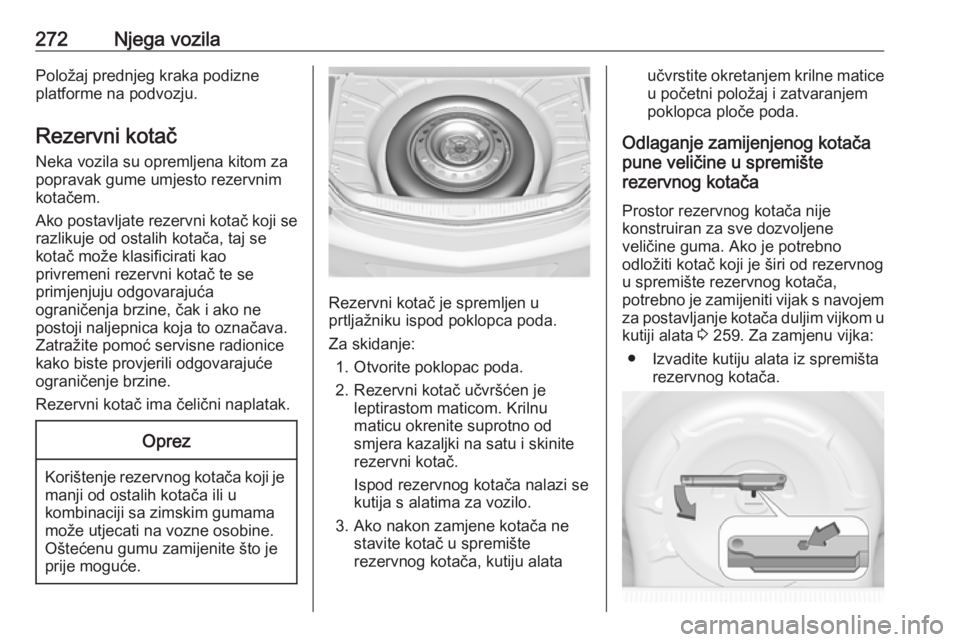

272Njega vozilaPoložaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava. Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Za skidanje: 1. Otvorite poklopac poda.
2. Rezervni kotač učvršćen je leptirastom maticom. Krilnu
maticu okrenite suprotno od
smjera kazaljki na satu i skinite
rezervni kotač.
Ispod rezervnog kotača nalazi se
kutija s alatima za vozilo.
3. Ako nakon zamjene kotača ne stavite kotač u spremište
rezervnog kotača, kutiju alata
učvrstite okretanjem krilne matice
u početni položaj i zatvaranjem
poklopca ploče poda.
Odlaganje zamijenjenog kotača
pune veličine u spremište
rezervnog kotača
Prostor rezervnog kotača nije
konstruiran za sve dozvoljene
veličine guma. Ako je potrebno
odložiti kotač koji je širi od rezervnog
u spremište rezervnog kotača,
potrebno je zamijeniti vijak s navojem
za postavljanje kotača duljim vijkom u
kutiji alata 3 259. Za zamjenu vijka:
● Izvadite kutiju alata iz spremišta rezervnog kotača.

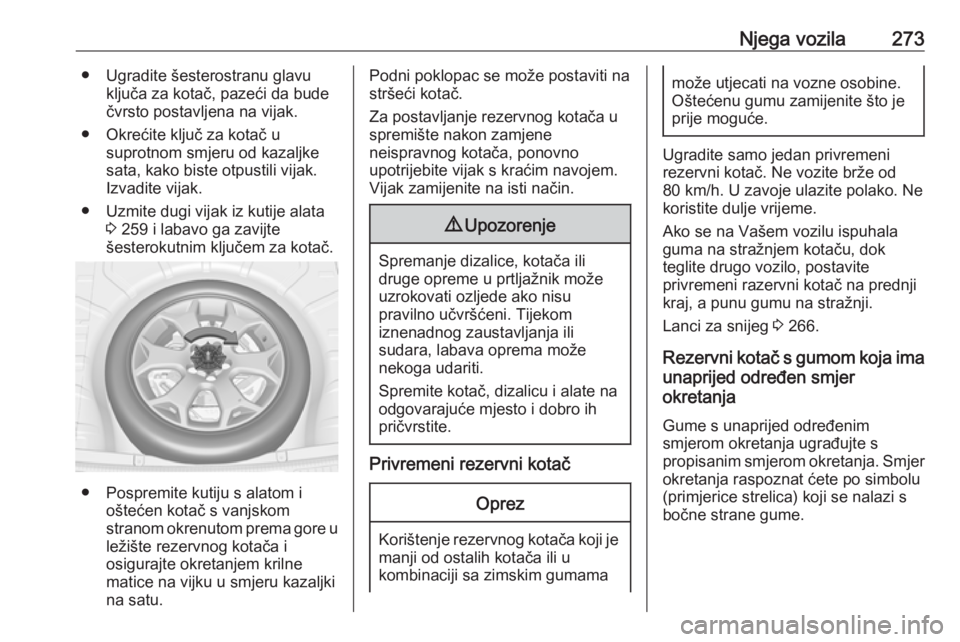

Njega vozila273● Ugradite šesterostranu glavuključa za kotač, pazeći da bude
čvrsto postavljena na vijak.
● Okrećite ključ za kotač u suprotnom smjeru od kazaljke
sata, kako biste otpustili vijak.
Izvadite vijak.
● Uzmite dugi vijak iz kutije alata 3 259 i labavo ga zavijte
šesterokutnim ključem za kotač.
● Pospremite kutiju s alatom i oštećen kotač s vanjskom
stranom okrenutom prema gore u
ležište rezervnog kotača i
osigurajte okretanjem krilne
matice na vijku u smjeru kazaljki na satu.
Podni poklopac se može postaviti na
stršeći kotač.
Za postavljanje rezervnog kotača u
spremište nakon zamjene
neispravnog kotača, ponovno
upotrijebite vijak s kraćim navojem.
Vijak zamijenite na isti način.9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Spremite kotač, dizalicu i alate na
odgovarajuće mjesto i dobro ih
pričvrstite.
Privremeni rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Ako se na Vašem vozilu ispuhala guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 266.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.

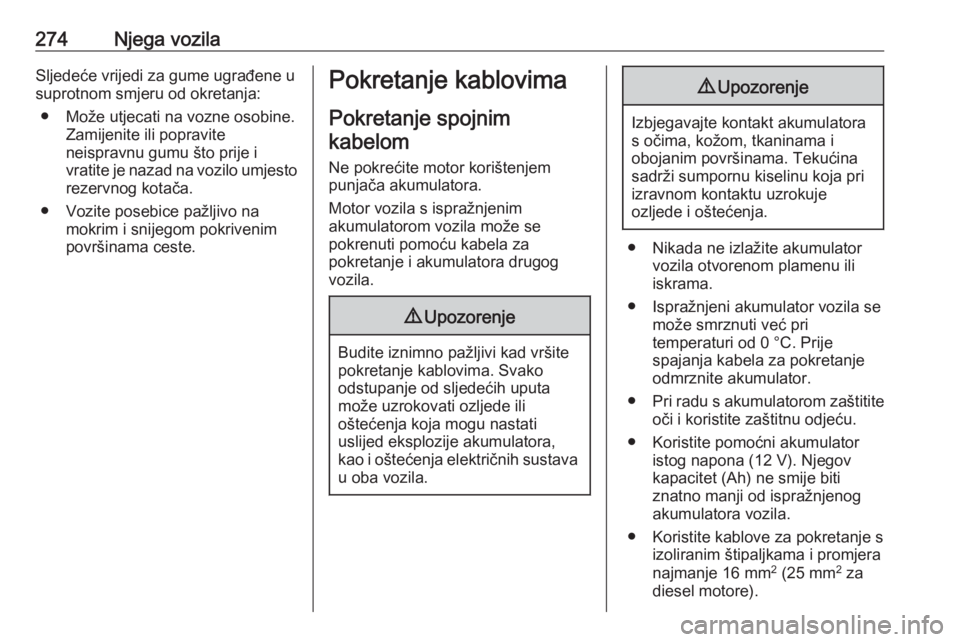

274Njega vozilaSljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).

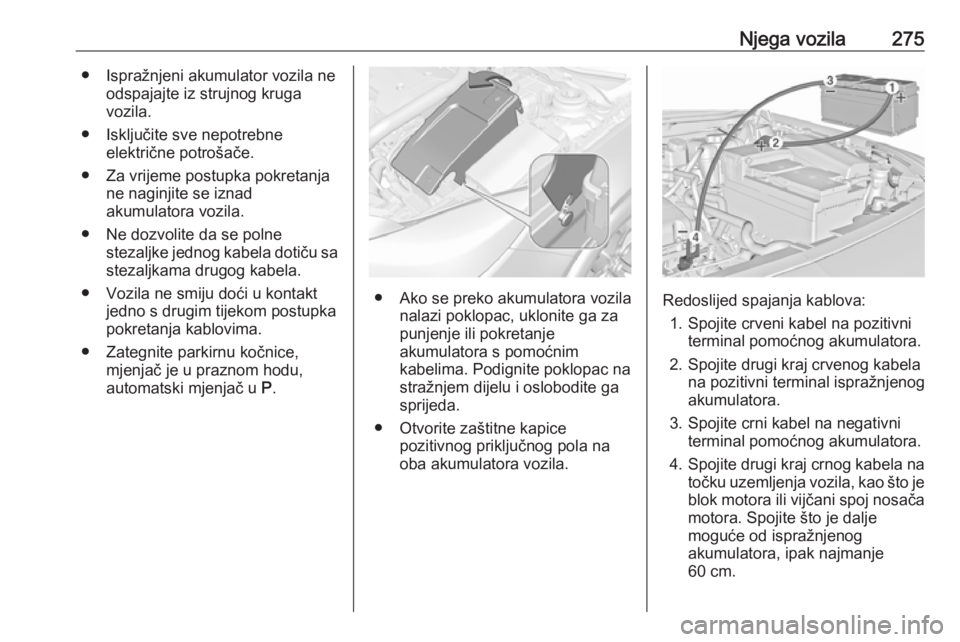

Njega vozila275● Ispražnjeni akumulator vozila neodspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Ako se preko akumulatora vozila
nalazi poklopac, uklonite ga za
punjenje ili pokretanje
akumulatora s pomoćnim
kabelima. Podignite poklopac na
stražnjem dijelu i oslobodite ga
sprijeda.
● Otvorite zaštitne kapice pozitivnog priključnog pola naoba akumulatora vozila.Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je
blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora, ipak najmanje 60 cm.

276Njega vozilaKablove postavite tako da ih ne može
zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.
3. Pustite da oba motora rade približno 3 minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča

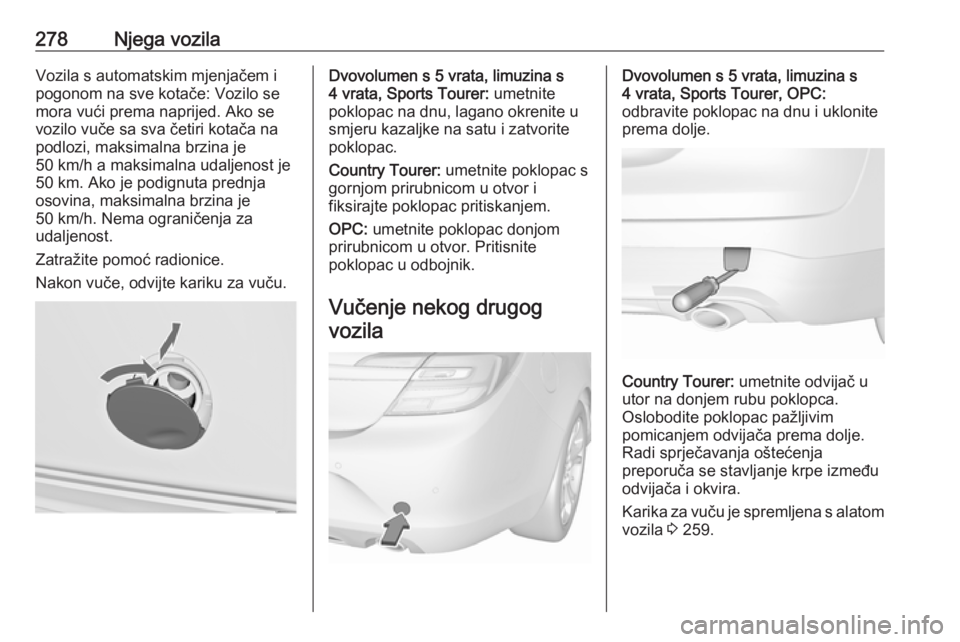

Vučenje vozila
Dvovolumen s 5 vrata, limuzina s
4 vrata, Sports Tourer: odbravite
poklopac na dnu i uklonite prema
dolje.
Country Tourer: umetnite odvijač u
utor na donjem rubu poklopca.
Oslobodite poklopac pažljivim
pomicanjem odvijača prema dolje. Radi sprječavanja oštećenja
preporuča se stavljanje krpe između
odvijača i okvira.

Njega vozila277
OPC: umetnite odvijač u prorez na
gornjem rubu poklopca. Oslobodite
poklopac pažljivim pomicanjem
odvijača prema dolje. Radi
sprječavanja oštećenja preporuča se stavljanje krpe između odvijača iokvira.
Karika za vuču je spremljena s alatom vozila 3 259.Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Mjenjač je u praznom hodu
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s ručnim mjenjačem i pogonom
na sve kotače: Ako se vozilo vuče sa
sva četiri kotača na podlozi tada ne
postoje tehnička ograničenja za
brzinu i udaljenost. Ako je podignuta
samo jedna osovina, maksimalna
brzina je 50 km/h. Nema ograničenja
za udaljenost.
Vozila s automatskim mjenjačem i
pogonom na prednje kotače: Vozilo
se mora vući prema naprijed, ne brže od 80 km/h i ne dalje od 100 km. Usvim drugim slučajevima i kada je
mjenjač neispravan, prednja osovina
se mora podići s tla.

278Njega vozilaVozila s automatskim mjenjačem ipogonom na sve kotače: Vozilo se
mora vući prema naprijed. Ako se
vozilo vuče sa sva četiri kotača na
podlozi, maksimalna brzina je
50 km/h a maksimalna udaljenost je
50 km. Ako je podignuta prednja
osovina, maksimalna brzina je
50 km/h. Nema ograničenja za
udaljenost.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču.Dvovolumen s 5 vrata, limuzina s
4 vrata, Sports Tourer: umetnite
poklopac na dnu, lagano okrenite u smjeru kazaljke na satu i zatvorite
poklopac.
Country Tourer: umetnite poklopac s
gornjom prirubnicom u otvor i
fiksirajte poklopac pritiskanjem.
OPC: umetnite poklopac donjom
prirubnicom u otvor. Pritisnite
poklopac u odbojnik.
Vučenje nekog drugog vozilaDvovolumen s 5 vrata, limuzina s
4 vrata, Sports Tourer, OPC:
odbravite poklopac na dnu i uklonite
prema dolje.
Country Tourer: umetnite odvijač u
utor na donjem rubu poklopca.
Oslobodite poklopac pažljivim
pomicanjem odvijača prema dolje. Radi sprječavanja oštećenja
preporuča se stavljanje krpe između
odvijača i okvira.
Karika za vuču je spremljena s alatom vozila 3 259.
