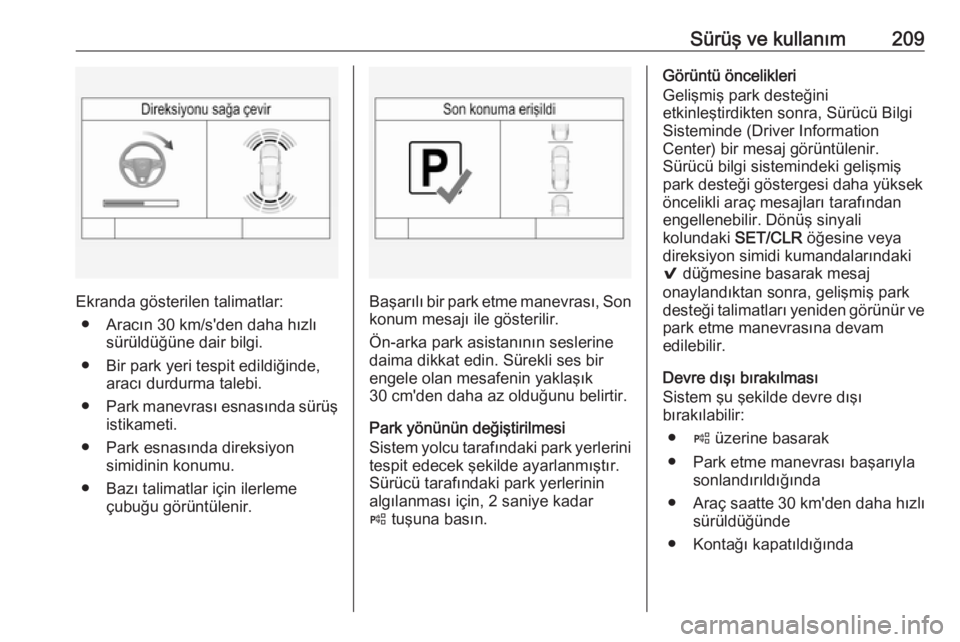

Sürüş ve kullanım209
Ekranda gösterilen talimatlar:● Aracın 30 km/s'den daha hızlı sürüldüğüne dair bilgi.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Park esnasında direksiyon simidinin konumu.
● Bazı talimatlar için ilerleme çubuğu görüntülenir.Başarılı bir park etme manevrası, Sonkonum mesajı ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem yolcu tarafındaki park yerlerini tespit edecek şekilde ayarlanmıştır.
Sürücü tarafındaki park yerlerinin
algılanması için, 2 saniye kadar
( tuşuna basın.
Görüntü öncelikleri
Gelişmiş park desteğini
etkinleştirdikten sonra, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir.
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR öğesine veya
direksiyon simidi kumandalarındaki
9 düğmesine basarak mesaj
onaylandıktan sonra, gelişmiş park
desteği talimatları yeniden görünür ve
park etme manevrasına devam
edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( üzerine basarak
● Park etme manevrası başarıyla sonlandırıldığında
● Araç saatte 30 km'den daha hızlı sürüldüğünde
● Kontağı kapatıldığında

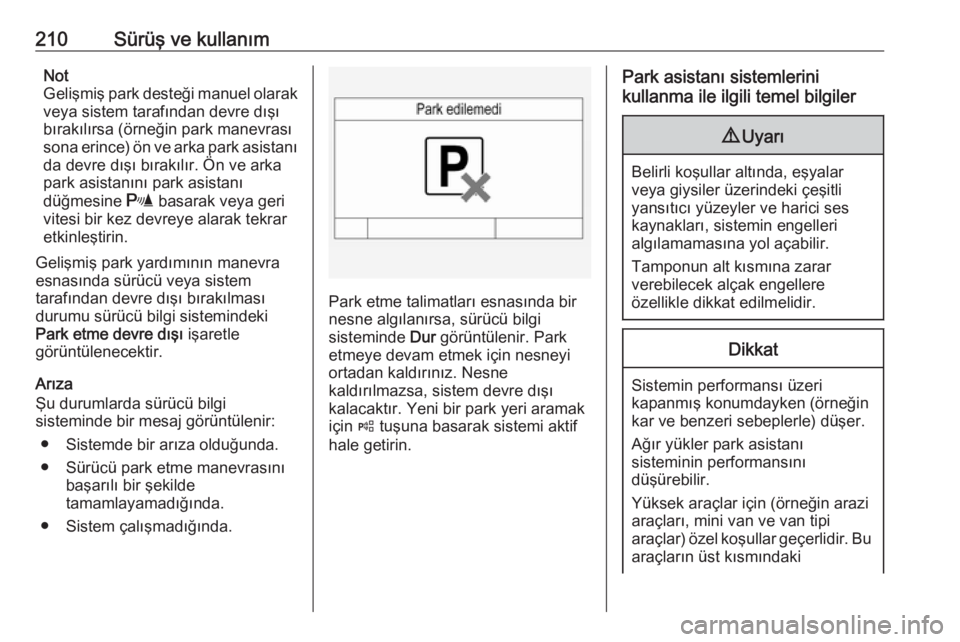

210Sürüş ve kullanımNot
Gelişmiş park desteği manuel olarak
veya sistem tarafından devre dışı
bırakılırsa (örneğin park manevrası
sona erince) ön ve arka park asistanı da devre dışı bırakılır. Ön ve arka
park asistanını park asistanı
düğmesine r basarak veya geri
vitesi bir kez devreye alarak tekrar
etkinleştirin.
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı işaretle
görüntülenecektir.
Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için ( tuşuna basarak sistemi aktif
hale getirin.
Park asistanı sistemlerini
kullanma ile ilgili temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki

Sürüş ve kullanım211nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi, Bilgi Ekranı
içerisindeki ayarlar değiştirilerek
etkinleştirilebilir ve devre dışı
bırakılabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park kılavuzu için, en az 35 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.

212Sürüş ve kullanımNot
Geçen araç geçen araçtan en az
10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Araç şerit değiştirme uyarısı 3 213 ile
donatılmışsa, aynalarda F
sembolü görüntülenir.
Sistem araç ayarlarının
kişiselleştirilmesinde etkinleştirilebilir
veya devre dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 127.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3,5 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği
yaklaşık 0,5 metre ile iki metre
arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 282.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde (Driver Information
Center) bir mesaj görüntülenir. Bir
servise başvurun.

Sürüş ve kullanım213Şerit değiştirme uyarısıYan kör nokta alarmına ek olarak
3 211, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.
Araç şerit değiştirme uyarısı ile
donatılmış ise, yan kör nokta alarmı
her zaman dahildir.
Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Sistem, arkasından yaklaşan ve çokdaha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş sinyalini etkinleştirdiğinde,
şerit değiştirilmemesi için bir uyarı
olarak kehribar rengi F uyarı
simgesi yanıp sönmeye başlar.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Algılama bölgeleri
Sistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 metrelik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 metre ve (A) ve
yak. 70 metre şerit değiştirme
uyarısının arkasına doğru (B) paralel
şeritler üzerinde bir bölgeyi kapsar.
Bölgeler her yan aynada başlar. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.

214Sürüş ve kullanımDevre dışı bırakılmasıŞerit değiştirme uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Araç römork çekiyorsa sistem devre
dışı kalır.
Sistemin devre dışı kalması sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. En iyi
performans için, en kısa zamanda
yol kenarındaki nesneler örneğin
korkuluklar ve belli mesafeli engeller
bulunan düz bir otoyolda kullanın.
Arıza
Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Sistem, belli hava şartlarında(yağmur, dolu, vb.) geçici olarak kör
nokta cisim uyarısı verebilir. Islak bir yolda sürüş veya kuru bir alandanıslak bir alana geçişte, sıçrayan sular bir cisim olarak yorumlanabileceği
için sistemin yanmasına neden
olabilir. Aksi halde sistem korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir
ve sistem servis gerektirmez.
Şerit ihlali, arka tamponun sağ veya
sol köşesi çamur, pislik, kar, buz veya sulu kar ile kaplandığında
çalışmayabilir. Temizleme talimatları
3 282.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Bir
servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.

Sürüş ve kullanım215Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
İşlev Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden devre
dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 127.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.

216Sürüş ve kullanımRenkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.Arka çapraz trafik uyarısı
Arka görüş kamerasına ek olarak3 214, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgi
ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.Radar mesafe sensörleri arka
tamponun yan tarafında yer
almaktadır.9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.

Sürüş ve kullanım217Algılama bölgeleri
Sistem sensörleri aracın arkasındaki
sol veya sağ tarafta yaklaşık
20 metre bir bölgeyi kapsar.
Devre dışı bırakılması
Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Arıza Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Sensörler buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibi
Trafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Hız limiti ve girilmez işaretleri
● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları

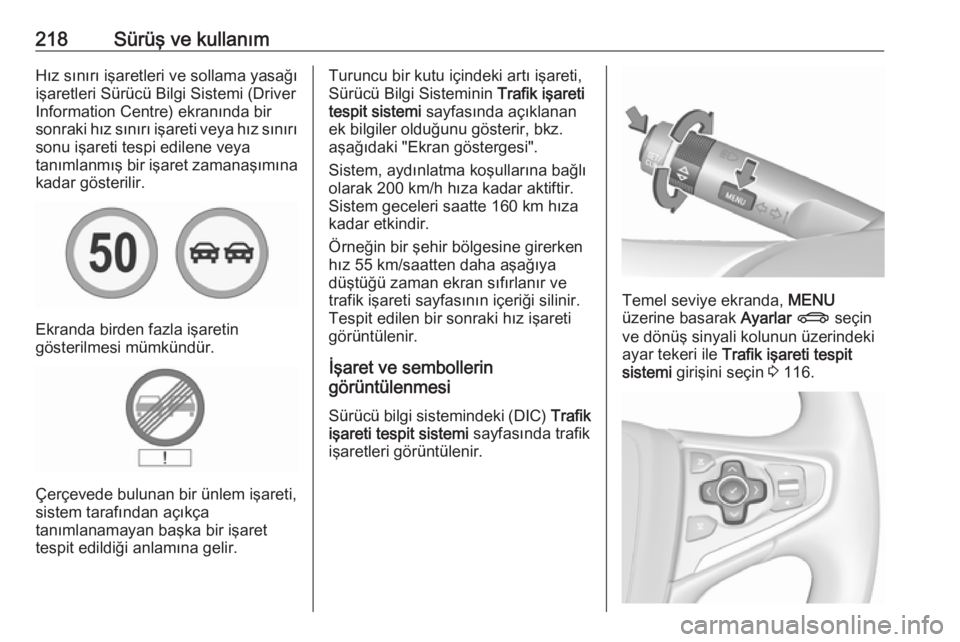

218Sürüş ve kullanımHız sınırı işaretleri ve sollama yasağı
işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırı sonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Turuncu bir kutu içindeki artı işareti,
Sürücü Bilgi Sisteminin Trafik işareti
tespit sistemi sayfasında açıklanan
ek bilgiler olduğunu gösterir, bkz.
aşağıdaki "Ekran göstergesi".
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza kadar etkindir.
Örneğin bir şehir bölgesine girerken
hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesi
Sürücü bilgi sistemindeki (DIC) Trafik
işareti tespit sistemi sayfasında trafik
işaretleri görüntülenir.
Temel seviye ekranda, MENU
üzerine basarak Ayarlar X seçin
ve dönüş sinyali kolunun üzerindeki ayar tekeri ile Trafik işareti tespit
sistemi girişini seçin 3 116.
