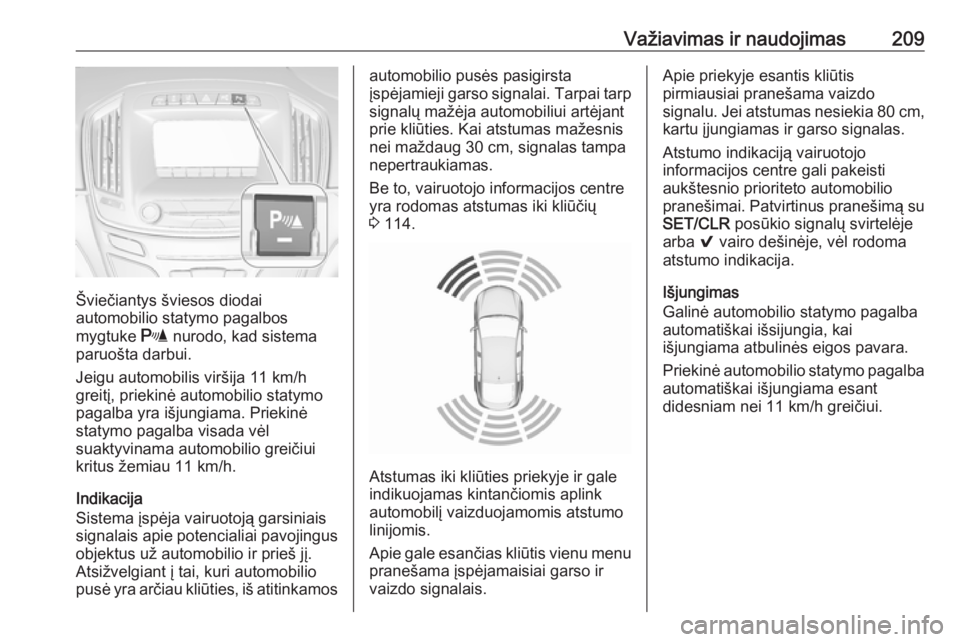

Važiavimas ir naudojimas209
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r nurodo, kad sistema
paruošta darbui.
Jeigu automobilis viršija 11 km/h greitį, priekinė automobilio statymo pagalba yra išjungiama. Priekinė
statymo pagalba visada vėl
suaktyvinama automobilio greičiui
kritus žemiau 11 km/h.
Indikacija
Sistema įspėja vairuotoją garsiniais signalais apie potencialiai pavojingus objektus už automobilio ir prieš jį.
Atsižvelgiant į tai, kuri automobilio
pusė yra arčiau kliūties, iš atitinkamos
automobilio pusės pasigirsta
įspėjamieji garso signalai. Tarpai tarp signalų mažėja automobiliui artėjant
prie kliūties. Kai atstumas mažesnis
nei maždaug 30 cm, signalas tampa
nepertraukiamas.
Be to, vairuotojo informacijos centre
yra rodomas atstumas iki kliūčių
3 114.
Atstumas iki kliūties priekyje ir gale
indikuojamas kintančiomis aplink
automobilį vaizduojamomis atstumo
linijomis.
Apie gale esančias kliūtis vienu menu pranešama įspėjamaisiai garso ir
vaizdo signalais.
Apie priekyje esantis kliūtis
pirmiausiai pranešama vaizdo
signalu. Jei atstumas nesiekia 80 cm ,
kartu įjungiamas ir garso signalas.
Atstumo indikaciją vairuotojo
informacijos centre gali pakeisti
aukštesnio prioriteto automobilio
pranešimai. Patvirtinus pranešimą su
SET/CLR posūkio signalų svirtelėje
arba 9 vairo dešinėje, vėl rodoma
atstumo indikacija.
Išjungimas
Galinė automobilio statymo pagalba
automatiškai išsijungia, kai
išjungiama atbulinės eigos pavara.
Priekinė automobilio statymo pagalba automatiškai išjungiama esant
didesniam nei 11 km/h greičiui.

210Važiavimas ir naudojimas

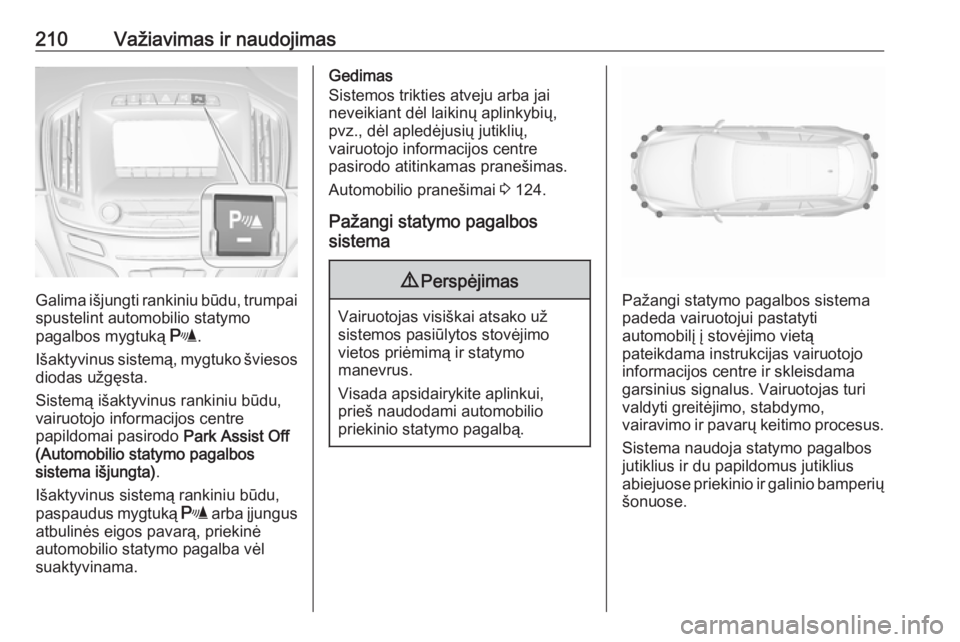

Galima išjungti rankiniu būdu, trumpaispustelint automobilio statymo
pagalbos mygtuką r.
Išaktyvinus sistemą, mygtuko šviesos
diodas užgęsta.
Sistemą išaktyvinus rankiniu būdu,
vairuotojo informacijos centre
papildomai pasirodo Park Assist Off
(Automobilio statymo pagalbos
sistema išjungta) .
Išaktyvinus sistemą rankiniu būdu,
paspaudus mygtuką r arba įjungus
atbulinės eigos pavarą, priekinė
automobilio statymo pagalba vėl
suaktyvinama.
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių,
pvz., dėl apledėjusių jutiklių,
vairuotojo informacijos centre
pasirodo atitinkamas pranešimas.
Automobilio pranešimai 3 124.
Pažangi statymo pagalbos
sistema9 Perspėjimas
Vairuotojas visiškai atsako už
sistemos pasiūlytos stovėjimo
vietos priėmimą ir statymo
manevrus.
Visada apsidairykite aplinkui,
prieš naudodami automobilio
priekinio statymo pagalbą.Pažangi statymo pagalbos sistema
padeda vairuotojui pastatyti
automobilį į stovėjimo vietą
pateikdama instrukcijas vairuotojo
informacijos centre ir skleisdama
garsinius signalus. Vairuotojas turi valdyti greitėjimo, stabdymo,
vairavimo ir pavarų keitimo procesus.
Sistema naudoja statymo pagalbos
jutiklius ir du papildomus jutiklius
abiejuose priekinio ir galinio bamperių
šonuose.

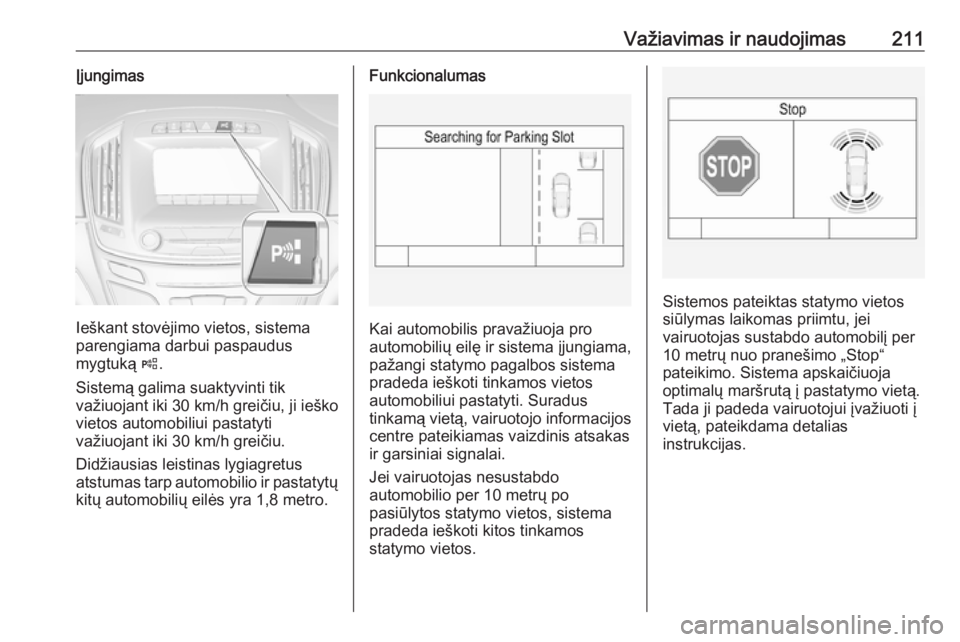

Važiavimas ir naudojimas211Įjungimas
Ieškant stovėjimo vietos, sistema
parengiama darbui paspaudus
mygtuką (.
Sistemą galima suaktyvinti tik
važiuojant iki 30 km/h greičiu, ji ieško vietos automobiliui pastatyti
važiuojant iki 30 km/h greičiu.
Didžiausias leistinas lygiagretus
atstumas tarp automobilio ir pastatytų
kitų automobilių eilės yra 1,8 metro.
Funkcionalumas
Kai automobilis pravažiuoja pro
automobilių eilę ir sistema įjungiama,
pažangi statymo pagalbos sistema
pradeda ieškoti tinkamos vietos
automobiliui pastatyti. Suradus
tinkamą vietą, vairuotojo informacijos
centre pateikiamas vaizdinis atsakas
ir garsiniai signalai.
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema
pradeda ieškoti kitos tinkamos
statymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį per
10 metrų nuo pranešimo „Stop“
pateikimo. Sistema apskaičiuoja
optimalų maršrutą į pastatymo vietą.
Tada ji padeda vairuotojui įvažiuoti į
vietą, pateikdama detalias
instrukcijas.

212Važiavimas ir naudojimas

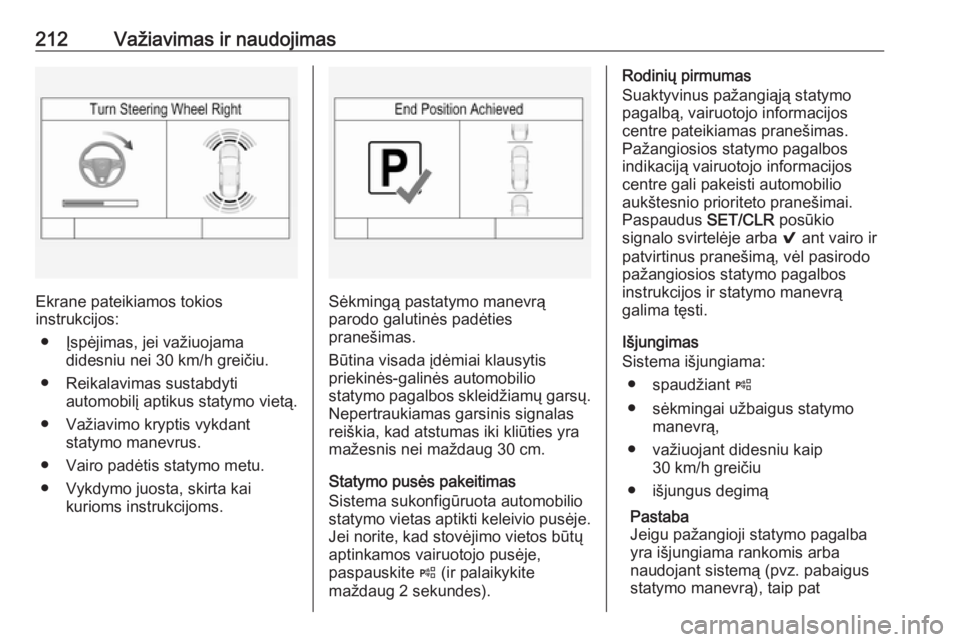

Ekrane pateikiamos tokios
instrukcijos:
● Įspėjimas, jei važiuojama didesniu nei 30 km/h greičiu.
● Reikalavimas sustabdyti automobilį aptikus statymo vietą.
● Važiavimo kryptis vykdant statymo manevrus.
● Vairo padėtis statymo metu.
● Vykdymo juosta, skirta kai kurioms instrukcijoms.Sėkmingą pastatymo manevrą
parodo galutinės padėties
pranešimas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra mažesnis nei maždaug 30 cm.
Statymo pusės pakeitimas
Sistema sukonfigūruota automobilio
statymo vietas aptikti keleivio pusėje. Jei norite, kad stovėjimo vietos būtų
aptinkamos vairuotojo pusėje,
paspauskite ( (ir palaikykite
maždaug 2 sekundes).
Rodinių pirmumas
Suaktyvinus pažangiąją statymo
pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Paspaudus SET/CLR posūkio
signalo svirtelėje arba 9 ant vairo ir
patvirtinus pranešimą, vėl pasirodo
pažangiosios statymo pagalbos
instrukcijos ir statymo manevrą
galima tęsti.
Išjungimas
Sistema išjungiama:
● spaudžiant (
● sėkmingai užbaigus statymo manevrą,
● važiuojant didesniu kaip 30 km/h greičiu
● išjungus degimą
Pastaba
Jeigu pažangioji statymo pagalba yra išjungiama rankomis arba
naudojant sistemą (pvz. pabaigus
statymo manevrą), taip pat

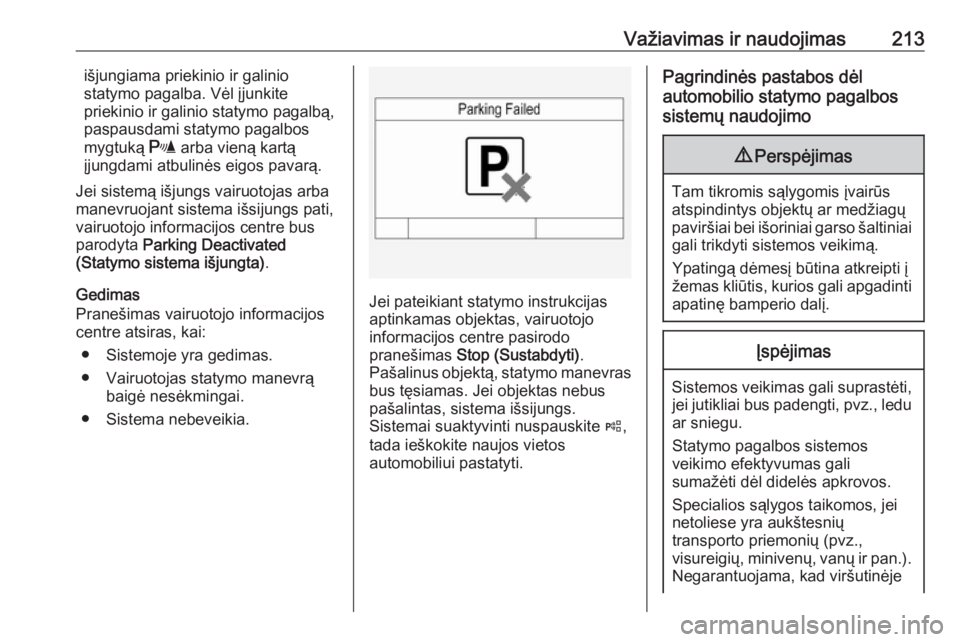

Važiavimas ir naudojimas213išjungiama priekinio ir galinio
statymo pagalba. Vėl įjunkite
priekinio ir galinio statymo pagalbą,
paspausdami statymo pagalbos
mygtuką r arba vieną kartą
įjungdami atbulinės eigos pavarą.
Jei sistemą išjungs vairuotojas arba
manevruojant sistema išsijungs pati,
vairuotojo informacijos centre bus
parodyta Parking Deactivated
(Statymo sistema išjungta) .
Gedimas
Pranešimas vairuotojo informacijos
centre atsiras, kai:
● Sistemoje yra gedimas.
● Vairuotojas statymo manevrą baigė nesėkmingai.
● Sistema nebeveikia.
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (Sustabdyti) .
Pašalinus objektą, statymo manevras
bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite (,
tada ieškokite naujos vietos
automobiliui pastatyti.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje

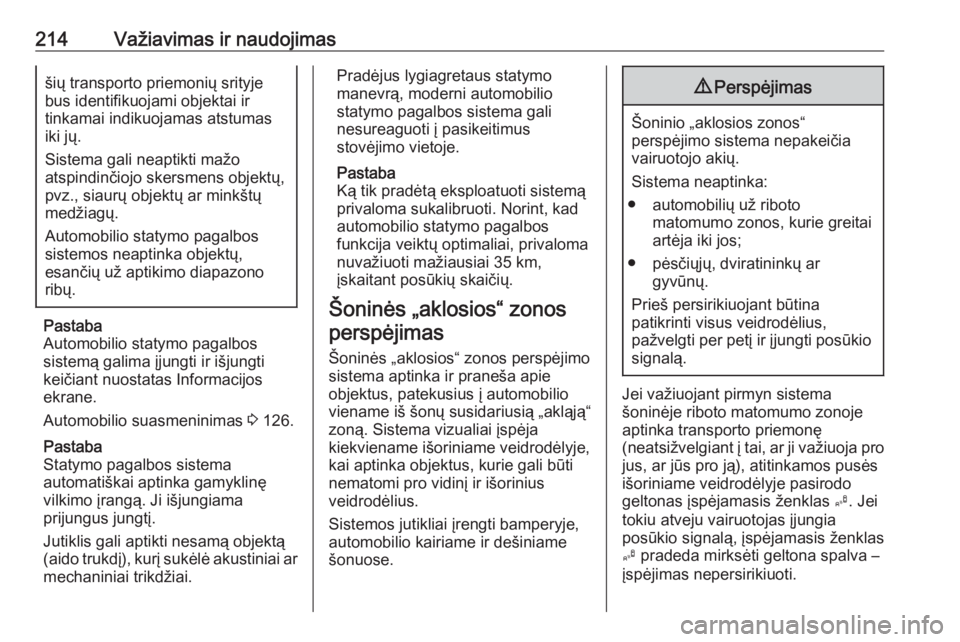

214Važiavimas ir naudojimasšių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono ribų.
Pastaba
Automobilio statymo pagalbos
sistemą galima įjungti ir išjungti
keičiant nuostatas Informacijos
ekrane.
Automobilio suasmeninimas 3 126.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar
mechaniniai trikdžiai.
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Pastaba
Ką tik pradėtą eksploatuoti sistemą
privaloma sukalibruoti. Norint, kad
automobilio statymo pagalbos
funkcija veiktų optimaliai, privaloma
nuvažiuoti mažiausiai 35 km,
įskaitant posūkių skaičių.
Šoninės „aklosios“ zonos perspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio viename iš šonų susidariusią „akląją“zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje, automobilio kairiame ir dešiniame
šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei važiuojant pirmyn sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę
(neatsižvelgiant į tai, ar ji važiuoja pro
jus, ar jūs pro ją), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
geltonas įspėjamasis ženklas B. Jei
tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti geltona spalva –
įspėjimas nepersirikiuoti.

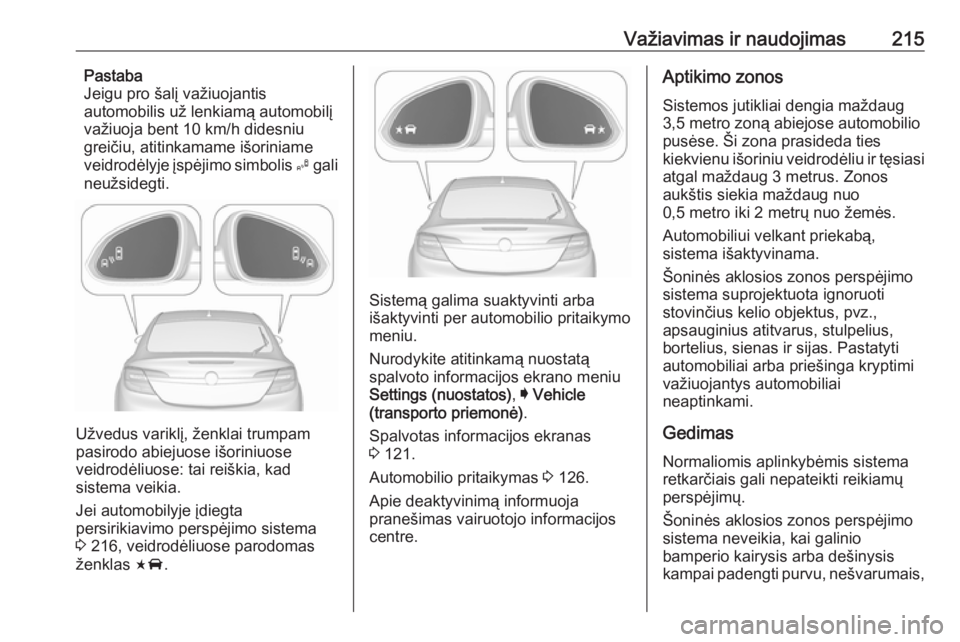

Važiavimas ir naudojimas215Pastaba
Jeigu pro šalį važiuojantis
automobilis už lenkiamą automobilį
važiuoja bent 10 km/h didesniu
greičiu, atitinkamame išoriniame
veidrodėlyje įspėjimo simbolis B gali
neužsidegti.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Jei automobilyje įdiegta
persirikiavimo perspėjimo sistema
3 216, veidrodėliuose parodomas
ženklas F.
Sistemą galima suaktyvinti arba
išaktyvinti per automobilio pritaikymo
meniu.
Nurodykite atitinkamą nuostatą
spalvoto informacijos ekrano meniu Settings (nuostatos) , I Vehicle
(transporto priemonė) .
Spalvotas informacijos ekranas
3 121.
Automobilio pritaikymas 3 126.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3,5 metro zoną abiejose automobilio
pusėse. Ši zona prasideda ties
kiekvienu išoriniu veidrodėliu ir tęsiasi atgal maždaug 3 metrus. Zonos
aukštis siekia maždaug nuo
0,5 metro iki 2 metrų nuo žemės.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Gedimas
Normaliomis aplinkybėmis sistema
retkarčiais gali nepateikti reikiamų
perspėjimų.
Šoninės aklosios zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,

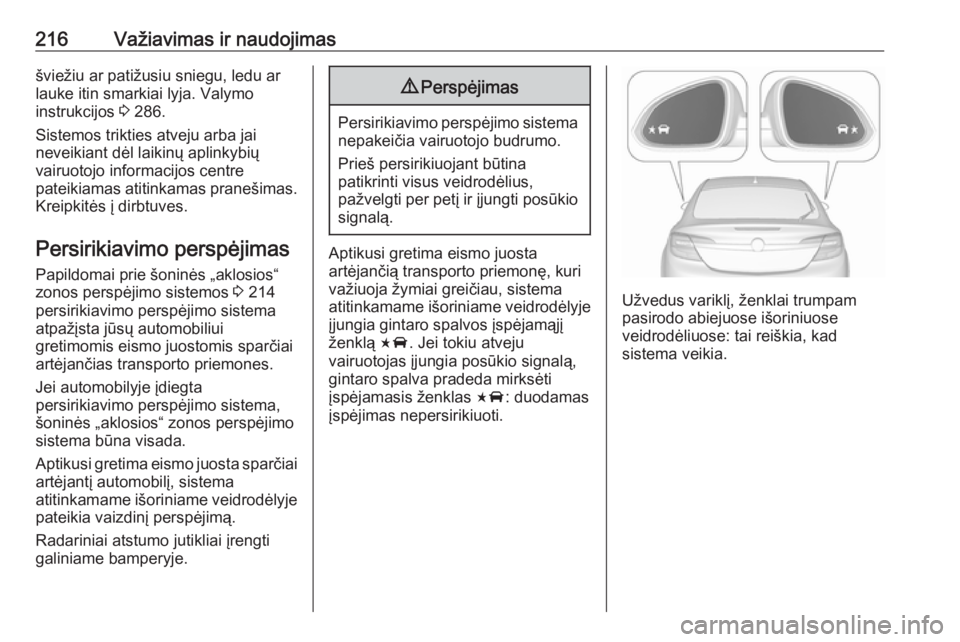

216Važiavimas ir naudojimasšviežiu ar patižusiu sniegu, ledu ar
lauke itin smarkiai lyja. Valymo
instrukcijos 3 286.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Persirikiavimo perspėjimas
Papildomai prie šoninės „aklosios“
zonos perspėjimo sistemos 3 214
persirikiavimo perspėjimo sistema
atpažįsta jūsų automobiliui
gretimomis eismo juostomis sparčiai
artėjančias transporto priemones.
Jei automobilyje įdiegta
persirikiavimo perspėjimo sistema,
šoninės „aklosios“ zonos perspėjimo
sistema būna visada.
Aptikusi gretima eismo juosta sparčiai
artėjantį automobilį, sistema
atitinkamame išoriniame veidrodėlyje
pateikia vaizdinį perspėjimą.
Radariniai atstumo jutikliai įrengti
galiniame bamperyje.9 Perspėjimas
Persirikiavimo perspėjimo sistema
nepakeičia vairuotojo budrumo.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio
signalą.
Aptikusi gretima eismo juosta
artėjančią transporto priemonę, kuri
važiuoja žymiai greičiau, sistema
atitinkamame išoriniame veidrodėlyje įjungia gintaro spalvos įspėjamąjįženklą F. Jei tokiu atveju
vairuotojas įjungia posūkio signalą,
gintaro spalva pradeda mirksėti
įspėjamasis ženklas F: duodamas
įspėjimas nepersirikiuoti.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.

Važiavimas ir naudojimas217Aptikimo zonos
Sistemos jutikliai dengia maždaug
3,5 metrų zoną lygiagrečiai abiem
automobilio šonams ir apie 3 metrus
atgal (šoninė „aklosios zonos“
perspėjimo sistema) (A) bei apie
70 metrų atgal (persirikiavimo
perspėjimo sistema) (B), zonos
registruojamos gretimose eismo
juostose. Zonos prasideda nuo
kiekvieno išorinio veidrodėlio. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.
Išjungimas
Persirikiavimo perspėjimo sistemą
galima suaktyvinti arba išaktyvinti
automobilio pritaikymo meniu
(spalvotame informacijos ekrane).
Nurodykite atitinkamą nuostatą
spalvoto informacijos ekrano meniu
Settings (nuostatos) , I Vehicle
(transporto priemonė) .
Spalvotas informacijos ekranas
3 121.
Automobilio pritaikymas 3 126.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Išjungimą nurodo pranešimas
vairuotojo informacijos centre.
Pastaba
Ką tik pradėtą eksploatuoti sistemą privaloma sukalibruoti. Siekdami
optimalaus veikimo, kaip įmanoma
greičiau tam tikrą atstumą
pavažiuokite tiesia automagistrale
su šalikelės objektais, pvz.,
apsauginiais atitvarais ar barjerais.Gedimas
Atsitiktiniai nepagrįsti perspėjimai gali
būti pateikiami normaliomis
sąlygomis arba staigiame posūkyje.
Sistema gali laikinai perspėti apie
riboto matomumo zonoje esančius
objektus susidarius tam tikroms oro
sąlygoms (lyjant, krentant krušai ir
pan.). Važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į
šlapią, sistema gali įjungti lemputę,
nes vandens purslai gali būti palaikyti objektu. Kitaip sistema gali pradėtiregistruoti kelio atitvarus, kelio
ženklus, medžius, krūmus ir kitus
nejudančius objektus. Tai normalu ir
sistemos aptarnauti nereikia.
Persirikiavimo perspėjimo sistema
gali nesuveikti, kai galinio bamperio
kairysis arba dešinysis kampai
padengti purvu, nešvarumais,
šviežiu, patižusiu sniegu ar ledu.
Valymo instrukcijos 3 286.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.

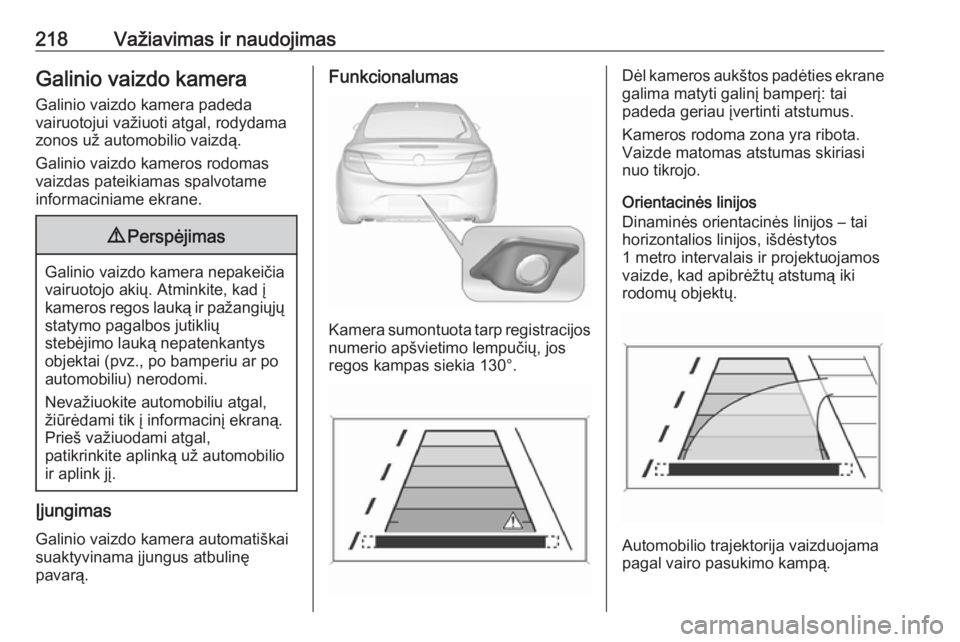

218Važiavimas ir naudojimasGalinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas spalvotame informaciniame ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir pažangiųjų statymo pagalbos jutiklių
stebėjimo lauką nepatenkantys
objektai (pvz., po bamperiu ar po
automobiliu) nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Funkcionalumas
Kamera sumontuota tarp registracijos numerio apšvietimo lempučių, jos
regos kampas siekia 130°.
Dėl kameros aukštos padėties ekrane
galima matyti galinį bamperį: tai
padeda geriau įvertinti atstumus.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos
1 metro intervalais ir projektuojamos
vaizde, kad apibrėžtų atstumą iki
rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
