OPEL INSIGNIA 2016.5 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky99PřehledOUkazatele směru 3 104XPřipomenutí bezpečnost‐
ního pásu 3 104vAirbag a předpínače
bezpečnostních pásů
3 105VVypnutí airbagu 3 105pSystém dobíjení 3 106ZKontrolka nesprávné
funkce 3 106RSystém brzd a spojky
3 106-Sešlápněte pedál 3 106mElektrická parkovací
brzda 3 107jPorucha elektrické parko‐
vací brzdy 3 107uProtiblokovací systém
brzd (ABS) 3 107[ nebo
RŘazení vyššího převodo‐
vého stupně 3 107cŘízení měnící sílu 3 107EVzdálenost vepředu
3 108)Varování o opuštění jízd‐
ního pruhu 3 108rUltrazvukový parkovací
asistent 3 108nElektronická stabilizace
vozidla vypnuta 3 108bElektronická stabilizace
vozidla a systém kontroly
trakce 3 108kSystém kontroly trakce
vypnut 3 108WTeplota chladicí kapaliny
motoru 3 108!Žhavení 3 109%Filtr pevných částic
3 109YKapalina AdBlue 3 109wSystém sledování tlaku
vzduchu v pneumatikách
3 109ITlak motorového oleje
3 109i nebo
YNízká hladina paliva
3 110dImobilizér 3 110DAutomatické vypnutí
Autostop 3 1108Vnější osvětlení 3 110CDálková světla 3 110lPodpora ovládání dálko‐
vých světel 3 110fAdaptivní přední osvě‐
tlení 3 110>Světlo do mlhy 3 111rZadní světlo do mlhy
3 111mTempomat 3 111

100Přístroje a ovládací prvkyC nebo
mAdaptivní tempomat
3 111ADetekováno vozidlo
vpředu 3 111LOmezovač rychlosti
3 111LAsistent dopravního
značení 3 112hOtevřené dveře 3 112

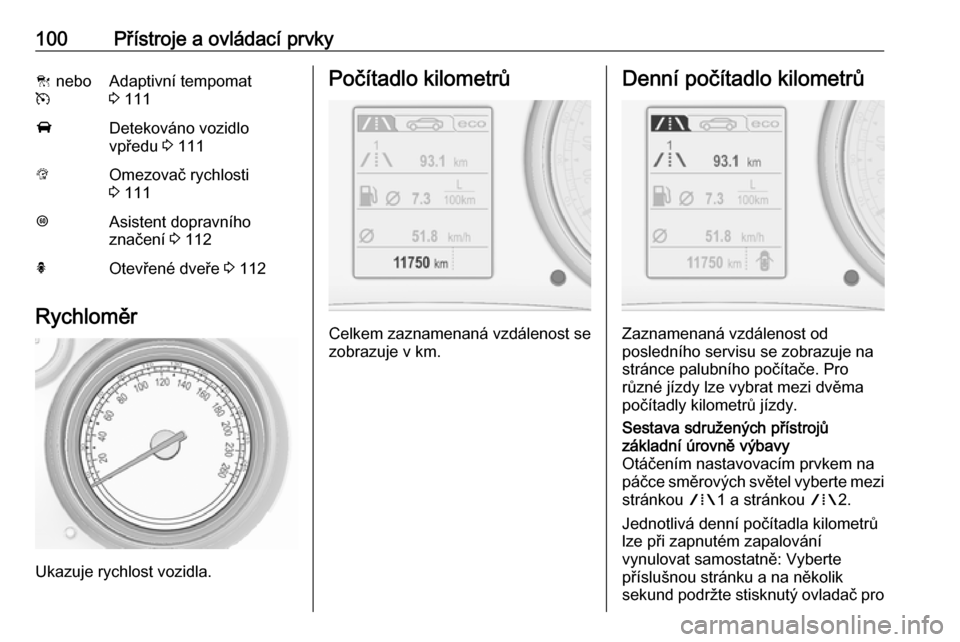

Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů
Zaznamenaná vzdálenost od
posledního servisu se zobrazuje na
stránce palubního počítače. Pro
různé jízdy lze vybrat mezi dvěma
počítadly kilometrů jízdy.
Sestava sdružených přístrojů
základní úrovně výbavy
Otáčením nastavovacím prvkem na
páčce směrových světel vyberte mezi
stránkou W1 a stránkou W2.
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku a na několik
sekund podržte stisknutý ovladač pro

Přístroje a ovládací prvky101vynulování nebo stiskněte tlačítko
SET/CLR na páčce směrových
světel.Sestava sdružených přístrojů střední a vyšší úrovně výbavy
Stisknutím o na volantu vyberte
stránku Cesta A nebo Cesta B na
stránce Info.
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
> . Potvrďte stisknutím tlačítka 9.
Všeobecné informace
Počítadlo kilometrů jízdy počítá do
vzdálenosti 2000 km a potom začne
znovu od nuly.
Informační centrum řidiče 3 112.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru při každé zařazené
rychlosti.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje úroveň hladiny paliva nebo
plynu v nádrži, podle provozního
režimu.
Šipka udává stranu vozidla, na které
jsou umístěna dvířka plnicího hrdla
palivové nádrže.

102Přístroje a ovládací prvkyPokud je hladina v nádrži nízká,
rozsvítí kontrolka i nebo Y. Pokud
kontrolka bliká, okamžitě doplňte
palivo.
Během provozu na zkapalněný plyn
systém automaticky přepne na
benzín, jsou-li plynové nádrže
prázdné 3 102.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo, může být doplněné množství méněnež specifikovaný objem nádrže.

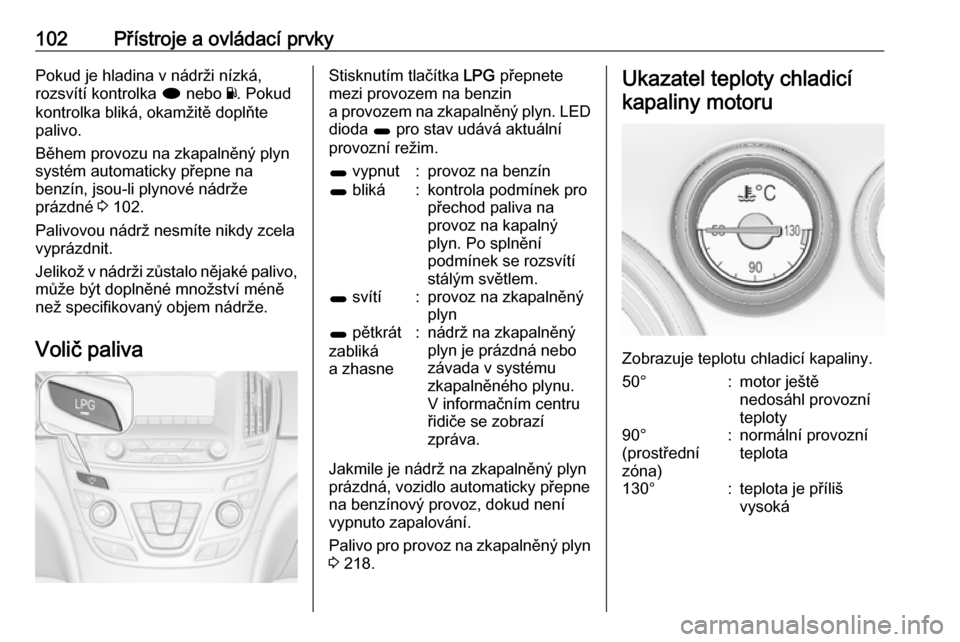

Volič palivaStisknutím tlačítka LPG přepnete
mezi provozem na benzin
a provozem na zkapalněný plyn. LED
dioda 1 pro stav udává aktuální
provozní režim.1 vypnut:provoz na benzín1 bliká:kontrola podmínek pro
přechod paliva na
provoz na kapalný
plyn. Po splnění
podmínek se rozsvítí
stálým světlem.1 svítí:provoz na zkapalněný
plyn1 pětkrát
zabliká
a zhasne:nádrž na zkapalněný
plyn je prázdná nebo
závada v systému
zkapalněného plynu.
V informačním centru
řidiče se zobrazí
zpráva.
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zkapalněný plyn 3 218.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50°:motor ještě
nedosáhl provozní
teploty90°
(prostřední
zóna):normální provozní
teplota130°:teplota je příliš
vysoká

Přístroje a ovládací prvky103Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Nabídka zbývající životnosti oleje se
zobrazuje v informačním centru řidiče 3 112.
Na displeji základní úrovně výbavy
vyberte nabídku Nastav. stisknutím
MENU na páčce ukazatelů směru.
Otáčením nastavovacím kolečkem
vyberte stránku Zbývající životnost
oleje .
Na displeji střední úrovně výbavy
vyberte nabídku Informace stisknutím
tlačítka p na volantu. Stisknutím
tlačítka P vyberte stránku Zbývající
životnost oleje .
Zbývající životnost oleje je udávána
v procentech.
Vynulování
U displeje základní úrovně výbavy
stisknutím tlačítka SET/CLR na
páčce směrových světel na několik
sekund provedete resetování.
Zapalování musí být zapnuté, ale motor je vypnutý.

104Přístroje a ovládací prvkyNa displeji střední úrovně výbavystiskněte tlačítko > na volantu
a otevřete podsložku. Vyberte
Resetovat a potvrďte stisknutím
tlačítka 9 na několik sekund.
Zapalování musí být zapnuté, ale
motor je vypnutý.
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí
Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Servisní informace 3 281.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Přizapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Viz všechny kontrolky na různých
sestavách sdružených přístrojů 3 94.
Ukazatel směru O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 240, pojistek
3 251.
Ukazatele směru 3 138.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
Kontrolka X pro sedadlo řidiče na
sestavě sdružených přístrojů se
rozsvítí nebo začne červeně blikat.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně ve středové
konzole, pokud je sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu
maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.

Přístroje a ovládací prvky105Stav bezpečnostních pásů na
zadních sedadlech, sestava
sdružených přístrojů základní
úrovně výbavy
Kontrolka X v informačním centru
řidiče bliká nebo svítí.
Svítí
Po nastartování motoru při zapnutém
bezpečnostním pásu.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.
Zapnutí bezpečnostního pásu 3 56.
Stav bezpečnostních pásů na zadních sedadlech, sestava
sdružených přístrojů střední
a vyšší úrovně výbavy
Kontrolka X se rozsvítí zeleně nebo
šedě na sestavě sdružených přístrojů po nastartování motoru.
Svítí červeně
Sedadlo je obsazeno a bezpečnostní
pás není zapnutý.Svítí zeleně
Sedadlo je obsazeno a bezpečnostní pás je zapnutý.
Svítí šedě
Sedadlo není obsazeno.
Zapnutí bezpečnostního pásu 3 56.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 55, 3 58.
Vypnutí airbagu
V svítí žlutě.
Airbag předního spolujezdce je
aktivní.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 63.

106Přístroje a ovládací prvky9Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin.
U vznětových motorů nemusí být
eventuálně umožněn proces čištění
filtru pevných částic.
Neprodleně vyhledejte pomoc
v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození
katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Systém brzd a spojky
R svítí červeně.Příliš nízká hladina brzdové
a spojkové kapaliny, pokud není zabrzděna ruční parkovací brzda
3 237.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Rozsvítí se při zabrzdění ruční
parkovací brzdy při zapnutém
zapalování 3 177.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 177.
Pro nastartování motoru v režimu
Autostop je nutné sešlápnout
spojkový pedál. Systém Stop-start
3 162.

Přístroje a ovládací prvky107BlikáPro hlavní start motoru je nutné
sešlápnout spojkový pedál 3 17,
3 161.
U displeje střední a vyšší úrovně
výbavy se zpráva s výzvou
k sešlápnutí pedálu zobrazuje na
informačním displeji řidiče 3 121.
Elektrická parkovací brzda m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 177.
Bliká
Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna.
Sešlápněte brzdový pedál a pokuste
se znovu nastavit systém, nejdříve
odbrzděním a poté zabrzděním
elektrické parkovací brzdy. Pokud m
stále bliká, nejezděte s vozidlem
a vyhledejte pomoc v servisu.Porucha elektrické
parkovací brzdy
j svítí nebo bliká žlutě.
Svítí Elektrická parkovací brzda pracuje sesníženou účinností 3 177.
Bliká
Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Protiblokovací systém brzd 3 176.
Řazení směrem nahoru V okamžiku, kdy je doporučeno
řazení směrem nahoru se zobrazí indikace [ nebo R s číslem dalšího
vyššího převodového stupně.
U některých verzí se indikace
převodového stupně zobrazuje
v informačním centru řidiče jako celá
stránka 3 112.
Řízení měnící sílu c svítí žlutě.
Porucha systému měnící se síly
řízení. Toto může vézt ke zvětšení
nebo zmenšení síly řízení. Obraťte se
na servis.

108Přístroje a ovládací prvkyVzdálenost vepředuSymbol E indikuje pomocí vyplnění
lišty vzdálenosti nastavení
vzdálenosti vepředu adaptivního
tempomatu nebo citlivosti výstrahy
před kolizí vepředu.
Adaptivní tempomat 3 187.
Výstraha před kolizí vpředu 3 194.
Varování o opuštění jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě
Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Ultrazvukový parkovacíasistent
r svítí žlutě.
Porucha v systémunebo
Závada z důvodu znečištěných
snímačů nebo zakrytých snímačů
ledem či sněhem
nebo
Rušení z důvodu vnějších zdrojů
ultrazvuku. Jakmile je zdroj rušení
odstraněn, systém bude pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 200.
Elektronické řízení stability vypnuto
n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.Svítí
V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojen. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 180,
systém kontroly trakce 3 179.
Vypnutí systému kontroly prokluzu
k svítí žlutě.
Systém je vypnutý.
Teplota chladicí kapaliny motoru
W svítí červeně.
