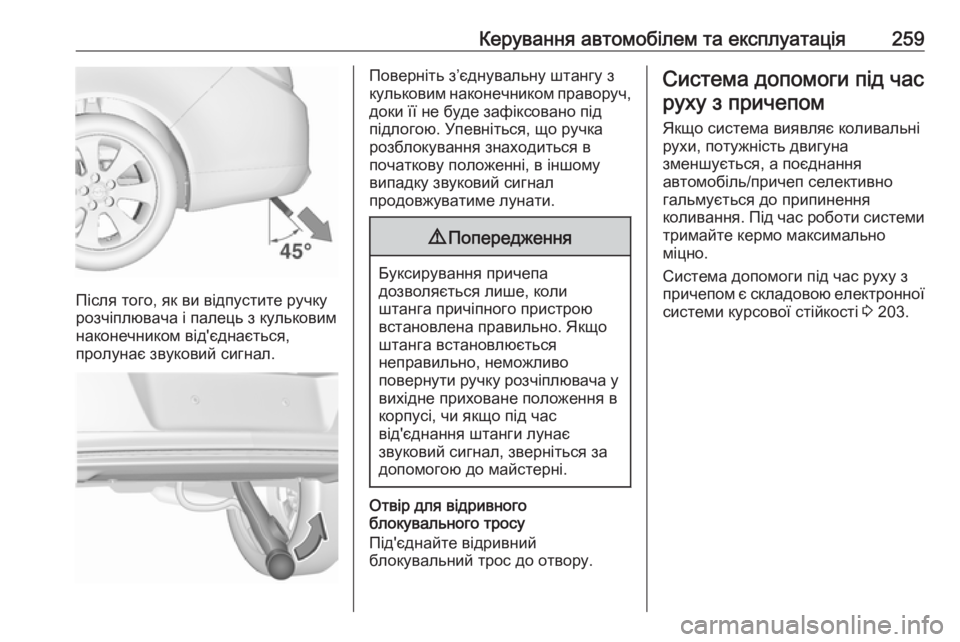

Керування автомобілем та експлуатація259
Після того, як ви відпустите ручку
розчіплювача і палець з кульковим наконечником від'єднається,
пролунає звуковий сигнал.
Поверніть з’єднувальну штангу з
кульковим наконечником праворуч,
доки її не буде зафіксовано під
підлогою. Упевніться, що ручка
розблокування знаходиться в
початкову положенні, в іншому
випадку звуковий сигнал
продовжуватиме лунати.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга встановлюється
неправильно, неможливо
повернути ручку розчіплювача у вихідне приховане положення вкорпусі, чи якщо під час
від'єднання штанги лунає
звуковий сигнал, зверніться за
допомогою до майстерні.
Отвір для відривного
блокувального тросу
Під'єднайте відривний
блокувальний трос до отвору.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причеп селективно гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Система допомоги під час руху з
причепом є складовою електронної
системи курсової стійкості 3 203.

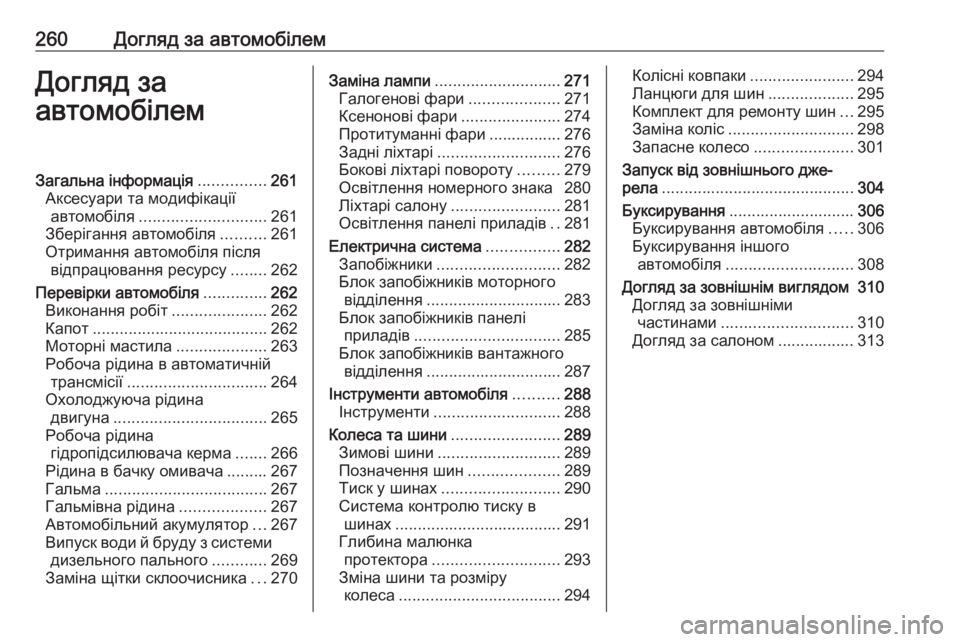

260Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............261
Аксесуари та модифікації автомобіля ............................ 261
Зберігання автомобіля ..........261
Отримання автомобіля після відпрацювання ресурсу ........262
Перевірки автомобіля ..............262
Виконання робіт .....................262
Капот ....................................... 262
Моторні мастила ....................263
Робоча рідина в автоматичній трансмісії ............................... 264
Охолоджуюча рідина двигуна .................................. 265
Робоча рідина гідропідсилювача керма .......266
Рідина в бачку омивача ......... 267
Гальма .................................... 267
Гальмівна рідина ...................267
Автомобільний акумулятор ...267
Випуск води й бруду з системи дизельного пального ............269
Заміна щітки склоочисника ...270Заміна лампи ............................ 271
Галогенові фари ....................271
Ксенонові фари ......................274
Протитуманні фари ................ 276
Задні ліхтарі ........................... 276
Бокові ліхтарі повороту .........279
Освітлення номерного знака 280
Ліхтарі салону ........................ 281
Освітлення панелі приладів ..281
Електрична система ................282
Запобіжники ........................... 282
Блок запобіжників моторного відділення .............................. 283
Блок запобіжників панелі приладів ................................ 285
Блок запобіжників вантажного відділення .............................. 287
Інструменти автомобіля ..........288
Інструменти ............................ 288
Колеса та шини ........................289
Зимові шини ........................... 289
Позначення шин ....................289
Тиск у шинах .......................... 290
Система контролю тиску в шинах ..................................... 291
Глибина малюнка протектора ............................ 293
Зміна шини та розміру колеса .................................... 294Колісні ковпаки.......................294
Ланцюги для шин ...................295
Комплект для ремонту шин ...295
Заміна коліс ............................ 298
Запасне колесо ......................301
Запуск від зовнішнього дже‐
рела ........................................... 304
Буксирування ............................ 306
Буксирування автомобіля .....306
Буксирування іншого автомобіля ............................ 308
Догляд за зовнішнім виглядом 310 Догляд за зовнішнімичастинами ............................. 310
Догляд за салоном ................. 313

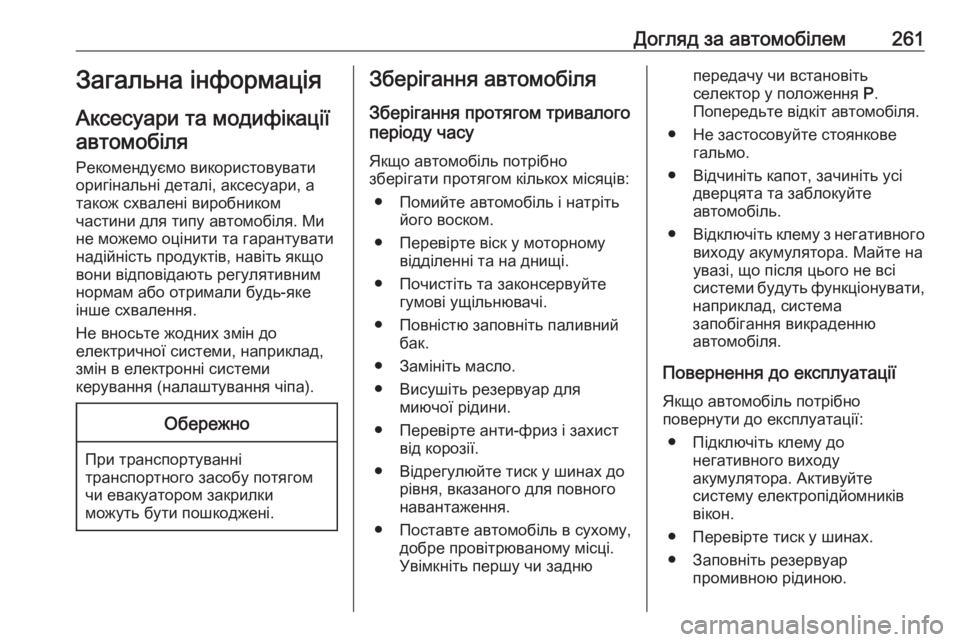

Догляд за автомобілем261Загальна інформація
Аксесуари та модифікації автомобіля
Рекомендуємо використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для типу автомобіля. Ми
не можемо оцінити та гарантувати
надійність продуктів, навіть якщо
вони відповідають регулятивним
нормам або отримали будь-яке
інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відділенні та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замiнiть масло.
● Висушіть резервуар для миючої рідини.
● Перевірте анти-фриз і захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи заднюпередачу чи встановіть
селектор у положення P.
Попередьте відкіт автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу акумулятора. Майте на
увазі, що після цього не всі
системи будуть функціонувати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу
акумулятора. Активуйте
систему електропідйомників
вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар промивною рідиною.

262Догляд за автомобілем● Перевірте рівень масла вдвигуні.
● Перевірте рівень охолоджуючої рідини.
● За потреби встановіть номерний знак.
Отримання автомобіля після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте лише
авторизованим центрам
переробки.
Переробка автомобілів, які
працюють на газі, має проводитися
в авторизованих сервісних
центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

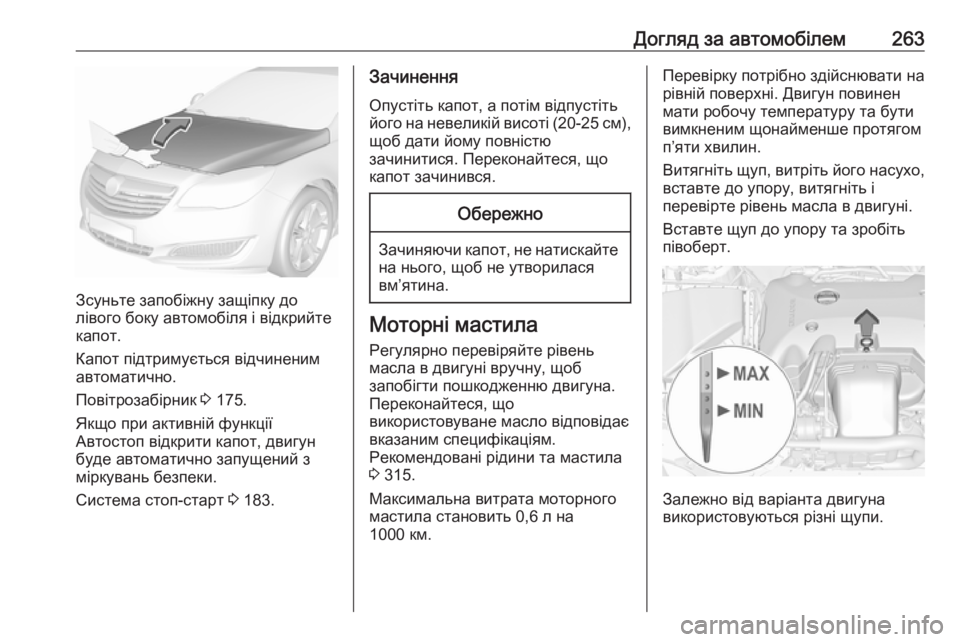

Догляд за автомобілем263
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте
капот.
Капот підтримується відчиненим автоматично.
Повітрозабірник 3 175.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Система стоп-старт 3 183.
Зачинення
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю зачинитися. Переконайтеся, що
капот зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Регулярно перевіряйте рівень
масла в двигуні вручну, щоб
запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає вказаним специфікаціям.
Рекомендовані рідини та мастила
3 315.
Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути вимкненим щонайменше протягомп’яти хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.

264Догляд за автомобілем

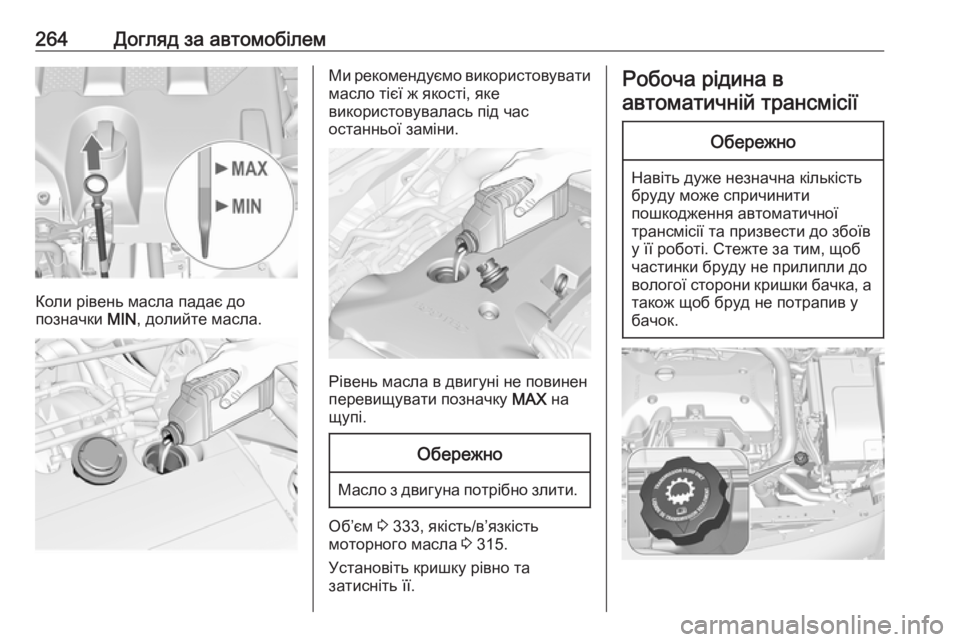

Коли рівень масла падає до
позначки MIN, долийте масла.
Ми рекомендуємо використовувати
масло тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Обережно
Масло з двигуна потрібно злити.
Об’єм 3 333, якість/в’язкість
моторного масла 3 315.
Установіть кришку рівно та
затисніть її.
Робоча рідина в
автоматичній трансмісіїОбережно
Навіть дуже незначна кількість
бруду може спричинити
пошкодження автоматичної
трансмісії та призвести до збоїв
у її роботі. Стежте за тим, щоб
частинки бруду не прилипли до вологої сторони кришки бачка, а
також щоб бруд не потрапив у бачок.

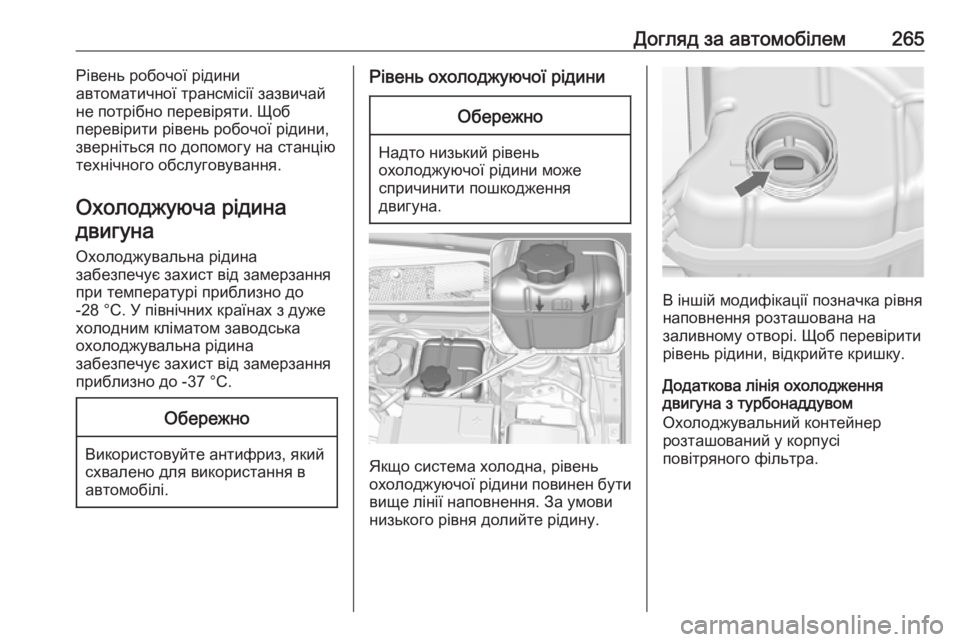

Догляд за автомобілем265Рівень робочої рідини
автоматичної трансмісії зазвичай
не потрібно перевіряти. Щоб
перевірити рівень робочої рідини,
зверніться по допомогу на станцію
технічного обслуговування.
Охолоджуюча рідина двигуна
Охолоджувальна рідина
забезпечує захист від замерзання
при температурі приблизно до
-28 °C. У північних країнах з дуже
холодним кліматом заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
В іншій модифікації позначка рівня
наповнення розташована на
заливному отворі. Щоб перевірити
рівень рідини, відкрийте кришку.
Додаткова лінія охолодження
двигуна з турбонаддувом
Охолоджувальний контейнер
розташований у корпусі
повітряного фільтра.

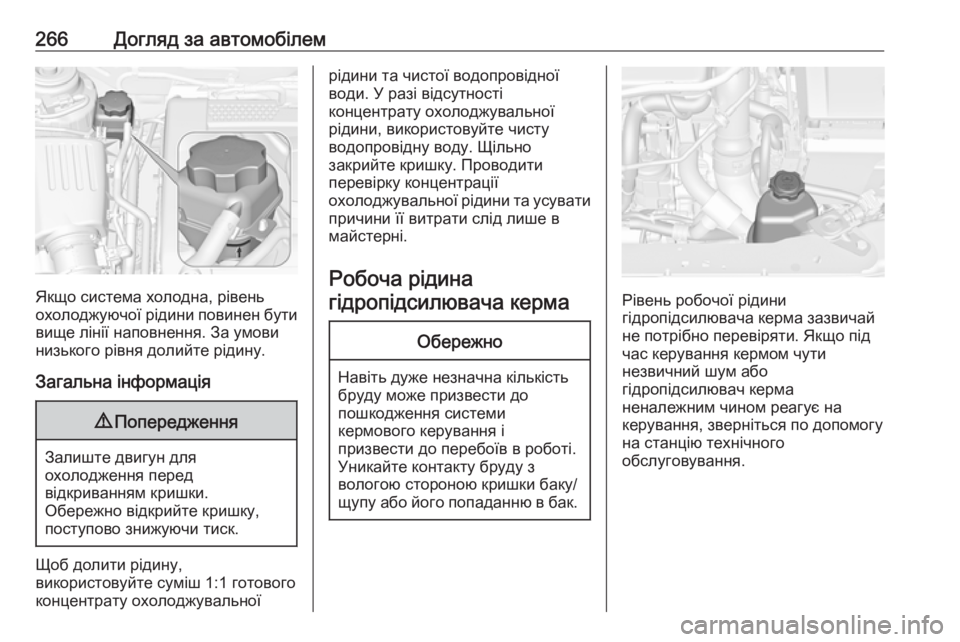

266Догляд за автомобілем
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
Загальна інформація
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Щоб долити рідину,
використовуйте суміш 1:1 готового
концентрату охолоджувальної
рідини та чистої водопровідної
води. У разі відсутності
концентрату охолоджувальної
рідини, використовуйте чисту
водопровідну воду. Щільно
закрийте кришку. Проводити
перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.
Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку/
щупу або його попаданню в бак.
Рівень робочої рідини
гідропідсилювача керма зазвичай
не потрібно перевіряти. Якщо під
час керування кермом чути
незвичний шум або
гідропідсилювач керма
неналежним чином реагує на
керування, зверніться по допомогу
на станцію технічного
обслуговування.

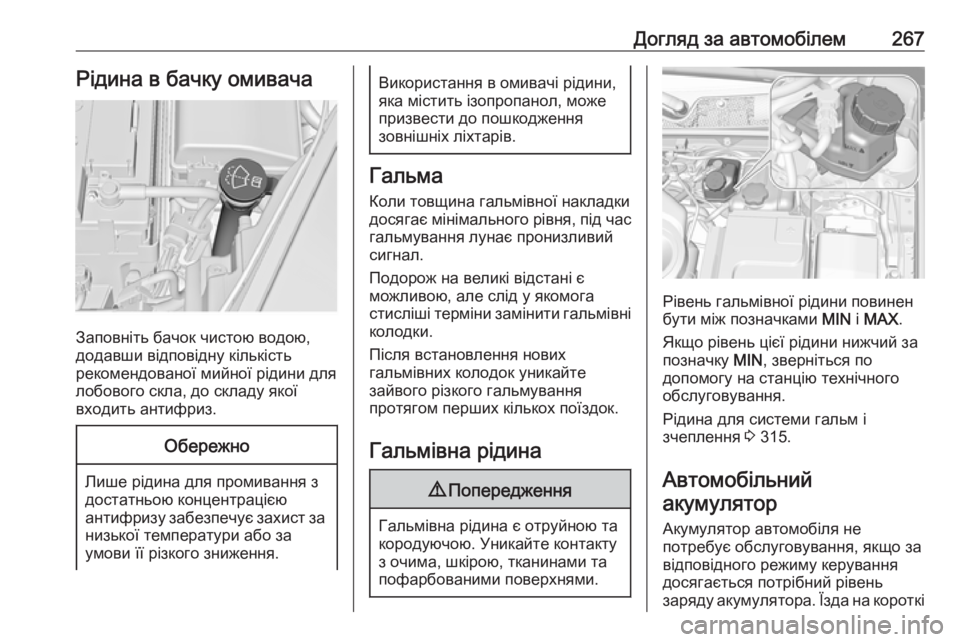

Догляд за автомобілем267Рідина в бачку омивача
Заповніть бачок чистою водою,
додавши відповідну кількість
рекомендованої мийної рідини для
лобового скла, до складу якої
входить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Використання в омивачі рідини,
яка містить ізопропанол, може
призвести до пошкодження
зовнішніх ліхтарів.
Гальма
Коли товщина гальмівної накладки
досягає мінімального рівня, під час гальмування лунає пронизливий
сигнал.
Подорож на великі відстані є
можливою, але слід у якомога
стисліші терміни замінити гальмівні
колодки.
Після встановлення нових
гальмівних колодок уникайте
зайвого різкого гальмування
протягом перших кількох поїздок.
Гальмівна рідина
9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини повинен
бути між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 315.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування
досягається потрібний рівень
заряду акумулятора. Їзда на короткі

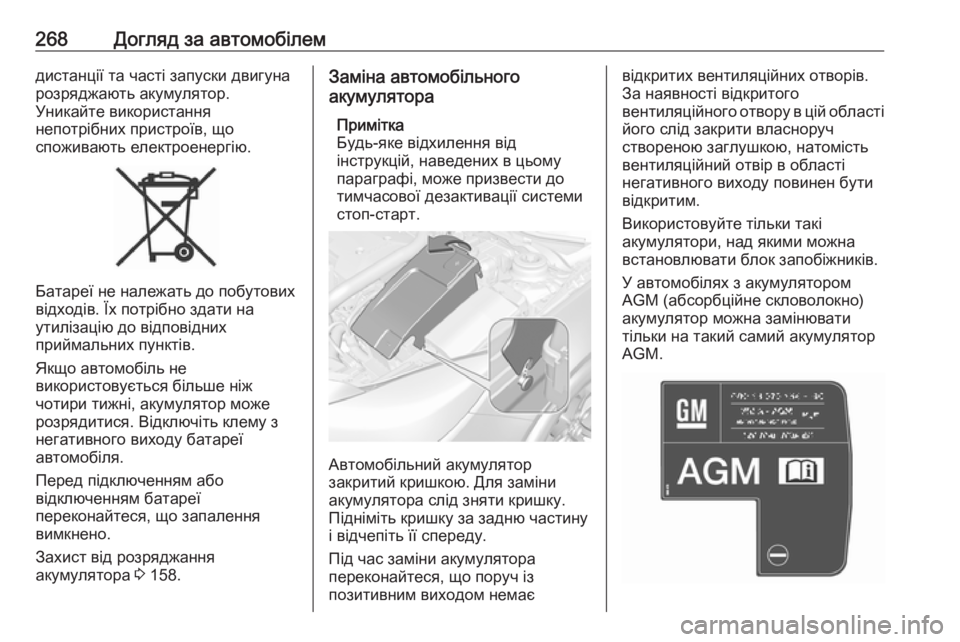

268Догляд за автомобілемдистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Батареї не належать до побутових
відходів. Їх потрібно здати на
утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше ніж
чотири тижні, акумулятор може розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Захист від розряджання
акумулятора 3 158.
Заміна автомобільного
акумулятора
Примітка
Будь-яке відхилення від
інструкцій, наведених в цьому
параграфі, може призвести до
тимчасової дезактивації системи стоп-старт.
Автомобільний акумулятор
закритий кришкою. Для заміни
акумулятора слід зняти кришку. Підніміть кришку за задню частинуі відчепіть її спереду.
Під час заміни акумулятора
переконайтеся, що поруч із
позитивним виходом немає
відкритих вентиляційних отворів.
За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Використовуйте тільки такі
акумулятори, над якими можна
встановлювати блок запобіжників.
У автомобілях з акумулятором
AGM (абсорбційне скловолокно)
акумулятор можна замінювати
тільки на такий самий акумулятор
AGM.
