Догляд за автомобілем269Акумулятор AGM можна розпізнати
по ярлику на акумуляторі. Ми
рекомендуємо використовувати фірмовий акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до погіршення ходових
характеристик.
Для заміни акумулятора рекомендується звертатися на
СТО.
Система стоп-старт 3 183.
Заряджання автомобільного акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 304.
Попереджувальна табличка
Значення символів: ● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщо
двигун не запускається, зверніться
по допомогу до найближчої
майстерні.

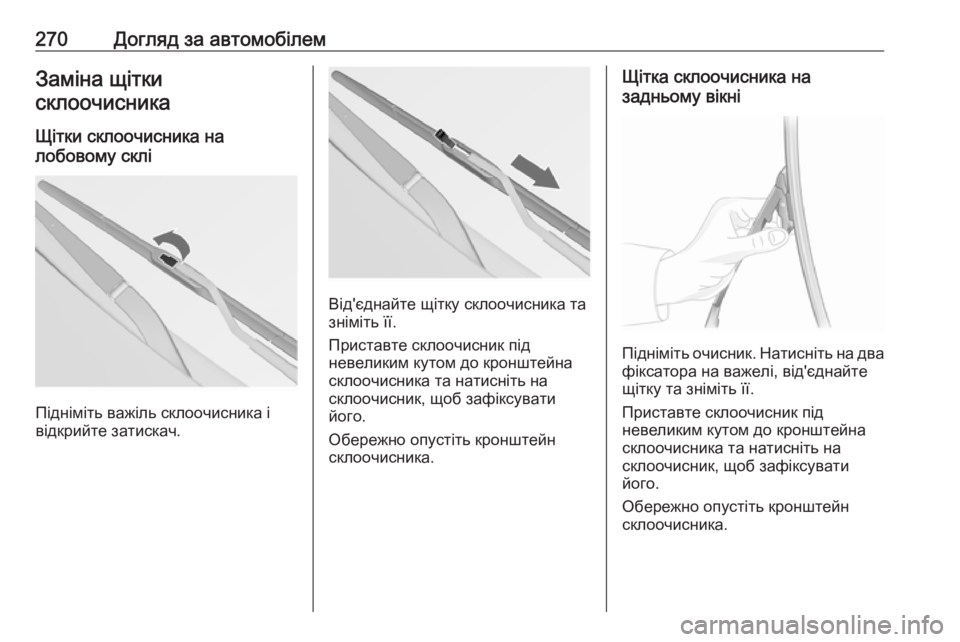

270Догляд за автомобілемЗаміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Підніміть важіль склоочисника і
відкрийте затискач.
Від'єднайте щітку склоочисника та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому вікні
Підніміть очисник. Натисніть на два
фіксатора на важелі, від'єднайте
щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

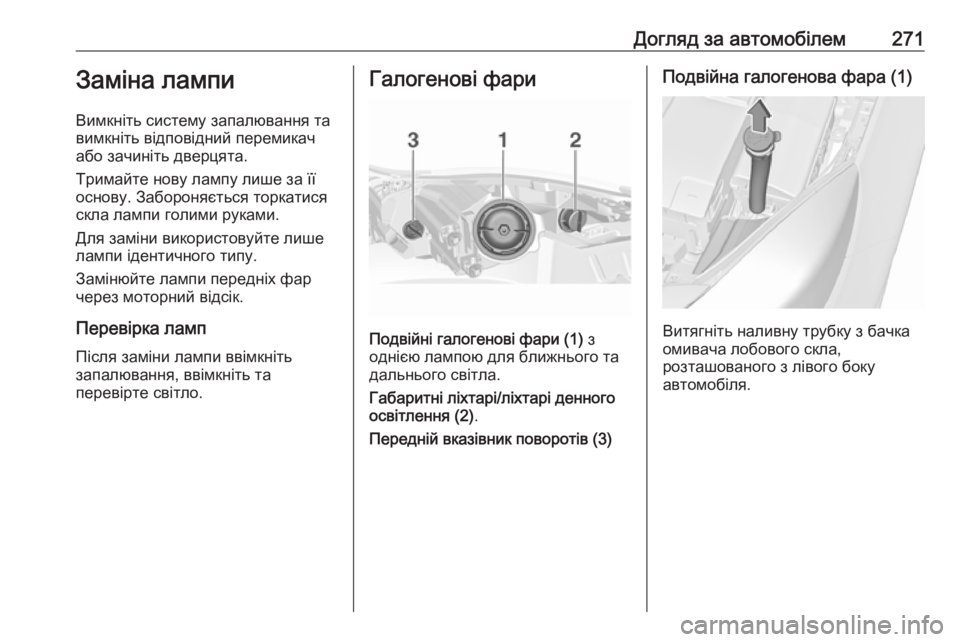

Догляд за автомобілем271Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.Галогенові фари
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Передній вказівник поворотів (3)
Подвійна галогенова фара (1)
Витягніть наливну трубку з бачка
омивача лобового скла,
розташованого з лівого боку
автомобіля.

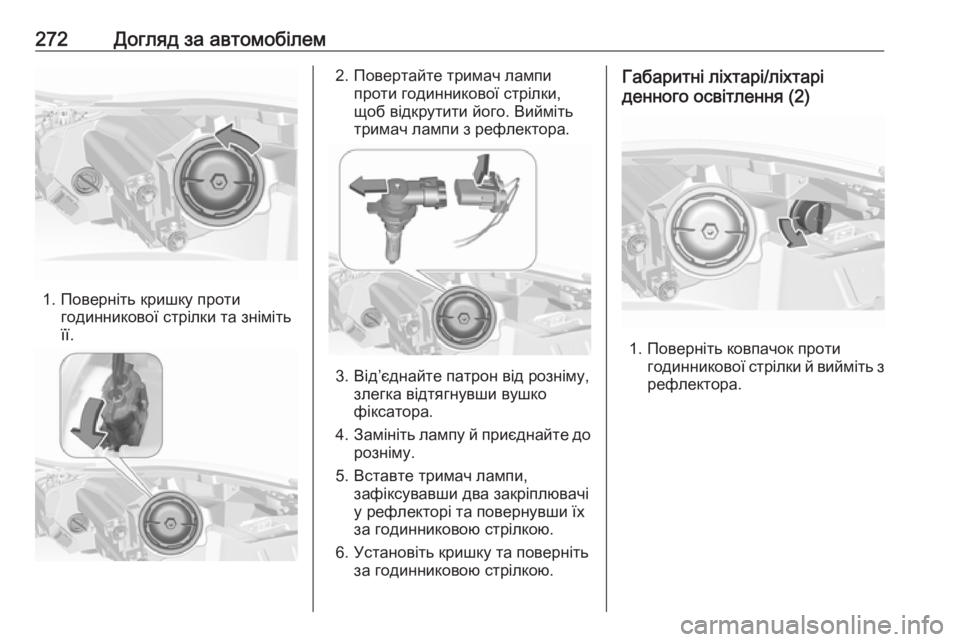

272Догляд за автомобілем
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте патрон від розніму, злегка відтягнувши вушко
фіксатора.
4. Замініть лампу й приєднайте до
розніму.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі
денного освітлення (2)
1. Поверніть ковпачок проти годинникової стрілки й вийміть з
рефлектора.

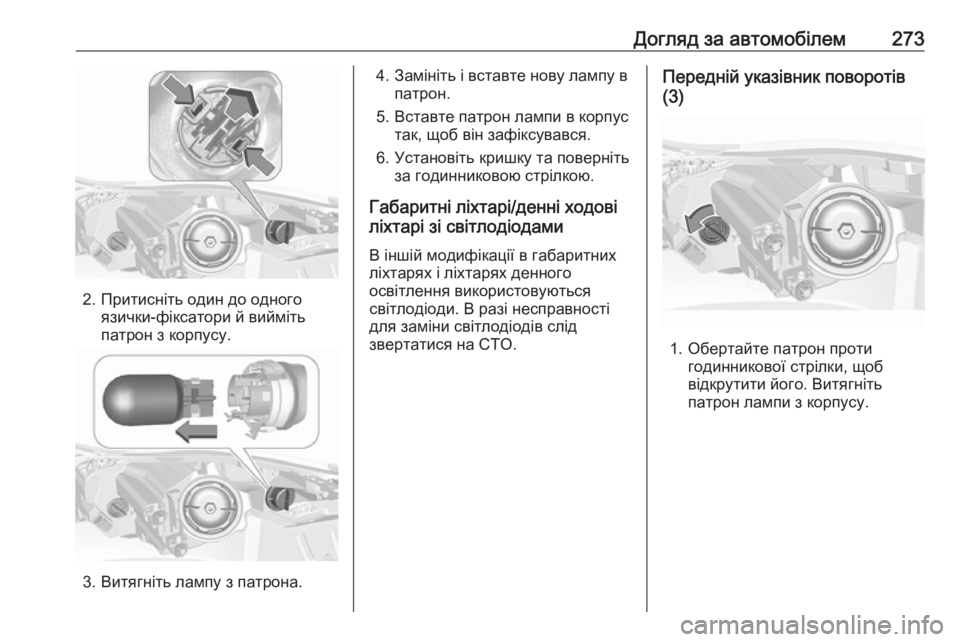

Догляд за автомобілем273
2. Притисніть один до одногоязички-фіксатори й вийміть
патрон з корпусу.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в корпус так, щоб він зафіксувався.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами
В іншій модифікації в габаритнихліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди. В разі несправності
для заміни світлодіодів слід
звертатися на СТО.Передній указівник поворотів
(3)
1. Обертайте патрон проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з корпусу.

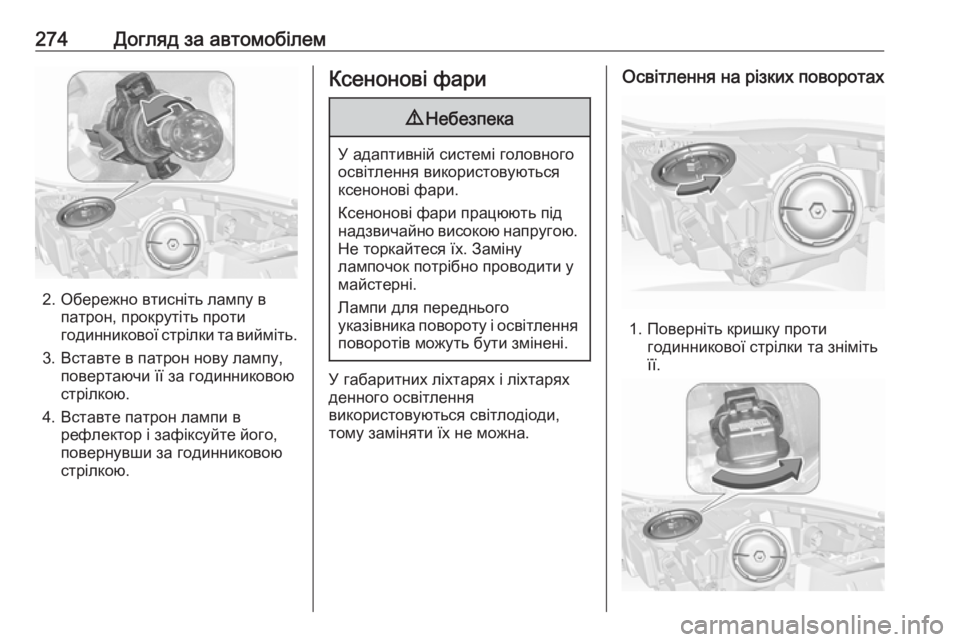

274Догляд за автомобілем
2. Обережно втисніть лампу впатрон, прокрутіть проти
годинникової стрілки та вийміть.
3. Вставте в патрон нову лампу, повертаючи її за годинниковою
стрілкою.
4. Вставте патрон лампи в рефлектор і зафіксуйте його,
повернувши за годинниковою
стрілкою.
Ксенонові фари9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
У габаритних ліхтарях і ліхтарях
денного освітлення
використовуються світлодіоди,
тому заміняти їх не можна.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.

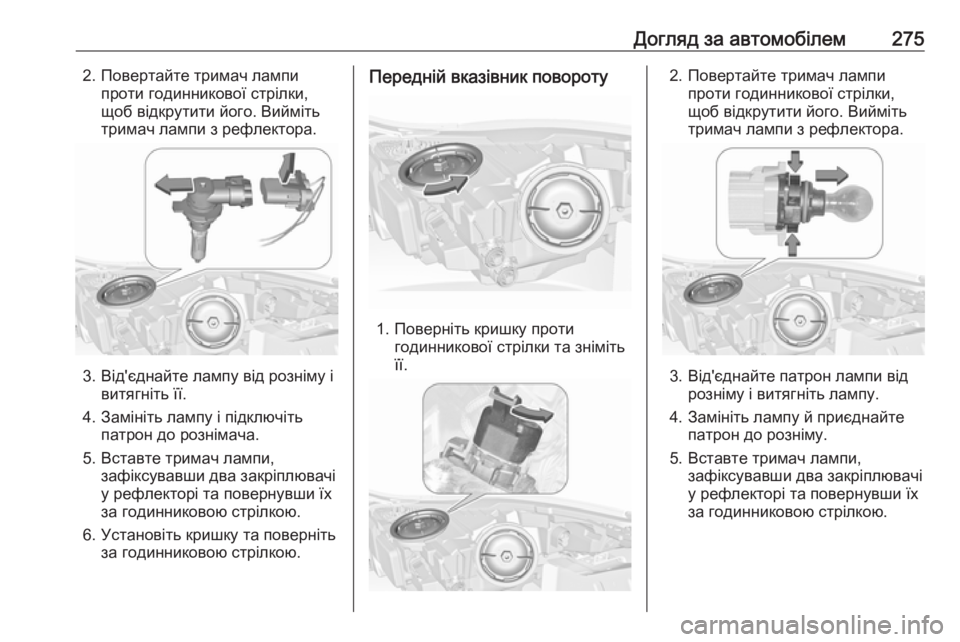

Догляд за автомобілем2752. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте лампу від розніму і витягніть її.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте патрон лампи від розніму і витягніть лампу.
4. Замініть лампу й приєднайте патрон до розніму.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.

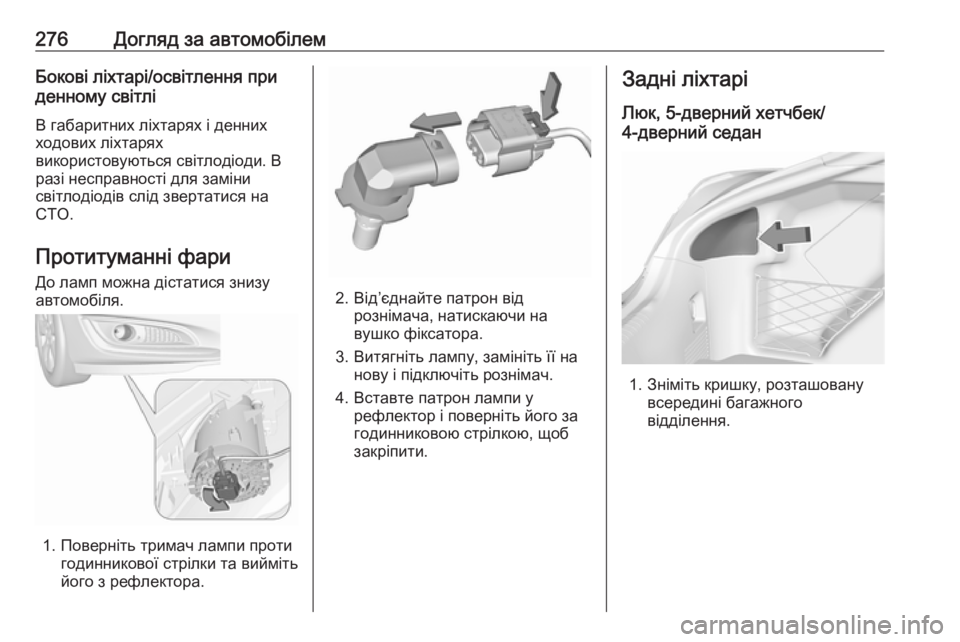

276Догляд за автомобілемБокові ліхтарі/освітлення при
денному світлі
В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор і поверніть його за
годинниковою стрілкою, щоб
закріпити.
Задні ліхтарі
Люк, 5-дверний хетчбек/
4-дверний седан
1. Зніміть кришку, розташовану всередині багажного
відділення.

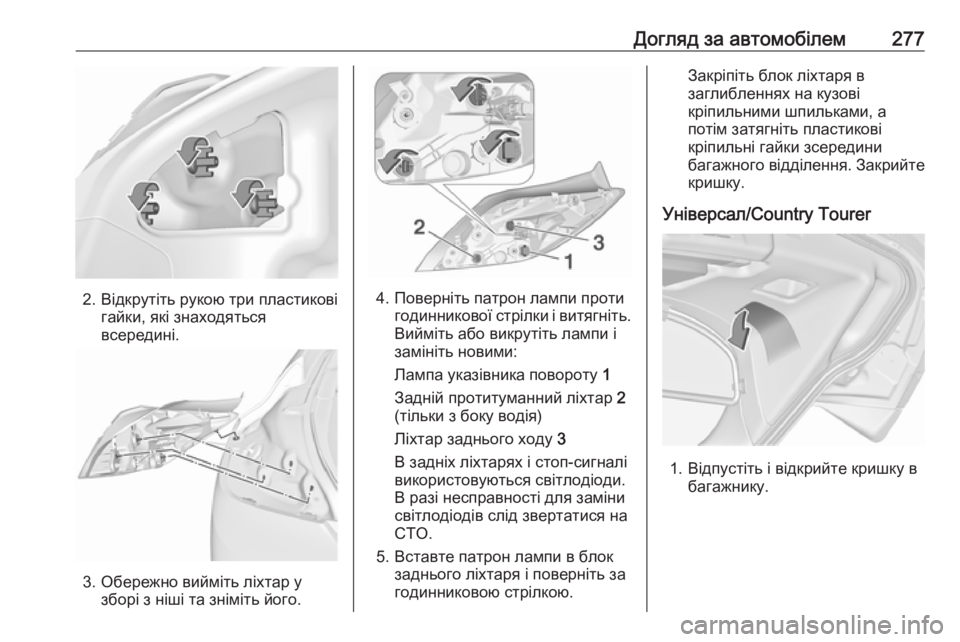

Догляд за автомобілем277
2. Відкрутіть рукою три пластиковігайки, які знаходяться
всередині.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Поверніть патрон лампи проти годинникової стрілки і витягніть.Вийміть або викрутіть лампи і
замініть новими:
Лампа указівника повороту 1
Задній протитуманний ліхтар 2
(тільки з боку водія)
Ліхтар заднього ходу 3
В задніх ліхтарях і стоп-сигналі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте
кришку.
Універсал/Country Tourer
1. Відпустіть і відкрийте кришку в багажнику.

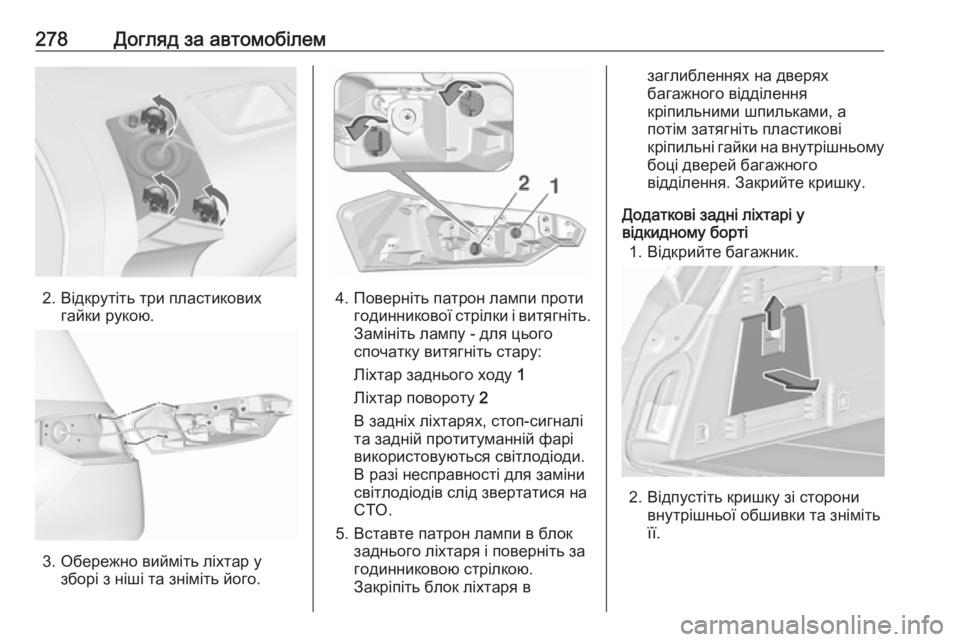

278Догляд за автомобілем
2. Відкрутіть три пластиковихгайки рукою.
3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу - для цьогоспочатку витягніть стару:
Ліхтар заднього ходу 1
Ліхтар повороту 2
В задніх ліхтарях, стоп-сигналі
та задній протитуманній фарі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на дверях
багажного відділення
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки на внутрішньому
боці дверей багажного
відділення. Закрийте кришку.
Додаткові задні ліхтарі у
відкидному борті
1. Відкрийте багажник.
2. Відпустіть кришку зі сторони внутрішньої обшивки та зніміть
її.
