Зберігання79Відділення в підлокітникуВідділ у передньому
підлокітнику
Натисніть кнопку, щоб відкрити
підлокітник.
Відділ у задньому підлокітнику
Складіть підлокітник і відчиніть
кришку.
Зачиніть кришку перед складанням
підлокітника.
Багажне відділення
Складання спинок задніх сидінь
Спинки задніх сидінь розділені на
дві частини. Обидві частини можна скласти.
За потреби зніміть кришку
багажника.
Натисніть і утримайте затискач,
після чого проштовхніть
підголівники донизу.
Складіть задній підлокітник.
Покладіть паски безпеки крайніх
сидінь у направляючі.

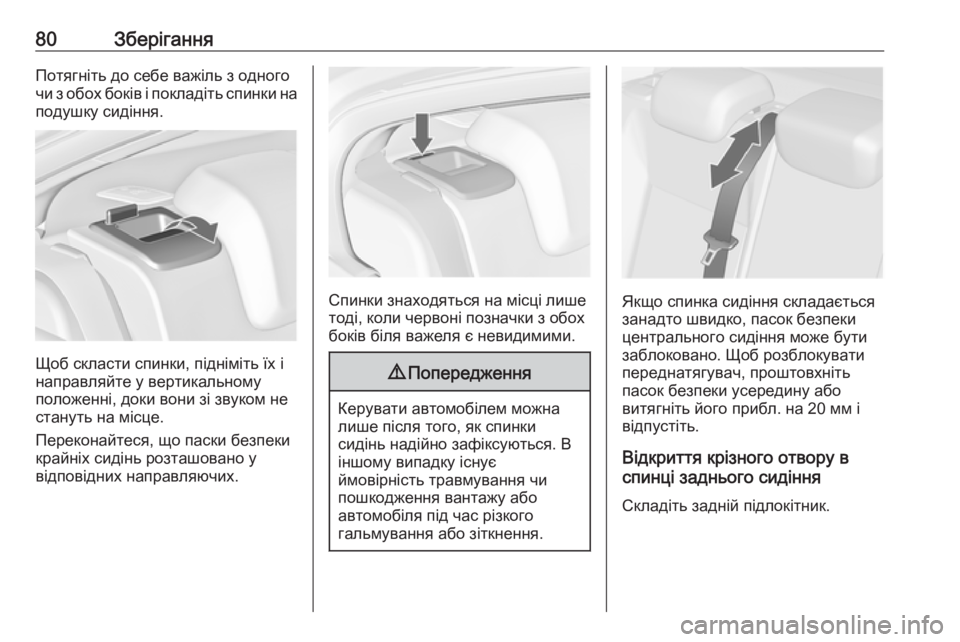

80ЗберіганняПотягніть до себе важіль з одного
чи з обох боків і покладіть спинки на
подушку сидіння.
Щоб скласти спинки, підніміть їх і
направляйте у вертикальному
положенні, доки вони зі звуком не стануть на місце.
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних направляючих.
Спинки знаходяться на місці лише
тоді, коли червоні позначки з обох
боків біля важеля є невидимими.
9 Попередження
Керувати автомобілем можна
лише після того, як спинки
сидінь надійно зафіксуються. В
іншому випадку існує
ймовірність травмування чи
пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може бути
заблоковано. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його прибл. на 20 мм і
відпустіть.
Відкриття крізного отвору в
спинці заднього сидіння
Складіть задній підлокітник.

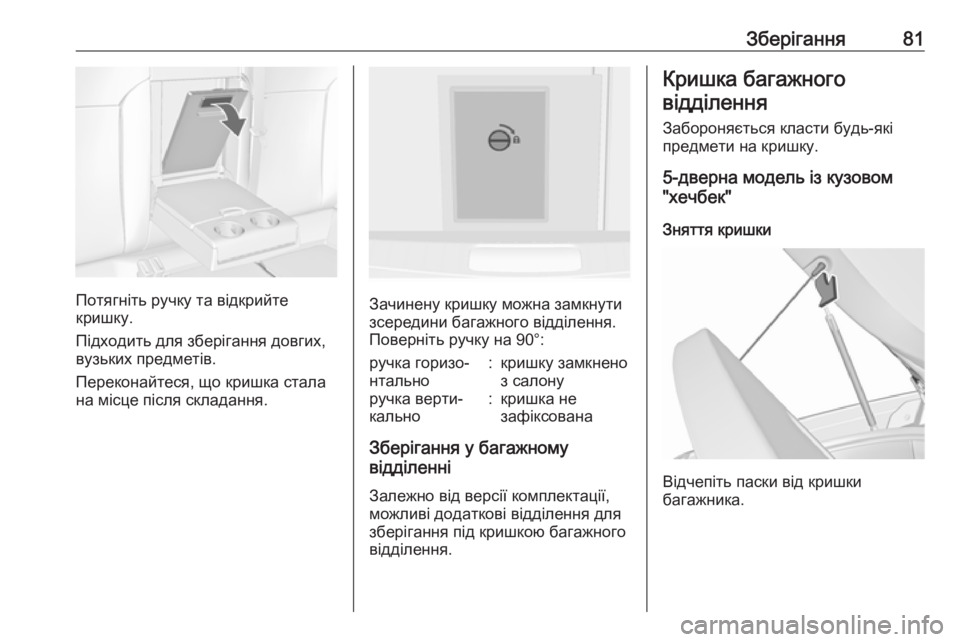

Зберігання81
Потягніть ручку та відкрийте
кришку.
Підходить для зберігання довгих,
вузьких предметів.
Переконайтеся, що кришка стала
на місце після складання.Зачинену кришку можна замкнути
зсередини багажного відділення.
Поверніть ручку на 90°:
ручка горизо‐
нтально:кришку замкнено
з салонуручка верти‐
кально:кришка не
зафіксована
Зберігання у багажному
відділенні
Залежно від версії комплектації, можливі додаткові відділення для зберігання під кришкою багажного
відділення.
Кришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
5-дверна модель із кузовом
"хечбек"
Зняття кришки
Відчепіть паски від кришки
багажника.

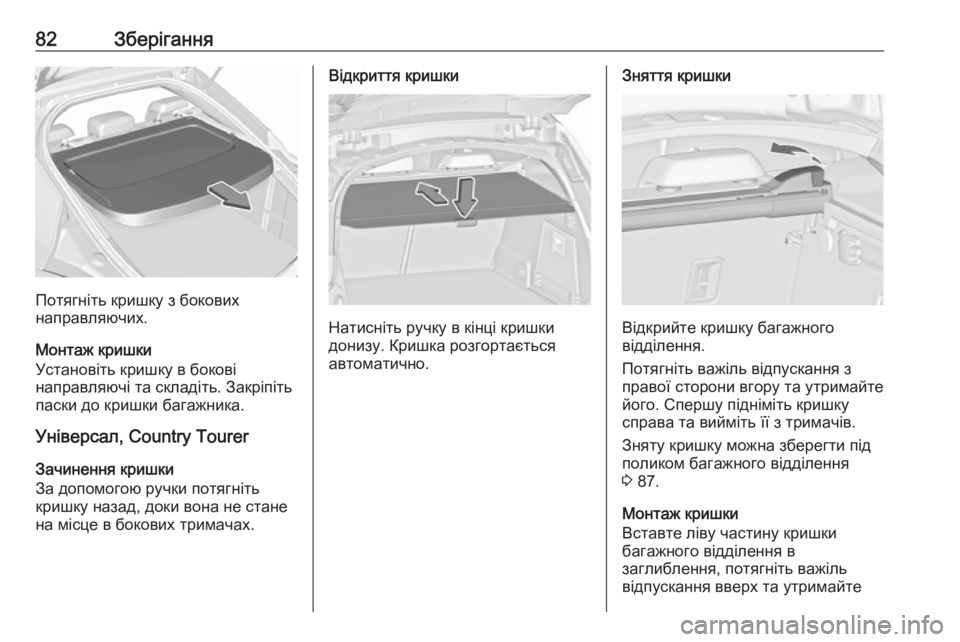

82Зберігання
Потягніть кришку з бокових
направляючих.
Монтаж кришки
Установіть кришку в бокові
направляючі та складіть. Закріпіть паски до кришки багажника.
Універсал, Country Tourer
Зачинення кришки
За допомогою ручки потягніть
кришку назад, доки вона не стане
на місце в бокових тримачах.
Відкриття кришки
Натисніть ручку в кінці кришки
донизу. Кришка розгортається
автоматично.
Зняття кришки
Відкрийте кришку багажного
відділення.
Потягніть важіль відпускання з правої сторони вгору та утримайте
його. Спершу підніміть кришку
справа та вийміть її з тримачів.
Зняту кришку можна зберегти під
поликом багажного відділення
3 87.
Монтаж кришки
Вставте ліву частину кришки
багажного відділення в
заглиблення, потягніть важіль
відпускання вверх та утримайте

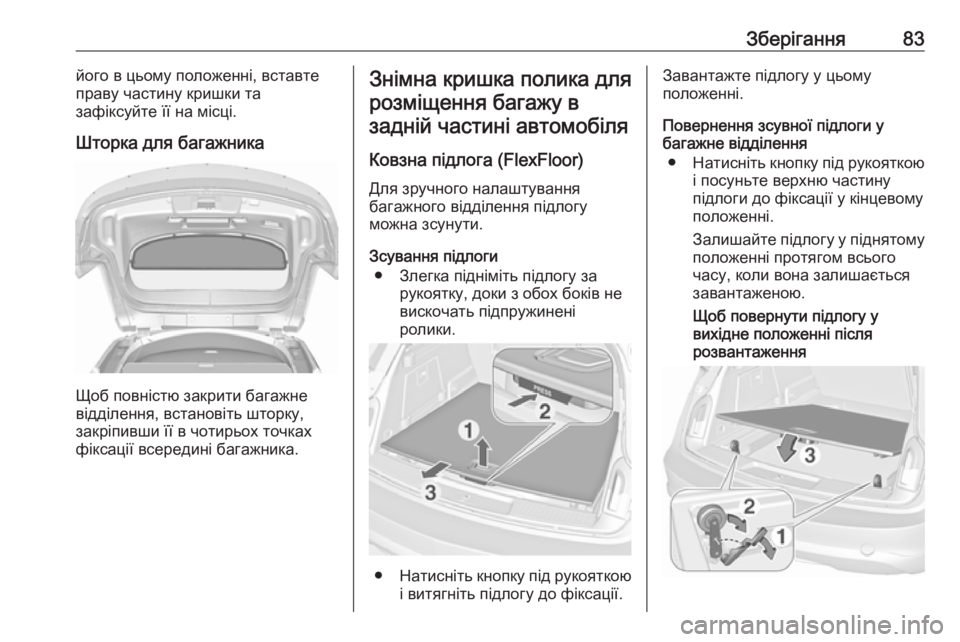

Зберігання83його в цьому положенні, вставте
праву частину кришки та
зафіксуйте її на місці.
Шторка для багажника
Щоб повністю закрити багажне
відділення, встановіть шторку,
закріпивши її в чотирьох точках
фіксації всередині багажника.
Знімна кришка полика для
розміщення багажу взадній частині автомобіля
Ковзна підлога (FlexFloor)
Для зручного налаштування
багажного відділення підлогу
можна зсунути.
Зсування підлоги ● Злегка підніміть підлогу за рукоятку, доки з обох боків не
вискочать підпружинені
ролики.
● Натисніть кнопку під рукояткою
і витягніть підлогу до фіксації.
Завантажте підлогу у цьому
положенні.
Повернення зсувної підлоги у
багажне відділення
● Натисніть кнопку під рукояткою
і посуньте верхню частину
підлоги до фіксації у кінцевому
положенні.
Залишайте підлогу у піднятому положенні протягом всього
часу, коли вона залишається
завантаженою.
Щоб повернути підлогу у
вихідне положенні після
розвантаження

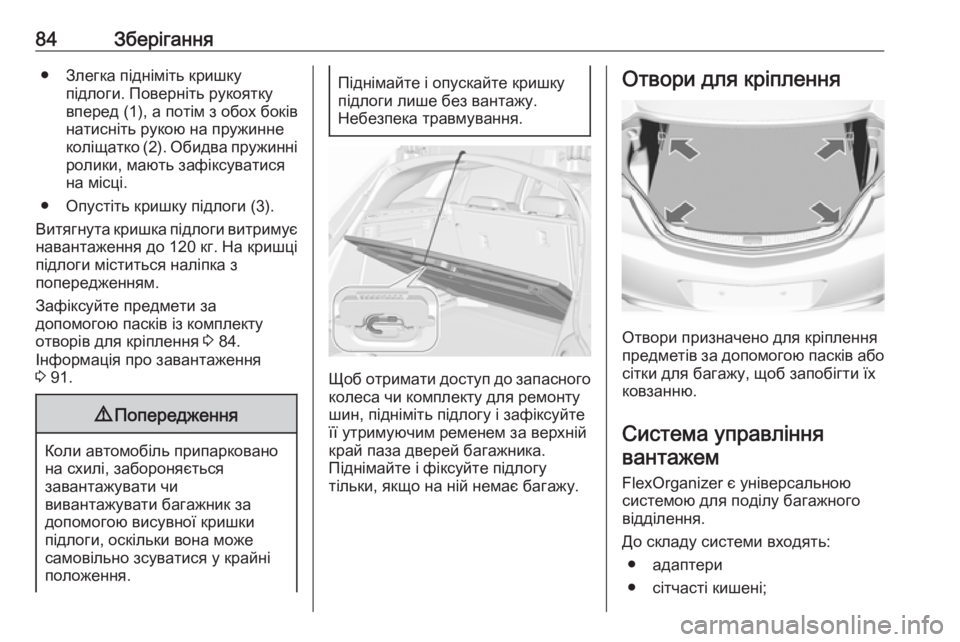

84Зберігання● Злегка підніміть кришкупідлоги. Поверніть рукояткувперед (1), а потім з обох боків
натисніть рукою на пружинне
коліщатко (2). Обидва пружинні ролики, мають зафіксуватися
на місці.
● Опустіть кришку підлоги (3).
Витягнута кришка підлоги витримує
навантаження до 120 кг. На кришці
підлоги міститься наліпка з
попередженням.
Зафіксуйте предмети за
допомогою пасків із комплекту
отворів для кріплення 3 84.
Інформація про завантаження 3 91.9 Попередження
Коли автомобіль припарковано
на схилі, забороняється
завантажувати чи
вивантажувати багажник за
допомогою висувної кришки
підлоги, оскільки вона може
самовільно зсуватися у крайні положення.
Піднімайте і опускайте кришку
підлоги лише без вантажу.
Небезпека травмування.
Щоб отримати доступ до запасного
колеса чи комплекту для ремонту
шин, підніміть підлогу і зафіксуйте
її утримуючим ременем за верхній
край паза дверей багажника.
Піднімайте і фіксуйте підлогу
тільки, якщо на ній немає багажу.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери
● сітчасті кишені;

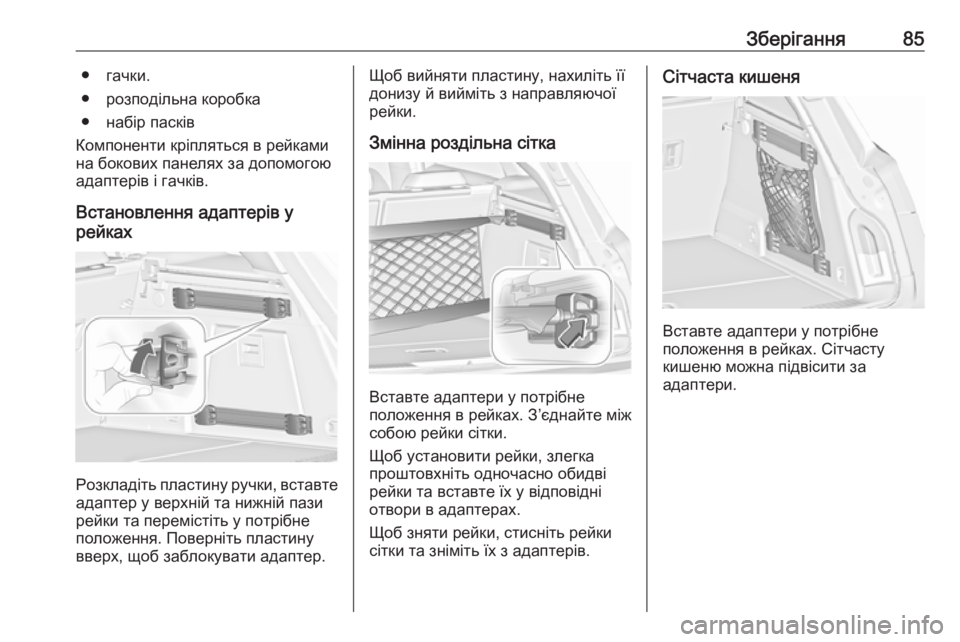

Зберігання85● гачки.
● розподільна коробка
● набір пасків
Компоненти кріпляться в рейками на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб вийняти пластину, нахиліть її
донизу й вийміть з направляючої
рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

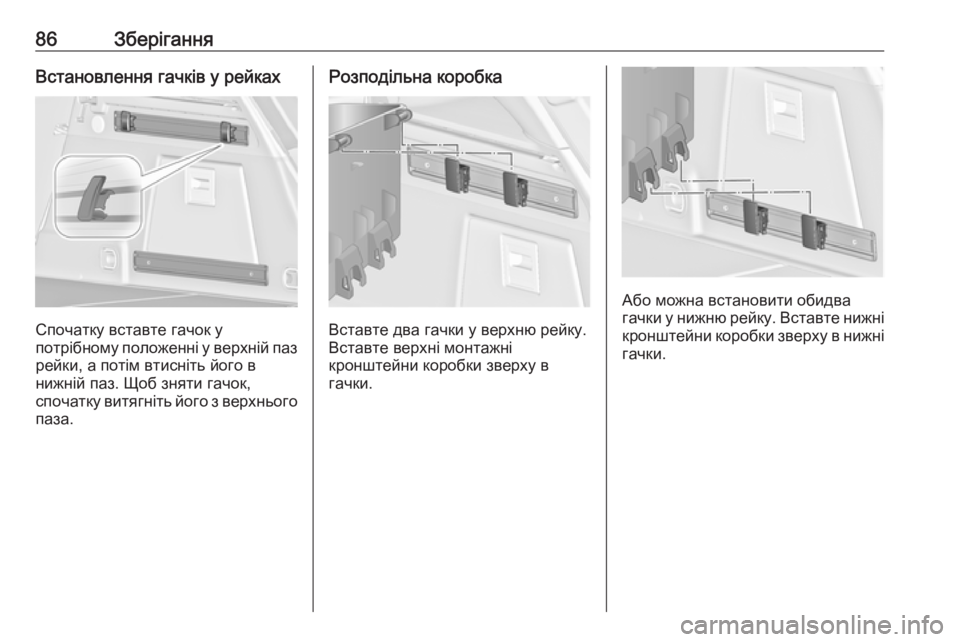

86ЗберіганняВстановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, а потім втисніть його в
нижній паз. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Розподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.
Або можна встановити обидва гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.

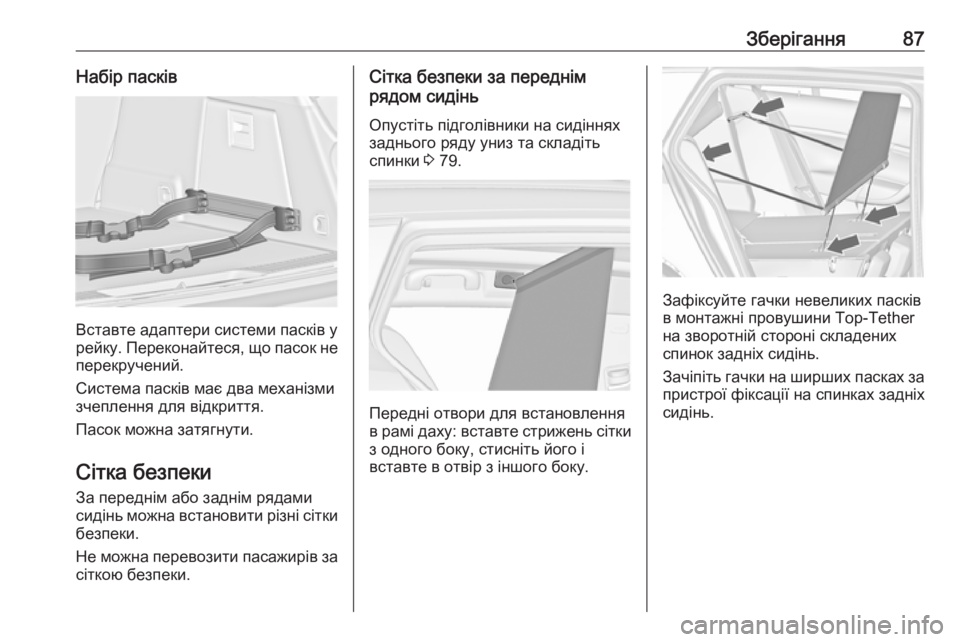

Зберігання87Набір пасків
Вставте адаптери системи пасків у
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Сітка безпеки
За переднім або заднім рядами сидінь можна встановити різні сітки безпеки.
Не можна перевозити пасажирів за сіткою безпеки.
Сітка безпеки за переднім
рядом сидінь
Опустіть підголівники на сидіннях
заднього ряду униз та складіть
спинки 3 79.
Передні отвори для встановлення
в рамі даху: вставте стрижень сітки з одного боку, стисніть його і
вставте в отвір з іншого боку.
Зафіксуйте гачки невеликих пасків
в монтажні провушини Top-Tether
на зворотній стороні складених
спинок задніх сидінь.
Зачіпіть гачки на ширших пасках за
пристрої фіксації на спинках задніх
сидінь.

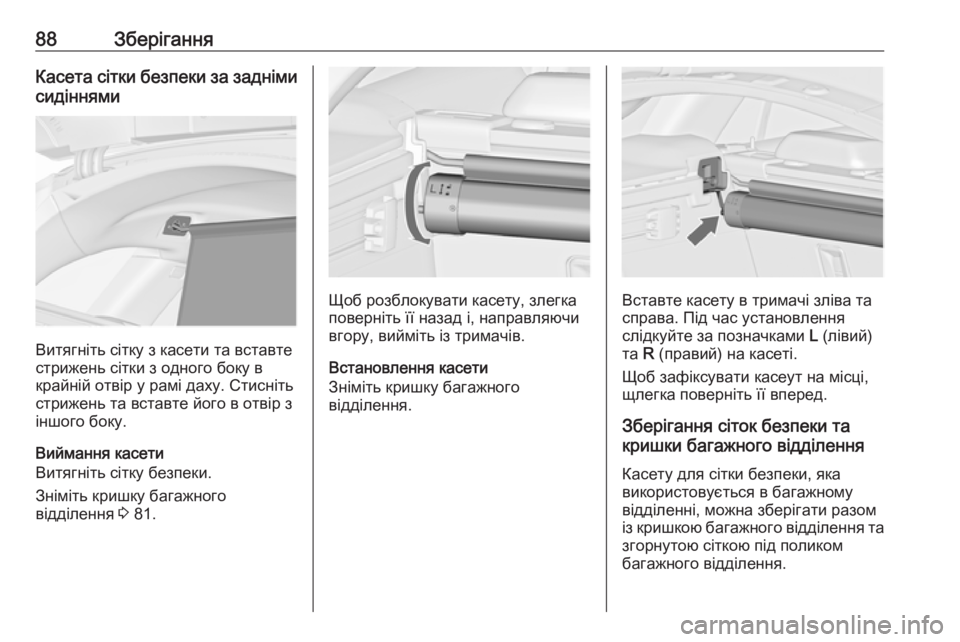

88ЗберіганняКасета сітки безпеки за заднімисидіннями
Витягніть сітку з касети та вставте
стрижень сітки з одного боку в
крайній отвір у рамі даху. Стисніть стрижень та вставте його в отвір з
іншого боку.
Виймання касети
Витягніть сітку безпеки.
Зніміть кришку багажного
відділення 3 81.
Щоб розблокувати касету, злегка
поверніть її назад і, направляючи
вгору, вийміть із тримачів.
Встановлення касети
Зніміть кришку багажного
відділення.Вставте касету в тримачі зліва та
справа. Під час установлення
слідкуйте за позначками L (лівий)
та R (правий) на касеті.
Щоб зафіксувати касеут на місці,
щлегка поверніть її вперед.
Зберігання сіток безпеки та
кришки багажного відділення
Касету для сітки безпеки, яка
використовується в багажному
відділенні, можна зберігати разом
із кришкою багажного відділення та згорнутою сіткою під поликом
багажного відділення.
