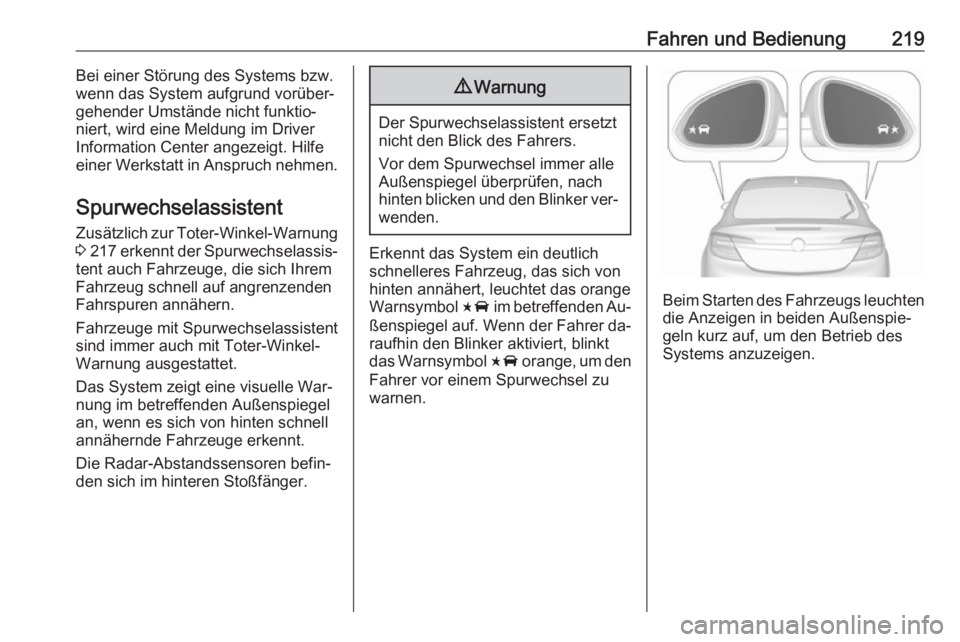

Fahren und Bedienung219Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Spurwechselassistent
Zusätzlich zur Toter-Winkel-Warnung 3 217 erkennt der Spurwechselassis‐
tent auch Fahrzeuge, die sich Ihrem
Fahrzeug schnell auf angrenzenden
Fahrspuren annähern.
Fahrzeuge mit Spurwechselassistent
sind immer auch mit Toter-Winkel-
Warnung ausgestattet.
Das System zeigt eine visuelle War‐
nung im betreffenden Außenspiegel
an, wenn es sich von hinten schnell annähernde Fahrzeuge erkennt.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.9 Warnung
Der Spurwechselassistent ersetzt
nicht den Blick des Fahrers.
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐ wenden.
Erkennt das System ein deutlich
schnelleres Fahrzeug, das sich von
hinten annähert, leuchtet das orange
Warnsymbol F im betreffenden Au‐
ßenspiegel auf. Wenn der Fahrer da‐
raufhin den Blinker aktiviert, blinkt
das Warnsymbol F orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.

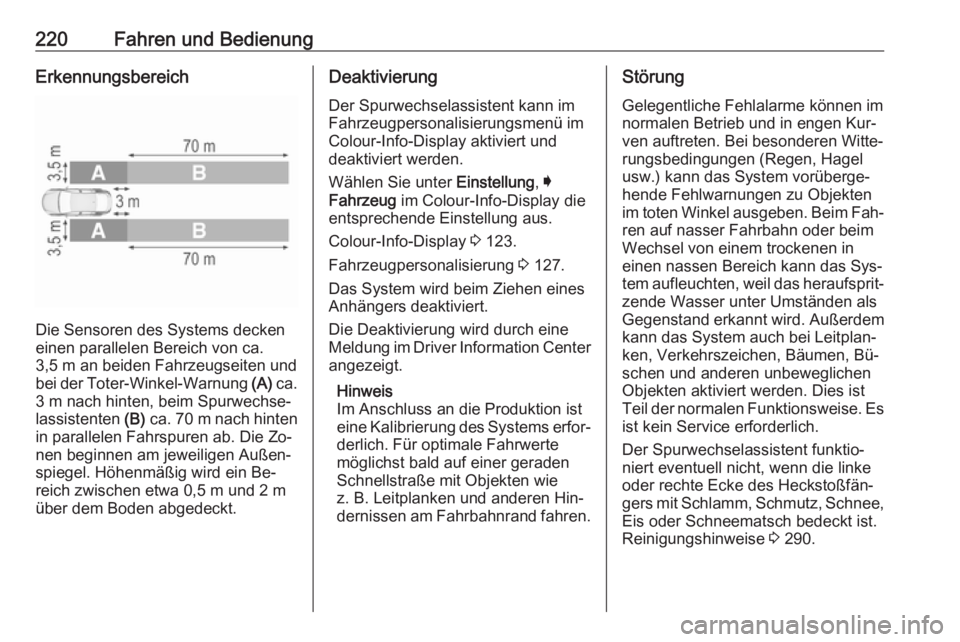

220Fahren und BedienungErkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 70 m nach hinten
in parallelen Fahrspuren ab. Die Zo‐
nen beginnen am jeweiligen Außen‐
spiegel. Höhenmäßig wird ein Be‐
reich zwischen etwa 0,5 m und 2 m
über dem Boden abgedeckt.
Deaktivierung
Der Spurwechselassistent kann im
Fahrzeugpersonalisierungsmenü im Colour-Info-Display aktiviert und
deaktiviert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 127.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Für optimale Fahrwerte
möglichst bald auf einer geraden
Schnellstraße mit Objekten wie
z. B. Leitplanken und anderen Hin‐
dernissen am Fahrbahnrand fahren.Störung
Gelegentliche Fehlalarme können imnormalen Betrieb und in engen Kur‐
ven auftreten. Bei besonderen Witte‐
rungsbedingungen (Regen, Hagel
usw.) kann das System vorüberge‐
hende Fehlwarnungen zu Objekten im toten Winkel ausgeben. Beim Fah‐
ren auf nasser Fahrbahn oder beim
Wechsel von einem trockenen in
einen nassen Bereich kann das Sys‐
tem aufleuchten, weil das heraufsprit‐ zende Wasser unter Umständen als
Gegenstand erkannt wird. Außerdem kann das System auch bei Leitplan‐
ken, Verkehrszeichen, Bäumen, Bü‐
schen und anderen unbeweglichen
Objekten aktiviert werden. Dies ist Teil der normalen Funktionsweise. Es ist kein Service erforderlich.
Der Spurwechselassistent funktio‐
niert eventuell nicht, wenn die linke
oder rechte Ecke des Heckstoßfän‐
gers mit Schlamm, Schmutz, Schnee,
Eis oder Schneematsch bedeckt ist.
Reinigungshinweise 3 290.

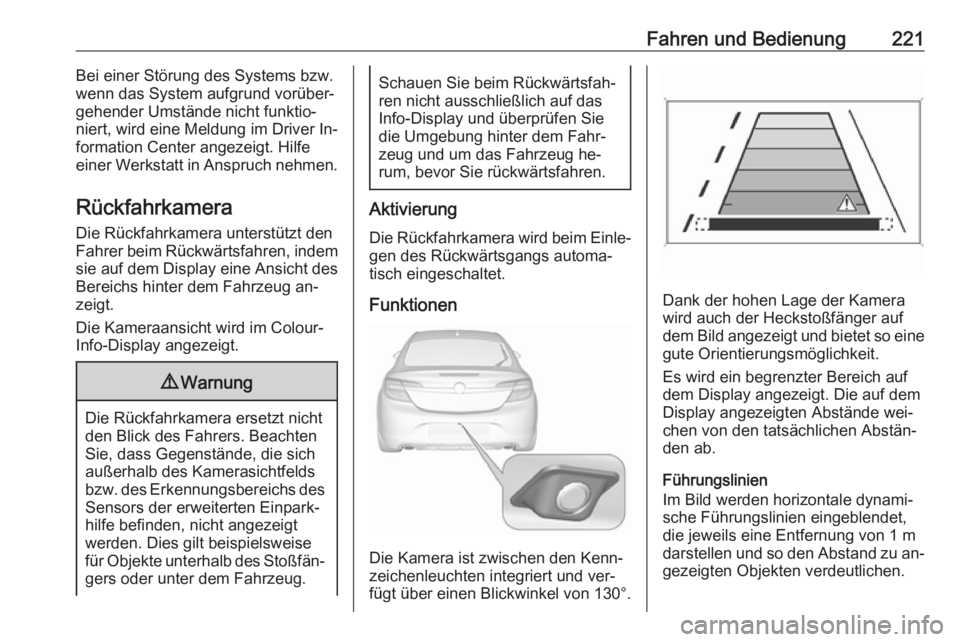

Fahren und Bedienung221Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐ formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.

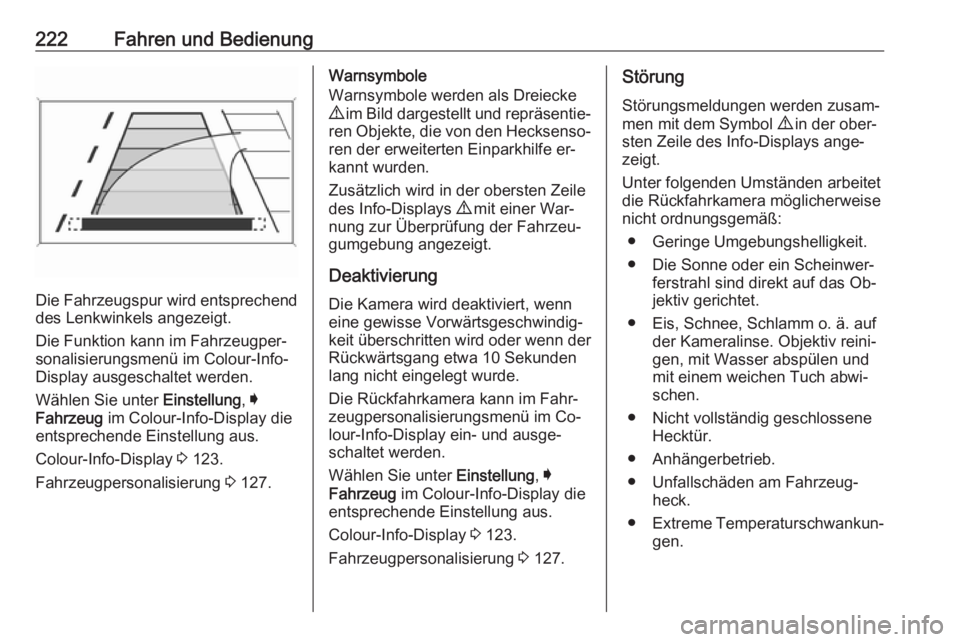

222Fahren und Bedienung
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Die Funktion kann im Fahrzeugper‐ sonalisierungsmenü im Colour-Info-
Display ausgeschaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 127.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐ gumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Rückfahrkamera kann im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display ein- und ausge‐
schaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 127.Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.

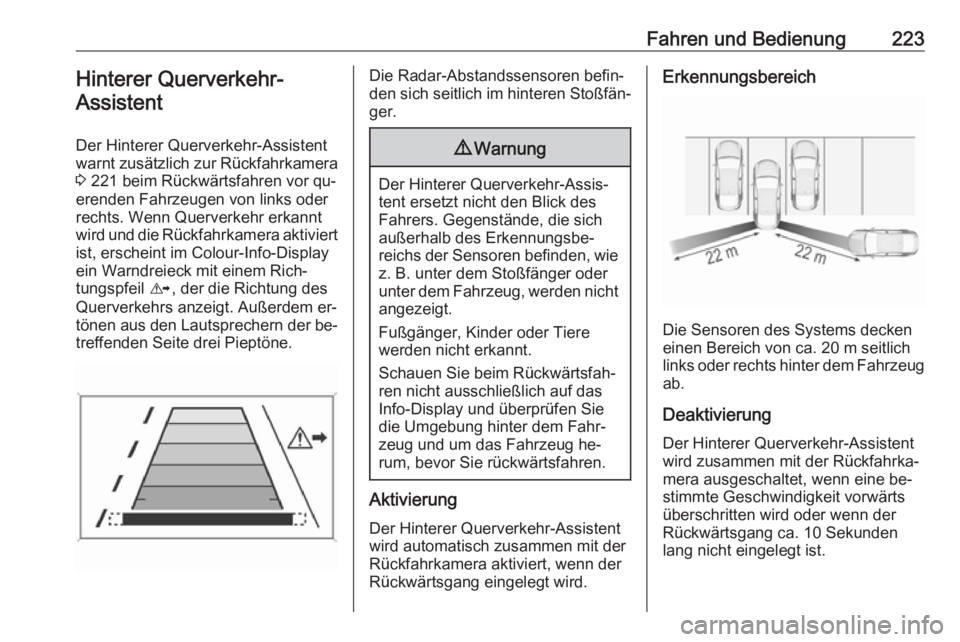

Fahren und Bedienung223Hinterer Querverkehr-Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera
3 221 beim Rückwärtsfahren vor qu‐
erenden Fahrzeugen von links oder rechts. Wenn Querverkehr erkannt
wird und die Rückfahrkamera aktiviert
ist, erscheint im Colour-Info-Display
ein Warndreieck mit einem Rich‐
tungspfeil K, der die Richtung des
Querverkehrs anzeigt. Außerdem er‐
tönen aus den Lautsprechern der be‐
treffenden Seite drei Pieptöne.Die Radar-Abstandssensoren befin‐
den sich seitlich im hinteren Stoßfän‐ ger.9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.
Erkennungsbereich
Die Sensoren des Systems decken
einen Bereich von ca. 20 m seitlich
links oder rechts hinter dem Fahrzeug ab.
Deaktivierung Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine be‐
stimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.

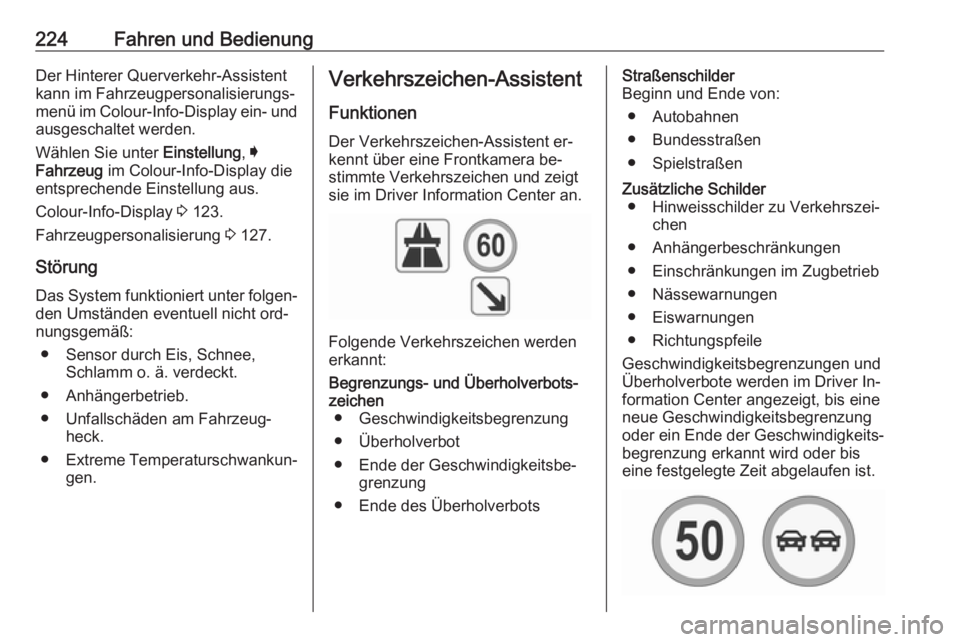

224Fahren und BedienungDer Hinterer Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐
menü im Colour-Info-Display ein- und ausgeschaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 127.
Störung Das System funktioniert unter folgen‐
den Umständen eventuell nicht ord‐
nungsgemäß:
● Sensor durch Eis, Schnee, Schlamm o. ä. verdeckt.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.Verkehrszeichen-Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
zeichen ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
● Autobahnen
● Bundesstraßen
● SpielstraßenZusätzliche Schilder ● Hinweisschilder zu Verkehrszei‐ chen
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb ● Nässewarnungen
● Eiswarnungen
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver In‐
formation Center angezeigt, bis eine
neue Geschwindigkeitsbegrenzung
oder ein Ende der Geschwindigkeits‐
begrenzung erkannt wird oder bis
eine festgelegte Zeit abgelaufen ist.

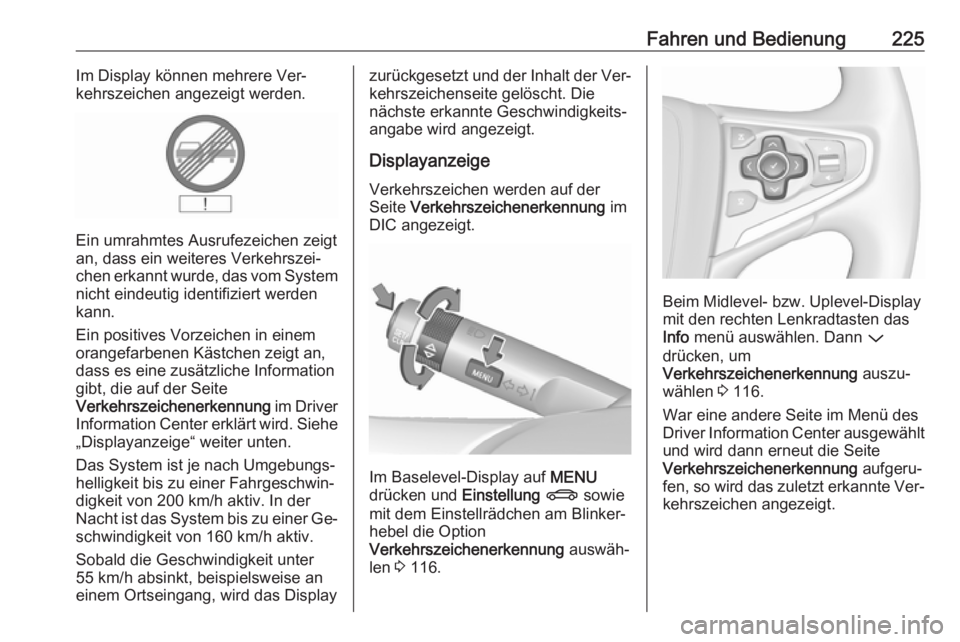

Fahren und Bedienung225Im Display können mehrere Ver‐
kehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Ein positives Vorzeichen in einem
orangefarbenen Kästchen zeigt an, dass es eine zusätzliche Information
gibt, die auf der Seite
Verkehrszeichenerkennung im Driver
Information Center erklärt wird. Siehe
„Displayanzeige“ weiter unten.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
DIC angezeigt.
Im Baselevel-Display auf MENU
drücken und Einstellung X sowie
mit dem Einstellrädchen am Blinker‐
hebel die Option
Verkehrszeichenerkennung auswäh‐
len 3 116.
Beim Midlevel- bzw. Uplevel-Display
mit den rechten Lenkradtasten das
Info menü auswählen. Dann P
drücken, um
Verkehrszeichenerkennung auszu‐
wählen 3 116.
War eine andere Seite im Menü des Driver Information Center ausgewählt
und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.

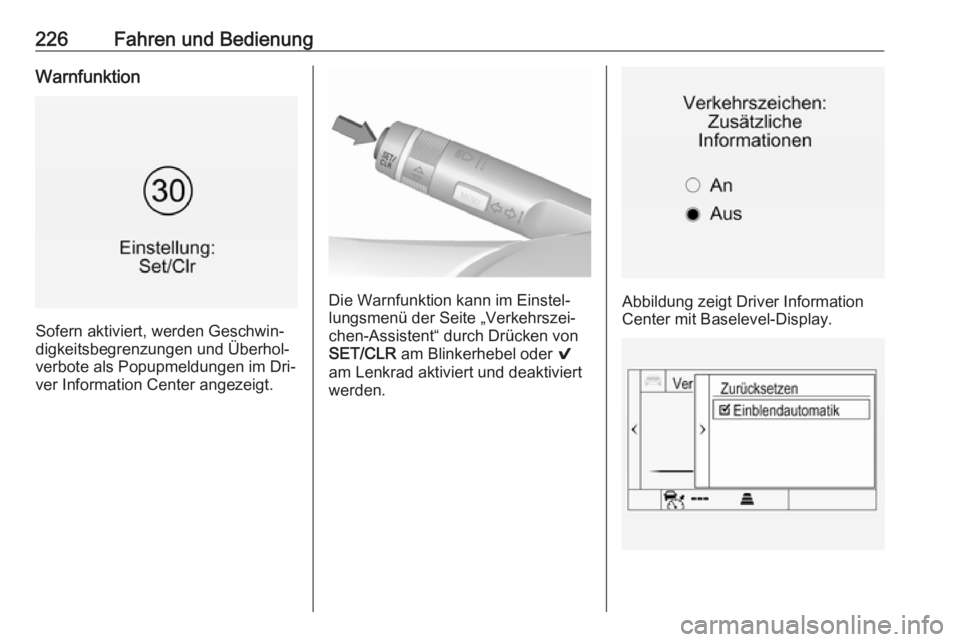

226Fahren und BedienungWarnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popupmeldungen im Dri‐
ver Information Center angezeigt.
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ durch Drücken von
SET/CLR am Blinkerhebel oder 9
am Lenkrad aktiviert und deaktiviert
werden.Abbildung zeigt Driver Information
Center mit Baselevel-Display.

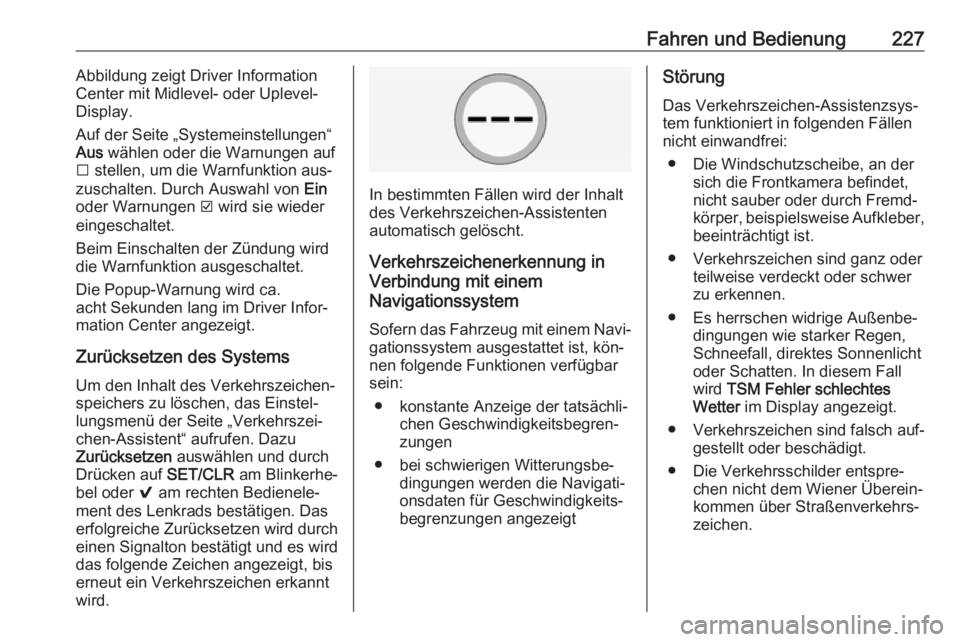

Fahren und Bedienung227Abbildung zeigt Driver Information
Center mit Midlevel- oder Uplevel-
Display.
Auf der Seite „Systemeinstellungen“ Aus wählen oder die Warnungen auf
I stellen, um die Warnfunktion aus‐
zuschalten. Durch Auswahl von Ein
oder Warnungen J wird sie wieder
eingeschaltet.
Beim Einschalten der Zündung wird
die Warnfunktion ausgeschaltet.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel oder 9 am rechten Bedienele‐
ment des Lenkrads bestätigen. Das erfolgreiche Zurücksetzen wird durch
einen Signalton bestätigt und es wird
das folgende Zeichen angezeigt, bis
erneut ein Verkehrszeichen erkannt
wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Sofern das Fahrzeug mit einem Navi‐
gationssystem ausgestattet ist, kön‐
nen folgende Funktionen verfügbar
sein:
● konstante Anzeige der tatsächli‐ chen Geschwindigkeitsbegren‐
zungen
● bei schwierigen Witterungsbe‐ dingungen werden die Navigati‐
onsdaten für Geschwindigkeits‐
begrenzungen angezeigt
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe, an der sich die Frontkamera befindet,
nicht sauber oder durch Fremd‐
körper, beispielsweise Aufkleber,
beeinträchtigt ist.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Display angezeigt.
● Verkehrszeichen sind falsch auf‐ gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.

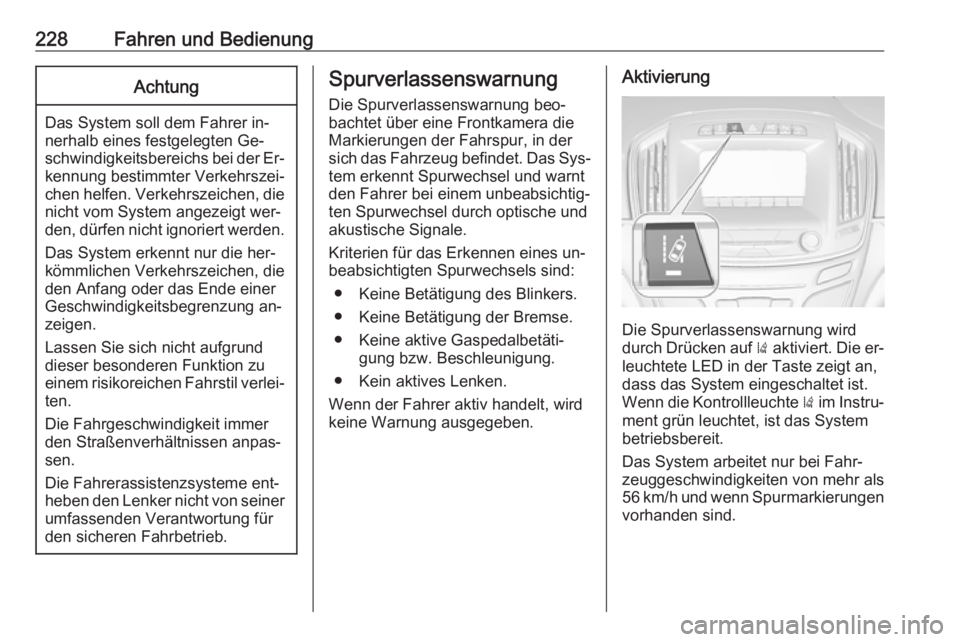

228Fahren und BedienungAchtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐ schwindigkeitsbereichs bei der Er‐ kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurverlassenswarnung
Die Spurverlassenswarnung beo‐
bachtet über eine Frontkamera die
Markierungen der Fahrspur, in der sich das Fahrzeug befindet. Das Sys‐
tem erkennt Spurwechsel und warnt
den Fahrer bei einem unbeabsichtig‐
ten Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.Aktivierung
Die Spurverlassenswarnung wird
durch Drücken auf ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.
