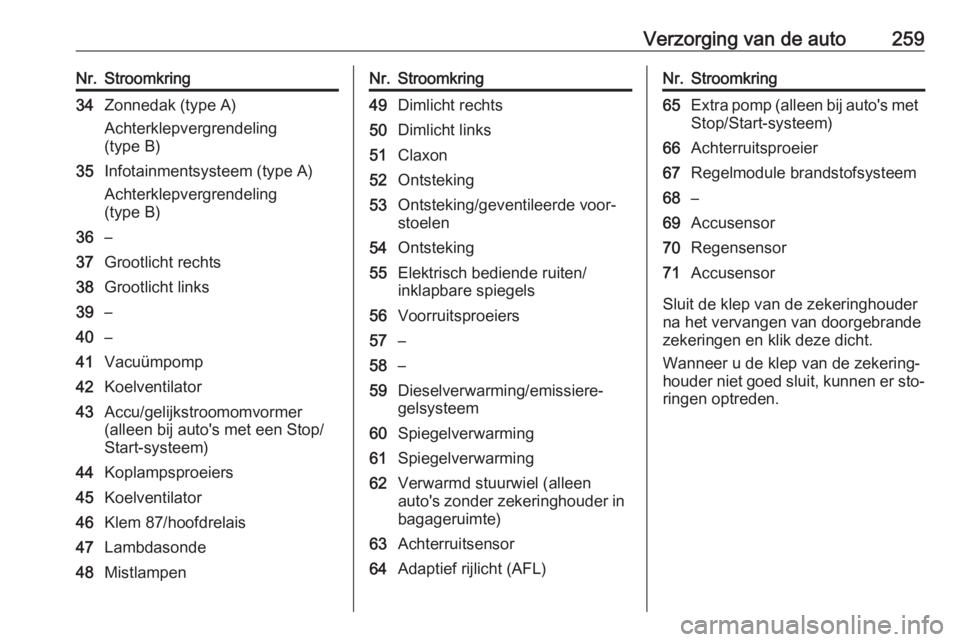

Verzorging van de auto259Nr.Stroomkring34Zonnedak (type A)
Achterklepvergrendeling
(type B)35Infotainmentsysteem (type A)
Achterklepvergrendeling
(type B)36–37Grootlicht rechts38Grootlicht links39–40–41Vacuümpomp42Koelventilator43Accu/gelijkstroomomvormer
(alleen bij auto's met een Stop/
Start-systeem)44Koplampsproeiers45Koelventilator46Klem 87/hoofdrelais47Lambdasonde48MistlampenNr.Stroomkring49Dimlicht rechts50Dimlicht links51Claxon52Ontsteking53Ontsteking/geventileerde voor‐
stoelen54Ontsteking55Elektrisch bediende ruiten/
inklapbare spiegels56Voorruitsproeiers57–58–59Dieselverwarming/emissiere‐
gelsysteem60Spiegelverwarming61Spiegelverwarming62Verwarmd stuurwiel (alleen
auto's zonder zekeringhouder in
bagageruimte)63Achterruitsensor64Adaptief rijlicht (AFL)Nr.Stroomkring65Extra pomp (alleen bij auto's met
Stop/Start-systeem)66Achterruitsproeier67Regelmodule brandstofsysteem68–69Accusensor70Regensensor71Accusensor
Sluit de klep van de zekeringhouder
na het vervangen van doorgebrande
zekeringen en klik deze dicht.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er sto‐ ringen optreden.

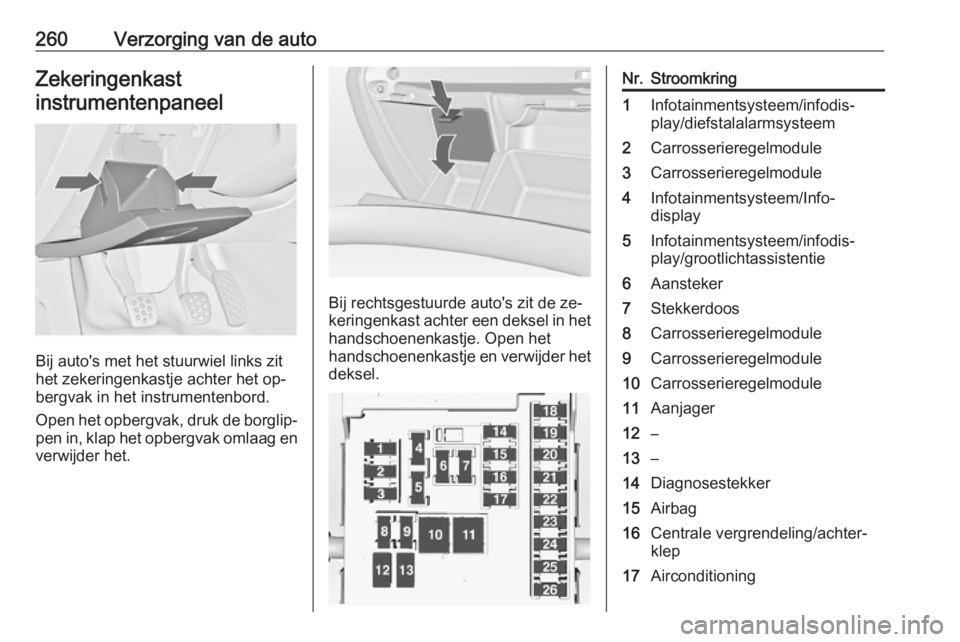

260Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de ze‐ keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Infotainmentsysteem/infodis‐
play/diefstalalarmsysteem2Carrosserieregelmodule3Carrosserieregelmodule4Infotainmentsysteem/Info-
display5Infotainmentsysteem/infodis‐
play/grootlichtassistentie6Aansteker7Stekkerdoos8Carrosserieregelmodule9Carrosserieregelmodule10Carrosserieregelmodule11Aanjager12–13–14Diagnosestekker15Airbag16Centrale vergrendeling/achter‐
klep17Airconditioning

Verzorging van de auto261Nr.Stroomkring18Transportzekering19Geheugen20–21Instrumentengroep22Ontsteking23Carrosserieregelmodule24Carrosserieregelmodule25Stuurwielknop26Stekkerdoos bagageruimte
De nummers 12 en 13 van de elek‐
trisch verstelbare stoelen zijn bevei‐
ligd tegen overbelasting. Na afkoelen wordt het circuit weer gesloten.

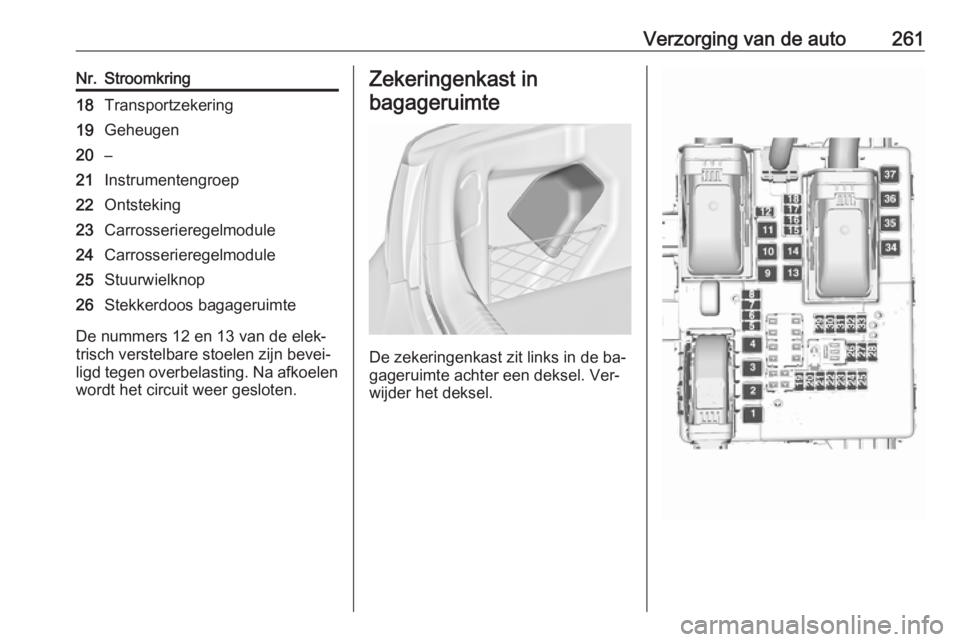

Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel. Ver‐
wijder het deksel.

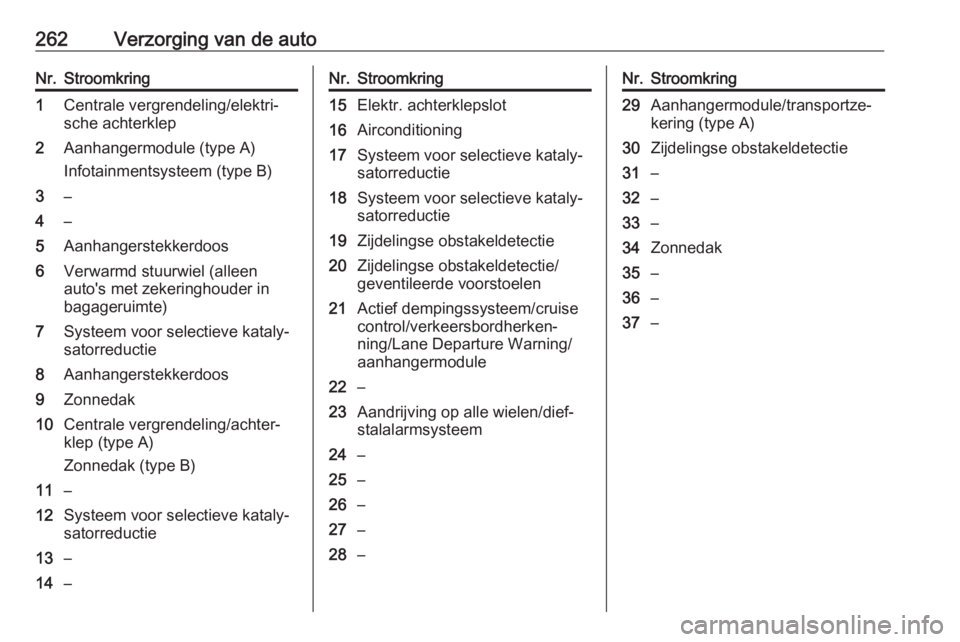

262Verzorging van de autoNr.Stroomkring1Centrale vergrendeling/elektri‐
sche achterklep2Aanhangermodule (type A)
Infotainmentsysteem (type B)3–4–5Aanhangerstekkerdoos6Verwarmd stuurwiel (alleen
auto's met zekeringhouder in
bagageruimte)7Systeem voor selectieve kataly‐
satorreductie8Aanhangerstekkerdoos9Zonnedak10Centrale vergrendeling/achter‐
klep (type A)
Zonnedak (type B)11–12Systeem voor selectieve kataly‐
satorreductie13–14–Nr.Stroomkring15Elektr. achterklepslot16Airconditioning17Systeem voor selectieve kataly‐
satorreductie18Systeem voor selectieve kataly‐
satorreductie19Zijdelingse obstakeldetectie20Zijdelingse obstakeldetectie/
geventileerde voorstoelen21Actief dempingssysteem/cruise
control/verkeersbordherken‐
ning/Lane Departure Warning/
aanhangermodule22–23Aandrijving op alle wielen/dief‐
stalalarmsysteem24–25–26–27–28–Nr.Stroomkring29Aanhangermodule/transportze‐
kering (type A)30Zijdelingse obstakeldetectie31–32–33–34Zonnedak35–36–37–

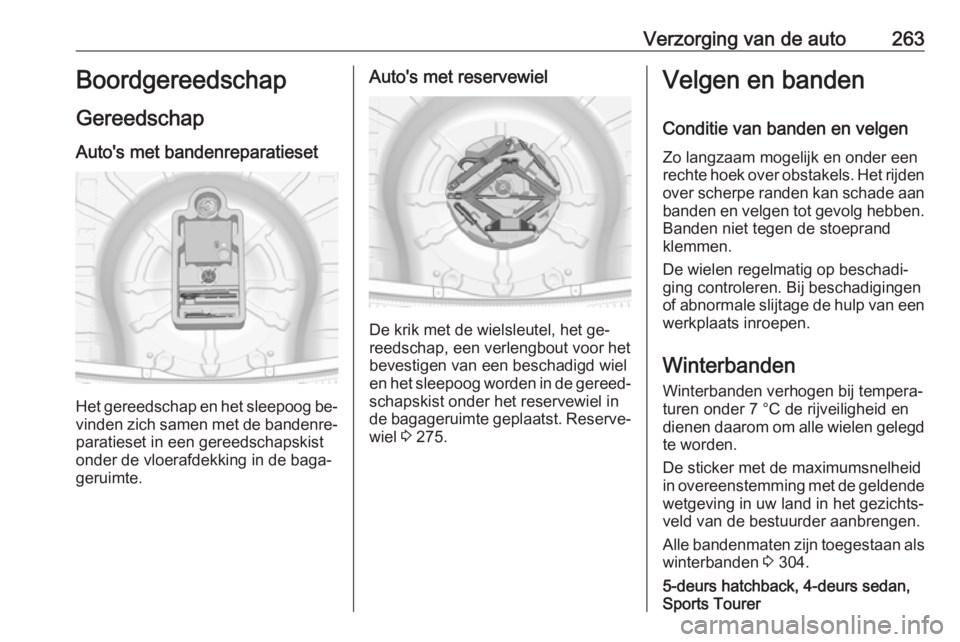

Verzorging van de auto263Boordgereedschap
Gereedschap Auto's met bandenreparatieset
Het gereedschap en het sleepoog be‐
vinden zich samen met de bandenre‐ paratieset in een gereedschapskist
onder de vloerafdekking in de baga‐
geruimte.
Auto's met reservewiel
De krik met de wielsleutel, het ge‐
reedschap, een verlengbout voor het
bevestigen van een beschadigd wiel
en het sleepoog worden in de gereed‐ schapskist onder het reservewiel in
de bagageruimte geplaatst. Reserve‐
wiel 3 275.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7 °C de rijveiligheid en
dienen daarom om alle wielen gelegd
te worden.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Alle bandenmaten zijn toegestaan als
winterbanden 3 304.
5-deurs hatchback, 4-deurs sedan,
Sports Tourer

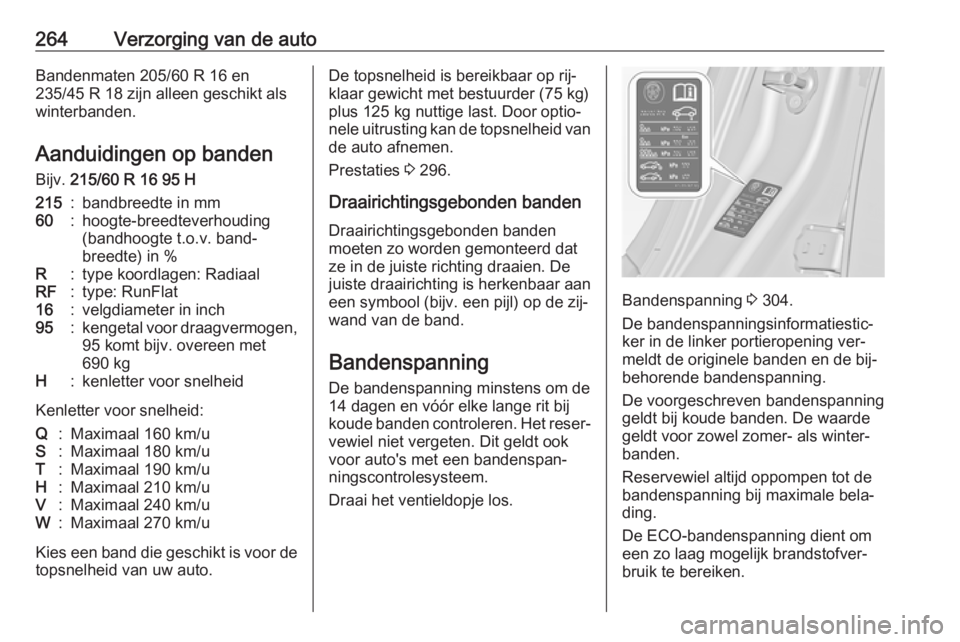

264Verzorging van de autoBandenmaten 205/60 R 16 en
235/45 R 18 zijn alleen geschikt als
winterbanden.
Aanduidingen op banden
Bijv. 215/60 R 16 95 H215:bandbreedte in mm60:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:Maximaal 240 km/uW:Maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op rij‐
klaar gewicht met bestuurder (75 kg)
plus 125 kg nuttige last. Door optio‐
nele uitrusting kan de topsnelheid van de auto afnemen.
Prestaties 3 296.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de zij‐
wand van de band.
Bandenspanning De bandenspanning minstens om de14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 304.
De bandenspanningsinformatiestic‐ ker in de linker portieropening ver‐
meldt de originele banden en de bij‐
behorende bandenspanning.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.

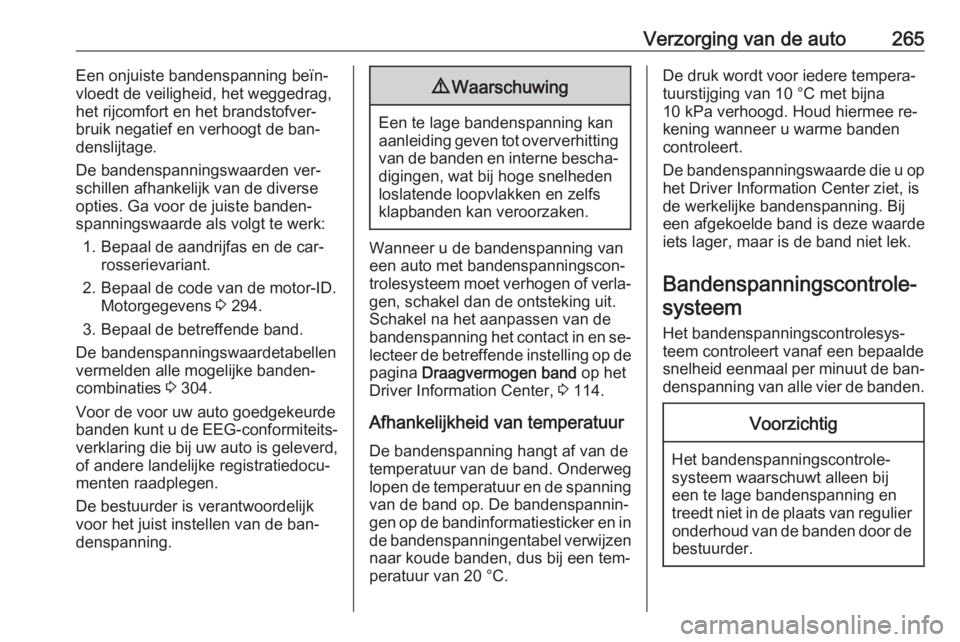

Verzorging van de auto265Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de aandrijfas en de car‐ rosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 294.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 304.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de pagina Draagvermogen band op het
Driver Information Center, 3 114.
Afhankelijkheid van temperatuur De bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.

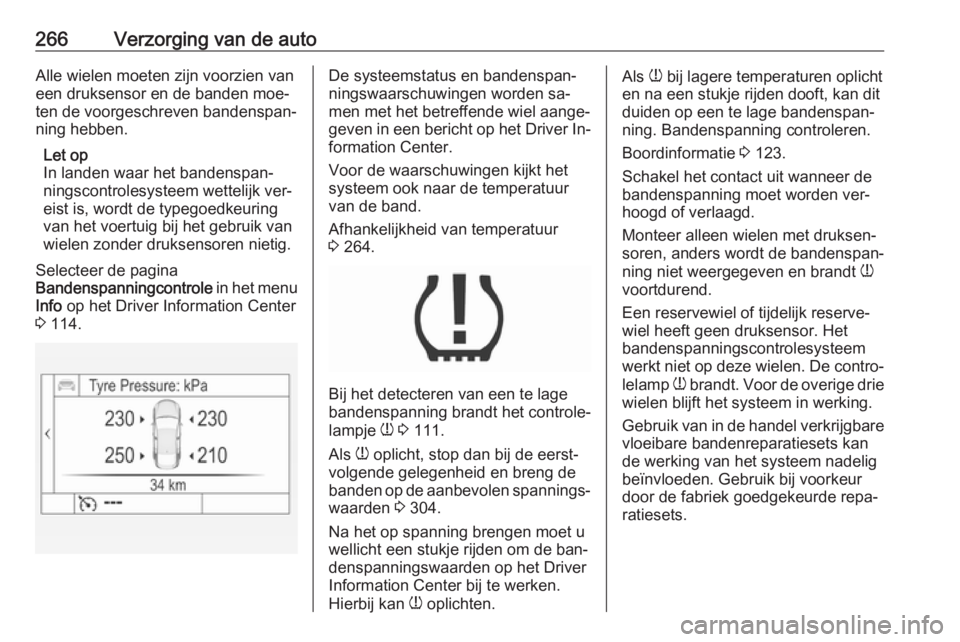

266Verzorging van de autoAlle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 114.De systeemstatus en bandenspan‐
ningswaarschuwingen worden sa‐
men met het betreffende wiel aange‐
geven in een bericht op het Driver In‐ formation Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur van de band.
Afhankelijkheid van temperatuur
3 264.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 111.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 304.
Na het op spanning brengen moet u wellicht een stukje rijden om de ban‐
denspanningswaarden op het Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als
w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 123.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.

Verzorging van de auto267Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐
ren het ventiel en de keerring, bij op‐ geklikte sensoren de complete ven‐
tielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 304 en selecteer de betreffende in‐
stelling op de pagina Draagvermogen
band in het menu Instellingen op het
Driver Information Center 3 114.
Deze instelling is de referentiewaarde voor waarschuwingen over de ban‐
denspanning.Het menu Draagvermogen band ver‐
schijnt alleen als de auto stilstaat en de handrem aangetrokken is. Bij au‐
to's met automatische versnellings‐
bak moet de keuzehendel op P staan.
Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
Automatisch inleren Nadat de wielen zijn vervangen moet
de auto ongeveer 20 minuten blijven
stilstaan alvorens het systeem een
herberekening uitvoert. Het daarop‐
volgende inleerproces duurt
10 minuten bij een minimale rijsnel‐
heid van 20 km/u. In dit geval kan
$ verschijnen of u ziet wisselende
spanningswaarden op het Driver In‐
formation Centre.
Wanneer tijdens het inleren proble‐
men optreden, ziet u een waarschu‐
wingstekst op het Driver Information
Center.
Profieldiepte
Regelmatig de profieldiepte controle‐ ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Om veiligheidsredenen wordt aanbe‐
volen om de profieldieptes van de
banden op één as niet meer dan
2 mm van elkaar af te laten wijken.

268Verzorging van de auto
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde zijn als voorheen.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Naafdoppen Banden met de maat 245/35 R20
hebben een specifieke naafdop. Om
de dop van een gedemonteerd wiel te
verwijderen, moet u de lippen één
voor één losmaken. Duw de dop
daarna in het midden vanaf de ach‐
terkant uit de velg.
