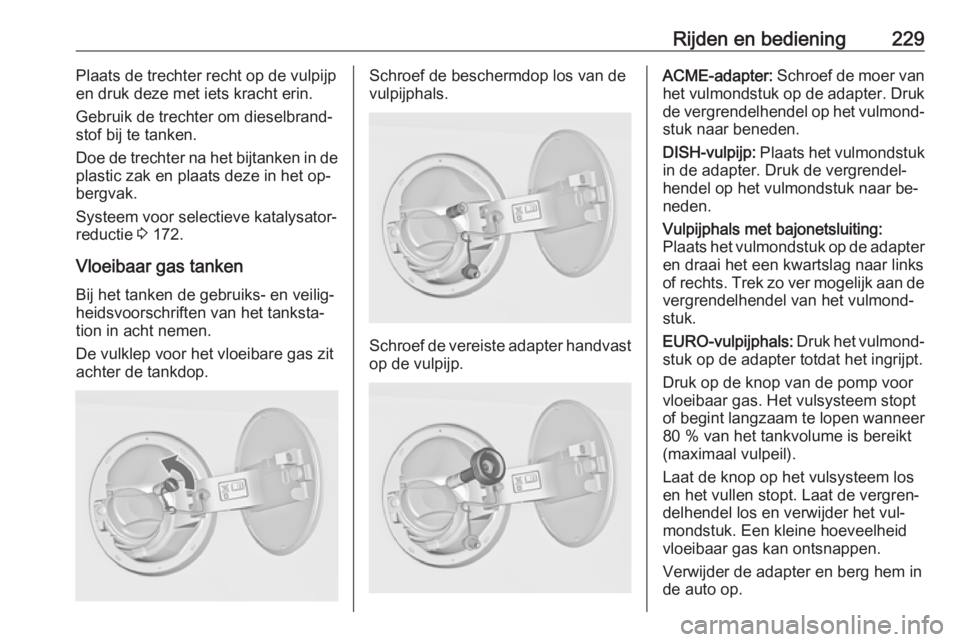

Rijden en bediening229Plaats de trechter recht op de vulpijp
en druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de
plastic zak en plaats deze in het op‐
bergvak.
Systeem voor selectieve katalysator‐
reductie 3 172.
Vloeibaar gas tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor het vloeibare gas zit
achter de tankdop.Schroef de beschermdop los van de
vulpijphals.
Schroef de vereiste adapter handvast op de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhendel op het vulmond‐stuk naar beneden.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendel‐
hendel op het vulmondstuk naar be‐
neden.
Vulpijphals met bajonetsluiting:
Plaats het vulmondstuk op de adapter en draai het een kwartslag naar links
of rechts. Trek zo ver mogelijk aan de vergrendelhendel van het vulmond‐
stuk.
EURO-vulpijphals: Druk het vulmond‐
stuk op de adapter totdat het ingrijpt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of begint langzaam te lopen wanneer 80 % van het tankvolume is bereikt
(maximaal vulpeil).
Laat de knop op het vulsysteem los
en het vullen stopt. Laat de vergren‐
delhendel los en verwijder het vul‐
mondstuk. Een kleine hoeveelheid vloeibaar gas kan ontsnappen.
Verwijder de adapter en berg hem in
de auto op.

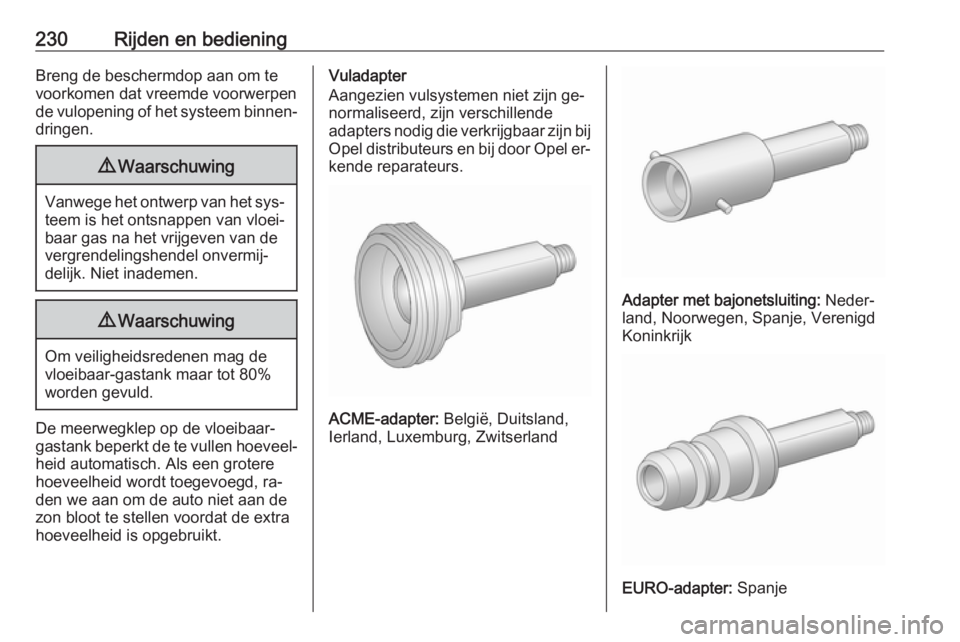

230Rijden en bedieningBreng de beschermdop aan om te
voorkomen dat vreemde voorwerpen
de vulopening of het systeem binnen‐
dringen.9 Waarschuwing
Vanwege het ontwerp van het sys‐
teem is het ontsnappen van vloei‐
baar gas na het vrijgeven van de vergrendelingshendel onvermij‐
delijk. Niet inademen.
9 Waarschuwing
Om veiligheidsredenen mag de
vloeibaar-gastank maar tot 80%
worden gevuld.
De meerwegklep op de vloeibaar-
gastank beperkt de te vullen hoeveel‐
heid automatisch. Als een grotere
hoeveelheid wordt toegevoegd, ra‐
den we aan om de auto niet aan de
zon bloot te stellen voordat de extra
hoeveelheid is opgebruikt.
Vuladapter
Aangezien vulsystemen niet zijn ge‐ normaliseerd, zijn verschillende
adapters nodig die verkrijgbaar zijn bij
Opel distributeurs en bij door Opel er‐ kende reparateurs.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Adapter met bajonetsluiting: Neder‐
land, Noorwegen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje

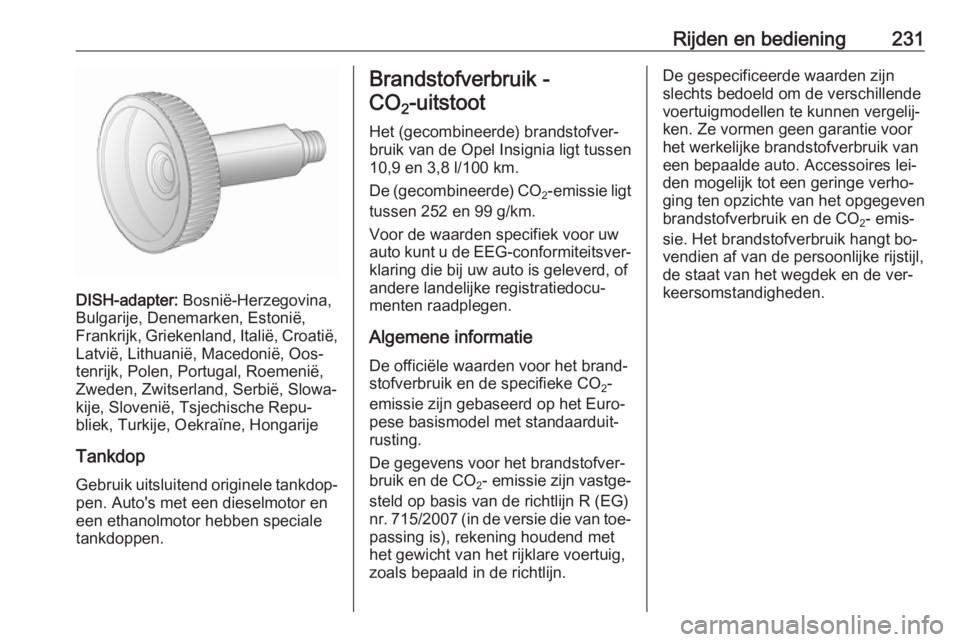

Rijden en bediening231
DISH-adapter: Bosnië-Herzegovina,
Bulgarije, Denemarken, Estonië,
Frankrijk, Griekenland, Italië, Croatië,
Latvië, Lithuanië, Macedonië, Oos‐
tenrijk, Polen, Portugal, Roemenië, Zweden, Zwitserland, Serbië, Slowa‐
kije, Slovenië, Tsjechische Repu‐
bliek, Turkije, Oekraïne, Hongarije
TankdopGebruik uitsluitend originele tankdop‐
pen. Auto's met een dieselmotor en
een ethanolmotor hebben speciale
tankdoppen.
Brandstofverbruik -
CO 2-uitstoot
Het (gecombineerde) brandstofver‐
bruik van de Opel Insignia ligt tussen
10,9 en 3,8 l/100 km.
De (gecombineerde) CO
2-emissie
ligt
tussen 252 en 99 g/km.
Voor de waarden specifiek voor uw
auto kunt u de EEG-conformiteitsver‐ klaring die bij uw auto is geleverd, of
andere landelijke registratiedocu‐
menten raadplegen.
Algemene informatie
De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐ pese basismodel met standaarduit‐
rusting.
De gegevens voor het brandstofver‐
bruik en de CO
2-
emissie zijn vastge‐
steld op basis van de richtlijn R (EG) nr. 715/2007 (in de versie die van toe‐ passing is), rekening houdend met
het gewicht van het rijklare voertuig,
zoals bepaald in de richtlijn.De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
voertuigmodellen te kunnen vergelij‐
ken. Ze vormen geen garantie voor
het werkelijke brandstofverbruik van
een bepaalde auto. Accessoires lei‐
den mogelijk tot een geringe verho‐
ging ten opzichte van het opgegeven
brandstofverbruik en de CO 2- emis‐
sie. Het brandstofverbruik hangt bo‐ vendien af van de persoonlijke rijstijl,
de staat van het wegdek en de ver‐
keersomstandigheden.

232Rijden en bedieningTrekhaak
Algemene informatie De van fabriekswege gemonteerde
trekhaak wordt onder de achterbum‐
per ingeklapt.
Het achteraf monteren van een trek‐ haak door een werkplaats laten uit‐
voeren. Zo nodig wijzigingen in de
auto aanbrengen, zoals in het koel‐
systeem, de hitteschilden of andere
uitrusting. Alleen trekhaken gebrui‐
ken die voor uw auto zijn goedge‐
keurd.
Om schade aan de auto te voorko‐
men kan de elektrische achterklep
niet met de handzender worden be‐ diend wanneer er een aanhanger
elektrisch is aangesloten.
De lamp-uitvaldetectie van het aan‐
hangerremlicht constateert geen indi‐
vidueel uitgevallen lampen. Bij bijv.
vier lampen van 5 W wordt er pas uit‐
val geconstateerd als er nog slechts
één lamp van 5 W brandt of als alle
lampen zijn uitgevallen.Door montage van een trekhaak
wordt de opening voor het sleepoog
mogelijk afgedekt. Maak in dat geval
gebruik van een kogelstang.
Rijgedrag en aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel in‐
werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger met een max. toelaatbaar totaalge‐wicht van meer dan 1400 kg (voor‐wielaandrijving)/1600 kg (aandrijvingop alle wielen) trekt, is het uiterst
raadzaam een stabilisator te gebrui‐
ken wanneer u sneller rijdt dan
80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐
schakelen als bergopwaarts en onge‐ veer dezelfde snelheid aanhouden.Bandenspanning instellen op de
waarde voor maximale belading
3 304.
Aanhanger trekken
Trekgewicht Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen voor hellingspercentages tot max.12%.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte
van 1000 meter boven de zeespiegel. Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor

Rijden en bediening233iedere 1000 meter aan hoogtetoe‐
name met 10% worden verminderd.
Bij het rijden op wegen met een ge‐ ring hellingspercentage (minder dan
8%, bijv. snelwegen) hoeft het maxi‐
maal toelaatbare treingewicht niet te
worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 289
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk
(85 kg) staat op het typeplaatje van de trekhaak en in de autopapieren ver‐
meld. Altijd de maximale kogeldruk
nastreven, vooral bij zware aanhan‐
gers. Nooit rijden met een kogeldruk
lager dan 25 kg.Achterasbelasting
Wanneer een aanhanger is aange‐
koppeld en de trekauto maximaal is
beladen, dan mag de max. achteras‐
belasting (zie typeplaatje of autopa‐
pieren) met 90 kg worden overschre‐
den bij de 5-deurs hatchback/4-deurs
sedan en 85 kg bij de Sports Tourer/
Country Tourer. Het max. totaalge‐
wicht mag met 65 kg worden over‐
schreden bij de 5-deurs hatchback/4-
deurs sedan en 60 kg bij de Sports
Tourer/Country Tourer. Wordt de toe‐ laatbare achterasbelasting over‐
schreden, dan geldt een maximum‐
snelheid van 100 km/u.
TrekhaakVoorzichtig
U kunt de inklapbare trekhaak niet van de auto verwijderen. Wanneeru niet met een aanhanger rijdt,
klapt u de trekhaak in.
9 Waarschuwing
Er mag niemand in de draaicirkel
van de trekhaak staan. Kans op
letsel.
Wanneer u de ingeklapte trekhaak ontgrendelt, moet u links van dehandgreep staan.
Ingeklapte trekhaak ontgrendelen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel onder een hoek van ca 45° tot de
grond.

234Rijden en bediening
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.
Trek de ontgrendelde trekhaak zover
omhoog dat deze vastklikt.
Zorg dat de trekhaak goed vergren‐
deld en de ontgrendelingshendel in
zijn verborgen uitgangspositie terug‐
gezet is, anders stopt de zoemer niet.
Trekhaak inklappen/verbergen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel in een hoek van ongeveer 45°
met de grond.
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.

Rijden en bediening235Zwenk met een vlakke hand de ont‐
grendelde trekhaak naar rechts totdat
deze onder de bodem vastklikt. Zet
de ontgrendelhendel terug in de ver‐
borgen beginstand, anders stopt de
zoemer niet.9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde trekhaak. Roep hulp in
van een werkplaats wanneer de
trekhaak niet goed vastklikt, wan‐
neer u de ontgrendelingshendel
niet in zijn verborgen uitgangspo‐
sitie kunt terugzetten of wanneer
de zoemer klinkt nadat de trek‐
haak is vergrendeld.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd tot‐
dat de slingerbeweging stopt. Wan‐
neer het systeem actief is, moet u het
stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie maakt deel uit
van de elektronische stabiliteitsrege‐
ling 3 184.

236Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................237
Accessoires en modificaties van auto ........................................ 237
Auto stallen .............................. 237
Verwerking van sloopauto .......237
Controle van de auto .................238
Werkzaamheden uitvoeren .....238
Motorkap ................................. 238
Motorolie .................................. 239
Automatische transmissievloeistof ................240
Koelvloeistof ............................ 241
Stuurbekrachtigingsvloeistof ...242
Sproeiervloeistof ......................242
Remmen .................................. 243
Remvloeistof ............................ 243
Accu ........................................ 243
Dieselbrandstofsysteem ontluchten ............................... 245
Wisserblad vervangen .............245
Gloeilamp vervangen .................246
Halogeenkoplampen ...............247
Xenonkoplampen ....................249
Mistlampen .............................. 251Achterlichten............................ 251
Zijrichtingaanwijzers ................254
Kentekenverlichting .................255
Binnenverlichting .....................255
Instrumentenverlichting ...........256
Elektrisch systeem .....................256
Zekeringen .............................. 256
Zekeringenkast in motorruimte 257
Zekeringenkast instrumentenpaneel ................260
Zekeringenkast in bagageruimte ......................... 261
Boordgereedschap ....................263
Gereedschap ........................... 263
Velgen en banden .....................263
Winterbanden .......................... 263
Aanduidingen op banden ........264
Bandenspanning .....................264
Bandenspanningscontrolesys‐ teem ....................................... 265
Profieldiepte ............................ 267
Banden- en velgmaat veranderen ............................. 268
Wieldoppen ............................. 268
Sneeuwkettingen .....................269
Bandenreparatieset .................269
Wiel verwisselen ......................272
Reservewiel ............................. 275
Starthulp gebruiken ...................277Trekken...................................... 279
Auto slepen ............................. 279
Andere auto slepen .................281
Verzorging van uiterlijk ..............282
Verzorging exterieur ................282
Verzorging interieur .................285

Verzorging van de auto237Algemene informatie
Accessoires en modificaties van auto
Wij raden u aan alleen gebruik te ma‐
ken van originele onderdelen, acces‐
soires en andere uitdrukkelijk door de fabriek voor uw autotype goedge‐
keurde onderdelen. Voor andere on‐ derdelen kunnen wij – ook als deze
door autoriteiten of anderszins zijn
goedgekeurd – niet beoordelen of
deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische stuurappara‐
ten (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en con‐ serveren.
● Brandstoftank helemaal vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed ge‐ ventileerde ruimte parkeren. Eer‐ste versnelling of achteruitver‐
snelling inschakelen of keuze‐
hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voorde elektrische ruitbediening in‐
schakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt

238Verzorging van de autou op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐ montagebedrijf.
Gasvoertuigen moeten worden afge‐ voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
