OPEL INSIGNIA 2016 Instruksjonsbok

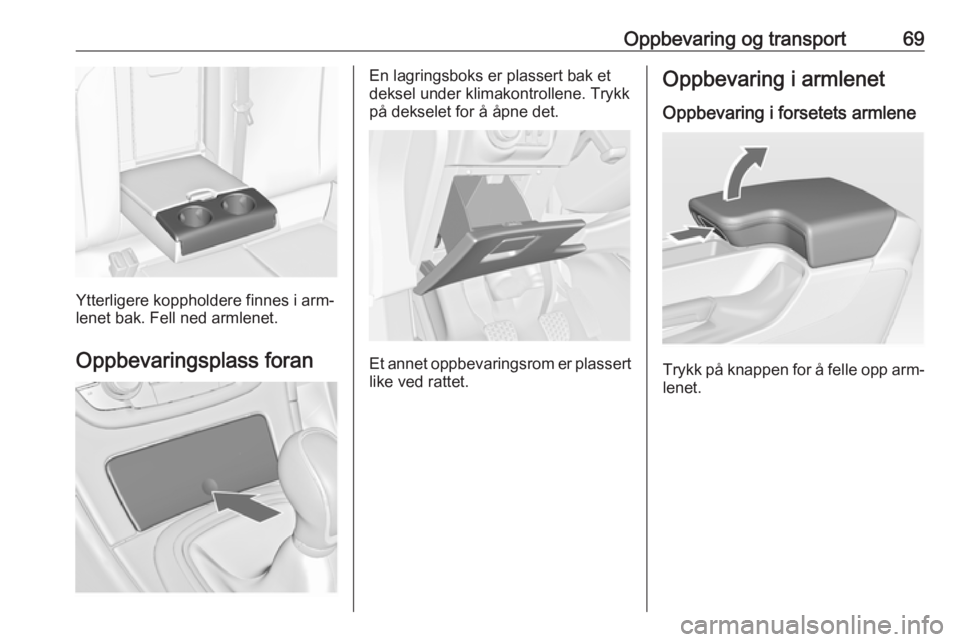

Oppbevaring og transport69
Ytterligere koppholdere finnes i arm‐
lenet bak. Fell ned armlenet.
Oppbevaringsplass foran
En lagringsboks er plassert bak et
deksel under klimakontrollene. Trykk
på dekselet for å åpne det.
Et annet oppbevaringsrom er plassert like ved rattet.
Oppbevaring i armlenet
Oppbevaring i forsetets armlene
Trykk på knappen for å felle opp arm‐
lenet.

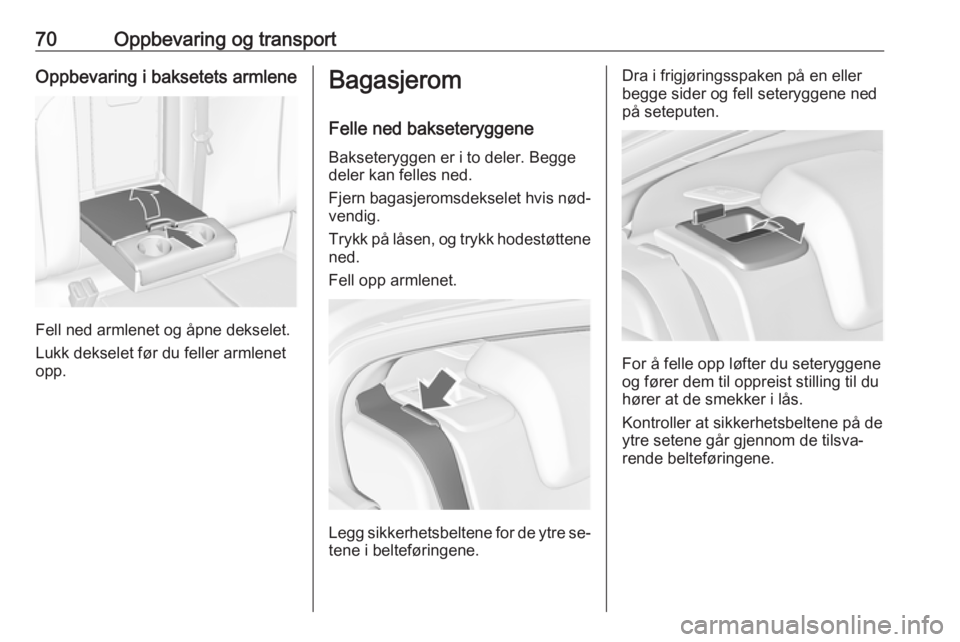

70Oppbevaring og transportOppbevaring i baksetets armlene
Fell ned armlenet og åpne dekselet.
Lukk dekselet før du feller armlenet
opp.
Bagasjerom
Felle ned bakseteryggene Bakseteryggen er i to deler. Begge
deler kan felles ned.
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk hodestøttene
ned.
Fell opp armlenet.
Legg sikkerhetsbeltene for de ytre se‐ tene i belteføringene.
Dra i frigjøringsspaken på en eller
begge sider og fell seteryggene ned
på seteputen.
For å felle opp løfter du seteryggene
og fører dem til oppreist stilling til du
hører at de smekker i lås.
Kontroller at sikkerhetsbeltene på de
ytre setene går gjennom de tilsva‐
rende belteføringene.

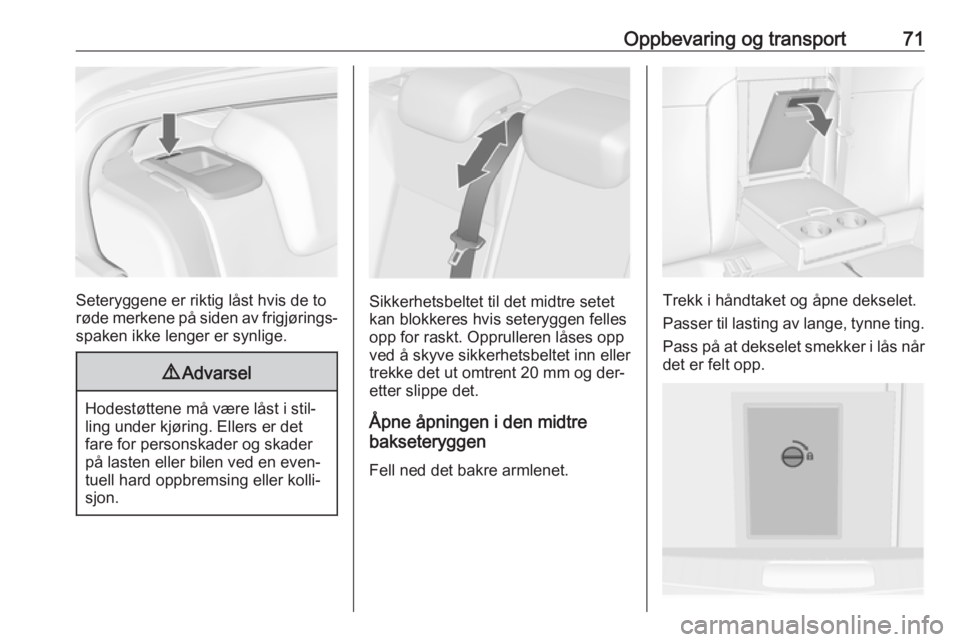

Oppbevaring og transport71
Seteryggene er riktig låst hvis de to
røde merkene på siden av frigjørings‐ spaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og der‐
etter slippe det.
Åpne åpningen i den midtre
bakseteryggen
Fell ned det bakre armlenet.Trekk i håndtaket og åpne dekselet.
Passer til lasting av lange, tynne ting.
Pass på at dekselet smekker i lås når
det er felt opp.

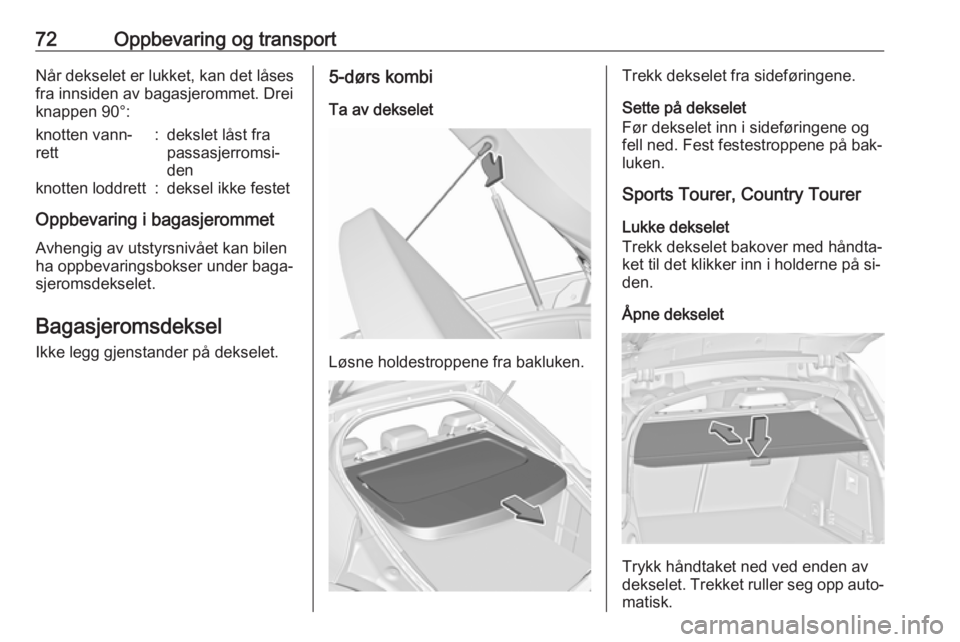

72Oppbevaring og transportNår dekselet er lukket, kan det låses
fra innsiden av bagasjerommet. Drei
knappen 90°:knotten vann‐
rett:dekslet låst fra
passasjerromsi‐
denknotten loddrett:deksel ikke festet
Oppbevaring i bagasjerommet
Avhengig av utstyrsnivået kan bilen
ha oppbevaringsbokser under baga‐
sjeromsdekselet.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
5-dørs kombi
Ta av dekselet
Løsne holdestroppene fra bakluken.
Trekk dekselet fra sideføringene.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest festestroppene på bak‐
luken.
Sports Tourer, Country Tourer
Lukke dekselet
Trekk dekselet bakover med håndta‐
ket til det klikker inn i holderne på si‐
den.
Åpne dekselet
Trykk håndtaket ned ved enden av
dekselet. Trekket ruller seg opp auto‐
matisk.

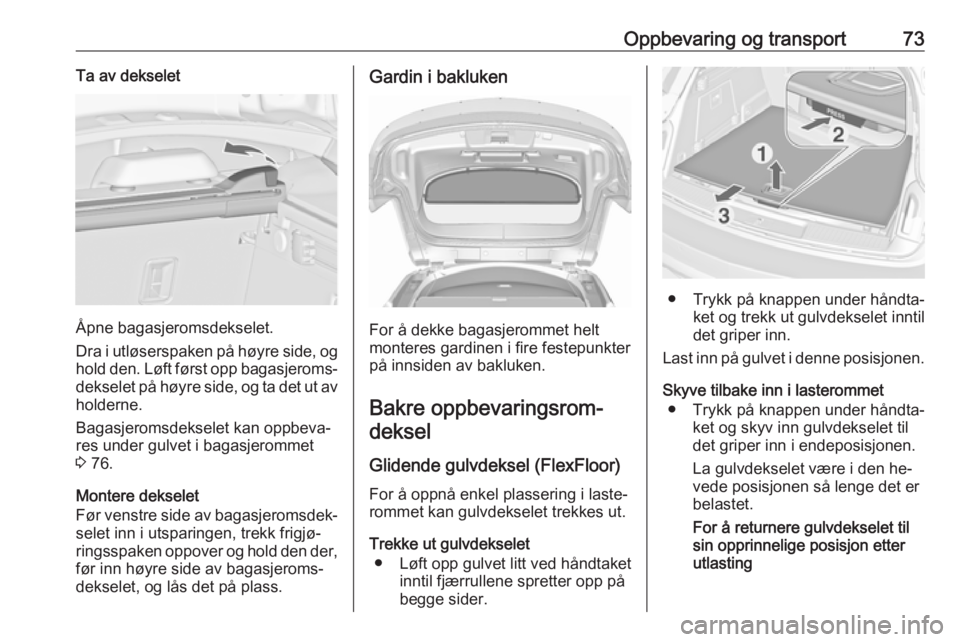

Oppbevaring og transport73Ta av dekselet
Åpne bagasjeromsdekselet.
Dra i utløserspaken på høyre side, og
hold den. Løft først opp bagasjeroms‐ dekselet på høyre side, og ta det ut av holderne.
Bagasjeromsdekselet kan oppbeva‐
res under gulvet i bagasjerommet
3 76.
Montere dekselet
Før venstre side av bagasjeromsdek‐
selet inn i utsparingen, trekk frigjø‐
ringsspaken oppover og hold den der, før inn høyre side av bagasjeroms‐
dekselet, og lås det på plass.
Gardin i bakluken
For å dekke bagasjerommet helt
monteres gardinen i fire festepunkter
på innsiden av bakluken.
Bakre oppbevaringsrom‐ deksel
Glidende gulvdeksel (FlexFloor)
For å oppnå enkel plassering i laste‐
rommet kan gulvdekselet trekkes ut.
Trekke ut gulvdekselet ● Løft opp gulvet litt ved håndtaket inntil fjærrullene spretter opp påbegge sider.
● Trykk på knappen under håndta‐ ket og trekk ut gulvdekselet inntildet griper inn.
Last inn på gulvet i denne posisjonen.
Skyve tilbake inn i lasterommet ● Trykk på knappen under håndta‐ ket og skyv inn gulvdekselet til
det griper inn i endeposisjonen.
La gulvdekselet være i den he‐
vede posisjonen så lenge det er
belastet.
For å returnere gulvdekselet til
sin opprinnelige posisjon etter
utlasting

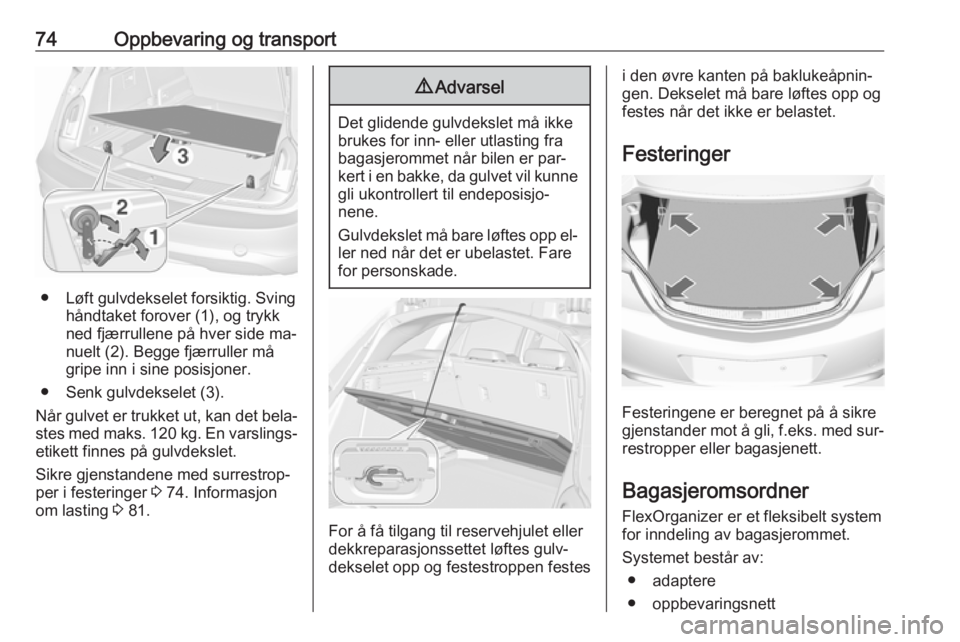

74Oppbevaring og transport
● Løft gulvdekselet forsiktig. Svinghåndtaket forover (1), og trykk
ned fjærrullene på hver side ma‐
nuelt (2). Begge fjærruller må
gripe inn i sine posisjoner.
● Senk gulvdekselet (3).
Når gulvet er trukket ut, kan det bela‐ stes med maks. 120 kg. En varslings‐
etikett finnes på gulvdekslet.
Sikre gjenstandene med surrestrop‐
per i festeringer 3 74. Informasjon
om lasting 3 81.
9 Advarsel
Det glidende gulvdekslet må ikke
brukes for inn- eller utlasting fra
bagasjerommet når bilen er par‐
kert i en bakke, da gulvet vil kunne gli ukontrollert til endeposisjo‐
nene.
Gulvdekslet må bare løftes opp el‐ ler ned når det er ubelastet. Fare
for personskade.
For å få tilgang til reservehjulet eller
dekkreparasjonssettet løftes gulv‐
dekselet opp og festestroppen festes
i den øvre kanten på baklukeåpnin‐
gen. Dekselet må bare løftes opp og
festes når det ikke er belastet.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ● adaptere
● oppbevaringsnett

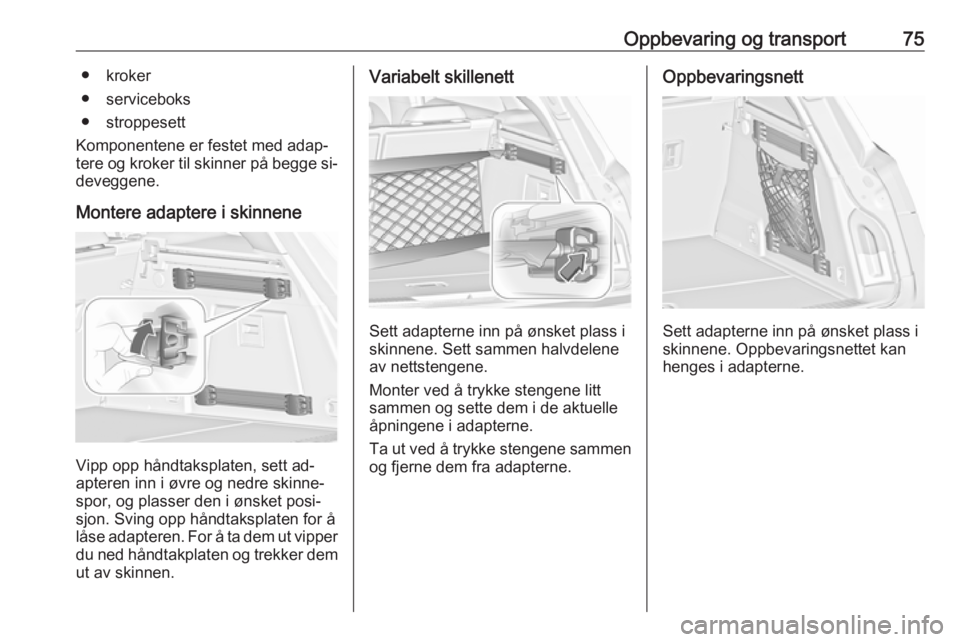

Oppbevaring og transport75● kroker
● serviceboks
● stroppesett
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtakplaten og trekker dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.

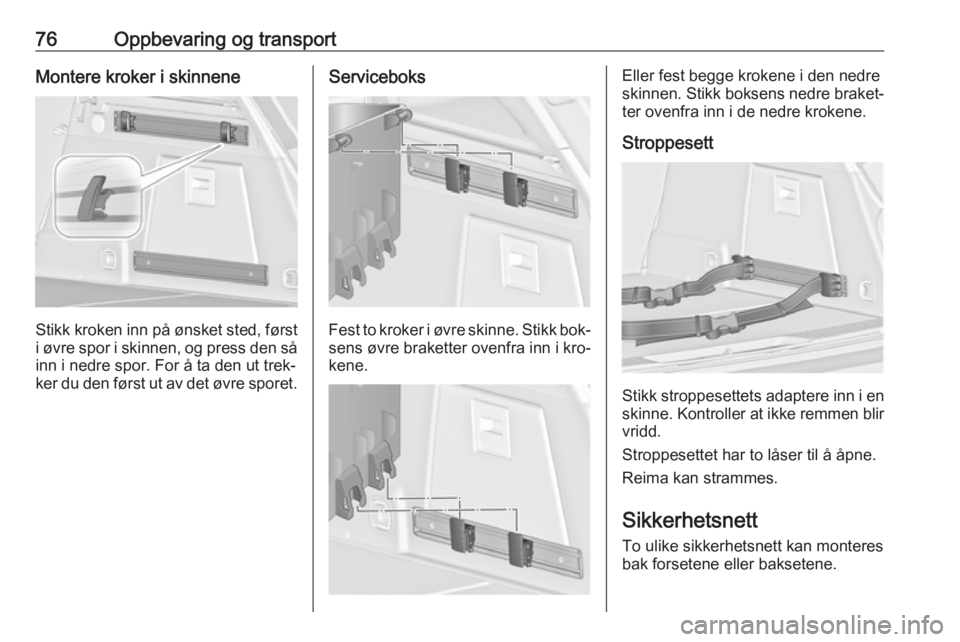

76Oppbevaring og transportMontere kroker i skinnene
Stikk kroken inn på ønsket sted, førsti øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Serviceboks
Fest to kroker i øvre skinne. Stikk bok‐ sens øvre braketter ovenfra inn i kro‐
kene.
Eller fest begge krokene i den nedre
skinnen. Stikk boksens nedre braket‐ ter ovenfra inn i de nedre krokene.
Stroppesett
Stikk stroppesettets adaptere inn i en
skinne. Kontroller at ikke remmen blir vridd.
Stroppesettet har to låser til å åpne.
Reima kan strammes.
Sikkerhetsnett
To ulike sikkerhetsnett kan monteres
bak forsetene eller baksetene.

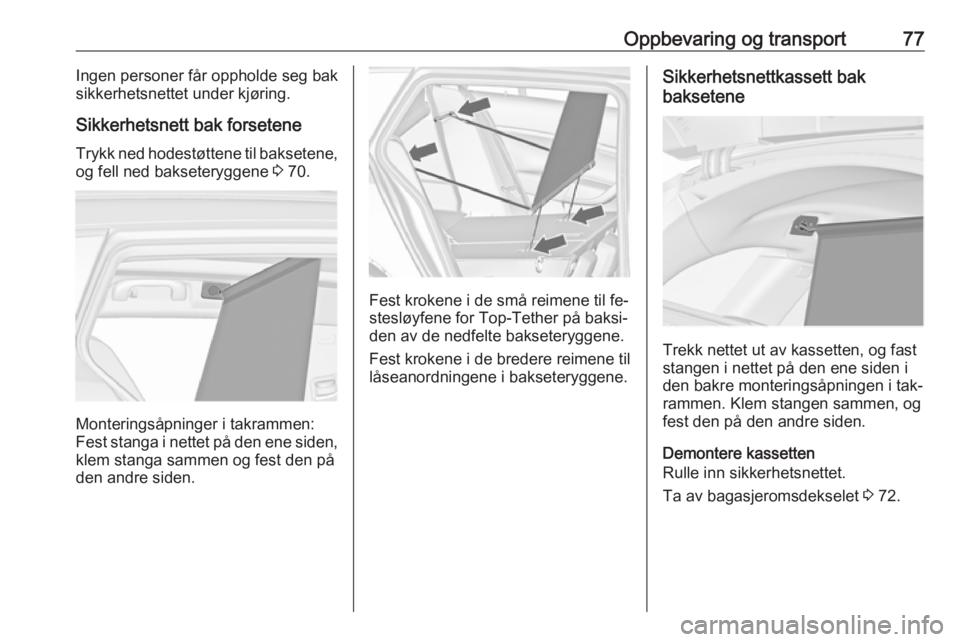

Oppbevaring og transport77Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Sikkerhetsnett bak forsetene Trykk ned hodestøttene til baksetene, og fell ned bakseteryggene 3 70.
Monteringsåpninger i takrammen:
Fest stanga i nettet på den ene siden, klem stanga sammen og fest den på
den andre siden.
Fest krokene i de små reimene til fe‐
stesløyfene for Top-Tether på baksi‐
den av de nedfelte bakseteryggene.
Fest krokene i de bredere reimene til
låseanordningene i bakseteryggene.
Sikkerhetsnettkassett bak
baksetene
Trekk nettet ut av kassetten, og fast
stangen i nettet på den ene siden i
den bakre monteringsåpningen i tak‐
rammen. Klem stangen sammen, og
fest den på den andre siden.
Demontere kassetten
Rulle inn sikkerhetsnettet.
Ta av bagasjeromsdekselet 3 72.

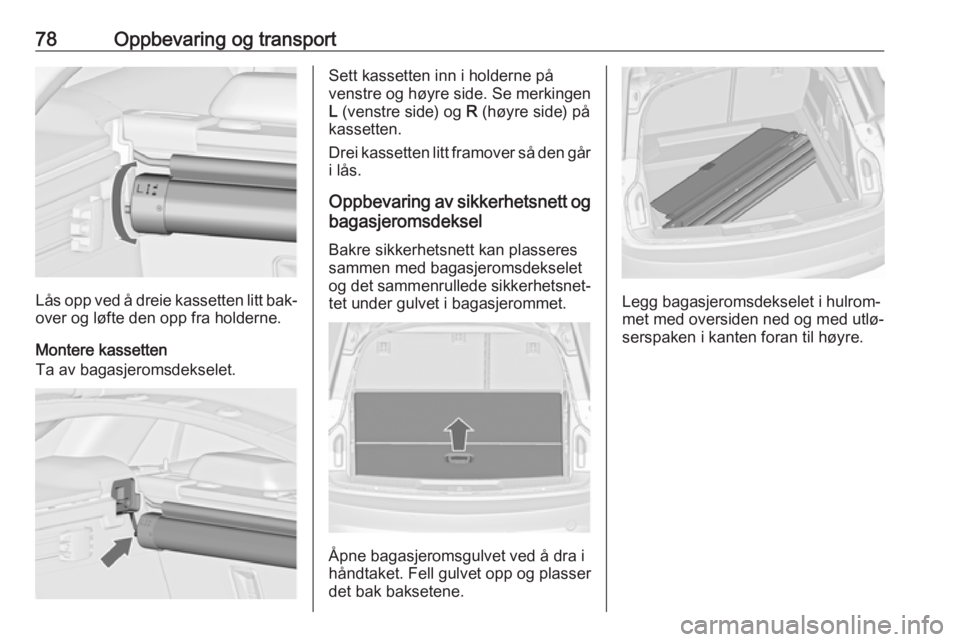

78Oppbevaring og transport
Lås opp ved å dreie kassetten litt bak‐
over og løfte den opp fra holderne.
Montere kassetten
Ta av bagasjeromsdekselet.
Sett kassetten inn i holderne på
venstre og høyre side. Se merkingen
L (venstre side) og R (høyre side) på
kassetten.
Drei kassetten litt framover så den går
i lås.
Oppbevaring av sikkerhetsnett og
bagasjeromsdeksel
Bakre sikkerhetsnett kan plasseres
sammen med bagasjeromsdekselet
og det sammenrullede sikkerhetsnet‐
tet under gulvet i bagasjerommet.
Åpne bagasjeromsgulvet ved å dra i
håndtaket. Fell gulvet opp og plasser
det bak baksetene.
Legg bagasjeromsdekselet i hulrom‐
met med oversiden ned og med utlø‐
serspaken i kanten foran til høyre.
