Page 5 of 323

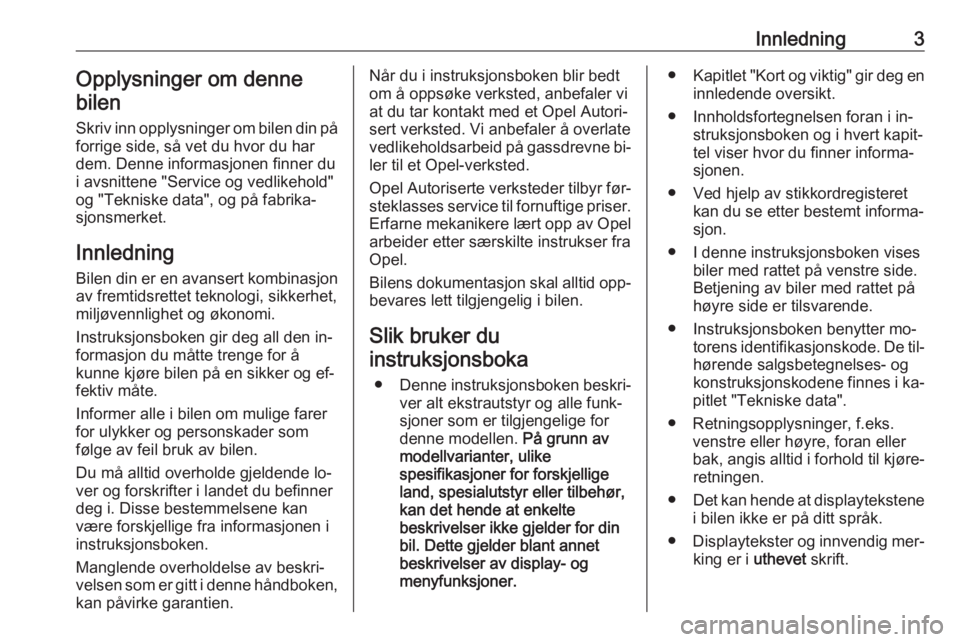

Innledning3Opplysninger om denne
bilen
Skriv inn opplysninger om bilen din på forrige side, så vet du hvor du har
dem. Denne informasjonen finner du
i avsnittene "Service og vedlikehold"
og "Tekniske data", og på fabrika‐
sjonsmerket.
Innledning
Bilen din er en avansert kombinasjon
av fremtidsrettet teknologi, sikkerhet,
miljøvennlighet og økonomi.
Instruksjonsboken gir deg all den in‐
formasjon du måtte trenge for å
kunne kjøre bilen på en sikker og ef‐
fektiv måte.
Informer alle i bilen om mulige farer
for ulykker og personskader som
følge av feil bruk av bilen.
Du må alltid overholde gjeldende lo‐
ver og forskrifter i landet du befinner
deg i. Disse bestemmelsene kan
være forskjellige fra informasjonen i
instruksjonsboken.
Manglende overholdelse av beskri‐
velsen som er gitt i denne håndboken, kan påvirke garantien.Når du i instruksjonsboken blir bedt
om å oppsøke verksted, anbefaler vi
at du tar kontakt med et Opel Autori‐
sert verksted. Vi anbefaler å overlate
vedlikeholdsarbeid på gassdrevne bi‐ ler til et Opel-verksted.
Opel Autoriserte verksteder tilbyr før‐
steklasses service til fornuftige priser.
Erfarne mekanikere lært opp av Opel arbeider etter særskilte instrukser fra
Opel.
Bilens dokumentasjon skal alltid opp‐ bevares lett tilgjengelig i bilen.
Slik bruker duinstruksjonsboka
● Denne instruksjonsboken beskri‐
ver alt ekstrautstyr og alle funk‐
sjoner som er tilgjengelige for denne modellen. På grunn av
modellvarianter, ulike
spesifikasjoner for forskjellige
land, spesialutstyr eller tilbehør, kan det hende at enkelte
beskrivelser ikke gjelder for din
bil. Dette gjelder blant annet
beskrivelser av display- og
menyfunksjoner.● Kapitlet "Kort og viktig" gir deg en
innledende oversikt.
● Innholdsfortegnelsen foran i in‐ struksjonsboken og i hvert kapit‐
tel viser hvor du finner informa‐
sjonen.
● Ved hjelp av stikkordregisteret kan du se etter bestemt informa‐
sjon.
● I denne instruksjonsboken vises biler med rattet på venstre side.
Betjening av biler med rattet på
høyre side er tilsvarende.
● Instruksjonsboken benytter mo‐ torens identifikasjonskode. De til‐hørende salgsbetegnelses- og
konstruksjonskodene finnes i ka‐
pitlet "Tekniske data".
● Retningsopplysninger, f.eks. venstre eller høyre, foran eller
bak, angis alltid i forhold til kjøre‐ retningen.
● Det kan hende at displaytekstene
i bilen ikke er på ditt språk.
● Displaytekster og innvendig mer‐
king er i uthevet skrift.
Page 13 of 323

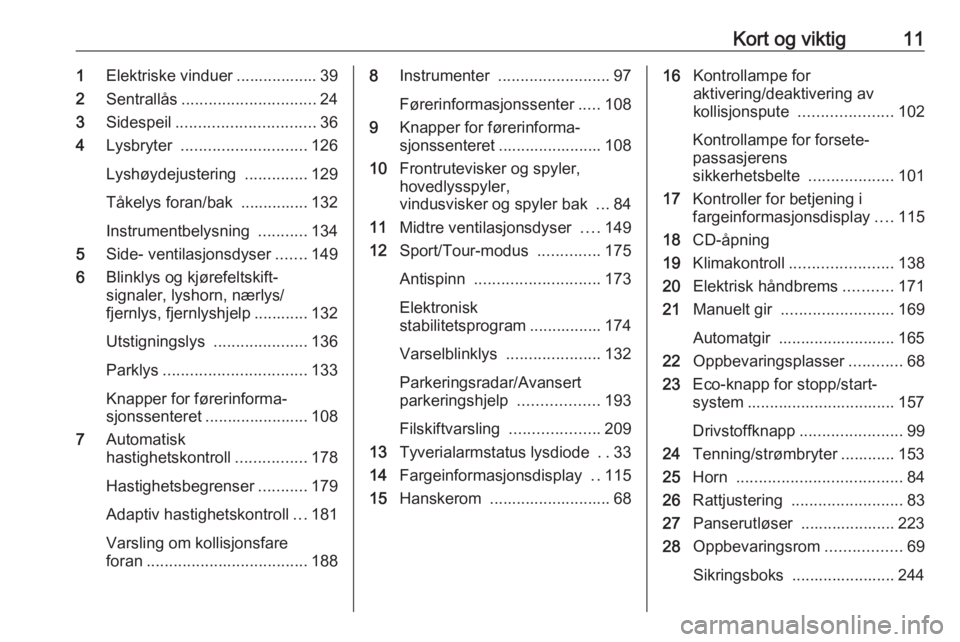

Kort og viktig111Elektriske vinduer .................. 39
2 Sentrallås .............................. 24
3 Sidespeil ............................... 36
4 Lysbryter ............................ 126
Lyshøydejustering ..............129
Tåkelys foran/bak ............... 132
Instrumentbelysning ...........134
5 Side- ventilasjonsdyser .......149
6 Blinklys og kjørefeltskift‐
signaler, lyshorn, nærlys/
fjernlys, fjernlyshjelp ............ 132
Utstigningslys .....................136
Parklys ................................ 133
Knapper for førerinforma‐
sjonssenteret ....................... 108
7 Automatisk
hastighetskontroll ................178
Hastighetsbegrenser ...........179
Adaptiv hastighetskontroll ...181
Varsling om kollisjonsfare
foran .................................... 1888Instrumenter ......................... 97
Førerinformasjonssenter .....108
9 Knapper for førerinforma‐
sjonssenteret ....................... 108
10 Frontrutevisker og spyler,
hovedlysspyler,
vindusvisker og spyler bak ...84
11 Midtre ventilasjonsdyser ....149
12 Sport/Tour-modus ..............175
Antispinn ............................ 173
Elektronisk
stabilitetsprogram ................ 174
Varselblinklys .....................132
Parkeringsradar/Avansert
parkeringshjelp ..................193
Filskiftvarsling ....................209
13 Tyverialarmstatus lysdiode ..33
14 Fargeinformasjonsdisplay ..115
15 Hanskerom ........................... 6816Kontrollampe for
aktivering/deaktivering av
kollisjonspute .....................102
Kontrollampe for forsete‐
passasjerens
sikkerhetsbelte ...................101
17 Kontroller for betjening i
fargeinformasjonsdisplay ....115
18 CD-åpning
19 Klimakontroll ....................... 138
20 Elektrisk håndbrems ...........171
21 Manuelt gir ......................... 169
Automatgir .......................... 165
22 Oppbevaringsplasser ............68
23 Eco-knapp for stopp/start-
system ................................. 157
Drivstoffknapp ....................... 99
24 Tenning/strømbryter ............ 153
25 Horn ..................................... 84
26 Rattjustering ......................... 83
27 Panserutløser ..................... 223
28 Oppbevaringsrom .................69
Sikringsboks ....................... 244
Page 25 of 323
Nøkler, dører og vinduer23Les dette
Ikke legg den elektroniske nøkkelen
i bagasjerommet eller foran
Info-Display.
Skifte batteri i den elektroniske
nøkkelen
Skift batteriet når systemet ikke len‐
ger fungerer som det skal eller rekke‐
vidden er redusert. Når det er på tide
å skifte batteri, vises det av en mel‐
ding på førerinformasjonsdisplayet
3 117.
Utskifting av batteri, se "Fjernkontroll"
3 21.
Synkronisering av elektronisk
nøkkel
Den elektroniske nøkkelen synkroni‐seres automatisk ved hver startpro‐ sedyre.Feil
Hvis sentrallåsen ikke fungerer eller motoren ikke vil starte, kan det skyl‐des følgende årsaker:
● Feil i elektronisk nøkkel.
● Elektronisk nøkkel utenfor mot‐ taksområde.
● Batterispenningen er for lav. ● Overbelastning av sentrallåsen som følge av hyppig betjening:
strømtilførselen brytes en kort
stund.
● Støy på grunn av radiobølger fra kilder med høyere effekt.
For å fjerne feilårsaken, endres plas‐
seringen av den elektroniske nøk‐
kelen.
Manuell opplåsing 3 24.
Innstillinger som lagres i minnet
Når tenningen slås av, vil følgende
innstillinger automatisk lagres i min‐
net på fjernkontrollen eller i den elek‐ troniske nøkkelen:● automatisk klimakontroll
● lys
● Infotainmentsystem
● sentrallås
● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene benyttes
automatisk neste gang tenningen
slås på med minnenøkkelen, med
fjernkontrollenheten 3 153 eller med
den elektroniske nøkkelen 3 22.
Personalisering av sjåfør må være
aktivert i de personlige innstillingene i
informasjonsdisplayet . Denne må an‐
gis for hver enkelt fjernkontrollenhet
eller elektroniske nøkkel som benyt‐
tes.
Justeringene av førersetet og side‐
speilene blir også lagret, uavhengig av minneposisjonene 3 49.
Elektriske seter flyttes automatisk til
den lagrede posisjonen ved opplå‐
sing og åpning av førerdøren med
fjernkontrollenheten eller den elektro‐ niske nøkkelen med minne når Auto
minneoppringning i
informasjonsdisplayet er aktivert.
Page 26 of 323

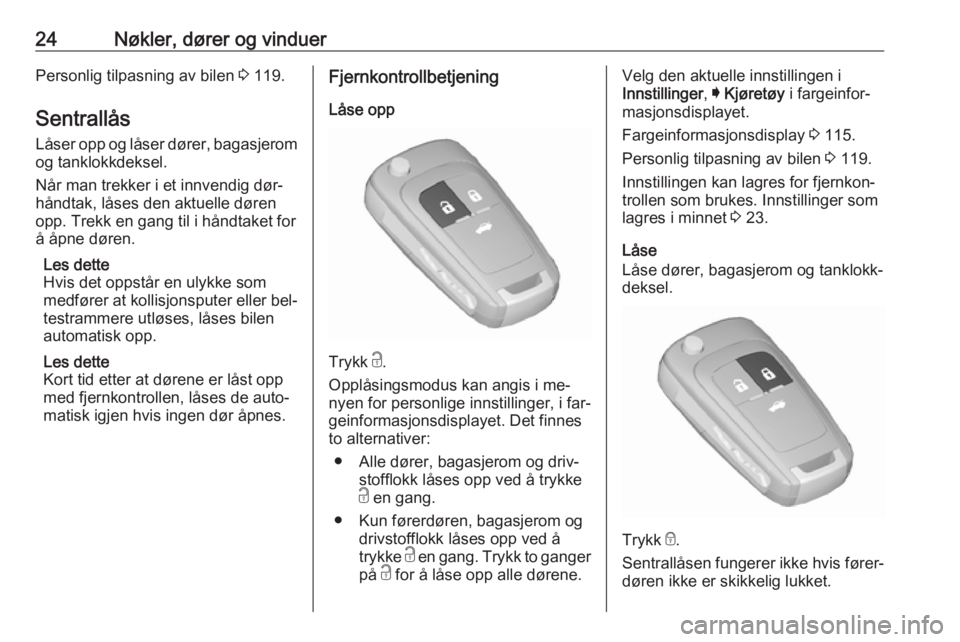

24Nøkler, dører og vinduerPersonlig tilpasning av bilen 3 119.
Sentrallås
Låser opp og låser dører, bagasjerom
og tanklokkdeksel.
Når man trekker i et innvendig dør‐
håndtak, låses den aktuelle døren opp. Trekk en gang til i håndtaket for
å åpne døren.
Les dette
Hvis det oppstår en ulykke som
medfører at kollisjonsputer eller bel‐
testrammere utløses, låses bilen
automatisk opp.
Les dette
Kort tid etter at dørene er låst opp
med fjernkontrollen, låses de auto‐
matisk igjen hvis ingen dør åpnes.Fjernkontrollbetjening
Låse opp
Trykk c.
Opplåsingsmodus kan angis i me‐
nyen for personlige innstillinger, i far‐
geinformasjonsdisplayet. Det finnes
to alternativer:
● Alle dører, bagasjerom og driv‐ stofflokk låses opp ved å trykke
c en gang.
● Kun førerdøren, bagasjerom og drivstofflokk låses opp ved å
trykke c en gang. Trykk to ganger
på c for å låse opp alle dørene.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Innstillingen kan lagres for fjernkon‐
trollen som brukes. Innstillinger som
lagres i minnet 3 23.
Låse
Låse dører, bagasjerom og tanklokk‐
deksel.
Trykk e.
Sentrallåsen fungerer ikke hvis fører‐ døren ikke er skikkelig lukket.
Page 27 of 323

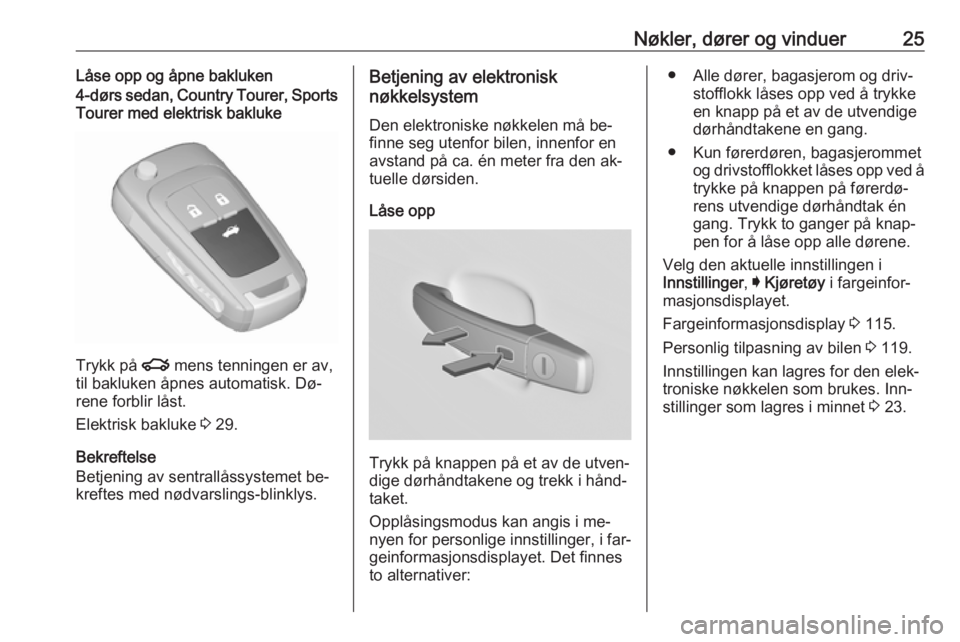

Nøkler, dører og vinduer25Låse opp og åpne bakluken4-dørs sedan, Country Tourer, Sports
Tourer med elektrisk bakluke
Trykk på x mens tenningen er av,
til bakluken åpnes automatisk. Dø‐
rene forblir låst.
Elektrisk bakluke 3 29.
Bekreftelse
Betjening av sentrallåssystemet be‐
kreftes med nødvarslings-blinklys.
Betjening av elektronisk
nøkkelsystem
Den elektroniske nøkkelen må be‐
finne seg utenfor bilen, innenfor en
avstand på ca. én meter fra den ak‐
tuelle dørsiden.
Låse opp
Trykk på knappen på et av de utven‐
dige dørhåndtakene og trekk i hånd‐
taket.
Opplåsingsmodus kan angis i me‐
nyen for personlige innstillinger, i far‐
geinformasjonsdisplayet. Det finnes
to alternativer:
● Alle dører, bagasjerom og driv‐ stofflokk låses opp ved å trykke
en knapp på et av de utvendige
dørhåndtakene en gang.
● Kun førerdøren, bagasjerommet og drivstofflokket låses opp ved åtrykke på knappen på førerdø‐
rens utvendige dørhåndtak én
gang. Trykk to ganger på knap‐
pen for å låse opp alle dørene.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Innstillingen kan lagres for den elek‐
troniske nøkkelen som brukes. Inn‐
stillinger som lagres i minnet 3 23.
Page 29 of 323

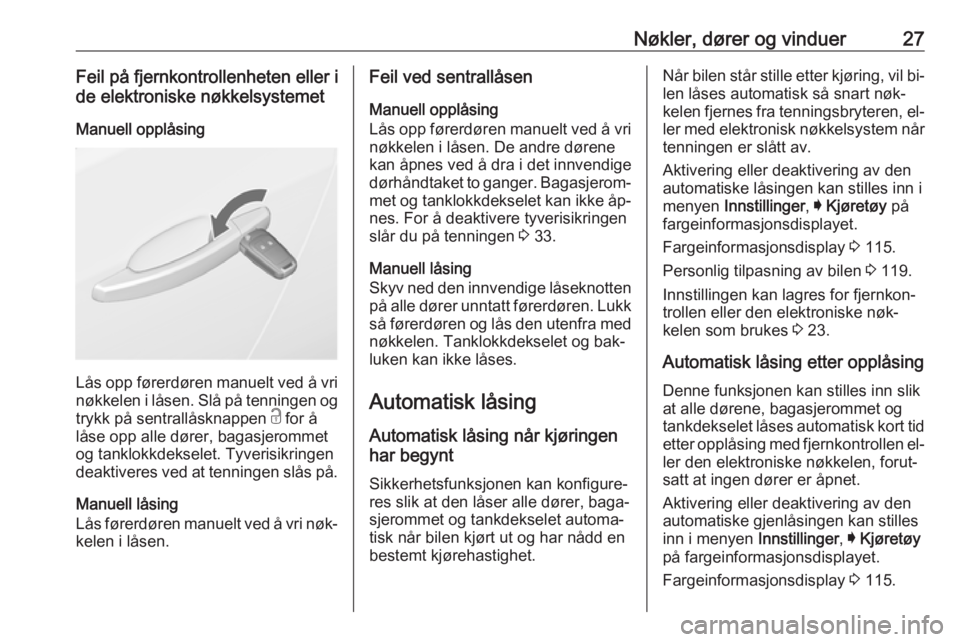

Nøkler, dører og vinduer27Feil på fjernkontrollenheten eller i
de elektroniske nøkkelsystemet
Manuell opplåsing
Lås opp førerdøren manuelt ved å vri
nøkkelen i låsen. Slå på tenningen og
trykk på sentrallåsknappen c for å
låse opp alle dører, bagasjerommet
og tanklokkdekselet. Tyverisikringen
deaktiveres ved at tenningen slås på.
Manuell låsing
Lås førerdøren manuelt ved å vri nøk‐ kelen i låsen.
Feil ved sentrallåsen
Manuell opplåsing
Lås opp førerdøren manuelt ved å vri
nøkkelen i låsen. De andre dørene
kan åpnes ved å dra i det innvendige
dørhåndtaket to ganger. Bagasjerom‐ met og tanklokkdekselet kan ikke åp‐
nes. For å deaktivere tyverisikringen
slår du på tenningen 3 33.
Manuell låsing
Skyv ned den innvendige låseknotten på alle dører unntatt førerdøren. Lukk
så førerdøren og lås den utenfra med nøkkelen. Tanklokkdekselet og bak‐luken kan ikke låses.
Automatisk låsing Automatisk låsing når kjøringen
har begynt
Sikkerhetsfunksjonen kan konfigure‐
res slik at den låser alle dører, baga‐
sjerommet og tankdekselet automa‐
tisk når bilen kjørt ut og har nådd en
bestemt kjørehastighet.Når bilen står stille etter kjøring, vil bi‐
len låses automatisk så snart nøk‐
kelen fjernes fra tenningsbryteren, el‐ ler med elektronisk nøkkelsystem når tenningen er slått av.
Aktivering eller deaktivering av den
automatiske låsingen kan stilles inn i
menyen Innstillinger , I Kjøretøy på
fargeinformasjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Innstillingen kan lagres for fjernkon‐
trollen eller den elektroniske nøk‐
kelen som brukes 3 23.
Automatisk låsing etter opplåsing Denne funksjonen kan stilles inn slik
at alle dørene, bagasjerommet og
tankdekselet låses automatisk kort tid
etter opplåsing med fjernkontrollen el‐
ler den elektroniske nøkkelen, forut‐
satt at ingen dører er åpnet.
Aktivering eller deaktivering av den
automatiske gjenlåsingen kan stilles
inn i menyen Innstillinger, I Kjøretøy
på fargeinformasjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Page 30 of 323

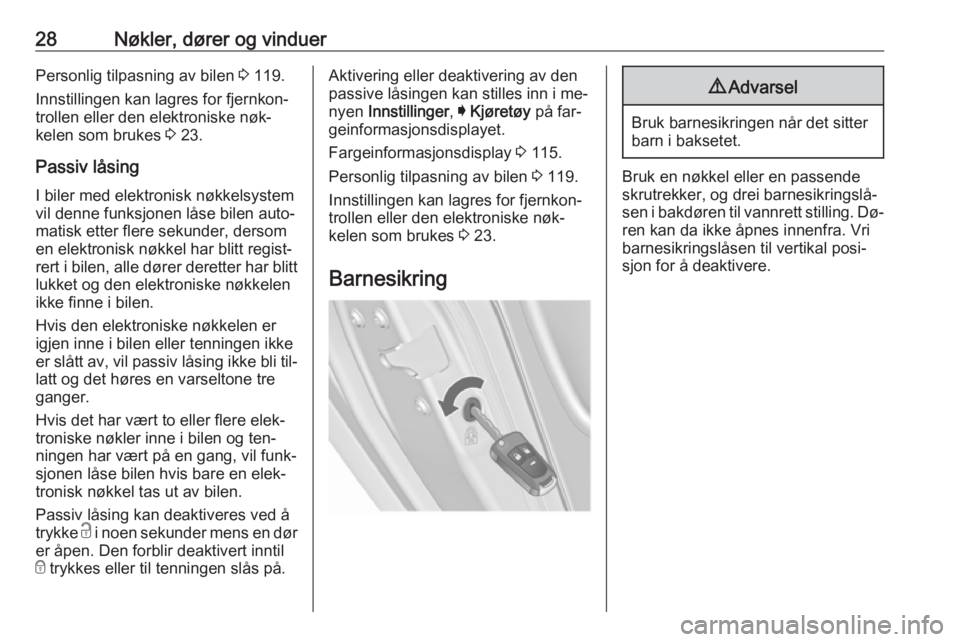

28Nøkler, dører og vinduerPersonlig tilpasning av bilen 3 119.
Innstillingen kan lagres for fjernkon‐
trollen eller den elektroniske nøk‐
kelen som brukes 3 23.
Passiv låsing I biler med elektronisk nøkkelsystemvil denne funksjonen låse bilen auto‐
matisk etter flere sekunder, dersom
en elektronisk nøkkel har blitt regist‐
rert i bilen, alle dører deretter har blitt
lukket og den elektroniske nøkkelen
ikke finne i bilen.
Hvis den elektroniske nøkkelen er
igjen inne i bilen eller tenningen ikke
er slått av, vil passiv låsing ikke bli til‐ latt og det høres en varseltone tre
ganger.
Hvis det har vært to eller flere elek‐
troniske nøkler inne i bilen og ten‐
ningen har vært på en gang, vil funk‐
sjonen låse bilen hvis bare en elek‐
tronisk nøkkel tas ut av bilen.
Passiv låsing kan deaktiveres ved å
trykke c i noen sekunder mens en dør
er åpen. Den forblir deaktivert inntil
e trykkes eller til tenningen slås på.Aktivering eller deaktivering av den
passive låsingen kan stilles inn i me‐
nyen Innstillinger , I Kjøretøy på far‐
geinformasjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Innstillingen kan lagres for fjernkon‐
trollen eller den elektroniske nøk‐
kelen som brukes 3 23.
Barnesikring9 Advarsel
Bruk barnesikringen når det sitter
barn i baksetet.
Bruk en nøkkel eller en passende
skrutrekker, og drei barnesikringslå‐
sen i bakdøren til vannrett stilling. Dø‐
ren kan da ikke åpnes innenfra. Vri
barnesikringslåsen til vertikal posi‐
sjon for å deaktivere.
Page 36 of 323

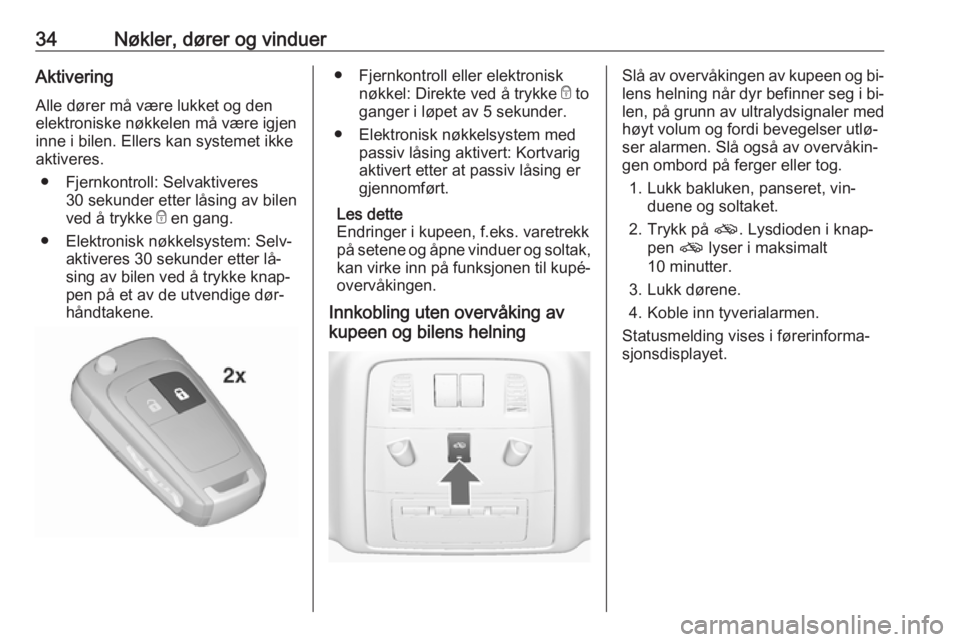

34Nøkler, dører og vinduerAktiveringAlle dører må være lukket og den
elektroniske nøkkelen må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
● Fjernkontroll: Selvaktiveres 30 sekunder etter låsing av bilen
ved å trykke e en gang.
● Elektronisk nøkkelsystem: Selv‐ aktiveres 30 sekunder etter lå‐
sing av bilen ved å trykke knap‐
pen på et av de utvendige dør‐
håndtakene.● Fjernkontroll eller elektronisk
nøkkel: Direkte ved å trykke e to
ganger i løpet av 5 sekunder.
● Elektronisk nøkkelsystem med passiv låsing aktivert: Kortvarig
aktivert etter at passiv låsing er
gjennomført.
Les dette
Endringer i kupeen, f.eks. varetrekk på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helningSlå av overvåkingen av kupeen og bi‐
lens helning når dyr befinner seg i bi‐ len, på grunn av ultralydsignaler med
høyt volum og fordi bevegelser utlø‐
ser alarmen. Slå også av overvåkin‐
gen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vin‐ duene og soltaket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
10 minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.
Page 39 of 323

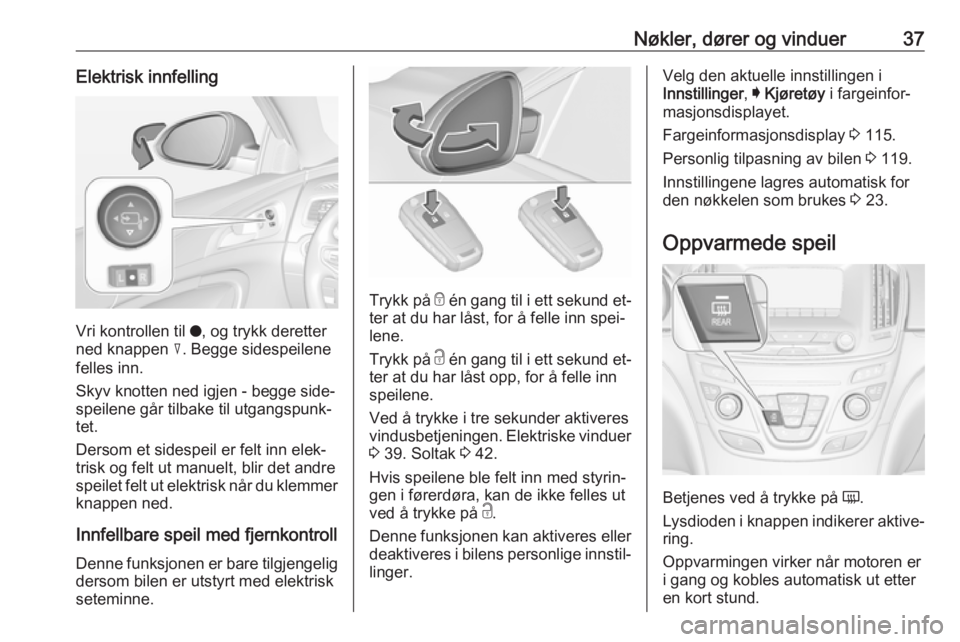

Nøkler, dører og vinduer37Elektrisk innfelling
Vri kontrollen til o, og trykk deretter
ned knappen c. Begge sidespeilene
felles inn.
Skyv knotten ned igjen - begge side‐
speilene går tilbake til utgangspunk‐
tet.
Dersom et sidespeil er felt inn elek‐ trisk og felt ut manuelt, blir det andre
speilet felt ut elektrisk når du klemmer
knappen ned.
Innfellbare speil med fjernkontroll Denne funksjonen er bare tilgjengelig
dersom bilen er utstyrt med elektrisk
seteminne.
Trykk på e én gang til i ett sekund et‐
ter at du har låst, for å felle inn spei‐
lene.
Trykk på c én gang til i ett sekund et‐
ter at du har låst opp, for å felle inn
speilene.
Ved å trykke i tre sekunder aktiveres vindusbetjeningen. Elektriske vinduer
3 39. Soltak 3 42.
Hvis speilene ble felt inn med styrin‐
gen i førerdøra, kan de ikke felles ut
ved å trykke på c.
Denne funksjonen kan aktiveres eller deaktiveres i bilens personlige innstil‐
linger.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i fargeinfor‐
masjonsdisplayet.
Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Innstillingene lagres automatisk for
den nøkkelen som brukes 3 23.
Oppvarmede speil
Betjenes ved å trykke på Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.
Page 43 of 323

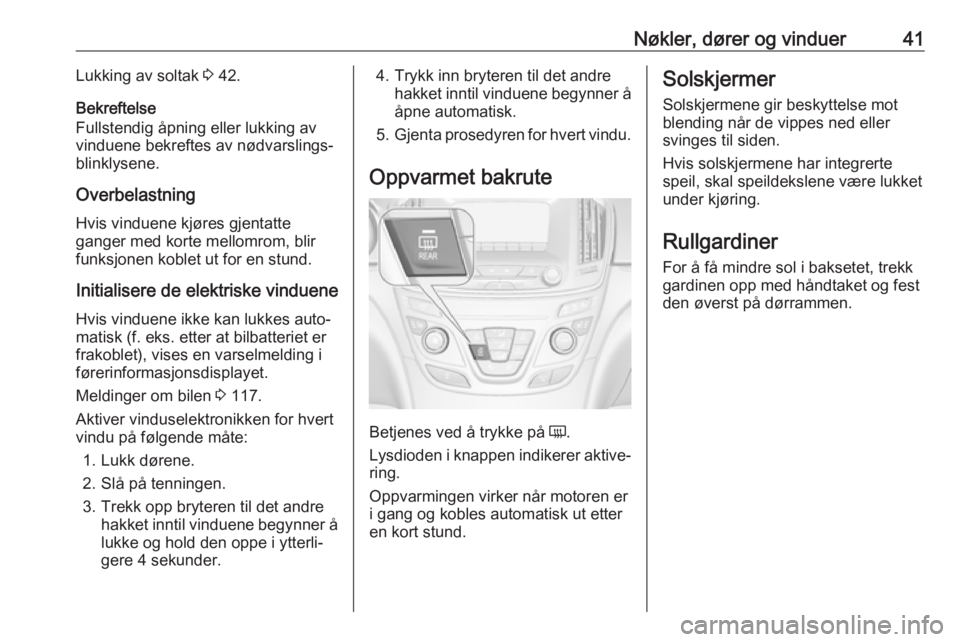

Nøkler, dører og vinduer41Lukking av soltak 3 42.
Bekreftelse
Fullstendig åpning eller lukking av
vinduene bekreftes av nødvarslings-
blinklysene.
Overbelastning Hvis vinduene kjøres gjentatte
ganger med korte mellomrom, blir
funksjonen koblet ut for en stund.
Initialisere de elektriske vinduene
Hvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet er
frakoblet), vises en varselmelding i førerinformasjonsdisplayet.
Meldinger om bilen 3 117.
Aktiver vinduselektronikken for hvert
vindu på følgende måte:
1. Lukk dørene.
2. Slå på tenningen.
3. Trekk opp bryteren til det andre hakket inntil vinduene begynner ålukke og hold den oppe i ytterli‐
gere 4 sekunder.4. Trykk inn bryteren til det andre hakket inntil vinduene begynner å
åpne automatisk.
5. Gjenta prosedyren for hvert vindu.
Oppvarmet bakrute
Betjenes ved å trykke på Ü
.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.
Solskjermer
Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Hvis solskjermene har integrerte
speil, skal speildekslene være lukket
under kjøring.
Rullgardiner For å få mindre sol i baksetet, trekk
gardinen opp med håndtaket og fest
den øverst på dørrammen.
