Körning och hantering199
När parkeringen är avslutad visas ett
meddelande om att ändläget är nått.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan. För att upptäcka parkeringsfickor påförarsidan trycker du på ( i ca.
2 sekunder.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
SET/CLR på blinkersspaken eller
knappen 9 rattreglaget, visas in‐
struktionerna för den avancerade par‐
keringshjälpen igen och parkerings‐
manövern kan fortsätta.
Deaktivering
Systemet inaktiveras om:
● du trycker på (
● parkeringen avslutas med lyckat resultat
● du kör snabbare än 30 km/h
● tändningen slås av.
Observera!
Om den avancerade parkeringshjäl‐
pen inaktiveras manuellt eller av
systemet ( t.ex. om parkeringen har
slutförts), inaktiveras även den
främre och bakre parkeringshjälpen.Du kan aktivera den främre och
bakre parkeringshjälpen igen
genom att trycka på parkerings‐
hjälpsknappen r eller lägga i
backväxeln en gång.
Inaktivering genom förarens eller
systemets försorg under manövre‐
ringen indikeras av Parkering
avbruten i förarinformations‐
centralen.
Fel
Ett meddelande visas i förarinforma‐
tionscentralen om:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet inte fungerar.

200Körning och hantering
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort inaktiveras systemet. Tryck på ( för
att aktivera systemet och söka efter
en ny parkeringsficka.
Allmän information om
användning av
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Du kan aktivera och inaktivera par‐ keringshjälpen genom att ändra in‐
ställningarna på informationsdis‐
playen.
Personliga inställningar 3 119.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.

Körning och hantering201Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Systemet måste kalibreras efter pro‐
duktion. För optimal parkering väg‐ ledning, en körsträcka på minst
35 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds den gula var‐
ningssymbolen B i motsvarande yt‐
terbackspegel. Om föraren aktiverar
blinkersljusen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Om bilen är utrustad med filbytesvar‐
ning 3 202 så visas symbolen F i
speglarna.

202Körning och hantering
Systemet kan aktiveras eller inaktive‐
ras i personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3,5 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Under normala omständigheter kan det förekomma en del missade var‐ ningar.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 268.
Om det är något fel i systemet eller
om systemet inte fungerar på grund av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.Filbytesvarning
Utöver dödvinkelvarningen 3 201
upptäcker filbytesvarningen fordon
som närmar sig snabbt bakifrån i pa‐
rallella körfält nära din bil.
Om bilen är utrustad med filbytesvar‐
ning ingår alltid dödvinkelvarning.
Systemet varnar visuellt i vardera yt‐
terbackspegeln när det upptäcker for‐ don som närmar sig snabbt bakifrån.
Radaravståndssensorerna sitter i
bakre stötfångaren.9 Varning
Filbytesvarning är ingen ersätt‐
ning för förarens uppsikt.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon
som närmar sig bakifrån och körs i
avsevärt högre hastighet tänds den

Körning och hantering203gula varningssymbolen F i respek‐
tive ytterbackspegel. Om föraren ak‐
tiverar blinkersen börjar varnings‐
symbolen F blinka gult för att du
inte ska byta fil.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 3,5 meter parallellt på båda sidor
om bilen och ca 3 meter bakåt för
dödvinkelvarning (A) och ca
70 meter bakåt för filbytesvarning
(B) i parallella körfält. Zonerna börjar
vid vardera ytterbackspegeln. Zo‐
nens höjd är ungefär mellan
0,5 meter och 2 meter över marken.
Deaktivering Aktivering eller deaktivering av filby‐
tesvarning kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Observera!
Systemet måste kalibreras efter pro‐
duktion. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid
sidan, t.ex. vägräcken eller barriärer.
Störning
Under normala omständigheter eller i skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan
tillfälligt varna för objekt i den blinda
zonen under vissa väderförhållanden (regn, hagel, etc.). Vid körning på våt
vägbana eller i övergångar från torrt
till vått underlag kan systemet tändas,
eftersom vattenstänk kan tolkas som
objekt. Systemet kan även varna på
grund av vägräcken, skyltar, träd,

204Körning och hanteringbuskar eller andra orörliga föremål.
Detta är normal funktion och service
av systemet behövs inte.
Filbytesvarningen fungerar kanske
inte om bakre stötfångarens hörn är
täckta av lera, smuts, snö, is eller
slask. Rengöringsanvisningar 3 268.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.

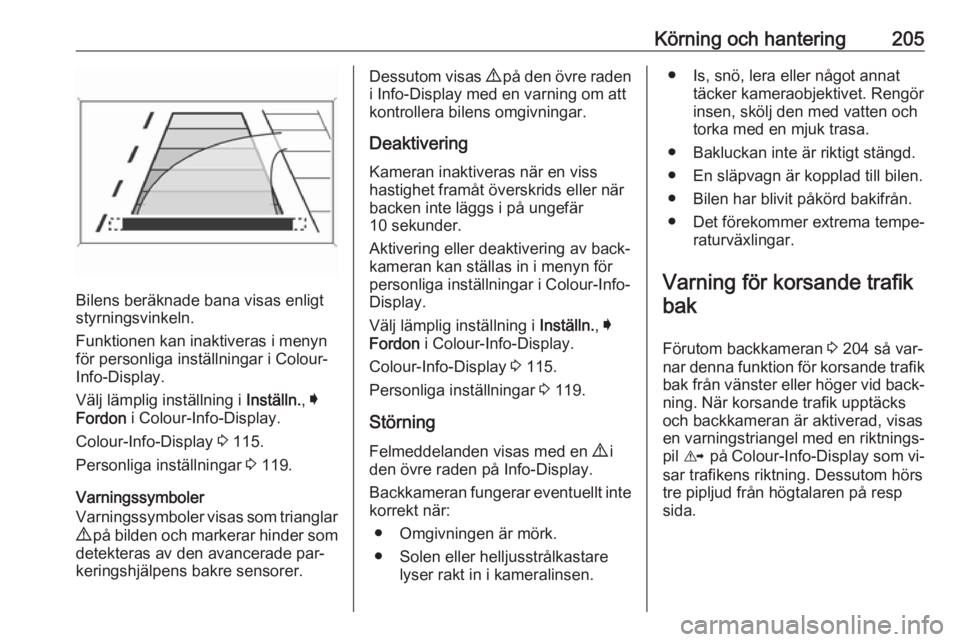

Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.

Körning och hantering205
Bilens beräknade bana visas enligt
styrningsvinkeln.
Funktionen kan inaktiveras i menyn
för personliga inställningar i Colour-
Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐ keringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Deaktivering
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.● Is, snö, lera eller något annattäcker kameraobjektivet. Rengör
insen, skölj den med vatten och torka med en mjuk trasa.
● Bakluckan inte är riktigt stängd.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.

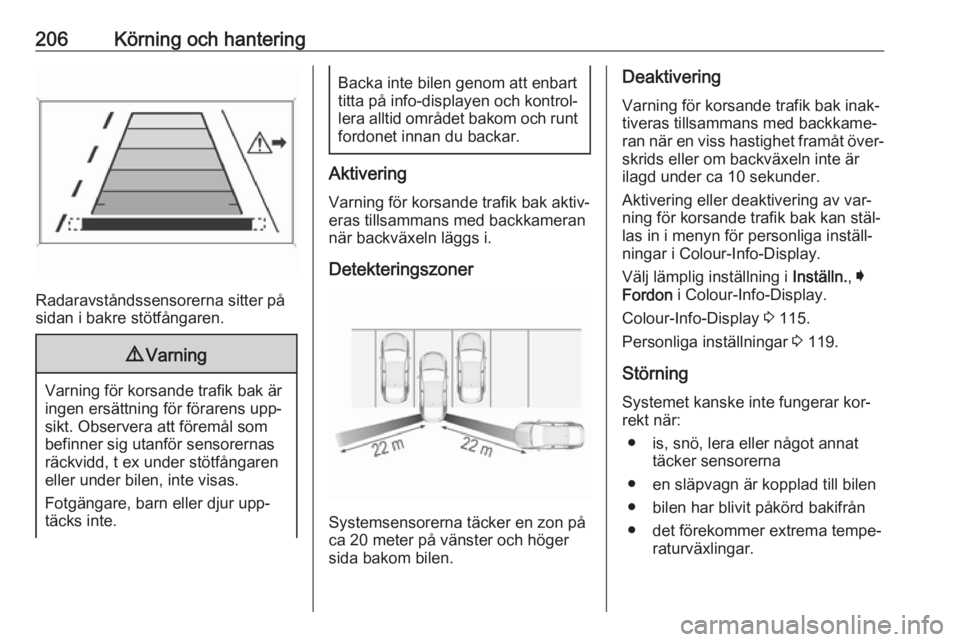

Varning för korsande trafik bak
Förutom backkameran 3 204 så var‐
nar denna funktion för korsande trafik
bak från vänster eller höger vid back‐ ning. När korsande trafik upptäcks
och backkameran är aktiverad, visas
en varningstriangel med en riktnings‐ pil K på Colour-Info-Display som vi‐
sar trafikens riktning. Dessutom hörs
tre pipljud från högtalaren på resp
sida.

206Körning och hantering
Radaravståndssensorerna sitter på
sidan i bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens upp‐
sikt. Observera att föremål som
befinner sig utanför sensorernas
räckvidd, t ex under stötfångaren
eller under bilen, inte visas.
Fotgängare, barn eller djur upp‐
täcks inte.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Aktivering
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 20 meter på vänster och höger
sida bakom bilen.
Deaktivering
Varning för korsande trafik bak inak‐
tiveras tillsammans med backkame‐
ran när en viss hastighet framåt över‐
skrids eller om backväxeln inte är
ilagd under ca 10 sekunder.
Aktivering eller deaktivering av var‐
ning för korsande trafik bak kan stäl‐
las in i menyn för personliga inställ‐
ningar i Colour-Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning
Systemet kanske inte fungerar kor‐
rekt när:
● is, snö, lera eller något annat täcker sensorerna
● en släpvagn är kopplad till bilen
● bilen har blivit påkörd bakifrån
● det förekommer extrema tempe‐ raturväxlingar.

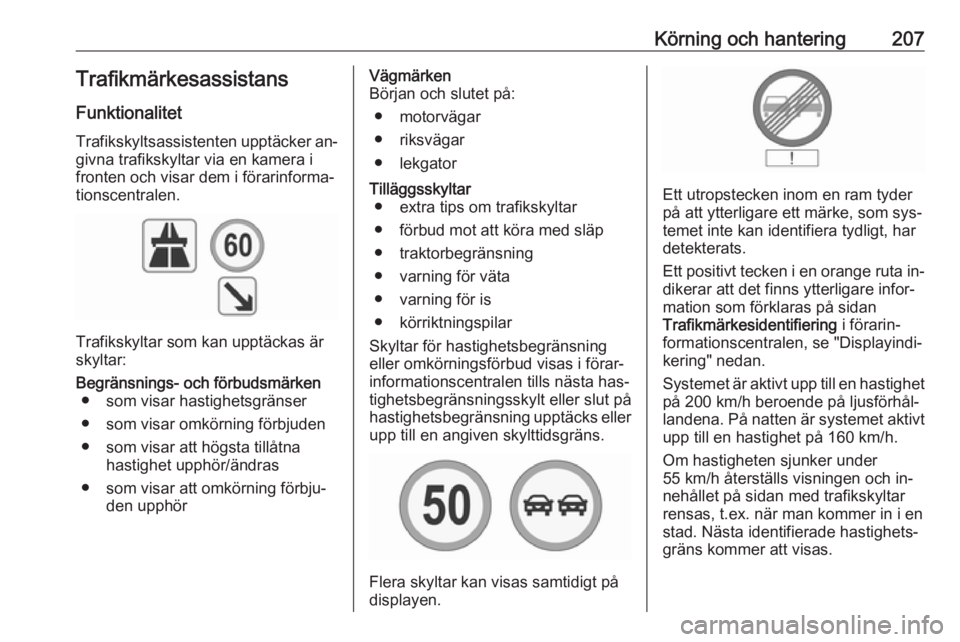

Körning och hantering207TrafikmärkesassistansFunktionalitet
Trafikskyltsassistenten upptäcker an‐
givna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐ tionscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och förbudsmärken ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● riksvägar
● lekgatorTilläggsskyltar ● extra tips om trafikskyltar
● förbud mot att köra med släp
● traktorbegränsning
● varning för väta
● varning för is
● körriktningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa has‐
tighetsbegränsningsskylt eller slut på
hastighetsbegränsning upptäcks eller upp till en angiven skylttidsgräns.
Flera skyltar kan visas samtidigt på
displayen.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som sys‐
temet inte kan identifiera tydligt, har detekterats.
Ett positivt tecken i en orange ruta in‐ dikerar att det finns ytterligare infor‐
mation som förklaras på sidan
Trafikmärkesidentifiering i förarin‐
formationscentralen, se "Displayindi‐
kering" nedan.
Systemet är aktivt upp till en hastighet på 200 km/h beroende på ljusförhål‐
landena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Om hastigheten sjunker under
55 km/h återställs visningen och in‐
nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.

208Körning och hanteringDisplayvisning
Trafikskyltar visas på
Trafikmärkesidentifiering -sidan i
förarinformationscentralen (DIC).
På basnivådisplayen väljer du
Inställn. X genom att trycka på
MENU och välj
Trafikmärkesidentifiering med in‐
ställningsratten på blinkersspaken
3 109.
Välj menyn Info på en mellannivå-
och högnivådisplay med höger ratt‐
knappar och tryck på P för att välja
Trafikmärkesidentifiering 3 109.
Om en annan sida har valts i förar‐
informationscentralens meny och sidan Upptäckt av trafikmärke väljs
igen, visas det senast igenkända tra‐ fikmärket.
Varningsfunktion
Om aktiverade, visas hastighetsgrän‐
ser och omkörning förbjuden-skyltar
som popup-fönster i förarinforma‐
tionscentralen som varning.
