OPEL INSIGNIA 2016 Instruktionsbok

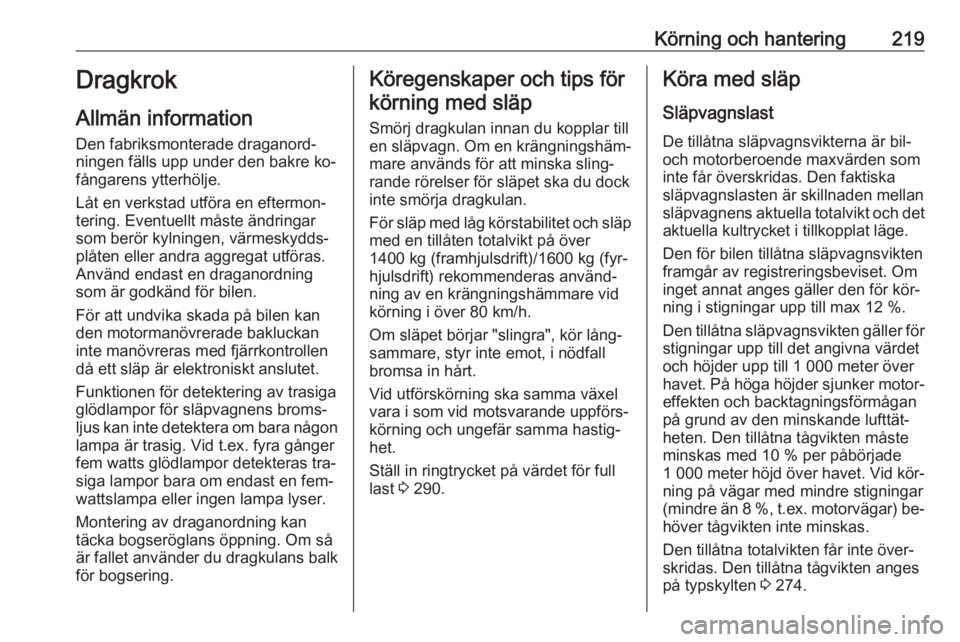

Körning och hantering219Dragkrok
Allmän information
Den fabriksmonterade draganord‐
ningen fälls upp under den bakre ko‐
fångarens ytterhölje.
Låt en verkstad utföra en eftermon‐
tering. Eventuellt måste ändringar
som berör kylningen, värmeskydds‐
plåten eller andra aggregat utföras.
Använd endast en draganordning
som är godkänd för bilen.
För att undvika skada på bilen kan den motormanövrerade bakluckan
inte manövreras med fjärrkontrollen
då ett släp är elektroniskt anslutet.
Funktionen för detektering av trasiga
glödlampor för släpvagnens broms‐ ljus kan inte detektera om bara någon lampa är trasig. Vid t.ex. fyra gånger
fem watts glödlampor detekteras tra‐
siga lampor bara om endast en fem‐
wattslampa eller ingen lampa lyser.
Montering av draganordning kan
täcka bogseröglans öppning. Om så
är fallet använder du dragkulans balk för bogsering.Köregenskaper och tips för
körning med släp
Smörj dragkulan innan du kopplar till
en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.
För släp med låg körstabilitet och släp
med en tillåten totalvikt på över
1400 kg (framhjulsdrift)/1600 kg (fyr‐
hjulsdrift) rekommenderas använd‐
ning av en krängningshämmare vid
körning i över 80 km/h.
Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in ringtrycket på värdet för full
last 3 290.Köra med släp
Släpvagnslast
De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för kör‐
ning i stigningar upp till max 12 %.
Den tillåtna släpvagnsvikten gäller för stigningar upp till det angivna värdet
och höjder upp till 1 000 meter över
havet. På höga höjder sjunker motor‐
effekten och backtagningsförmågan
på grund av den minskande lufttät‐
heten. Den tillåtna tågvikten måste
minskas med 10 % per påbörjade
1 000 meter höjd över havet. Vid kör‐
ning på vägar med mindre stigningar
(mindre än 8 %, t.ex. motorvägar) be‐
höver tågvikten inte minskas.
Den tillåtna totalvikten får inte över‐
skridas. Den tillåtna tågvikten anges
på typskylten 3 274.

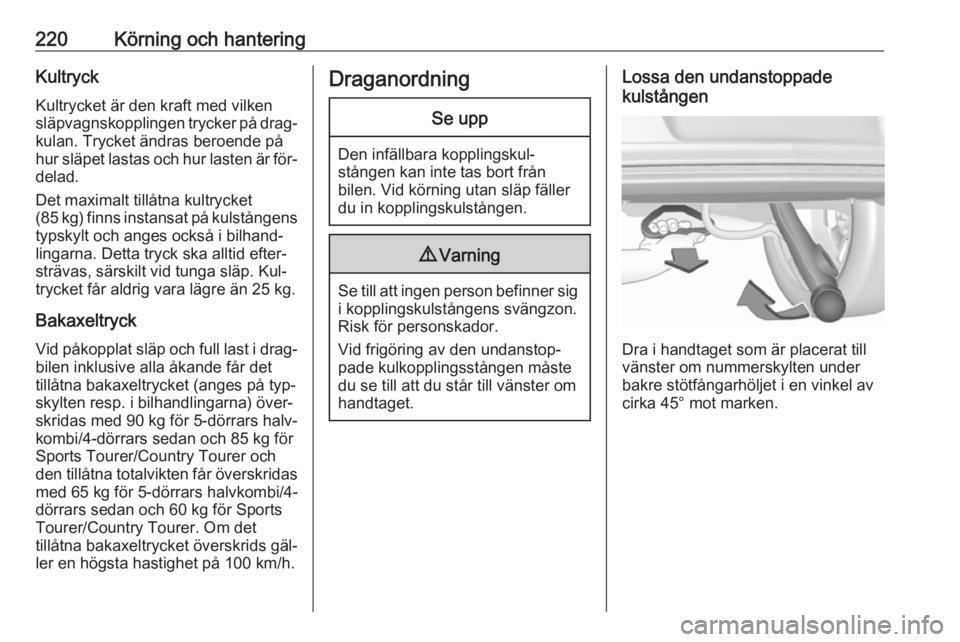

220Körning och hanteringKultryckKultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐
kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är för‐
delad.
Det maximalt tillåtna kultrycket
(85 kg) finns instansat på kulstångens typskylt och anges också i bilhand‐
lingarna. Detta tryck ska alltid efter‐
strävas, särskilt vid tunga släp. Kul‐
trycket får aldrig vara lägre än 25 kg.
Bakaxeltryck
Vid påkopplat släp och full last i drag‐
bilen inklusive alla åkande får det
tillåtna bakaxeltrycket (anges på typ‐
skylten resp. i bilhandlingarna) över‐
skridas med 90 kg för 5-dörrars halv‐
kombi/4-dörrars sedan och 85 kg för Sports Tourer/Country Tourer och
den tillåtna totalvikten får överskridas med 65 kg för 5-dörrars halvkombi/4-dörrars sedan och 60 kg för Sports
Tourer/Country Tourer. Om det
tillåtna bakaxeltrycket överskrids gäl‐
ler en högsta hastighet på 100 km/h.DraganordningSe upp
Den infällbara kopplingskul‐
stången kan inte tas bort från
bilen. Vid körning utan släp fäller du in kopplingskulstången.
9 Varning
Se till att ingen person befinner sig
i kopplingskulstångens svängzon.
Risk för personskador.
Vid frigöring av den undanstop‐
pade kulkopplingsstången måste
du se till att du står till vänster om
handtaget.
Lossa den undanstoppade
kulstången
Dra i handtaget som är placerat till
vänster om nummerskylten under bakre stötfångarhöljet i en vinkel av
cirka 45° mot marken.

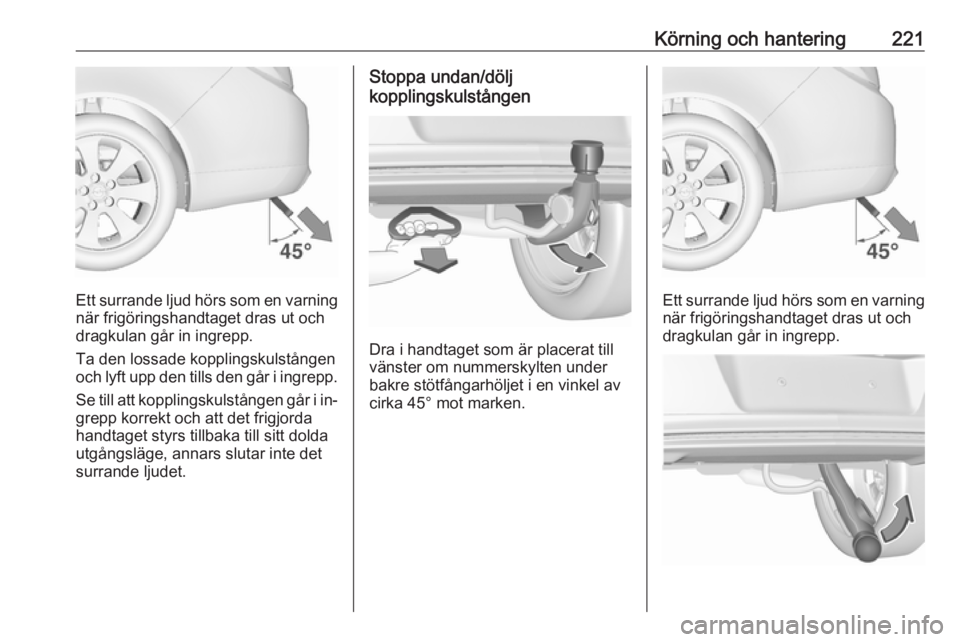

Körning och hantering221
Ett surrande ljud hörs som en varningnär frigöringshandtaget dras ut och
dragkulan går in ingrepp.
Ta den lossade kopplingskulstången
och lyft upp den tills den går i ingrepp.
Se till att kopplingskulstången går i in‐
grepp korrekt och att det frigjorda handtaget styrs tillbaka till sitt dolda
utgångsläge, annars slutar inte det
surrande ljudet.
Stoppa undan/dölj
kopplingskulstången
Dra i handtaget som är placerat till
vänster om nummerskylten under bakre stötfångarhöljet i en vinkel av
cirka 45° mot marken.
Ett surrande ljud hörs som en varning när frigöringshandtaget dras ut och
dragkulan går in ingrepp.

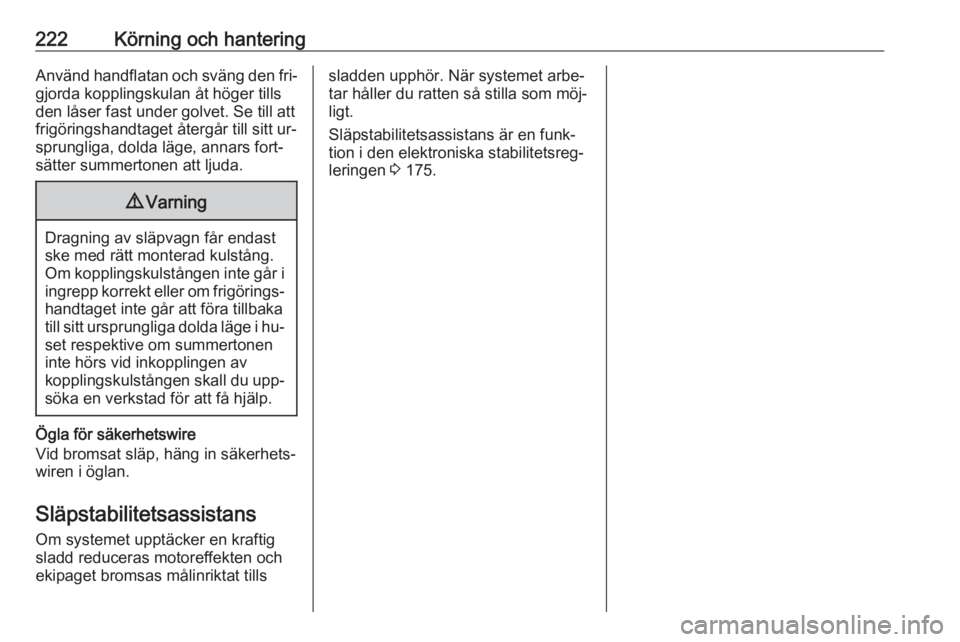

222Körning och hanteringAnvänd handflatan och sväng den fri‐gjorda kopplingskulan åt höger tills
den låser fast under golvet. Se till att
frigöringshandtaget återgår till sitt ur‐
sprungliga, dolda läge, annars fort‐
sätter summertonen att ljuda.9 Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kopplingskulstången inte går i
ingrepp korrekt eller om frigörings‐
handtaget inte går att föra tillbaka
till sitt ursprungliga dolda läge i hu‐ set respektive om summertonen
inte hörs vid inkopplingen av
kopplingskulstången skall du upp‐
söka en verkstad för att få hjälp.
Ögla för säkerhetswire
Vid bromsat släp, häng in säkerhets‐
wiren i öglan.
Släpstabilitetsassistans
Om systemet upptäcker en kraftig
sladd reduceras motoreffekten och
ekipaget bromsas målinriktat tills
sladden upphör. När systemet arbe‐
tar håller du ratten så stilla som möj‐
ligt.
Släpstabilitetsassistans är en funk‐
tion i den elektroniska stabilitetsreg‐
leringen 3 175.

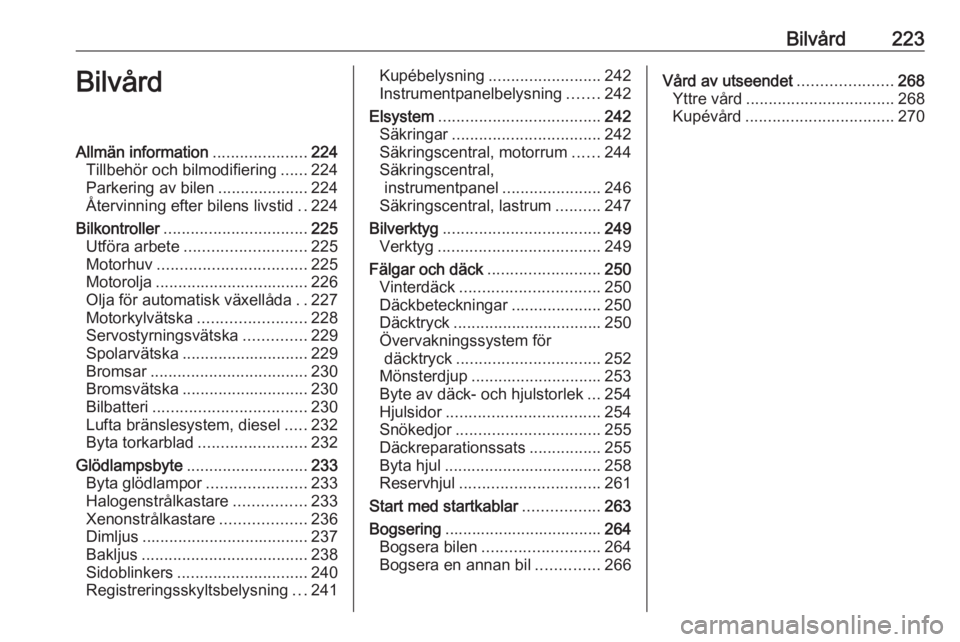

Bilvård223BilvårdAllmän information.....................224
Tillbehör och bilmodifiering ......224
Parkering av bilen ....................224
Återvinning efter bilens livstid ..224
Bilkontroller ................................ 225
Utföra arbete ........................... 225
Motorhuv ................................. 225
Motorolja .................................. 226
Olja för automatisk växellåda ..227
Motorkylvätska ........................ 228
Servostyrningsvätska ..............229
Spolarvätska ............................ 229
Bromsar ................................... 230
Bromsvätska ............................ 230
Bilbatteri .................................. 230
Lufta bränslesystem, diesel .....232
Byta torkarblad ........................ 232
Glödlampsbyte ........................... 233
Byta glödlampor ......................233
Halogenstrålkastare ................233
Xenonstrålkastare ...................236
Dimljus ..................................... 237
Bakljus ..................................... 238
Sidoblinkers ............................. 240
Registreringsskyltsbelysning ...241Kupébelysning ......................... 242
Instrumentpanelbelysning .......242
Elsystem .................................... 242
Säkringar ................................. 242
Säkringscentral, motorrum ......244
Säkringscentral, instrumentpanel ......................246
Säkringscentral, lastrum ..........247
Bilverktyg ................................... 249
Verktyg .................................... 249
Fälgar och däck .........................250
Vinterdäck ............................... 250
Däckbeteckningar ....................250
Däcktryck ................................. 250
Övervakningssystem för däcktryck ................................ 252
Mönsterdjup ............................. 253
Byte av däck- och hjulstorlek ...254
Hjulsidor .................................. 254
Snökedjor ................................ 255
Däckreparationssats ................255
Byta hjul ................................... 258
Reservhjul ............................... 261
Start med startkablar .................263
Bogsering ................................... 264
Bogsera bilen .......................... 264
Bogsera en annan bil ..............266Vård av utseendet .....................268
Yttre vård ................................. 268
Kupévård ................................. 270

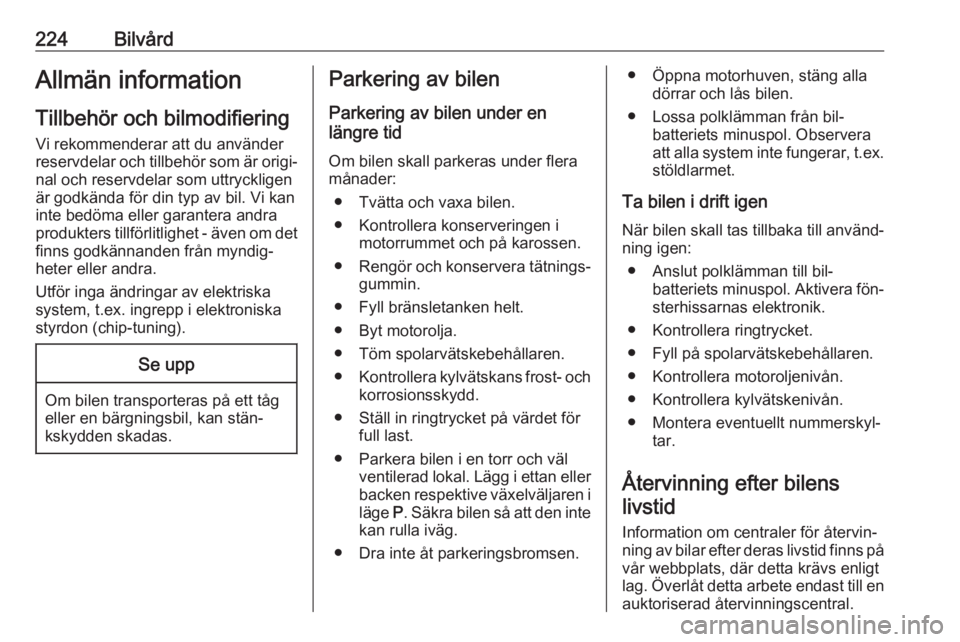

224BilvårdAllmän informationTillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐
nal och reservdelar som uttryckligen
är godkända för din typ av bil. Vi kan
inte bedöma eller garantera andra
produkters tillförlitlighet - även om det finns godkännanden från myndig‐
heter eller andra.
Utför inga ändringar av elektriska system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta och vaxa bilen.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och konservera tätnings‐
gummin.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken respektive växelväljaren i läge P. Säkra bilen så att den inte
kan rulla iväg.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Lossa polklämman från bil‐ batteriets minuspol. Observera
att alla system inte fungerar, t.ex. stöldlarmet.
Ta bilen i drift igen När bilen skall tas tillbaka till använd‐
ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera fön‐
sterhissarnas elektronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.
Återvinning efter bilens livstid
Information om centraler för återvin‐ ning av bilar efter deras livstid finns på vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en
auktoriserad återvinningscentral.

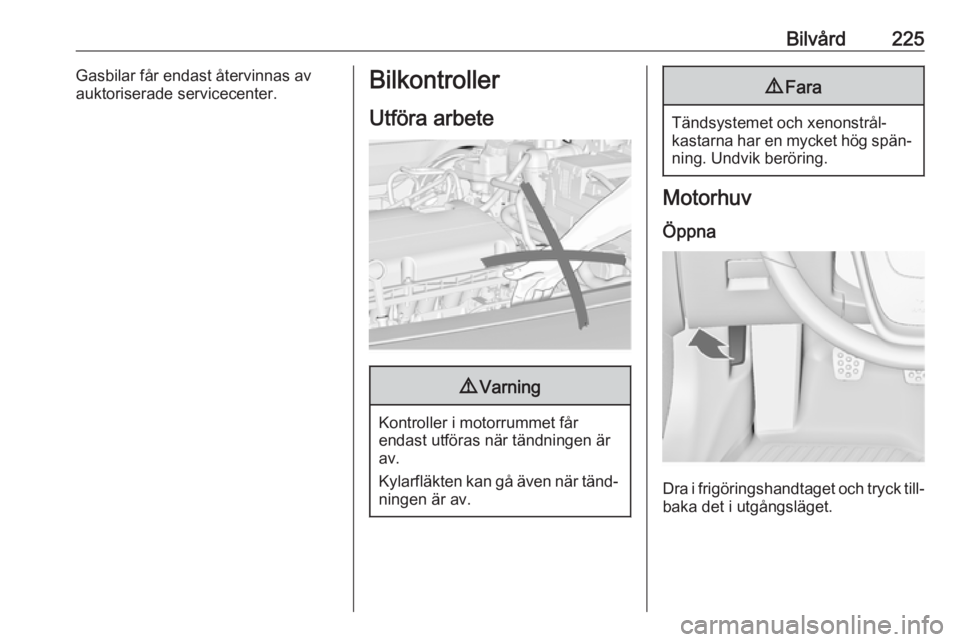

Bilvård225Gasbilar får endast återvinnas av
auktoriserade servicecenter.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Tändsystemet och xenonstrål‐
kastarna har en mycket hög spän‐
ning. Undvik beröring.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐baka det i utgångsläget.

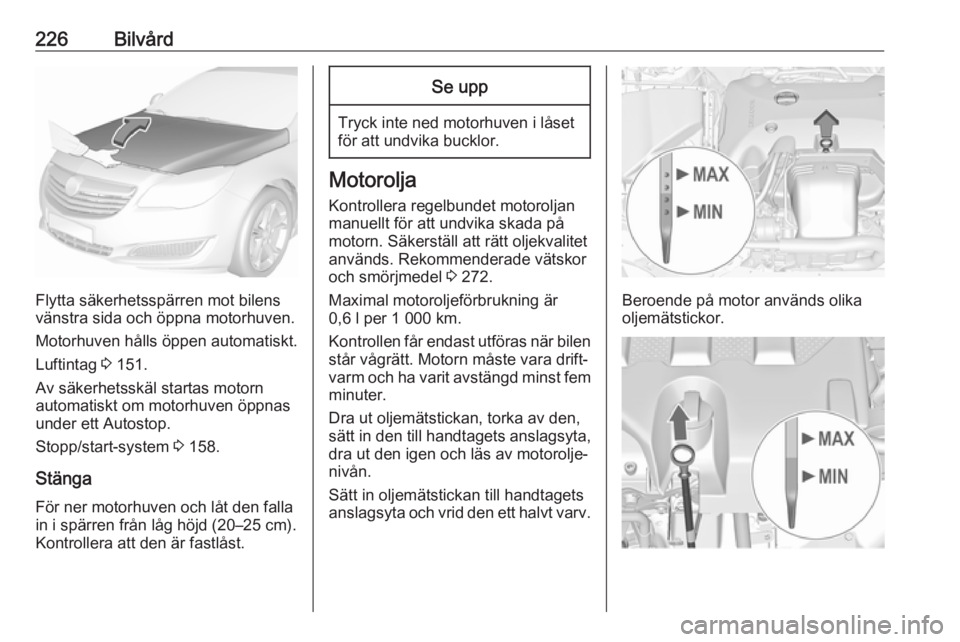

226Bilvård
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Motorhuven hålls öppen automatiskt.
Luftintag 3 151.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stopp/start-system 3 158.
Stänga För ner motorhuven och låt den falla
in i spärren från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.
Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motoroljan
manuellt för att undvika skada på
motorn. Säkerställ att rätt oljekvalitet
används. Rekommenderade vätskor
och smörjmedel 3 272.
Maximal motoroljeförbrukning är 0,6 l per 1 000 km.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst fem minuter.
Dra ut oljemätstickan, torka av den,
sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Beroende på motor används olika
oljemätstickor.

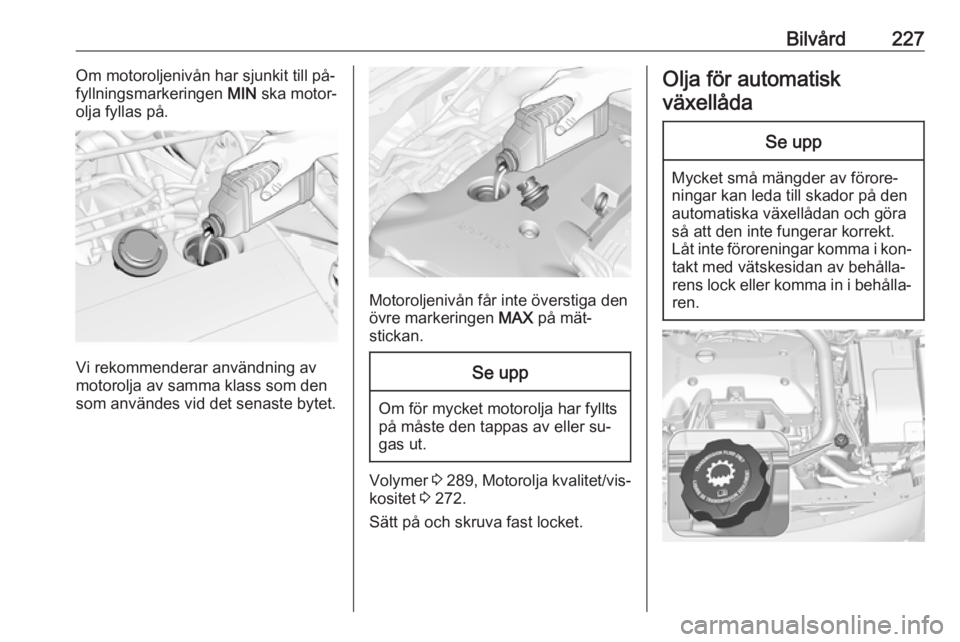

Bilvård227Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Volymer 3 289 , Motorolja kvalitet/vis‐
kositet 3 272.
Sätt på och skruva fast locket.
Olja för automatisk växellådaSe upp
Mycket små mängder av förore‐
ningar kan leda till skador på den
automatiska växellådan och göra
så att den inte fungerar korrekt.
Låt inte föroreningar komma i kon‐ takt med vätskesidan av behålla‐
rens lock eller komma in i behålla‐
ren.

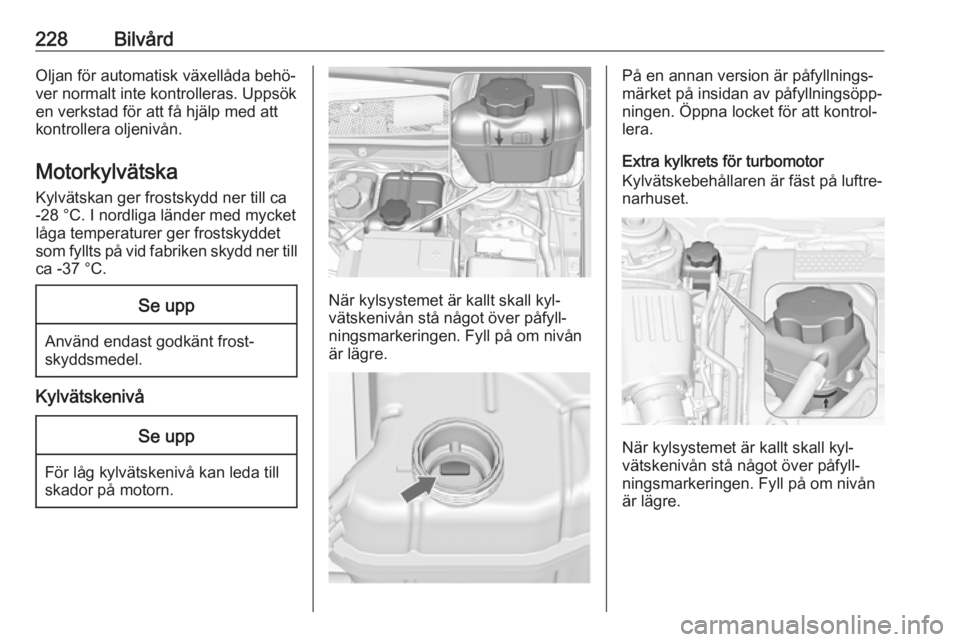

228BilvårdOljan för automatisk växellåda behö‐ver normalt inte kontrolleras. Uppsök
en verkstad för att få hjälp med att
kontrollera oljenivån.
Motorkylvätska Kylvätskan ger frostskydd ner till ca-28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till
ca -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.
På en annan version är påfyllnings‐
märket på insidan av påfyllningsöpp‐
ningen. Öppna locket för att kontrol‐
lera.
Extra kylkrets för turbomotor
Kylvätskebehållaren är fäst på luftre‐
narhuset.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.
