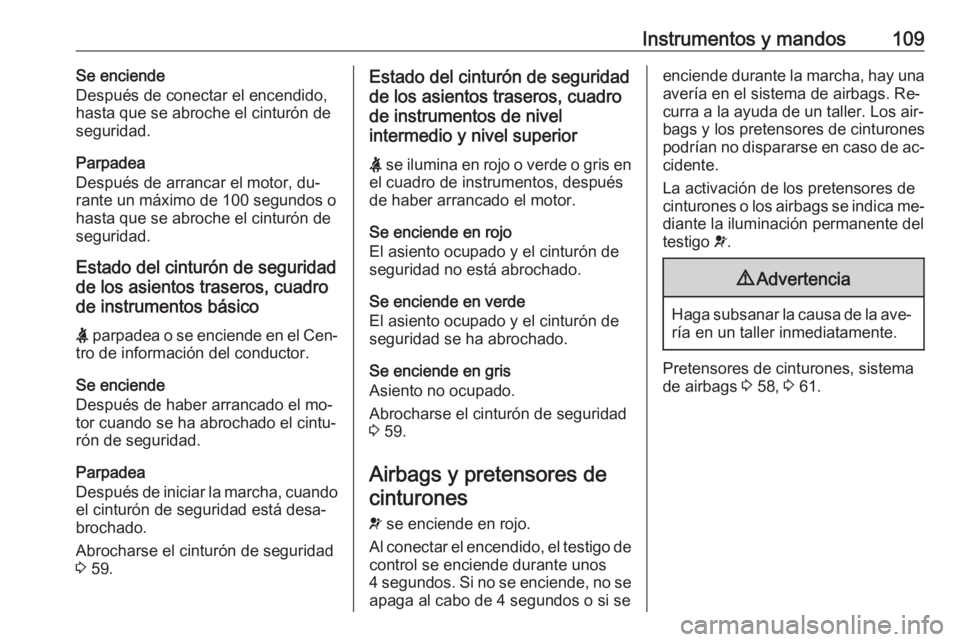

Instrumentos y mandos109Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Estado del cinturón de seguridad
de los asientos traseros, cuadro
de instrumentos básico
X parpadea o se enciende en el Cen‐
tro de información del conductor.
Se enciende
Después de haber arrancado el mo‐
tor cuando se ha abrochado el cintu‐
rón de seguridad.
Parpadea
Después de iniciar la marcha, cuando
el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 59.Estado del cinturón de seguridad
de los asientos traseros, cuadro
de instrumentos de nivel
intermedio y nivel superior
X se ilumina en rojo o verde o gris en
el cuadro de instrumentos, después
de haber arrancado el motor.
Se enciende en rojo
El asiento ocupado y el cinturón de
seguridad no está abrochado.
Se enciende en verde
El asiento ocupado y el cinturón de
seguridad se ha abrochado.
Se enciende en gris
Asiento no ocupado.
Abrocharse el cinturón de seguridad
3 59.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se
apaga al cabo de 4 segundos o si seenciende durante la marcha, hay una avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 58, 3 61.

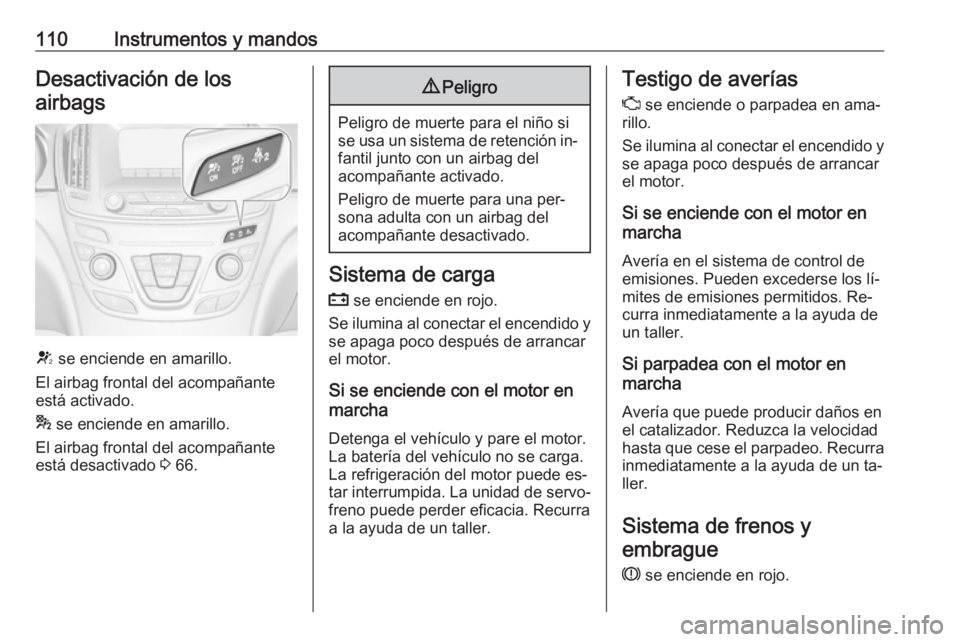

110Instrumentos y mandosDesactivación de losairbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 66.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos yembrague
R se enciende en rojo.

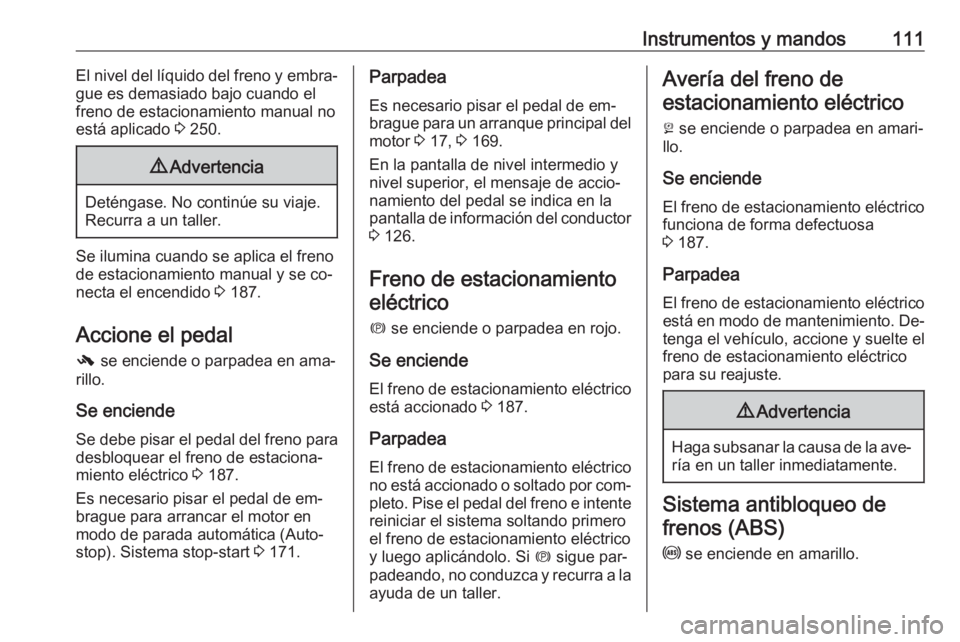

Instrumentos y mandos111El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 250.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se co‐ necta el encendido 3 187.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Se enciende Se debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 187.
Es necesario pisar el pedal de em‐
brague para arrancar el motor en modo de parada automática (Auto‐
stop). Sistema stop-start 3 171.
Parpadea
Es necesario pisar el pedal de em‐
brague para un arranque principal del
motor 3 17, 3 169.
En la pantalla de nivel intermedio y
nivel superior, el mensaje de accio‐ namiento del pedal se indica en la
pantalla de información del conductor 3 126.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 187.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Pise el pedal del freno e intentereiniciar el sistema soltando primero
el freno de estacionamiento eléctrico
y luego aplicándolo. Si m sigue par‐
padeando, no conduzca y recurra a la
ayuda de un taller.Avería del freno de
estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 187.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐ tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.

112Instrumentos y mandosSe ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 186.
Cambio a una marcha más larga
[ aparece como símbolo en el centro
de información del conductor cuando
se recomienda cambiar a una marcha
más larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor 3 117.Cambio de marchas
R o S se indica con el número de la
siguiente marcha más larga o más
corta, se recomienda al cambiar a
una marcha más larga o más corta.
Dirección de esfuerzovariable
c se enciende en amarillo.
Avería en el sistema de la dirección
de esfuerzo variable. Esto puede dar
lugar a un mayor o menor esfuerzo
para manejar la dirección. Recurra a
un taller.
Distancia de seguridad
E indica el ajuste de distancia de se‐
guridad del control de crucero adap‐
tativo o la sensibilidad de temporiza‐
ción de la alerta de colisión frontal
mediante barras de distancia llenas.
Control de velocidad adaptable
3 198.
Alerta de colisión frontal 3 206.Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamiento
por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐
cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.

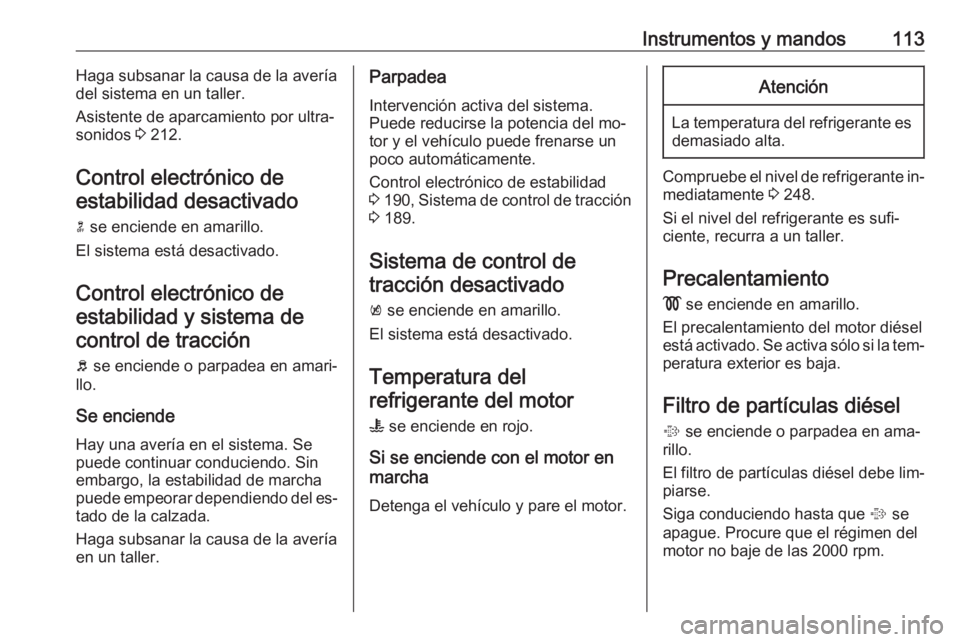

Instrumentos y mandos113Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 212.
Control electrónico de
estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería en un taller.Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 190 , Sistema de control de tracción
3 189.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura del
refrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante esdemasiado alta.
Compruebe el nivel de refrigerante in‐
mediatamente 3 248.
Si el nivel del refrigerante es sufi‐ ciente, recurra a un taller.
Precalentamiento
! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la tem‐ peratura exterior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.

114Instrumentos y mandosSe enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 175, sis‐
tema de parada-arranque 3 171.
AdBlue Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 177.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Presión de aceite del motorI se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el

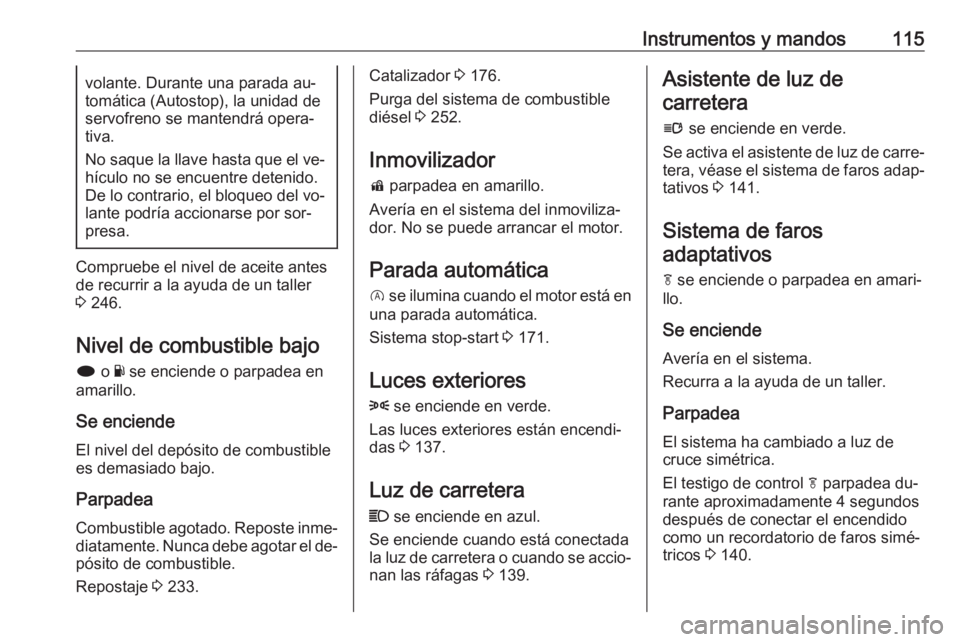

Instrumentos y mandos115volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller 3 246.
Nivel de combustible bajo
i o Y se enciende o parpadea en
amarillo.
Se enciende
El nivel del depósito de combustible
es demasiado bajo.
Parpadea Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito de combustible.
Repostaje 3 233.
Catalizador 3 176.
Purga del sistema de combustible
diésel 3 252.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Parada automática
D se ilumina cuando el motor está en
una parada automática.
Sistema stop-start 3 171.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 137.
Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 139.Asistente de luz de
carretera
l se enciende en verde.
Se activa el asistente de luz de carre‐
tera, véase el sistema de faros adap‐
tativos 3 141.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea du‐
rante aproximadamente 4 segundos
después de conectar el encendido
como un recordatorio de faros simé‐
tricos 3 140.

116Instrumentos y mandosLuces antiniebla
> se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 145.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 145.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad de ajuste está in‐
dicada en las pantallas de nivel inter‐
medio o nivel superior cerca del sím‐ bolo m.
Regulador de velocidad 3 195.Control de velocidad
adaptable
C o m se enciende en blanco o
verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El control de velocidad adaptable
está activado. La velocidad de ajuste
está indicada cerca del símbolo C o
m .
Control de velocidad adaptable
3 198.
Detectado vehículo
precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.Se enciende en amarillo
La distancia hasta un vehículo en mo‐
vimiento que se encuentra delante es demasiado corta o al aproximarse a
otro vehículo demasiado rápido.
Alerta de colisión frontal 3 206, Con‐
trol de velocidad adaptable 3 198.
Limitador de velocidad
L se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El limitador de velocidad está acti‐
vado. La velocidad de ajuste está in‐
dicada cerca del símbolo L.
Limitador de velocidad 3 196.
Asistente de señales de tráfico
L muestra las señales de tráfico de‐
tectadas como testigo de control.
Asistente de señales de tráfico
3 225.

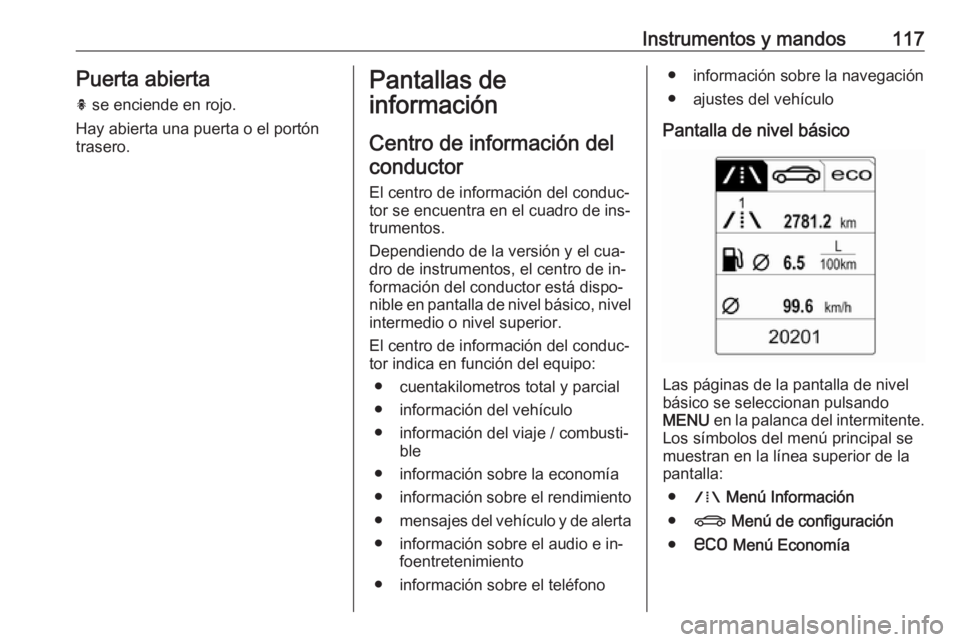

Instrumentos y mandos117Puerta abierta
h se enciende en rojo.
Hay abierta una puerta o el portón
trasero.Pantallas de
información
Centro de información del conductor
El centro de información del conduc‐tor se encuentra en el cuadro de ins‐
trumentos.
Dependiendo de la versión y el cua‐
dro de instrumentos, el centro de in‐
formación del conductor está dispo‐
nible en pantalla de nivel básico, nivel
intermedio o nivel superior.
El centro de información del conduc‐
tor indica en función del equipo:
● cuentakilometros total y parcial
● información del vehículo
● información del viaje / combusti‐ ble
● información sobre la economía ● información sobre el rendimiento
● mensajes del vehículo y de alerta
● información sobre el audio e in‐ foentretenimiento
● información sobre el teléfono● información sobre la navegación
● ajustes del vehículo
Pantalla de nivel básico
Las páginas de la pantalla de nivel
básico se seleccionan pulsando
MENU en la palanca del intermitente.
Los símbolos del menú principal se
muestran en la línea superior de la
pantalla:
● W Menú Información
● X Menú de configuración
● s Menú Economía

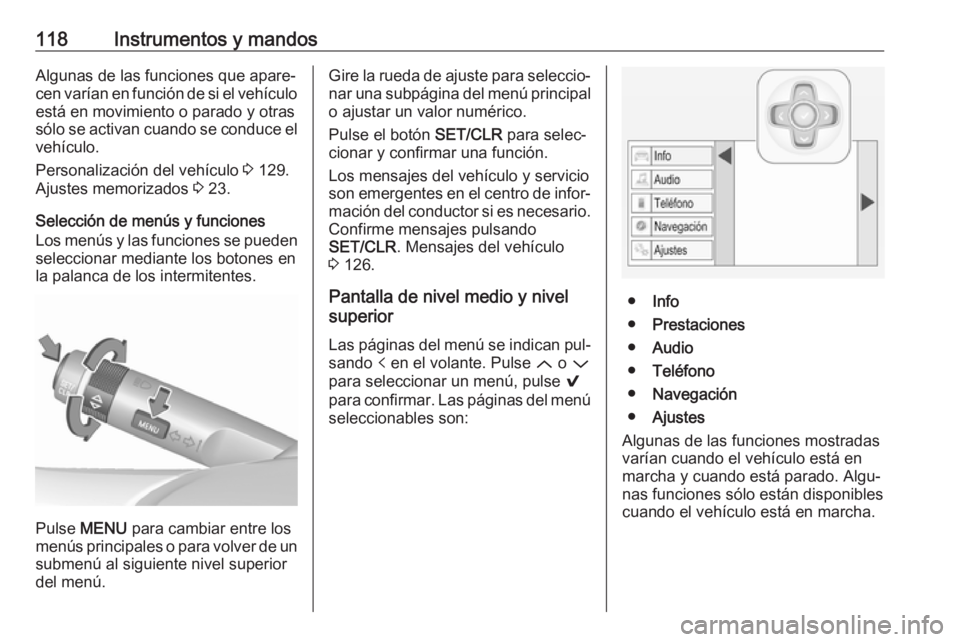

118Instrumentos y mandosAlgunas de las funciones que apare‐
cen varían en función de si el vehículo está en movimiento o parado y otras
sólo se activan cuando se conduce el
vehículo.
Personalización del vehículo 3 129.
Ajustes memorizados 3 23.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones en
la palanca de los intermitentes.
Pulse MENU para cambiar entre los
menús principales o para volver de un submenú al siguiente nivel superior
del menú.
Gire la rueda de ajuste para seleccio‐
nar una subpágina del menú principal
o ajustar un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar y confirmar una función.
Los mensajes del vehículo y servicio
son emergentes en el centro de infor‐ mación del conductor si es necesario.
Confirme mensajes pulsando
SET/CLR . Mensajes del vehículo
3 126.
Pantalla de nivel medio y nivel
superior
Las páginas del menú se indican pul‐sando p en el volante. Pulse Q o P
para seleccionar un menú, pulse 9
para confirmar. Las páginas del menú
seleccionables son:
● Info
● Prestaciones
● Audio
● Teléfono
● Navegación
● Ajustes
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
