OPEL INSIGNIA 2016 Omaniku käsiraamat (in Estonian)

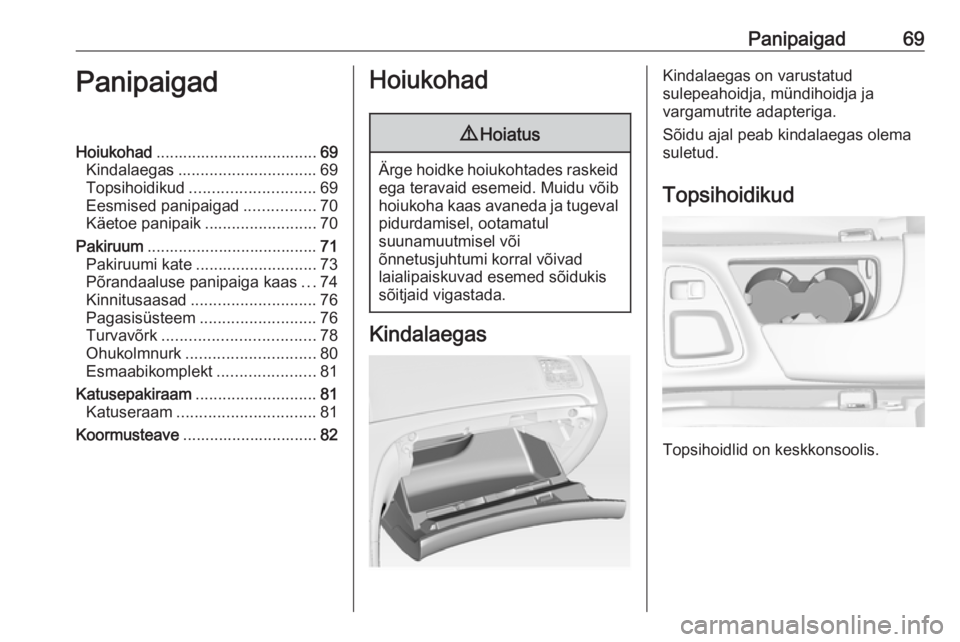

Panipaigad69PanipaigadHoiukohad.................................... 69
Kindalaegas ............................... 69
Topsihoidikud ............................ 69
Eesmised panipaigad ................70
Käetoe panipaik .........................70
Pakiruum ...................................... 71
Pakiruumi kate ........................... 73
Põrandaaluse panipaiga kaas ...74
Kinnitusaasad ............................ 76
Pagasisüsteem .......................... 76
Turvavõrk .................................. 78
Ohukolmnurk ............................. 80
Esmaabikomplekt ......................81
Katusepakiraam ........................... 81
Katuseraam ............................... 81
Koormusteave .............................. 82Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargamutrite adapteriga.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidlid on keskkonsoolis.

70Panipaigad

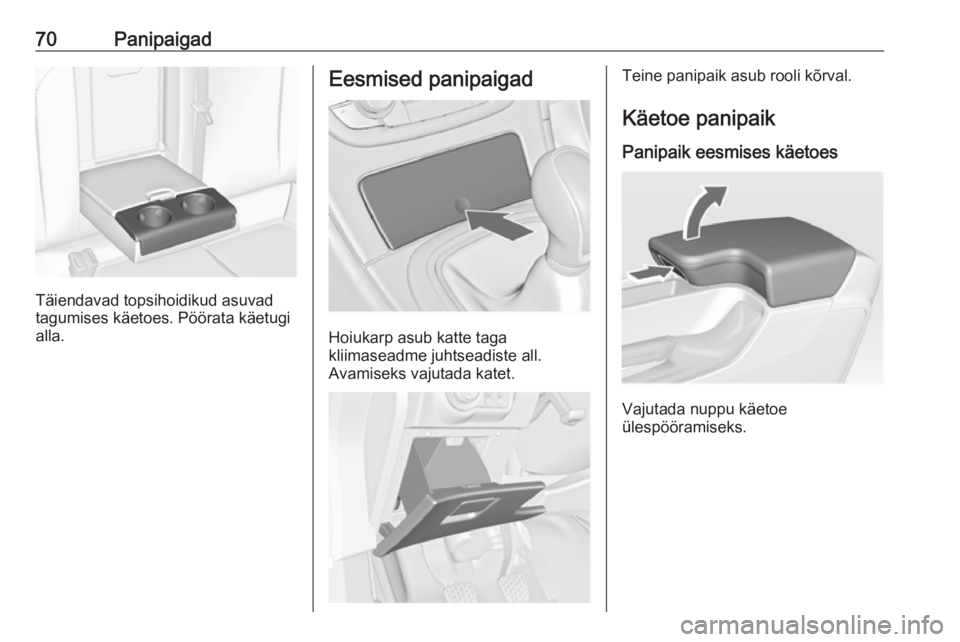

Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Eesmised panipaigad
Hoiukarp asub katte taga
kliimaseadme juhtseadiste all.
Avamiseks vajutada katet.
Teine panipaik asub rooli kõrval.
Käetoe panipaik
Panipaik eesmises käetoes
Vajutada nuppu käetoe
ülespööramiseks.

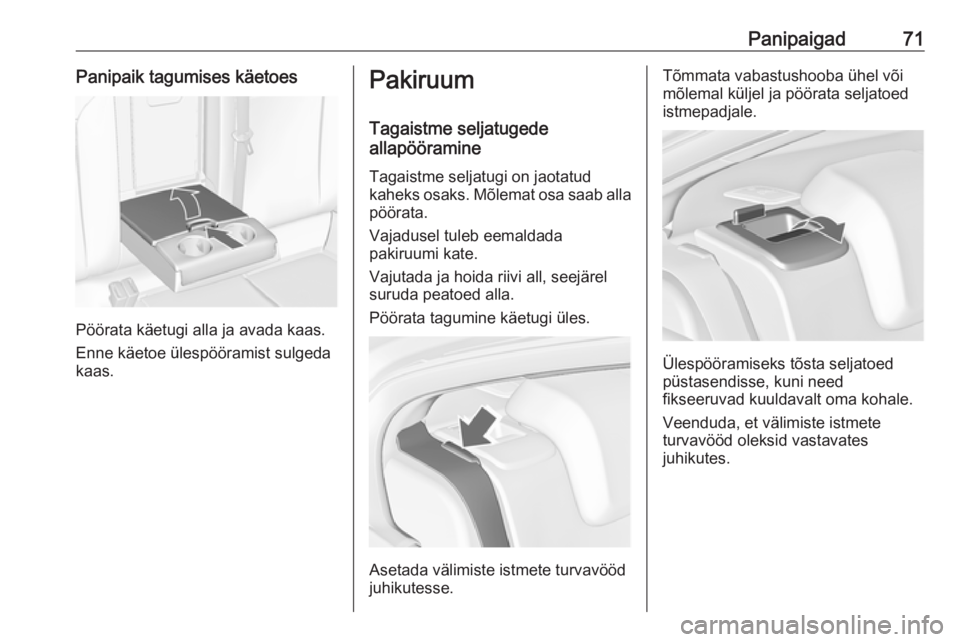

Panipaigad71Panipaik tagumises käetoes
Pöörata käetugi alla ja avada kaas.
Enne käetoe ülespööramist sulgeda
kaas.
Pakiruum
Tagaistme seljatugede
allapööramine
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutada ja hoida riivi all, seejärel
suruda peatoed alla.
Pöörata tagumine käetugi üles.
Asetada välimiste istmete turvavööd
juhikutesse.
Tõmmata vabastushooba ühel või mõlemal küljel ja pöörata seljatoed
istmepadjale.
Ülespööramiseks tõsta seljatoed
püstasendisse, kuni need
fikseeruvad kuuldavalt oma kohale.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.

72Panipaigad

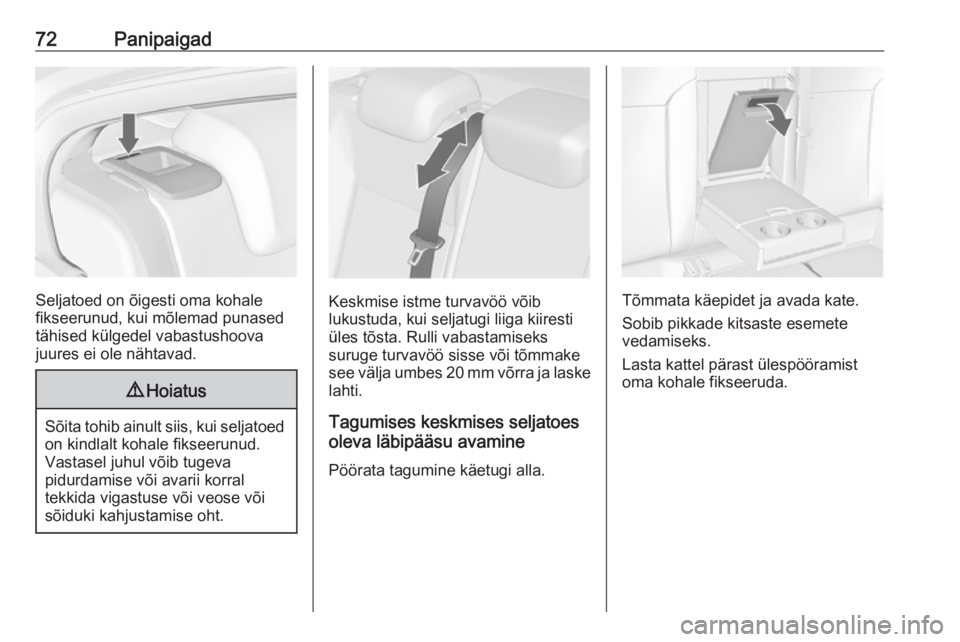

Seljatoed on õigesti oma kohale
fikseerunud, kui mõlemad punased tähised külgedel vabastushoovajuures ei ole nähtavad.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt kohale fikseerunud.
Vastasel juhul võib tugeva
pidurdamise või avarii korral
tekkida vigastuse või veose või
sõiduki kahjustamise oht.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Tagumises keskmises seljatoes
oleva läbipääsu avamine
Pöörata tagumine käetugi alla.Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Lasta kattel pärast ülespööramist oma kohale fikseeruda.

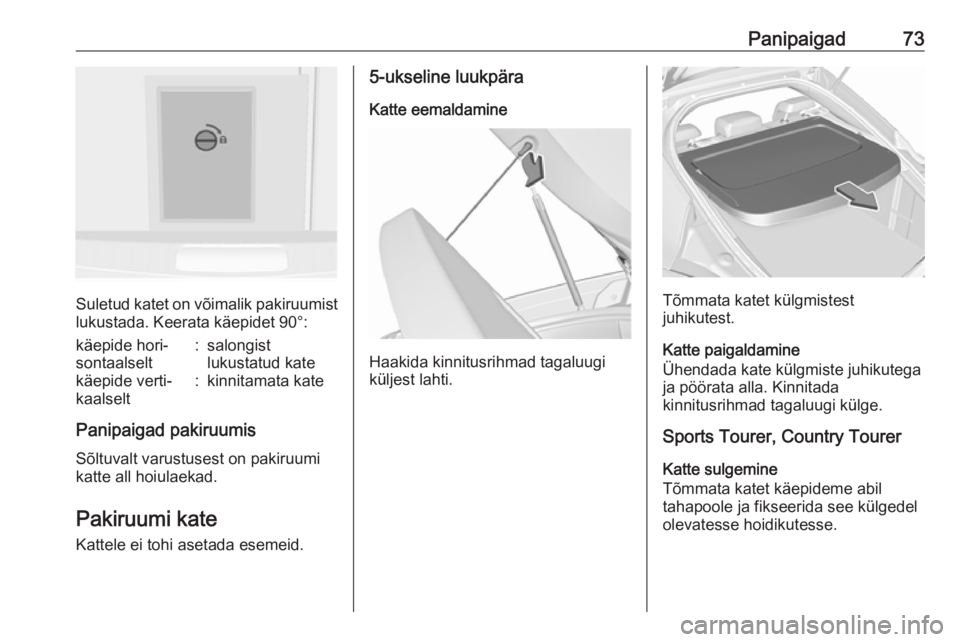

Panipaigad73
Suletud katet on võimalik pakiruumistlukustada. Keerata käepidet 90°:
käepide hori‐
sontaalselt:salongist
lukustatud katekäepide verti‐
kaalselt:kinnitamata kate
Panipaigad pakiruumis
Sõltuvalt varustusest on pakiruumi
katte all hoiulaekad.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
5-ukseline luukpära
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõmmata katet külgmistest
juhikutest.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sports Tourer, Country Tourer
Katte sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.

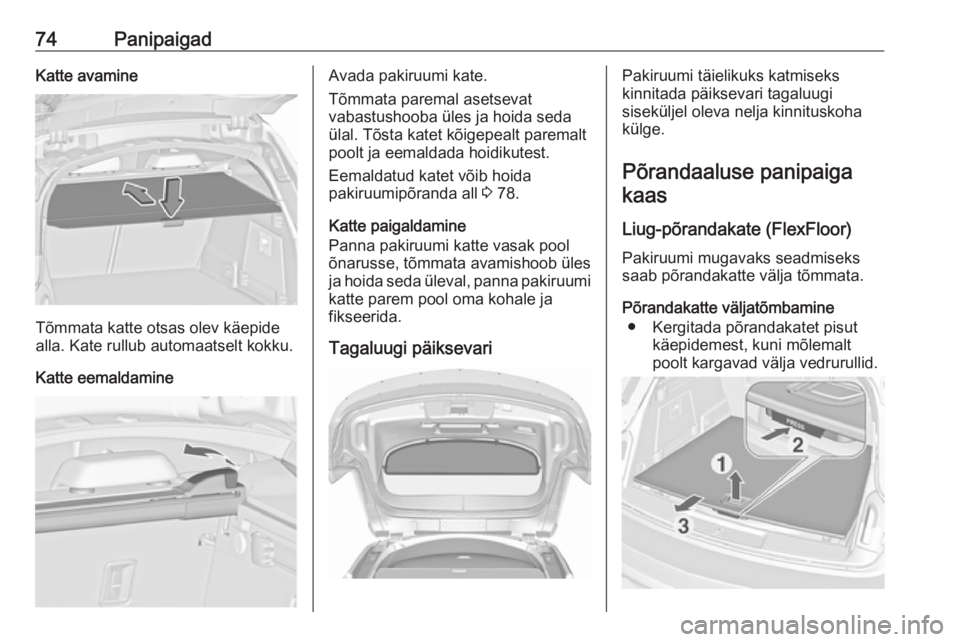

74PanipaigadKatte avamine
Tõmmata katte otsas olev käepide
alla. Kate rullub automaatselt kokku.
Katte eemaldamine
Avada pakiruumi kate.
Tõmmata paremal asetsevat
vabastushooba üles ja hoida seda
ülal. Tõsta katet kõigepealt paremalt
poolt ja eemaldada hoidikutest.
Eemaldatud katet võib hoida
pakiruumipõranda all 3 78.
Katte paigaldamine
Panna pakiruumi katte vasak pool õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Tagaluugi päiksevariPakiruumi täielikuks katmiseks
kinnitada päiksevari tagaluugi
siseküljel oleva nelja kinnituskoha külge.
Põrandaaluse panipaiga kaas
Liug-põrandakate (FlexFloor)
Pakiruumi mugavaks seadmiseks
saab põrandakatte välja tõmmata.
Põrandakatte väljatõmbamine ● Kergitada põrandakatet pisut käepidemest, kuni mõlemalt
poolt kargavad välja vedrurullid.

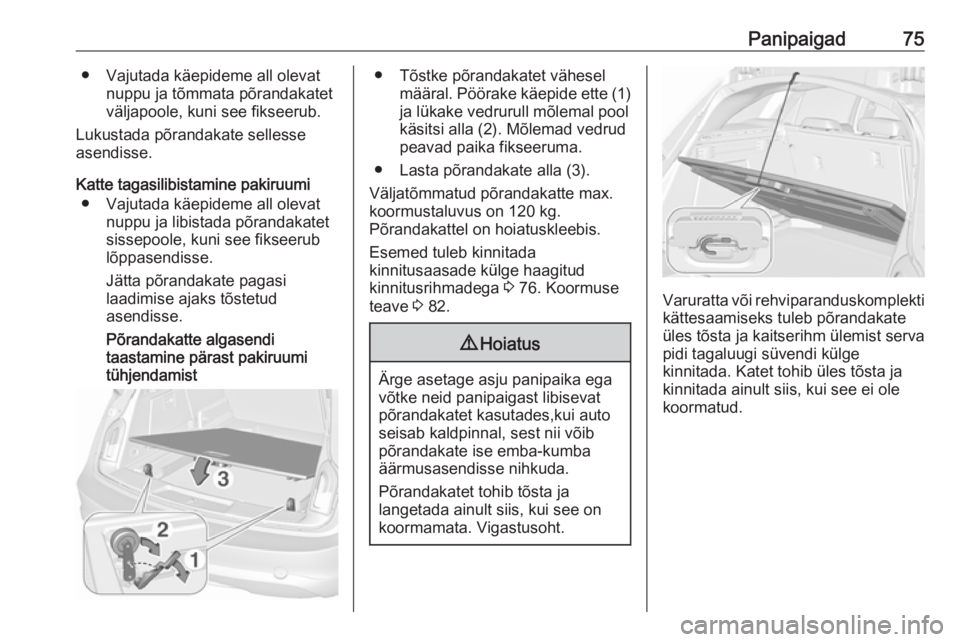

Panipaigad75● Vajutada käepideme all olevatnuppu ja tõmmata põrandakatet
väljapoole, kuni see fikseerub.
Lukustada põrandakate sellesse
asendisse.
Katte tagasilibistamine pakiruumi ● Vajutada käepideme all olevat nuppu ja libistada põrandakatet
sissepoole, kuni see fikseerub
lõppasendisse.
Jätta põrandakate pagasi
laadimise ajaks tõstetud
asendisse.
Põrandakatte algasendi
taastamine pärast pakiruumi
tühjendamist● Tõstke põrandakatet vähesel määral. Pöörake käepide ette (1)
ja lükake vedrurull mõlemal pool
käsitsi alla (2). Mõlemad vedrud
peavad paika fikseeruma.
● Lasta põrandakate alla (3).
Väljatõmmatud põrandakatte max.
koormustaluvus on 120 kg.
Põrandakattel on hoiatuskleebis.
Esemed tuleb kinnitada
kinnitusaasade külge haagitud
kinnitusrihmadega 3 76. Koormuse
teave 3 82.9 Hoiatus
Ärge asetage asju panipaika ega
võtke neid panipaigast libisevat
põrandakatet kasutades,kui auto
seisab kaldpinnal, sest nii võib
põrandakate ise emba-kumba
äärmusasendisse nihkuda.
Põrandakatet tohib tõsta ja
langetada ainult siis, kui see on
koormamata. Vigastusoht.
Varuratta või rehviparanduskomplekti
kättesaamiseks tuleb põrandakate
üles tõsta ja kaitserihm ülemist serva pidi tagaluugi süvendi külge
kinnitada. Katet tohib üles tõsta ja
kinnitada ainult siis, kui see ei ole
koormatud.

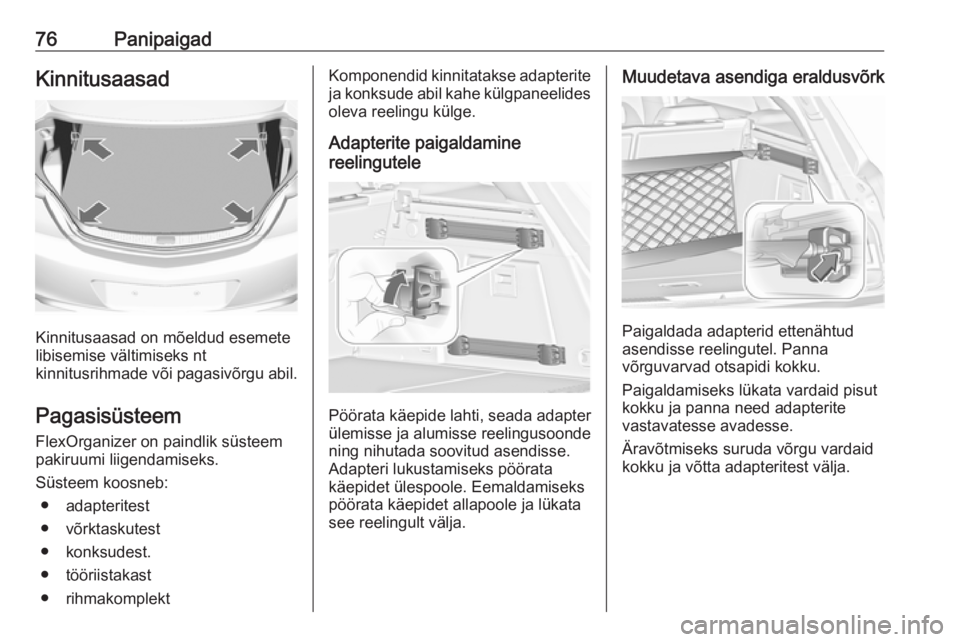

76PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest.
● tööriistakast
● rihmakomplekt
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepidet allapoole ja lükata
see reelingult välja.
Muudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

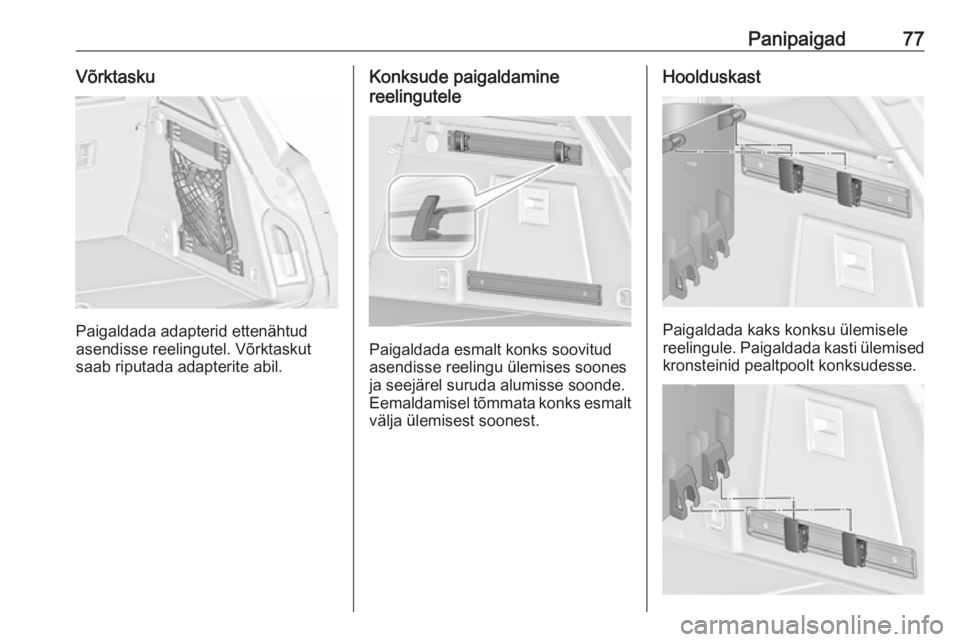

Panipaigad77Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Hoolduskast
Paigaldada kaks konksu ülemisele
reelingule. Paigaldada kasti ülemised
kronsteinid pealtpoolt konksudesse.

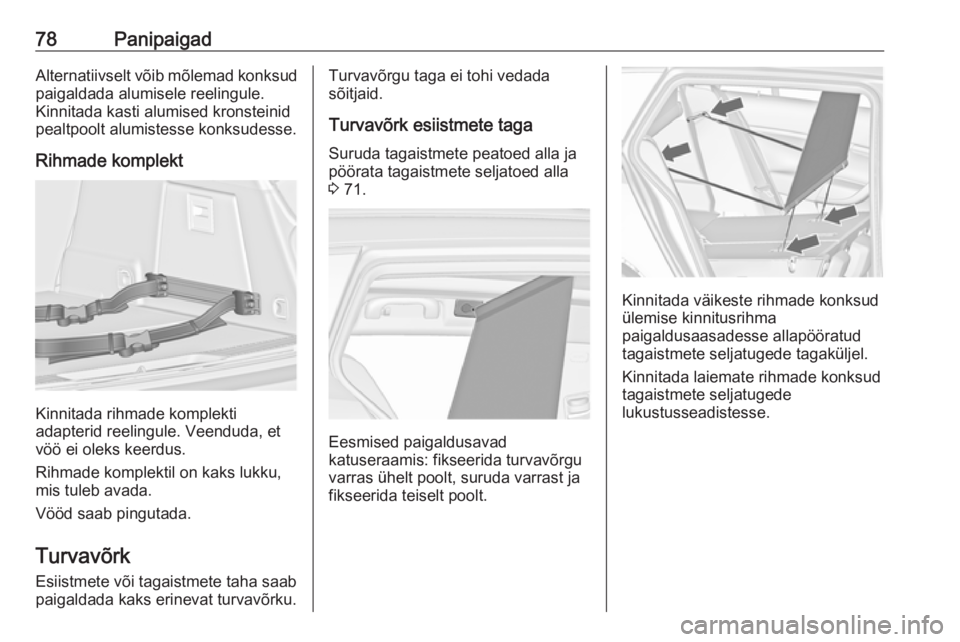

78PanipaigadAlternatiivselt võib mõlemad konksud
paigaldada alumisele reelingule.
Kinnitada kasti alumised kronsteinid
pealtpoolt alumistesse konksudesse.
Rihmade komplekt
Kinnitada rihmade komplekti
adapterid reelingule. Veenduda, et
vöö ei oleks keerdus.
Rihmade komplektil on kaks lukku, mis tuleb avada.
Vööd saab pingutada.
Turvavõrk Esiistmete või tagaistmete taha saab
paigaldada kaks erinevat turvavõrku.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Turvavõrk esiistmete taga
Suruda tagaistmete peatoed alla ja
pöörata tagaistmete seljatoed alla
3 71.
Eesmised paigaldusavad
katuseraamis: fikseerida turvavõrgu
varras ühelt poolt, suruda varrast ja
fikseerida teiselt poolt.
Kinnitada väikeste rihmade konksud ülemise kinnitusrihma
paigaldusaasadesse allapööratud
tagaistmete seljatugede tagaküljel.
Kinnitada laiemate rihmade konksud
tagaistmete seljatugede
lukustusseadistesse.
