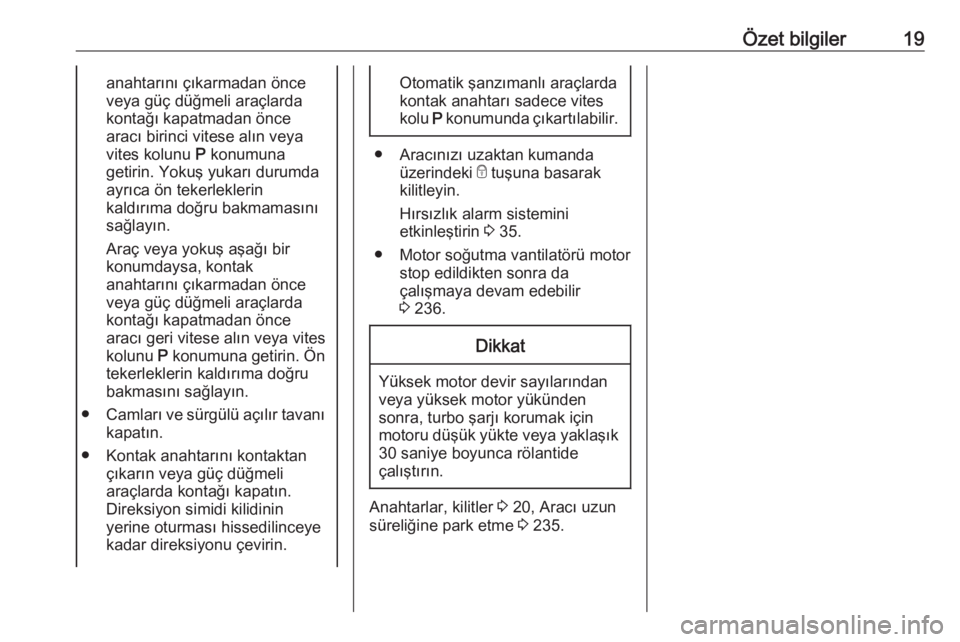

Page 21 of 339
Özet bilgiler19anahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı birinci vitese alın veya
vites kolunu P konumuna
getirin. Yokuş yukarı durumda
ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç veya yokuş aşağı bir
konumdaysa, kontak
anahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı geri vitese alın veya vites
kolunu P konumuna getirin. Ön
tekerleklerin kaldırıma doğru
bakmasını sağlayın.
● Camları ve sürgülü açılır tavanı
kapatın.
● Kontak anahtarını kontaktan çıkarın veya güç düğmeli
araçlarda kontağı kapatın.
Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Aracınızı uzaktan kumanda
üzerindeki e tuşuna basarak
kilitleyin.
Hırsızlık alarm sistemini
etkinleştirin 3 35.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 236.
Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.
Anahtarlar, kilitler 3 20, Aracı uzun
süreliğine park etme 3 235.
Page 22 of 339
20Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................20
Anahtarlar .................................. 20
Araç kartı ................................... 21
Radyo frekanslı uzaktan kumanda ................................... 21
Elektronik anahtar sistemi .........22
Kayıtlı ayarlar ............................ 23
Merkezi kilit sistemi ...................24
Otomatik kilitleme ......................27
Çocuk emniyet kilitleri ................29
Kapılar ......................................... 29
Bagaj bölümü ............................ 29
Araç güvenliği .............................. 34
Hırsızlığı önleyici kilit sistemi .....34
Hırsızlık alarm sistemi ...............35
Elektronik şifreli devre kesici (Immobilizer) ............................. 37
Yan aynalar .................................. 38
Dış bükey aynalar ......................38
Elektrik kumandalı yan aynalar . 38
Katlanabilen yan aynalar ...........38
Isıtmalı aynalar .......................... 39Otomatik karartma .....................39
Park sensörleri .......................... 40
Dikiz aynası ................................. 40
Gözlerin kamaşmasını engelleyen manuel ayarlı
ayna .......................................... 40
Gözlerin kamaşmasını otomatik engelleyen ayna .......................40
Camlar ......................................... 41
Ön cam ...................................... 41
Manuel kumandalı camlar .........41
Elektrik kumandalı camlar .........41
Isıtmalı arka cam .......................43
Güneşlikler ................................ 43
Stor perdeler .............................. 44
Tavan ........................................... 44
Sürgülü açılır tavan (Sunroof) ...44Anahtarlar, kilitler
AnahtarlarDikkat
Kontak anahtarına ağır veya
hacimli cisimler bağlamayın.
Yedek anahtarlar
Anahtar numarası araç kartında (Car
Pass) veya çıkarılabilir bir etikette
belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 281, Radyo frekanslı
uzaktan kumanda 3 21, Elektronik
anahtar 3 22, Merkezi kilit 3 24,
Motorun çalıştırılması 3 166.
Kilitli bijonların adaptörünün kod
numarası bir kartta belirtilmiştir. Yeni
bir adaptörü sipariş ederken bu kod
numarası belirtilmelidir.
Tekerlek değiştirme 3 271.

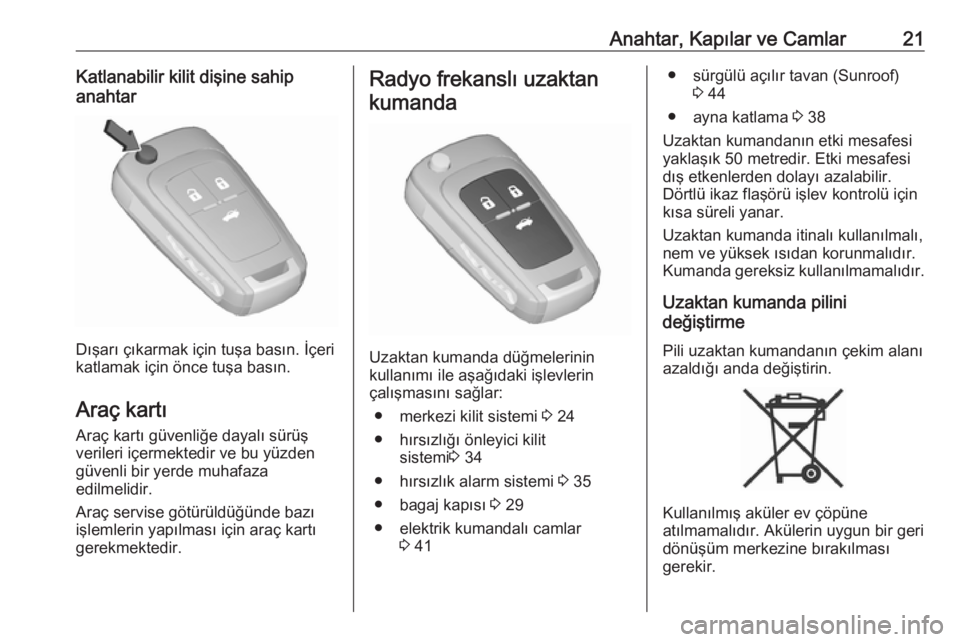

Page 23 of 339
Anahtar, Kapılar ve Camlar21Katlanabilir kilit dişine sahip
anahtar
Dışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Araç kartı
Araç kartı güvenliğe dayalı sürüş
verileri içermektedir ve bu yüzden
güvenli bir yerde muhafaza
edilmelidir.
Araç servise götürüldüğünde bazı
işlemlerin yapılması için araç kartı
gerekmektedir.
Radyo frekanslı uzaktan
kumanda
Uzaktan kumanda düğmelerinin
kullanımı ile aşağıdaki işlevlerin
çalışmasını sağlar:
● merkezi kilit sistemi 3 24
● hırsızlığı önleyici kilit sistemi 3 34
● hırsızlık alarm sistemi 3 35
● bagaj kapısı 3 29
● elektrik kumandalı camlar 3 41
● sürgülü açılır tavan (Sunroof)
3 44
● ayna katlama 3 38
Uzaktan kumandanın etki mesafesi
yaklaşık 50 metredir. Etki mesafesi dış etkenlerden dolayı azalabilir.
Dörtlü ikaz flaşörü işlev kontrolü için
kısa süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz kullanılmamalıdır.
Uzaktan kumanda pilini
değiştirme
Pili uzaktan kumandanın çekim alanı
azaldığı anda değiştirin.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.

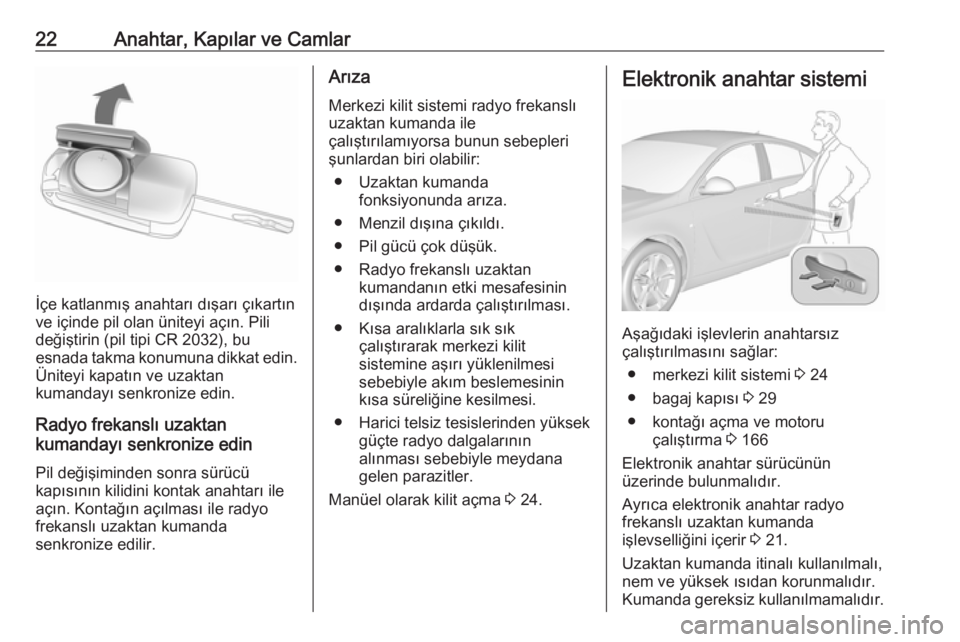

Page 24 of 339
22Anahtar, Kapılar ve Camlar
İçe katlanmış anahtarı dışarı çıkartın
ve içinde pil olan üniteyi açın. Pili
değiştirin (pil tipi CR 2032), bu
esnada takma konumuna dikkat edin.
Üniteyi kapatın ve uzaktan
kumandayı senkronize edin.
Radyo frekanslı uzaktan
kumandayı senkronize edin
Pil değişiminden sonra sürücü
kapısının kilidini kontak anahtarı ile
açın. Kontağın açılması ile radyo
frekanslı uzaktan kumanda
senkronize edilir.
Arıza
Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlardan biri olabilir:
● Uzaktan kumanda fonksiyonunda arıza.
● Menzil dışına çıkıldı.
● Pil gücü çok düşük.
● Radyo frekanslı uzaktan kumandanın etki mesafesinin
dışında ardarda çalıştırılması.
● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana
gelen parazitler.
Manüel olarak kilit açma 3 24.Elektronik anahtar sistemi
Aşağıdaki işlevlerin anahtarsız
çalıştırılmasını sağlar:
● merkezi kilit sistemi 3 24
● bagaj kapısı 3 29
● kontağı açma ve motoru çalıştırma 3 166
Elektronik anahtar sürücünün
üzerinde bulunmalıdır.
Ayrıca elektronik anahtar radyo
frekanslı uzaktan kumanda
işlevselliğini içerir 3 21.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz kullanılmamalıdır.

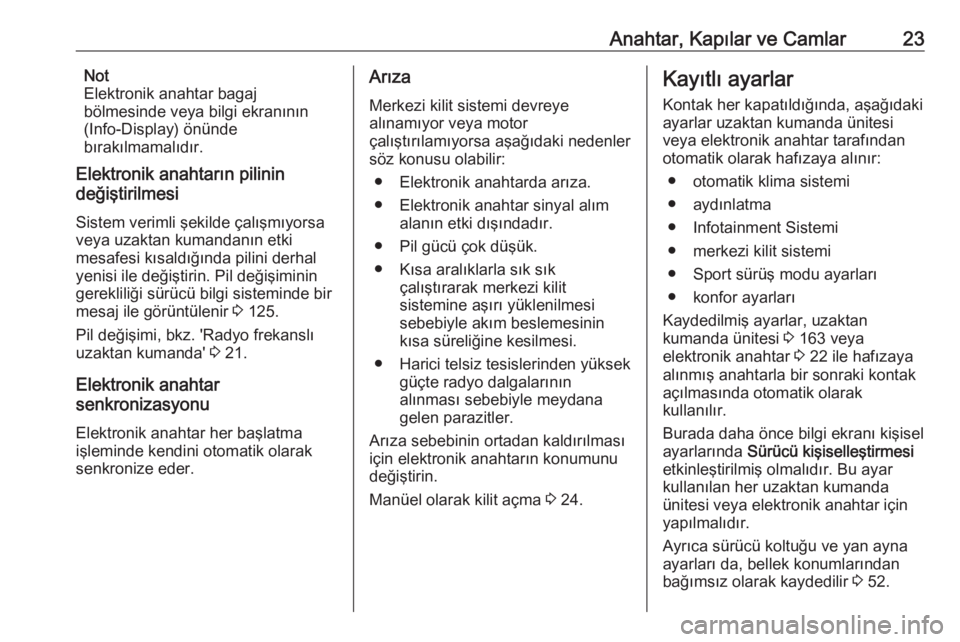

Page 25 of 339
Anahtar, Kapılar ve Camlar23Not
Elektronik anahtar bagaj
bölmesinde veya bilgi ekranının
(Info-Display) önünde
bırakılmamalıdır.
Elektronik anahtarın pilinin
değiştirilmesi
Sistem verimli şekilde çalışmıyorsa veya uzaktan kumandanın etki
mesafesi kısaldığında pilini derhal
yenisi ile değiştirin. Pil değişiminin
gerekliliği sürücü bilgi sisteminde bir
mesaj ile görüntülenir 3 125.
Pil değişimi, bkz. 'Radyo frekanslı
uzaktan kumanda' 3 21.
Elektronik anahtar
senkronizasyonu
Elektronik anahtar her başlatma
işleminde kendini otomatik olarak
senkronize eder.Arıza
Merkezi kilit sistemi devreye
alınamıyor veya motor
çalıştırılamıyorsa aşağıdaki nedenler
söz konusu olabilir:
● Elektronik anahtarda arıza.
● Elektronik anahtar sinyal alım alanın etki dışındadır.
● Pil gücü çok düşük.
● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana
gelen parazitler.
Arıza sebebinin ortadan kaldırılması
için elektronik anahtarın konumunu
değiştirin.
Manüel olarak kilit açma 3 24.Kayıtlı ayarlar
Kontak her kapatıldığında, aşağıdaki
ayarlar uzaktan kumanda ünitesi
veya elektronik anahtar tarafından
otomatik olarak hafızaya alınır:
● otomatik klima sistemi
● aydınlatma
● Infotainment Sistemi
● merkezi kilit sistemi
● Sport sürüş modu ayarları
● konfor ayarları
Kaydedilmiş ayarlar, uzaktan
kumanda ünitesi 3 163 veya
elektronik anahtar 3 22 ile hafızaya
alınmış anahtarla bir sonraki kontak
açılmasında otomatik olarak
kullanılır.
Burada daha önce bilgi ekranı kişisel
ayarlarında Sürücü kişiselleştirmesi
etkinleştirilmiş olmalıdır. Bu ayar
kullanılan her uzaktan kumanda
ünitesi veya elektronik anahtar için
yapılmalıdır.
Ayrıca sürücü koltuğu ve yan ayna
ayarları da, bellek konumlarından
bağımsız olarak kaydedilir 3 52.

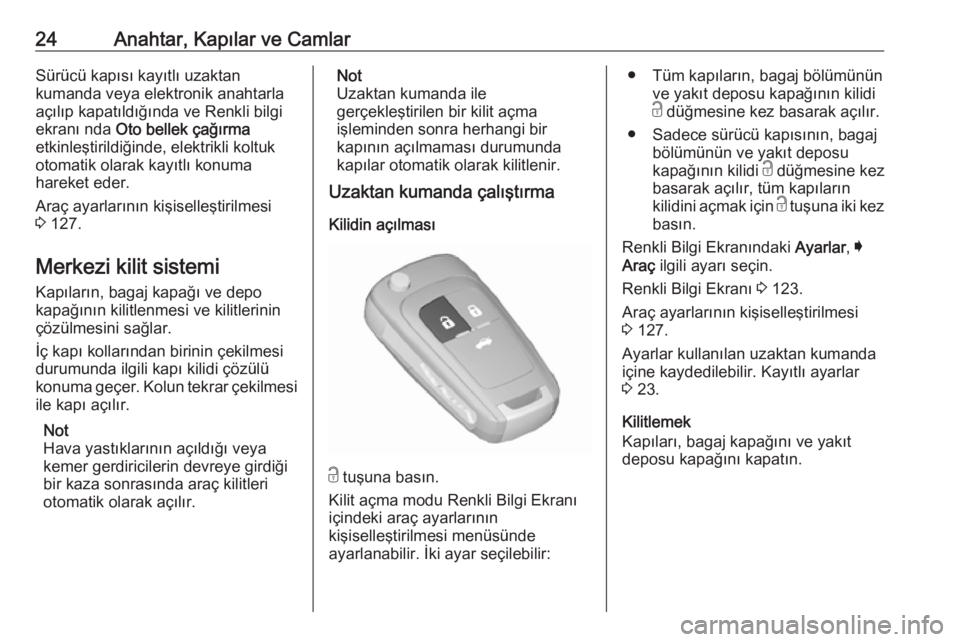

Page 26 of 339
24Anahtar, Kapılar ve CamlarSürücü kapısı kayıtlı uzaktan
kumanda veya elektronik anahtarla açılıp kapatıldığında ve Renkli bilgi
ekranı nda Oto bellek çağırma
etkinleştirildiğinde, elektrikli koltuk
otomatik olarak kayıtlı konuma
hareket eder.
Araç ayarlarının kişiselleştirilmesi
3 127.
Merkezi kilit sistemi Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri otomatik olarak açılır.Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak kilitlenir.
Uzaktan kumanda çalıştırma
Kilidin açılması
c tuşuna basın.
Kilit açma modu Renkli Bilgi Ekranı
içindeki araç ayarlarının
kişiselleştirilmesi menüsünde
ayarlanabilir. İki ayar seçilebilir:
● Tüm kapıların, bagaj bölümünün ve yakıt deposu kapağının kilidi
c düğmesine kez basarak açılır.
● Sadece sürücü kapısının, bagaj bölümünün ve yakıt deposu
kapağının kilidi c düğmesine kez
basarak açılır, tüm kapıların
kilidini açmak için c tuşuna iki kez
basın.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Ayarlar kullanılan uzaktan kumanda
içine kaydedilebilir. Kayıtlı ayarlar
3 23.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt
deposu kapağını kapatın.

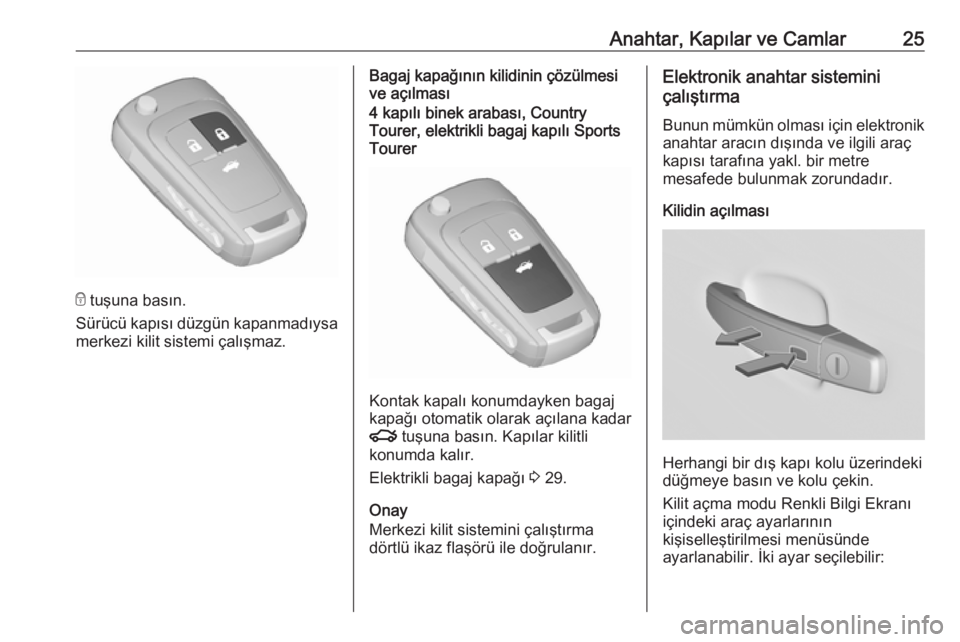

Page 27 of 339
Anahtar, Kapılar ve Camlar25
e tuşuna basın.
Sürücü kapısı düzgün kapanmadıysa merkezi kilit sistemi çalışmaz.
Bagaj kapağının kilidinin çözülmesi
ve açılması4 kapılı binek arabası, Country
Tourer, elektrikli bagaj kapılı Sports
Tourer
Kontak kapalı konumdayken bagaj
kapağı otomatik olarak açılana kadar
x tuşuna basın. Kapılar kilitli
konumda kalır.
Elektrikli bagaj kapağı 3 29.
Onay
Merkezi kilit sistemini çalıştırma
dörtlü ikaz flaşörü ile doğrulanır.
Elektronik anahtar sistemini
çalıştırma
Bunun mümkün olması için elektronik
anahtar aracın dışında ve ilgili araç
kapısı tarafına yakl. bir metre
mesafede bulunmak zorundadır.
Kilidin açılması
Herhangi bir dış kapı kolu üzerindeki
düğmeye basın ve kolu çekin.
Kilit açma modu Renkli Bilgi Ekranı
içindeki araç ayarlarının
kişiselleştirilmesi menüsünde
ayarlanabilir. İki ayar seçilebilir:

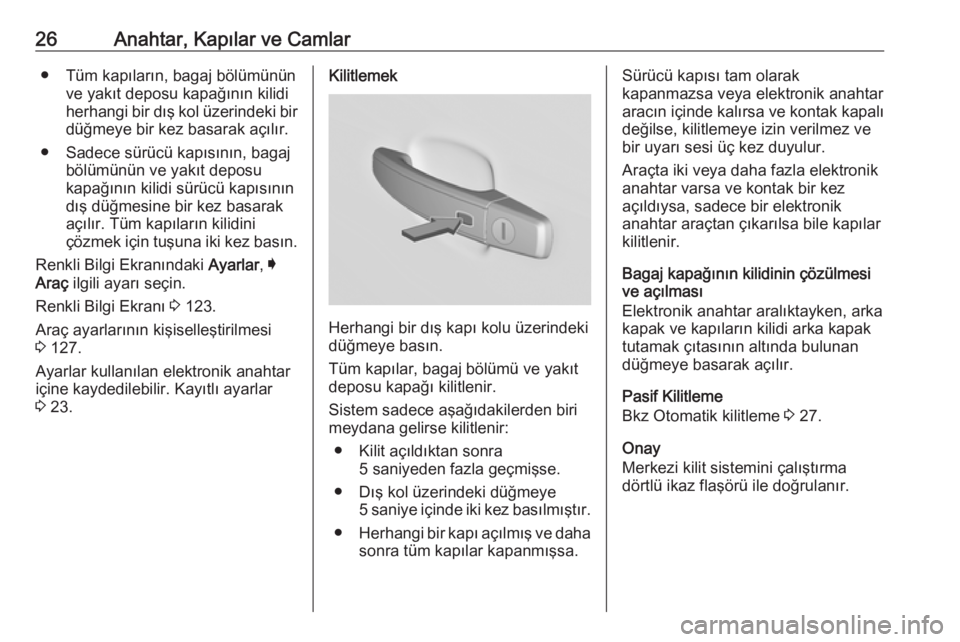

Page 28 of 339
26Anahtar, Kapılar ve Camlar● Tüm kapıların, bagaj bölümününve yakıt deposu kapağının kilidi
herhangi bir dış kol üzerindeki bir
düğmeye bir kez basarak açılır.
● Sadece sürücü kapısının, bagaj bölümünün ve yakıt deposu
kapağının kilidi sürücü kapısının
dış düğmesine bir kez basarak
açılır. Tüm kapıların kilidini
çözmek için tuşuna iki kez basın.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Ayarlar kullanılan elektronik anahtar
içine kaydedilebilir. Kayıtlı ayarlar
3 23.Kilitlemek
Herhangi bir dış kapı kolu üzerindeki
düğmeye basın.
Tüm kapılar, bagaj bölümü ve yakıt
deposu kapağı kilitlenir.
Sistem sadece aşağıdakilerden biri
meydana gelirse kilitlenir:
● Kilit açıldıktan sonra 5 saniyeden fazla geçmişse.
● Dış kol üzerindeki düğmeye 5 saniye içinde iki kez basılmıştır.
● Herhangi bir kapı açılmış ve daha
sonra tüm kapılar kapanmışsa.
Sürücü kapısı tam olarak
kapanmazsa veya elektronik anahtar aracın içinde kalırsa ve kontak kapalı değilse, kilitlemeye izin verilmez ve
bir uyarı sesi üç kez duyulur.
Araçta iki veya daha fazla elektronik anahtar varsa ve kontak bir kez
açıldıysa, sadece bir elektronik
anahtar araçtan çıkarılsa bile kapılar
kilitlenir.
Bagaj kapağının kilidinin çözülmesi
ve açılması
Elektronik anahtar aralıktayken, arka kapak ve kapıların kilidi arka kapak
tutamak çıtasının altında bulunan
düğmeye basarak açılır.
Pasif Kilitleme
Bkz Otomatik kilitleme 3 27.
Onay
Merkezi kilit sistemini çalıştırma
dörtlü ikaz flaşörü ile doğrulanır.
Page 29 of 339

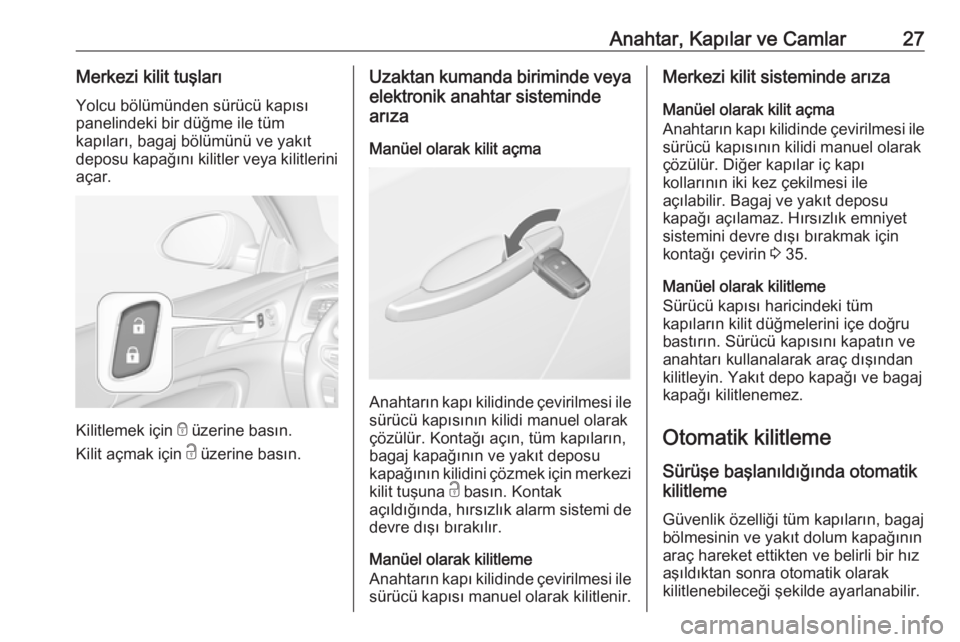

Anahtar, Kapılar ve Camlar27Merkezi kilit tuşlarıYolcu bölümünden sürücü kapısı
panelindeki bir düğme ile tüm
kapıları, bagaj bölümünü ve yakıt
deposu kapağını kilitler veya kilitlerini
açar.
Kilitlemek için e üzerine basın.
Kilit açmak için c üzerine basın.
Uzaktan kumanda biriminde veya
elektronik anahtar sisteminde
arıza
Manüel olarak kilit açma
Anahtarın kapı kilidinde çevirilmesi ile sürücü kapısının kilidi manuel olarak
çözülür. Kontağı açın, tüm kapıların, bagaj kapağının ve yakıt deposu
kapağının kilidini çözmek için merkezi
kilit tuşuna c basın. Kontak
açıldığında, hırsızlık alarm sistemi de devre dışı bırakılır.
Manüel olarak kilitleme
Anahtarın kapı kilidinde çevirilmesi ile sürücü kapısı manuel olarak kilitlenir.
Merkezi kilit sisteminde arıza
Manüel olarak kilit açma
Anahtarın kapı kilidinde çevirilmesi ile
sürücü kapısının kilidi manuel olarak
çözülür. Diğer kapılar iç kapı
kollarının iki kez çekilmesi ile
açılabilir. Bagaj ve yakıt deposu
kapağı açılamaz. Hırsızlık emniyet
sistemini devre dışı bırakmak için
kontağı çevirin 3 35.
Manüel olarak kilitleme
Sürücü kapısı haricindeki tüm
kapıların kilit düğmelerini içe doğru
bastırın. Sürücü kapısını kapatın ve
anahtarı kullanalarak araç dışından
kilitleyin. Yakıt depo kapağı ve bagaj
kapağı kilitlenemez.
Otomatik kilitleme
Sürüşe başlanıldığında otomatik
kilitleme
Güvenlik özelliği tüm kapıların, bagajbölmesinin ve yakıt dolum kapağının
araç hareket ettikten ve belirli bir hız
aşıldıktan sonra otomatik olarak
kilitlenebileceği şekilde ayarlanabilir.
Page 30 of 339

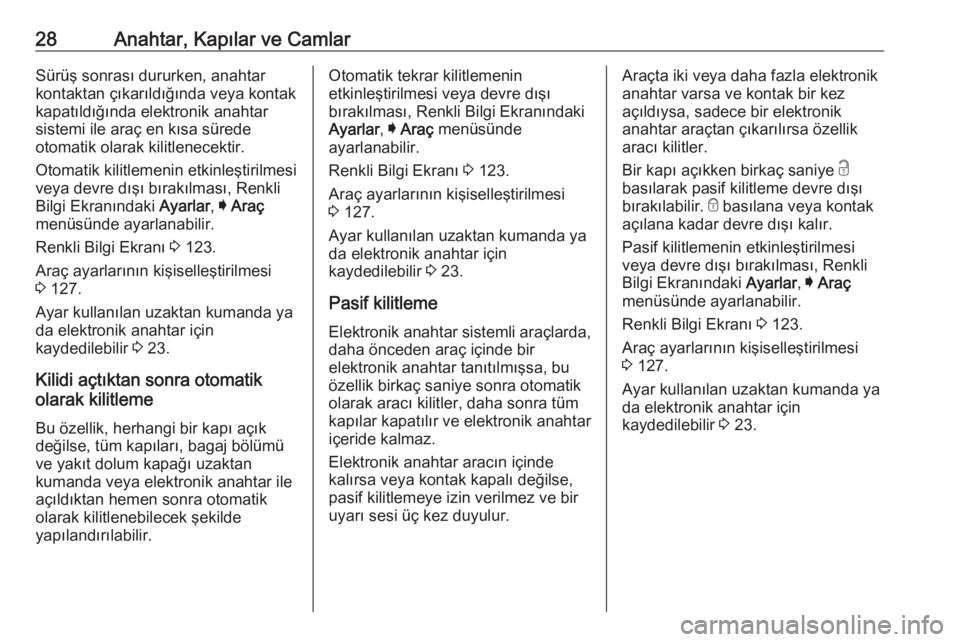

28Anahtar, Kapılar ve CamlarSürüş sonrası dururken, anahtar
kontaktan çıkarıldığında veya kontak
kapatıldığında elektronik anahtar
sistemi ile araç en kısa sürede
otomatik olarak kilitlenecektir.
Otomatik kilitlemenin etkinleştirilmesi
veya devre dışı bırakılması, Renkli
Bilgi Ekranındaki Ayarlar, I Araç
menüsünde ayarlanabilir.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Ayar kullanılan uzaktan kumanda ya da elektronik anahtar için
kaydedilebilir 3 23.
Kilidi açtıktan sonra otomatik
olarak kilitleme
Bu özellik, herhangi bir kapı açık
değilse, tüm kapıları, bagaj bölümü
ve yakıt dolum kapağı uzaktan
kumanda veya elektronik anahtar ile
açıldıktan hemen sonra otomatik
olarak kilitlenebilecek şekilde
yapılandırılabilir.Otomatik tekrar kilitlemenin
etkinleştirilmesi veya devre dışı
bırakılması, Renkli Bilgi Ekranındaki
Ayarlar , I Araç menüsünde
ayarlanabilir.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Ayar kullanılan uzaktan kumanda ya
da elektronik anahtar için
kaydedilebilir 3 23.
Pasif kilitleme Elektronik anahtar sistemli araçlarda, daha önceden araç içinde bir
elektronik anahtar tanıtılmışsa, bu
özellik birkaç saniye sonra otomatik
olarak aracı kilitler, daha sonra tüm
kapılar kapatılır ve elektronik anahtar
içeride kalmaz.
Elektronik anahtar aracın içinde
kalırsa veya kontak kapalı değilse,
pasif kilitlemeye izin verilmez ve bir uyarı sesi üç kez duyulur.Araçta iki veya daha fazla elektronikanahtar varsa ve kontak bir kez
açıldıysa, sadece bir elektronik
anahtar araçtan çıkarılırsa özellik
aracı kilitler.
Bir kapı açıkken birkaç saniye c
basılarak pasif kilitleme devre dışı
bırakılabilir. e basılana veya kontak
açılana kadar devre dışı kalır.
Pasif kilitlemenin etkinleştirilmesi veya devre dışı bırakılması, Renkli
Bilgi Ekranındaki Ayarlar, I Araç
menüsünde ayarlanabilir.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 127.
Ayar kullanılan uzaktan kumanda ya
da elektronik anahtar için
kaydedilebilir 3 23.
