Page 71 of 339

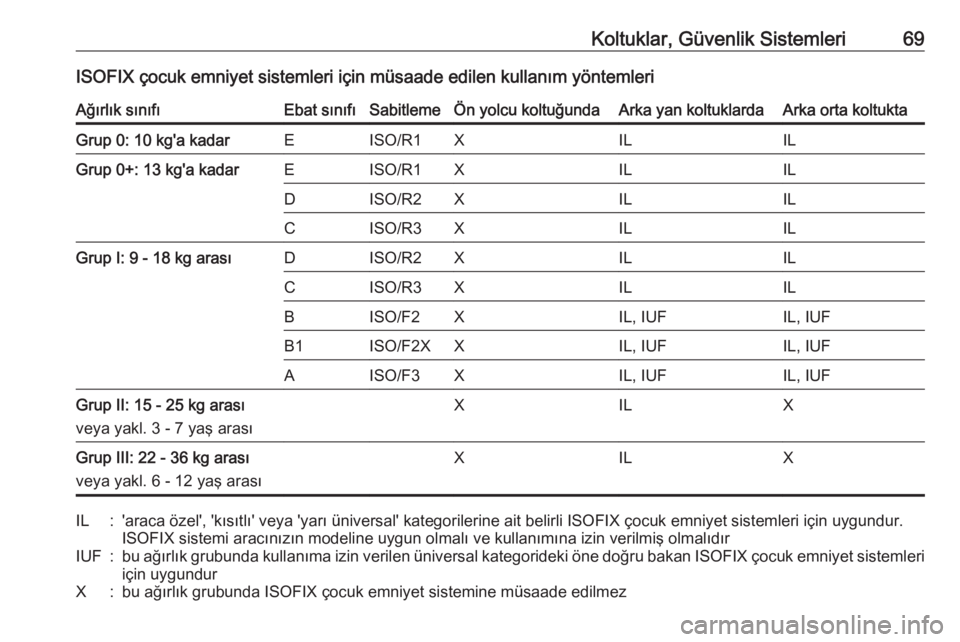

Koltuklar, Güvenlik Sistemleri69ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka yan koltuklardaArka orta koltuktaGrup 0: 10 kg'a kadarEISO/R1XILILGrup 0+: 13 kg'a kadarEISO/R1XILILDISO/R2XILILCISO/R3XILILGrup I: 9 - 18 kg arasıDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXILXGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXILXIL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdırIUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez
Page 72 of 339

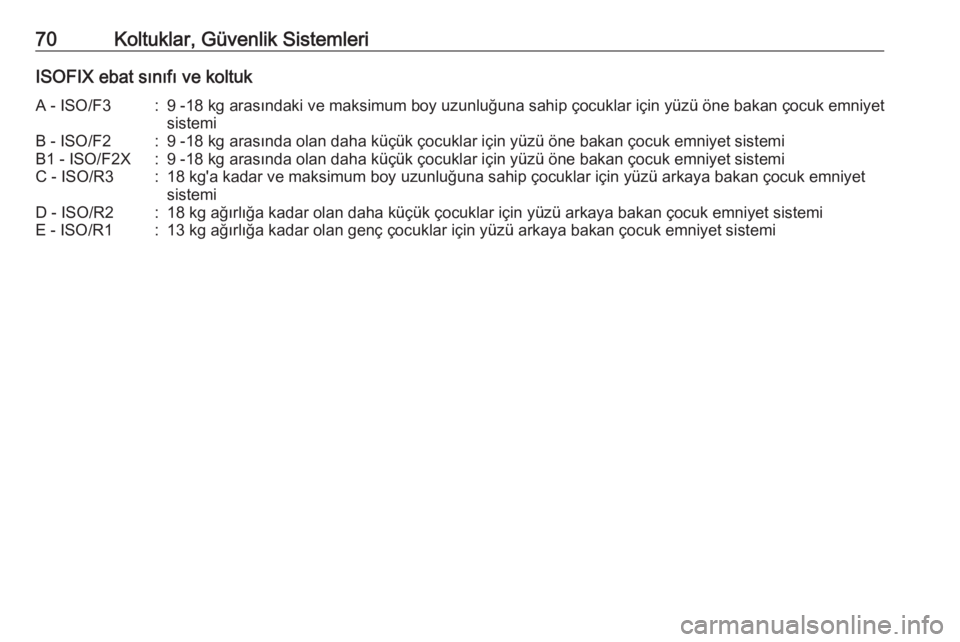

70Koltuklar, Güvenlik SistemleriISOFIX ebat sınıfı ve koltukA - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi
Page 73 of 339

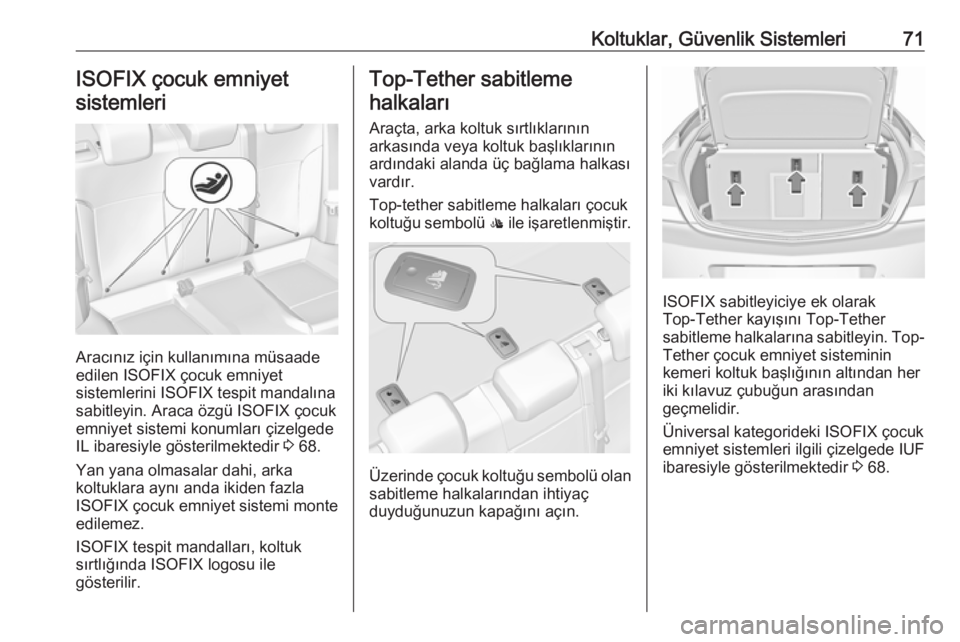

Koltuklar, Güvenlik Sistemleri71ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 68.
Yan yana olmasalar dahi, arka
koltuklara aynı anda ikiden fazla ISOFIX çocuk emniyet sistemi monte
edilemez.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta, arka koltuk sırtlıklarının
arkasında veya koltuk başlıklarının
ardındaki alanda üç bağlama halkası
vardır.
Top-tether sabitleme halkaları çocuk
koltuğu sembolü : ile işaretlenmiştir.
Üzerinde çocuk koltuğu sembolü olan
sabitleme halkalarından ihtiyaç
duyduğunuzun kapağını açın.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF ibaresiyle gösterilmektedir 3 68.

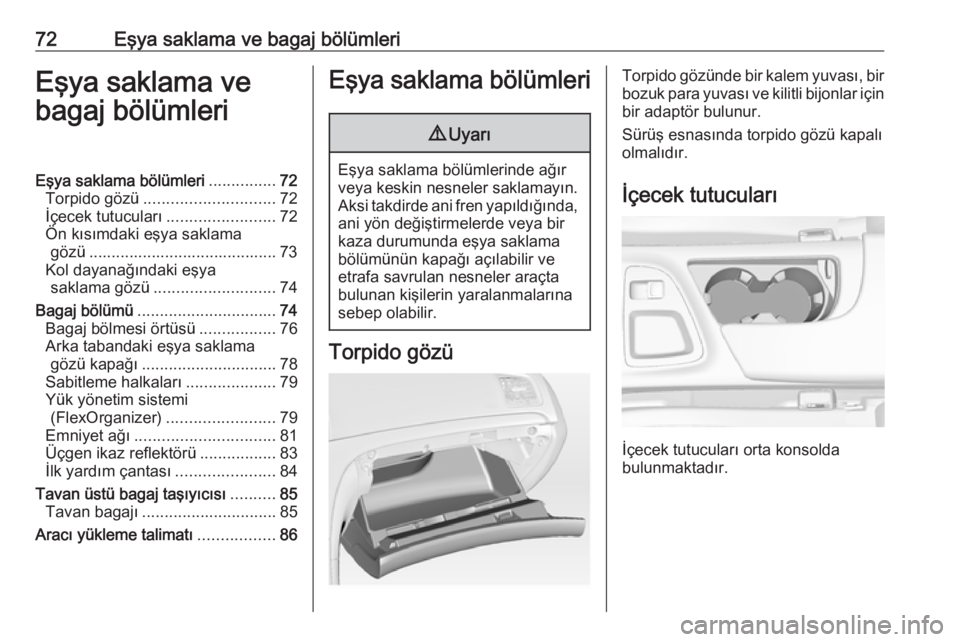

Page 74 of 339
72Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............72
Torpido gözü ............................. 72
İçecek tutucuları ........................72
Ön kısımdaki eşya saklama gözü .......................................... 73
Kol dayanağındaki eşya saklama gözü ........................... 74
Bagaj bölümü ............................... 74
Bagaj bölmesi örtüsü .................76
Arka tabandaki eşya saklama gözü kapağı .............................. 78
Sabitleme halkaları ....................79
Yük yönetim sistemi (FlexOrganizer) ........................79
Emniyet ağı ............................... 81
Üçgen ikaz reflektörü .................83
İlk yardım çantası ......................84
Tavan üstü bagaj taşıyıcısı ..........85
Tavan bagajı .............................. 85
Aracı yükleme talimatı .................86Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir kalem yuvası, bir bozuk para yuvası ve kilitli bijonlar için
bir adaptör bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.
Page 75 of 339

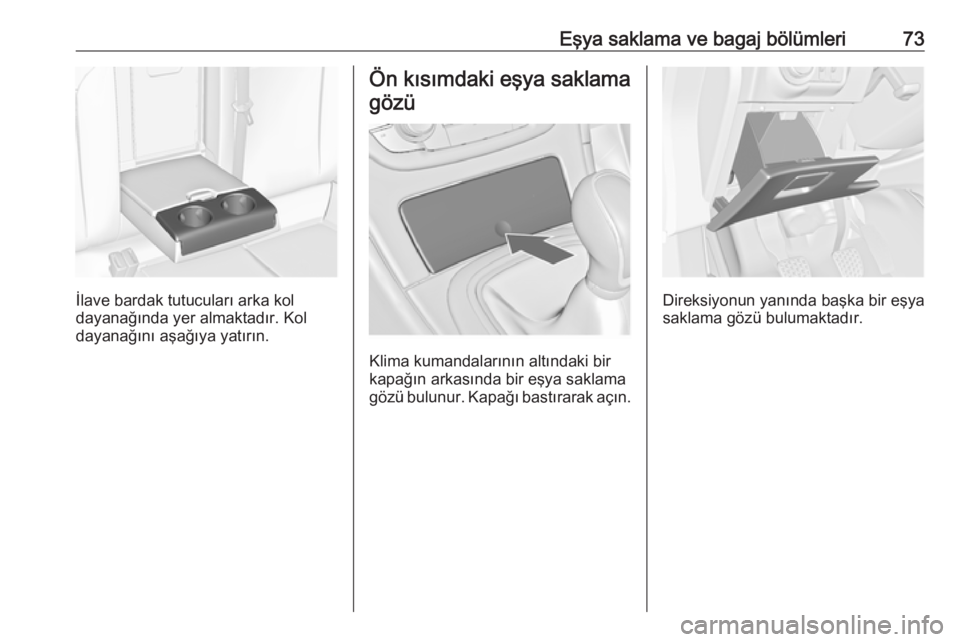

Eşya saklama ve bagaj bölümleri73
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya saklama
gözü
Klima kumandalarının altındaki bir
kapağın arkasında bir eşya saklama
gözü bulunur. Kapağı bastırarak açın.
Direksiyonun yanında başka bir eşya
saklama gözü bulumaktadır.
Page 76 of 339

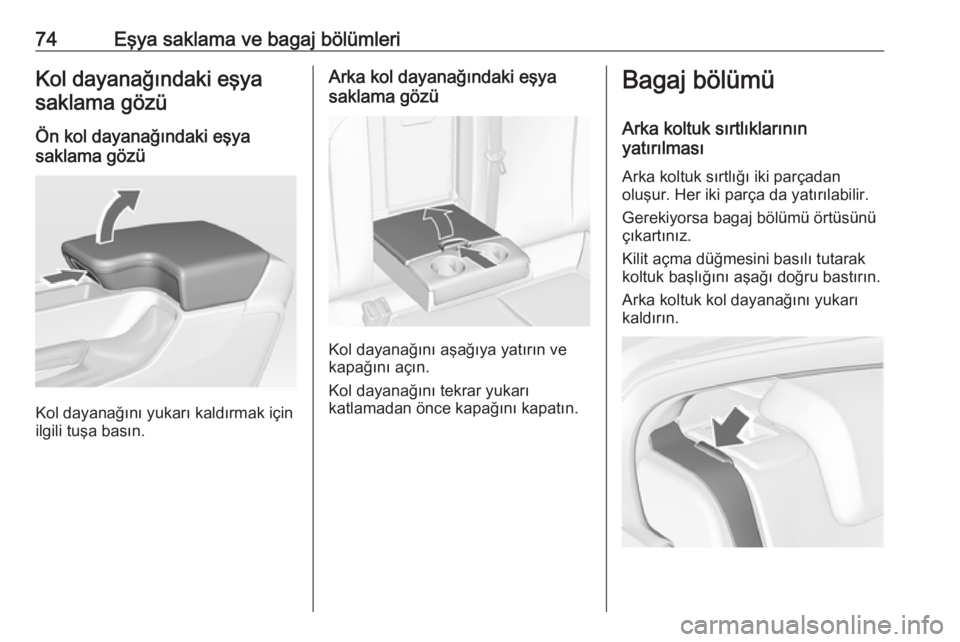

74Eşya saklama ve bagaj bölümleriKol dayanağındaki eşyasaklama gözü
Ön kol dayanağındaki eşya
saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın.
Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.
Bagaj bölümü
Arka koltuk sırtlıklarının
yatırılması
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Gerekiyorsa bagaj bölümü örtüsünü
çıkartınız.
Kilit açma düğmesini basılı tutarak koltuk başlığını aşağı doğru bastırın.
Arka koltuk kol dayanağını yukarıkaldırın.
Page 77 of 339

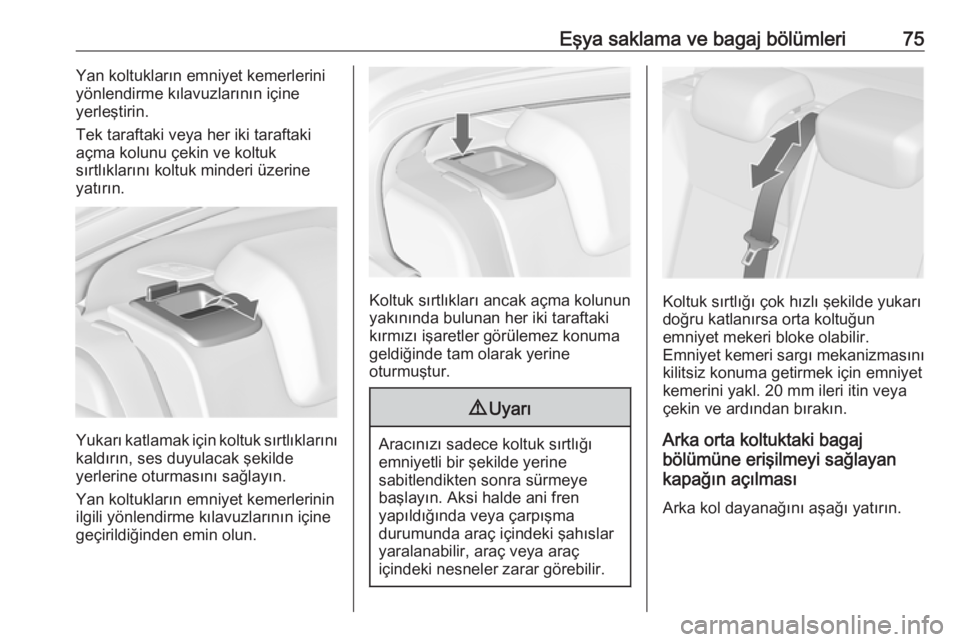

Eşya saklama ve bagaj bölümleri75Yan koltukların emniyet kemerlerini
yönlendirme kılavuzlarının içine
yerleştirin.
Tek taraftaki veya her iki taraftaki açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine
yatırın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin
ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Aracınızı sadece koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar
yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan
kapağın açılması
Arka kol dayanağını aşağı yatırın.

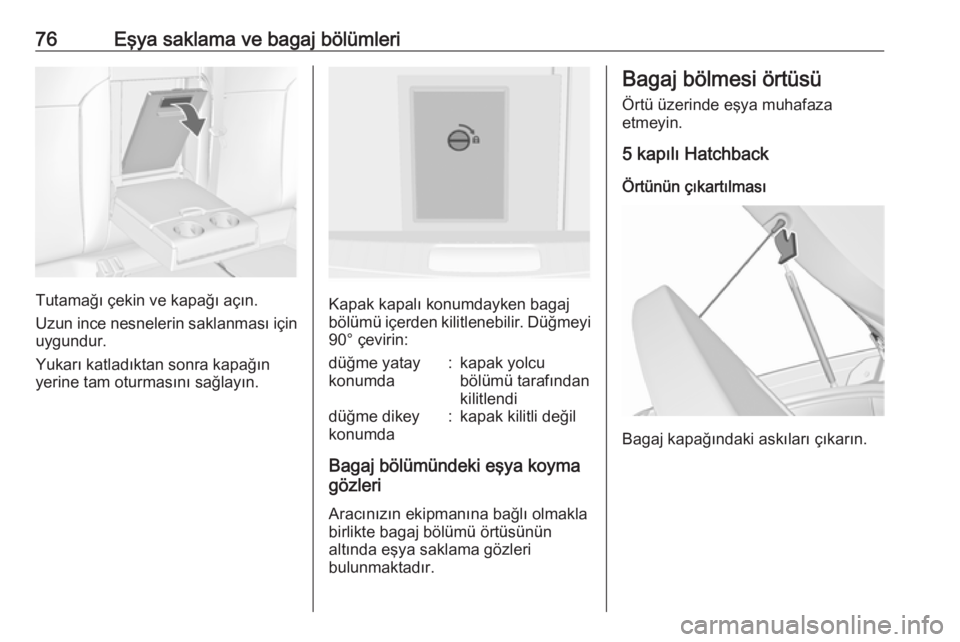

Page 78 of 339
76Eşya saklama ve bagaj bölümleri
Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.Kapak kapalı konumdayken bagaj bölümü içerden kilitlenebilir. Düğmeyi
90° çevirin:
düğme yatay
konumda:kapak yolcu
bölümü tarafından
kilitlendidüğme dikey
konumda:kapak kilitli değil
Bagaj bölümündeki eşya koyma
gözleri
Aracınızın ekipmanına bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında eşya saklama gözleri
bulunmaktadır.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
5 kapılı Hatchback
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Page 79 of 339

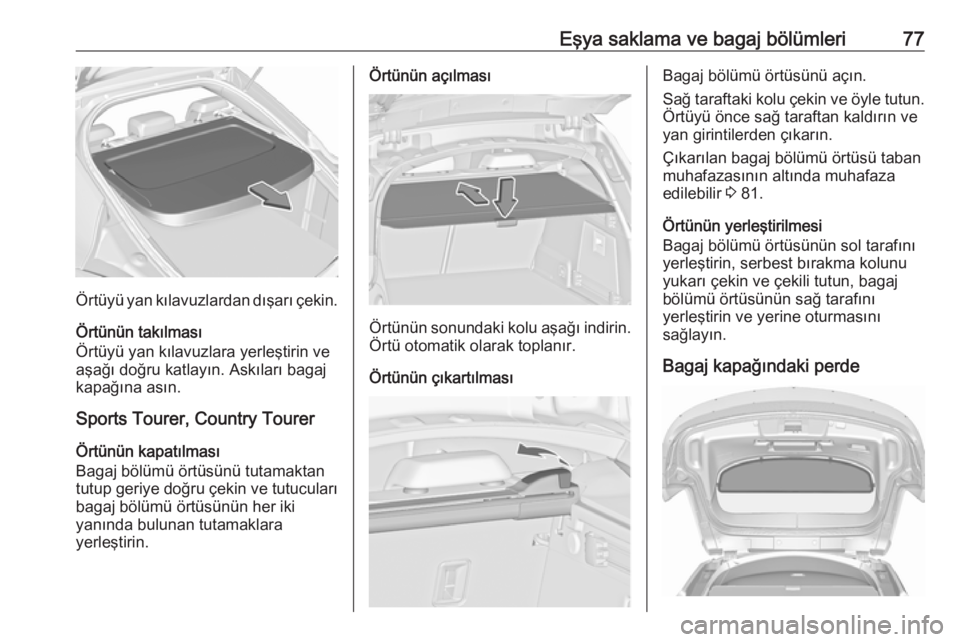

Eşya saklama ve bagaj bölümleri77
Örtüyü yan kılavuzlardan dışarı çekin.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports Tourer, Country Tourer
Örtünün kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları
bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Örtünün açılması
Örtünün sonundaki kolu aşağı indirin.
Örtü otomatik olarak toplanır.
Örtünün çıkartılması
Bagaj bölümü örtüsünü açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Örtüyü önce sağ taraftan kaldırın ve
yan girintilerden çıkarın.
Çıkarılan bagaj bölümü örtüsü taban
muhafazasının altında muhafaza
edilebilir 3 81.
Örtünün yerleştirilmesi
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.
Bagaj kapağındaki perde
Page 80 of 339

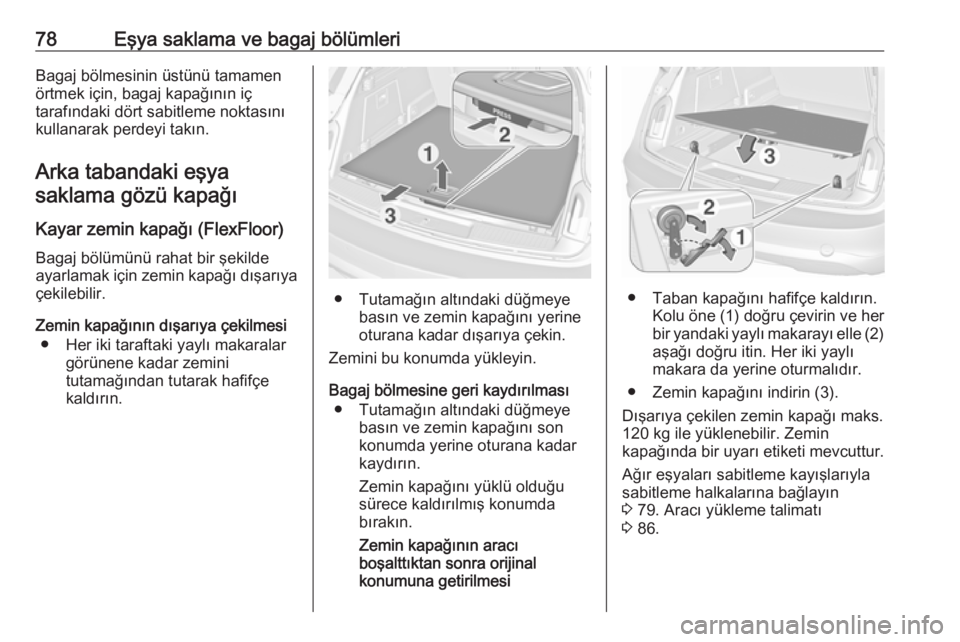

78Eşya saklama ve bagaj bölümleriBagaj bölmesinin üstünü tamamen
örtmek için, bagaj kapağının iç
tarafındaki dört sabitleme noktasını
kullanarak perdeyi takın.
Arka tabandaki eşya
saklama gözü kapağı
Kayar zemin kapağı (FlexFloor)
Bagaj bölümünü rahat bir şekilde
ayarlamak için zemin kapağı dışarıya çekilebilir.
Zemin kapağının dışarıya çekilmesi ● Her iki taraftaki yaylı makaralar görünene kadar zemini
tutamağından tutarak hafifçe
kaldırın.
● Tutamağın altındaki düğmeye basın ve zemin kapağını yerine
oturana kadar dışarıya çekin.
Zemini bu konumda yükleyin.
Bagaj bölmesine geri kaydırılması ● Tutamağın altındaki düğmeye basın ve zemin kapağını son
konumda yerine oturana kadar
kaydırın.
Zemin kapağını yüklü olduğu
sürece kaldırılmış konumda
bırakın.
Zemin kapağının aracı
boşalttıktan sonra orijinal
konumuna getirilmesi● Taban kapağını hafifçe kaldırın. Kolu öne (1) doğru çevirin ve herbir yandaki yaylı makarayı elle (2) aşağı doğru itin. Her iki yaylı
makara da yerine oturmalıdır.
● Zemin kapağını indirin (3).
Dışarıya çekilen zemin kapağı maks.
120 kg ile yüklenebilir. Zemin
kapağında bir uyarı etiketi mevcuttur.
Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 79. Aracı yükleme talimatı
3 86.
