OPEL INSIGNIA 2016 Uporabniški priročnik
Manufacturer: OPEL, Model Year: 2016, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016Pages: 337, PDF Size: 9.3 MB
Page 71 of 337

Sedeži in varnostni sistemi69ISOFIX velikostni razredi in sedežiA - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg
Page 72 of 337

70Sedeži in varnostni sistemiOtroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL 3 67.
Na zadnje sedeže lahko istočasno
namestite največ dva ISOFIX otroška
varnostna sedeža, ker ne smeta biti
na sediščih - eden poleg drugega.
ISOFIX vpenjalne točke so označene
z logotipom ISOFIX na naslonjalu.
Vpenjalne točke Top-tether
Vozilo ima tri pritrdilna ušesa na
zadnji strani zadnjih naslonjal ali v
območju za vzglavnike.
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.
Odprite loputo želene vpenjalne
točke, označene s simbolom
otroškega sedeža.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF
3 67.
Page 73 of 337

Prostori za spravljanje71Prostori za
spravljanjeProstori za spravljanje .................71
Sovoznikov predal .....................71
Držala za pijačo .........................71
Sprednji shranjevalni prostori ....72
Prostor za spravljanje v naslonu za roko ...................................... 73
Prtljažnik ...................................... 73
Prekrivalo tovornega prostora ...75
Pokrov podtalnega prostora za spravljanje zadaj ....................... 77
Pritrdilna ušesca ........................78
Sistem urejanja prtljage .............78
Varnostna mreža .......................80
Opozorilni trikotnik .....................82
Pribor za prvo pomoč ................83
Sistem strešnega prtljažnika ........84
Strešni prtljažnik ........................84
Informacije o natovarjanju ...........85Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kovance in adapterjem za zaklepanje kolesnih matic.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.
Page 74 of 337

72Prostori za spravljanje
Dodatna držala za pijačo se nahajajov naslonu za roke. Zadnji naslon za
roke preklopite navzdol.
Sprednji shranjevalni
prostori
Predal za shranjevanje je za
pokrovom, pod upravnimi elementi
klimatske naprave. Za odpiranje
pritisnite pokrov.
Dodaten prostor za spravljanje je ob volanu.
Page 75 of 337

Prostori za spravljanje73Prostor za spravljanje vnaslonu za roko
Prostor za spravljanje v
sprednjem naslonu za roko
Pritisnite gumb za reklop naslona za
roko navzgor.
Prostor za spravljanje v zadnjem
naslonu za roke
Preklopite naslon za roke navzdol in
odprite pokrov.
Pred preklopom naslona navzgor zaprite pokrov.
Prtljažnik
Preklop naslonjal zadnjih
sedežev
Zadnje sedežno naslonjalo se deli v
dva dela. Oba dela lahko preklopite
navzdol.
Po potrebi odstranite prekrivalo
prtljažnika.
Pritisnite sprostitveno zaponko
vzglavnika in potisnite vzglavnik
navzdol.
Zadnji naslon za roke preklopite
navzgor.
Page 76 of 337

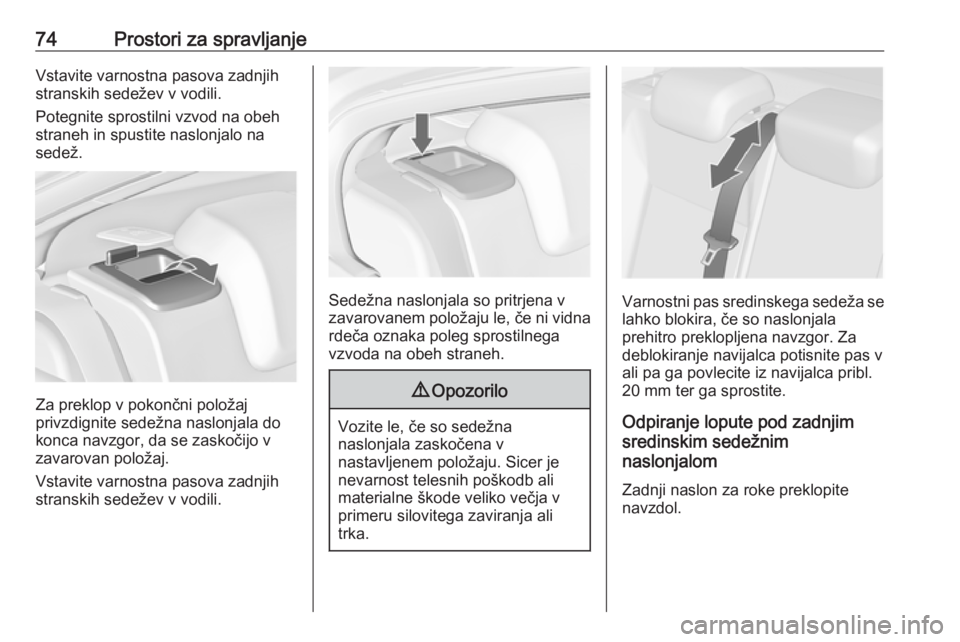

74Prostori za spravljanjeVstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Potegnite sprostilni vzvod na obeh straneh in spustite naslonjalo na
sedež.
Za preklop v pokončni položaj
privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zaskočena v
nastavljenem položaju. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Odpiranje lopute pod zadnjim
sredinskim sedežnim
naslonjalom
Zadnji naslon za roke preklopite
navzdol.
Page 77 of 337

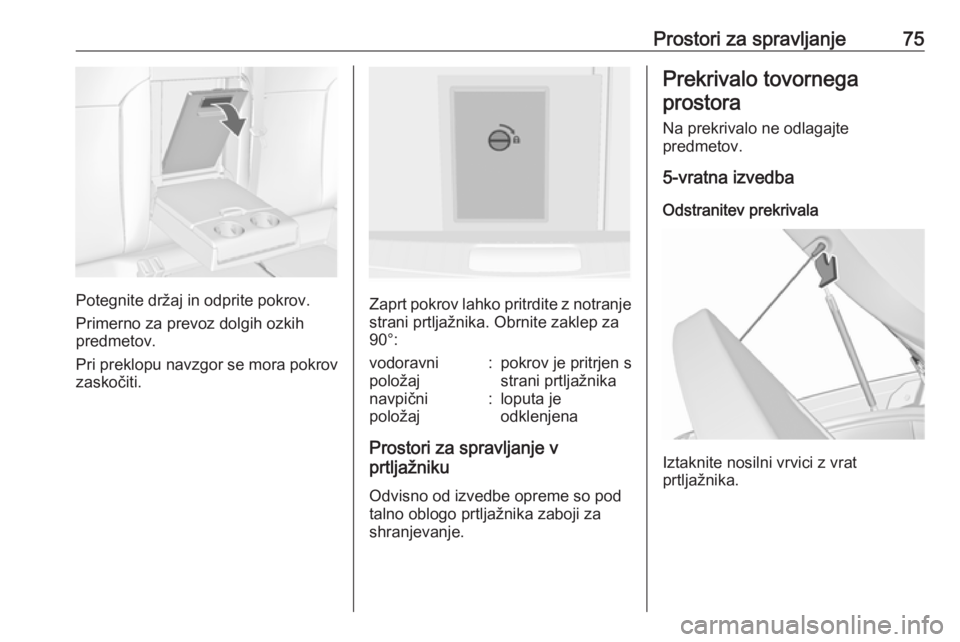

Prostori za spravljanje75
Potegnite držaj in odprite pokrov.
Primerno za prevoz dolgih ozkih
predmetov.
Pri preklopu navzgor se mora pokrov
zaskočiti.Zaprt pokrov lahko pritrdite z notranje strani prtljažnika. Obrnite zaklep za
90°:
vodoravni
položaj:pokrov je pritrjen s
strani prtljažnikanavpični
položaj:loputa je
odklenjena
Prostori za spravljanje v
prtljažniku
Odvisno od izvedbe opreme so podtalno oblogo prtljažnika zaboji za shranjevanje.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
5-vratna izvedba
Odstranitev prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.
Page 78 of 337

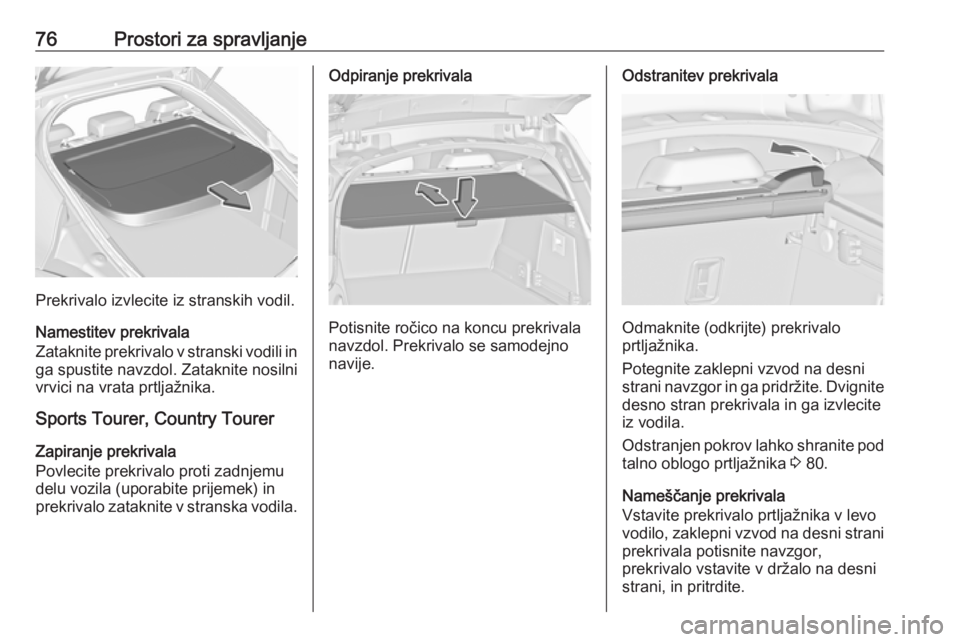

76Prostori za spravljanje
Prekrivalo izvlecite iz stranskih vodil.
Namestitev prekrivala
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer, Country Tourer
Zapiranje prekrivala
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odpiranje prekrivala
Potisnite ročico na koncu prekrivala
navzdol. Prekrivalo se samodejno navije.
Odstranitev prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran prekrivala in ga izvlecite
iz vodila.
Odstranjen pokrov lahko shranite pod
talno oblogo prtljažnika 3 80.
Nameščanje prekrivala
Vstavite prekrivalo prtljažnika v levo vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Page 79 of 337

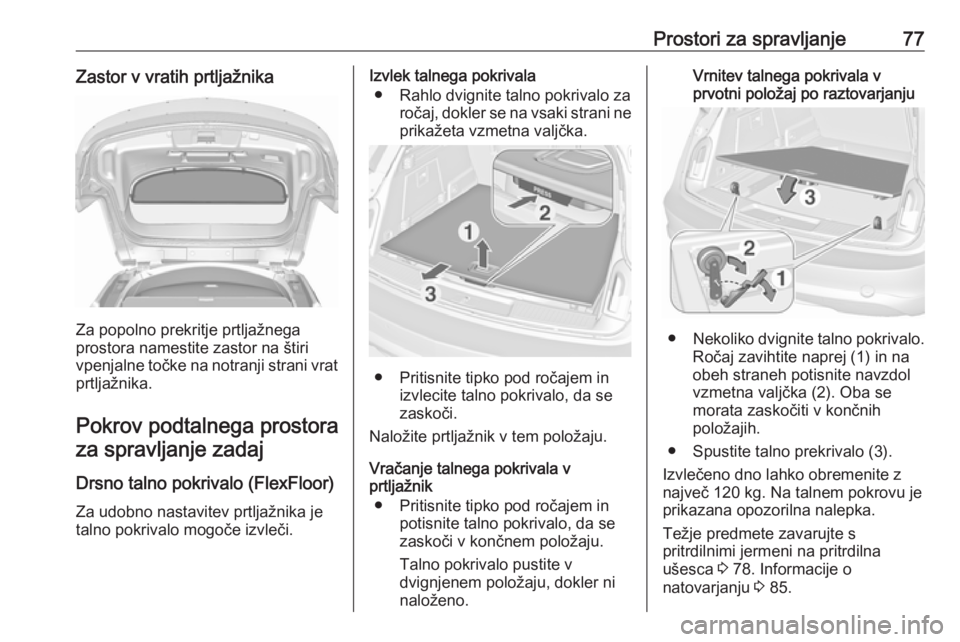

Prostori za spravljanje77Zastor v vratih prtljažnika
Za popolno prekritje prtljažnega
prostora namestite zastor na štiri
vpenjalne točke na notranji strani vrat
prtljažnika.
Pokrov podtalnega prostoraza spravljanje zadaj
Drsno talno pokrivalo (FlexFloor)
Za udobno nastavitev prtljažnika je
talno pokrivalo mogoče izvleči.
Izvlek talnega pokrivala
● Rahlo dvignite talno pokrivalo za ročaj, dokler se na vsaki strani ne
prikažeta vzmetna valjčka.
● Pritisnite tipko pod ročajem in
izvlecite talno pokrivalo, da se
zaskoči.
Naložite prtljažnik v tem položaju.
Vračanje talnega pokrivala v
prtljažnik
● Pritisnite tipko pod ročajem in potisnite talno pokrivalo, da se
zaskoči v končnem položaju.
Talno pokrivalo pustite v
dvignjenem položaju, dokler ni
naloženo.
Vrnitev talnega pokrivala v
prvotni položaj po raztovarjanju
● Nekoliko dvignite talno pokrivalo.
Ročaj zavihtite naprej (1) in na
obeh straneh potisnite navzdol
vzmetna valjčka (2). Oba se
morata zaskočiti v končnih
položajih.
● Spustite talno prekrivalo (3).
Izvlečeno dno lahko obremenite z
največ 120 kg. Na talnem pokrovu je
prikazana opozorilna nalepka.
Težje predmete zavarujte s
pritrdilnimi jermeni na pritrdilna
ušesca 3 78. Informacije o
natovarjanju 3 85.
Page 80 of 337

78Prostori za spravljanje9Opozorilo
Prostora ne natovorite ali
raztovorite z drsnim pokrovom
dna, ko je vozilo na klancu, saj
lahko pokrov dna nenadzorovano udari v končni položaj.
Talno pokrivalo dvignite ali
spustite le medtem, ko je prtljažnik
prazen. Nevarnost poškodb.
Za dostop do rezervnega kolesa ali
kompleta za popravilo pnevmatik
dvignite talno pokrivalo in pritrdite
držalni trak na zgornji rob vdolbine
vrat prtljažnika. Pokrivalo dvignite in
pritrdite samo brez naloženega
tovora.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage
FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo:
● adapterjev (vmesnih elementov),
● mrežnih žepov,
● kavljev za obešanje.
● servisni zaboj
● garnitura jermenov
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega
prostora s pomočjo adapterjev in kljuk
za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
