adblue OPEL INSIGNIA 2016 Инструкция по эксплуатации (in Russian)

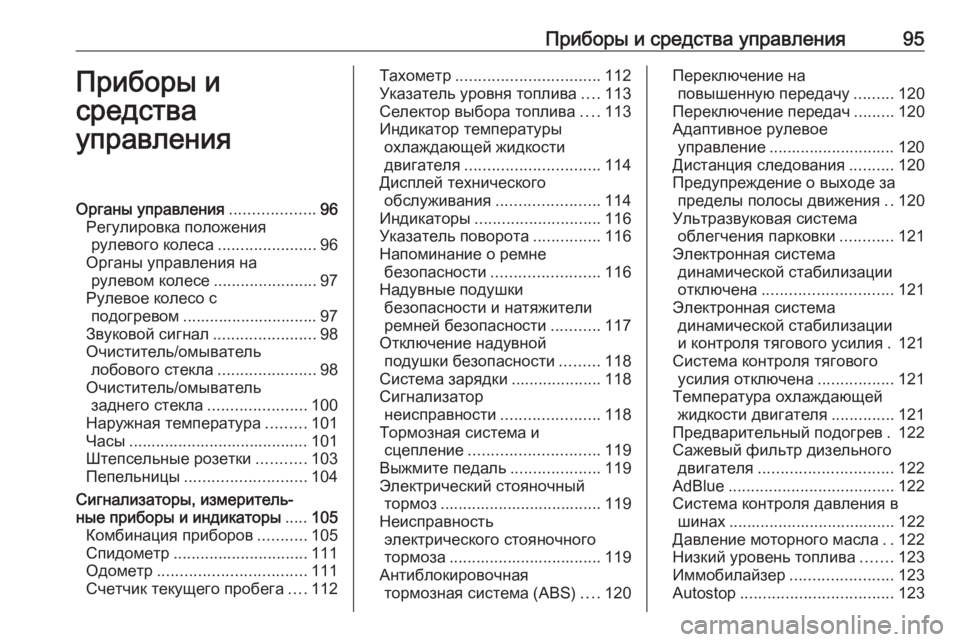

Приборы и средства управления95Приборы и
средства
управленияОрганы управления ...................96
Регулировка положения рулевого колеса ......................96
Органы управления на рулевом колесе .......................97
Рулевое колесо с подогревом .............................. 97
Звуковой сигнал .......................98
Очиститель/омыватель лобового стекла ......................98
Очиститель/омыватель заднего стекла ......................100
Наружная температура .........101
Часы ........................................ 101
Штепсельные розетки ...........103
Пепельницы ........................... 104
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....105
Комбинация приборов ...........105
Спидометр .............................. 111
Одометр ................................. 111
Счетчик текущего пробега ....112Тахометр ................................ 112
Указатель уровня топлива ....113
Селектор выбора топлива ....113
Индикатор температуры охлаждающей жидкости
двигателя .............................. 114
Дисплей технического обслуживания .......................114
Индикаторы ............................ 116
Указатель поворота ...............116
Напоминание о ремне безопасности ........................ 116
Надувные подушки безопасности и натяжители
ремней безопасности ...........117
Отключение надувной подушки безопасности .........118
Система зарядки ....................118
Сигнализатор неисправности ......................118
Тормозная система и сцепление ............................. 119
Выжмите педаль ....................119
Электрический стояночный тормоз .................................... 119
Неисправность электрического стояночного
тормоза .................................. 119
Антиблокировочная тормозная система (ABS) ....120Переключение на
повышенную передачу .........120
Переключение передач .........120
Адаптивное рулевое управление ............................ 120
Дистанция следования ..........120
Предупреждение о выходе за пределы полосы движения ..120
Ультразвуковая система облегчения парковки ............121
Электронная система динамической стабилизации
отключена ............................. 121
Электронная система динамической стабилизации
и контроля тягового усилия . 121
Система контроля тягового усилия отключена .................121
Температура охлаждающей жидкости двигателя ..............121
Предварительный подогрев . 122
Сажевый фильтр дизельного двигателя .............................. 122
AdBlue ..................................... 122
Система контроля давления в шинах ..................................... 122
Давление моторного масла ..122
Низкий уровень топлива .......123
Иммобилайзер .......................123
Autostop .................................. 123

110Приборы и средства управленияОбзорOУказатель поворота
3 116XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 116vПодушки безопасности и
натяжители ремней
безопасности 3 117VОтключение подушки
безопасности 3 118pСистема зарядки 3 118ZСигнализатор неисправ‐
ности 3 118RТормозная система и
сцепление 3 119-Выжмите педаль 3 119mЭлектромеханический
стояночный тормоз
3 119jНеисправность электро‐
механического стояноч‐
ного тормоза 3 119uАнтиблокировочная
тормозная система (ABS)
3 120[Переключение на повы‐
шенную передачу 3 120RПереключение передач
3 120cАдаптивное рулевое
управление 3 120EДистанция следования
3 120)Предупреждение о
выходе за пределы
полосы движения 3 120rУльтразвуковая система
облегчения парковки
3 121nЭлектронная система
динамической стабили‐
зации отключена 3 121bЭлектронная система
динамической стабили‐
зации и система контроля
движения 3 121kСистема контроля
движения выключена
3 121WТемпература охлаж‐
дающей жидкости двига‐
теля 3 121!Предварительный подо‐
грев 3 122%Сажевый фильтр дизель‐
ного двигателя 3 122YЖидкость AdBlue 3 122wСистема контроля
давления в шинах 3 122IДавление моторного
масла 3 122i или
YНизкий уровень топлива
3 123dИммобилайзер 3 123DРежим Autostop 3 1238Наружное освещение
3 123CДальний свет 3 123lАвтоматическое переклю‐
чение дальнего света
фар 3 124

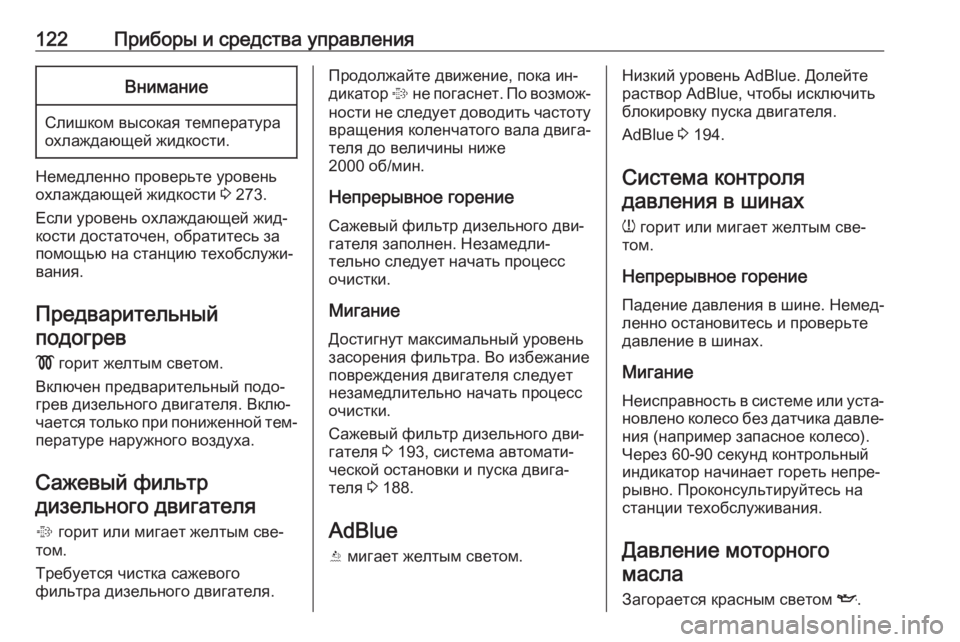

122Приборы и средства управленияВнимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 273.
Если уровень охлаждающей жид‐
кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при пониженной тем‐
пературе наружного воздуха.
Сажевый фильтр дизельного двигателя
% горит или мигает желтым све‐
том.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту вращения коленчатого вала двига‐
теля до величины ниже
2000 об/мин.
Непрерывное горение
Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание Достигнут максимальный уровеньзасорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного дви‐
гателя 3 193, система автомати‐
ческой остановки и пуска двига‐ теля 3 188.
AdBlue
Y мигает желтым светом.Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 194.
Система контроля давления в шинах
w горит или мигает желтым све‐
том.
Непрерывное горение Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь на
станции техобслуживания.
Давление моторного масла
Загорается красным светом I.

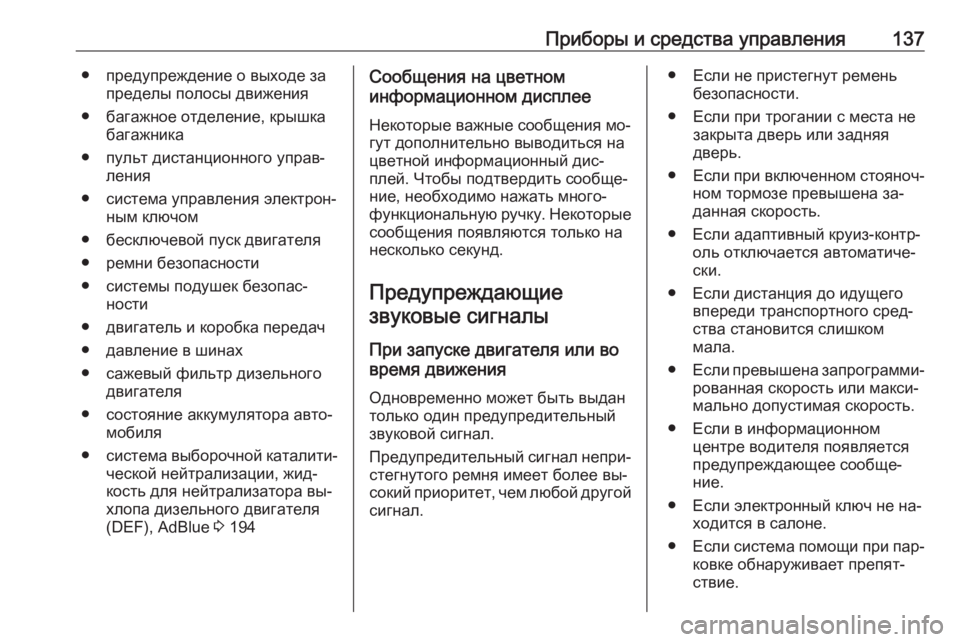

Приборы и средства управления137● предупреждение о выходе запределы полосы движения
● багажное отделение, крышка багажника
● пульт дистанционного управ‐ ления
● система управления электрон‐ ным ключом
● бесключевой пуск двигателя ● ремни безопасности
● системы подушек безопас‐ ности
● двигатель и коробка передач
● давление в шинах
● сажевый фильтр дизельного двигателя
● состояние аккумулятора авто‐ мобиля
● система выборочной каталити‐
ческой нейтрализации, жид‐
кость для нейтрализатора вы‐
хлопа дизельного двигателя
(DEF), AdBlue 3 194Сообщения на цветном
информационном дисплее
Некоторые важные сообщения мо‐
гут дополнительно выводиться на
цветной информационный дис‐
плей. Чтобы подтвердить сообще‐
ние, необходимо нажать много‐
функциональную ручку. Некоторые
сообщения появляются только на
несколько секунд.
Предупреждающие звуковые сигналы
При запуске двигателя или во
время движения
Одновременно может быть выдан
только один предупредительный
звуковой сигнал.
Предупредительный сигнал непри‐ стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой
сигнал.● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена за‐ данная скорость.
● Если адаптивный круиз-контр‐ оль отключается автоматиче‐
ски.
● Если дистанция до идущего впереди транспортного сред‐
ства становится слишком
мала.
● Если превышена запрограмми‐
рованная скорость или макси‐
мально допустимая скорость.
● Если в информационном центре водителя появляется
предупреждающее сообще‐
ние.
● Если электронный ключ не на‐ ходится в салоне.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие.

138Приборы и средства управления● Если происходит непреднаме‐ренное перестроение в другой
ряд.
● Если сажевый фильтр дизель‐ ного двигателя полностью за‐
полнен.
● Если требуется дозаправка AdBlue.
Если автомобиль запаркован и/
или открыта дверь водителя
● При включенных наружных осветительных приборах.
● Если тягово-сцепное устрой‐ ство не закрыто.
В режиме Autostop ● Если открыта дверь водителя.
Напряжение
аккумуляторной батареи
Когда напряжение аккумуляторнойбатареи автомобиля опускается
ниже критического уровня, на дис‐
плее информационного центра во‐
дителя отображается предупреж‐
дающее сообщение.1. В этом случае следует отклю‐ чить все потребители, работа
которых не является необходи‐
мой для продолжения безопас‐
ного движения автомобиля,
например, подогрев сидений,
обогрев заднего стекла и про‐
чие мощные устройства.
2. Зарядите аккумуляторную ба‐ тарею автомобиля, для чего не‐
обходимо продолжить движе‐
ние в течение определенного
времени или подключить заряд‐
ное устройство.
Предупредительное сообщение
перестанет отображаться после
двух включений двигателя, во
время которых не наблюдается
провал напряжения.
Если зарядить аккумуляторную ба‐ тарею невозможно, обратитесь
для устранения причины неисправ‐
ности на станцию техобслужива‐ ния.Сохранение
индивидуальных
настроек
Поведение автомобиля можно пер‐
сонализировать путем изменения
настроек на цветном информа‐
ционном дисплее.
Некоторые персональные уста‐
новки для разных водителей можно
записать в память отдельно для каждого ключа автомобиля. Сохра‐ ненные установки 3 25.
В зависимости от уровня комплек‐
тации автомобиля и действующего
в вашей стране законодательства
некоторые из описанных функций
могут отсутствовать.
Некоторые функции отображаются или активны только во время ра‐
боты двигателя.
Индивидуальные настройки
Далее описывается изменение ин‐
дивидуальных настроек кнопками
под дисплеем. Это относится к
цветным информационным дис‐
плеям с диагональю как 4,2 дюйма ,

Вождение и управление автомобилем181Вождение и
управление
автомобилемСоветы водителю .....................182
Управление автомобилем .....182
Рулевое управление .............. 182
Запуск и эксплуатация .............183
Обкатка нового автомобиля . 183
Положения замка зажигания 183
Кнопка питания ......................184
Отключение резервного питания .................................. 185
Запуск двигателя ...................186
Предотвращение резкого повышения оборотов ...........188
Система остановки-запуска двигателя .............................. 188
Стоянка ................................... 191
Отработавшие газы .................193
Сажевый фильтр дизельного двигателя .............................. 193
Каталитический нейтрализатор ......................194
AdBlue ..................................... 194Автоматическая коробка пе‐
редач ......................................... 198
Дисплей коробки передач .....198
Рычаг переключения передач ................................. 198
Ручной режим ........................ 200
Программы вождения ............ 201
Неисправности .......................202
Сбой электропитания ............202
Механическая коробка пере‐ дач ............................................. 203
Системы управления автомо‐ билем ........................................ 204
Система постоянного полного привода ................................. 204
Тормозная система ..................204
Антиблокировочная тормозная система ...............205
Стояночный тормоз ...............205
Система облегчения экстренного торможения ......207
Система облегчения начала движения на подъеме ..........208
Системы контроля движения ..208
Система контроля движения 208Электронная система динамической
стабилизации ........................ 209
Интерактивная система вождения ............................... 211
Системы помощи водителю ....214
Круиз-контроль ....................... 214
Ограничитель скорости .........216
Адаптивный круиз-контроль 218
Предупреждение о фронтальном столкновении 227
Индикатор расстояния до препятствия .......................... 232
Активное экстренное торможение ........................... 233
Система облегчения парковки ................................ 235
Система предупреждения о препятствиях в боковых
мертвых зонах ......................242
Система предупреждения о сходе с полосы движения ....243
Камера заднего вида .............245
Предупреждения о поперечном движении позади
автомобиля ........................... 248

194Вождение и управление автомобилемпонижающую передачу. При этом
начнется процедура очистки
фильтра твердых частиц.
Если, кроме того, в информацион‐
ном центре водителя появляется
сообщение, что очистка невоз‐
можна, обратитесь на станцию тех‐
обслуживания.Внимание
Если процесс очистки преры‐
вается, создается опасность
серьезного выхода двигателя из строя.
На высоких оборотах и нагрузках
двигателя время очистки умень‐ шается.
Индикатор % определит момент
окончания самоочистки.
Каталитический
нейтрализатор
Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.
Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 255,
3 333, может стать причиной
повреждения катализатора или
других компонентов Вашего ав‐
томобиля.
Несгоревший бензин может пе‐
регреть и повредить каталити‐
ческий нейтрализатор. Поэтому
избегайте чрезмерно длитель‐
ных запусков двигателя, не до‐
пускайте попадания в топлив‐
ный бак влаги и не заводите
двигатель с толчка или букси‐
ровкой.
При пропусках зажигания, неста‐ бильной работе двигателя, сниже‐
нии мощности двигателя или дру‐
гих проблемах, как можно скорее
обратитесь для устранения де‐
фекта на станцию техобслужива‐
ния. В случае крайней необходи‐
мости, на короткое время можно
продолжить движение, при этом
частота вращения двигателя и ско‐
рость автомобиля не должны быть
высокими.
AdBlue
Общая информация Технология выборочной каталити‐
ческий нейтрализации
(BlueInjection) позволяет суще‐
ственно снизить содержание окси‐
дов азота в выхлопных газах. Это
достигается благодаря впрыску
специальной жидкости (DEF) в вы‐
хлопную систему.
Применяется DEF марки
AdBlue Ⓡ 1)
. Это нетоксичная, него‐
рючая, не имеющая запаха жид‐
кость, состоящая из 32 % моче‐
вины и 68 % воды.9 Предупреждение
Избегайте попадания AdBlue в
глаза и на кожу.
При попадании в глаза или на
кожу промойте водой.
1) Зарегистрированный товарный знак Verband der Automobilindustrie e.V. (VDA).

Вождение и управление автомобилем195Внимание
Избегайте попадания AdBlue на
лакокрасочные покрытия.
При попадании промойте водой.
AdBlue замерзает при температуре
примерно -11 °C. Автомобиль ос‐
нащен устройством предваритель‐
ного нагрева AdBlue, обеспечиваю‐
щим нейтрализацию выбросов при
низких температурах. Устройство
предварительного нагрева AdBlue
работает автоматически.
Предупреждение о снижении
уровня
Расход AdBlue составляет при‐
мерно 0,7 литра на 1000 км и зави‐
сит от характера вождения.
Если уровень AdBlue падает ниже
определенного значения, вы‐
дается предупреждение о низком
уровне AdBlue Расстояние: , и в ин‐
формационном центре водителя
отображается 2400 км.
Необходимо как можно скорей до‐
бавить не менее 5 литров рас‐
твора AdBlue.
Ограничения на движение не на‐
кладываются.
Если не долить AdBlue и проехать
еще некоторое определенное рас‐
стояние, в информационном
центре водителя будут появляться
следующие предупреждения в за‐
висимости от уровня AdBlue. Затем
появляются сообщения о необхо‐
димости дозаправки AdBlue, а в за‐ ключение - сообщение о блоки‐
ровке повторного запуска двига‐
теля. Указанные ограничения об‐
условлены законодательством.
Когда запаса AdBlue остается на
900 км, в информационном центре
водителя попеременно появля‐
ются следующее предупреждаю‐
щие сообщения:
● AdBlue Низкий уровень
Требуется заполнить
● Перезапуск двиг. предотвр.
900 кмКроме того, постоянно мигает конт‐
рольный индикатор Y, и каждые
три минуты раздается четырехкратный звуковой сигнал.
Прежде чем активизируется блоки‐ ровка повторного пуска двигателя,
на информационный центр води‐
теля попеременно выдаются сле‐
дующие предупреждающие сооб‐
щения:
● AdBlue Пусто Требуется
заполнить
● Двигатель не перезапустится
отображаются в информационном
центре водителя попеременно.
Кроме того, постоянно мигает конт‐
рольный индикатор Y и каждые
три минуты раздается четырехкратный звуковой сигнал.
После блокировки запуска двига‐
теля отображается следующее со‐
общение:
Заполнить AdBlue Завести
автомобиль
Чтобы можно было перезапустить двигатель, необходимо залить
AdBlue в бак.

196Вождение и управление автомобилемПредупреждения о токсичности
выхлопных газов
Если уровень выбросов превы‐
шает определенное значение, в
информационном центре водителя
(DIC) отображаются предупреж‐
дающие сообщения, аналогичные
описанным ранее сообщениям о
выходе за пределы диапазонов.
Затем появляются сообщения о не‐ обходимости проверки выхлопной
системы, а в заключение - сообще‐
ние о блокировке повторного за‐
пуска двигателя. Указанные огра‐
ничения обусловлены законода‐
тельством.
Обратитесь за помощью на стан‐
цию техобслуживания.
Дозаправка AdBlueВнимание
Используйте только жидкость
AdBlue, соответствующую евро‐
пейским стандартам DIN 70 070
и ISO 22241-1.
Не используйте присадки.
Не разбавляйте раствор AdBlue.
Иначе возможно повреждение системы выборочной каталити‐
ческой нейтрализации.
Примечание
Используйте для дозаправки
только канистры AdBlue указан‐
ного типа во избежание перепол‐
нения бака с AdBlue. Кроме того,
при использовании канистры на‐
длежащего типа пары не выходят
за пределы канистры.
Поскольку жидкость AdBlue имеет
ограниченный срок годности, пе‐
ред дозаправкой проверьте срок
хранения.
Примечание
При дозаправке необходимо до‐
бавить не менее 5 литров рас‐
твора AdBlue. Иначе система мо‐
жет не заметить дозаправку
AdBlue.
Если система не распознает доза‐ правку жидкостью AdBlue:
1. Совершите на автомобиле по‐ ездку без остановок продол‐
жительностью 10 минут,
следя, чтобы скорость автомо‐
биля постоянно была выше
20 км/ч.
2. Если дозаправка жидкостью AdBlue успешно обнаружена,
ограничения, связанные с от‐
сутствием AdBlue, будут
сняты.
Если дозаправка AdBlue не рас‐
познается, обратитесь за по‐
мощью на станцию техобслужива‐ ния.
При дозаправке AdBlue при тем‐ пературе ниже -11 °C факт доза‐
правки может не быть замечен
системой. В этом случае необхо‐
димо припарковать автомобиль
на горизонтальной площадке в бо‐
лее теплом месте и подождать,
пока AdBlue растает.
Примечание
При отворачивании защитной
крышки с заливной горловины
возможно выделение аммиачных
паров. Пары имеют резкий запах;
избегайте их вдыхания. Вдыхание
паров неопасно.

Вождение и управление автомобилем197Автомобиль должен быть припар‐
кован на горизонтальном участке.
Крышка заливной горловины бака
AdBlue расположена под крышкой
горловины топливного бака.
Топливозаправочная горловина расположена с правой стороны ав‐
томобиля.
Заправочный лючок открывается
только если замки автомобиля раз‐
блокированы.
1. Выньте ключ зажигания из замка.
2. Закройте все двери, чтобы не допустить попадания паров ам‐
миака в салон автомобиля.
3. Потяните за выемку в откидной крышке и откройте ее 3 258.
4. Скрутите предохранительную
пробку с заправочной горло‐
вины.
5. Откройте канистру с AdBlue.
6. Присоедините один конец шланга к канистре и навинтите
другой конец на заливную гор‐
ловину.
7. Поднимайте канистру, пока она не опустеет.
8. Отвинтите шланг от заливной горловины.
9. Установите защитную крышку и
поверните по часовой стрелке
до фиксации.
Примечание
Утилизируйте упаковку от AdBlue
и шланг в соответствии с дей‐
ствующими нормативами по ох‐
ране окружающей среды.
Замена AdBlue
Если за последние 2 года в бак за‐
правлялось менее 5 литров
AdBlue, следует заменить имею‐
щийся в баке реагент AdBlue на но‐ вый, так как срок его годности ог‐
раничен. Обратитесь за помощью
на станцию техобслуживания.Внимание
Нарушение этого требования
может привести к повреждению
системы селективного катали‐
тического восстановления.
