Догляд за автомобілем279

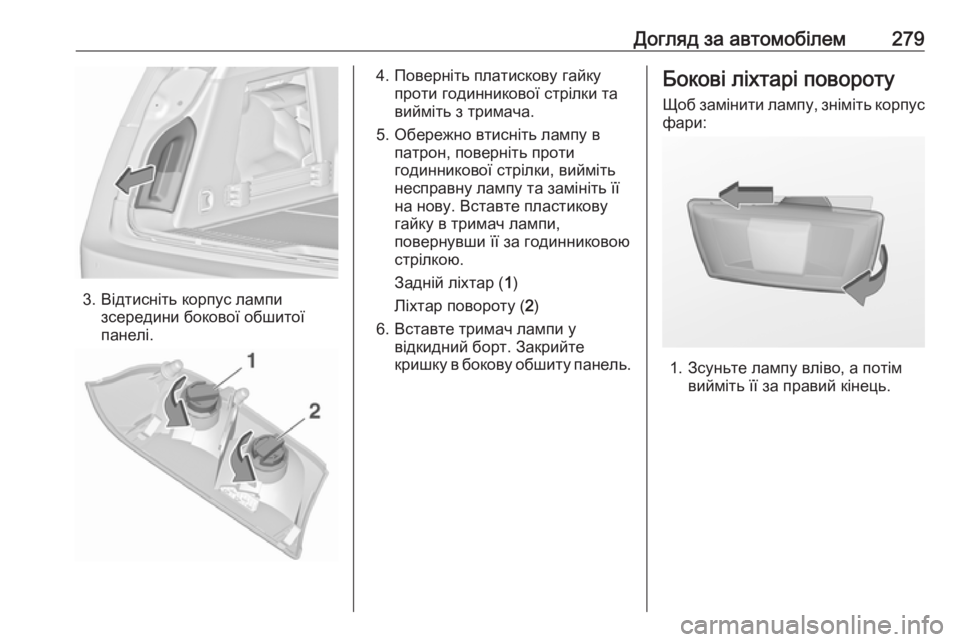

3. Відтисніть корпус лампизсередини бокової обшитої
панелі.
4. Поверніть платискову гайку проти годинникової стрілки та
вийміть з тримача.
5. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову. Вставте пластикову
гайку в тримач лампи,
повернувши її за годинниковою
стрілкою.
Задній ліхтар ( 1)
Ліхтар повороту ( 2)
6. Вставте тримач лампи у відкидний борт. Закрийте
кришку в бокову обшиту панель.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

280Догляд за автомобілем
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.

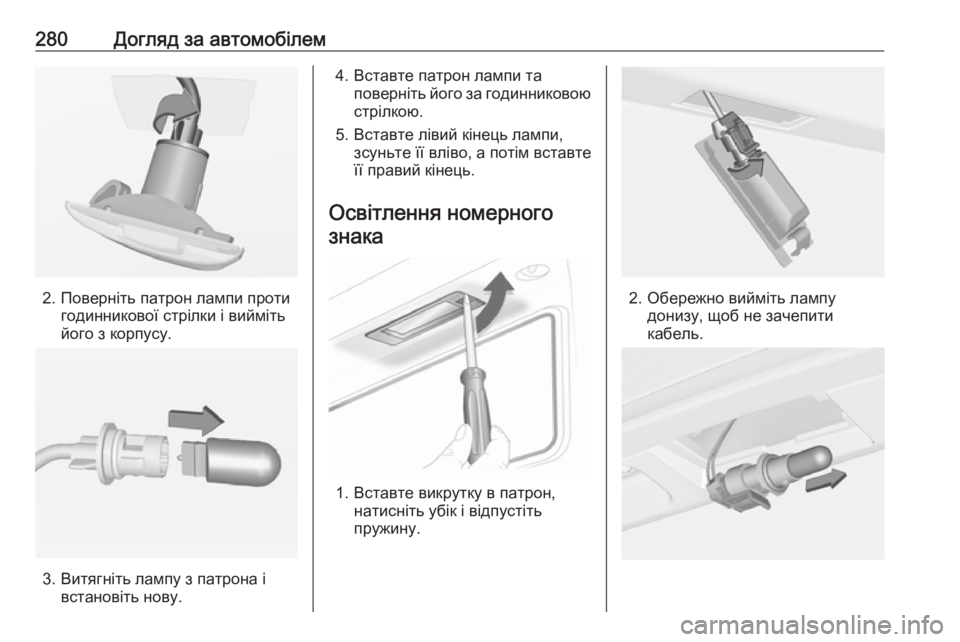

Освітлення номерного знака
1. Вставте викрутку в патрон, натисніть убік і відпустіть
пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.

Догляд за автомобілем2813. Витягніть патрон лампи зкорпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Ліхтарі салону
Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.Освітлення багажного
відділення

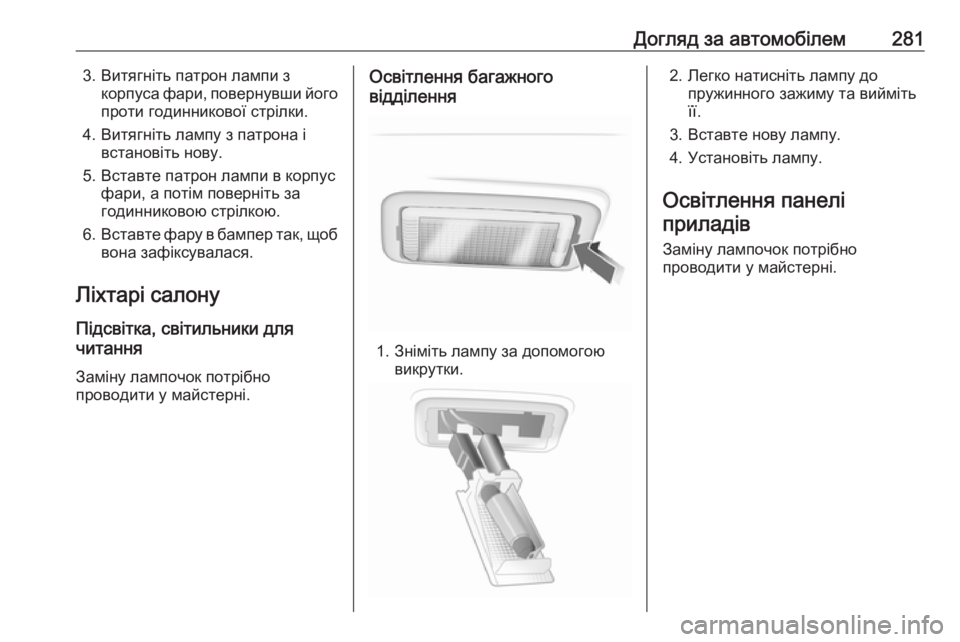

1. Зніміть лампу за допомогою викрутки.
2. Легко натисніть лампу до пружинного зажиму та вийміть
її.
3. Вставте нову лампу.
4. Установіть лампу.
Освітлення панелі приладів
Заміну лампочок потрібно
проводити у майстерні.

282Догляд за автомобілемЕлектрична системаЗапобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
У автомобілі може бути не більше
трьох блоків запобіжників:
● спереду ліворуч у моторному відділенні
● ліворуч від панелі приладів
● за кришкою зліва в багажному відділенні
Залежно від оснащення
автомобіля блоки запобіжників можуть містити різні набори
запобіжників - у таблицях це
вказано як тип А або тип В.
До типу А належать 5-дверні
моделі з кузовом "хетчбек" і 4-
дверні моделі з кузовом "седан"
усіх модифікацій, а також моделі з
кузовом "універсал" і Country
Tourer, які оснащені
електроприводом дверейбагажного відділення, зчіпним
пристроєм для причепа або
розетками в задній частині салону.
До типу В належать моделі з
кузовом "універсал" або Country
Tourer, які не оснащені
електроприводом дверей
багажного відділення, зчіпним
пристроєм для причепа та
розетками в задній частині салону.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.

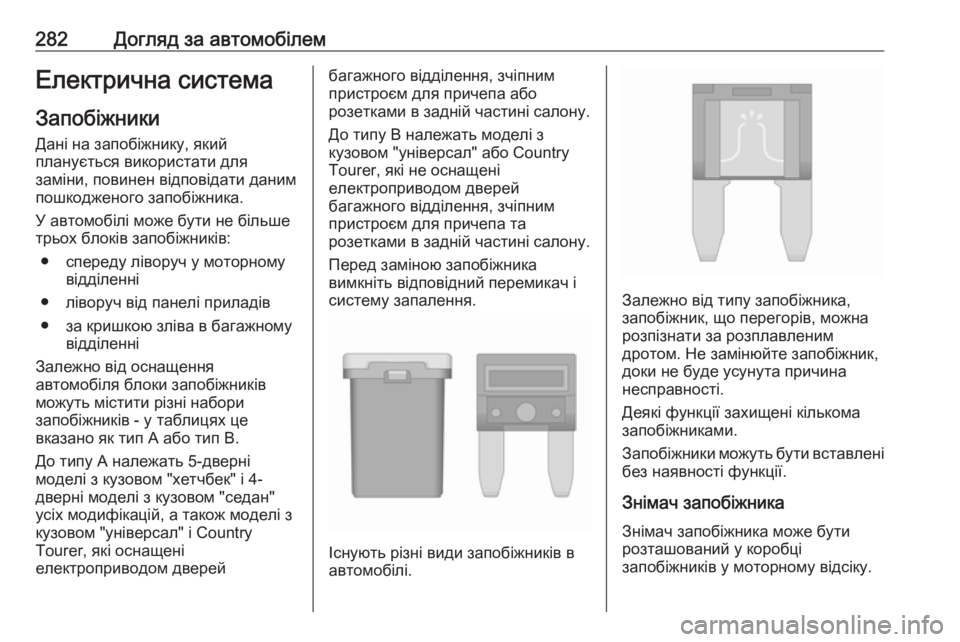

Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.

Догляд за автомобілем283

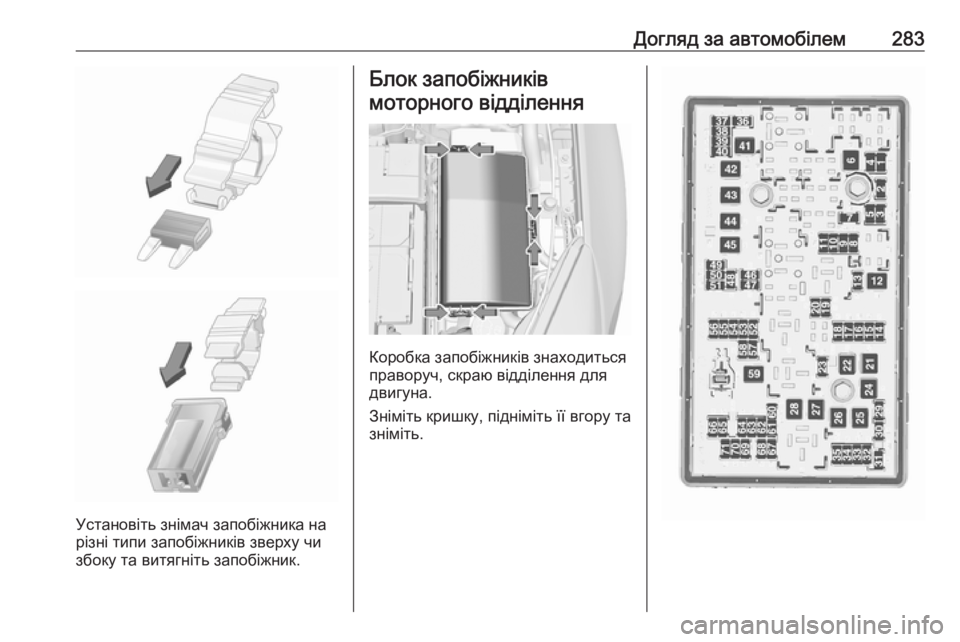

Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч, скраю відділення для
двигуна.
Зніміть кришку, підніміть її вгору та
зніміть.

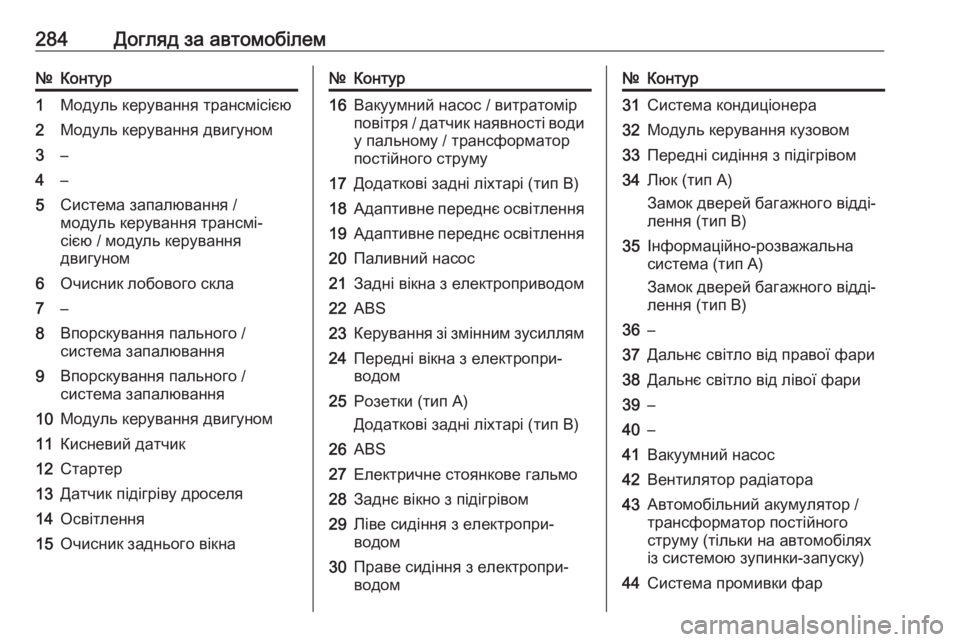

284Догляд за автомобілем№Контур1Модуль керування трансмісією2Модуль керування двигуном3–4–5Система запалювання /
модуль керування трансмі‐
сією / модуль керування
двигуном6Очисник лобового скла7–8Впорскування пального /
система запалювання9Впорскування пального /
система запалювання10Модуль керування двигуном11Кисневий датчик12Стартер13Датчик підігріву дроселя14Освітлення15Очисник заднього вікна№Контур16Вакуумний насос / витратомір
повітря / датчик наявності води у пальному / трансформатор
постійного струму17Додаткові задні ліхтарі (тип В)18Адаптивне переднє освітлення19Адаптивне переднє освітлення20Паливний насос21Задні вікна з електроприводом22ABS23Керування зі змінним зусиллям24Передні вікна з електропри‐
водом25Розетки (тип А)
Додаткові задні ліхтарі (тип В)26ABS27Електричне стоянкове гальмо28Заднє вікно з підігрівом29Ліве сидіння з електропри‐
водом30Праве сидіння з електропри‐
водом№Контур31Система кондиціонера32Модуль керування кузовом33Передні сидіння з підігрівом34Люк (тип А)
Замок дверей багажного відді‐
лення (тип В)35Інформаційно-розважальна
система (тип А)
Замок дверей багажного відді‐
лення (тип В)36–37Дальнє світло від правої фари38Дальнє світло від лівої фари39–40–41Вакуумний насос42Вентилятор радіатора43Автомобільний акумулятор /
трансформатор постійного
струму (тільки на автомобілях
із системою зупинки-запуску)44Система промивки фар

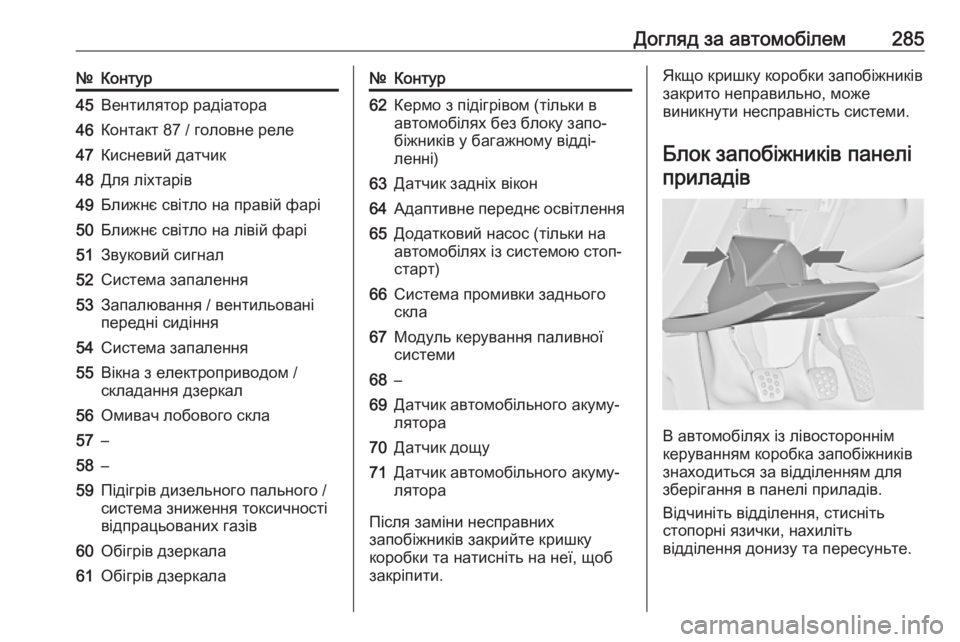

Догляд за автомобілем285№Контур45Вентилятор радіатора46Контакт 87 / головне реле47Кисневий датчик48Для ліхтарів49Ближнє світло на правій фарі50Ближнє світло на лівій фарі51Звуковий сигнал52Система запалення53Запалювання / вентильовані
передні сидіння54Система запалення55Вікна з електроприводом /
складання дзеркал56Омивач лобового скла57–58–59Підігрів дизельного пального /
система зниження токсичності
відпрацьованих газів60Обігрів дзеркала61Обігрів дзеркала№Контур62Кермо з підігрівом (тільки в
автомобілях без блоку запо‐
біжників у багажному відді‐
ленні)63Датчик задніх вікон64Адаптивне переднє освітлення65Додатковий насос (тільки на
автомобілях із системою стоп-
старт)66Система промивки заднього
скла67Модуль керування паливної
системи68–69Датчик автомобільного акуму‐
лятора70Датчик дощу71Датчик автомобільного акуму‐
лятора
Після заміни несправних
запобіжників закрийте кришку
коробки та натисніть на неї, щоб
закріпити.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

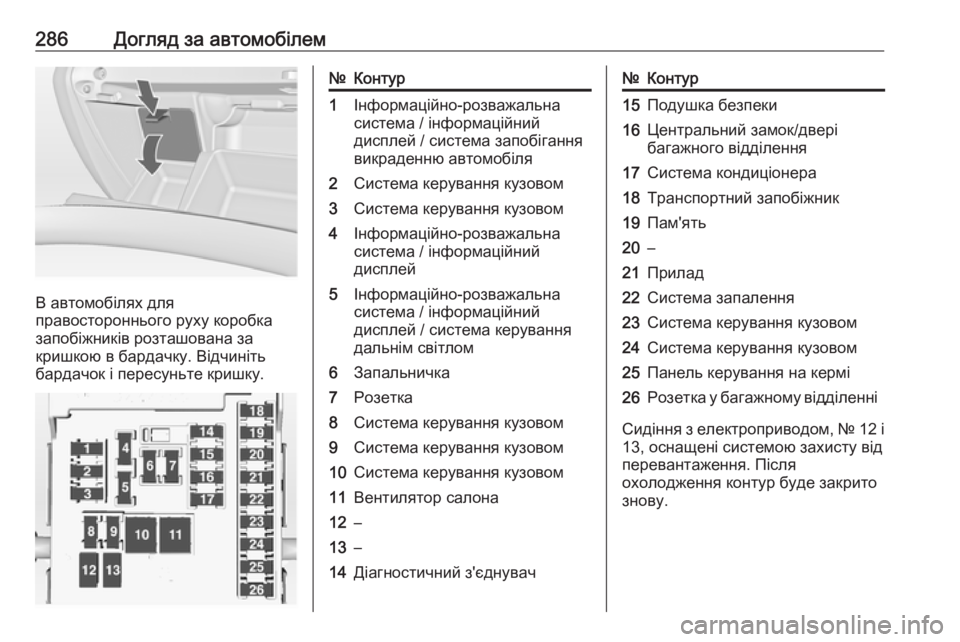

Блок запобіжників панеліприладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення, стисніть
стопорні язички, нахиліть
відділення донизу та пересуньте.

286Догляд за автомобілем
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.
№Контур1Інформаційно-розважальна
система / інформаційний
дисплей / система запобігання
викраденню автомобіля2Система керування кузовом3Система керування кузовом4Інформаційно-розважальна
система / інформаційний
дисплей5Інформаційно-розважальна
система / інформаційний
дисплей / система керування
дальнім світлом6Запальничка7Розетка8Система керування кузовом9Система керування кузовом10Система керування кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач№Контур15Подушка безпеки16Центральний замок/двері
багажного відділення17Система кондиціонера18Транспортний запобіжник19Пам'ять20–21Прилад22Система запалення23Система керування кузовом24Система керування кузовом25Панель керування на кермі26Розетка у багажному відділенні
Сидіння з електроприводом, № 12 і 13, оснащені системою захисту від
перевантаження. Після
охолодження контур буде закрито
знову.

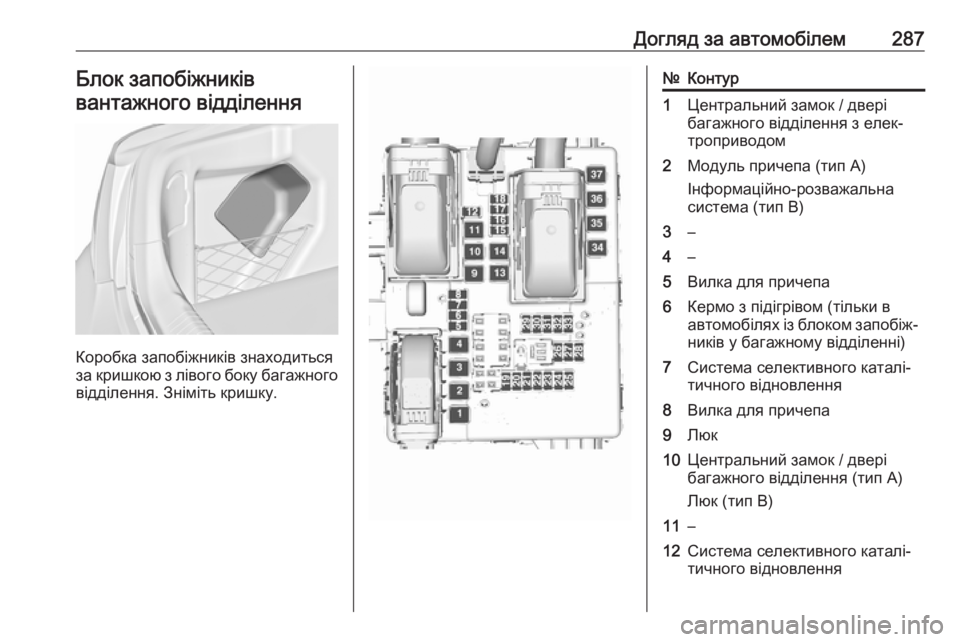

Догляд за автомобілем287Блок запобіжниківвантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення. Зніміть кришку.
№Контур1Центральний замок / двері
багажного відділення з елек‐
троприводом2Модуль причепа (тип А)
Інформаційно-розважальна
система (тип В)3–4–5Вилка для причепа6Кермо з підігрівом (тільки в
автомобілях із блоком запобіж‐ ників у багажному відділенні)7Система селективного каталі‐
тичного відновлення8Вилка для причепа9Люк10Центральний замок / двері
багажного відділення (тип А)
Люк (тип В)11–12Система селективного каталі‐
тичного відновлення

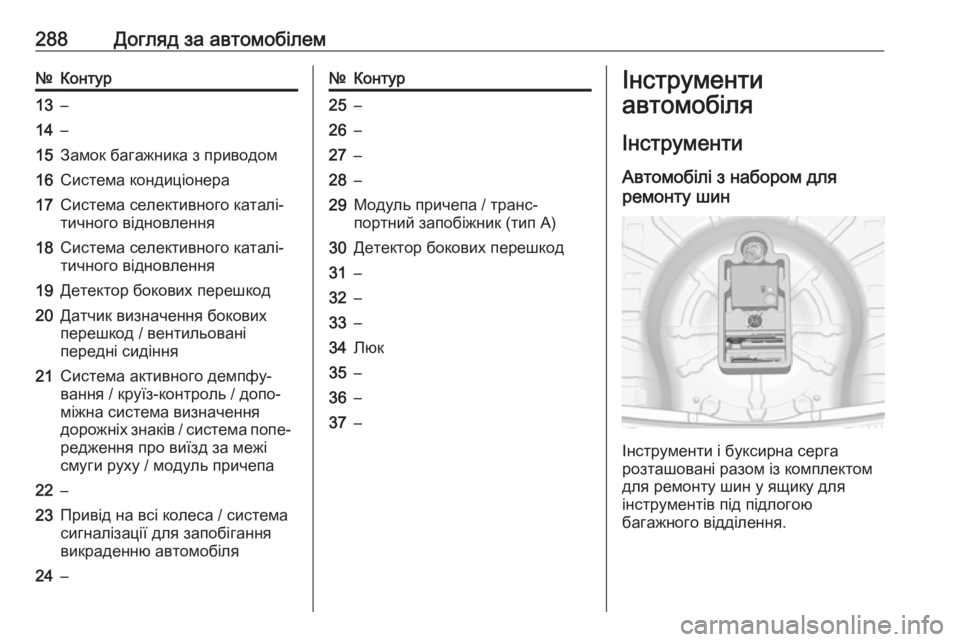

288Догляд за автомобілем№Контур13–14–15Замок багажника з приводом16Система кондиціонера17Система селективного каталі‐
тичного відновлення18Система селективного каталі‐
тичного відновлення19Детектор бокових перешкод20Датчик визначення бокових
перешкод / вентильовані
передні сидіння21Система активного демпфу‐
вання / круїз-контроль / допо‐
міжна система визначення
дорожніх знаків / система попе‐
редження про виїзд за межі
смуги руху / модуль причепа22–23Привід на всі колеса / система
сигналізації для запобігання
викраденню автомобіля24–№Контур25–26–27–28–29Модуль причепа / транс‐
портний запобіжник (тип А)30Детектор бокових перешкод31–32–33–34Люк35–36–37–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і буксирна серга
розташовані разом із комплектом для ремонту шин у ящику для
інструментів під підлогою
багажного відділення.
