OPEL INSIGNIA 2017 Betriebsanleitung (in German)

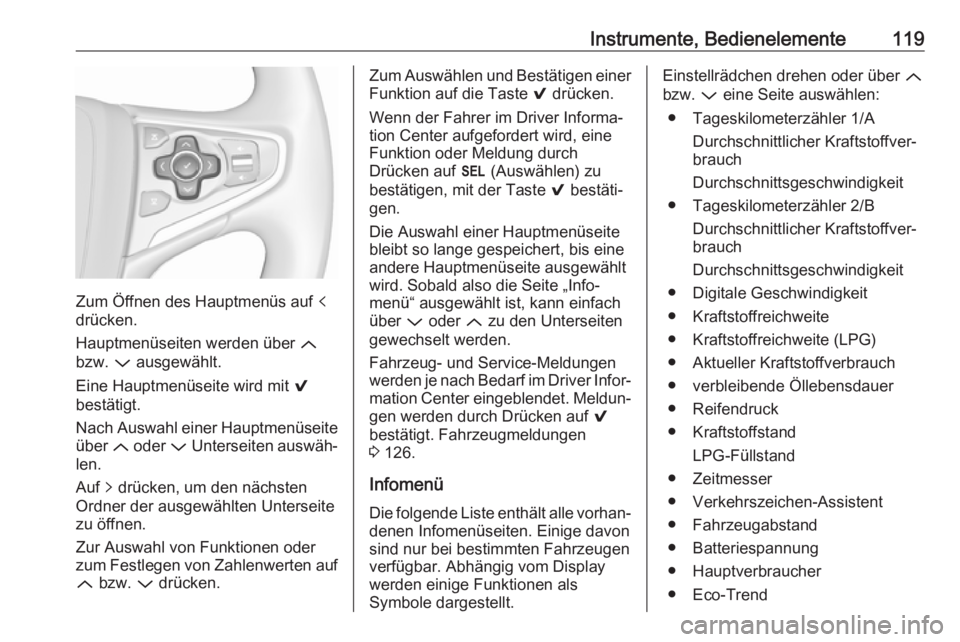

Instrumente, Bedienelemente119
Zum Öffnen des Hauptmenüs auf p
drücken.
Hauptmenüseiten werden über Q
bzw. P ausgewählt.
Eine Hauptmenüseite wird mit 9
bestätigt.
Nach Auswahl einer Hauptmenüseite über Q oder P Unterseiten auswäh‐
len.
Auf q drücken, um den nächsten
Ordner der ausgewählten Unterseite
zu öffnen.
Zur Auswahl von Funktionen oder
zum Festlegen von Zahlenwerten auf Q bzw. P drücken.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste 9 drücken.
Wenn der Fahrer im Driver Informa‐
tion Center aufgefordert wird, eine
Funktion oder Meldung durch
Drücken auf H (Auswählen) zu
bestätigen, mit der Taste 9 bestäti‐
gen.
Die Auswahl einer Hauptmenüseite
bleibt so lange gespeichert, bis eine
andere Hauptmenüseite ausgewählt
wird. Sobald also die Seite „Info‐
menü“ ausgewählt ist, kann einfach
über P oder Q zu den Unterseiten
gewechselt werden.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐gen werden durch Drücken auf 9
bestätigt. Fahrzeugmeldungen
3 126.
Infomenü Die folgende Liste enthält alle vorhan‐
denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als
Symbole dargestellt.Einstellrädchen drehen oder über Q
bzw. P eine Seite auswählen:
● Tageskilometerzähler 1/A Durchschnittlicher Kraftstoffver‐
brauch
Durchschnittsgeschwindigkeit
● Tageskilometerzähler 2/B Durchschnittlicher Kraftstoffver‐
brauch
Durchschnittsgeschwindigkeit
● Digitale Geschwindigkeit
● Kraftstoffreichweite
● Kraftstoffreichweite (LPG)
● Aktueller Kraftstoffverbrauch ● verbleibende Öllebensdauer
● Reifendruck
● Kraftstoffstand LPG-Füllstand
● Zeitmesser
● Verkehrszeichen-Assistent
● Fahrzeugabstand
● Batteriespannung
● Hauptverbraucher
● Eco-Trend

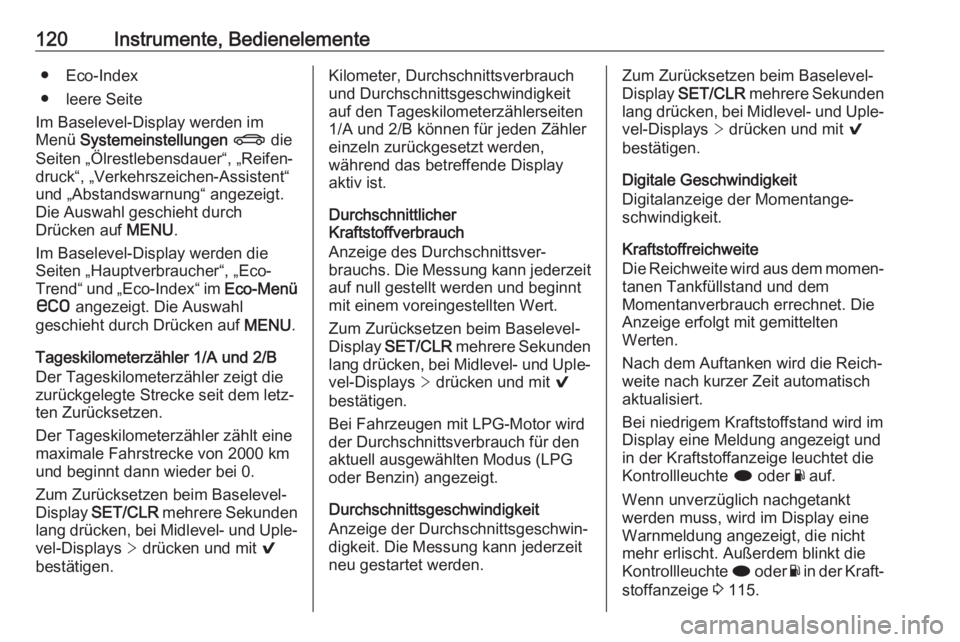

120Instrumente, Bedienelemente● Eco-Index
● leere Seite
Im Baselevel-Display werden im
Menü Systemeinstellungen X die
Seiten „Ölrestlebensdauer“, „Reifen‐
druck“, „Verkehrszeichen-Assistent“
und „Abstandswarnung“ angezeigt. Die Auswahl geschieht durch
Drücken auf MENU.
Im Baselevel-Display werden die
Seiten „Hauptverbraucher“, „Eco-
Trend“ und „Eco-Index“ im Eco-Menü
s angezeigt. Die Auswahl
geschieht durch Drücken auf MENU.
Tageskilometerzähler 1/A und 2/B
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Zum Zurücksetzen beim Baselevel-
Display SET/CLR mehrere Sekunden
lang drücken, bei Midlevel- und Uple‐ vel-Displays > drücken und mit 9
bestätigen.Kilometer, Durchschnittsverbrauch
und Durchschnittsgeschwindigkeit
auf den Tageskilometerzählerseiten
1/A und 2/B können für jeden Zähler
einzeln zurückgesetzt werden,
während das betreffende Display
aktiv ist.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen beim Baselevel-
Display SET/CLR mehrere Sekunden
lang drücken, bei Midlevel- und Uple‐ vel-Displays > drücken und mit 9
bestätigen.
Bei Fahrzeugen mit LPG-Motor wird
der Durchschnittsverbrauch für den
aktuell ausgewählten Modus (LPG
oder Benzin) angezeigt.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.Zum Zurücksetzen beim Baselevel-
Display SET/CLR mehrere Sekunden
lang drücken, bei Midlevel- und Uple‐ vel-Displays > drücken und mit 9
bestätigen.
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die
Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte i oder Y auf.
Wenn unverzüglich nachgetankt
werden muss, wird im Display eine
Warnmeldung angezeigt, die nicht
mehr erlischt. Außerdem blinkt die
Kontrollleuchte i oder Y in der Kraft‐
stoffanzeige 3 115.

Instrumente, Bedienelemente121Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐ stoff im Benzintank und im LPG-Tank
wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Durch
Drücken von SET/CLR oder 9
können Sie zwischen den verschie‐
denen Modi wechseln.
Benzin-Füllstand/LPG-Füllstand
Anzeige des Kraftstoffstands des
derzeit nicht verwendeten Kraftstoffs, d. h. im Benzinmodus wird der LPG-
Stand angezeigt. Eine spezielle
Anzeige im Driver Information Center zeigt den Füllstand des aktuell
verwendeten Kraftstoffs an.
Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Bei Fahrzeugen mit LPG-Motor wird
der aktuelle Verbrauch für den aktuell
ausgewählten Modus (LPG oder
Benzin) angezeigt.Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die Restlebensdauer des
aktuell eingefüllten Öls 3 108.
Reifendruck
Prüft während der Fahrt den Luft‐
druck aller Reifen 3 277.
Zeitmesser
Zum Starten und Anhalten auf 9
drücken. Zum Zurücksetzen auf >
drücken und das Zurücksetzen bestä‐
tigen.
Verkehrszeichen-Assistent
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 227.
Fahrzeugabstand
Zeigt den Abstand zu einem voraus‐ fahrenden Fahrzeug in Sekunden an
3 211. Bei aktivem adaptivem
Geschwindigkeitsregler wird auf
dieser Seite stattdessen der Fahrzeu‐ gabstand angezeigt.Batteriespannung
Zeigt die Fahrzeugbatteriespannung an.
Hauptverbraucher
Listet die größten Verbraucher unter den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐ sparnis wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐
zung, um die Motorlast zu erhöhen. In
diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer aktiviert wurde.
Eco-Trend
Zeigt die Entwicklung des Durch‐ schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐
brauch.

122Instrumente, BedienelementeEco-Index
Der aktuelle Kraftstoffverbrauch wird
in Balkenform angezeigt. Für einen
möglichst geringen Kraftstoffver‐
brauch den Fahrstil so anpassen,
dass die ausgefüllten Balken inner‐
halb des Eco-Bereichs bleiben. Je
mehr Balken voll sind, desto höher
der Kraftstoffverbrauch. Gleichzeitig
wird der Wert für den Verbrauch
angezeigt.
Schaltempfehlung : Im Baselevel-
Display wird der aktuelle Gang inner‐
halb eines Pfeils angezeigt. Die Zifferdarüber empfiehlt ein Hochschalten
aus Gründen der Kraftstoffersparnis.
Leere Seite
Zeigt eine leere Seite ohne Inhalt an.
Leistungsmenü Das Menü „Fahrwerte“ kann nur im
Uplevel-Display angezeigt werden.
Die folgende Liste enthält alle vorhan‐
denen Seiten des Menüs „Fahr‐
werte“. Einige davon sind nur bei
bestimmten Fahrzeugen verfügbar.Q oder P drücken, um eine Seite
auszuwählen:
● Öltemperatur
● Öldruck
● Batteriespannung
● Schwerkraftanzeige
● Lap Timer
Abhängig von den Einstellungen des
Uplevel-Displays werden die Instru‐
mente für „Öltemperatur“, „Öldruck“
und „Batteriespannung“ auch links
und rechts neben dem Tachometer
angezeigt.
Öltemperatur
Zeigt die Öltemperatur in Grad
Celsius an.
Öldruck
Zeigt den Öldruck in kPa an.
Batteriespannung
Zeigt die Fahrzeugbatteriespannung an.
Schwerkraftanzeige
Zeigt die Kraft der Fahrzeugleistung
an. Die Größe der positiven/negati‐
ven Längskraft und der Seitenkraft
werden angezeigt. Der Wert der
Schwerkraft wird berechnet und als
numerischer Wert angezeigt.
Lap Timer
Die Lap-Timer-Funktion misst die
Zeit, die seit dem letzten Starten oder Stoppen des Timers im Verlauf der
Zündzyklen vergangen ist. Die Zeiten werden in Stunden bis Zehntelsekun‐
den angezeigt. Der Timer wird durch
Drücken auf 9 gestartet und ange‐
halten.

Instrumente, Bedienelemente123Aktuelle und frühere Rundenzeiten
werden auf die Zehntelsekunde
genau angezeigt. Zeitgewinn und -
verlust werden im Format ss.s ange‐
zeigt.
Audiomenü
Im Audiomenü können Sie nach
Musik suchen, aus einer Favoriten‐
liste auswählen oder die Audioquelle
ändern.
Siehe Infotainment-Anleitung.
Telefonmenü Im Telefonmenü können Sie Anrufe
verwalten und tätigen, durch Kontakt‐ listen blättern oder die Freisprechein‐
richtung bedienen.
Siehe Infotainment-Anleitung.
Navigationsmenü
Das Navigationsmenü ermöglicht die
Routenführung.
Siehe Infotainment-Anleitung.Einstellungsmenü
Die folgende Liste enthält alle vorhan‐ denen Systemeinstellungsmenüsei‐
ten. Einige davon sind nur bei
bestimmten Fahrzeugen verfügbar.
Abhängig vom Display werden einige
Funktionen als Symbole dargestellt.
Einstellrädchen drehen oder mit Q
bzw. P eine Seite auswählen und
den Anweisungen in den Untermenüs folgen:
● Einheiten
● Display-Themen
● Infoseiten
● Geschwindigkeitswarnung ● Reifenlast
● Software-Informationen
Einheiten
Taste > drücken, während die Einhei‐
ten-Seite angezeigt wird. Mit 9 briti‐
sche oder metrische Einheiten auswählen.Display-Themen
In der Einzeige der Themen auf >
drücken. Mit 9 den Modus Sport oder
Touring auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.
Diese Einstellung ist nur im Uplevel-
Display verfügbar.
Infoseiten
In der Anzeige der Infoseiten auf >
drücken. Eine Liste aller Positionen
im Infomenü wird angezeigt. Über 9
die Funktionen auswählen, die auf
der Infoseite angezeigt werden
sollen. Bei ausgewählten Seiten ist
das Kontrollkästchen angekreuzt
( 9 ). Bei nicht anzeigbaren Funktio‐
nen ist das Kontrollkästchen leer.
Siehe Infomenü oben.
Geschwindigkeitswarnung
Im Fenster „Geschwindigkeitswar‐
nung“ können Sie eine Höchstge‐
schwindigkeit festlegen.
Zum Festlegen der Geschwindig‐
keitswarnung auf > drücken,
während die Seite angezeigt wird.

124Instrumente, BedienelementeDen Wert über Q bzw. P anpassen.
Zum Festlegen der Geschwindigkeit
auf 9 drücken. Wenn die Geschwin‐
digkeit festgelegt ist, kann die Funk‐
tion durch Drücken auf 9 ausge‐
schaltet werden, während diese Seite
angezeigt wird. Beim Überschreiten
der festgelegten Maximalgeschwin‐
digkeit wird eine Warnung angezeigt
und ein Warnton ausgegeben.
Reifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐
nen Reifendruck gewählt werden
3 277.
Software-Informationen
Zeigt die Open-Source Software-
Informationen an.
Valet-Modus Einige Funktionen des Driver Infor‐
mation Centers und Colour-Info-
Displays können für bestimmte
Fahrer eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.Colour-Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.
Colour-Info-Display Das Colour-Info-Display befindet sich
in der Instrumententafel in der Nähe
des Instruments.
Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
● 4,2"-Colour-Info-Display
oder
● 8"-Colour-Info-Display mit
Touchscreen-Funktion
Im Info Display werden folgende
Informationen angezeigt:
● Uhrzeit 3 95
● Außentemperatur 3 94
● Datum 3 95
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems● Systemmeldungen
● Fahrzeugmeldungen 3 126
● Einstellungen für Fahrzeugper‐ sonalisierung 3 128
4,2"--Colour-Info-Display Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X
schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Zur Auswahl eines Menüsymbols im
Display MENU drehen.

Instrumente, Bedienelemente125Zum Bestätigen einer Auswahl auf
MENU drücken
Zum Beenden eines Menüs ohne
Änderung von Einstellungen auf
BACK drücken.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 128.
8"-Colour-Info-Display
Menüs und Einstellungen auswählen
Es gibt drei Möglichkeiten, um das
System zu bedienen:
● über die Tasten unter dem Display
● direkt per Touchscreen-Bedie‐ nung mit dem Finger
● über die SprachsteuerungBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
MENU drehen, um ein Menüsymbol
im Display oder eine Funktion auszu‐
wählen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
MENU drehen, um eine Liste in
Untermenüs durchzublättern.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne
Änderung von Einstellungen auf
BACK drücken.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Bedienung per Touchscreen
Das Display muss durch Drücken auf X eingeschaltet werden, und über die
Taste ; muss der Startbildschirm
ausgewählt sein.
Mit dem Finger auf das gewünschte
Menüsymbol oder die gewünschte
Funktion tippen.
In längeren Untermenüs mit dem
Finger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch Antippen bestätigen.
Zum Beenden eines Menüs ohne
Ändern von Einstellungen im Display
auf q tippen.
Auf ; drücken, um zur Startseite
zurückzukehren.

126Instrumente, BedienelementeWeitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Sprachsteuerung
Eine Beschreibung finden Sie im Info‐
tainment-Handbuch.
Fahrzeugpersonalisierung 3 128.
Valet-Modus
Einige Funktionen des Driver Infor‐
mation Centers und Colour-Info-
Displays können für bestimmte
Fahrer eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstell. im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Fahrzeugpersonalisierung 3 128.
Weitere Informationen sind im Info‐ tainment-Handbuch zu finden.
Smartphone-Controller
Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center angezeigt; in einigen
Fällen zusammen mit einem Warn-
und Signalton.
Beim Baselevel-Display auf
SET/CLR oder MENU drücken bzw.
das Einstellrädchen drehen, um eine Meldung zu bestätigen.

Instrumente, Bedienelemente127
Beim Midlevel- und Uplevel-Display
zum Bestätigen einer Meldung auf
9 drücken.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu befolgen.
Meldungen im
Colour-Info-Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display
angezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Beim Starten des Motors
bzw. während der Fahrt
Es ertönt ein einzelner Warnton.
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber
anderen Warntönen die höchste Prio‐
rität.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.● Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Beim Überschreiten einer programmierten Geschwindig‐
keit bzw. Geschwindigkeitsbe‐
grenzung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Wenn sich der elektronische Schlüssel nicht im Fahrgastraum
befindet.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand
erreicht hat.
● Wenn die Sicherheitsfunktion der
elektrischen Hecktür Hindernisse
im Bewegungsbereich erkennt.

128Instrumente, BedienelementeBeim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
● Bei nicht eingerasteter Anhän‐ gerzugvorrichtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
● Wenn eine Bedingung für einen Auto-Start nicht erfüllt ist.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.
1. Alle elektrischen Verbraucher ausschalten, die nicht zur Fahrsi‐cherheit beitragen, wie Sitzhei‐
zung, Heckscheibenheizung oder
andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch längeres ununterbrochenes
Fahren oder mithilfe eines Lade‐
geräts aufladen.Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht
aufgeladen werden kann, die
Störungsursache von einer Werkstatt
beheben lassen.Personalisierung
Fahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Colour-Info-Display personalisiert
werden.
Einige der persönlichen Einstellun‐
gen für verschiedene Fahrer können
individuell für jeden Fahrzeugschlüs‐
sel gespeichert werden. Gespei‐
cherte Einstellungen 3 23.
Je nach Fahrzeugausstattung und länderspezifischen Vorschriften sind
eventuell manche der nachfolgend
beschriebenen Funktionen nicht
verfügbar.
Einige Funktionen werden nur ange‐
zeigt oder sind nur aktiv, wenn der
Motor läuft.
Persönliche Einstellungen Im Folgenden wird das Ändern der
persönlichen Einstellungen über die
Tasten unter dem Display beschrie‐
ben. Dies gilt für das 4.2-Zoll sowie
das 8-Zoll-Colour-Info-Display. Darü‐
ber hinaus kann das 8-Zoll-Display
