Page 291 of 339

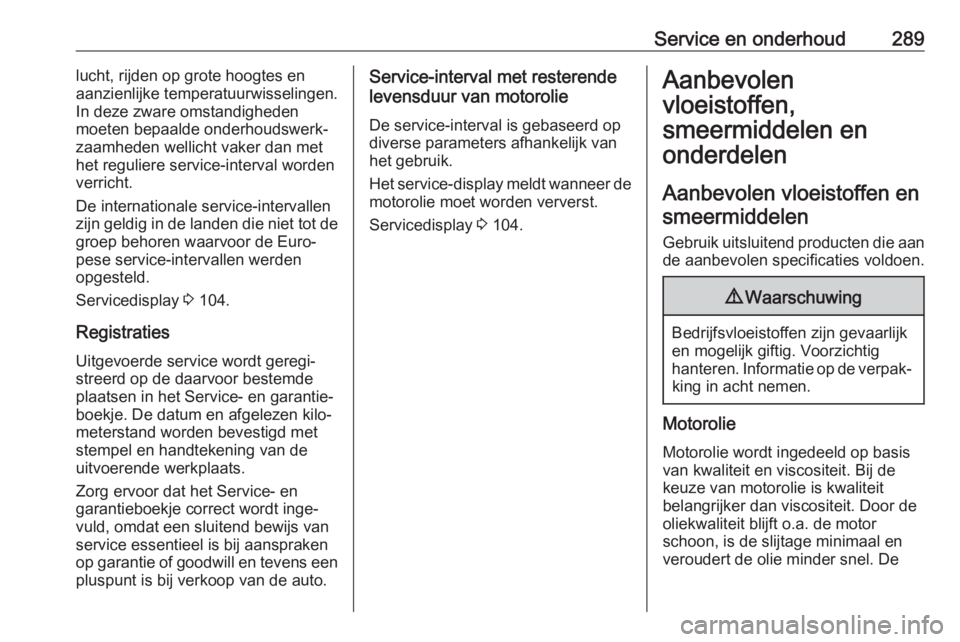

Service en onderhoud289lucht, rijden op grote hoogtes en
aanzienlijke temperatuurwisselingen.
In deze zware omstandigheden
moeten bepaalde onderhoudswerk‐
zaamheden wellicht vaker dan met
het reguliere service-interval worden
verricht.
De internationale service-intervallen zijn geldig in de landen die niet tot de
groep behoren waarvoor de Euro‐
pese service-intervallen werden
opgesteld.
Servicedisplay 3 104.
Registraties Uitgevoerde service wordt geregi‐
streerd op de daarvoor bestemde
plaatsen in het Service- en garantie‐
boekje. De datum en afgelezen kilo‐
meterstand worden bevestigd met
stempel en handtekening van de
uitvoerende werkplaats.
Zorg ervoor dat het Service- en
garantieboekje correct wordt inge‐
vuld, omdat een sluitend bewijs van
service essentieel is bij aanspraken
op garantie of goodwill en tevens een
pluspunt is bij verkoop van de auto.Service-interval met resterende
levensduur van motorolie
De service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de motorolie moet worden ververst.
Servicedisplay 3 104.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik uitsluitend producten die aan
de aanbevolen specificaties voldoen.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig
hanteren. Informatie op de verpak‐ king in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit
belangrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De
Page 292 of 339

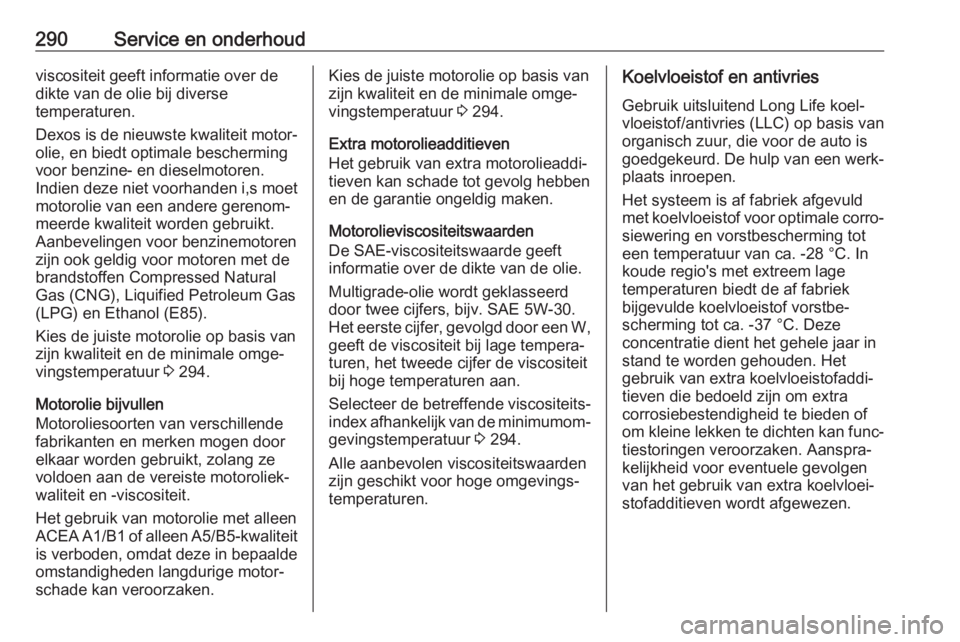

290Service en onderhoudviscositeit geeft informatie over de
dikte van de olie bij diverse
temperaturen.
Dexos is de nieuwste kwaliteit motor‐ olie, en biedt optimale bescherming
voor benzine- en dieselmotoren.
Indien deze niet voorhanden i,s moet motorolie van een andere gerenom‐
meerde kwaliteit worden gebruikt.
Aanbevelingen voor benzinemotoren zijn ook geldig voor motoren met de
brandstoffen Compressed Natural
Gas (CNG), Liquified Petroleum Gas
(LPG) en Ethanol (E85).
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 294.
Motorolie bijvullen
Motoroliesoorten van verschillende
fabrikanten en merken mogen door
elkaar worden gebruikt, zolang ze
voldoen aan de vereiste motoroliek‐
waliteit en -viscositeit.
Het gebruik van motorolie met alleen
ACEA A1/B1 of alleen A5/B5-kwaliteit
is verboden, omdat deze in bepaalde omstandigheden langdurige motor‐
schade kan veroorzaken.Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 294.
Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Motorolieviscositeitswaarden
De SAE-viscositeitswaarde geeft
informatie over de dikte van de olie.
Multigrade-olie wordt geklasseerd
door twee cijfers, bijv. SAE 5W-30.
Het eerste cijfer, gevolgd door een W,
geeft de viscositeit bij lage tempera‐
turen, het tweede cijfer de viscositeit
bij hoge temperaturen aan.
Selecteer de betreffende viscositeits‐
index afhankelijk van de minimumom‐ gevingstemperatuur 3 294.
Alle aanbevolen viscositeitswaarden
zijn geschikt voor hoge omgevings‐
temperaturen.Koelvloeistof en antivries
Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐
plaats inroepen.
Het systeem is af fabriek afgevuld
met koelvloeistof voor optimale corro‐ siewering en vorstbescherming tot
een temperatuur van ca. -28 °C. In
koude regio's met extreem lage
temperaturen biedt de af fabriek
bijgevulde koelvloeistof vorstbe‐
scherming tot ca. -37 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Het
gebruik van extra koelvloeistofaddi‐
tieven die bedoeld zijn om extra
corrosiebestendigheid te bieden of
om kleine lekken te dichten kan func‐ tiestoringen veroorzaken. Aanspra‐
kelijkheid voor eventuele gevolgen
van het gebruik van extra koelvloei‐
stofadditieven wordt afgewezen.
Page 293 of 339
Service en onderhoud291SproeiervloeistofGebruik uitsluitend voor de auto
goedgekeurde sproeiervloeistof om
schade aan wisserbladen, lakwerk,
kunststof en rubberen onderdelen te
voorkomen. De hulp van een werk‐
plaats inroepen.
Rem- en koppelingsvloeistof Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven
interval worden ververst.
AdBlue
Gebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐ oxide in de uitstoot van uitlaatgassen 3 172.
Page 294 of 339

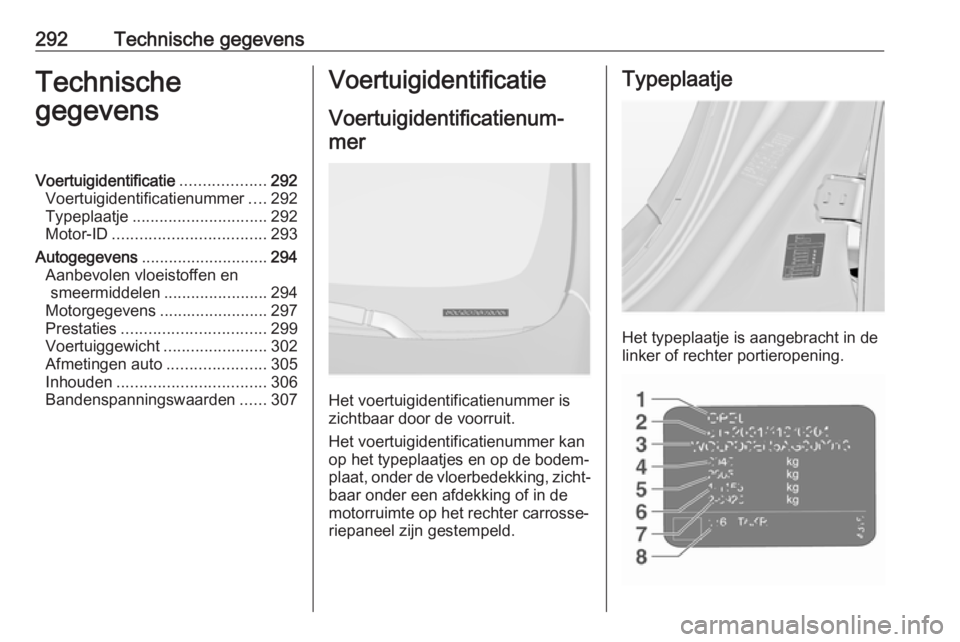

292Technische gegevensTechnische
gegevensVoertuigidentificatie ...................292
Voertuigidentificatienummer ....292
Typeplaatje .............................. 292
Motor-ID .................................. 293
Autogegevens ............................ 294
Aanbevolen vloeistoffen en smeermiddelen .......................294
Motorgegevens ........................297
Prestaties ................................ 299
Voertuiggewicht .......................302
Afmetingen auto ......................305
Inhouden ................................. 306
Bandenspanningswaarden ......307Voertuigidentificatie
Voertuigidentificatienum‐mer
Het voertuigidentificatienummer is
zichtbaar door de voorruit.
Het voertuigidentificatienummer kan
op het typeplaatjes en op de bodem‐
plaat, onder de vloerbedekking, zicht‐
baar onder een afdekking of in de
motorruimte op het rechter carrosse‐
riepaneel zijn gestempeld.
Typeplaatje
Het typeplaatje is aangebracht in de
linker of rechter portieropening.
Page 295 of 339
Technische gegevens293Gegevens op het typeplaatje:1:fabrikant2:typegoedkeuringsnummer3:voertuigidentificatienummer4:toegelaten totaal voertuiggewicht
in kg5:toegelaten totaal treingewicht in
kg6:maximale toegelaten belading
van de vooras in kg7:maximale toegelaten belading
van de achteras in kg8:voertuigspecifieke of landspeci‐
fieke gegevens, bijv. MY =
modeljaar
De som van de voor- en achterasbe‐
lasting mag niet groter zijn dan het
maximale totaalgewicht van de auto.
Indien bijv. de vooras maximaal wordt
belast, mag de achteras slechts met
een gewicht worden belast dat gelijk
is aan het maximaal toelaatbare
totaalgewicht verminderd met de
voorasbelasting.
Deze technische gegevens zijn
samengesteld volgens EU-normen.
Wijzigingen voorbehouden. Specifi‐
caties in de voertuigdocumenten
prevaleren altijd boven die in deze
handleiding.
Motor-ID
In de tabellen met technische gege‐ vens wordt de motoraanduiding
gehanteerd. In de motorgegevensta‐
bel staat ook de productiecode.
Motorgegevens 3 297.
Voor het bepalen van de betreffende
motor kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
Op de conformiteitsverklaring staat
de motoraanduiding, op andere natio‐ nale papieren kan de productiecode
staan. Meet de zuigerverplaatsing en
het motorvermogen om de betref‐
fende motor te bepalen.
Page 296 of 339
294Technische gegevensAutogegevensAanbevolen vloeistoffen en smeermiddelen
Europees serviceschema Vereiste motoroliekwaliteitAlle Europese landen met Europees onderhoudsinterval 3 288MotoroliekwaliteitBenzinemotoren
(met inbegrip van CNG, LPG, E85)Dieselmotorendexos 1––dexos 2✔✔
Wanneer er geen dexos-kwaliteit beschikbaar is, kunt u één keer tussen elke olieverversing max. 1 liter motorolie van de
kwaliteit ACEA C3 gebruiken.
Motorolieviscositeitswaarden
Alle Europese landen met Europees onderhoudsinterval 3 288OmgevingstemperatuurBenzine- en dieselmotorentot -25 °CSAE 5W-30 of SAE 5W-40onder -25 °CSAE 0W-30 of SAE 0W-40
Page 297 of 339
Technische gegevens295Internationaal serviceschema
Vereiste motoroliekwaliteitAlle landen met internationaal onderhoudsinterval 3 288MotoroliekwaliteitBenzinemotoren
(met inbegrip van CNG, LPG, E85)Dieselmotorendexos 1 (indien verkrijgbaar)✔–dexos 2✔✔
Wanneer er geen dexos-kwaliteit beschikbaar is, kunt u de onderstaande oliekwaliteiten gebruiken:
Alle landen met internationaal onderhoudsinterval 3 288MotoroliekwaliteitBenzinemotoren
(met inbegrip van CNG, LPG, E85)DieselmotorenGM-LL-A-025✔–GM-LL-B-025–✔Alle landen met internationaal onderhoudsinterval 3 288MotoroliekwaliteitBenzinemotoren
(met inbegrip van CNG, LPG, E85)DieselmotorenACEA A3/B3✔–ACEA A3/B4✔✔ACEA C3✔✔
Page 298 of 339
296Technische gegevensAlle landen met internationaal onderhoudsinterval 3 288API SM✔–API SN bronbehoud✔–
Motorolieviscositeitswaarden
Alle landen met internationaal onderhoudsinterval 3 288OmgevingstemperatuurBenzine- en dieselmotorentot -25 °CSAE 5W-30 of SAE 5W-40onder -25 °CSAE 0W-30 of SAE 0W-40tot -20 °CSAE 10W-30 1)
of SAE 10W-40 1)1)
Toegestaan, maar gebuik van SAE 5W-30 of SAE 5W-40 met dexos-kwaliteit is aanbevolen.
Page 299 of 339
Technische gegevens297MotorgegevensMotoraanduidingB14NETB14NETB16SHLB18XERB20NHTB28NERVerkoopaanduiding1.41.4 LPG1.61.82.0OPCProductiecodeB14NETB14NETB16SHTB18XERB20NHTB28NETCilinderinhoud [cm3
]136413641598179619982792Motorvermogen [kW]103103125103184239bij 1/min4900-60004900-60004750-6000630053005250Koppel [Nm]200200260175400435bij 1/min1850-49001850-49001650-450038002500-40005250BrandstofsoortBenzineBenzine/LPGBenzineBenzineBenzineBenzineOctaangetal RON 2)aanbevolen959598959598mogelijk989895989895mogelijk9191919191913)Bijkomende brandstofsoort–Vloeibaar gas (LPG)––––2)
Een landspecifiek label op de tankklep heeft altijd prioriteit boven de motorspecifieke vereisten.
3) Alleen mogelijk wanneer een hoge motorbelasting, volgas rijden alsmede bergritten met een caravan/aanhanger of zware lading
worden vermeden.
Page 300 of 339
298Technische gegevensMotoraanduidingB16DTJB16DTHB20DTHVerkoopaanduiding1.6 CDTI1.6 CDTI2.0 CDTIProductiecodeB16DTHB16DTHB20DTHCilinderinhoud [cm3
]159815981956Motorvermogen [kW]88100125bij 1/min40003500-40003750Koppel [Nm]320320400bij 1/min20002000-22501750–2500BrandstofsoortDieselDieselDiesel
