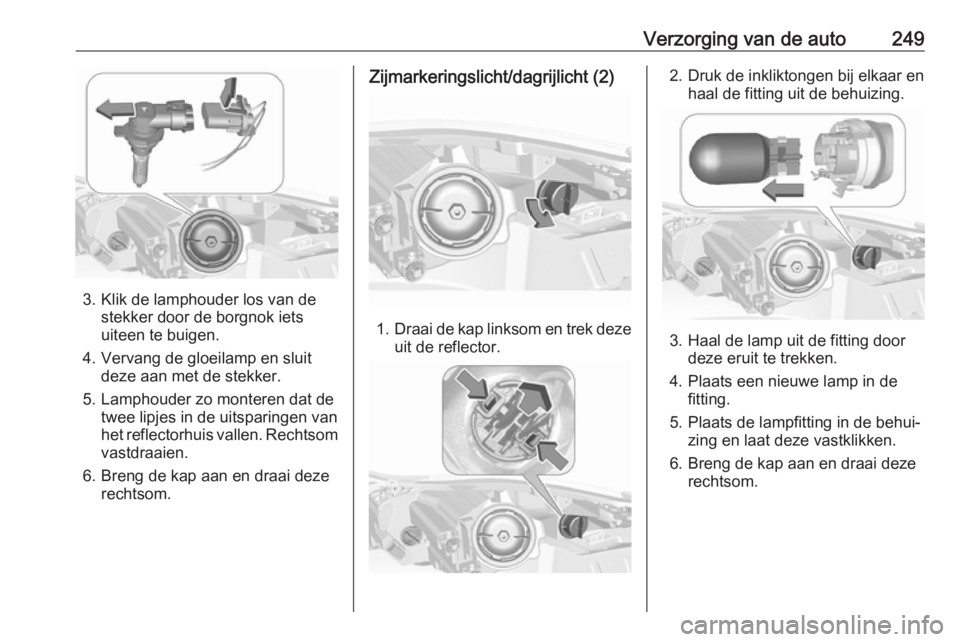

Verzorging van de auto249
3. Klik de lamphouder los van destekker door de borgnok iets
uiteen te buigen.
4. Vervang de gloeilamp en sluit deze aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht (2)
1.Draai de kap linksom en trek deze
uit de reflector.
2. Druk de inkliktongen bij elkaar en haal de fitting uit de behuizing.
3. Haal de lamp uit de fitting door deze eruit te trekken.
4. Plaats een nieuwe lamp in de fitting.
5. Plaats de lampfitting in de behui‐ zing en laat deze vastklikken.
6. Breng de kap aan en draai deze rechtsom.

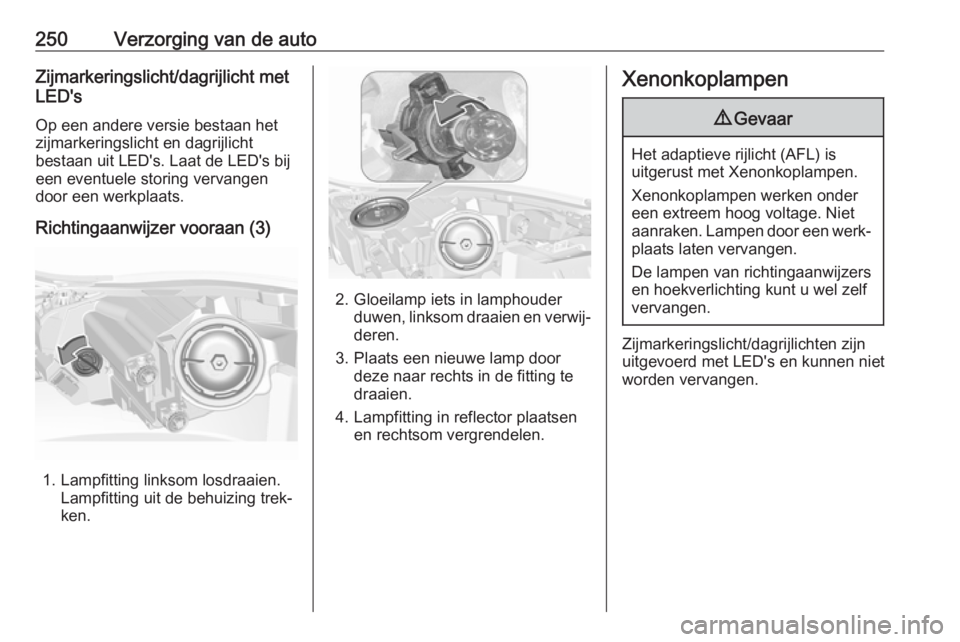

250Verzorging van de autoZijmarkeringslicht/dagrijlicht met
LED's
Op een andere versie bestaan het
zijmarkeringslicht en dagrijlicht
bestaan uit LED's. Laat de LED's bij
een eventuele storing vervangen door een werkplaats.
Richtingaanwijzer vooraan (3)
1. Lampfitting linksom losdraaien. Lampfitting uit de behuizing trek‐
ken.
2. Gloeilamp iets in lamphouder duwen, linksom draaien en verwij‐
deren.
3. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
4. Lampfitting in reflector plaatsen en rechtsom vergrendelen.
Xenonkoplampen9 Gevaar
Het adaptieve rijlicht (AFL) is
uitgerust met Xenonkoplampen.
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
De lampen van richtingaanwijzers
en hoekverlichting kunt u wel zelf
vervangen.
Zijmarkeringslicht/dagrijlichten zijn
uitgevoerd met LED's en kunnen niet
worden vervangen.

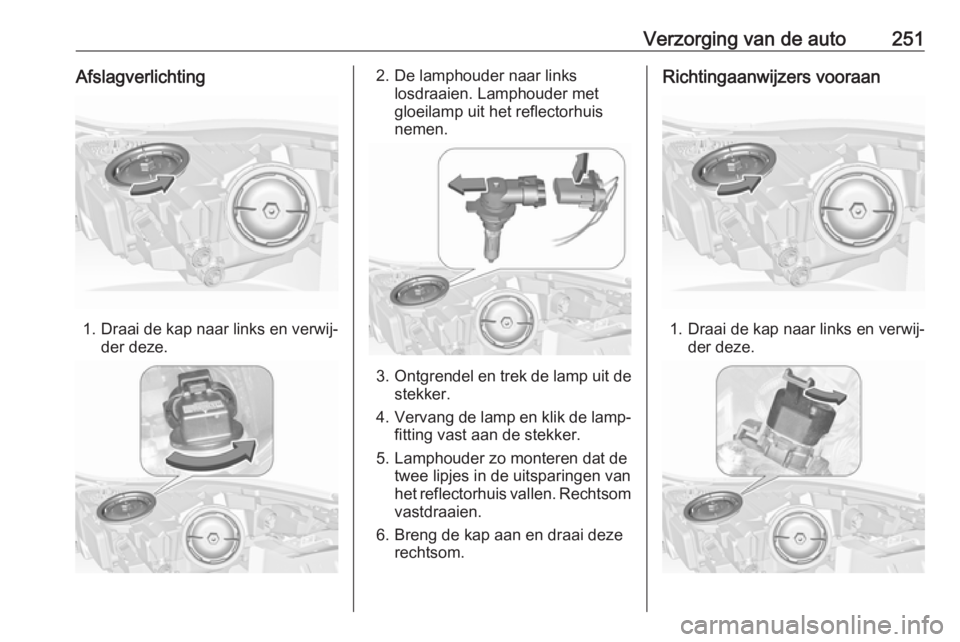

Verzorging van de auto251Afslagverlichting
1. Draai de kap naar links en verwij‐der deze.
2. De lamphouder naar links losdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Ontgrendel en trek de lamp uit de
stekker.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzers vooraan
1. Draai de kap naar links en verwij‐der deze.

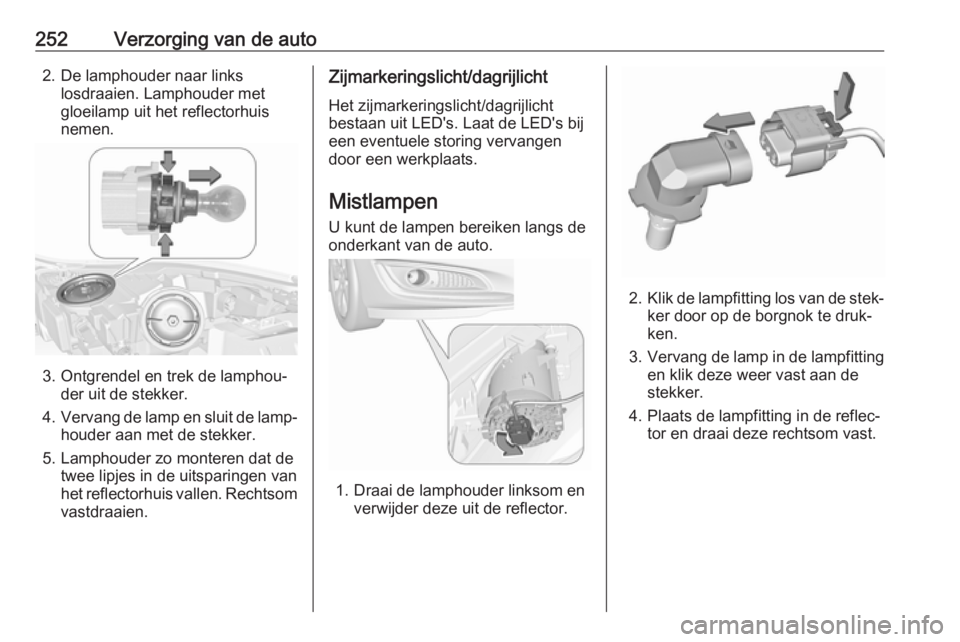

252Verzorging van de auto2. De lamphouder naar linkslosdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Ontgrendel en trek de lamphou‐ der uit de stekker.
4. Vervang de lamp en sluit de lamp‐
houder aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom vastdraaien.
Zijmarkeringslicht/dagrijlicht
Het zijmarkeringslicht/dagrijlicht
bestaan uit LED's. Laat de LED's bij
een eventuele storing vervangen
door een werkplaats.
Mistlampen U kunt de lampen bereiken langs de
onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor en draai deze rechtsom vast.

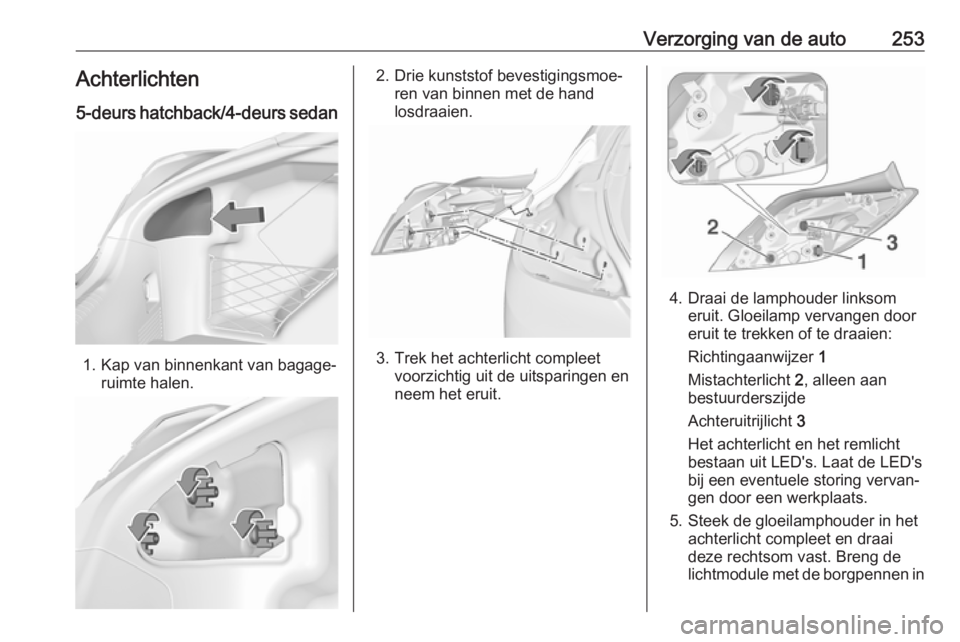

Verzorging van de auto253Achterlichten
5-deurs hatchback/4-deurs sedan
1. Kap van binnenkant van bagage‐ ruimte halen.
2. Drie kunststof bevestigingsmoe‐ren van binnen met de hand
losdraaien.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom eruit. Gloeilamp vervangen door
eruit te trekken of te draaien:
Richtingaanwijzer 1
Mistachterlicht 2, alleen aan
bestuurderszijde
Achteruitrijlicht 3
Het achterlicht en het remlicht
bestaan uit LED's. Laat de LED's
bij een eventuele storing vervan‐
gen door een werkplaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in

254Verzorging van de autode uitsparingen van de carrosse‐
rie aan en draai de kunststof
bevestigingsmoeren vanuit de
binnenkant van de bagageruimte
vast. Afdekking sluiten.
Sports Tourer/Country Tourer
1. Maak de kap in de achterklep los en open deze.
2. Draai de drie kunststof moerenmet de hand los.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom eruit. Vervang de gloeilamp door
lostrekken:
Achteruitrijlicht 1
Richtingaanwijzer 2
Het achterlicht, het remlicht en het mistachterlicht bestaan uit LED's.
Laat de LED's bij een eventuele
storing vervangen door een werk‐
plaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in de uitsparingen van de achterklep

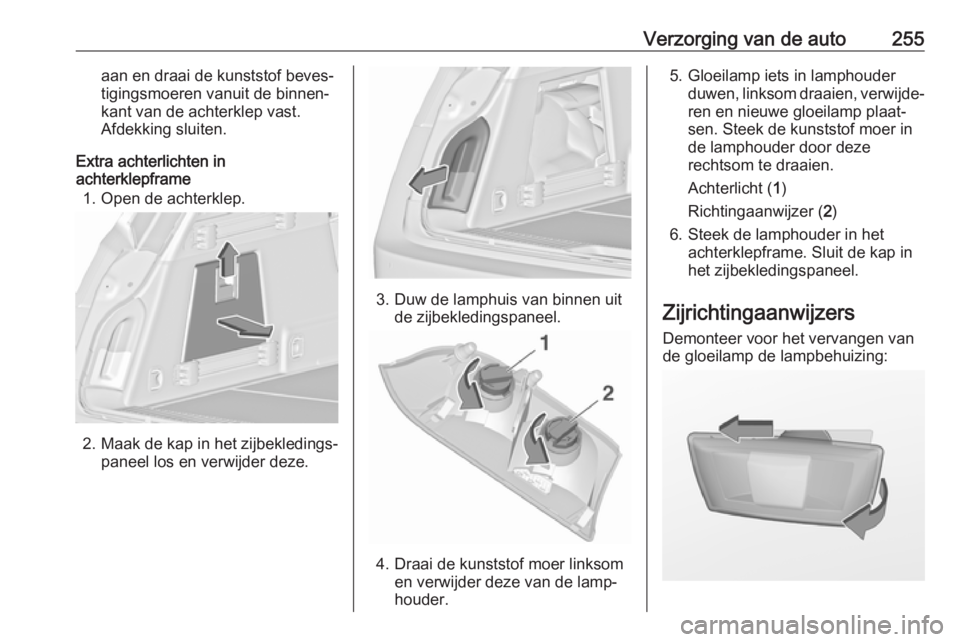

Verzorging van de auto255aan en draai de kunststof beves‐tigingsmoeren vanuit de binnen‐
kant van de achterklep vast.
Afdekking sluiten.
Extra achterlichten in
achterklepframe
1. Open de achterklep.
2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.
3. Duw de lamphuis van binnen uitde zijbekledingspaneel.
4. Draai de kunststof moer linksomen verwijder deze van de lamp‐
houder.
5. Gloeilamp iets in lamphouder duwen, linksom draaien, verwijde‐
ren en nieuwe gloeilamp plaat‐
sen. Steek de kunststof moer in
de lamphouder door deze
rechtsom te draaien.
Achterlicht ( 1)
Richtingaanwijzer ( 2)
6. Steek de lamphouder in het achterklepframe. Sluit de kap in
het zijbekledingspaneel.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:

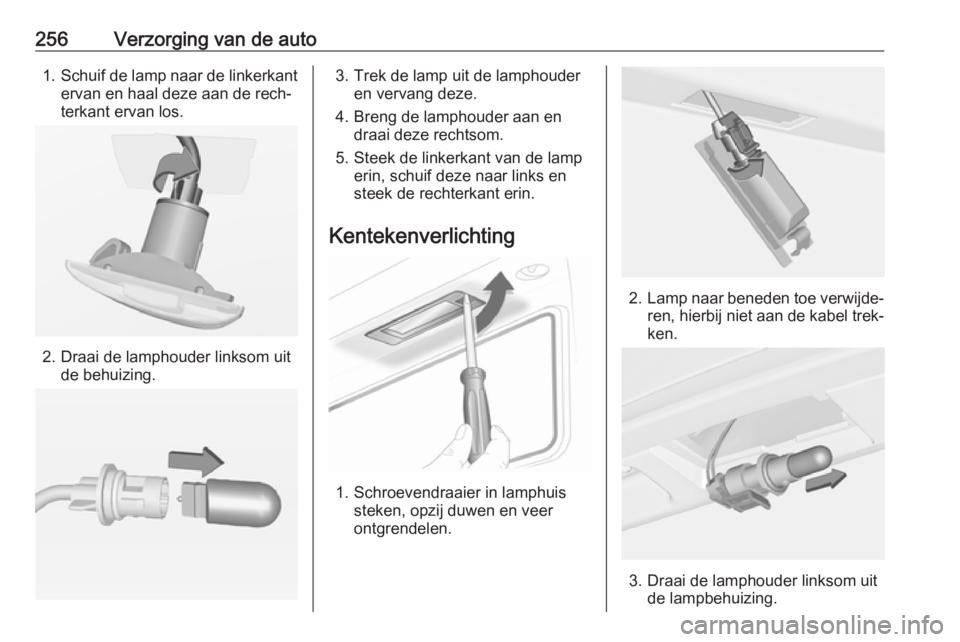

256Verzorging van de auto1.Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Schroevendraaier in lamphuis steken, opzij duwen en veer
ontgrendelen.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

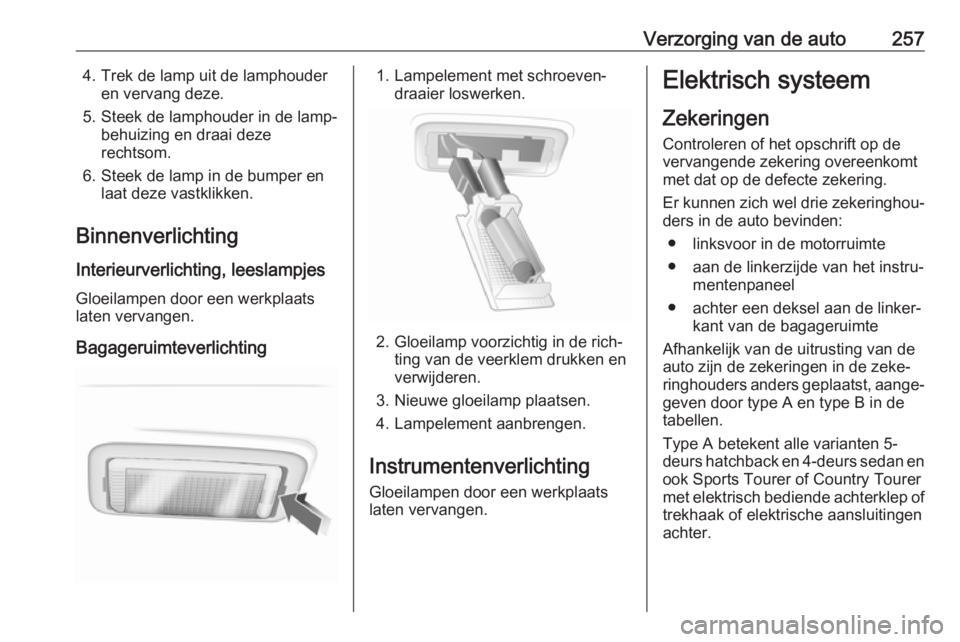

Verzorging van de auto2574. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting1. Lampelement met schroeven‐ draaier loswerken.
2. Gloeilamp voorzichtig in de rich‐ting van de veerklem drukken en
verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.
Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er kunnen zich wel drie zekeringhou‐ ders in de auto bevinden:
● linksvoor in de motorruimte
● aan de linkerzijde van het instru‐ mentenpaneel
● achter een deksel aan de linker‐ kant van de bagageruimte
Afhankelijk van de uitrusting van de
auto zijn de zekeringen in de zeke‐
ringhouders anders geplaatst, aange‐
geven door type A en type B in de
tabellen.
Type A betekent alle varianten 5-
deurs hatchback en 4-deurs sedan en
ook Sports Tourer of Country Tourer
met elektrisch bediende achterklep of
trekhaak of elektrische aansluitingen
achter.

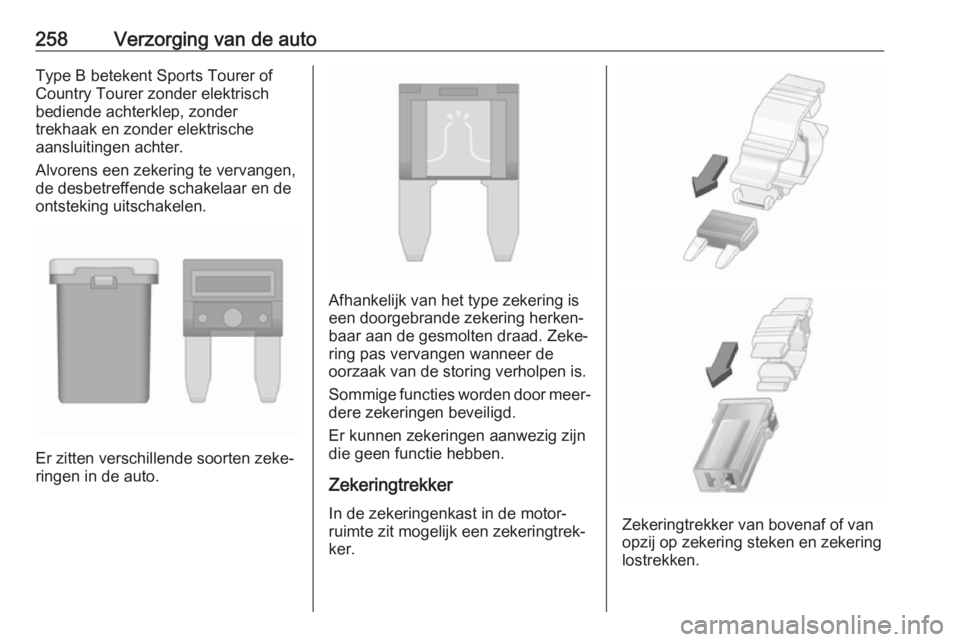

258Verzorging van de autoType B betekent Sports Tourer of
Country Tourer zonder elektrisch
bediende achterklep, zonder
trekhaak en zonder elektrische
aansluitingen achter.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.
Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
