OPEL INSIGNIA 2017 Instruktionsbok

Instrument och reglage99Förarinformationscentral 3 109.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i bränsle- eller gastanken beroende på användningsläge.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan i eller Y lyser om
nivån i tanken är låg. Tanka omedel‐
bart om den blinkar.
Vid gasdrift kopplar systemet auto‐
matisk om till bensindrift när gastan‐
ken är tom 3 99.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage
Tryck på LPG
för att välja mellan
bensin- och gasdrift. Statuslampan
1 visar det aktuella driftläget.

100Instrument och reglage1 av:Bensindrift1 blinkar:kontrollerar villkoren
för övergång till
gasdrift. Tänds om vill‐
koren är uppfyllda.1 tänds:Gasdrift1 blinkar
5 gånger
och
slocknar:tanken med motorgas
är tom eller fel i
systemet för motorgas. Ett meddelande visas
dessutom i förarin‐
formationscentralen.
Så snart gastanken är tom sker en
automatisk omkoppling till bensindrift
tills tändningen slås av.
Bränsle för gasdrift 3 212.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50°:motorns drifttemper‐
atur har ännu inte
uppnåtts90° (det
mittre
området):normal drifttemperatur130°:temperaturen för högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.

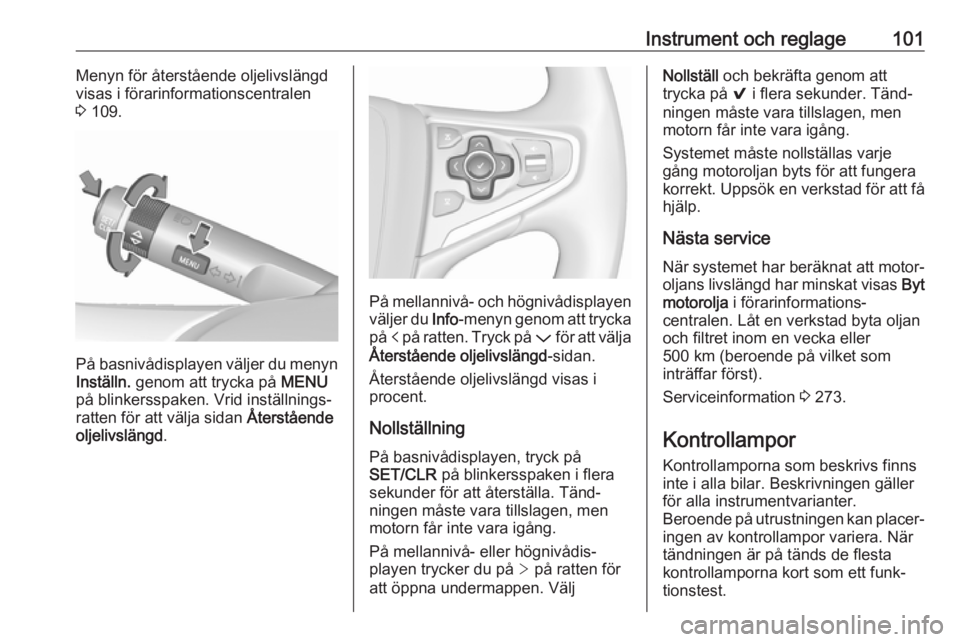

Instrument och reglage101Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 109.
På basnivådisplayen väljer du menyn
Inställn. genom att trycka på MENU
på blinkersspaken. Vrid inställnings‐
ratten för att välja sidan Återstående
oljelivslängd .
På mellannivå- och högnivådisplayen
väljer du Info-menyn genom att trycka
på p på ratten. Tryck på P för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i
procent.
Nollställning
På basnivådisplayen, tryck på
SET/CLR på blinkersspaken i flera
sekunder för att återställa. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
På mellannivå- eller högnivådis‐
playen trycker du på > på ratten för
att öppna undermappen. Välj
Nollställ och bekräfta genom att
trycka på 9 i flera sekunder. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
Systemet måste nollställas varje
gång motoroljan byts för att fungera
korrekt. Uppsök en verkstad för att få
hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Serviceinformation 3 273.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter.
Beroende på utrustningen kan placer‐ ingen av kontrollampor variera. När
tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐ tionstest.

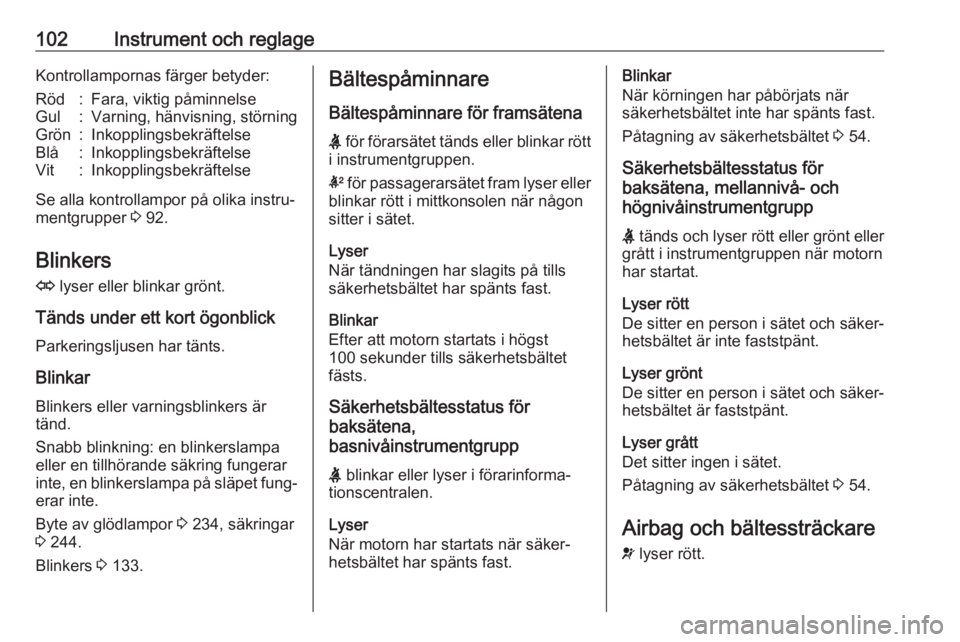

102Instrument och reglageKontrollampornas färger betyder:Röd:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlå:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 92.
Blinkers
O lyser eller blinkar grönt.
Tänds under ett kort ögonblick Parkeringsljusen har tänts.
Blinkar
Blinkers eller varningsblinkers är tänd.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 234, säkringar
3 244.
Blinkers 3 133.
Bältespåminnare
Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.
k för passagerarsätet fram lyser eller
blinkar rött i mittkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Säkerhetsbältesstatus för
baksätena,
basnivåinstrumentgrupp
X blinkar eller lyser i förarinforma‐
tionscentralen.
Lyser
När motorn har startats när säker‐
hetsbältet har spänts fast.Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 54.
Säkerhetsbältesstatus för
baksätena, mellannivå- och
högnivåinstrumentgrupp
X tänds och lyser rött eller grönt eller
grått i instrumentgruppen när motorn
har startat.
Lyser rött
De sitter en person i sätet och säker‐
hetsbältet är inte faststpänt.
Lyser grönt
De sitter en person i sätet och säker‐
hetsbältet är faststpänt.
Lyser grått
Det sitter ingen i sätet.
Påtagning av säkerhetsbältet 3 54.
Airbag och bältessträckare
v lyser rött.

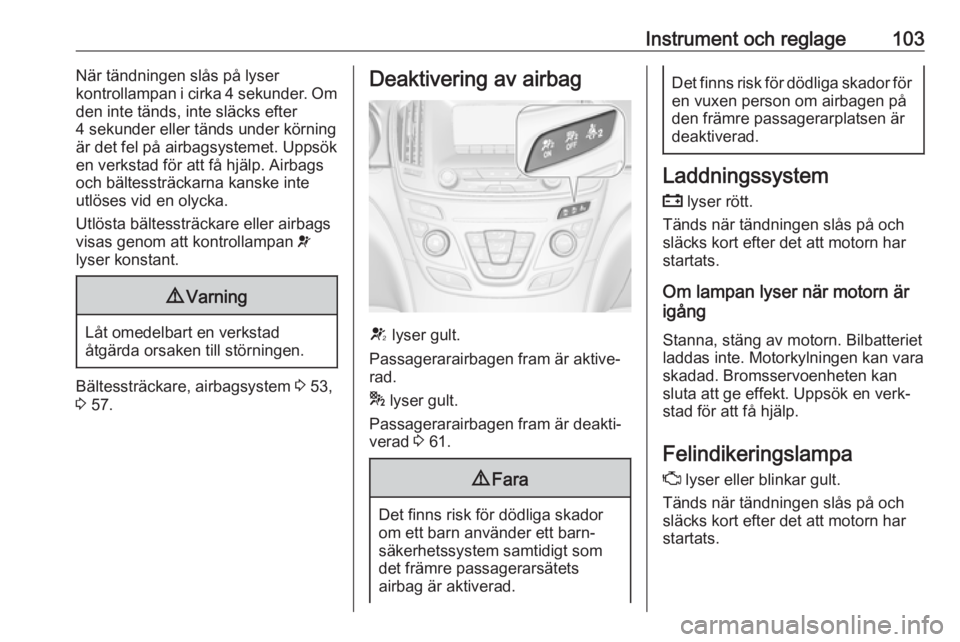

Instrument och reglage103När tändningen slås på lyser
kontrollampan i cirka 4 sekunder. Om
den inte tänds, inte släcks efter
4 sekunder eller tänds under körning
är det fel på airbagsystemet. Uppsök
en verkstad för att få hjälp. Airbags
och bältessträckarna kanske inte
utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 53,
3 57.
Deaktivering av airbag
V lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 61.
9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets
airbag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

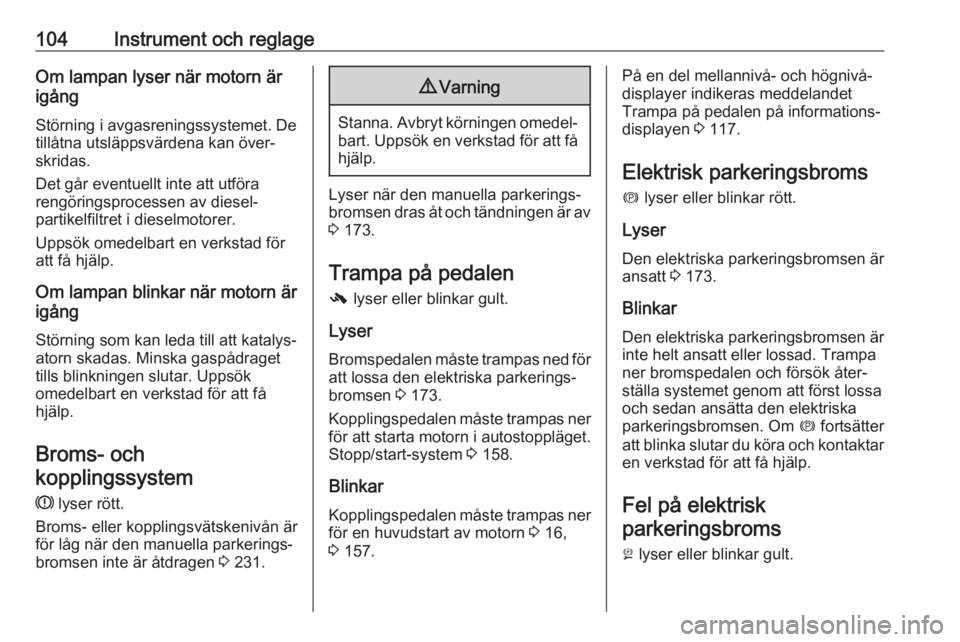

104Instrument och reglageOm lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas.
Det går eventuellt inte att utföra
rengöringsprocessen av diesel‐
partikelfiltret i dieselmotorer.
Uppsök omedelbart en verkstad för
att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 231.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 173.
Trampa på pedalen
- lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 173.
Kopplingspedalen måste trampas ner för att starta motorn i autostoppläget.
Stopp/start-system 3 158.
Blinkar
Kopplingspedalen måste trampas ner för en huvudstart av motorn 3 16,
3 157.
På en del mellannivå- och högnivå‐
displayer indikeras meddelandet
Trampa på pedalen på informations‐
displayen 3 117.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är ansatt 3 173.
Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan ansätta den elektriska
parkeringsbromsen. Om m fortsätter
att blinka slutar du köra och kontaktar
en verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.

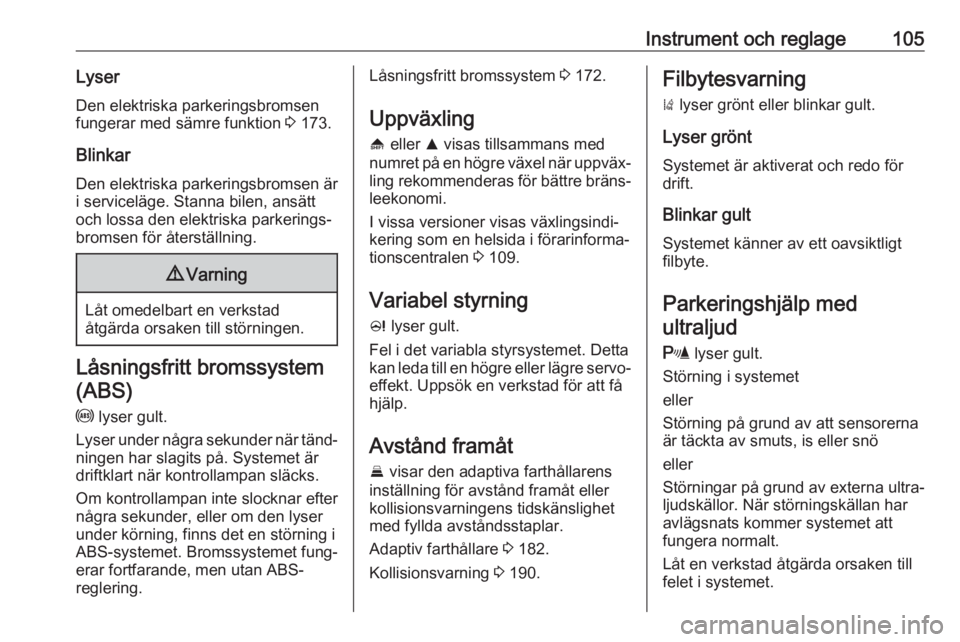

Instrument och reglage105LyserDen elektriska parkeringsbromsen
fungerar med sämre funktion 3 173.
Blinkar Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐ erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 172.
Uppväxling
[ eller R visas tillsammans med
numret på en högre växel när uppväx‐
ling rekommenderas för bättre bräns‐ leekonomi.
I vissa versioner visas växlingsindi‐
kering som en helsida i förarinforma‐
tionscentralen 3 109.
Variabel styrning c lyser gult.
Fel i det variabla styrsystemet. Detta
kan leda till en högre eller lägre servo‐
effekt. Uppsök en verkstad för att få
hjälp.
Avstånd framåt
E visar den adaptiva farthållarens
inställning för avstånd framåt eller
kollisionsvarningens tidskänslighet
med fyllda avståndsstaplar.
Adaptiv farthållare 3 182.
Kollisionsvarning 3 190.Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för
drift.
Blinkar gult
Systemet känner av ett oavsiktligt
filbyte.
Parkeringshjälp medultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.

106Instrument och reglageUltraljudssensorer för parkerings‐hjälp 3 195.
Elektronisk
stabilitetskontroll av
n lyser gult.
Systemet är deaktiverat.
Elektronisk
stabilitetsreglering och drivkraftsreglering
b lyser eller blinkar gult.
Lyser Det finns ett fel i systemet. Det är
möjligt att köra vidare. Körstabiliteten
kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
felet.
Blinkar Systemet är aktivt inkopplat. Motor‐effekten kan minskas och bilen kan
automatiskt bromsas in något.Elektronisk stabilitetsreglering
3 175, Drivkraftsreglering 3 175.
Dragkraftskontroll av k lyser gult.
Systemet är deaktiverat.
Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån omedel‐
bart 3 229.
Om kylvätskenivån är tillräcklig,
uppsök en verkstad för att få hjälp.
Förglödning ! lyser gult.
Förglödning av dieselmotorn är akti‐
verad. Den kopplas endast in vid låga
utomhustemperaturer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta
rengöringsprocessen så snart som
möjligt.
Blinkar Filtrets maximala påfyllningsnivå har
uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 162, stopp-
start-system 3 158.
AdBlue
Y blinkar gult.

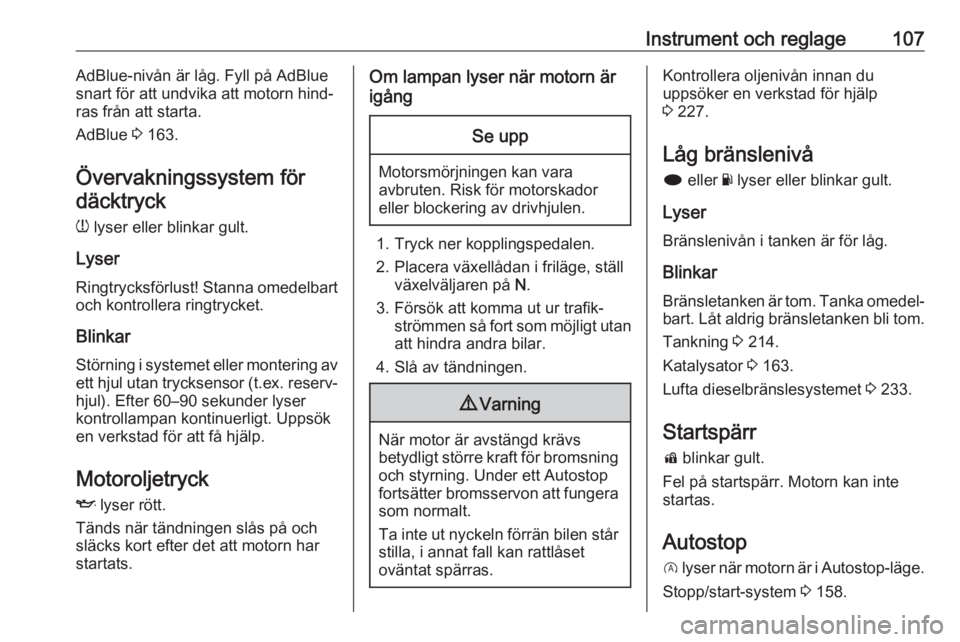

Instrument och reglage107AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 163.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60–90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och släcks kort efter det att motorn harstartats.Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du
uppsöker en verkstad för hjälp
3 227.
Låg bränslenivå
i eller Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom. Tanka omedel‐
bart. Låt aldrig bränsletanken bli tom.
Tankning 3 214.
Katalysator 3 163.
Lufta dieselbränslesystemet 3 233.
Startspärr
d blinkar gult.
Fel på startspärr. Motorn kan inte startas.
Autostop
D lyser när motorn är i Autostop-läge.
Stopp/start-system 3 158.

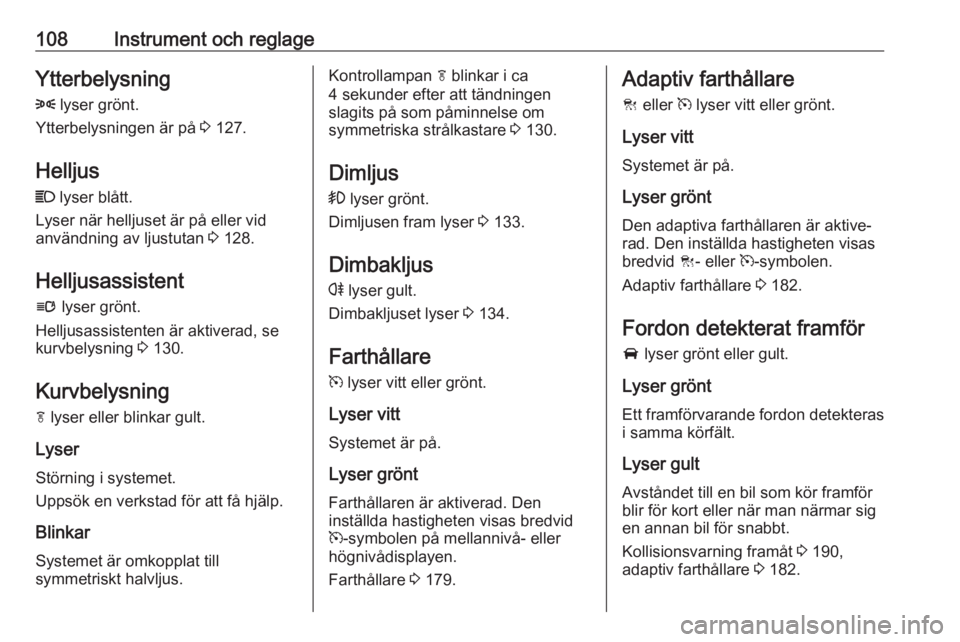

108Instrument och reglageYtterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 127.
Helljus
C lyser blått.
Lyser när helljuset är på eller vid användning av ljustutan 3 128.
Helljusassistent l lyser grönt.
Helljusassistenten är aktiverad, se kurvbelysning 3 130.
Kurvbelysning
f lyser eller blinkar gult.
Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar
Systemet är omkopplat till
symmetriskt halvljus.Kontrollampan f blinkar i ca
4 sekunder efter att tändningen
slagits på som påminnelse om
symmetriska strålkastare 3 130.
Dimljus > lyser grönt.
Dimljusen fram lyser 3 133.
Dimbakljus
r lyser gult.
Dimbakljuset lyser 3 134.
Farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt Farthållaren är aktiverad. Den
inställda hastigheten visas bredvid
m -symbolen på mellannivå- eller
högnivådisplayen.
Farthållare 3 179.Adaptiv farthållare
C eller m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt Den adaptiva farthållaren är aktive‐
rad. Den inställda hastigheten visas
bredvid C- eller m-symbolen.
Adaptiv farthållare 3 182.
Fordon detekterat framför A lyser grönt eller gult.
Lyser grönt
Ett framförvarande fordon detekteras
i samma körfält.
Lyser gult
Avståndet till en bil som kör framför
blir för kort eller när man närmar sig
en annan bil för snabbt.
Kollisionsvarning framåt 3 190,
adaptiv farthållare 3 182.
