OPEL INSIGNIA 2017 Instruktionsbok

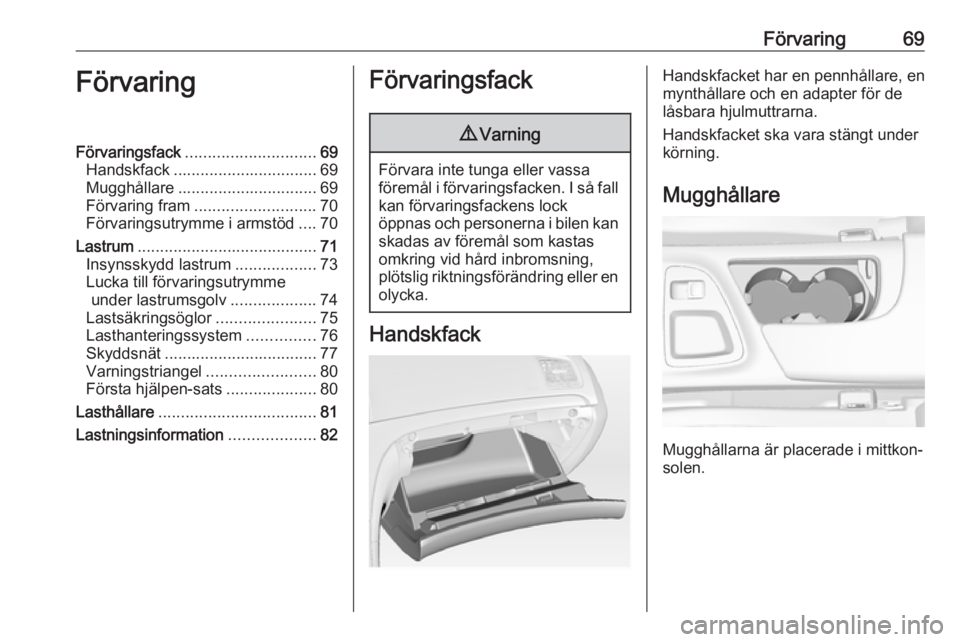

Förvaring69FörvaringFörvaringsfack............................. 69
Handskfack ................................ 69
Mugghållare ............................... 69
Förvaring fram ........................... 70
Förvaringsutrymme i armstöd ....70
Lastrum ........................................ 71
Insynsskydd lastrum ..................73
Lucka till förvaringsutrymme under lastrumsgolv ...................74
Lastsäkringsöglor ......................75
Lasthanteringssystem ...............76
Skyddsnät .................................. 77
Varningstriangel ........................80
Första hjälpen-sats ....................80
Lasthållare ................................... 81
Lastningsinformation ...................82Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Handskfacket har en pennhållare, en
mynthållare och en adapter för de
låsbara hjulmuttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

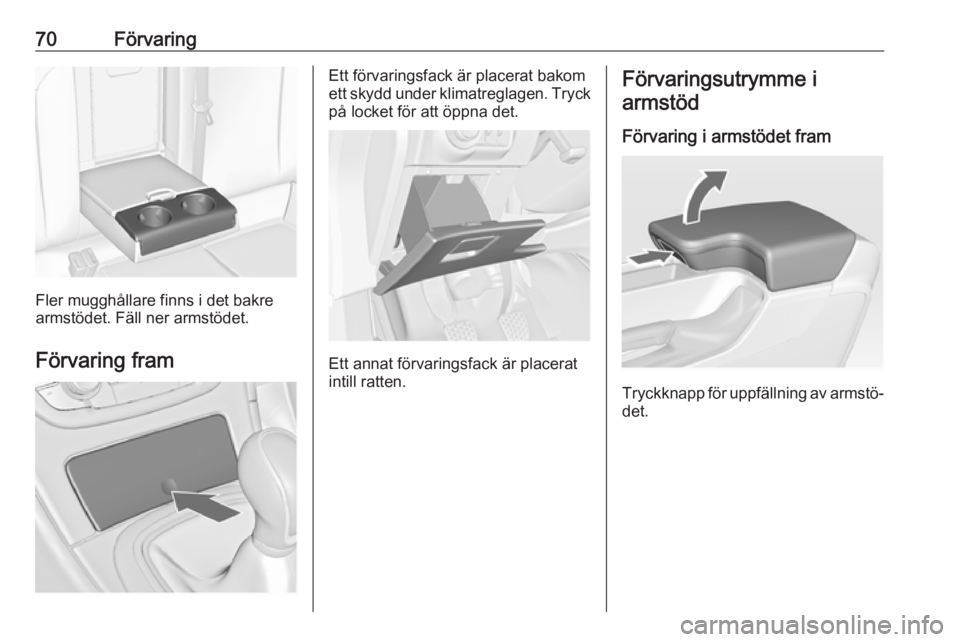

70Förvaring
Fler mugghållare finns i det bakre
armstödet. Fäll ner armstödet.
Förvaring fram
Ett förvaringsfack är placerat bakom
ett skydd under klimatreglagen. Tryck
på locket för att öppna det.
Ett annat förvaringsfack är placerat
intill ratten.
Förvaringsutrymme i
armstöd
Förvaring i armstödet fram
Tryckknapp för uppfällning av armstö‐ det.

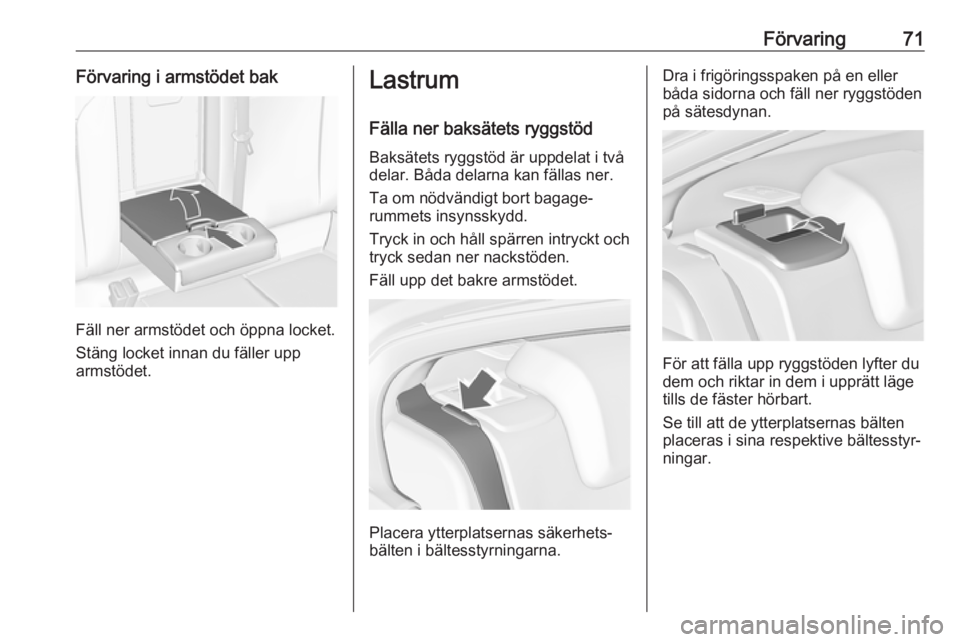

Förvaring71Förvaring i armstödet bak
Fäll ner armstödet och öppna locket.
Stäng locket innan du fäller upp
armstödet.
Lastrum
Fälla ner baksätets ryggstöd Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Ta om nödvändigt bort bagage‐
rummets insynsskydd.
Tryck in och håll spärren intryckt och
tryck sedan ner nackstöden.
Fäll upp det bakre armstödet.
Placera ytterplatsernas säkerhets‐
bälten i bältesstyrningarna.
Dra i frigöringsspaken på en eller
båda sidorna och fäll ner ryggstöden
på sätesdynan.
För att fälla upp ryggstöden lyfter du
dem och riktar in dem i upprätt läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.

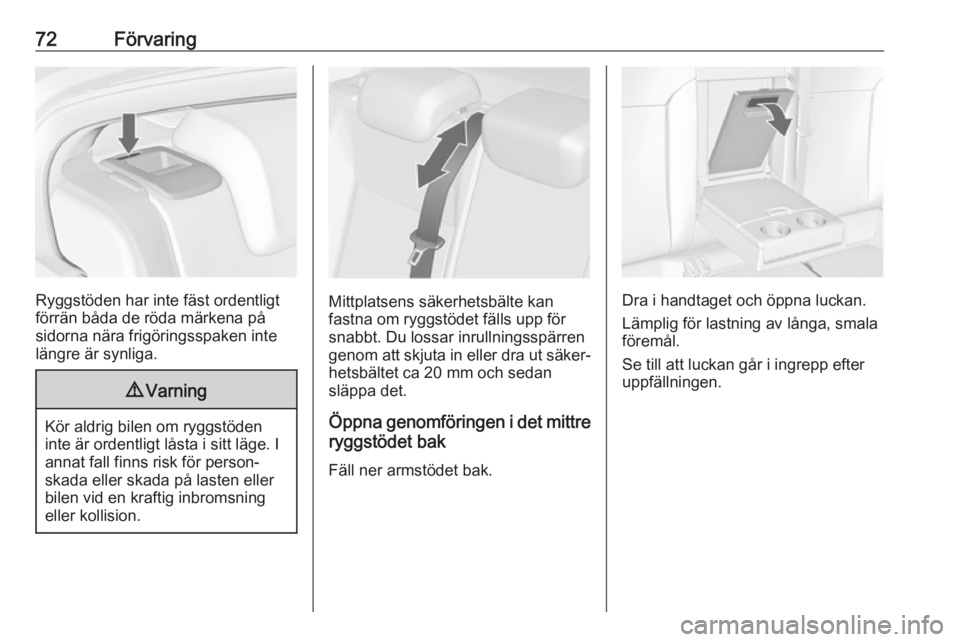

72Förvaring
Ryggstöden har inte fäst ordentligt
förrän båda de röda märkena på
sidorna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Öppna genomföringen i det mittre ryggstödet bak
Fäll ner armstödet bak.Dra i handtaget och öppna luckan.
Lämplig för lastning av långa, smala föremål.
Se till att luckan går i ingrepp efter
uppfällningen.

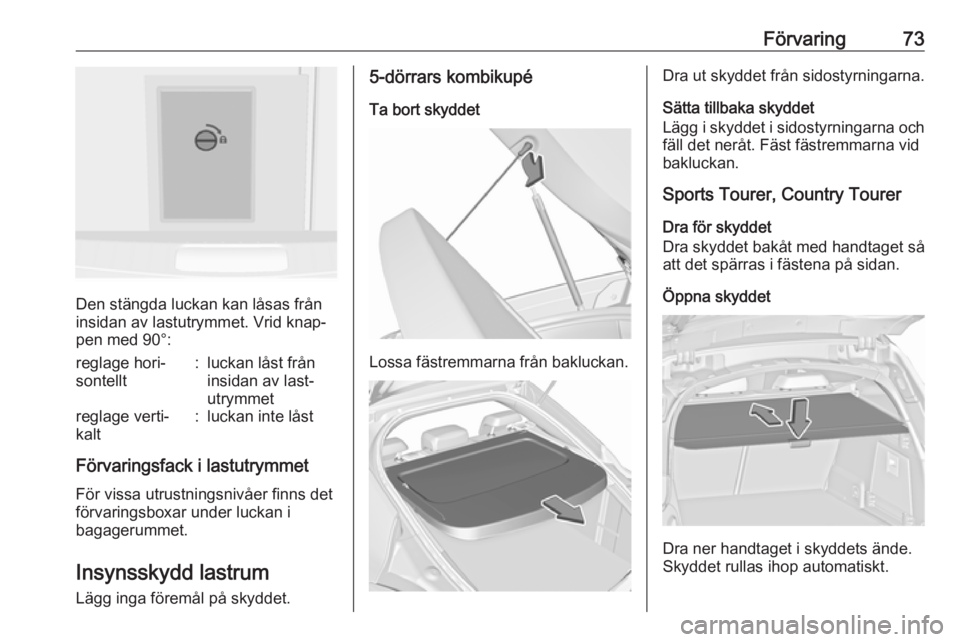

Förvaring73
Den stängda luckan kan låsas från
insidan av lastutrymmet. Vrid knap‐ pen med 90°:
reglage hori‐
sontellt:luckan låst från
insidan av last‐
utrymmetreglage verti‐
kalt:luckan inte låst
Förvaringsfack i lastutrymmet
För vissa utrustningsnivåer finns det
förvaringsboxar under luckan i
bagagerummet.
Insynsskydd lastrum Lägg inga föremål på skyddet.
5-dörrars kombikupé
Ta bort skyddet
Lossa fästremmarna från bakluckan.
Dra ut skyddet från sidostyrningarna.
Sätta tillbaka skyddet
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna vid
bakluckan.
Sports Tourer, Country Tourer
Dra för skyddet
Dra skyddet bakåt med handtaget så att det spärras i fästena på sidan.
Öppna skyddet
Dra ner handtaget i skyddets ände.
Skyddet rullas ihop automatiskt.

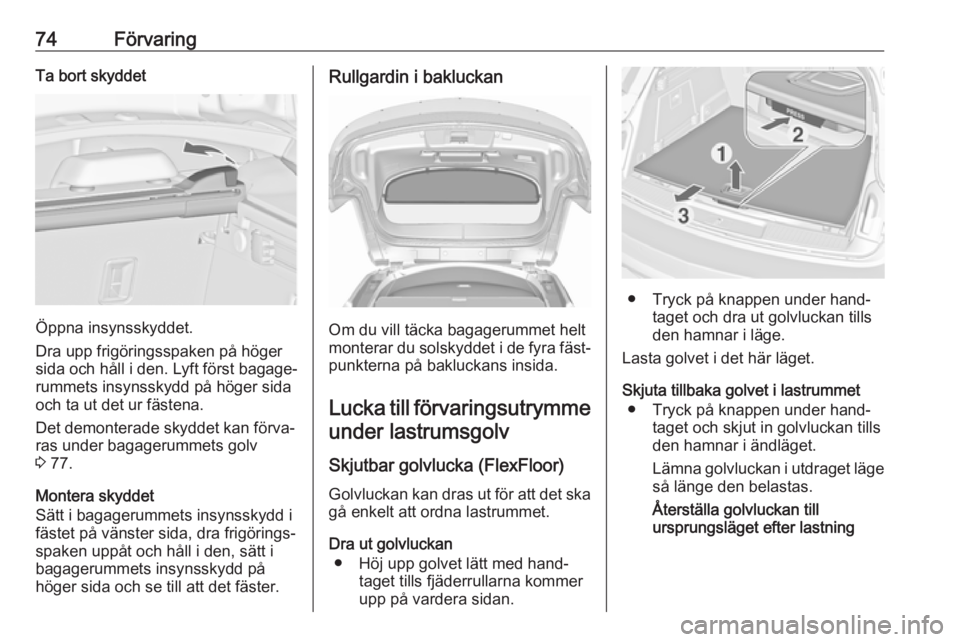

74FörvaringTa bort skyddet
Öppna insynsskyddet.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft först bagage‐
rummets insynsskydd på höger sida och ta ut det ur fästena.
Det demonterade skyddet kan förva‐
ras under bagagerummets golv
3 77.
Montera skyddet
Sätt i bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll i den, sätt i
bagagerummets insynsskydd på
höger sida och se till att det fäster.
Rullgardin i bakluckan
Om du vill täcka bagagerummet helt
monterar du solskyddet i de fyra fäst‐ punkterna på bakluckans insida.
Lucka till förvaringsutrymme under lastrumsgolv
Skjutbar golvlucka (FlexFloor) Golvluckan kan dras ut för att det ska
gå enkelt att ordna lastrummet.
Dra ut golvluckan ● Höj upp golvet lätt med hand‐ taget tills fjäderrullarna kommer
upp på vardera sidan.
● Tryck på knappen under hand‐ taget och dra ut golvluckan tills
den hamnar i läge.
Lasta golvet i det här läget.
Skjuta tillbaka golvet i lastrummet ● Tryck på knappen under hand‐ taget och skjut in golvluckan tills
den hamnar i ändläget.
Lämna golvluckan i utdraget läge
så länge den belastas.
Återställa golvluckan till
ursprungsläget efter lastning

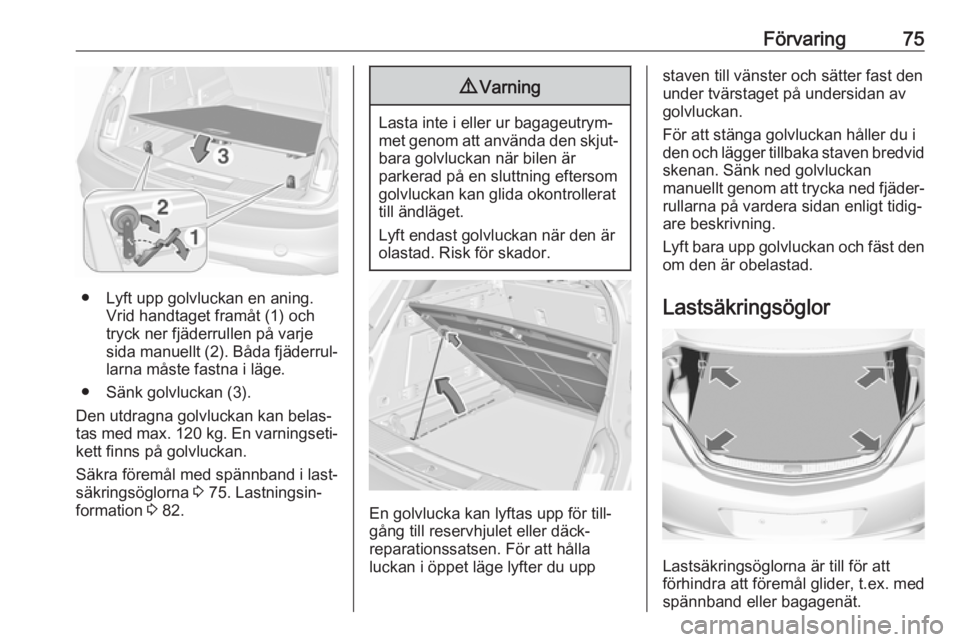

Förvaring75
● Lyft upp golvluckan en aning.Vrid handtaget framåt (1) och
tryck ner fjäderrullen på varje
sida manuellt (2). Båda fjäderrul‐
larna måste fastna i läge.
● Sänk golvluckan (3).
Den utdragna golvluckan kan belas‐
tas med max. 120 kg. En varningseti‐
kett finns på golvluckan.
Säkra föremål med spännband i last‐
säkringsöglorna 3 75. Lastningsin‐
formation 3 82.
9 Varning
Lasta inte i eller ur bagageutrym‐
met genom att använda den skjut‐
bara golvluckan när bilen är
parkerad på en sluttning eftersom
golvluckan kan glida okontrollerat
till ändläget.
Lyft endast golvluckan när den är
olastad. Risk för skador.
En golvlucka kan lyftas upp för till‐
gång till reservhjulet eller däck‐
reparationssatsen. För att hålla
luckan i öppet läge lyfter du upp
staven till vänster och sätter fast den
under tvärstaget på undersidan av
golvluckan.
För att stänga golvluckan håller du i
den och lägger tillbaka staven bredvid skenan. Sänk ned golvluckan
manuellt genom att trycka ned fjäder‐
rullarna på vardera sidan enligt tidig‐ are beskrivning.
Lyft bara upp golvluckan och fäst den om den är obelastad.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.

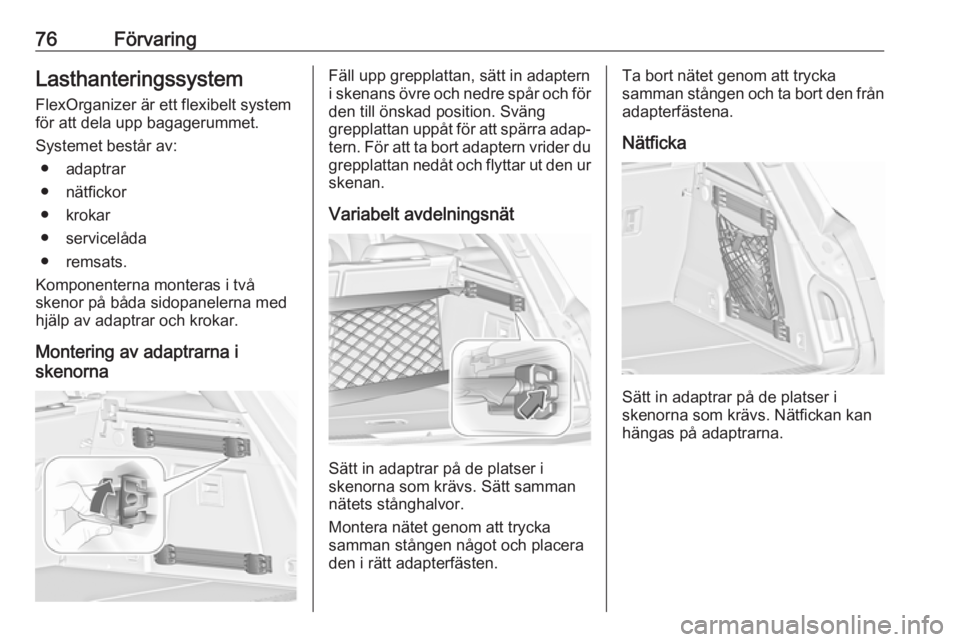

76FörvaringLasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● adaptrar
● nätfickor
● krokar
● servicelåda
● remsats.
Komponenterna monteras i två
skenor på båda sidopanelerna med
hjälp av adaptrar och krokar.
Montering av adaptrarna i
skenornaFäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. För att ta bort adaptern vrider du
grepplattan nedåt och flyttar ut den ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i
skenorna som krävs. Sätt samman nätets stånghalvor.
Montera nätet genom att trycka
samman stången något och placera
den i rätt adapterfästen.
Ta bort nätet genom att trycka
samman stången och ta bort den från
adapterfästena.
Nätficka
Sätt in adaptrar på de platser i
skenorna som krävs. Nätfickan kan
hängas på adaptrarna.

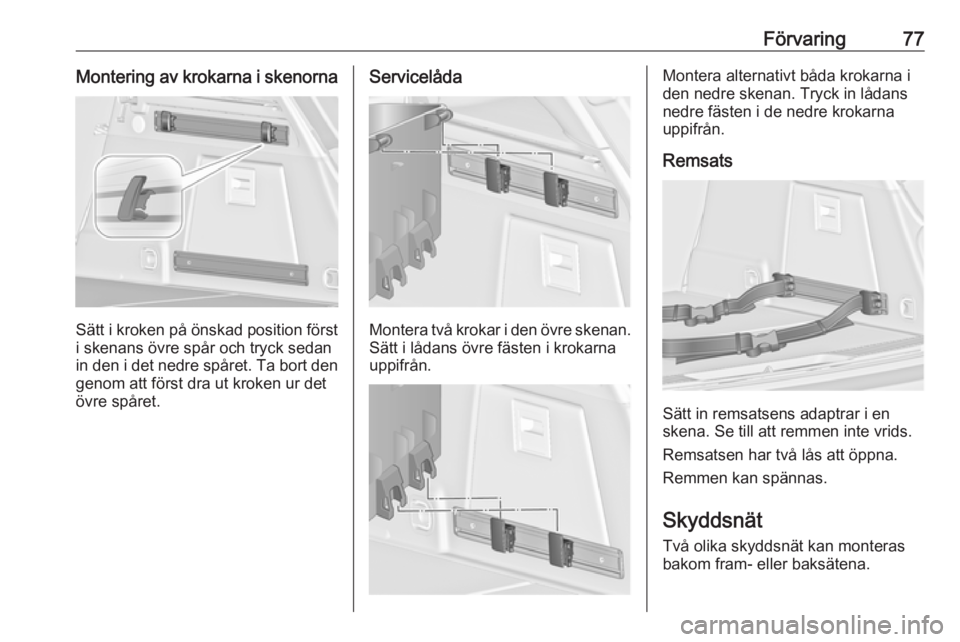

Förvaring77Montering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.
Montera alternativt båda krokarna i
den nedre skenan. Tryck in lådans
nedre fästen i de nedre krokarna
uppifrån.
Remsats
Sätt in remsatsens adaptrar i en
skena. Se till att remmen inte vrids.
Remsatsen har två lås att öppna.
Remmen kan spännas.
Skyddsnät Två olika skyddsnät kan monteras
bakom fram- eller baksätena.

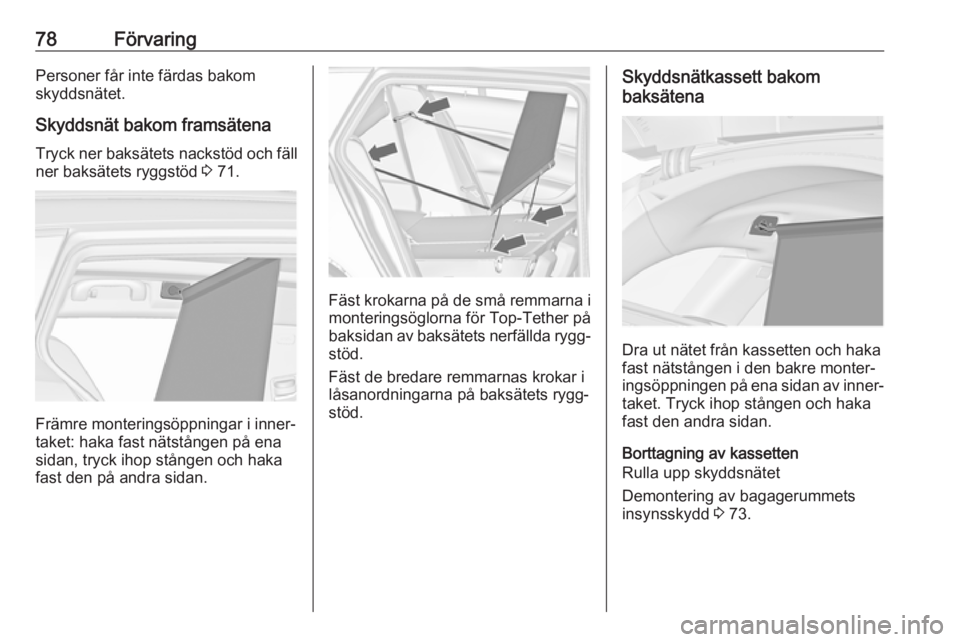

78FörvaringPersoner får inte färdas bakom
skyddsnätet.
Skyddsnät bakom framsätena
Tryck ner baksätets nackstöd och fäll ner baksätets ryggstöd 3 71.
Främre monteringsöppningar i inner‐
taket: haka fast nätstången på ena
sidan, tryck ihop stången och haka
fast den på andra sidan.
Fäst krokarna på de små remmarna i
monteringsöglorna för Top-Tether på
baksidan av baksätets nerfällda rygg‐
stöd.
Fäst de bredare remmarnas krokar i
låsanordningarna på baksätets rygg‐
stöd.
Skyddsnätkassett bakom
baksätena
Dra ut nätet från kassetten och haka
fast nätstången i den bakre monter‐ ingsöppningen på ena sidan av inner‐
taket. Tryck ihop stången och haka
fast den andra sidan.
Borttagning av kassetten
Rulla upp skyddsnätet
Demontering av bagagerummets
insynsskydd 3 73.
