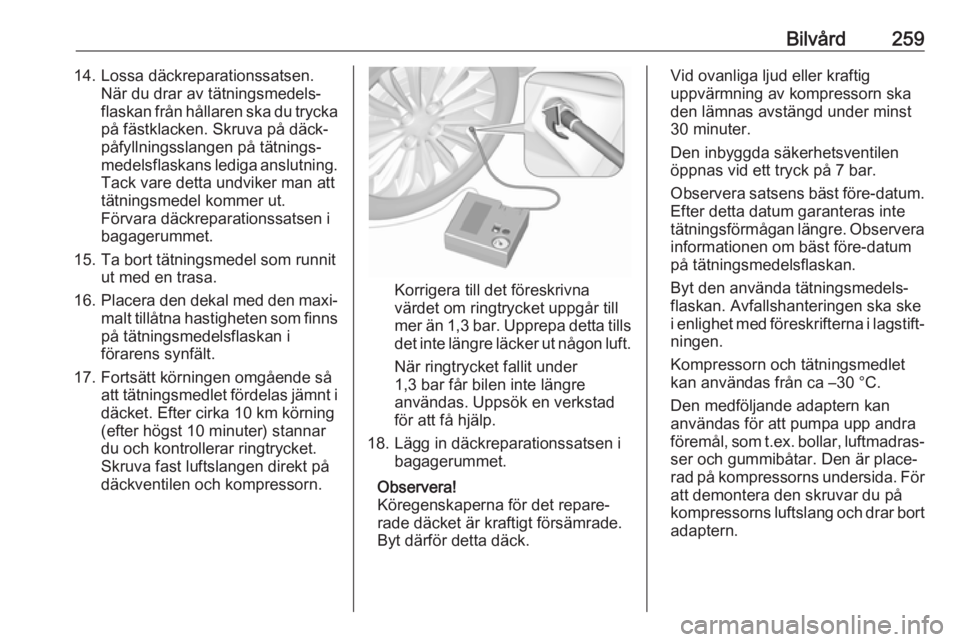

Bilvård25914. Lossa däckreparationssatsen.När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka på fästklacken. Skruva på däck‐
påfyllningsslangen på tätnings‐
medelsflaskans lediga anslutning.
Tack vare detta undviker man att
tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns
på tätningsmedelsflaskan i
förarens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter cirka 10 km körning
(efter högst 10 minuter) stannar
du och kontrollerar ringtrycket.
Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna
värdet om ringtrycket uppgår till
mer än 1,3 bar. Upprepa detta tills
det inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre
användas. Uppsök en verkstad
för att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐ rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig
uppvärmning av kompressorn ska
den lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen
öppnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lagstift‐ ningen.
Kompressorn och tätningsmedlet
kan användas från ca –30 °C.
Den medföljande adaptern kan
användas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐
ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort adaptern.

260BilvårdByta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 256.
Förbered på följande sätt och följ anvisningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert
underlag. Ställ framhjulen i rakt‐
framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 262.
● Byt aldrig flera hjul samtidigt. ● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
● Domkraften är underhållsfri.
● På mjukt underlag placerar du en
stadig platta (högst 1 cm tjock)
under domkraften.
● Ta ut tunga föremål ur bilen innan
du hissar upp den.
● I den upplyfta bilen får inga personer eller djur befinna sig.● Kryp inte under den upplyfta bilen.
● Starta inte motorn när bilen är upplyft.
● Rengör hjulmuttrar och gängor med en ren trasa innan du
monterar hjulet.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem.
Stålfälgar med hjulsida: Dra av
hjulsidan.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda
fälgen.
2. Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter
ordentligt. Lossa sedan varje hjul‐
mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först
adaptern till de låsbara hjulmutt‐
rarna på mutterns huvud innan du sätter hjulnyckeln på plats. Adap‐
tern är placerad i handskfacket.

Bilvård261

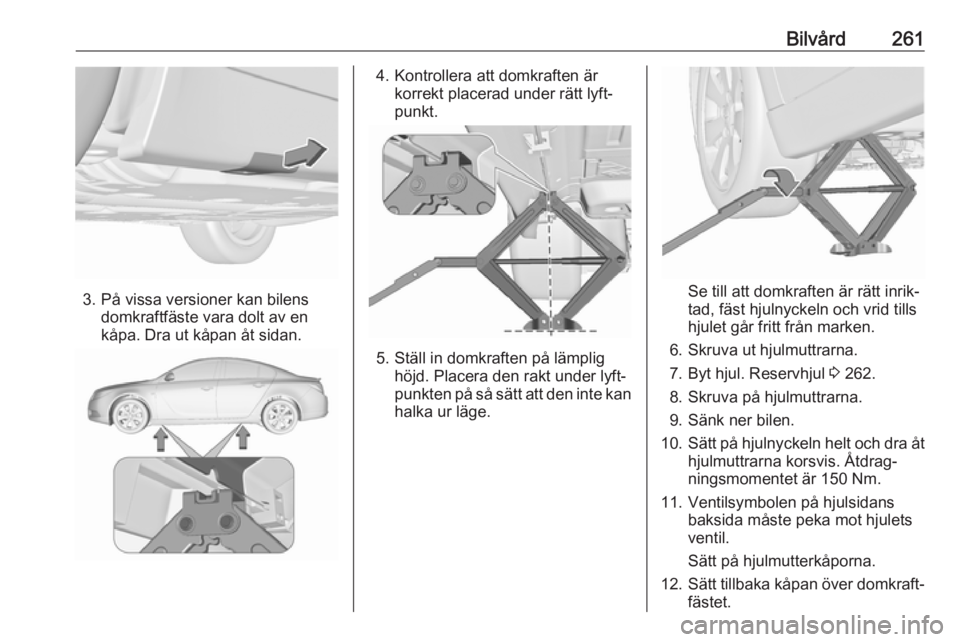

3. På vissa versioner kan bilensdomkraftfäste vara dolt av en
kåpa. Dra ut kåpan åt sidan.
4. Kontrollera att domkraften är korrekt placerad under rätt lyft‐
punkt.
5. Ställ in domkraften på lämplig höjd. Placera den rakt under lyft‐
punkten på så sätt att den inte kan
halka ur läge.
Se till att domkraften är rätt inrik‐
tad, fäst hjulnyckeln och vrid tills
hjulet går fritt från marken.
6. Skruva ut hjulmuttrarna. 7. Byt hjul. Reservhjul 3 262.
8. Skruva på hjulmuttrarna.
9. Sänk ner bilen.
10. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 150 Nm.
11. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
12. Sätt tillbaka kåpan över domkraft‐
fästet.

262Bilvård13. Stuva undan och skruva fast detutbytta hjulet 3 262, bilverktygen
3 250 och adaptern för låsning av
hjulmuttrarna 3 69.
14. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnasåtdragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.

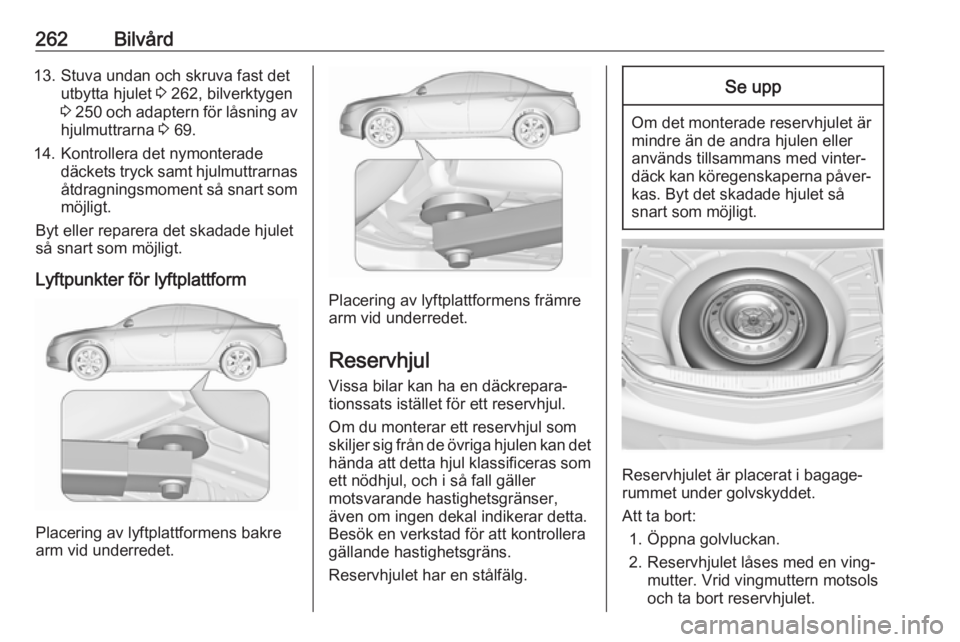

Lyftpunkter för lyftplattform
Placering av lyftplattformens bakre
arm vid underredet.
Placering av lyftplattformens främre
arm vid underredet.
Reservhjul Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul, och i så fall gäller
motsvarande hastighetsgränser,
även om ingen dekal indikerar detta.
Besök en verkstad för att kontrollera
gällande hastighetsgräns.
Reservhjulet har en stålfälg.
Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet är placerat i bagage‐
rummet under golvskyddet.
Att ta bort: 1. Öppna golvluckan.
2. Reservhjulet låses med en ving‐ mutter. Vrid vingmuttern motsols
och ta bort reservhjulet.

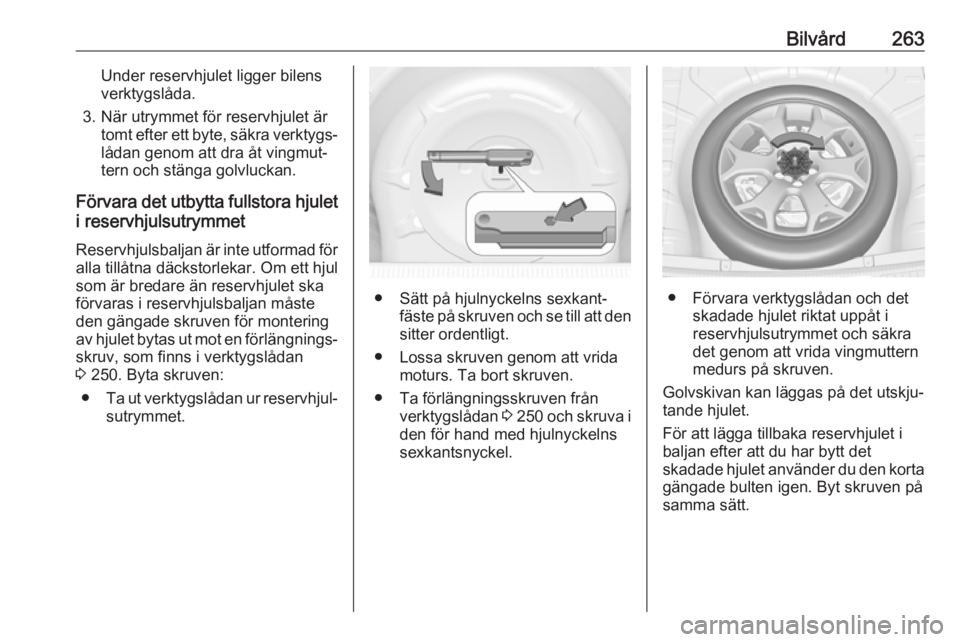

Bilvård263Under reservhjulet ligger bilens
verktygslåda.
3. När utrymmet för reservhjulet är tomt efter ett byte, säkra verktygs‐
lådan genom att dra åt vingmut‐
tern och stänga golvluckan.
Förvara det utbytta fullstora hjulet i reservhjulsutrymmet
Reservhjulsbaljan är inte utformad för
alla tillåtna däckstorlekar. Om ett hjul
som är bredare än reservhjulet ska
förvaras i reservhjulsbaljan måste
den gängade skruven för montering
av hjulet bytas ut mot en förlängnings‐ skruv, som finns i verktygslådan
3 250. Byta skruven:
● Ta ut verktygslådan ur reservhjul‐
sutrymmet.
● Sätt på hjulnyckelns sexkant‐ fäste på skruven och se till att densitter ordentligt.
● Lossa skruven genom att vrida moturs. Ta bort skruven.
● Ta förlängningsskruven från verktygslådan 3 250 och skruva i
den för hand med hjulnyckelns
sexkantsnyckel.● Förvara verktygslådan och det skadade hjulet riktat uppåt i
reservhjulsutrymmet och säkra
det genom att vrida vingmuttern
medurs på skruven.
Golvskivan kan läggas på det utskju‐ tande hjulet.
För att lägga tillbaka reservhjulet i
baljan efter att du har bytt det
skadade hjulet använder du den korta gängade bulten igen. Byt skruven på
samma sätt.

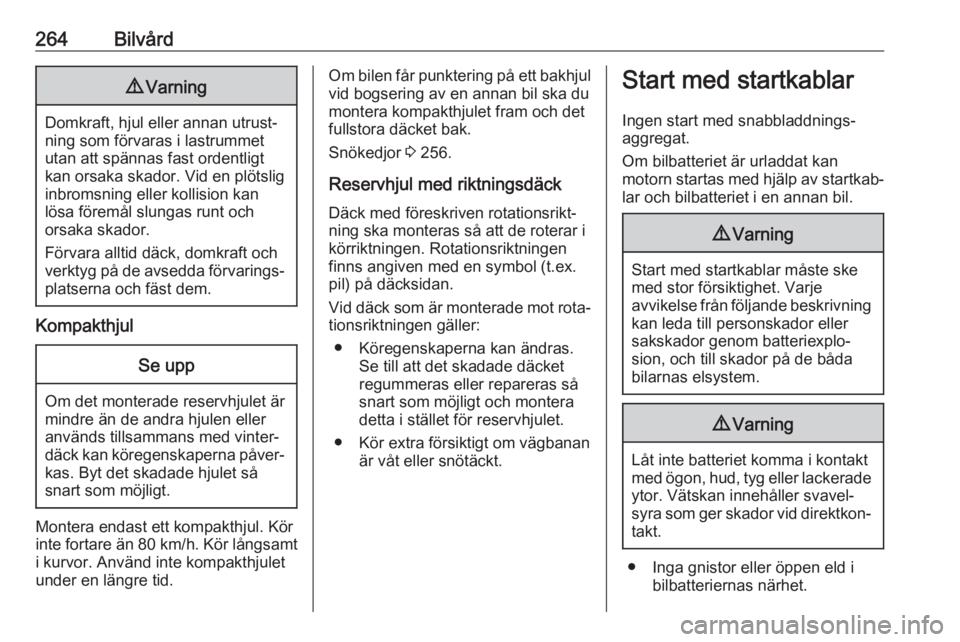

264Bilvård9Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och
orsaka skador.
Förvara alltid däck, domkraft och
verktyg på de avsedda förvarings‐ platserna och fäst dem.
Kompakthjul
Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Montera endast ett kompakthjul. Kör
inte fortare än 80 km/h. Kör långsamt
i kurvor. Använd inte kompakthjulet
under en längre tid.
Om bilen får punktering på ett bakhjul vid bogsering av en annan bil ska du
montera kompakthjulet fram och det
fullstora däcket bak.
Snökedjor 3 256.
Reservhjul med riktningsdäck
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Vid däck som är monterade mot rota‐ tionsriktningen gäller:
● Köregenskaperna kan ändras. Se till att det skadade däcket
regummeras eller repareras så
snart som möjligt och montera
detta i stället för reservhjulet.
● Kör extra försiktigt om vägbanan är våt eller snötäckt.Start med startkablar
Ingen start med snabbladdnings‐
aggregat.
Om bilbatteriet är urladdat kan
motorn startas med hjälp av startkab‐ lar och bilbatteriet i en annan bil.9 Varning
Start med startkablar måste ske
med stor försiktighet. Varje
avvikelse från följande beskrivning kan leda till personskador eller
sakskador genom batteriexplo‐
sion, och till skador på de båda
bilarnas elsystem.
9 Varning
Låt inte batteriet komma i kontakt
med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel‐
syra som ger skador vid direktkon‐
takt.
● Inga gnistor eller öppen eld i bilbatteriernas närhet.

Bilvård265● Ett urladdat bilbatteri kan frysaredan vid en temperatur på 0 °C.
Frosta av det frysta batteriet
innan du ansluter startkablarna.
● Använd skyddsglasögon vid arbeten med bilbatterier.
● Använd ett hjälpbatteri med samma spänning (12 volt). Dess
kapacitet (Ah) får inte vara
mycket mindre än det urladdade
bilbatteriets kapacitet.
● Använd startkablar med isole‐ rade polklämmor och ett tvärsnitt
på minst 16 mm 2
(på diesel‐
motorer 25 mm 2
).
● Koppla inte från det urladdade bilbatteriet från bilens elektriska
nät.
● Koppla från onödiga ström‐ förbrukare.
● Stå inte lutad över bilbatteriet under startförloppet.
● Hjälpkablarnas polklämmor får inte beröra varandra.
● Bilarna får inte komma i kontakt med varandra när starthjälp ges.● Dra åt parkeringsbromsen.Växellådan i friläge. Automatisk
växellåda i läget P.
● Om det finns en kåpa över bilbat‐
teriet, ta bort den om batteriet skaladdas eller bilen ska startas med
startkablar. Lyft upp kåpan i
bakänden och haka loss den i
framänden.
● Öppna pluspolens skyddskåpor på båda bilbatterierna.

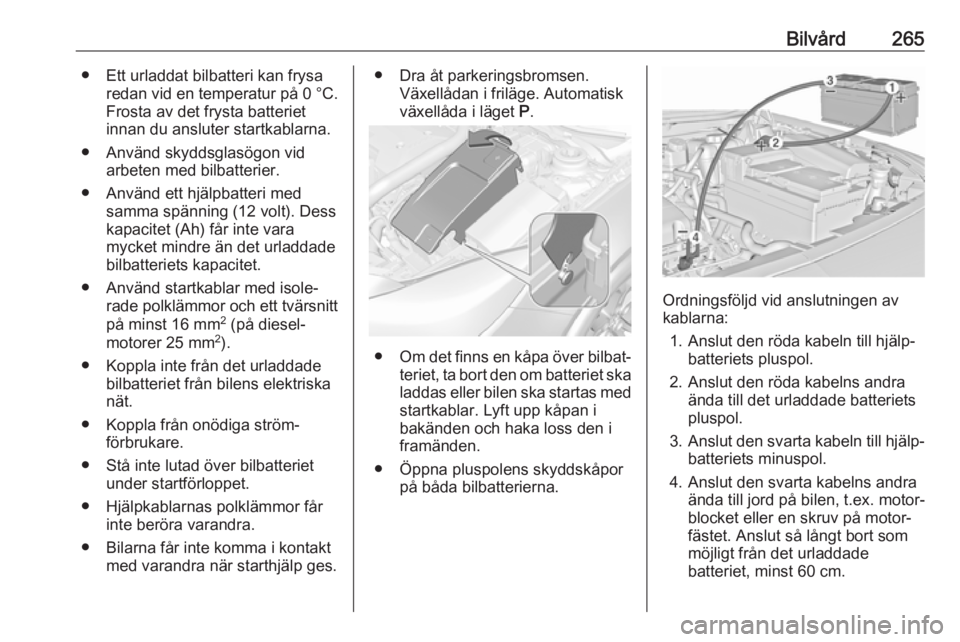

Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälp‐ batteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batterietspluspol.
3. Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motor‐
blocket eller en skruv på motor‐
fästet. Anslut så långt bort som
möjligt från det urladdade
batteriet, minst 60 cm.

266BilvårdLägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.

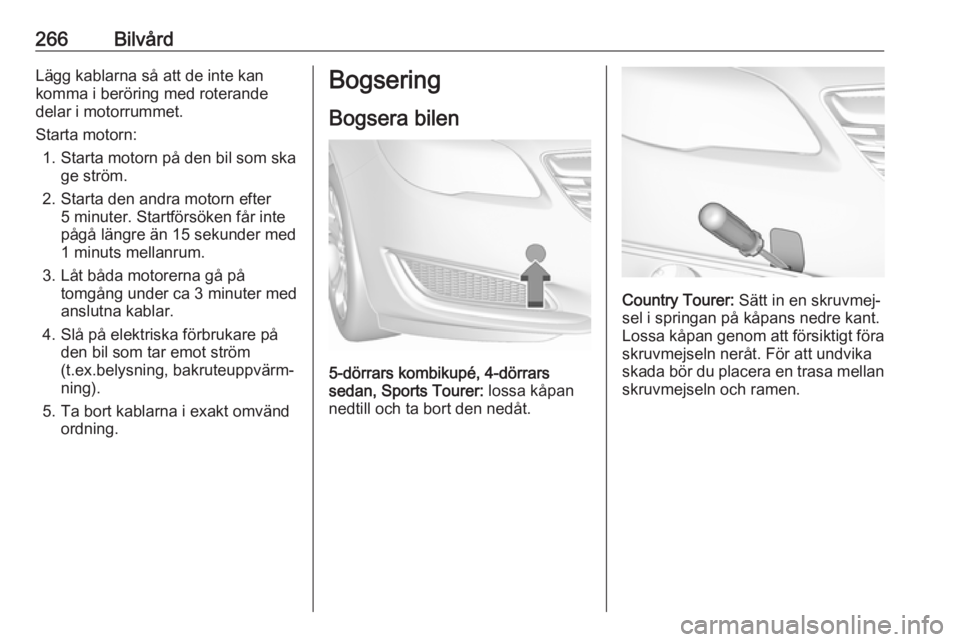

Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter 5 minuter. Startförsöken får inte
pågå längre än 15 sekunder med
1 minuts mellanrum.
3. Låt båda motorerna gå på tomgång under ca 3 minuter med
anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström
(t.ex.belysning, bakruteuppvärm‐
ning).
5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
5-dörrars kombikupé, 4-dörrars
sedan, Sports Tourer: lossa kåpan
nedtill och ta bort den nedåt.
Country Tourer: Sätt in en skruvmej‐
sel i springan på kåpans nedre kant. Lossa kåpan genom att försiktigt föra
skruvmejseln neråt. För att undvika
skada bör du placera en trasa mellan
skruvmejseln och ramen.

Bilvård267

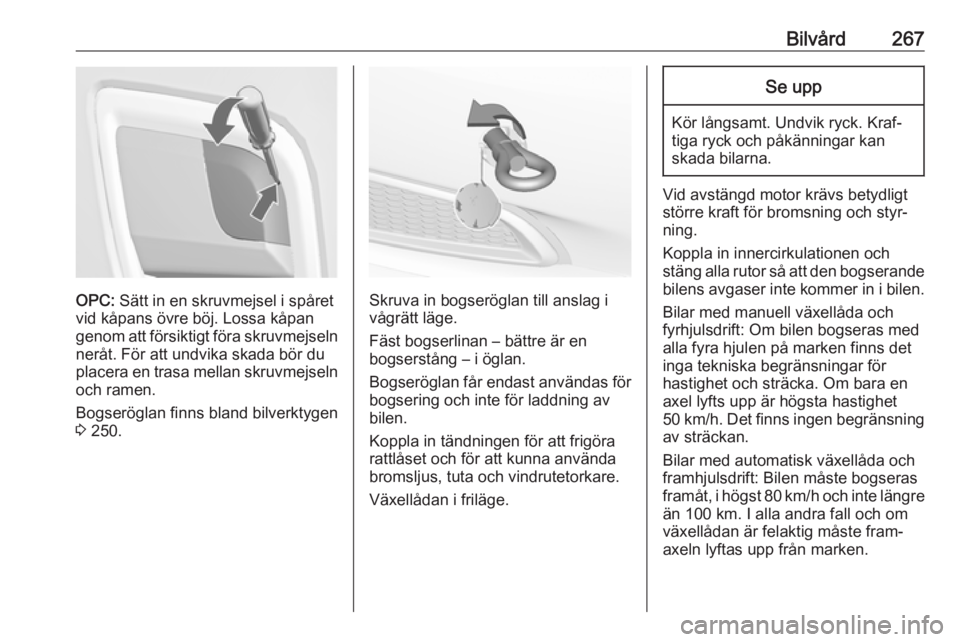

OPC: Sätt in en skruvmejsel i spåret
vid kåpans övre böj. Lossa kåpan
genom att försiktigt föra skruvmejseln
neråt. För att undvika skada bör du
placera en trasa mellan skruvmejseln
och ramen.
Bogseröglan finns bland bilverktygen 3 250.Skruva in bogseröglan till anslag i
vågrätt läge.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning avbilen.
Koppla in tändningen för att frigöra
rattlåset och för att kunna använda
bromsljus, tuta och vindrutetorkare.
Växellådan i friläge.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Vid avstängd motor krävs betydligt
större kraft för bromsning och styr‐
ning.
Koppla in innercirkulationen och
stäng alla rutor så att den bogserande
bilens avgaser inte kommer in i bilen.
Bilar med manuell växellåda och
fyrhjulsdrift: Om bilen bogseras med
alla fyra hjulen på marken finns det
inga tekniska begränsningar för
hastighet och sträcka. Om bara en
axel lyfts upp är högsta hastighet
50 km/h. Det finns ingen begränsning
av sträckan.
Bilar med automatisk växellåda och
framhjulsdrift: Bilen måste bogseras
framåt, i högst 80 km/h och inte längre än 100 km. I alla andra fall och om
växellådan är felaktig måste fram‐
axeln lyftas upp från marken.

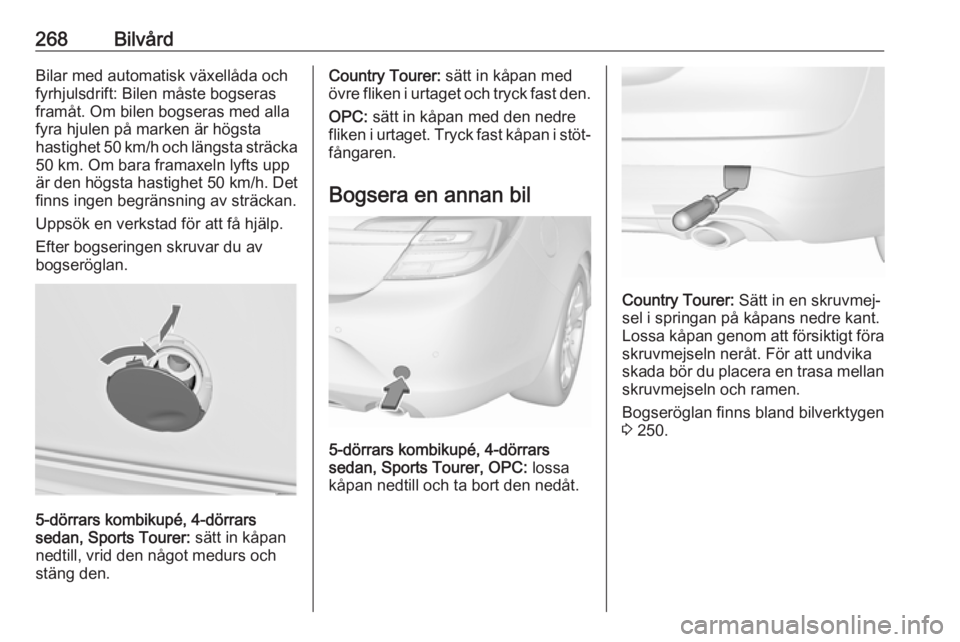

268BilvårdBilar med automatisk växellåda och
fyrhjulsdrift: Bilen måste bogseras
framåt. Om bilen bogseras med alla
fyra hjulen på marken är högsta
hastighet 50 km/h och längsta sträcka
50 km. Om bara framaxeln lyfts upp
är den högsta hastighet 50 km/h. Det
finns ingen begränsning av sträckan.
Uppsök en verkstad för att få hjälp.
Efter bogseringen skruvar du av
bogseröglan.
5-dörrars kombikupé, 4-dörrars
sedan, Sports Tourer: sätt in kåpan
nedtill, vrid den något medurs och
stäng den.
Country Tourer: sätt in kåpan med
övre fliken i urtaget och tryck fast den.
OPC: sätt in kåpan med den nedre
fliken i urtaget. Tryck fast kåpan i stöt‐ fångaren.
Bogsera en annan bil
5-dörrars kombikupé, 4-dörrars
sedan, Sports Tourer, OPC: lossa
kåpan nedtill och ta bort den nedåt.
Country Tourer: Sätt in en skruvmej‐
sel i springan på kåpans nedre kant.
Lossa kåpan genom att försiktigt föra
skruvmejseln neråt. För att undvika
skada bör du placera en trasa mellan
skruvmejseln och ramen.
Bogseröglan finns bland bilverktygen
3 250.
