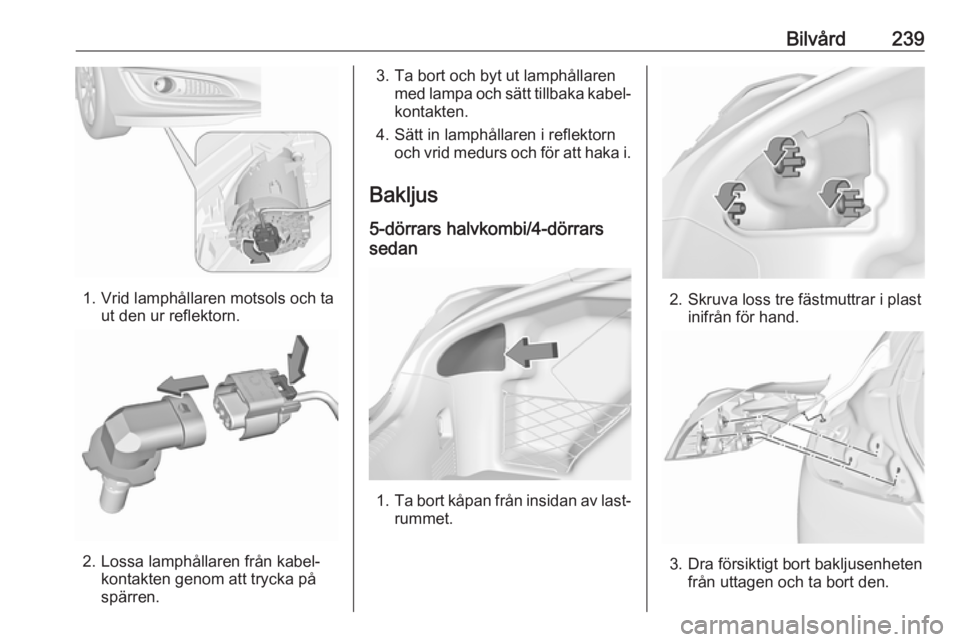

Bilvård239
1. Vrid lamphållaren motsols och taut den ur reflektorn.
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn och vrid medurs och för att haka i.
Bakljus
5-dörrars halvkombi/4-dörrars
sedan
1. Ta bort kåpan från insidan av last‐
rummet.
2. Skruva loss tre fästmuttrar i plast inifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

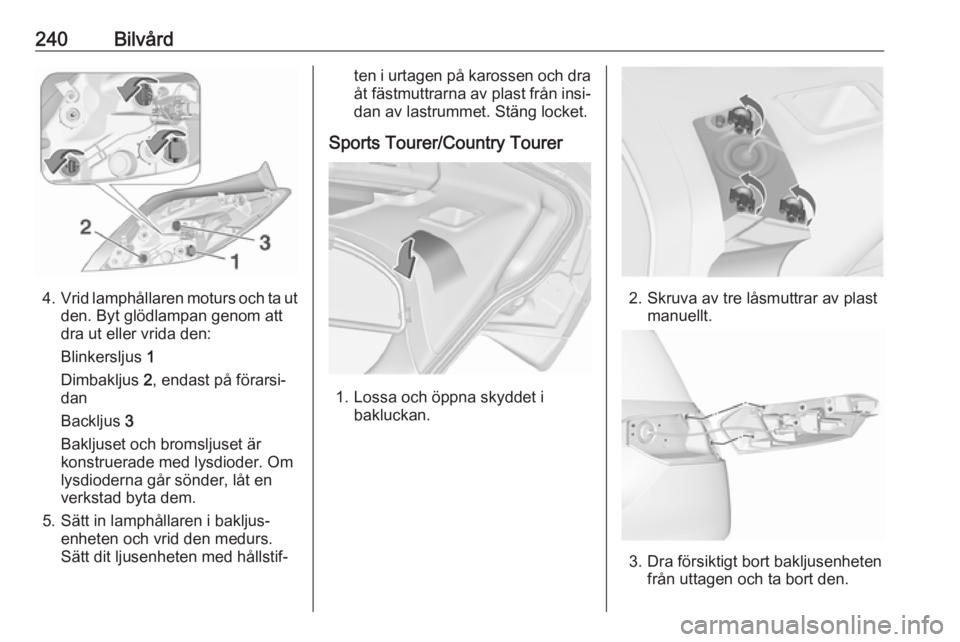

240Bilvård
4.Vrid lamphållaren moturs och ta ut
den. Byt glödlampan genom att
dra ut eller vrida den:
Blinkersljus 1
Dimbakljus 2, endast på förarsi‐
dan
Backljus 3
Bakljuset och bromsljuset är
konstruerade med lysdioder. Om
lysdioderna går sönder, låt en
verkstad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra åt fästmuttrarna av plast från insi‐
dan av lastrummet. Stäng locket.
Sports Tourer/Country Tourer
1. Lossa och öppna skyddet i bakluckan.
2. Skruva av tre låsmuttrar av plast manuellt.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

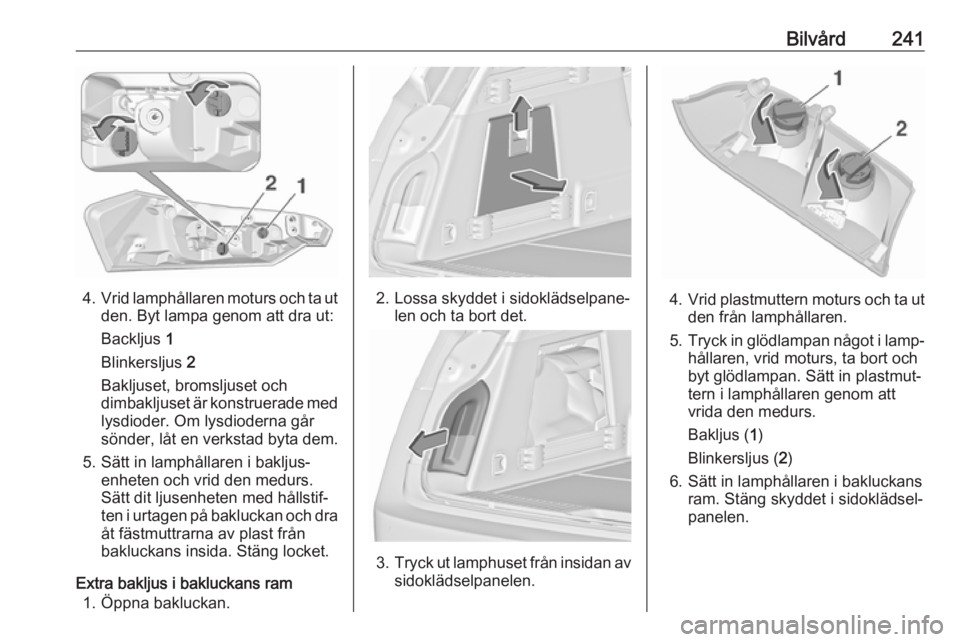

Bilvård241
4.Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
Backljus 1
Blinkersljus 2
Bakljuset, bromsljuset och dimbakljuset är konstruerade med lysdioder. Om lysdioderna går
sönder, låt en verkstad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på bakluckan och dra åt fästmuttrarna av plast från
bakluckans insida. Stäng locket.
Extra bakljus i bakluckans ram 1. Öppna bakluckan.2. Lossa skyddet i sidoklädselpane‐ len och ta bort det.
3.Tryck ut lamphuset från insidan av
sidoklädselpanelen.
4. Vrid plastmuttern moturs och ta ut
den från lamphållaren.
5. Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan. Sätt in plastmut‐
tern i lamphållaren genom att
vrida den medurs.
Bakljus ( 1)
Blinkersljus ( 2)
6. Sätt in lamphållaren i bakluckans ram. Stäng skyddet i sidoklädsel‐
panelen.

242BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Sätt in skruvmejseln i lamphuset, tryck åt sidan och lossa fjädern.

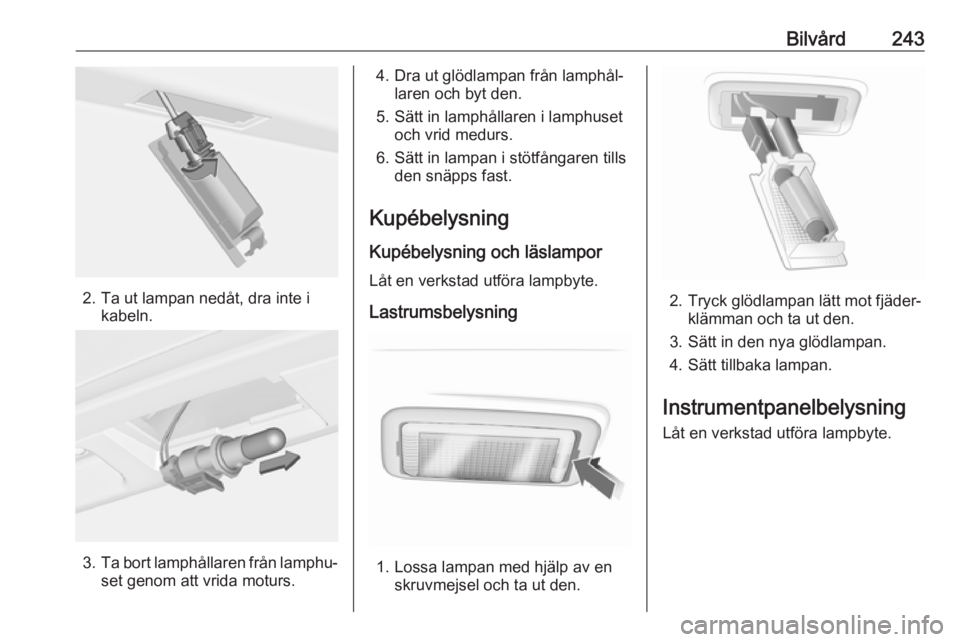

Bilvård243
2. Ta ut lampan nedåt, dra inte ikabeln.
3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.
2. Tryck glödlampan lätt mot fjäder‐klämman och ta ut den.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

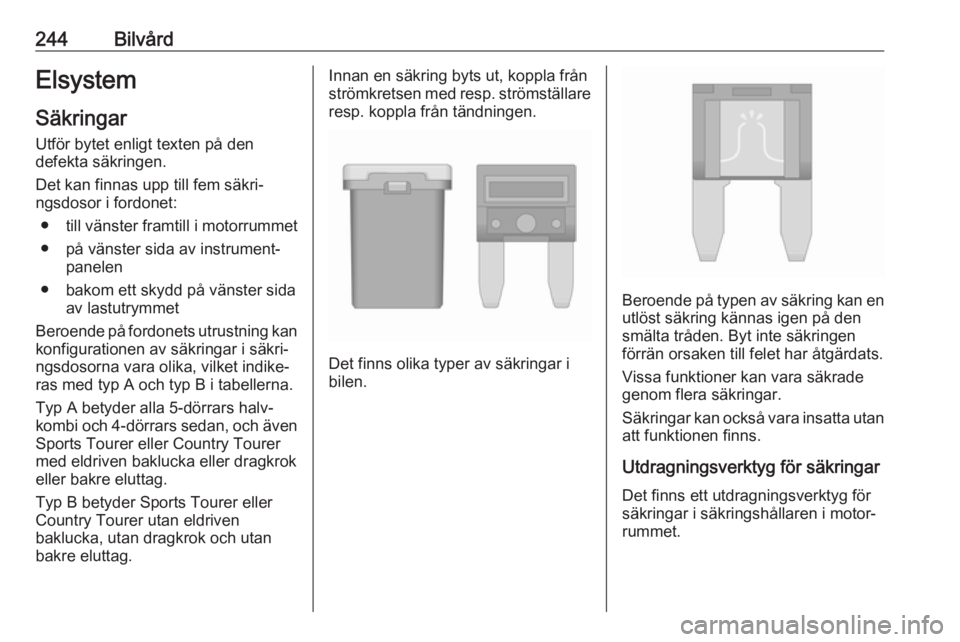

244BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det kan finnas upp till fem säkri‐
ngsdosor i fordonet:
● till vänster framtill i motorrummet● på vänster sida av instrument‐ panelen
● bakom ett skydd på vänster sida av lastutrymmet
Beroende på fordonets utrustning kan konfigurationen av säkringar i säkri‐
ngsdosorna vara olika, vilket indike‐
ras med typ A och typ B i tabellerna.
Typ A betyder alla 5-dörrars halv‐
kombi och 4-dörrars sedan, och även Sports Tourer eller Country Tourer
med eldriven baklucka eller dragkrok
eller bakre eluttag.
Typ B betyder Sports Tourer eller
Country Tourer utan eldriven
baklucka, utan dragkrok och utan
bakre eluttag.Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

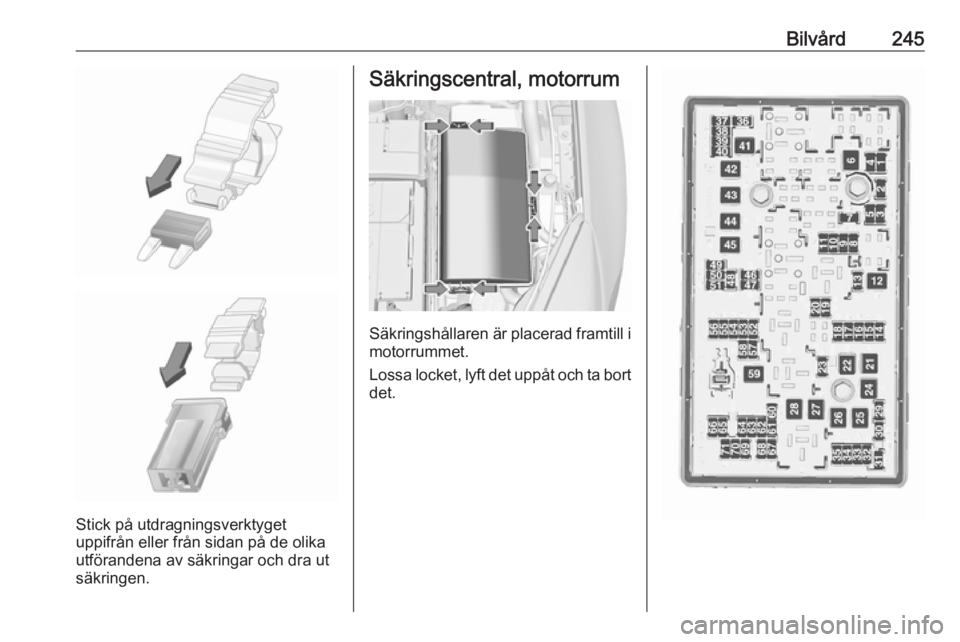

Bilvård245
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

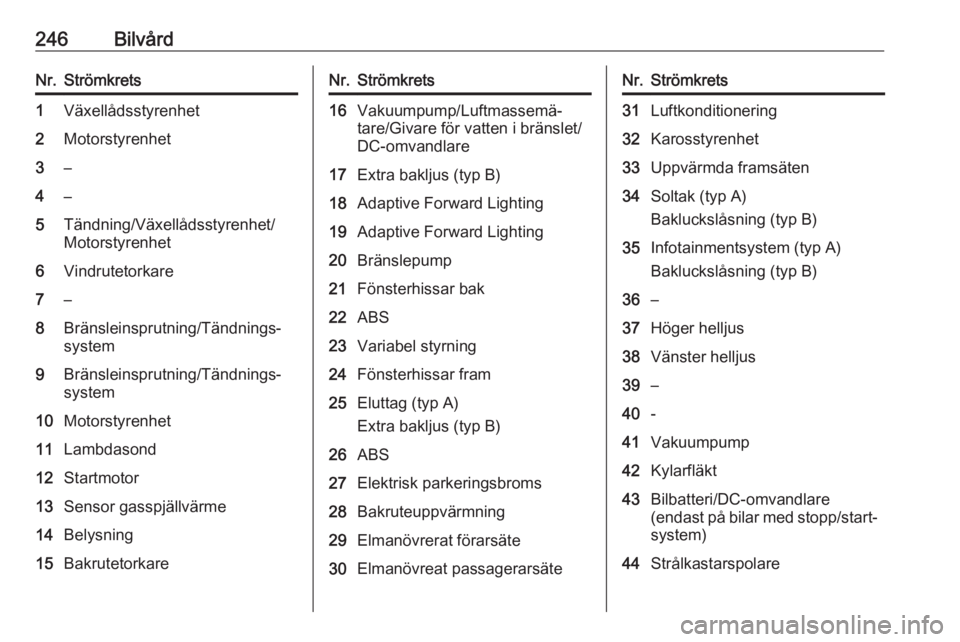

246BilvårdNr.Strömkrets1Växellådsstyrenhet2Motorstyrenhet3–4–5Tändning/Växellådsstyrenhet/
Motorstyrenhet6Vindrutetorkare7–8Bränsleinsprutning/Tändnings‐
system9Bränsleinsprutning/Tändnings‐
system10Motorstyrenhet11Lambdasond12Startmotor13Sensor gasspjällvärme14Belysning15BakrutetorkareNr.Strömkrets16Vakuumpump/Luftmassemä‐
tare/Givare för vatten i bränslet/
DC-omvandlare17Extra bakljus (typ B)18Adaptive Forward Lighting19Adaptive Forward Lighting20Bränslepump21Fönsterhissar bak22ABS23Variabel styrning24Fönsterhissar fram25Eluttag (typ A)
Extra bakljus (typ B)26ABS27Elektrisk parkeringsbroms28Bakruteuppvärmning29Elmanövrerat förarsäte30Elmanövreat passagerarsäteNr.Strömkrets31Luftkonditionering32Karosstyrenhet33Uppvärmda framsäten34Soltak (typ A)
Bakluckslåsning (typ B)35Infotainmentsystem (typ A)
Bakluckslåsning (typ B)36–37Höger helljus38Vänster helljus39–40-41Vakuumpump42Kylarfläkt43Bilbatteri/DC-omvandlare
(endast på bilar med stopp/start- system)44Strålkastarspolare

Bilvård247Nr.Strömkrets45Kylarfläkt46Uttag 87/Huvudrelä47Lambdasond48Dimljus49Höger halvljus50Vänster halvljus51Signalhorn52Tändsystemet53Tändning/Ventilerade framsäten54Tändsystemet55Elfönsterhissar/Spegelinfällning56Vindrutespolare57-58–59Dieselbränslevärmare/Avgasre‐
ningssystem60Spegelvärme61SpegelvärmeNr.Strömkrets62Rattvärme (endast fordon utan
säkringsdosa i lastutrymmet)63Bakrutesensor64Adaptive Forward Lighting65Extrapump (endast bilar med
stopp-start-system)66Bakrutespolare67Styrenhet bränslesystem68–69Bilbatteriets givare70Regnsensor71Bilbatteriets givare
När du bytt de trasiga säkringarna
sätter du säkringscentralens lock på
plats och trycker fast det.
Om säkringscentralens lock inte är ordentligt stängt kan funktionsfel
uppstå.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli‐
karna, fäll ner utrymmet och ta bort
det.

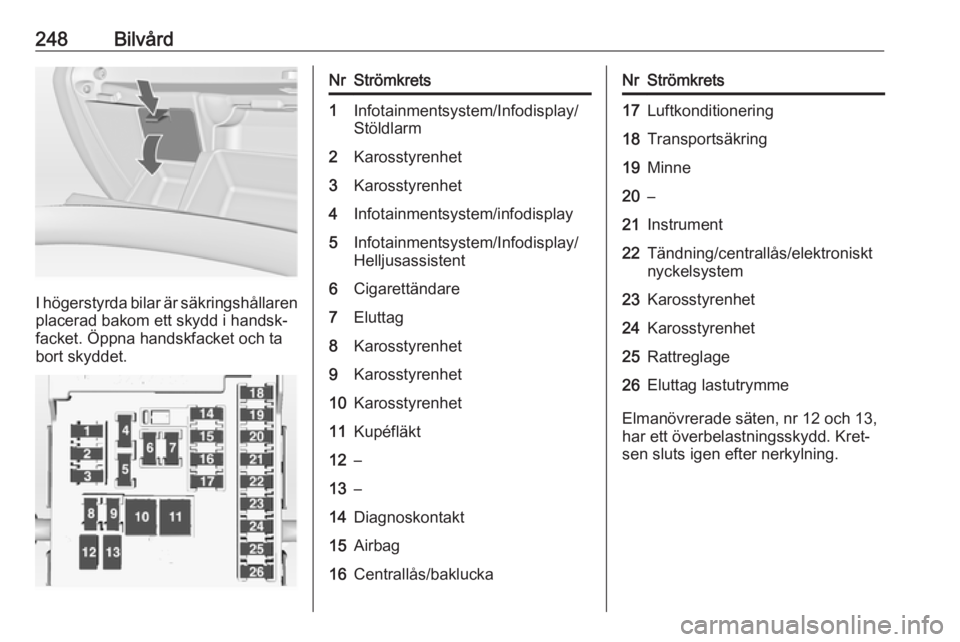

248Bilvård
I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Infotainmentsystem/Infodisplay/
Stöldlarm2Karosstyrenhet3Karosstyrenhet4Infotainmentsystem/infodisplay5Infotainmentsystem/Infodisplay/
Helljusassistent6Cigarettändare7Eluttag8Karosstyrenhet9Karosstyrenhet10Karosstyrenhet11Kupéfläkt12–13–14Diagnoskontakt15Airbag16Centrallås/bakluckaNrStrömkrets17Luftkonditionering18Transportsäkring19Minne20–21Instrument22Tändning/centrallås/elektroniskt nyckelsystem23Karosstyrenhet24Karosstyrenhet25Rattreglage26Eluttag lastutrymme
Elmanövrerade säten, nr 12 och 13,
har ett överbelastningsskydd. Kret‐
sen sluts igen efter nerkylning.
