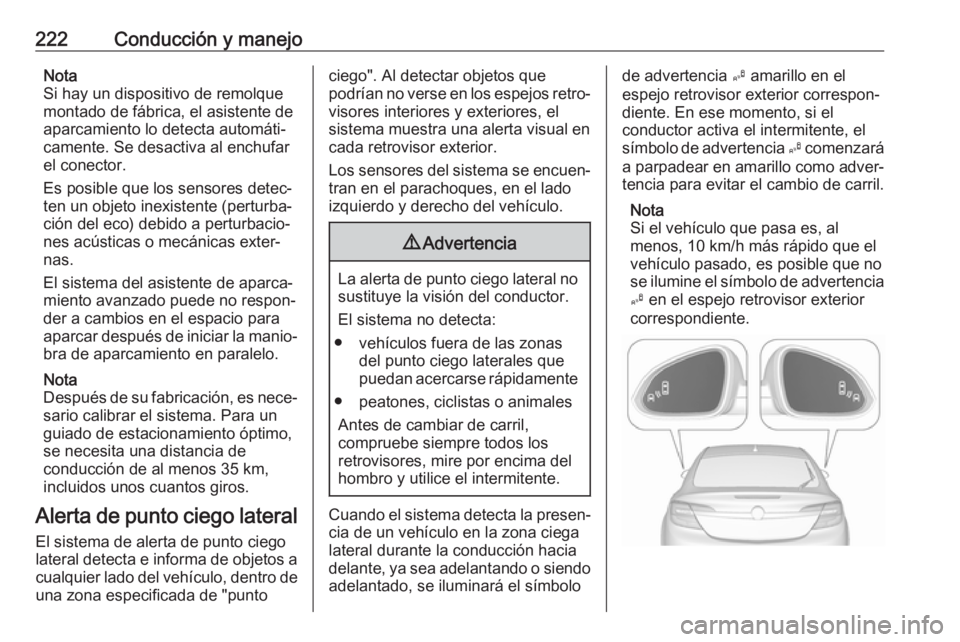

222Conducción y manejoNota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después de su fabricación, es nece‐ sario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de
conducción de al menos 35 km, incluidos unos cuantos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de
una zona especificada de "puntociego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará el símbolo
de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia B comenzará
a parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al
menos, 10 km/h más rápido que el
vehículo pasado, es posible que no
se ilumine el símbolo de advertencia
B en el espejo retrovisor exterior
correspondiente.

Conducción y manejo223Al arrancar el vehículo, ambos retro‐
visores exteriores se iluminarán
brevemente para indicar el correcto funcionamiento del sistema.
Si el vehículo está equipado con la
alerta de cambio de carril 3 223 se
visualiza el símbolo F en los espe‐
jos retrovisores.
Se puede activar o desactivar el
sistema en Personalización del
vehículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 129.
La desactivación se indica mediante un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección El sensor del sistema abarca una
zona de unos 3,5 metro a ambos
lados del vehículo. Dicha zona
comienza en cada retrovisor exterior
y se extiende hacia atrás unos 3
metros. La altura de la zona se sitúa
entre aproximadamente 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaEn circunstancias normales se
pueden producir ausencia de alertas
ocasionales.La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐ cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo, aguanieve o durante tormentas fuertes. Instruccio‐ nes de limpieza 3 296.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.
Alerta de cambio de carrilAdemás de la alerta de punto ciego
lateral 3 222, la alerta de cambio de
carril reconoce rápidamente la apro‐
ximación de vehículos por detrás en
carriles paralelos junto a su vehículo.
Si el vehículo está equipado con la
alerta de cambio de carril, la alerta de
punto ciego lateral siempre está
incluida.
El sistema alerta visualmente en
cada espejo retrovisor al detectar
vehículos que se aproximan rápida‐
mente por detrás.

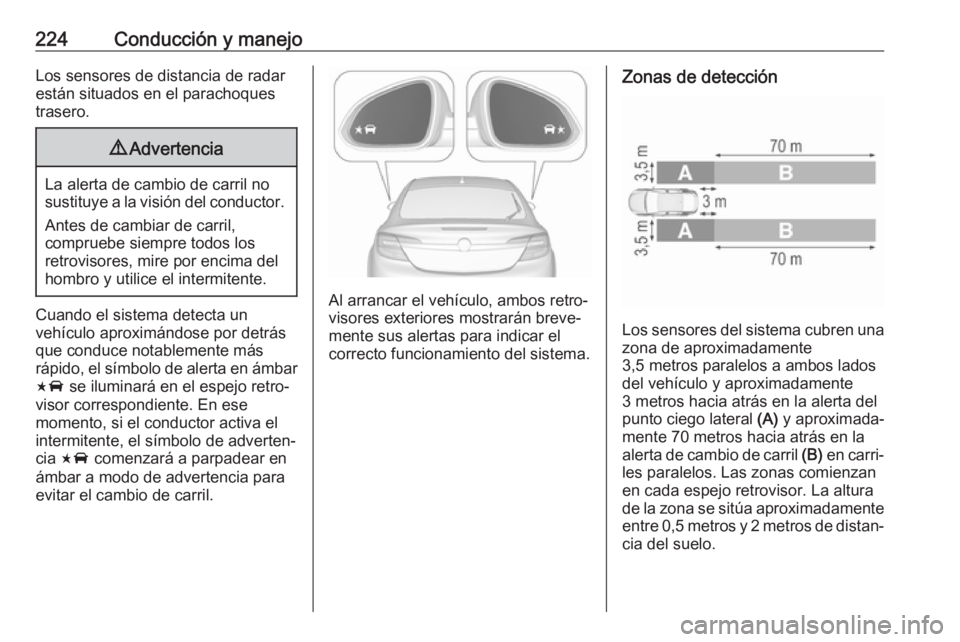

224Conducción y manejoLos sensores de distancia de radar
están situados en el parachoques
trasero.9 Advertencia
La alerta de cambio de carril no
sustituye a la visión del conductor.
Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del
hombro y utilice el intermitente.
Cuando el sistema detecta un
vehículo aproximándose por detrás
que conduce notablemente más rápido, el símbolo de alerta en ámbar
F se iluminará en el espejo retro‐
visor correspondiente. En ese
momento, si el conductor activa el
intermitente, el símbolo de adverten‐ cia F comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el
correcto funcionamiento del sistema.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente
3 metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en carri‐
les paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente entre 0,5 metros y 2 metros de distan‐
cia del suelo.

Conducción y manejo227Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros
del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se selecciona durante unos
10 segundos.
La activación o desactivación de
cámara de visión trasera se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.Personalización del vehículo 3 129.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.
● El portón trasero no está correc‐ tamente cerrado.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.Alerta de tráfico por detrás
Además de la cámara de visión
trasera 3 225 , la alerta del tráfico por
detrás advierte del tráfico cruzado de
izquierda a derecha cuando se
conduce marcha atrás. Cuando se
reconoce el tráfico por detrás y la
cámara de visión trasera está acti‐
vada, en la pantalla de información en color aparece un triángulo de adver‐
tencia con una flecha de dirección
K , indicando la dirección del tráfico.
Además, sonarán tres pitidos por el
altavoz de cada lado.

228Conducción y manejoLos sensores de distancia de radar
están situados en los laterales del
parachoques trasero.9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que
están fuera de los sensores,
por ejemplo, debajo del paracho‐
ques o en los bajos del vehículo,
no se visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el
entorno detrás y alrededor del
vehículo antes de proceder.
Activación
La alerta de tráfico por detrás se
activa automáticamente junto con la
cámara de visión trasera cuando se
engrana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 20metros
hacia la izquierda o derecha por detrás del vehículo.
Desactivación La alerta de tráfico por detrás se
desactiva junto con la cámara de
visión trasera cuando se supera
determinada velocidad hacia
adelante o si se quita la marcha atrás
durante aproximadamente
10 segundos.
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 129.
Avería Es posible que el sistema no funcione
correctamente cuando:
● El hielo, la nieve, el barro u otros
elementos cubren los sensores.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.

270Cuidado del vehículoN.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido/Módulo de control
del cambio/Módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible/
Sistema de encendido9Inyección de combustible/
Sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14Iluminación15Limpialuneta traseroN.ºCircuito16Bomba de vacío/Caudalímetro
de aire/Sensor de agua en el
combustible/Transformador de
CC17Luces traseras adicionales
(tipo B)18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente (tipo A)
Luces traseras adicionales
(tipo B)26ABS27Freno de estacionamiento eléc‐
trico

Cuidado del vehículo271N.ºCircuito28Luneta térmica trasera29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐ tados34Techo solar (tipo A)
Bloqueo del portón trasero
(tipo B)35Sistema de infoentretenimiento
(tipo A)
Bloqueo del portón trasero
(tipo B)36–37Luz de carretera derecha38Luz de carretera izquierda39–N.ºCircuito40–41Bomba de vacío42Ventilador del radiador43Batería del vehículo/Transfor‐
mador de CC (solo en vehículos con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87/Relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido/Asientos delanteros
ventilados54El encendidoN.ºCircuito55Elevalunas eléctricos/Plegado
de los retrovisores56Lavaparabrisas57–58–59Calefacción de combustible
diésel/Sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62Volante térmico (solamente
vehículos sin caja de fusibles del
compartimento de carga)63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustible

272Cuidado del vehículoN.ºCircuito68–69Sensor de la batería del vehículo70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el
compartimento y desmóntelo.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa.

278Cuidado del vehículomáxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Si hay que aumentar o reducir la presión de los neumáticos en un
vehículo con sistema de control de
presión de los neumáticos, desco‐ necte el encendido. Después de ajus‐
tar la presión de los neumáticos,
conecte el encendido y seleccione el
ajuste correspondiente en la página Carga de los neumáticos en el centro
de información del conductor 3 118.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de informaciónde los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión
de las cuatro ruedas una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de
información del conductor 3 118.

Cuidado del vehículo279
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el centro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 276.
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 115.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 320.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
del neumático. Comprobar la presión
de los neumáticos.
Mensajes del vehículo 3 127.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐
necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas.
Se enciende el testigo de control w.
El sistema sigue funcionando para
las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐
cos hay que desmontar y revisar los
sensores del sistema de control de presión de los neumáticos. Para los
sensores atornillados, sustituya el
obús de la válvula y el anillo de junta; para los sensores fijados con clip,
sustituya el vástago de válvula
completo.
