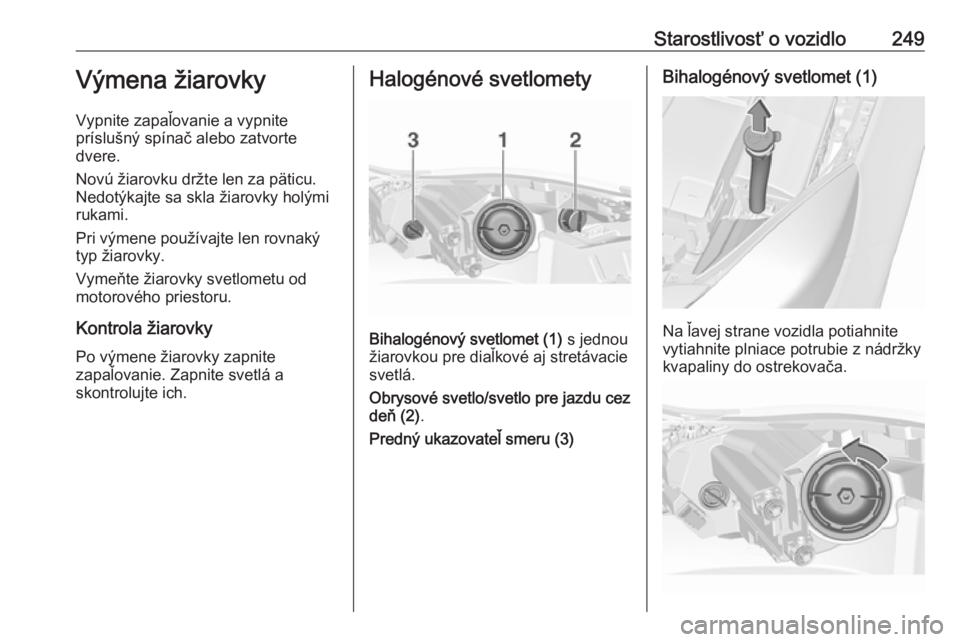

Page 251 of 345
Starostlivosť o vozidlo249Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Halogénové svetlomety
Bihalogénový svetlomet (1) s jednou
žiarovkou pre diaľkové aj stretávacie
svetlá.
Obrysové svetlo/svetlo pre jazdu cez
deň (2) .
Predný ukazovateľ smeru (3)
Bihalogénový svetlomet (1)
Na ľavej strane vozidla potiahnite
vytiahnite plniace potrubie z nádržky
kvapaliny do ostrekovača.

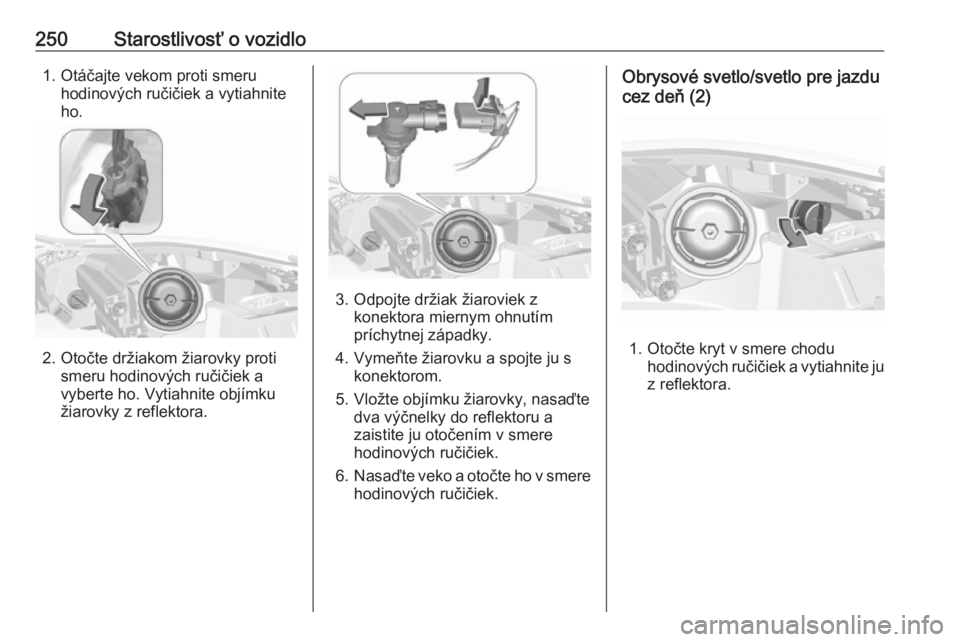

Page 252 of 345
250Starostlivosť o vozidlo1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora miernym ohnutím
príchytnej západky.
4. Vymeňte žiarovku a spojte ju s konektorom.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň (2)
1. Otočte kryt v smere chodu hodinových ručičiek a vytiahnite ju
z reflektora.

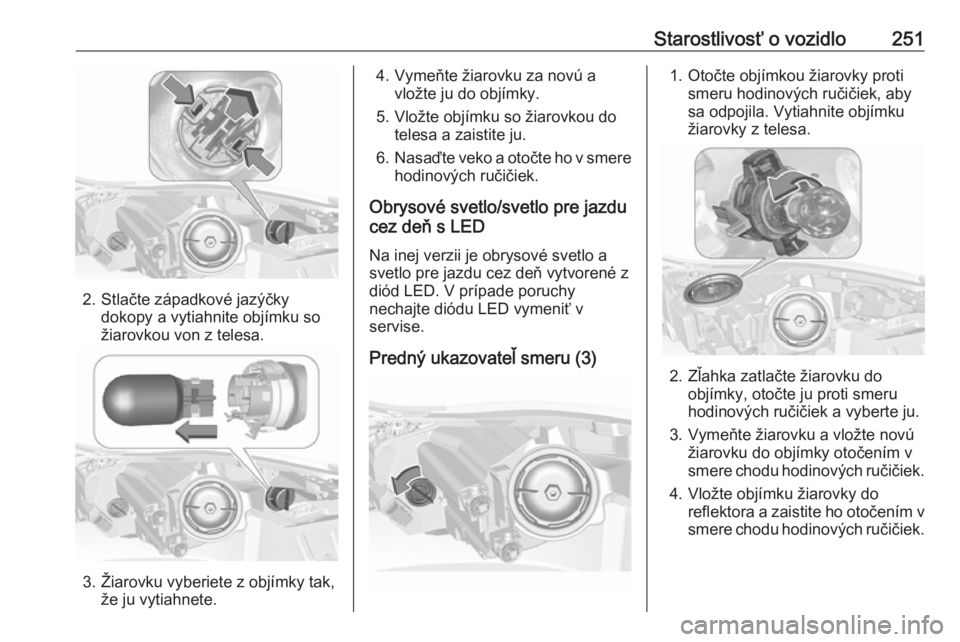

Page 253 of 345
Starostlivosť o vozidlo251
2. Stlačte západkové jazýčkydokopy a vytiahnite objímku so
žiarovkou von z telesa.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú avložte ju do objímky.
5. Vložte objímku so žiarovkou do telesa a zaistite ju.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň s LED
Na inej verzii je obrysové svetlo a
svetlo pre jazdu cez deň vytvorené z
diód LED. V prípade poruchy
nechajte diódu LED vymeniť v
servise.
Predný ukazovateľ smeru (3)1. Otočte objímkou žiarovky proti smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z telesa.
2. Zľahka zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek a vyberte ju.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky otočením v
smere chodu hodinových ručičiek.
4. Vložte objímku žiarovky do reflektora a zaistite ho otočením v
smere chodu hodinových ručičiek.
Page 254 of 345

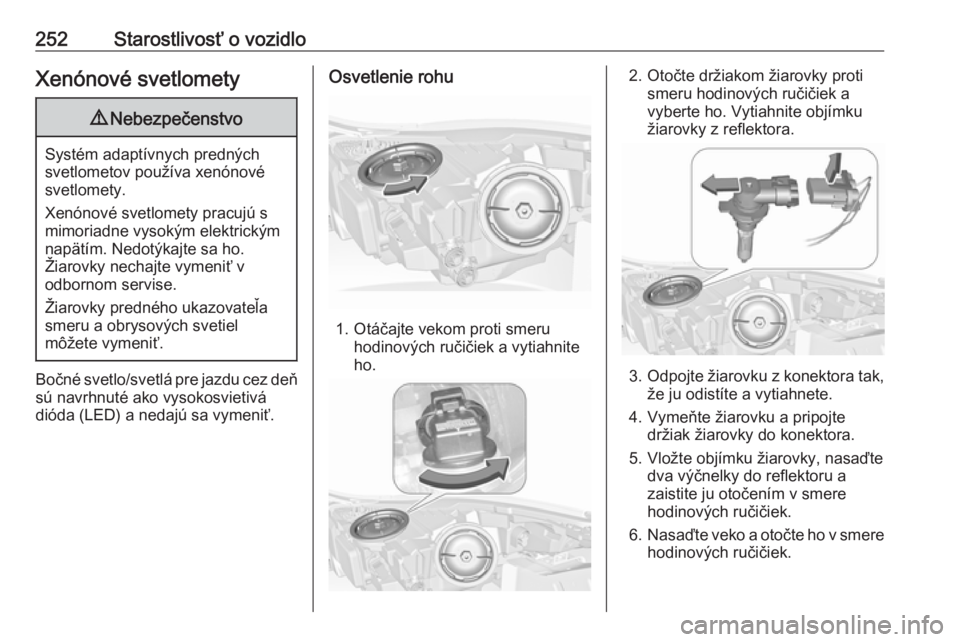

252Starostlivosť o vozidloXenónové svetlomety9Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ho.
Žiarovky nechajte vymeniť v
odbornom servise.
Žiarovky predného ukazovateľa
smeru a obrysových svetiel
môžete vymeniť.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju odistíte a vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

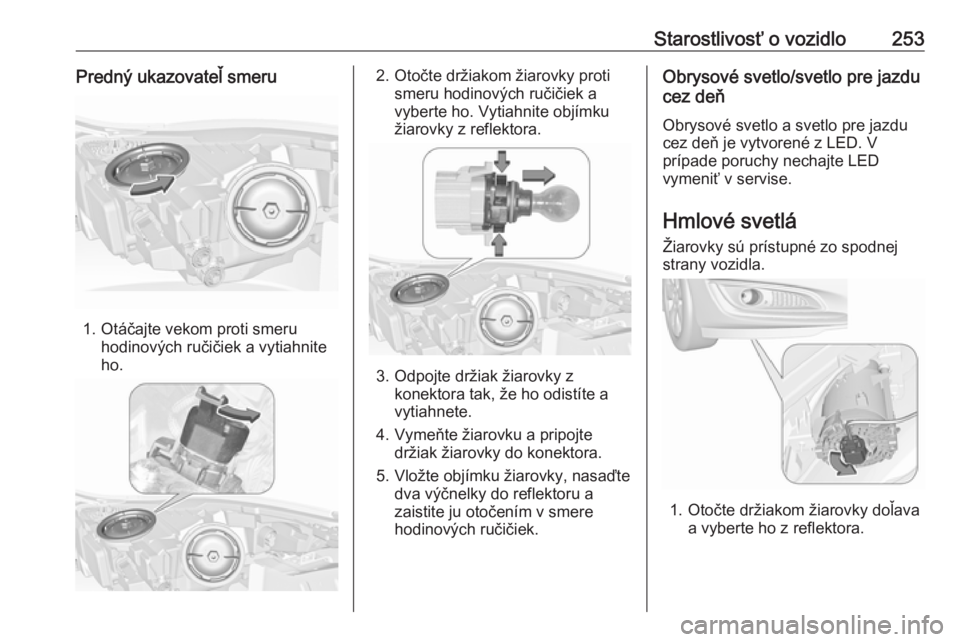

Page 255 of 345
Starostlivosť o vozidlo253Predný ukazovateľ smeru
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiarovky z konektora tak, že ho odistíte a
vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň
Obrysové svetlo a svetlo pre jazducez deň je vytvorené z LED. V
prípade poruchy nechajte LED
vymeniť v servise.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.
1. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
Page 256 of 345

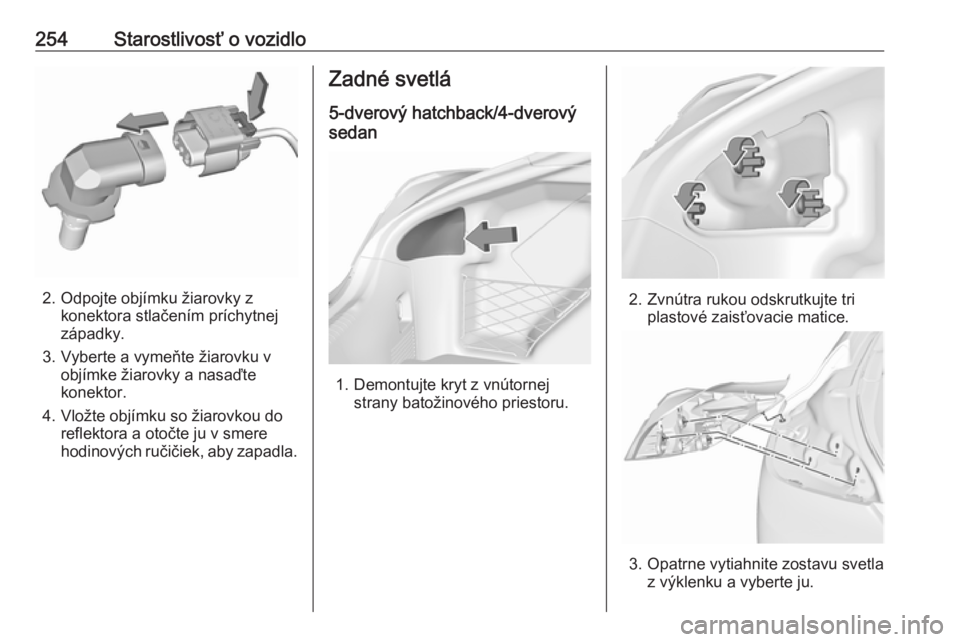

254Starostlivosť o vozidlo
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora a otočte ju v smere
hodinových ručičiek, aby zapadla.
Zadné svetlá
5-dverový hatchback/4-dverový
sedan
1. Demontujte kryt z vnútornej strany batožinového priestoru.
2. Zvnútra rukou odskrutkujte triplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.

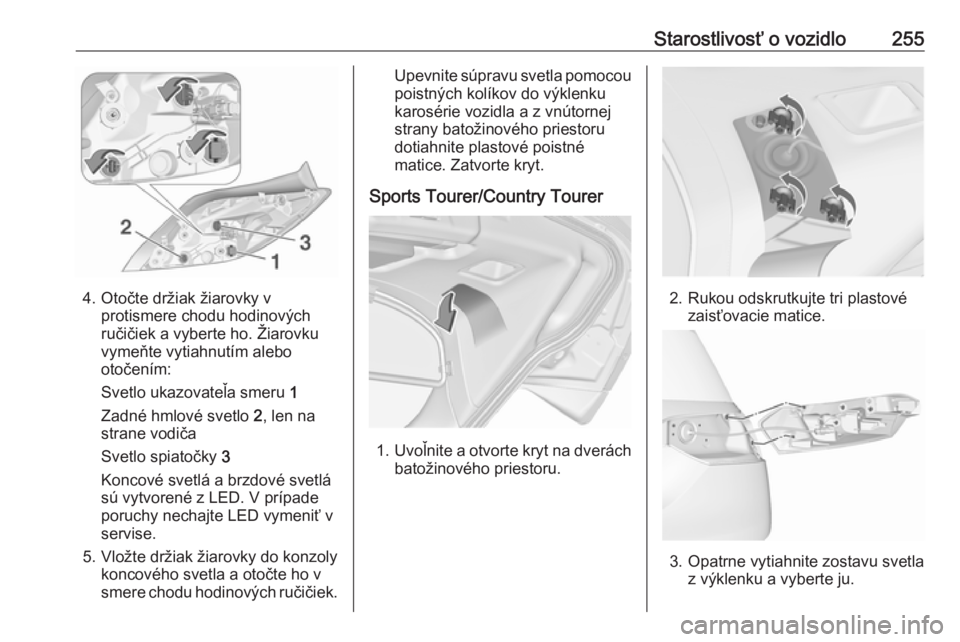

Page 257 of 345
Starostlivosť o vozidlo255
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte vytiahnutím alebo
otočením:
Svetlo ukazovateľa smeru 1
Zadné hmlové svetlo 2, len na
strane vodiča
Svetlo spiatočky 3
Koncové svetlá a brzdové svetlá sú vytvorené z LED. V prípade
poruchy nechajte LED vymeniť v
servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Zatvorte kryt.
Sports Tourer/Country Tourer
1. Uvoľnite a otvorte kryt na dverách
batožinového priestoru.
2. Rukou odskrutkujte tri plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.

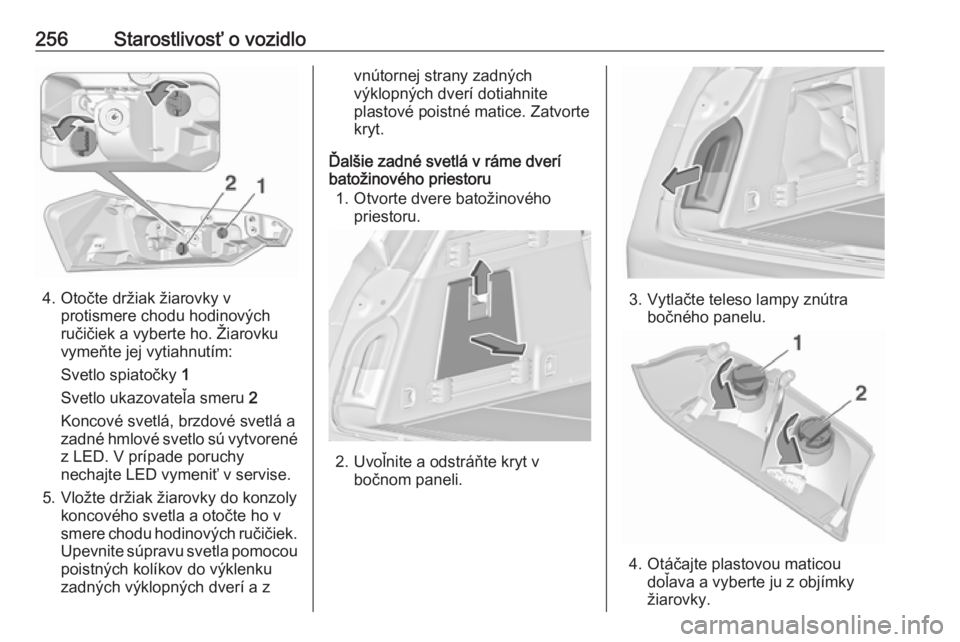

Page 258 of 345
256Starostlivosť o vozidlo
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Svetlo spiatočky 1
Svetlo ukazovateľa smeru 2
Koncové svetlá, brzdové svetlá a
zadné hmlové svetlo sú vytvorené
z LED. V prípade poruchy
nechajte LED vymeniť v servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
zadných výklopných dverí a z
vnútornej strany zadných
výklopných dverí dotiahnite
plastové poistné matice. Zatvorte
kryt.
Ďalšie zadné svetlá v ráme dverí
batožinového priestoru
1. Otvorte dvere batožinového priestoru.
2. Uvoľnite a odstráňte kryt vbočnom paneli.
3. Vytlačte teleso lampy znútra bočného panelu.
4. Otáčajte plastovou maticoudoľava a vyberte ju z objímky
žiarovky.

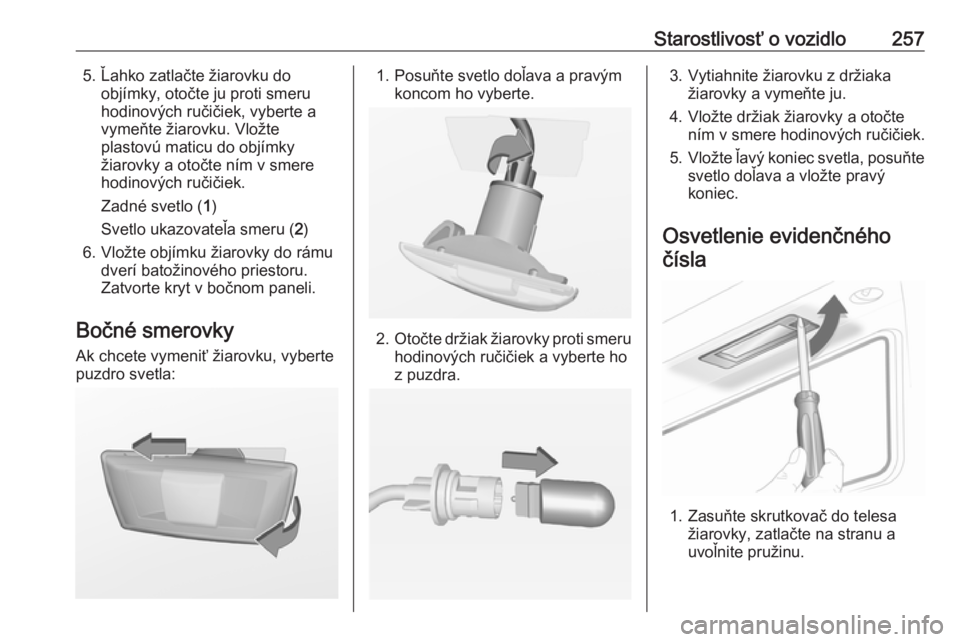

Page 259 of 345
Starostlivosť o vozidlo2575. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku. Vložte plastovú maticu do objímky
žiarovky a otočte ním v smere
hodinových ručičiek.
Zadné svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Vložte objímku žiarovky do rámu dverí batožinového priestoru.
Zatvorte kryt v bočnom paneli.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do telesa žiarovky, zatlačte na stranu a
uvoľnite pružinu.

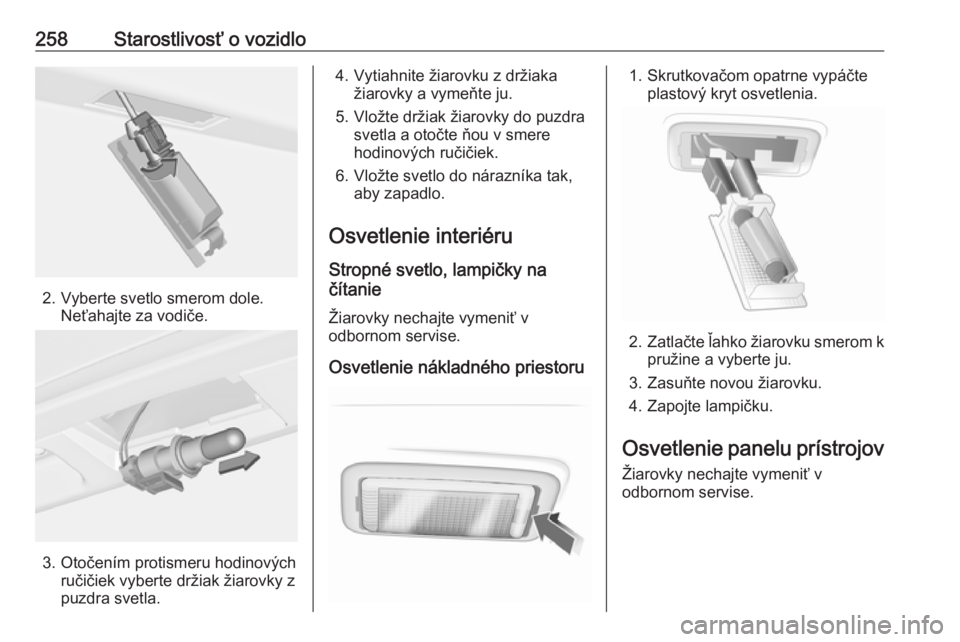

Page 260 of 345
258Starostlivosť o vozidlo
2. Vyberte svetlo smerom dole.Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru1. Skrutkovačom opatrne vypáčte plastový kryt osvetlenia.
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Zasuňte novou žiarovku.
4. Zapojte lampičku.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.
