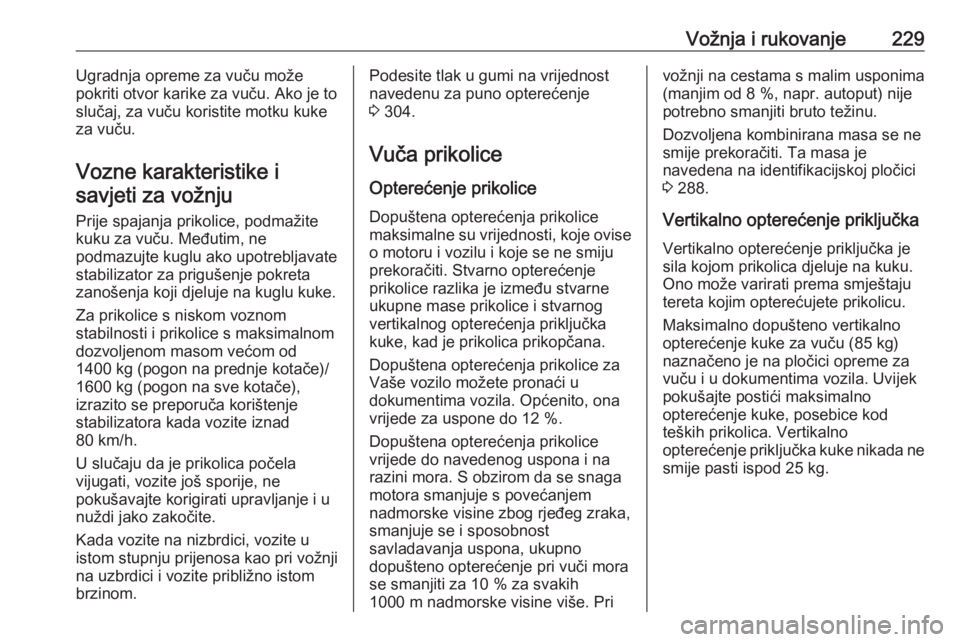

Vožnja i rukovanje229Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču.
Vozne karakteristike i savjeti za vožnju
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i prikolice s maksimalnom
dozvoljenom masom većom od
1400 kg (pogon na prednje kotače)/
1600 kg (pogon na sve kotače),
izrazito se preporuča korištenje
stabilizatora kada vozite iznad
80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 304.
Vuča prikolice Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,
smanjuje se i sposobnost
savladavanja uspona, ukupno
dopušteno opterećenje pri vuči mora
se smanjiti za 10 % za svakih
1000 m nadmorske visine više. Privožnji na cestama s malim usponima (manjim od 8 %, napr. autoput) nije
potrebno smanjiti bruto težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 288.
Vertikalno opterećenje priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (85 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.

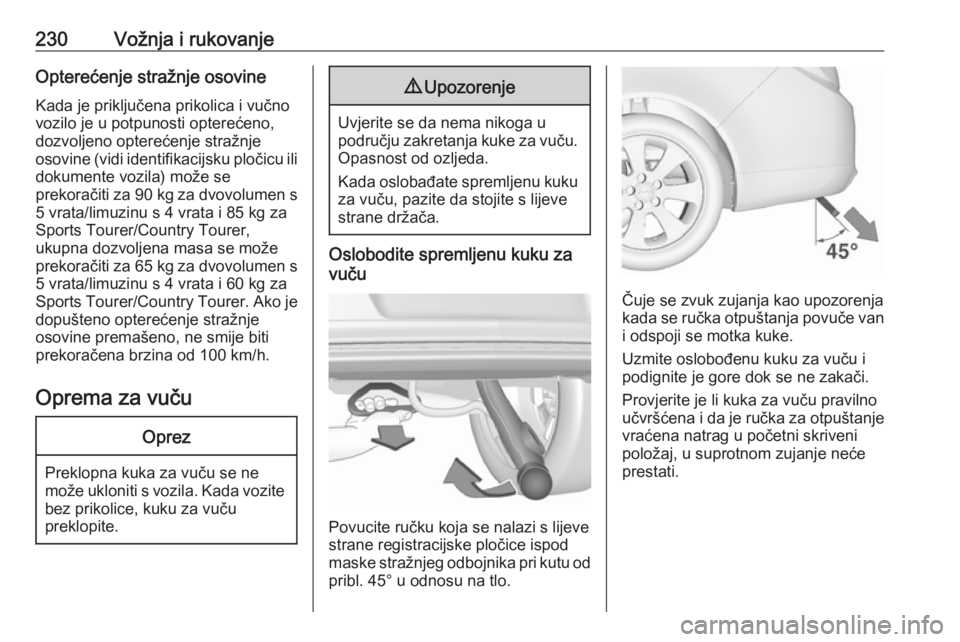

230Vožnja i rukovanjeOpterećenje stražnje osovine
Kada je priključena prikolica i vučno
vozilo je u potpunosti opterećeno,
dozvoljeno opterećenje stražnje
osovine (vidi identifikacijsku pločicu ili
dokumente vozila) može se
prekoračiti za 90 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 85 kg za Sports Tourer/Country Tourer,
ukupna dozvoljena masa se može
prekoračiti za 65 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 60 kg za
Sports Tourer/Country Tourer. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.
9 Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i
podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.

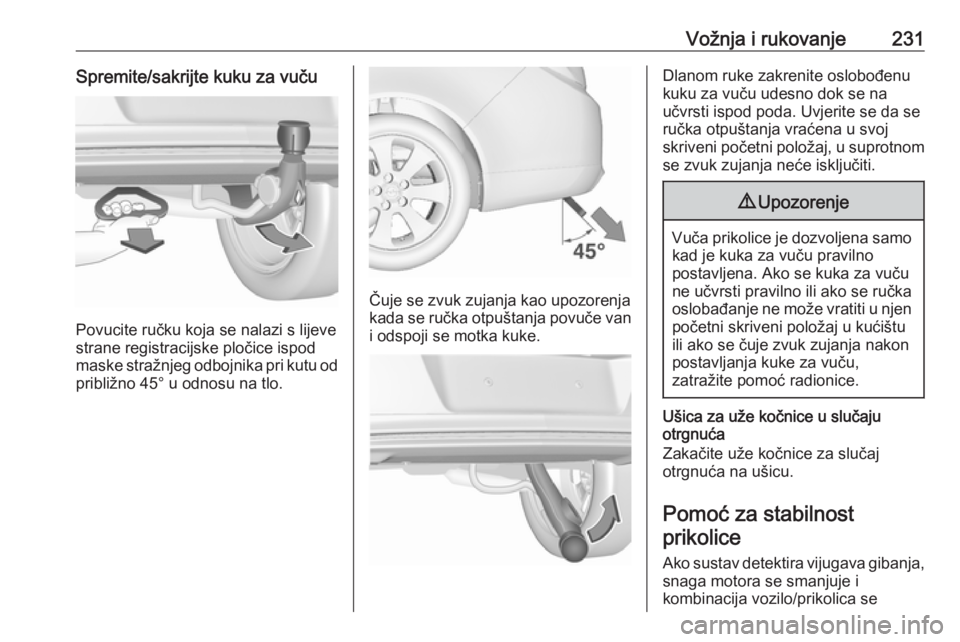

Vožnja i rukovanje231Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Dlanom ruke zakrenite oslobođenu
kuku za vuču udesno dok se na
učvrsti ispod poda. Uvjerite se da se
ručka otpuštanja vraćena u svoj
skriveni početni položaj, u suprotnom
se zvuk zujanja neće isključiti.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne učvrsti pravilno ili ako se ručka
oslobađanje ne može vratiti u njen
početni skriveni položaj u kućištu
ili ako se čuje zvuk zujanja nakon
postavljanja kuke za vuču,
zatražite pomoć radionice.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Pomoć za stabilnostprikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se

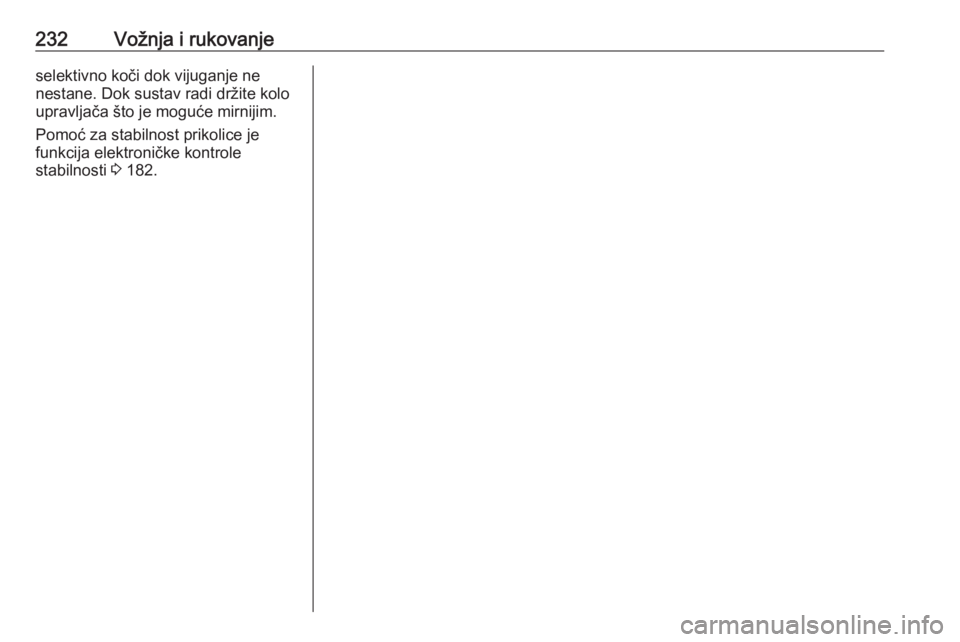

232Vožnja i rukovanjeselektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 182.

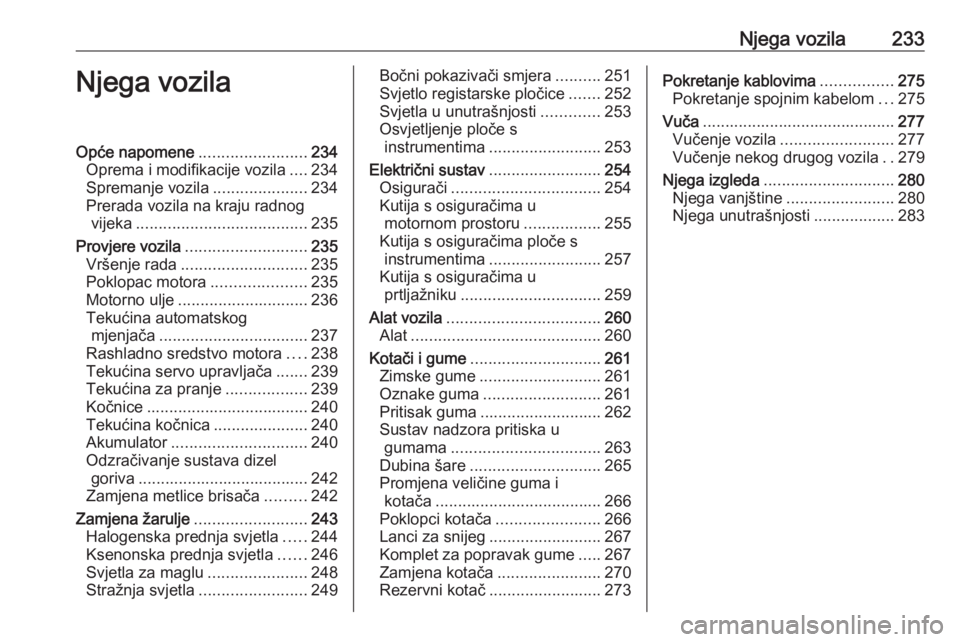

Njega vozila233Njega vozilaOpće napomene........................234
Oprema i modifikacije vozila ....234
Spremanje vozila .....................234
Prerada vozila na kraju radnog vijeka ...................................... 235
Provjere vozila ........................... 235
Vršenje rada ............................ 235
Poklopac motora .....................235
Motorno ulje ............................. 236
Tekućina automatskog mjenjača ................................. 237
Rashladno sredstvo motora ....238
Tekućina servo upravljača .......239
Tekućina za pranje ..................239
Kočnice .................................... 240
Tekućina kočnica .....................240
Akumulator .............................. 240
Odzračivanje sustava dizel goriva ...................................... 242
Zamjena metlice brisača .........242
Zamjena žarulje .........................243
Halogenska prednja svjetla .....244
Ksenonska prednja svjetla ......246
Svjetla za maglu ......................248
Stražnja svjetla ........................ 249Bočni pokazivači smjera ..........251
Svjetlo registarske pločice .......252
Svjetla u unutrašnjosti .............253
Osvjetljenje ploče s instrumentima ......................... 253
Električni sustav .........................254
Osigurači ................................. 254
Kutija s osiguračima u motornom prostoru .................255
Kutija s osiguračima ploče s instrumentima ......................... 257
Kutija s osiguračima u prtljažniku ............................... 259
Alat vozila .................................. 260
Alat .......................................... 260
Kotači i gume ............................. 261
Zimske gume ........................... 261
Oznake guma .......................... 261
Pritisak guma ........................... 262
Sustav nadzora pritiska u gumama ................................. 263
Dubina šare ............................. 265
Promjena veličine guma i kotača ..................................... 266
Poklopci kotača .......................266
Lanci za snijeg ......................... 267
Komplet za popravak gume .....267
Zamjena kotača .......................270
Rezervni kotač ......................... 273Pokretanje kablovima ................275
Pokretanje spojnim kabelom ...275
Vuča ........................................... 277
Vučenje vozila ......................... 277
Vučenje nekog drugog vozila ..279
Njega izgleda ............................. 280
Njega vanjštine ........................280
Njega unutrašnjosti ..................283

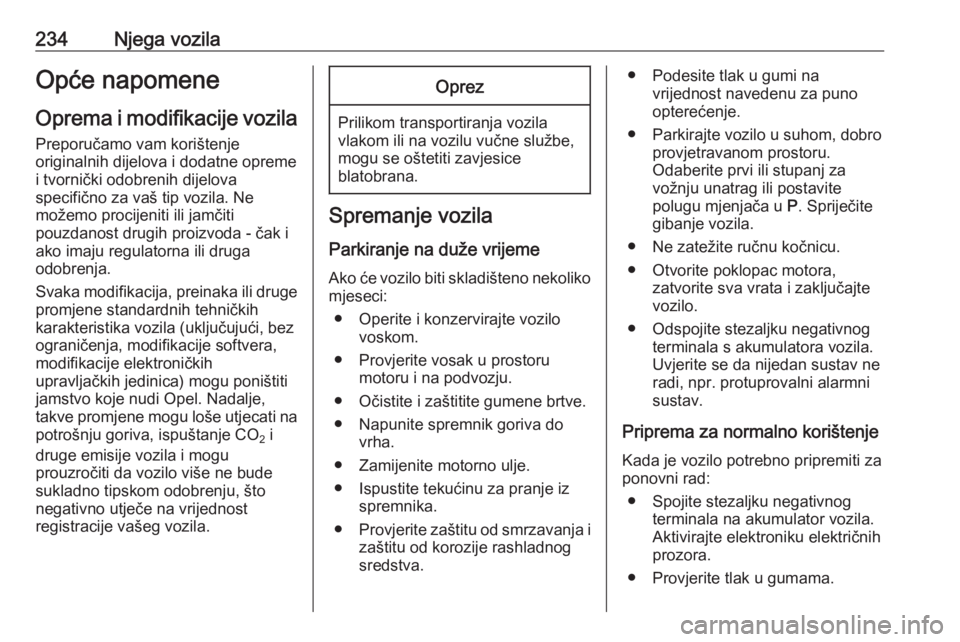

234Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu loše utjecati na
potrošnju goriva, ispuštanje CO 2 i
druge emisije vozila i mogu
prouzročiti da vozilo više ne bude
sukladno tipskom odobrenju, što
negativno utječe na vrijednost
registracije vašeg vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice
blatobrana.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve. ● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.
● Ne zatežite ručnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajtevozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmni
sustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.

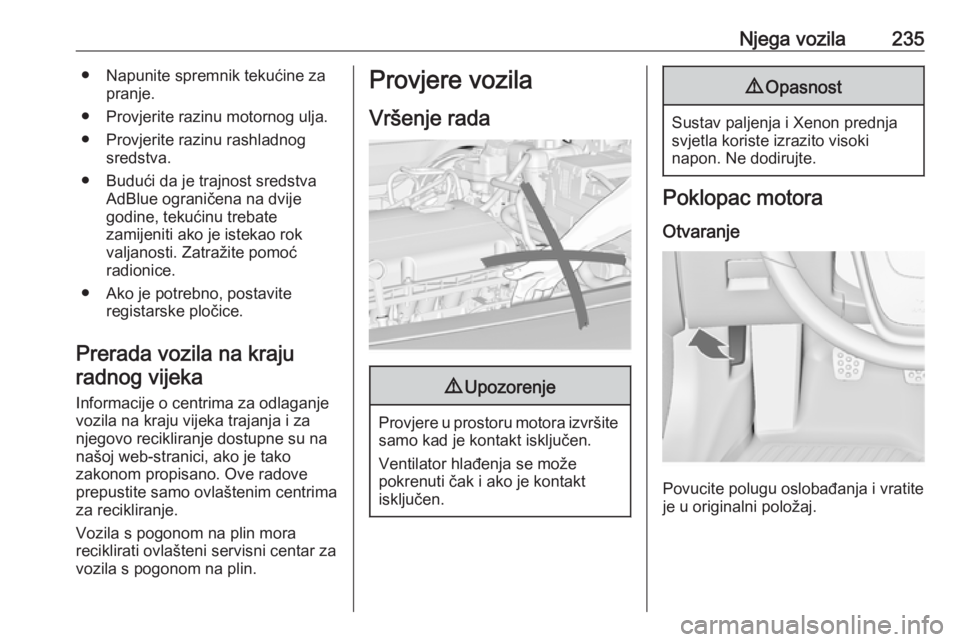

Njega vozila235● Napunite spremnik tekućine zapranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Budući da je trajnost sredstva AdBlue ograničena na dvije
godine, tekućinu trebate
zamijeniti ako je istekao rok
valjanosti. Zatražite pomoć
radionice.
● Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na plin mora
reciklirati ovlašteni servisni centar za
vozila s pogonom na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

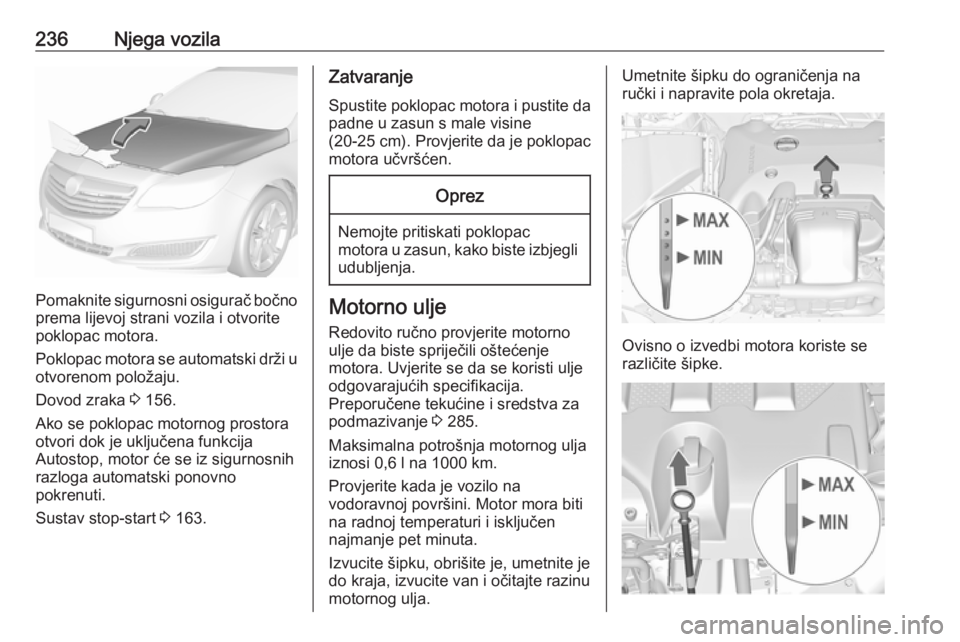

236Njega vozila
Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
Poklopac motora se automatski drži u
otvorenom položaju.
Dovod zraka 3 156.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Sustav stop-start 3 163.
Zatvaranje
Spustite poklopac motora i pustite da
padne u zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli udubljenja.
Motorno ulje
Redovito ručno provjerite motorno
ulje da biste spriječili oštećenje
motora. Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 285.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje pet minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.

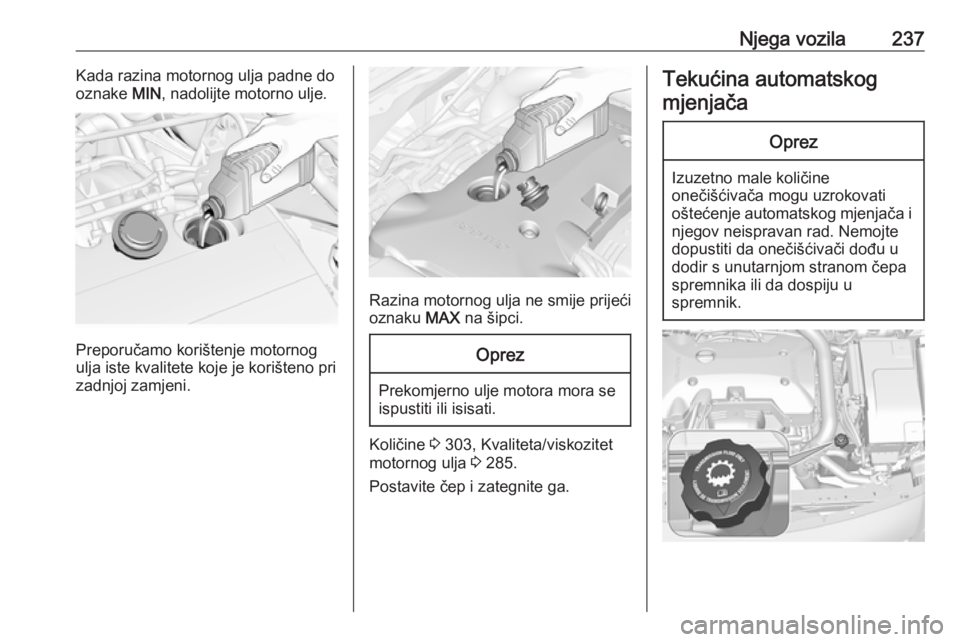

Njega vozila237Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 303, Kvaliteta/viskozitet
motornog ulja 3 285.
Postavite čep i zategnite ga.
Tekućina automatskog mjenjačaOprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje automatskog mjenjača i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutarnjom stranom čepa
spremnika ili da dospiju u
spremnik.

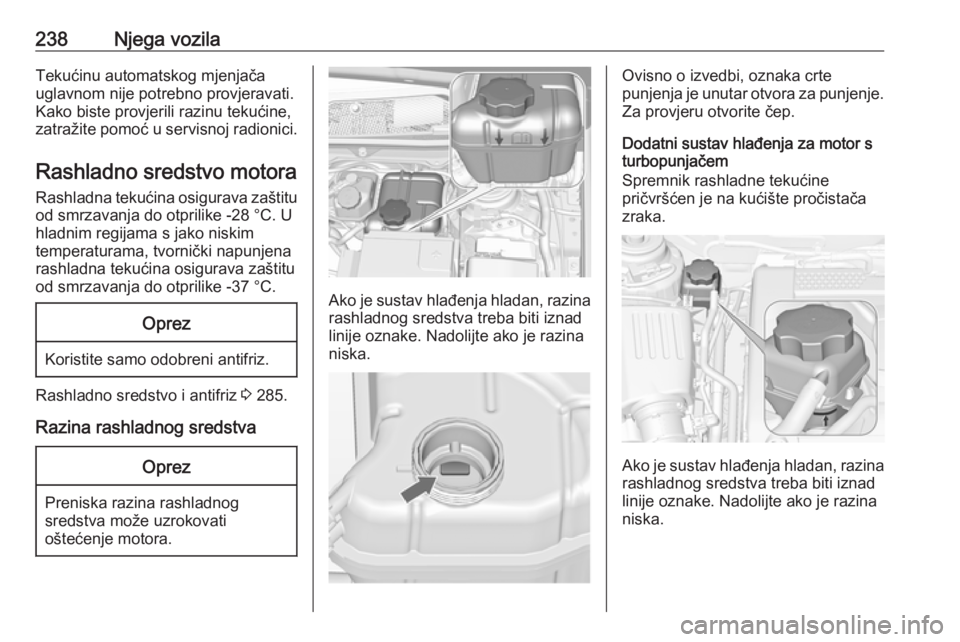

238Njega vozilaTekućinu automatskog mjenjača
uglavnom nije potrebno provjeravati.
Kako biste provjerili razinu tekućine,
zatražite pomoć u servisnoj radionici.
Rashladno sredstvo motora
Rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -28 °C. U
hladnim regijama s jako niskim
temperaturama, tvornički napunjena rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Rashladno sredstvo i antifriz 3 285.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
Ovisno o izvedbi, oznaka crte
punjenja je unutar otvora za punjenje. Za provjeru otvorite čep.
Dodatni sustav hlađenja za motor s
turbopunjačem
Spremnik rashladne tekućine
pričvršćen je na kućište pročistača
zraka.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
