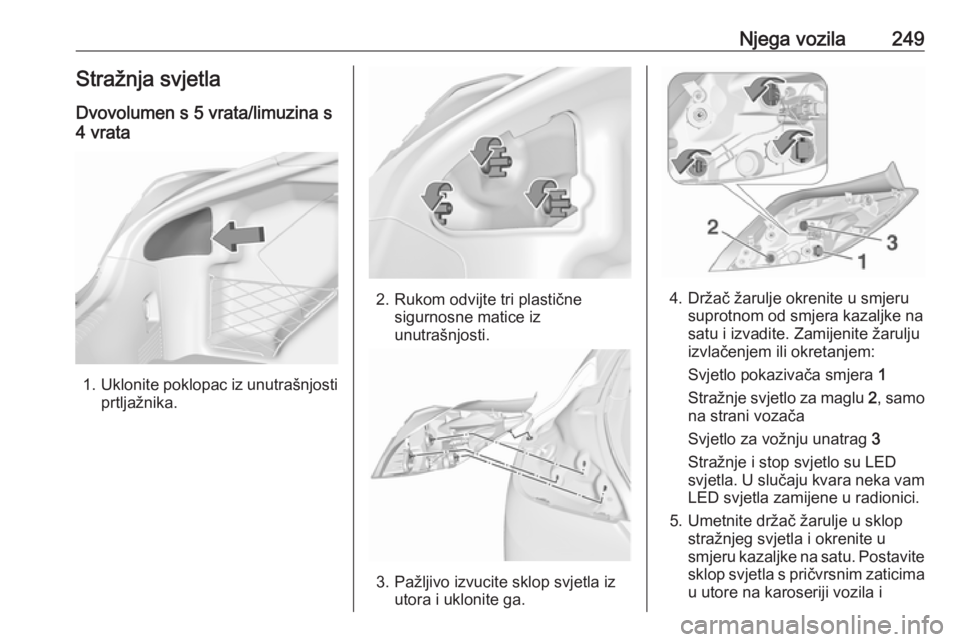

Njega vozila249Stražnja svjetla
Dvovolumen s 5 vrata/limuzina s
4 vrata
1. Uklonite poklopac iz unutrašnjosti
prtljažnika.
2. Rukom odvijte tri plastične sigurnosne matice iz
unutrašnjosti.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem ili okretanjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo za maglu 2, samo
na strani vozača
Svjetlo za vožnju unatrag 3
Stražnje i stop svjetlo su LED
svjetla. U slučaju kvara neka vam
LED svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji vozila i

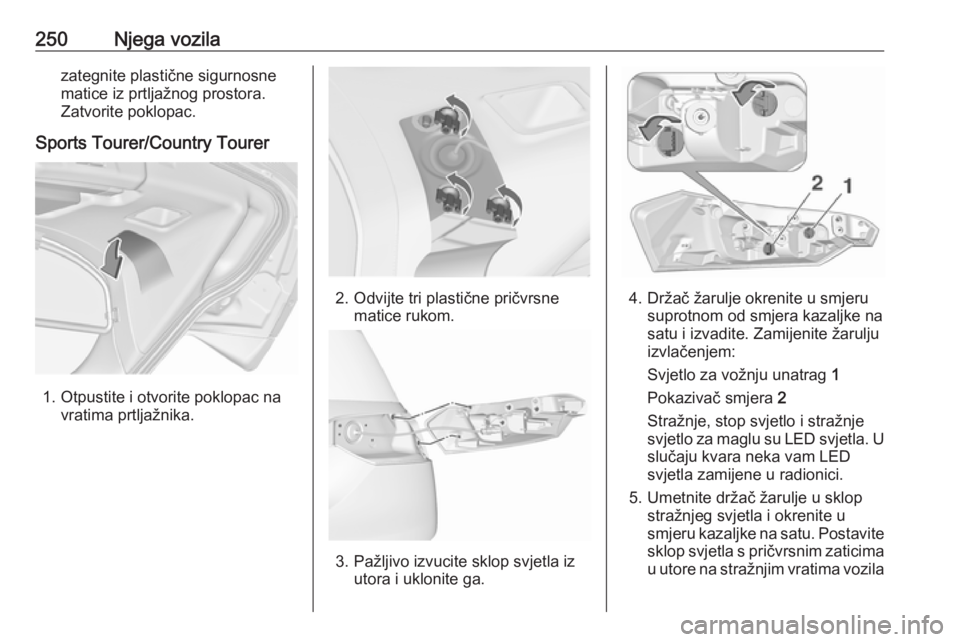

250Njega vozilazategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite poklopac.
Sports Tourer/Country Tourer
1. Otpustite i otvorite poklopac na vratima prtljažnika.
2. Odvijte tri plastične pričvrsnematice rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo za vožnju unatrag 1
Pokazivač smjera 2
Stražnje, stop svjetlo i stražnje
svjetlo za maglu su LED svjetla. U
slučaju kvara neka vam LED
svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na stražnjim vratima vozila

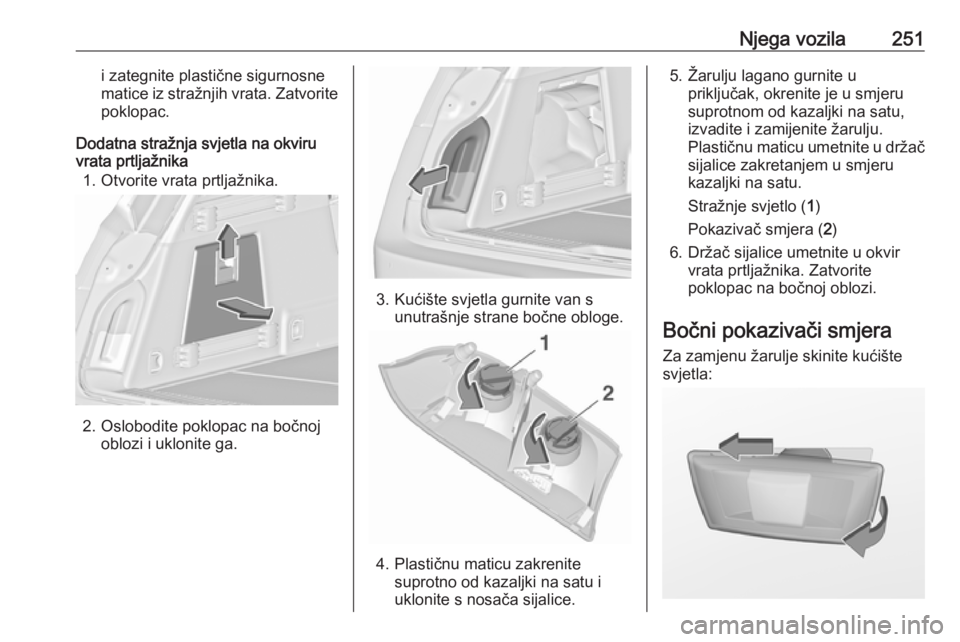

Njega vozila251i zategnite plastične sigurnosne
matice iz stražnjih vrata. Zatvorite poklopac.
Dodatna stražnja svjetla na okviru
vrata prtljažnika
1. Otvorite vrata prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Kućište svjetla gurnite van sunutrašnje strane bočne obloge.
4. Plastičnu maticu zakrenite suprotno od kazaljki na satu i
uklonite s nosača sijalice.
5. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.
Plastičnu maticu umetnite u držač
sijalice zakretanjem u smjeru
kazaljki na satu.
Stražnje svjetlo ( 1)
Pokazivač smjera ( 2)
6. Držač sijalice umetnite u okvir vrata prtljažnika. Zatvorite
poklopac na bočnoj oblozi.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:

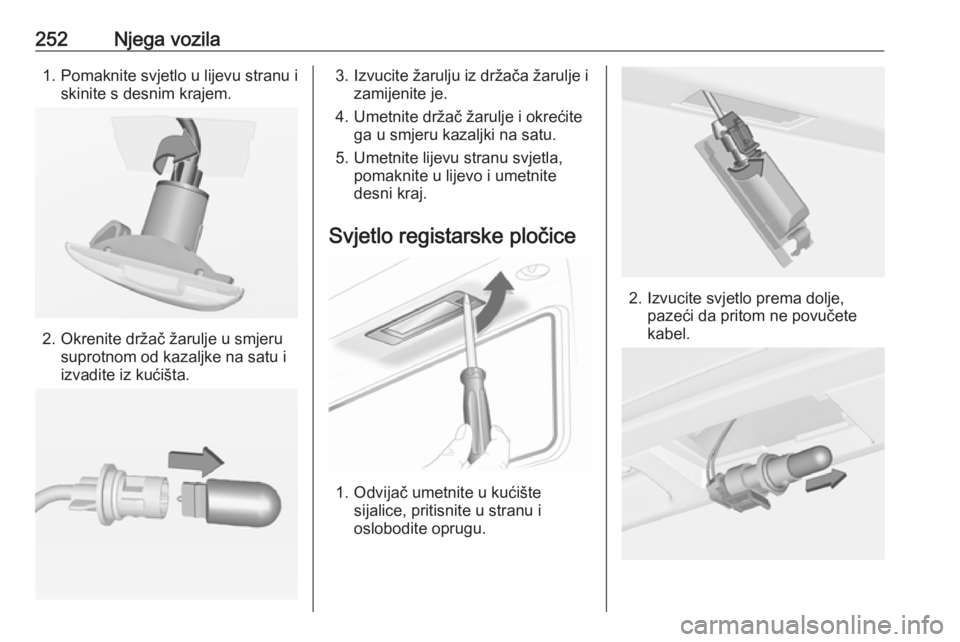

252Njega vozila1. Pomaknite svjetlo u lijevu stranu iskinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u kućište sijalice, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

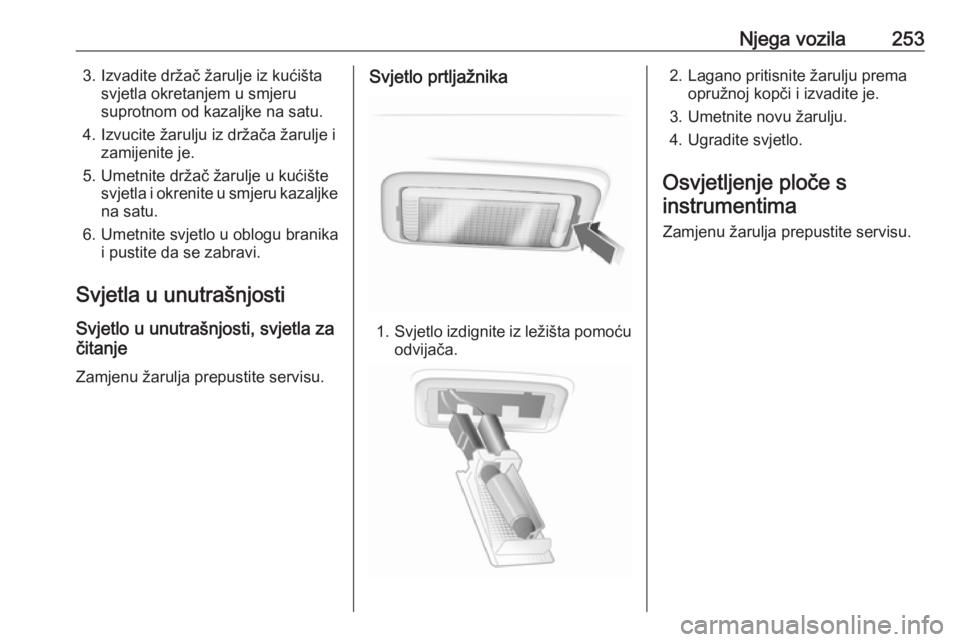

Njega vozila2533. Izvadite držač žarulje iz kućištasvjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu žarulja prepustite servisu.Svjetlo prtljažnika
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima
Zamjenu žarulja prepustite servisu.

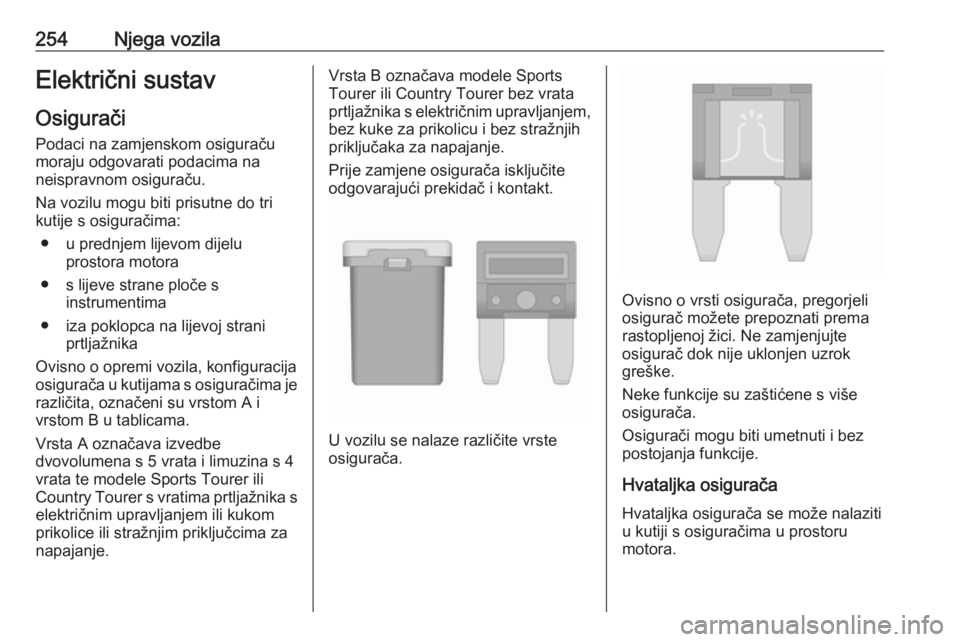

254Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Na vozilu mogu biti prisutne do tri
kutije s osiguračima:
● u prednjem lijevom dijelu prostora motora
● s lijeve strane ploče s instrumentima
● iza poklopca na lijevoj strani prtljažnika
Ovisno o opremi vozila, konfiguracija
osigurača u kutijama s osiguračima je različita, označeni su vrstom A i
vrstom B u tablicama.
Vrsta A označava izvedbe
dvovolumena s 5 vrata i limuzina s 4
vrata te modele Sports Tourer ili
Country Tourer s vratima prtljažnika s
električnim upravljanjem ili kukom
prikolice ili stražnjim priključcima za
napajanje.Vrsta B označava modele Sports
Tourer ili Country Tourer bez vrata
prtljažnika s električnim upravljanjem, bez kuke za prikolicu i bez stražnjih
priključaka za napajanje.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila255

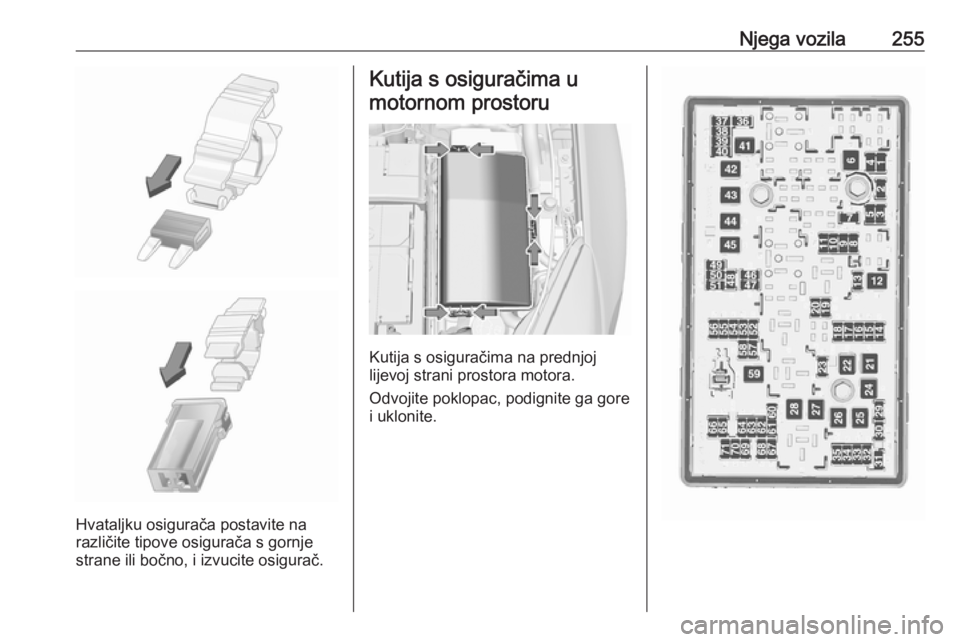

Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.

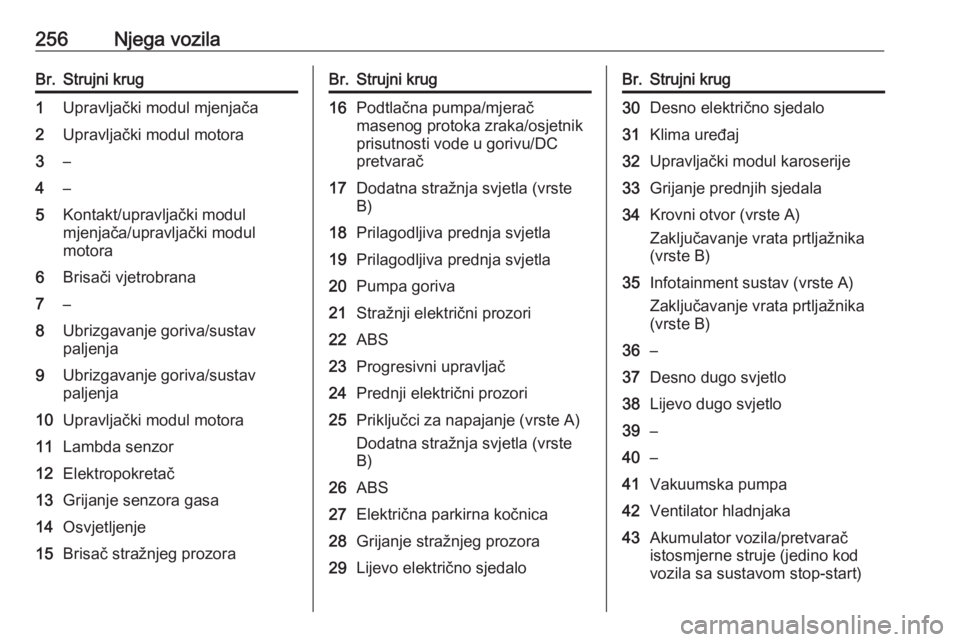

256Njega vozilaBr.Strujni krug1Upravljački modul mjenjača2Upravljački modul motora3–4–5Kontakt/upravljački modul
mjenjača/upravljački modul
motora6Brisači vjetrobrana7–8Ubrizgavanje goriva/sustav
paljenja9Ubrizgavanje goriva/sustav
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Grijanje senzora gasa14Osvjetljenje15Brisač stražnjeg prozoraBr.Strujni krug16Podtlačna pumpa/mjerač
masenog protoka zraka/osjetnik
prisutnosti vode u gorivu/DC
pretvarač17Dodatna stražnja svjetla (vrste
B)18Prilagodljiva prednja svjetla19Prilagodljiva prednja svjetla20Pumpa goriva21Stražnji električni prozori22ABS23Progresivni upravljač24Prednji električni prozori25Priključci za napajanje (vrste A)
Dodatna stražnja svjetla (vrste
B)26ABS27Električna parkirna kočnica28Grijanje stražnjeg prozora29Lijevo električno sjedaloBr.Strujni krug30Desno električno sjedalo31Klima uređaj32Upravljački modul karoserije33Grijanje prednjih sjedala34Krovni otvor (vrste A)
Zaključavanje vrata prtljažnika
(vrste B)35Infotainment sustav (vrste A)
Zaključavanje vrata prtljažnika
(vrste B)36–37Desno dugo svjetlo38Lijevo dugo svjetlo39–40–41Vakuumska pumpa42Ventilator hladnjaka43Akumulator vozila/pretvarač
istosmjerne struje (jedino kod
vozila sa sustavom stop-start)

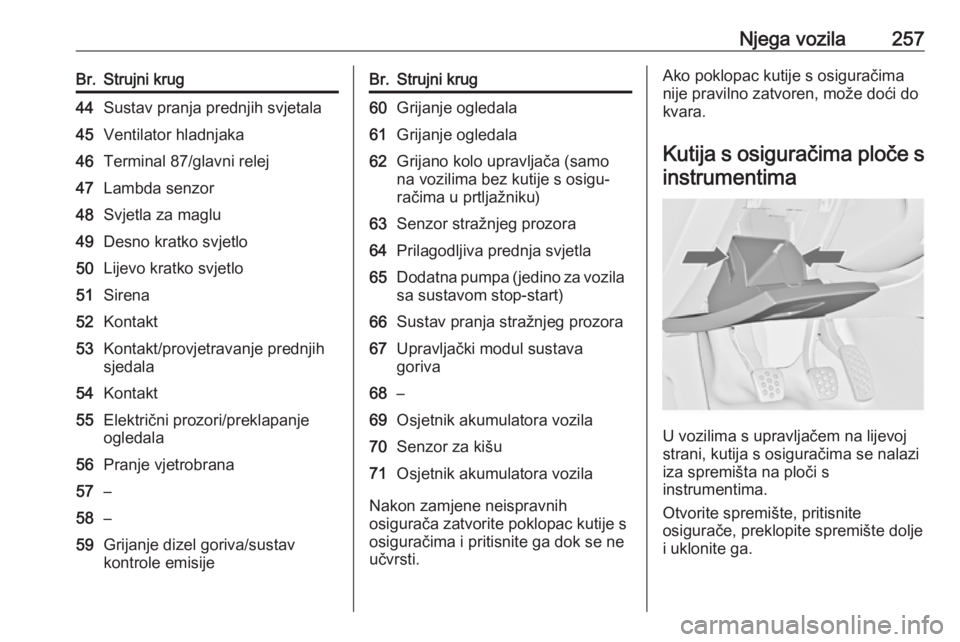

Njega vozila257Br.Strujni krug44Sustav pranja prednjih svjetala45Ventilator hladnjaka46Terminal 87/glavni relej47Lambda senzor48Svjetla za maglu49Desno kratko svjetlo50Lijevo kratko svjetlo51Sirena52Kontakt53Kontakt/provjetravanje prednjih
sjedala54Kontakt55Električni prozori/preklapanje
ogledala56Pranje vjetrobrana57–58–59Grijanje dizel goriva/sustav
kontrole emisijeBr.Strujni krug60Grijanje ogledala61Grijanje ogledala62Grijano kolo upravljača (samo
na vozilima bez kutije s osigu‐
račima u prtljažniku)63Senzor stražnjeg prozora64Prilagodljiva prednja svjetla65Dodatna pumpa (jedino za vozila
sa sustavom stop-start)66Sustav pranja stražnjeg prozora67Upravljački modul sustava
goriva68–69Osjetnik akumulatora vozila70Senzor za kišu71Osjetnik akumulatora vozila
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.

258Njega vozila

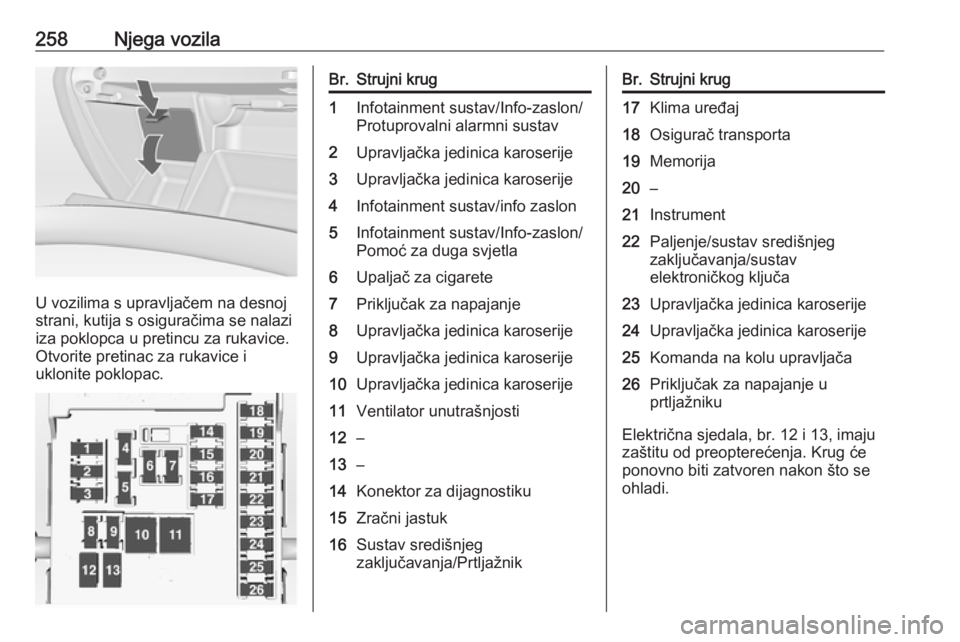

U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.
Br.Strujni krug1Infotainment sustav/Info-zaslon/
Protuprovalni alarmni sustav2Upravljačka jedinica karoserije3Upravljačka jedinica karoserije4Infotainment sustav/info zaslon5Infotainment sustav/Info-zaslon/
Pomoć za duga svjetla6Upaljač za cigarete7Priključak za napajanje8Upravljačka jedinica karoserije9Upravljačka jedinica karoserije10Upravljačka jedinica karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Sustav središnjeg
zaključavanja/PrtljažnikBr.Strujni krug17Klima uređaj18Osigurač transporta19Memorija20–21Instrument22Paljenje/sustav središnjeg
zaključavanja/sustav
elektroničkog ključa23Upravljačka jedinica karoserije24Upravljačka jedinica karoserije25Komanda na kolu upravljača26Priključak za napajanje u
prtljažniku
Električna sjedala, br. 12 i 13, imaju
zaštitu od preopterećenja. Krug će
ponovno biti zatvoren nakon što se
ohladi.
