218Braukšana un ekspluatācijaSānu aklo zonu brīdinājuma sistēmas
radara sensori atrodas aizmugurējā
buferī.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Ja sistēma, braucot uz priekšu, sānu aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas
dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Piezīme
Ja apdzenošais transportlīdzeklis
brauc vismaz par 10 km/h ātrāk nekā
apdzītais transportlīdzeklis, tad
brīdinājuma simbols B attiecīgajā
spogulī var neiedegties.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Ja automašīna ir aprīkota ar joslas maiņas brīdinājuma funkciju 3 219,
spoguļos ir redzams simbols F.
Deaktivizēšana Sānu aklo zonu brīdinājuma
aktivizēšanu vai deaktivizēšanu var
iestatīt informācijas displejā
automašīnas personalizācijas
izvēlnē.
Automašīnas personalizācija 3 121.
Informācijas displejs 3 114.
Deaktivizēšanu apstiprina ziņojums
vadītāja informācijas centrā.

Braukšana un ekspluatācija219Noteikšanas zonasNoteikšanas zonas sākas pie
aizmugurējā bufera un sniedzas
aptuveni trīs metrus uz aizmuguri un
abiem sāniem. Zonas augstums ir no
aptuveni pusmetra līdz
diviem metriem no zemes.
Sistēma tiek deaktivizēta, ja ar
automašīnu tiek vilkta piekabe vai ir
piestiprināts riteņu pārvadāšanas
bagāžnieks.
Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas, sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.
Sistēmas ierobežojumi
Normālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt
izlaisti biežāk.Sistēma var nedarboties pareizi, ja:
● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, tiek pastāvīgi iedegti
simboli spoguļos un vadītāja
informācijas centrā tiek parādīts
ziņojums. Meklējiet palīdzību
autoservisā.Joslas maiņas brīdinājums
Papildus sānu aklo zonu palīdzības
funkcijai 3 217 joslas maiņas
brīdinājums atpazīst
transportlīdzekļus, kas ātri tuvojas no aizmugures pa paralēlajām joslām.
Ja automašīnā ir uzstādīta joslas
maiņas brīdinājuma funkcija, tajā ir arī
sānu aklo zonu brīdinājuma funkcija.
Tiklīdz sistēma uztver
transportlīdzekļus, kas ātri tuvojas no aizmugures, sistēma par to brīdina
vizuāli katrā no ārējiem spoguļiem.
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.9 Brīdinājums
Joslas maiņas brīdinājums
neaizstāj vadītāja uzmanību.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Tiklīdz sistēma uztver no aizmugures tuvojošos transportlīdzekli, kas brauc
ievērojami ātrāk par jūsu automašīnu,

220Braukšana un ekspluatācijaattiecīgajā ārējā spogulī izgaismojas
dzeltens brīdinājuma simbols F. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols F
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Joslas maiņas brīdinājums ir aktīvs
visos ātrumos.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 3,5 metru attālumā paralēli
abām automašīnas pusēm, kā arī
apmēram 3 metru attālumā uz
aizmuguri (sānu aklo zonu
brīdinājums) (A) un apmēram
70 metrus uz aizmuguri (joslas
maiņas brīdinājums) (B) paralēlajās
joslās. Zonas sākas pie abiem
ārējiem spoguļiem. Zonas augstums
ir no aptuveni 0,5 metriem līdz
2 metriem no zemes.
Deaktivizēšana
Joslas maiņas brīdinājuma
aktivizēšanu vai deaktivizēšanu var
iestatīt informācijas displejā
automašīnas personalizācijas
izvēlnē.
Automašīnas personalizācija 3 121.
Informācijas displejs 3 114.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Sistēmas ierobežojumi Parastos darbības apstākļos un asos
pagriezienos brīdināšanas funkcija
dažkārt nenostrādā. Sistēma
noteiktos laikapstākļos (lietus, krusa utt.) var īslaicīgi brīdināt par objektiem
aklajā zonā. Braucot pa slapju ceļu
vai no sausas zonas iebraucot slapjā
zonā, kontrolindikators F var
iedegties, jo ūdens šļaksti var tikt
interpretēti kā objekts. Pretējā
gadījumā margas, zīmes, koki, krūmi
vai citi nekustīgi priekšmeti var izraisīt

Braukšana un ekspluatācija221kontrolindikatora F iedegšanos.
Tas ir normāli, un sistēmai nav
nepieciešama apkope.
Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai nodrošinātu optimālu
veiktspēju, pēc iespējas ātrāk
brauciet pa taisnu automaģistrāli,gar kuru noteiktā ceļa posmā ir
izvietoti objekti, piemēram, margas
un barjeras.
Panorāmas skata sistēma
Šī sistēma sniedz iespēju attēlot
automašīnas apkārtni kā gandrīz
360° attēlu, līdzīgi kā no putna
lidojuma.
Sistēma izmanto četras kameras: ● aizmugurējo kameru, kas uzstādīta bagāžas nodalījumadurvīs;
● priekšējo kameru, kas uzstādīta priekšējā režģī zem emblēmas;
● sānu kameras, kas atrodas abu ārējo spoguļu apakšā.
Ekrāns informācijas displejā ir
sadalīts divās daļās: pa kreisi ir skats no putna lidojuma virs automašīnas
un pa labi ir redzams skats no
priekšējās vai aizmugurējās kameras atkarībā no ieslēgtā pārnesuma.
Novietošanas sensori papildina skatā
redzamo informāciju.

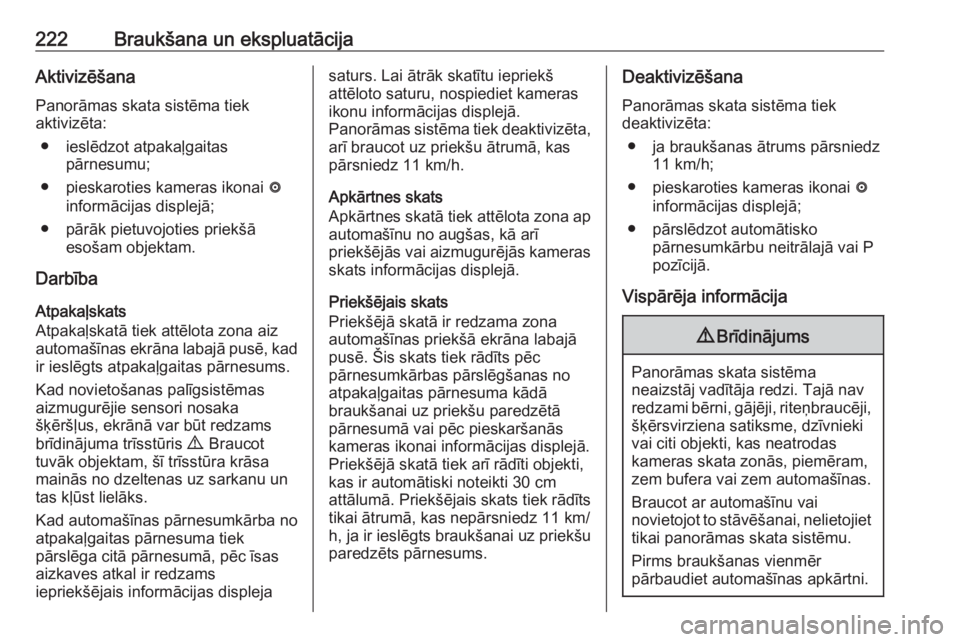

222Braukšana un ekspluatācijaAktivizēšanaPanorāmas skata sistēma tiek
aktivizēta:
● ieslēdzot atpakaļgaitas pārnesumu;
● pieskaroties kameras ikonai ë
informācijas displejā;
● pārāk pietuvojoties priekšā esošam objektam.
Darbība
Atpakaļskats
Atpakaļskatā tiek attēlota zona aiz
automašīnas ekrāna labajā pusē, kad
ir ieslēgts atpakaļgaitas pārnesums.
Kad novietošanas palīgsistēmas
aizmugurējie sensori nosaka
šķēršļus, ekrānā var būt redzams
brīdinājuma trīsstūris 9. Braucot
tuvāk objektam, šī trīsstūra krāsa
mainās no dzeltenas uz sarkanu un
tas kļūst lielāks.
Kad automašīnas pārnesumkārba no
atpakaļgaitas pārnesuma tiek
pārslēga citā pārnesumā, pēc īsas
aizkaves atkal ir redzams
iepriekšējais informācijas displejasaturs. Lai ātrāk skatītu iepriekš
attēloto saturu, nospiediet kameras
ikonu informācijas displejā.
Panorāmas sistēma tiek deaktivizēta, arī braucot uz priekšu ātrumā, kas
pārsniedz 11 km/h.
Apkārtnes skats
Apkārtnes skatā tiek attēlota zona ap
automašīnu no augšas, kā arī
priekšējās vai aizmugurējās kameras
skats informācijas displejā.
Priekšējais skats
Priekšējā skatā ir redzama zona
automašīnas priekšā ekrāna labajā
pusē. Šis skats tiek rādīts pēc
pārnesumkārbas pārslēgšanas no
atpakaļgaitas pārnesuma kādā
braukšanai uz priekšu paredzētā
pārnesumā vai pēc pieskaršanās
kameras ikonai informācijas displejā.
Priekšējā skatā tiek arī rādīti objekti, kas ir automātiski noteikti 30 cm
attālumā. Priekšējais skats tiek rādīts
tikai ātrumā, kas nepārsniedz 11 km/
h, ja ir ieslēgts braukšanai uz priekšu paredzēts pārnesums.Deaktivizēšana
Panorāmas skata sistēma tiek
deaktivizēta:
● ja braukšanas ātrums pārsniedz 11 km/h;
● pieskaroties kameras ikonai ë
informācijas displejā;
● pārslēdzot automātisko pārnesumkārbu neitrālajā vai P
pozīcijā.
Vispārēja informācija9 Brīdinājums
Panorāmas skata sistēma
neaizstāj vadītāja redzi. Tajā nav
redzami bērni, gājēji, riteņbraucēji, šķērsvirziena satiksme, dzīvnieki
vai citi objekti, kas neatrodas
kameras skata zonās, piemēram,
zem bufera vai zem automašīnas.
Braucot ar automašīnu vai
novietojot to stāvēšanai, nelietojiet
tikai panorāmas skata sistēmu.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.

224Braukšana un ekspluatācijaAtpakaļskata kameraAtpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Braucot ar automašīnu
atpakaļgaitā vai novietojot to
stāvēšanai, nelietojiet tikai
atpakaļskata kameru.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta starp numura
zīmes apgaismojuma lukturiem.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas
tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.

Braukšana un ekspluatācija225
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā
rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Deaktivizēšana
Kamera tiek izslēgta, kad ir sasniegts
noteikts ātrums, braucot uz priekšu,
vai ja atpakaļgaitas pārnesums nav
bijis ieslēgts aptuveni 10 sekundes.
Vadlīniju un brīdinājuma simbolu
deaktivizēšana
7" krāsu informācijas displejs: vizuālo
vadlīniju aktivizāciju vai deaktivizāciju un brīdinājuma simbolus var mainīt ar
skārientaustiņiem displeja apakšējā
zonā.
8" krāsu informācijas displejs: vizuālo vadlīniju aktivizāciju vai deaktivizāciju
un brīdinājuma simbolus var mainīt
informācijas displeja iestatījumu
izvēlnē. Atlasiet vajadzīgo iestatījumu sadaļā Settings (Iestatījumi) , I Rear
Camera (Aizmugurējā kamera) .
Informācijas displejs 3 114.
Automašīnas personalizācija 3 121.
Sistēmas ierobežojumi
Atpakaļskata kamera var nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvos.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.
● Uz kameras objektīviem ir sniegs, ledus, šļūdonis, dubļi,
netīrumi. Šādā gadījumā notīriet
objektīvu, noskalojiet to ar ūdeni
un noslaukiet ar mīkstu drāniņu.
● Automašīna velk piekabi.

226Braukšana un ekspluatācija● Automašīna ir nokļuvusinegadījumā, kurā ir cietusi tās
aizmugure.
● Ir ekstremālas temperatūras pārmaiņas.
Kļūmes ziņojumi tiek rādīti
informācijas displeja augšējā rindā
ar 9.
Brīdinājums par aizmugurē šķērsojošu satiksmi
Braucot atpakaļgaitā, papildus
atpakaļskata kamerai 3 224 arī
brīdinājums par aizmugurē
šķērsojošu satiksmi brīdina par
transportlīdzekļiem, kas šķērso ceļu
no kreisās vai labās puses. Ja tiek
noteikta satiksmes plūsma virzienā,
kas šķērso pašreizējo braukšanas
trajektoriju, un ir aktivizēta
atpakaļskata kamera, krāsu
informācijas displejā ir redzams
brīdinājuma trijstūris ar virziena
bultiņu K, kas norāda kustības
virzienu. Turklāt no attiecīgās puses
skaļruņa atskan trīs skaņas signāli.
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.
9 Brīdinājums
Brīdinājums par aizmugurē
šķērsojošu satiksmi neaizstāj
vadītāja uzmanību. Ņemiet vērā,
ka netiek rādīti priekšmeti, kas
neatrodas sensoru redzamības
laukā, piemēram, zem bufera vai automašīnas.
Sistēma neuztver gājējus, bērnus
vai dzīvniekus.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Ieslēdzot atpakaļgaitas pārnesumu,automātiski ieslēdzas brīdinājums par
aizmugurē šķērsojošu satiksmi un
atpakaļskata kamera.
Noteikšanas zonas

Braukšana un ekspluatācija227Sistēmas sensori aptver zonu
apmēram 20 metru un 90° attālumā
no automašīnas aizmugures kreisajā
vai labajā pusē. Brīdinājums par
aizmugurē šķērsojošu satiksmi ir
aktīvs ātrumā līdz 10 km/h un aktivizē
brīdinājumus par šķērsvirziena
satiksmi, kuras ātrums ir no 0 līdz 36 km/h.
Deaktivizēšana Ja tiek pārsniegts noteikts turpgaitas
ātrums vai apmēram 10 sekundes
netiek ieslēgts atpakaļgaitas
pārnesums, brīdinājums par
aizmugurē šķērsojošu satiksmi tiek
deaktivizēts kopā ar atpakaļskata
kameru.
Brīdinājuma par aizmugurē
šķērsojošu satiksmi aktivizēšanu vai
deaktivizēšanu var iestatīt
informācijas displejā automašīnas
personalizācijas izvēlnē.
Automašīnas personalizācija 3 121.
Informācijas displejs 3 114.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.Deaktivizēšanu apstiprina ziņojums
vadītāja informācijas centrā.
Sistēmas ierobežojumi Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.Ceļazīmju palīgsistēma
Darbība
Ceļa zīmju palīgsistēma ar
priekšpusē uzstādītas kameras
palīdzību pamana noteiktas ceļa
zīmes un attēlo tās vadītāja
informācijas centrā.
Ja automašīna ir aprīkota ar iebūvētu
navigācijas sistēmu, papildus var tikt
ietvertas ceļa zīmes no datu kartēm.
Sistēma atpazīst šādas ceļa zīmes:

Braukšana un ekspluatācija231Ceļa zīmju notīrīšanaIr vairākas situācijas, kurās pašlaik
rādītās ceļa zīmes var tikt notīrītas.
Pēc notīrīšanas vadītāja informācijas
centrā tiek rādīta "noklusējuma zīme" vai arī zīme no navigācijas kartes
datiem.
Ceļa zīmju notīrīšanas iemesli: ● Ir nobraukts iepriekšnoteikts attālums vai ir pagājis
iepriekšnoteikts laiks (atšķiras
katram zīmes veidam)
● Automašīna izbrauc pagriezienu
● Ja navigācijas karšu dati nav pieejami un ātrums samazināszem 52 km/h (konstatēta
iebraukšana pilsētā)
● Ja ir pieejami navigācijas karšu dati un ir konstatēta iebraukšana
pilsētā/izbraukšana no tās, jo ir
mainījušies kartes datiCeļa zīmju noteikšana kopā ar
navigācijas sistēmu
Ja automašīna ir aprīkota ar
navigācijas sistēmu, pašlaik attēlotā
zīme var būt iegūta, izmantojot
optisko zīmju noteikšanu vai kartes
datus.
Ja pašlaik attēlotā zīme ir iegūta no
kartes datiem un kartes informācija
mainās, tiek attēlota jauna zīme. Līdz ar to var tikt noteikta jauna zīme, lai
gan uz ceļa jaunas zīmes nav.
Sistēmas ierobežojumi Tālāk norādītajos gadījumos ceļa
zīmju palīgsistēma var nedarboties pareizi:
● Braukšanas ātrums ir lielāks par 200 km/h.
● Braucot pa līkumotiem vai kalnainiem ceļiem.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.● Vējstiklā uzstādītā sensora darbību bloķē sniegs, ledus,
dubļi, netīrumi, vējstikla bojājumi
vai svešķermeņi, piemēram,
uzlīmes.
● Saule spīd tieši kameras objektīvā.
● Ceļazīmes ir pilnīgi vai daļēji aizsegtas vai grūti saskatāmas.
● Ceļazīmes ir nepareizi uzstādītas
vai bojātas.
● Satiksmes zīmes neatbilst Vīnes konvencijai par ceļazīmēm un
signāliem (Wiener
Übereinkommen über
Straßenverkehrszeichen).Uzmanību
Sistēma ir paredzēta, lai palīdzētu vadītājam, braucot ar automašīnu
noteiktās ātruma robežās,
