OPEL INSIGNIA BREAK 2017.5 Gebruikershandleiding (in Dutch)

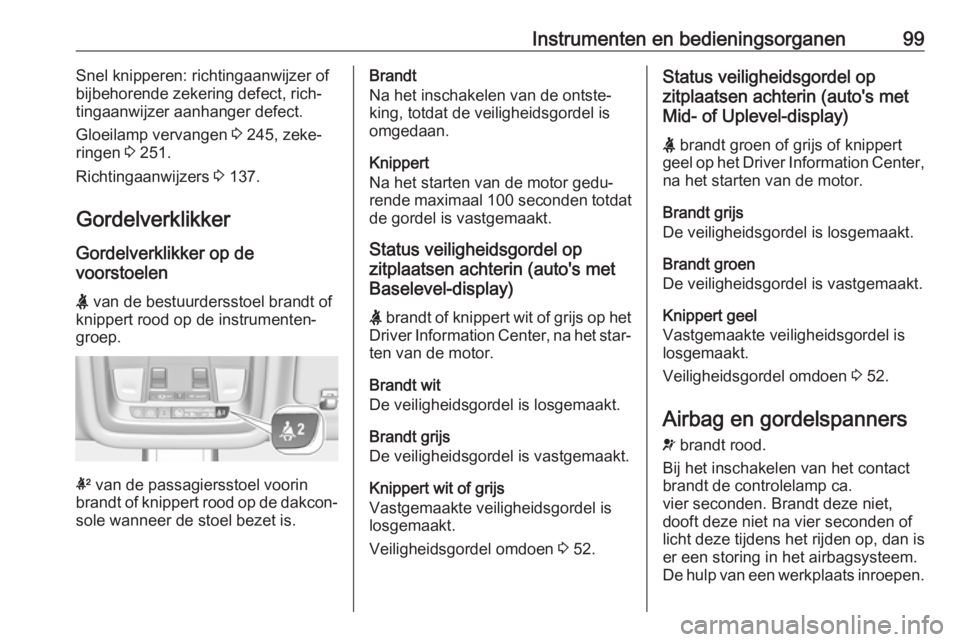

Instrumenten en bedieningsorganen99Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 245, zeke‐
ringen 3 251.
Richtingaanwijzers 3 137.
Gordelverklikker
Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood op de instrumenten‐
groep.
k van de passagiersstoel voorin
brandt of knippert rood op de dakcon‐ sole wanneer de stoel bezet is.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Status veiligheidsgordel op
zitplaatsen achterin (auto's met
Baselevel-display)
X brandt of knippert wit of grijs op het
Driver Information Center, na het star‐ ten van de motor.
Brandt wit
De veiligheidsgordel is losgemaakt.
Brandt grijs
De veiligheidsgordel is vastgemaakt.
Knippert wit of grijs
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 52.Status veiligheidsgordel op
zitplaatsen achterin (auto's met
Mid- of Uplevel-display)
X brandt groen of grijs of knippert
geel op het Driver Information Center, na het starten van de motor.
Brandt grijs
De veiligheidsgordel is losgemaakt.
Brandt groen
De veiligheidsgordel is vastgemaakt.
Knippert geel
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 52.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt de controlelamp ca.
vier seconden. Brandt deze niet,
dooft deze niet na vier seconden of
licht deze tijdens het rijden op, dan is
er een storing in het airbagsysteem.
De hulp van een werkplaats inroepen.

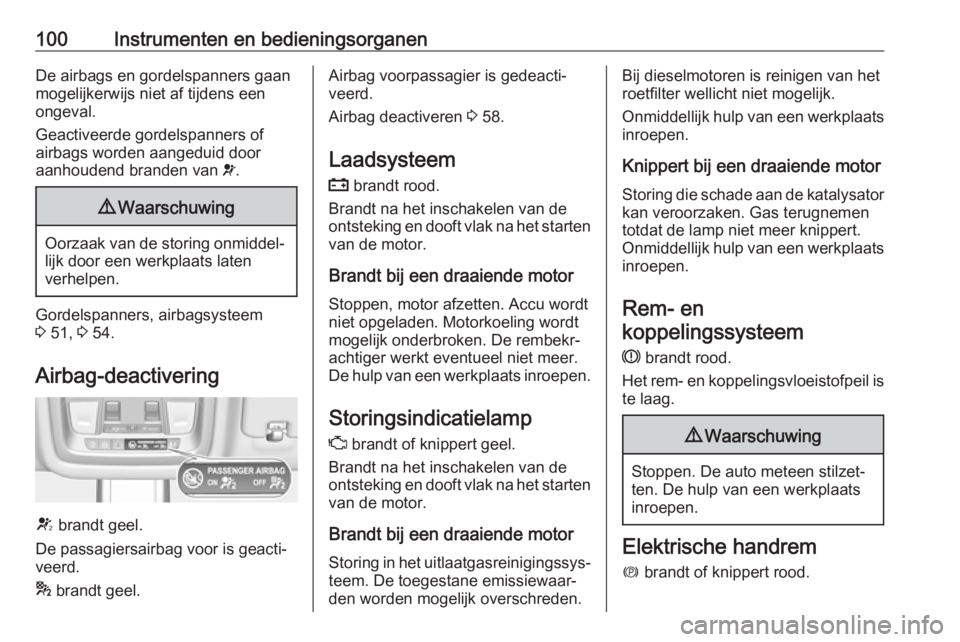

100Instrumenten en bedieningsorganenDe airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 51, 3 54.
Airbag-deactivering
V brandt geel.
De passagiersairbag voor is geacti‐
veerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd.
Airbag deactiveren 3 58.
Laadsysteem p brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.Bij dieselmotoren is reinigen van het
roetfilter wellicht niet mogelijk.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Elektrische handrem
m brandt of knippert rood.

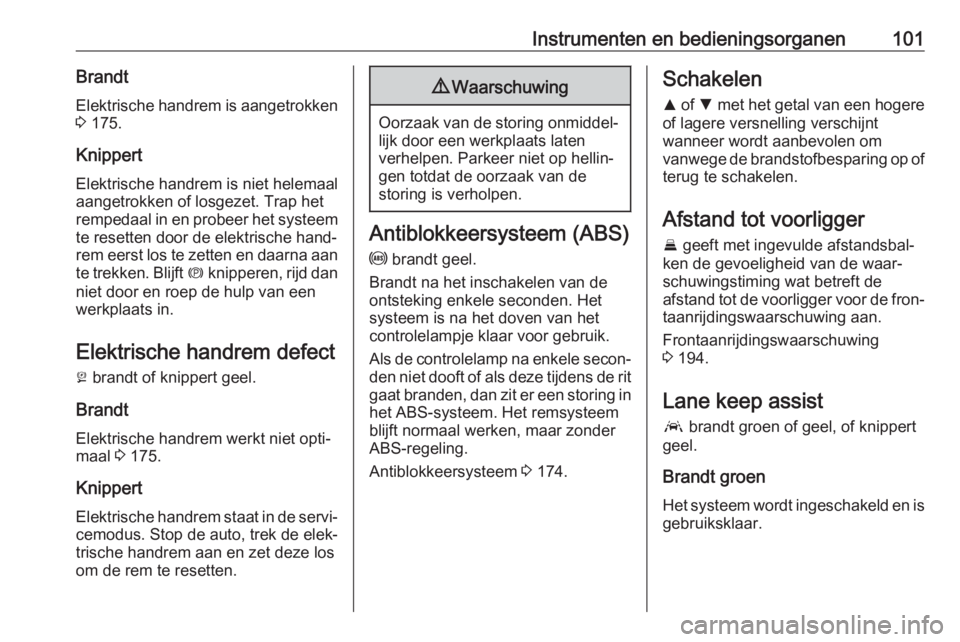

Instrumenten en bedieningsorganen101BrandtElektrische handrem is aangetrokken
3 175.
Knippert Elektrische handrem is niet helemaal
aangetrokken of losgezet. Trap het
rempedaal in en probeer het systeem
te resetten door de elektrische hand‐
rem eerst los te zetten en daarna aan
te trekken. Blijft m knipperen, rijd dan
niet door en roep de hulp van een
werkplaats in.
Elektrische handrem defect
j brandt of knippert geel.
Brandt Elektrische handrem werkt niet opti‐maal 3 175.
Knippert Elektrische handrem staat in de servi‐
cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen. Parkeer niet op hellin‐
gen totdat de oorzaak van de
storing is verholpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 174.
Schakelen
R of S met het getal van een hogere
of lagere versnelling verschijnt
wanneer wordt aanbevolen om
vanwege de brandstofbesparing op of terug te schakelen.
Afstand tot voorligger
E geeft met ingevulde afstandsbal‐
ken de gevoeligheid van de waar‐
schuwingstiming wat betreft de
afstand tot de voorligger voor de fron‐ taanrijdingswaarschuwing aan.
Frontaanrijdingswaarschuwing
3 194.
Lane keep assist a brandt groen of geel, of knippert
geel.
Brandt groen
Het systeem wordt ingeschakeld en is gebruiksklaar.

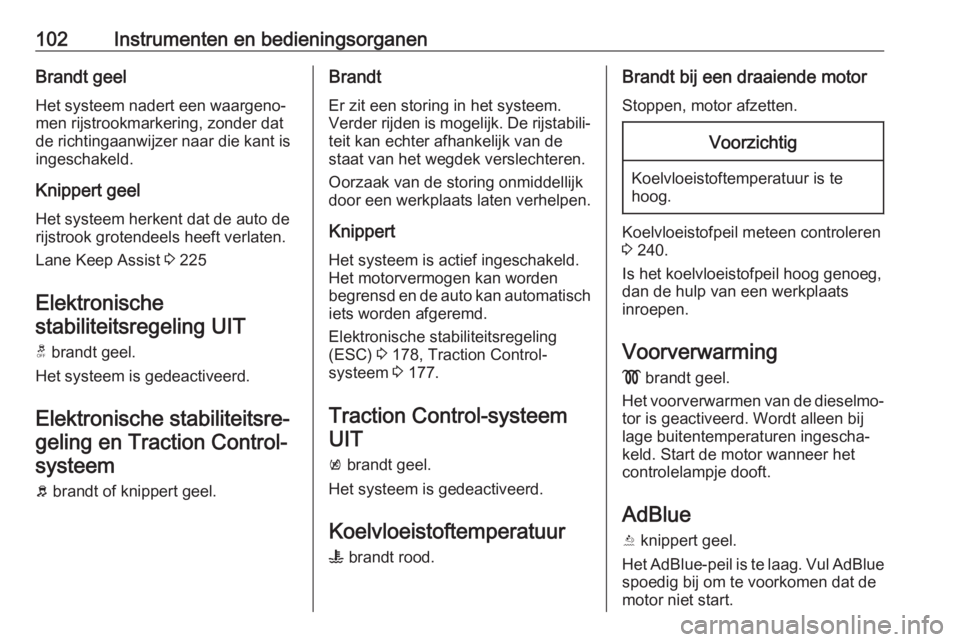

102Instrumenten en bedieningsorganenBrandt geelHet systeem nadert een waargeno‐
men rijstrookmarkering, zonder dat
de richtingaanwijzer naar die kant is
ingeschakeld.
Knippert geel Het systeem herkent dat de auto derijstrook grotendeels heeft verlaten.
Lane Keep Assist 3 225
Elektronische
stabiliteitsregeling UIT
t brandt geel.
Het systeem is gedeactiveerd.
Elektronische stabiliteitsre‐geling en Traction Control-systeem
b brandt of knippert geel.Brandt
Er zit een storing in het systeem.Verder rijden is mogelijk. De rijstabili‐ teit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 178, Traction Control-
systeem 3 177.
Traction Control-systeem UIT
k brandt geel.
Het systeem is gedeactiveerd.
Koelvloeistoftemperatuur
W brandt rood.Brandt bij een draaiende motor
Stoppen, motor afzetten.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil meteen controleren
3 240.
Is het koelvloeistofpeil hoog genoeg,
dan de hulp van een werkplaats
inroepen.
Voorverwarming ! brandt geel.
Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld. Start de motor wanneer het
controlelampje dooft.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.

Instrumenten en bedieningsorganen103AdBlue 3 165.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60 tot 90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten
van de motor.Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal intrappen.
2. Neutraalstand selecteren.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Ontsteking uitschakelen.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder.
Tijdens een Autostop werkt de
rembekrachtigingseenheid nog
altijd.
De sleutel niet uitnemen voordat
de auto helemaal stilstaat, omdat
het stuurslot anders plotseling kan worden geactiveerd.
Controleer het oliepeil voordat u de
hulp van een werkplaats inroept
3 239.
Te laag brandstofpeil
Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Tanken 3 228.
Katalysator 3 165.
Dieselbrandstofsysteem ontluchten
3 244.
Startbeveiliging
d knippert geel.

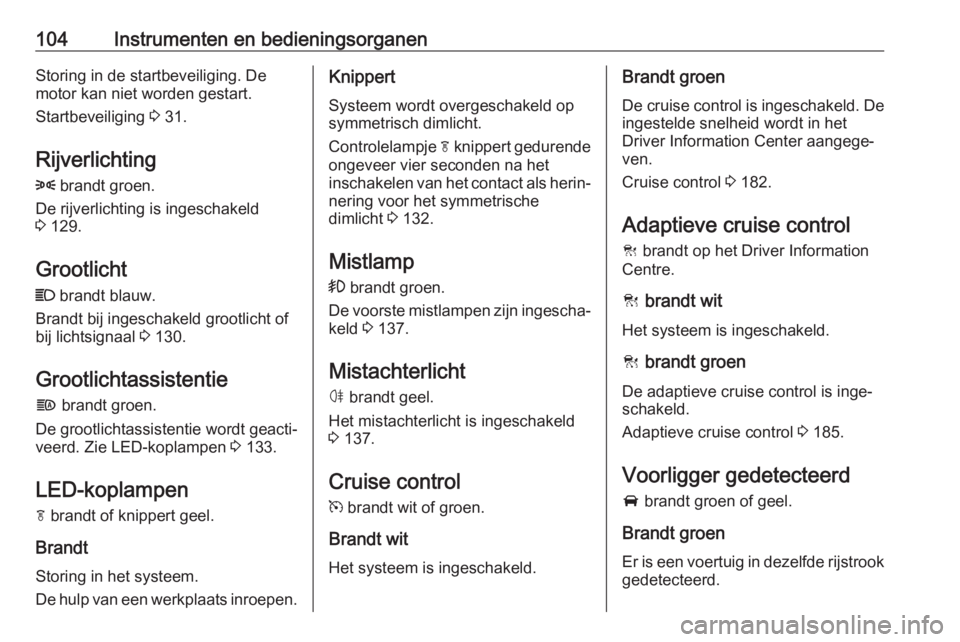

104Instrumenten en bedieningsorganenStoring in de startbeveiliging. De
motor kan niet worden gestart.
Startbeveiliging 3 31.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 129.
Grootlicht
C brandt blauw.
Brandt bij ingeschakeld grootlicht of
bij lichtsignaal 3 130.
Grootlichtassistentie
f brandt groen.
De grootlichtassistentie wordt geacti‐
veerd. Zie LED-koplampen 3 133.
LED-koplampen
f brandt of knippert geel.
Brandt
Storing in het systeem. De hulp van een werkplaats inroepen.Knippert
Systeem wordt overgeschakeld op
symmetrisch dimlicht.
Controlelampje f knippert gedurende
ongeveer vier seconden na het
inschakelen van het contact als herin‐
nering voor het symmetrische
dimlicht 3 132.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 137.
Mistachterlicht
ø brandt geel.
Het mistachterlicht is ingeschakeld 3 137.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.Brandt groen
De cruise control is ingeschakeld. De
ingestelde snelheid wordt in het
Driver Information Center aangege‐
ven.
Cruise control 3 182.
Adaptieve cruise control
C brandt op het Driver Information
Centre.
C brandt wit
Het systeem is ingeschakeld.
C brandt groen
De adaptieve cruise control is inge‐
schakeld.
Adaptieve cruise control 3 185.
Voorligger gedetecteerd A brandt groen of geel.
Brandt groen Er is een voertuig in dezelfde rijstrookgedetecteerd.

Instrumenten en bedieningsorganen105Brandt geelDe afstand tot een voorligger wordt te
kort of wanneer u een ander voertuig
te snel nadert.
Adaptieve cruise control 3 185, fron‐
taanrijdingswaarschuwing 3 194.
Voetgangersdetectie
7 brandt geel.
Het systeem detecteert een voetgan‐
ger vóór de auto.
Snelheidsbegrenzer L brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Snelheidsbegrenzer is actief. Inge‐
stelde snelheid wordt aangegeven bij
symbool L.
Snelheidsbegrenzer 3 184.Verkeersbordherkenning
L geeft gedetecteerde verkeersbor‐
den als controlelampje weer.
Verkeersbordherkenning 3 221.
Portier open h brandt rood.
Een portier of de achterklep staat
open.Informatiedisplays
Driver Information Center Het Driver Information Center is
ondergebracht in de instrumenten‐
groep.
Afhankelijk van de versie en de instru‐
mentengroep is het Driver Informa‐
tion Center verkrijgbaar als Basele‐
vel-display, Midlevel-display of Uple‐
vel-display.
De indicatie op het Driver Information Center is afhankelijk van de uitrus‐
ting:
● kilometerteller en dagteller
● boordinformatie en instellingen ● informatiemenu dagteller/brand‐ stof
● informatie over zuinig rijden
● waarschuwingen ter ondersteu‐ ning van de bestuurder
● waarschuwingsmeldingen
● audio- en Infotainmentinformatie
● telefooninformatie
● navigatie-informatie

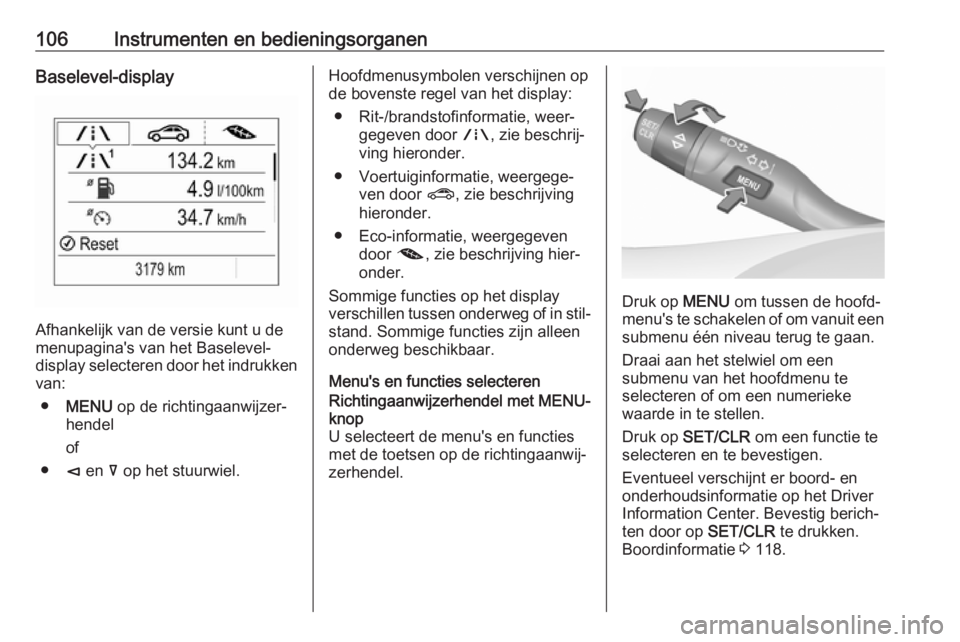

106Instrumenten en bedieningsorganenBaselevel-display
Afhankelijk van de versie kunt u de
menupagina's van het Baselevel-
display selecteren door het indrukken van:
● MENU op de richtingaanwijzer‐
hendel
of
● è en å op het stuurwiel.
Hoofdmenusymbolen verschijnen op
de bovenste regel van het display:
● Rit-/brandstofinformatie, weer‐ gegeven door ;, zie beschrij‐
ving hieronder.
● Voertuiginformatie, weergege‐ ven door ?, zie beschrijving
hieronder.
● Eco-informatie, weergegeven door @, zie beschrijving hier‐
onder.
Sommige functies op het display
verschillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Menu's en functies selecterenRichtingaanwijzerhendel met MENU-
knop
U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om tussen de hoofd‐
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een
submenu van het hoofdmenu te
selecteren of om een numerieke
waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren en te bevestigen.
Eventueel verschijnt er boord- en onderhoudsinformatie op het DriverInformation Center. Bevestig berich‐
ten door op SET/CLR te drukken.
Boordinformatie 3 118.

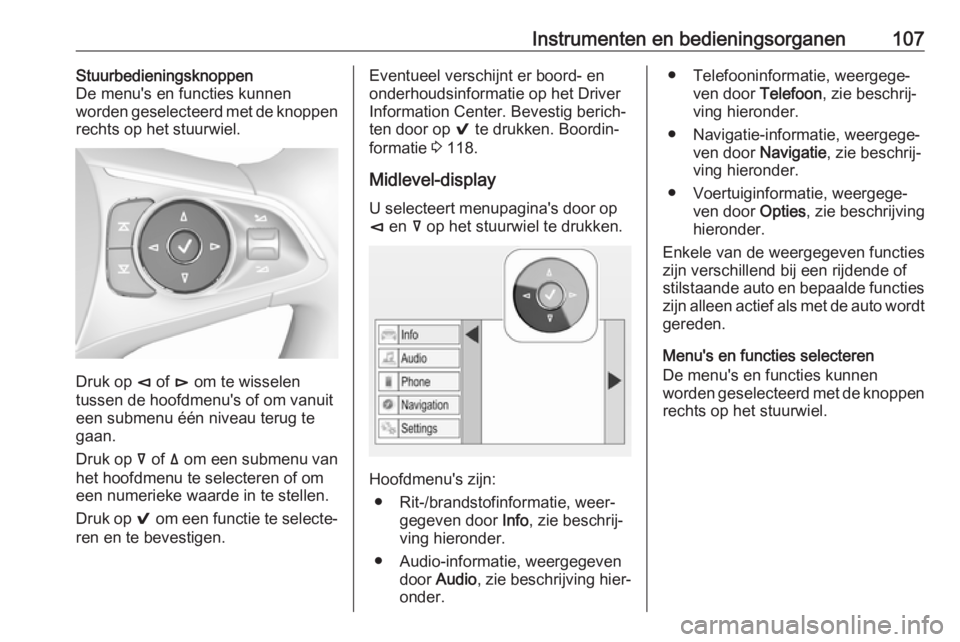

Instrumenten en bedieningsorganen107Stuurbedieningsknoppen
De menu's en functies kunnen
worden geselecteerd met de knoppen
rechts op het stuurwiel.
Druk op è of é om te wisselen
tussen de hoofdmenu's of om vanuit
een submenu één niveau terug te
gaan.
Druk op å of ä om een submenu van
het hoofdmenu te selecteren of om
een numerieke waarde in te stellen.
Druk op 9 om een functie te selecte‐
ren en te bevestigen.
Eventueel verschijnt er boord- en
onderhoudsinformatie op het Driver Information Center. Bevestig berich‐
ten door op 9 te drukken. Boordin‐
formatie 3 118.
Midlevel-display
U selecteert menupagina's door op
è en å op het stuurwiel te drukken.
Hoofdmenu's zijn:
● Rit-/brandstofinformatie, weer‐ gegeven door Info, zie beschrij‐
ving hieronder.
● Audio-informatie, weergegeven door Audio , zie beschrijving hier‐
onder.
● Telefooninformatie, weergege‐ ven door Telefoon, zie beschrij‐
ving hieronder.
● Navigatie-informatie, weergege‐ ven door Navigatie, zie beschrij‐
ving hieronder.
● Voertuiginformatie, weergege‐ ven door Opties, zie beschrijving
hieronder.
Enkele van de weergegeven functies
zijn verschillend bij een rijdende of
stilstaande auto en bepaalde functies
zijn alleen actief als met de auto wordt gereden.
Menu's en functies selecteren
De menu's en functies kunnen
worden geselecteerd met de knoppen rechts op het stuurwiel.

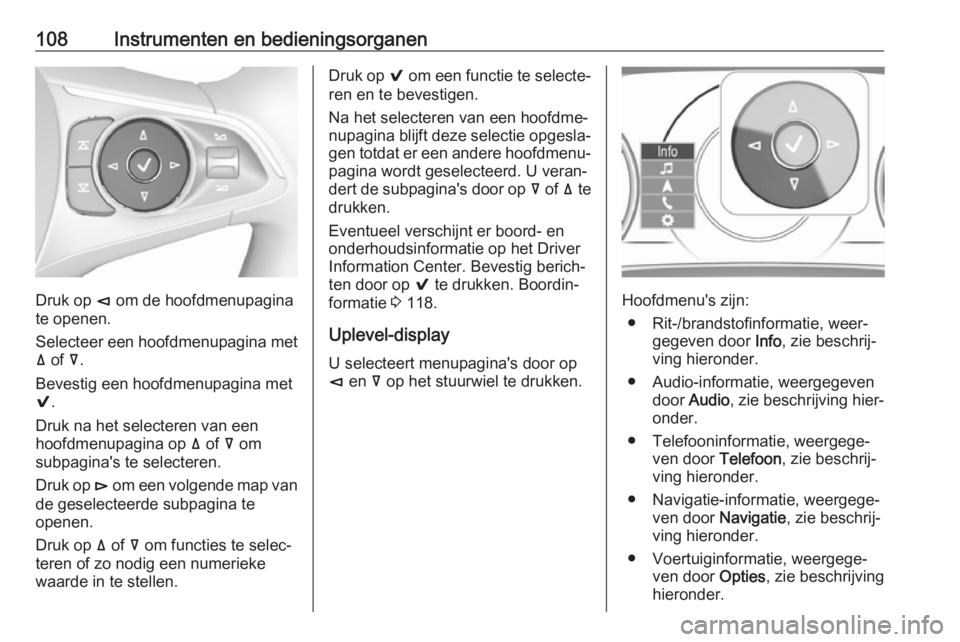

108Instrumenten en bedieningsorganen
Druk op è om de hoofdmenupagina
te openen.
Selecteer een hoofdmenupagina met
ä of å.
Bevestig een hoofdmenupagina met
9 .
Druk na het selecteren van een
hoofdmenupagina op ä of å om
subpagina's te selecteren.
Druk op é om een volgende map van
de geselecteerde subpagina te
openen.
Druk op ä of å om functies te selec‐
teren of zo nodig een numerieke
waarde in te stellen.
Druk op 9 om een functie te selecte‐
ren en te bevestigen.
Na het selecteren van een hoofdme‐
nupagina blijft deze selectie opgesla‐ gen totdat er een andere hoofdmenu‐ pagina wordt geselecteerd. U veran‐
dert de subpagina's door op å of ä te
drukken.
Eventueel verschijnt er boord- en onderhoudsinformatie op het DriverInformation Center. Bevestig berich‐
ten door op 9 te drukken. Boordin‐
formatie 3 118.
Uplevel-display U selecteert menupagina's door op
è en å op het stuurwiel te drukken.
Hoofdmenu's zijn:
● Rit-/brandstofinformatie, weer‐ gegeven door Info, zie beschrij‐
ving hieronder.
● Audio-informatie, weergegeven door Audio , zie beschrijving hier‐
onder.
● Telefooninformatie, weergege‐ ven door Telefoon, zie beschrij‐
ving hieronder.
● Navigatie-informatie, weergege‐ ven door Navigatie, zie beschrij‐
ving hieronder.
● Voertuiginformatie, weergege‐ ven door Opties, zie beschrijving
hieronder.
