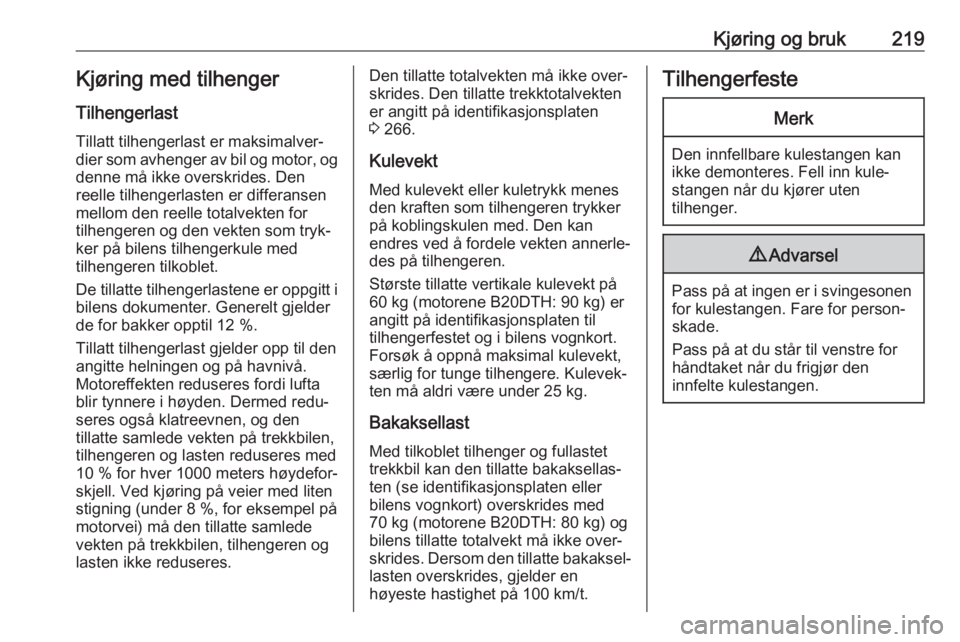

Kjøring og bruk219Kjøring med tilhenger
Tilhengerlast
Tillatt tilhengerlast er maksimalver‐
dier som avhenger av bil og motor, og denne må ikke overskrides. Den
reelle tilhengerlasten er differansen
mellom den reelle totalvekten for
tilhengeren og den vekten som tryk‐
ker på bilens tilhengerkule med
tilhengeren tilkoblet.
De tillatte tilhengerlastene er oppgitt i
bilens dokumenter. Generelt gjelder
de for bakker opptil 12 %.
Tillatt tilhengerlast gjelder opp til den angitte helningen og på havnivå.
Motoreffekten reduseres fordi lufta
blir tynnere i høyden. Dermed redu‐
seres også klatreevnen, og den
tillatte samlede vekten på trekkbilen,
tilhengeren og lasten reduseres med 10 % for hver 1000 meters høydefor‐
skjell. Ved kjøring på veier med liten
stigning (under 8 %, for eksempel på
motorvei) må den tillatte samlede
vekten på trekkbilen, tilhengeren og
lasten ikke reduseres.Den tillatte totalvekten må ikke over‐
skrides. Den tillatte trekktotalvekten
er angitt på identifikasjonsplaten
3 266.
Kulevekt Med kulevekt eller kuletrykk menes
den kraften som tilhengeren trykker på koblingskulen med. Den kan
endres ved å fordele vekten annerle‐ des på tilhengeren.
Største tillatte vertikale kulevekt på
60 kg (motorene B20DTH: 90 kg) er
angitt på identifikasjonsplaten til
tilhengerfestet og i bilens vognkort.
Forsøk å oppnå maksimal kulevekt,
særlig for tunge tilhengere. Kulevek‐
ten må aldri være under 25 kg.
Bakaksellast Med tilkoblet tilhenger og fullastet
trekkbil kan den tillatte bakaksellas‐
ten (se identifikasjonsplaten eller
bilens vognkort) overskrides med
70 kg (motorene B20DTH: 80 kg) og bilens tillatte totalvekt må ikke over‐
skrides. Dersom den tillatte bakaksel‐
lasten overskrides, gjelder en
høyeste hastighet på 100 km/t.TilhengerfesteMerk
Den innfellbare kulestangen kan
ikke demonteres. Fell inn kule‐
stangen når du kjører uten
tilhenger.
9 Advarsel
Pass på at ingen er i svingesonen
for kulestangen. Fare for person‐
skade.
Pass på at du står til venstre for
håndtaket når du frigjør den
innfelte kulestangen.

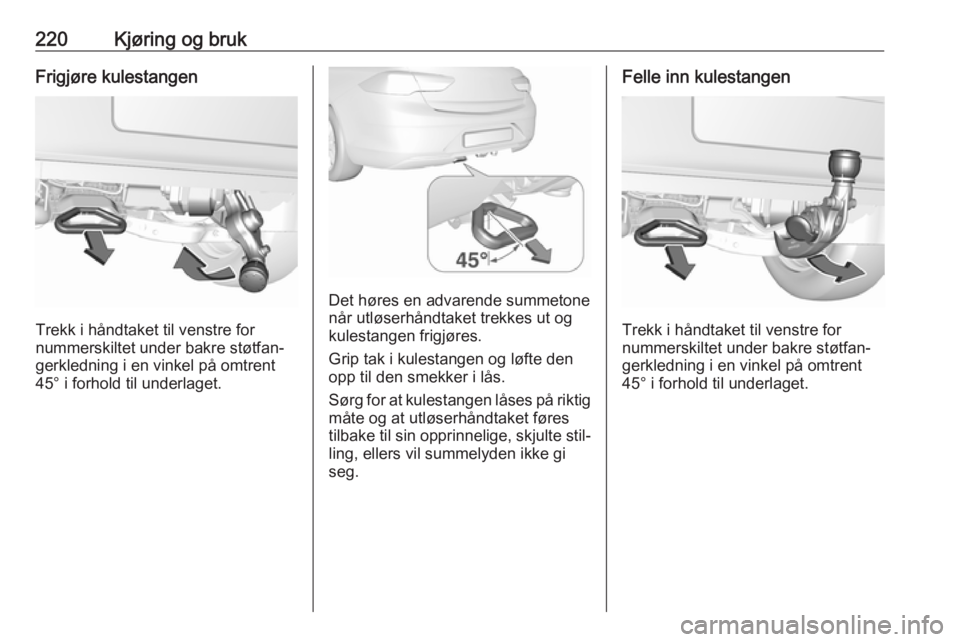

220Kjøring og brukFrigjøre kulestangen
Trekk i håndtaket til venstre for
nummerskiltet under bakre støtfan‐
gerkledning i en vinkel på omtrent
45° i forhold til underlaget.
Det høres en advarende summetone når utløserhåndtaket trekkes ut og
kulestangen frigjøres.
Grip tak i kulestangen og løfte den opp til den smekker i lås.
Sørg for at kulestangen låses på riktig
måte og at utløserhåndtaket føres
tilbake til sin opprinnelige, skjulte stil‐ ling, ellers vil summelyden ikke gi
seg.
Felle inn kulestangen
Trekk i håndtaket til venstre for
nummerskiltet under bakre støtfan‐
gerkledning i en vinkel på omtrent
45° i forhold til underlaget.

Kjøring og bruk221
Det høres en advarende summetone
når utløserhåndtaket trekkes ut og
kulestangen frigjøres.
Sving den løsnede kulestangen mot
høyre med den ene håndflaten helt til stangen festes under gulvet. Kontrol‐
ler at utløserhåndtaket går tilbake til
opprinnelig, skjult stilling, ellers stop‐
per ikke varsellyden.9 Advarsel
Kjøring med tilhenger er bare tillatt
når kulestangen er riktig montert.
Be et verksted om hjelp hvis kule‐
stangen ikke går i lås som den
skal, ellers hvis det er umulig å
føre utløserhåndtaket til den
skjulte posisjonen det hadde først,
ellers hvis summelyden fortsetter
etter at kulestangen er kommet på plass.
Krok for sikkerhetswire
Hekt sikkerhetswiren fast i øyet.
Stabilitetsstøtte for tilhenger
Hvis systemet registrerer slingrebe‐
vegelser, reduseres motoreffekten og bilen/tilhengeren bremses selektivt
opp, til slingringen opphører. Hold
rattet så rolig som mulig mens
systemet virker.
Stabilitetsstøtte for tilhenger er en
funksjon i den elektroniske stabilitets‐
kontrollen 3 168.

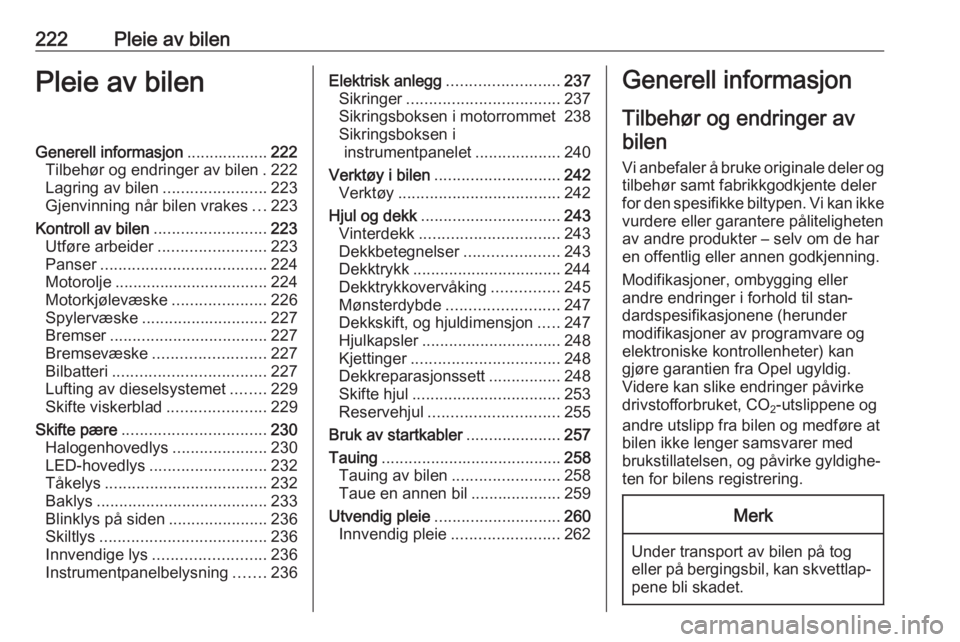

222Pleie av bilenPleie av bilenGenerell informasjon..................222
Tilbehør og endringer av bilen . 222
Lagring av bilen .......................223
Gjenvinning når bilen vrakes ...223
Kontroll av bilen .........................223
Utføre arbeider ........................ 223
Panser ..................................... 224
Motorolje .................................. 224
Motorkjølevæske .....................226
Spylervæske ............................ 227
Bremser ................................... 227
Bremsevæske ......................... 227
Bilbatteri .................................. 227
Lufting av dieselsystemet ........229
Skifte viskerblad ......................229
Skifte pære ................................ 230
Halogenhovedlys .....................230
LED-hovedlys .......................... 232
Tåkelys .................................... 232
Baklys ...................................... 233
Blinklys på siden ......................236
Skiltlys ..................................... 236
Innvendige lys ......................... 236
Instrumentpanelbelysning .......236Elektrisk anlegg ......................... 237
Sikringer .................................. 237
Sikringsboksen i motorrommet 238
Sikringsboksen i instrumentpanelet ...................240
Verktøy i bilen ............................ 242
Verktøy .................................... 242
Hjul og dekk ............................... 243
Vinterdekk ............................... 243
Dekkbetegnelser .....................243
Dekktrykk ................................. 244
Dekktrykkovervåking ...............245
Mønsterdybde ......................... 247
Dekkskift, og hjuldimensjon .....247
Hjulkapsler ............................... 248
Kjettinger ................................. 248
Dekkreparasjonssett ................248
Skifte hjul ................................. 253
Reservehjul ............................. 255
Bruk av startkabler .....................257
Tauing ........................................ 258
Tauing av bilen ........................ 258
Taue en annen bil ....................259
Utvendig pleie ............................ 260
Innvendig pleie ........................ 262Generell informasjon
Tilbehør og endringer avbilen
Vi anbefaler å bruke originale deler og tilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke
vurdere eller garantere påliteligheten
av andre produkter – selv om de har
en offentlig eller annen godkjenning.
Modifikasjoner, ombygging eller
andre endringer i forhold til stan‐
dardspesifikasjonene (herunder
modifikasjoner av programvare og
elektroniske kontrollenheter) kan
gjøre garantien fra Opel ugyldig.
Videre kan slike endringer påvirke
drivstofforbruket, CO 2-utslippene og
andre utslipp fra bilen og medføre at bilen ikke lenger samsvarer med
brukstillatelsen, og påvirke gyldighe‐
ten for bilens registrering.Merk
Under transport av bilen på tog
eller på bergingsbil, kan skvettlap‐
pene bli skadet.

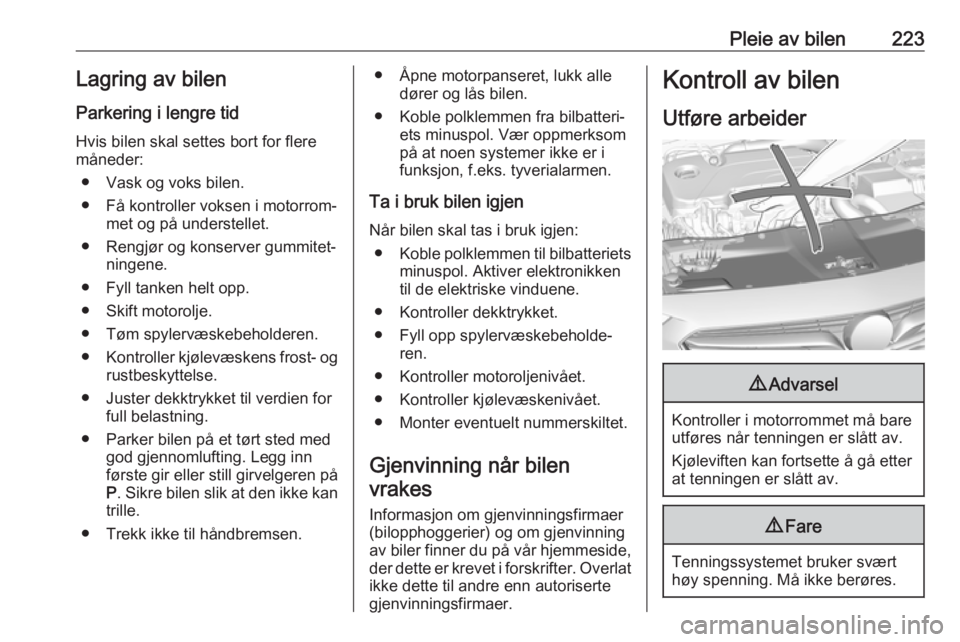

Pleie av bilen223Lagring av bilen
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
● Vask og voks bilen.
● Få kontroller voksen i motorrom‐ met og på understellet.
● Rengjør og konserver gummitet‐ ningene.
● Fyll tanken helt opp.
● Skift motorolje.
● Tøm spylervæskebeholderen.
● Kontroller kjølevæskens frost- og
rustbeskyttelse.
● Juster dekktrykket til verdien for full belastning.
● Parker bilen på et tørt sted med god gjennomlufting. Legg inn
første gir eller still girvelgeren på
P . Sikre bilen slik at den ikke kan
trille.
● Trekk ikke til håndbremsen.● Åpne motorpanseret, lukk alle dører og lås bilen.
● Koble polklemmen fra bilbatteri‐ ets minuspol. Vær oppmerksom
på at noen systemer ikke er i
funksjon, f.eks. tyverialarmen.
Ta i bruk bilen igjen Når bilen skal tas i bruk igjen: ● Koble polklemmen til bilbatteriets
minuspol. Aktiver elektronikken
til de elektriske vinduene.
● Kontroller dekktrykket.
● Fyll opp spylervæskebeholde‐ ren.
● Kontroller motoroljenivået. ● Kontroller kjølevæskenivået. ● Monter eventuelt nummerskiltet.
Gjenvinning når bilen vrakes
Informasjon om gjenvinningsfirmaer (bilopphoggerier) og om gjenvinning
av biler finner du på vår hjemmeside,
der dette er krevet i forskrifter. Overlat ikke dette til andre enn autoriserte
gjenvinningsfirmaer.Kontroll av bilen
Utføre arbeider9 Advarsel
Kontroller i motorrommet må bare
utføres når tenningen er slått av.
Kjøleviften kan fortsette å gå etter
at tenningen er slått av.
9 Fare
Tenningssystemet bruker svært
høy spenning. Må ikke berøres.

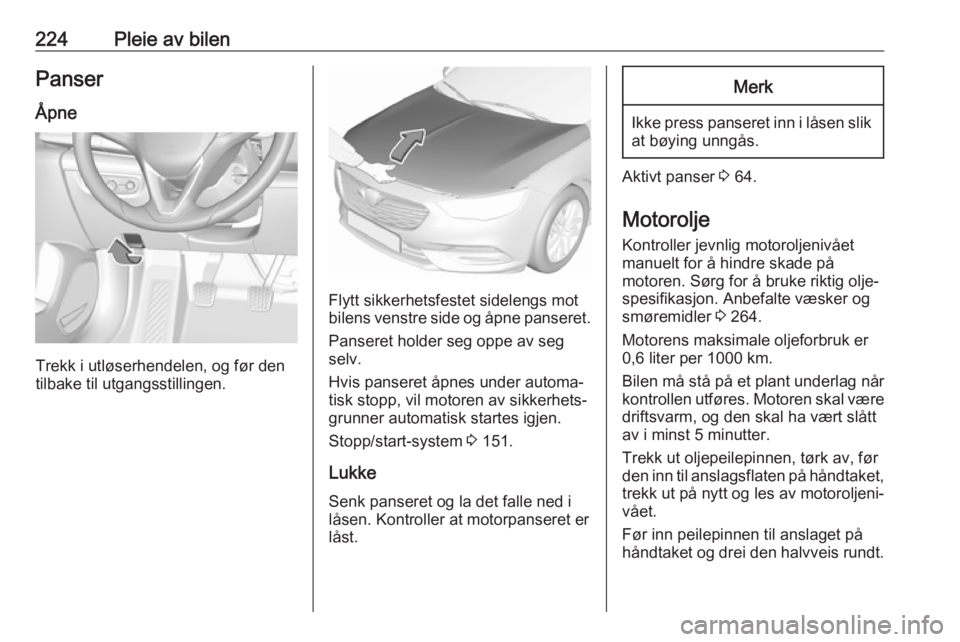

224Pleie av bilenPanser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Flytt sikkerhetsfestet sidelengs mot
bilens venstre side og åpne panseret.
Panseret holder seg oppe av seg
selv.
Hvis panseret åpnes under automa‐
tisk stopp, vil motoren av sikkerhets‐
grunner automatisk startes igjen.
Stopp/start-system 3 151.
Lukke
Senk panseret og la det falle ned i låsen. Kontroller at motorpanseret er låst.
Merk
Ikke press panseret inn i låsen slik at bøying unngås.
Aktivt panser 3 64.
Motorolje Kontroller jevnlig motoroljenivået
manuelt for å hindre skade på
motoren. Sørg for å bruke riktig olje‐
spesifikasjon. Anbefalte væsker og
smøremidler 3 264.
Motorens maksimale oljeforbruk er
0,6 liter per 1000 km.
Bilen må stå på et plant underlag når
kontrollen utføres. Motoren skal være
driftsvarm, og den skal ha vært slått
av i minst 5 minutter.
Trekk ut oljepeilepinnen, tørk av, før den inn til anslagsflaten på håndtaket,
trekk ut på nytt og les av motoroljeni‐
vået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis rundt.

Pleie av bilen225

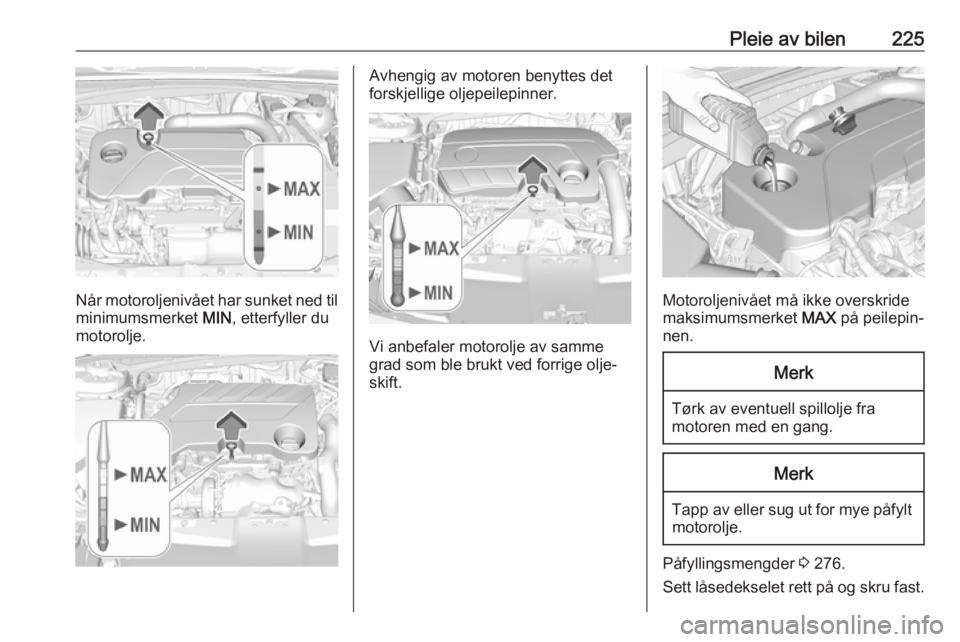

Når motoroljenivået har sunket ned til
minimumsmerket MIN, etterfyller du
motorolje.
Avhengig av motoren benyttes det
forskjellige oljepeilepinner.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige olje‐ skift.
Motoroljenivået må ikke overskride
maksimumsmerket MAX på peilepin‐
nen.
Merk
Tørk av eventuell spillolje fra
motoren med en gang.
Merk
Tapp av eller sug ut for mye påfylt motorolje.
Påfyllingsmengder 3 276.
Sett låsedekselet rett på og skru fast.

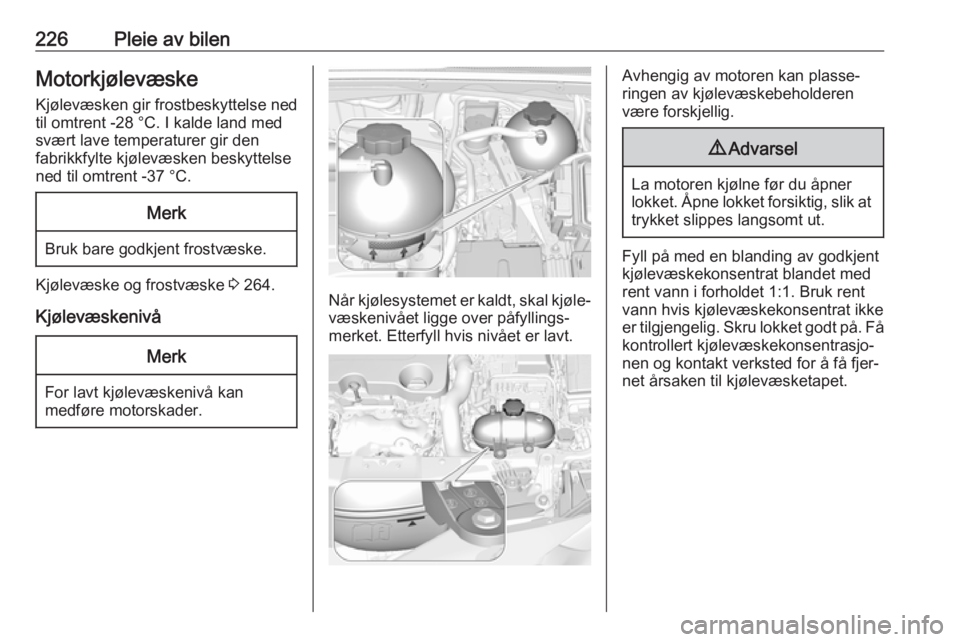

226Pleie av bilenMotorkjølevæske
Kjølevæsken gir frostbeskyttelse ned
til omtrent -28 °C. I kalde land med
svært lave temperaturer gir den
fabrikkfylte kjølevæsken beskyttelse
ned til omtrent -37 °C.Merk
Bruk bare godkjent frostvæske.
Kjølevæske og frostvæske 3 264.
Kjølevæskenivå
Merk
For lavt kjølevæskenivå kan
medføre motorskader.
Når kjølesystemet er kaldt, skal kjøle‐ væskenivået ligge over påfyllings‐
merket. Etterfyll hvis nivået er lavt.
Avhengig av motoren kan plasse‐
ringen av kjølevæskebeholderen
være forskjellig.9 Advarsel
La motoren kjølne før du åpner
lokket. Åpne lokket forsiktig, slik at trykket slippes langsomt ut.
Fyll på med en blanding av godkjentkjølevæskekonsentrat blandet med
rent vann i forholdet 1:1. Bruk rent
vann hvis kjølevæskekonsentrat ikke
er tilgjengelig. Skru lokket godt på. Få kontrollert kjølevæskekonsentrasjo‐
nen og kontakt verksted for å få fjer‐
net årsaken til kjølevæsketapet.

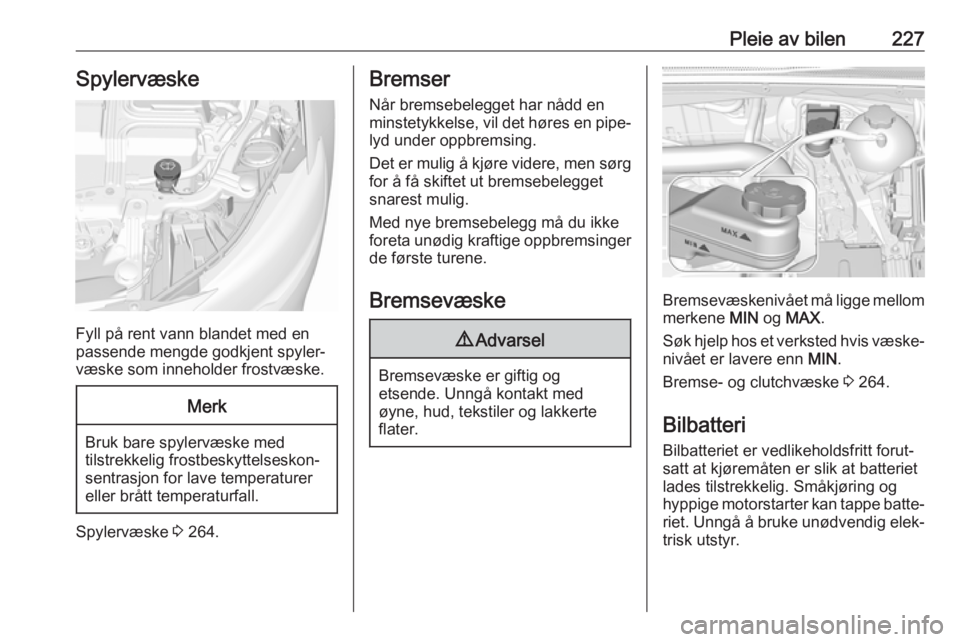

Pleie av bilen227Spylervæske
Fyll på rent vann blandet med en
passende mengde godkjent spyler‐
væske som inneholder frostvæske.
Merk
Bruk bare spylervæske med
tilstrekkelig frostbeskyttelseskon‐ sentrasjon for lave temperaturer
eller brått temperaturfall.
Spylervæske 3 264.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en pipe‐ lyd under oppbremsing.
Det er mulig å kjøre videre, men sørg for å få skiftet ut bremsebelegget
snarest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbremsinger
de første turene.
Bremsevæske9 Advarsel
Bremsevæske er giftig og
etsende. Unngå kontakt med
øyne, hud, tekstiler og lakkerte
flater.
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Søk hjelp hos et verksted hvis væske‐ nivået er lavere enn MIN.
Bremse- og clutchvæske 3 264.
Bilbatteri
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe batte‐ riet. Unngå å bruke unødvendig elek‐
trisk utstyr.

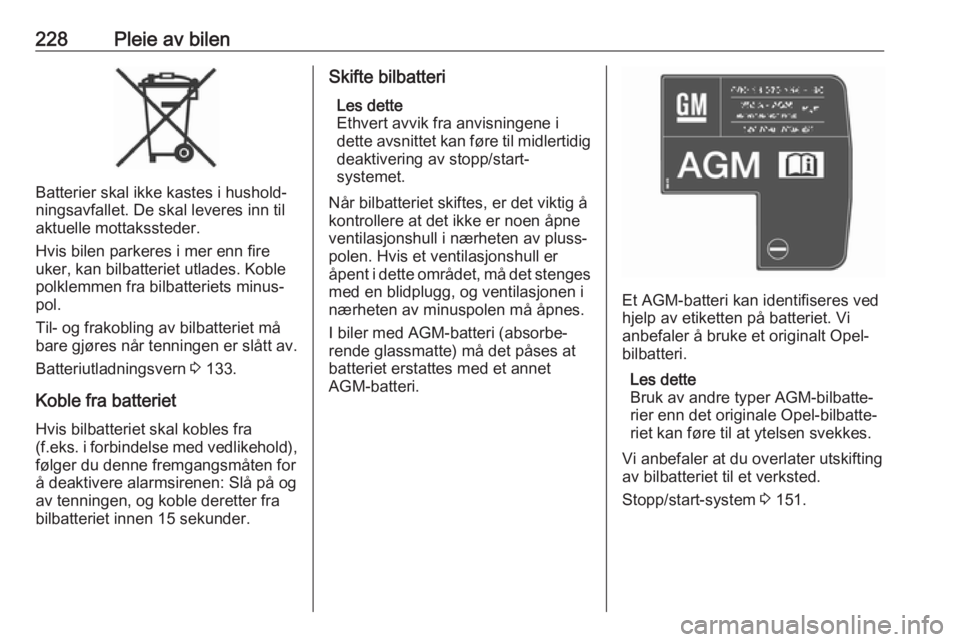

228Pleie av bilen
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn fire
uker, kan bilbatteriet utlades. Koble
polklemmen fra bilbatteriets minus‐
pol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Batteriutladningsvern 3 133.
Koble fra batteriet
Hvis bilbatteriet skal kobles fra
(f.eks. i forbindelse med vedlikehold),
følger du denne fremgangsmåten for å deaktivere alarmsirenen: Slå på og
av tenningen, og koble deretter fra
bilbatteriet innen 15 sekunder.
Skifte bilbatteri
Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering av stopp/start-
systemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges
med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
I biler med AGM-batteri (absorbe‐ rende glassmatte) må det påses at
batteriet erstattes med et annet
AGM-batteri.
Et AGM-batteri kan identifiseres ved hjelp av etiketten på batteriet. Vi anbefaler å bruke et originalt Opel-
bilbatteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at ytelsen svekkes.
Vi anbefaler at du overlater utskifting av bilbatteriet til et verksted.
Stopp/start-system 3 151.
