OPEL INSIGNIA BREAK 2017.5 Instruksjonsbok

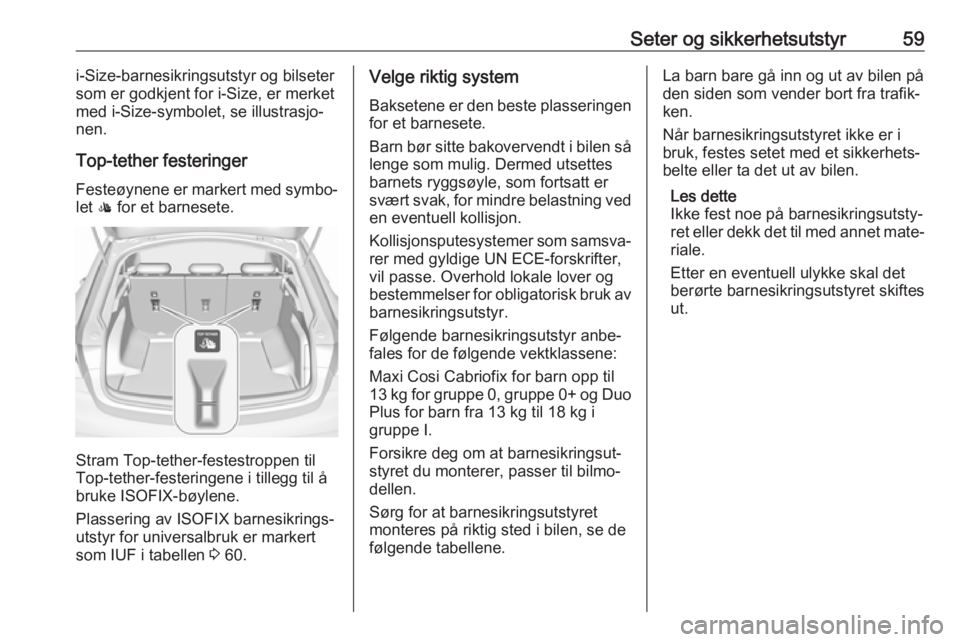

Seter og sikkerhetsutstyr59i-Size-barnesikringsutstyr og bilseter
som er godkjent for i-Size, er merket med i-Size-symbolet, se illustrasjo‐
nen.
Top-tether festeringer Festeøynene er markert med symbo‐
let : for et barnesete.
Stram Top-tether-festestroppen til
Top-tether-festeringene i tillegg til å
bruke ISOFIX-bøylene.
Plassering av ISOFIX barnesikrings‐
utstyr for universalbruk er markert
som IUF i tabellen 3 60.
Velge riktig system
Baksetene er den beste plasseringen
for et barnesete.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,vil passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av barnesikringsutstyr.
Følgende barnesikringsutstyr anbe‐
fales for de følgende vektklassene:
Maxi Cosi Cabriofix for barn opp til
13 kg for gruppe 0, gruppe 0+ og Duo
Plus for barn fra 13 kg til 18 kg i
gruppe I.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festes setet med et sikkerhets‐
belte eller ta det ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐ ret eller dekk det til med annet mate‐
riale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes
ut.

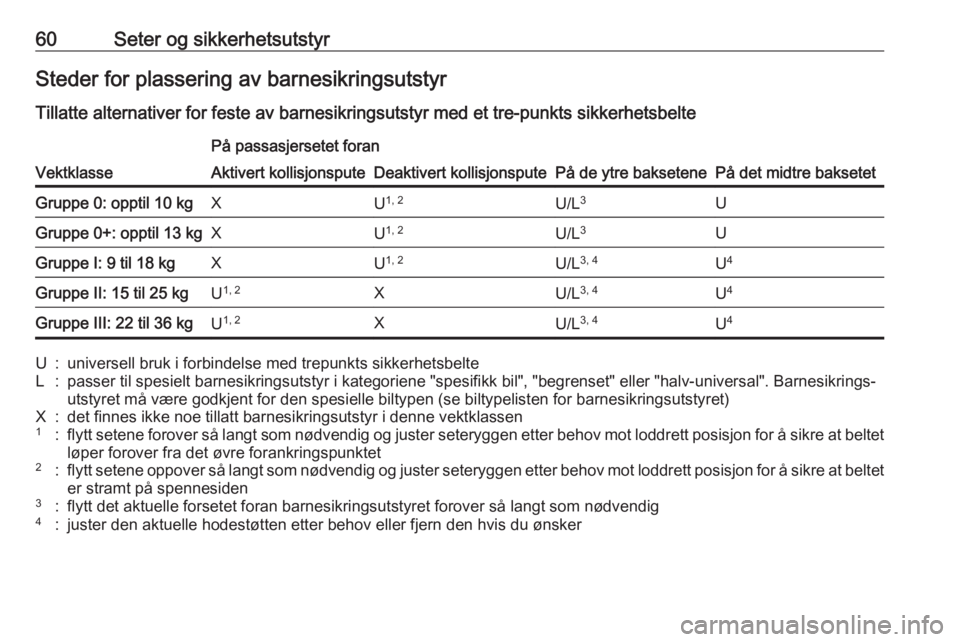

60Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyr
Tillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
Aktivert kollisjonsputeDeaktivert kollisjonsputeGruppe 0: opptil 10 kgXU 1, 2U/L 3UGruppe 0+: opptil 13 kgXU1, 2U/L 3UGruppe I: 9 til 18 kgXU1, 2U/L 3, 4U4Gruppe II: 15 til 25 kgU1, 2XU/L 3, 4U4Gruppe III: 22 til 36 kgU1, 2XU/L 3, 4U4U:universell bruk i forbindelse med trepunkts sikkerhetsbelteL:passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikrings‐
utstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
løper forover fra det øvre forankringspunktet2:flytt setene oppover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker

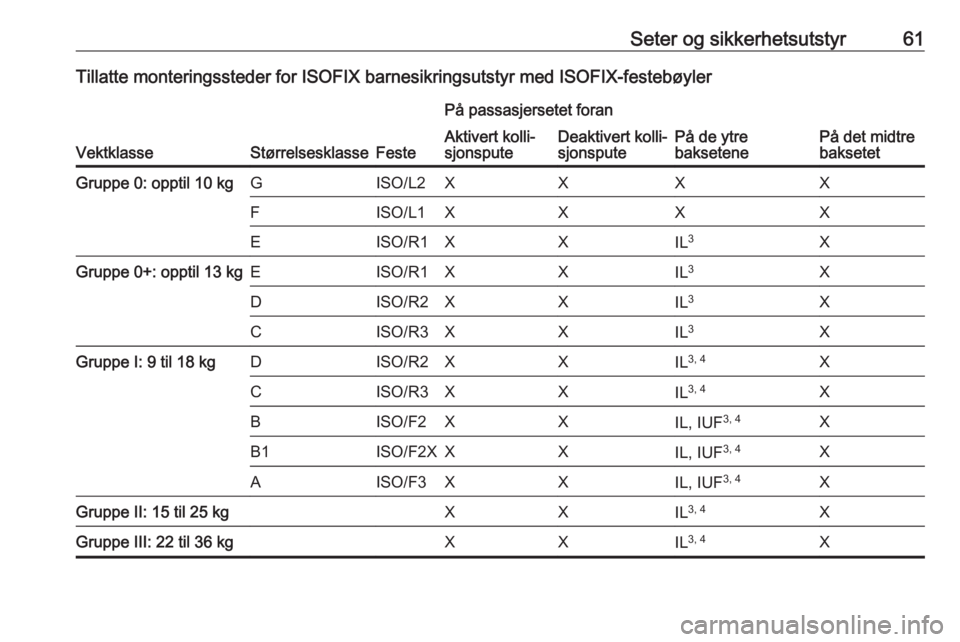

Seter og sikkerhetsutstyr61Tillatte monteringssteder for ISOFIX barnesikringsutstyr med ISOFIX-festebøyler
VektklasseStørrelsesklasseFeste
På passasjersetet foran
På de ytre
baksetenePå det midtre
baksetet
Aktivert kolli‐
sjonsputeDeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: opptil 13 kgEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGruppe I: 9 til 18 kgDISO/R2XXIL3, 4XCISO/R3XXIL3, 4XBISO/F2XXIL, IUF 3, 4XB1ISO/F2XXXIL, IUF3, 4XAISO/F3XXIL, IUF3, 4XGruppe II: 15 til 25 kgXXIL3, 4XGruppe III: 22 til 36 kgXXIL3, 4X

62Seter og sikkerhetsutstyrIL:passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universell".ISOFIX-barnesikringsutstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrettposisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kgF- ISO/L1:venstre sidevendt posisjon barnesikringsutstyr (bærebag)G - ISO/L2:høyre sidevendt posisjon barnesikringsutstyr (bærebag)
Tillatte monteringssteder for i-Size barnesikringsutstyr med ISOFIX-festebøyler
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
Aktivert kollisjonsputeDeaktivert kollisjonsputei-Size
barnesikringsutstyrXXi - UX

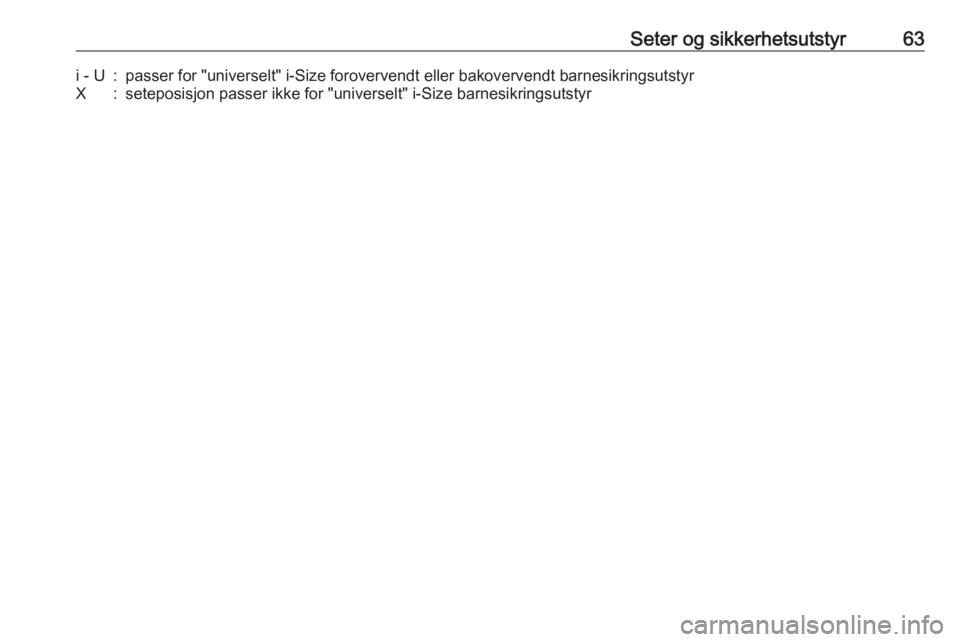

Seter og sikkerhetsutstyr63i - U:passer for "universelt" i-Size forovervendt eller bakovervendt barnesikringsutstyrX:seteposisjon passer ikke for "universelt" i-Size barnesikringsutstyr

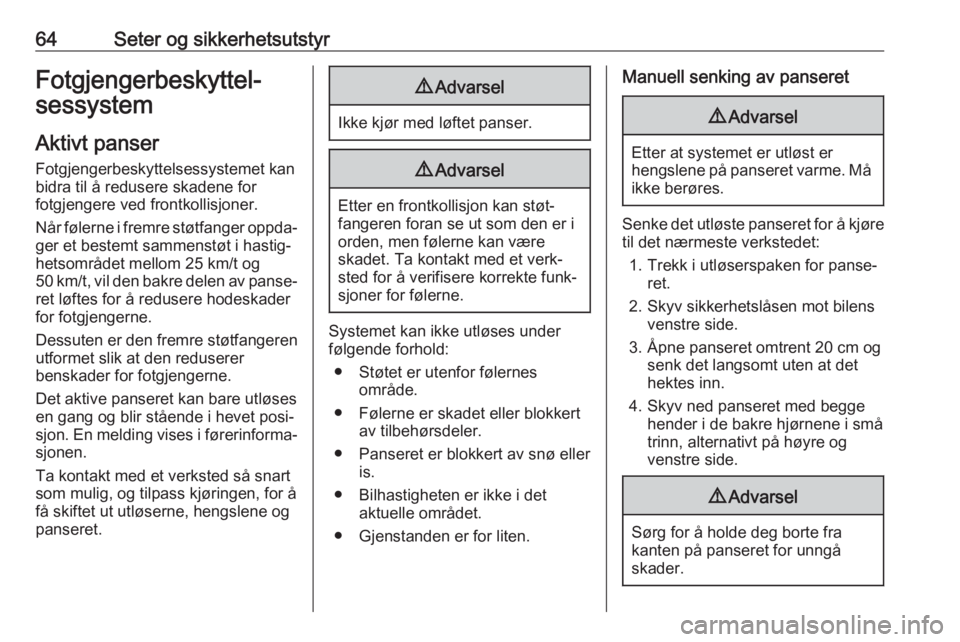

64Seter og sikkerhetsutstyrFotgjengerbeskyttel‐
sessystem
Aktivt panser
Fotgjengerbeskyttelsessystemet kan
bidra til å redusere skadene for
fotgjengere ved frontkollisjoner.
Når følerne i fremre støtfanger oppda‐ ger et bestemt sammenstøt i hastig‐
hetsområdet mellom 25 km/t og
50 km/t, vil den bakre delen av panse‐ ret løftes for å redusere hodeskader
for fotgjengerne.
Dessuten er den fremre støtfangeren
utformet slik at den reduserer
benskader for fotgjengerne.
Det aktive panseret kan bare utløses
en gang og blir stående i hevet posi‐
sjon. En melding vises i førerinforma‐
sjonen.
Ta kontakt med et verksted så snart
som mulig, og tilpass kjøringen, for å
få skiftet ut utløserne, hengslene og
panseret.9 Advarsel
Ikke kjør med løftet panser.
9Advarsel
Etter en frontkollisjon kan støt‐
fangeren foran se ut som den er i orden, men følerne kan være
skadet. Ta kontakt med et verk‐
sted for å verifisere korrekte funk‐
sjoner for følerne.
Systemet kan ikke utløses under
følgende forhold:
● Støtet er utenfor følernes område.
● Følerne er skadet eller blokkert av tilbehørsdeler.
● Panseret er blokkert av snø eller is.
● Bilhastigheten er ikke i det aktuelle området.
● Gjenstanden er for liten.
Manuell senking av panseret9 Advarsel
Etter at systemet er utløst er
hengslene på panseret varme. Må ikke berøres.
Senke det utløste panseret for å kjøre
til det nærmeste verkstedet:
1. Trekk i utløserspaken for panse‐ ret.
2. Skyv sikkerhetslåsen mot bilens venstre side.
3. Åpne panseret omtrent 20 cm og senk det langsomt uten at det
hektes inn.
4. Skyv ned panseret med begge hender i de bakre hjørnene i små
trinn, alternativt på høyre og
venstre side.
9 Advarsel
Sørg for å holde deg borte fra
kanten på panseret for unngå
skader.

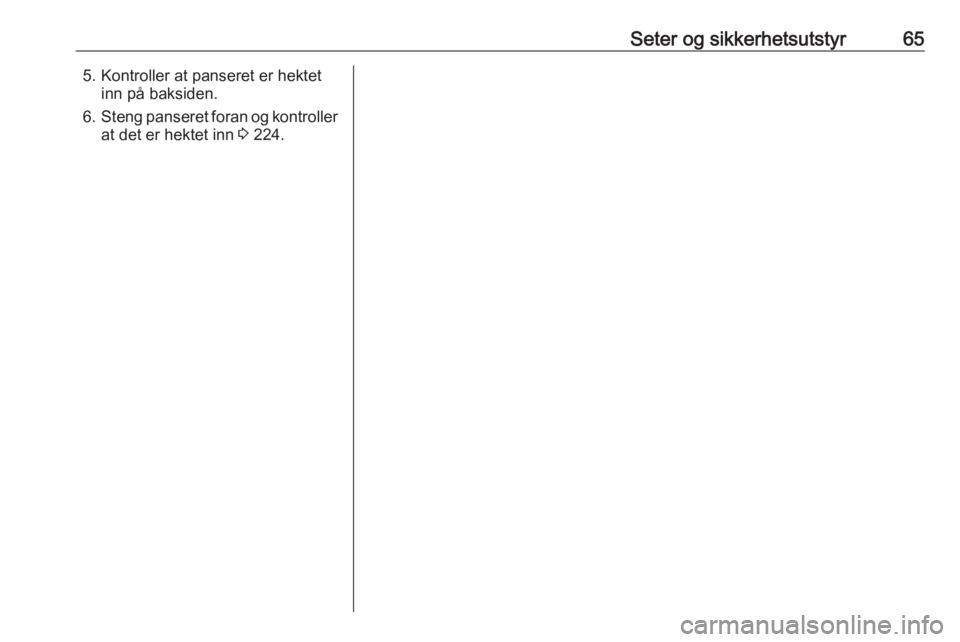

Seter og sikkerhetsutstyr655. Kontroller at panseret er hektetinn på baksiden.
6. Steng panseret foran og kontroller
at det er hektet inn 3 224.

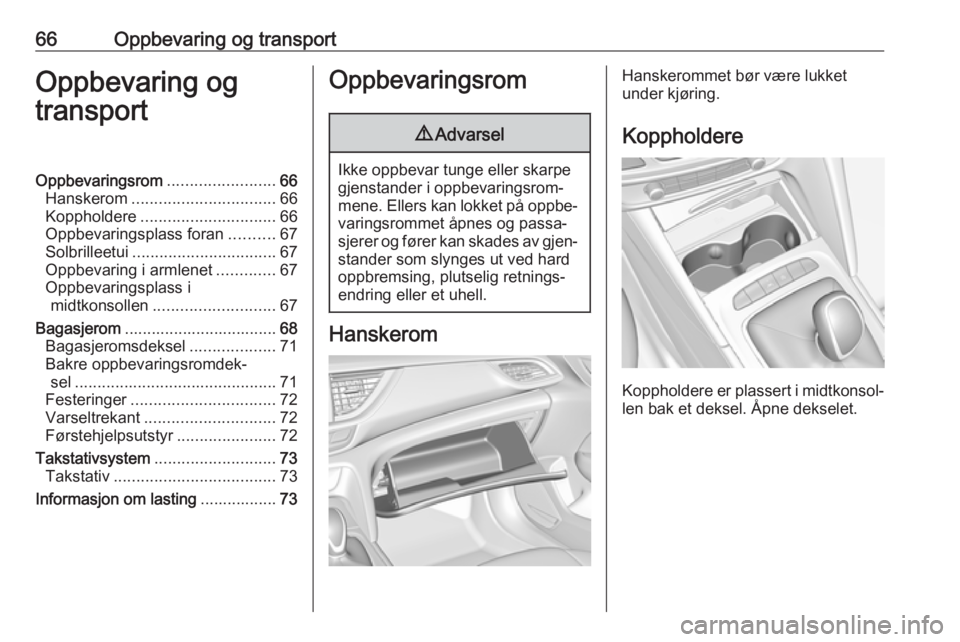

66Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................66
Hanskerom ................................ 66
Koppholdere .............................. 66
Oppbevaringsplass foran ..........67
Solbrilleetui ................................ 67
Oppbevaring i armlenet .............67
Oppbevaringsplass i midtkonsollen ........................... 67
Bagasjerom .................................. 68
Bagasjeromsdeksel ...................71
Bakre oppbevaringsromdek‐ sel ............................................. 71
Festeringer ................................ 72
Varseltrekant ............................. 72
Førstehjelpsutstyr ......................72
Takstativsystem ........................... 73
Takstativ .................................... 73
Informasjon om lasting .................73Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Koppholdere er plassert i midtkonsol‐
len bak et deksel. Åpne dekselet.

Oppbevaring og transport67
Ytterligere koppholdere finnes i
armlenet bak. Fell ned armlenet.
Oppbevaringsplass foran
Det finnes en oppbevaringsboks i
midtkonsollen. Skyv dekselet fram‐
over.
Solbrilleetui
Fell ned og åpne.
Må ikke brukes til oppbevaring av
tunge gjenstander.
Oppbevaring i armlenet
Oppbevaring i forsetets armlene
Trykk på knappen for å felle opp
armlenet.
Oppbevaringsplass i
midtkonsollen
Oppbevaringsplassen kan brukes til
små gjenstander.
Avhengig av utførelsen kan bilen ha
et oppbevaringsrom under et deksel.

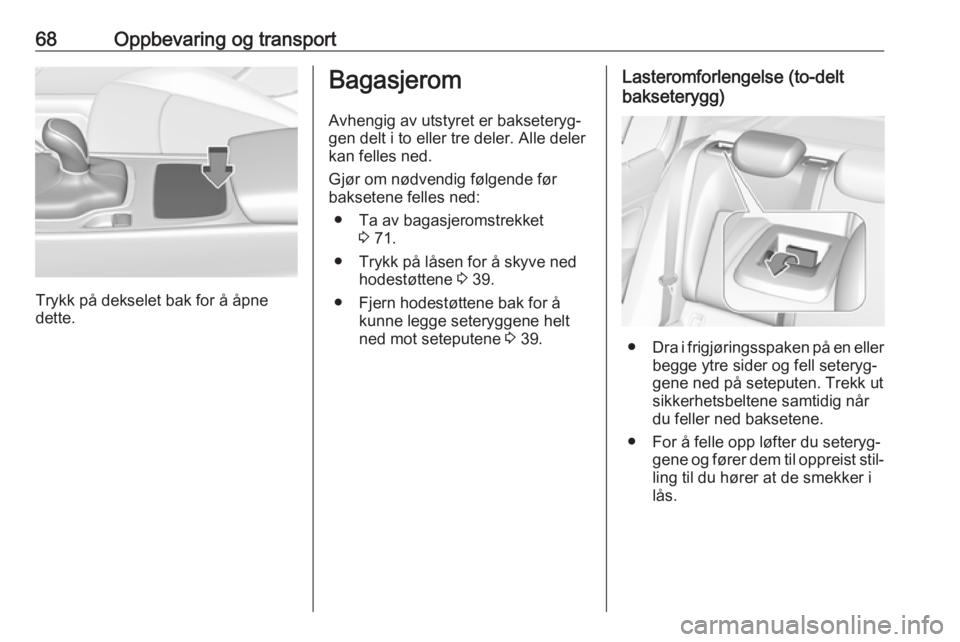

68Oppbevaring og transport
Trykk på dekselet bak for å åpne
dette.
Bagasjerom
Avhengig av utstyret er bakseteryg‐
gen delt i to eller tre deler. Alle deler kan felles ned.
Gjør om nødvendig følgende før
baksetene felles ned:
● Ta av bagasjeromstrekket 3 71.
● Trykk på låsen for å skyve ned hodestøttene 3 39.
● Fjern hodestøttene bak for å kunne legge seteryggene helt
ned mot seteputene 3 39.Lasteromforlengelse (to-delt
bakseterygg)
● Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen. Trekk ut
sikkerhetsbeltene samtidig når
du feller ned baksetene.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐ling til du hører at de smekker i
lås.
