OPEL INSIGNIA BREAK 2017.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 295, PDF Size: 8.33 MB

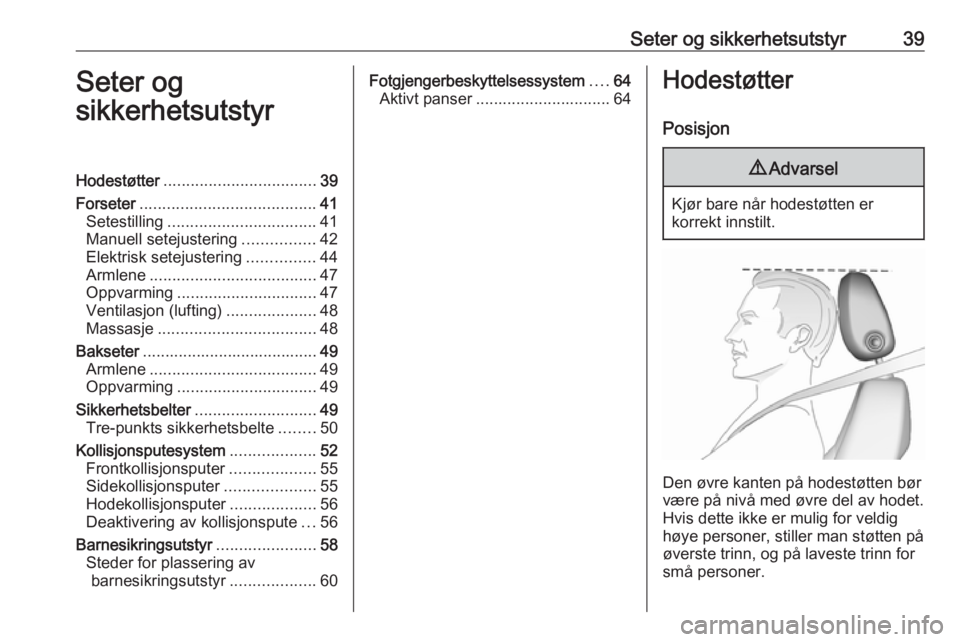

Page 41 of 295
Seter og sikkerhetsutstyr39Seter og
sikkerhetsutstyrHodestøtter .................................. 39
Forseter ....................................... 41
Setestilling ................................. 41
Manuell setejustering ................42
Elektrisk setejustering ...............44
Armlene ..................................... 47
Oppvarming ............................... 47
Ventilasjon (lufting) ....................48
Massasje ................................... 48
Bakseter ....................................... 49
Armlene ..................................... 49
Oppvarming ............................... 49
Sikkerhetsbelter ........................... 49
Tre-punkts sikkerhetsbelte ........50
Kollisjonsputesystem ...................52
Frontkollisjonsputer ...................55
Sidekollisjonsputer ....................55
Hodekollisjonsputer ...................56
Deaktivering av kollisjonspute ...56
Barnesikringsutstyr ......................58
Steder for plassering av barnesikringsutstyr ...................60Fotgjengerbeskyttelsessystem ....64
Aktivt panser .............................. 64Hodestøtter
Posisjon9 Advarsel
Kjør bare når hodestøtten er
korrekt innstilt.
Den øvre kanten på hodestøtten bør
være på nivå med øvre del av hodet.
Hvis dette ikke er mulig for veldig
høye personer, stiller man støtten på
øverste trinn, og på laveste trinn for
små personer.

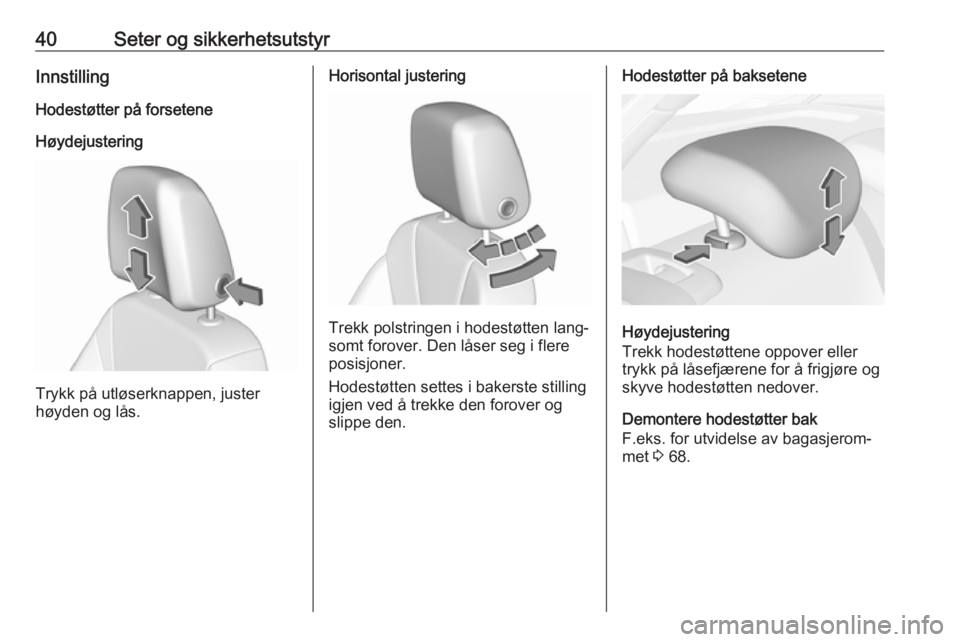

Page 42 of 295
40Seter og sikkerhetsutstyrInnstilling
Hodestøtter på forsetene
Høydejustering
Trykk på utløserknappen, juster
høyden og lås.
Horisontal justering
Trekk polstringen i hodestøtten lang‐
somt forover. Den låser seg i flere
posisjoner.
Hodestøtten settes i bakerste stilling
igjen ved å trekke den forover og
slippe den.
Hodestøtter på baksetene
Høydejustering
Trekk hodestøttene oppover eller
trykk på låsefjærene for å frigjøre og
skyve hodestøtten nedover.
Demontere hodestøtter bak
F.eks. for utvidelse av bagasjerom‐
met 3 68.
Page 43 of 295
Seter og sikkerhetsutstyr41
Trykk på begge låsehakene, trekk
hodestøtten opp og ta den ut.
Forseter
Setestilling9 Advarsel
Kjør bare når setene er korrekt
innstilt.
9 Fare
Sitt ikke nærmere enn 25 cm fra
rattet, dette for å sikre tilstrekkelig
plass for kollisjonsputen hvis den
utløses.
9 Advarsel
Juster aldri setene under kjøring.
De kan bevege seg ukontrollert.
9 Advarsel
Ikke oppbevar gjenstander under
setene.
● Skyv baken så tett inntil seteryg‐ gen som mulig. Juster seteav‐
standen til pedalene, slik at
benene er lett vinklet når du trår
pedalene helt inn. Trekk passa‐
sjersetet foran så langt bak som mulig.
● Juster setehøyden høyt nok til at du har fri sikt til alle sider og til alle
instrumenter. Det skal være en
klaring på minst én håndsbredde
mellom hodet og taktrammen.
Låret skal hvile lett mot setet uten å trykke mot det.
● Sitt med skuldrene så tett inntil seteryggen som mulig. Juster
bakseteryggen slik at du lett når

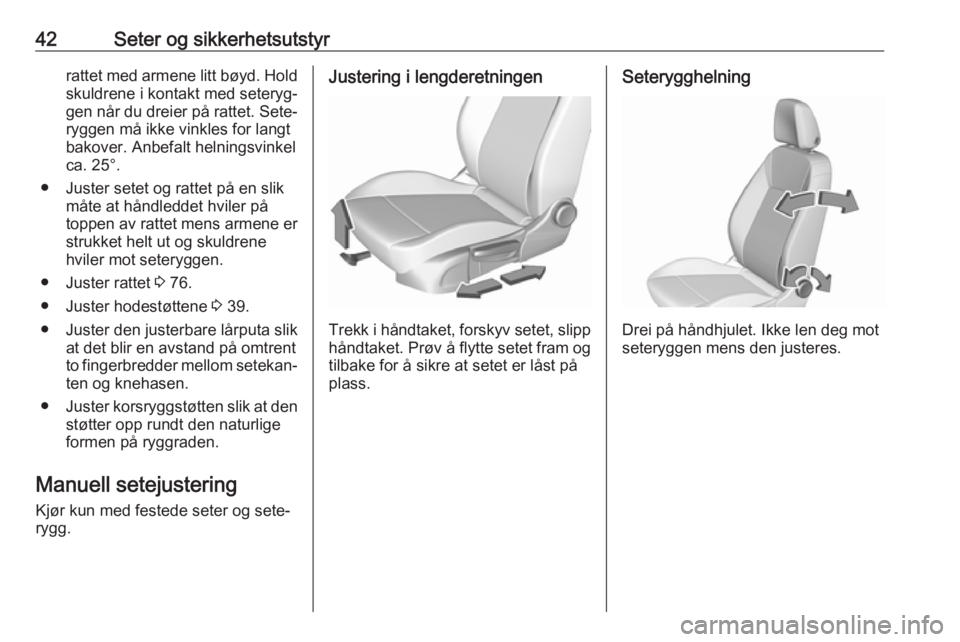

Page 44 of 295
42Seter og sikkerhetsutstyrrattet med armene litt bøyd. Holdskuldrene i kontakt med seteryg‐gen når du dreier på rattet. Sete‐
ryggen må ikke vinkles for langt
bakover. Anbefalt helningsvinkel
ca. 25°.
● Juster setet og rattet på en slik måte at håndleddet hviler på
toppen av rattet mens armene er strukket helt ut og skuldrene
hviler mot seteryggen.
● Juster rattet 3 76.
● Juster hodestøttene 3 39.
● Juster den justerbare lårputa slik at det blir en avstand på omtrent
to fingerbredder mellom setekan‐ ten og knehasen.
● Juster korsryggstøtten slik at den
støtter opp rundt den naturlige
formen på ryggraden.
Manuell setejustering
Kjør kun med festede seter og sete‐
rygg.Justering i lengderetningen
Trekk i håndtaket, forskyv setet, slipp
håndtaket. Prøv å flytte setet fram og tilbake for å sikre at setet er låst på
plass.
Seterygghelning
Drei på håndhjulet. Ikke len deg mot
seteryggen mens den justeres.

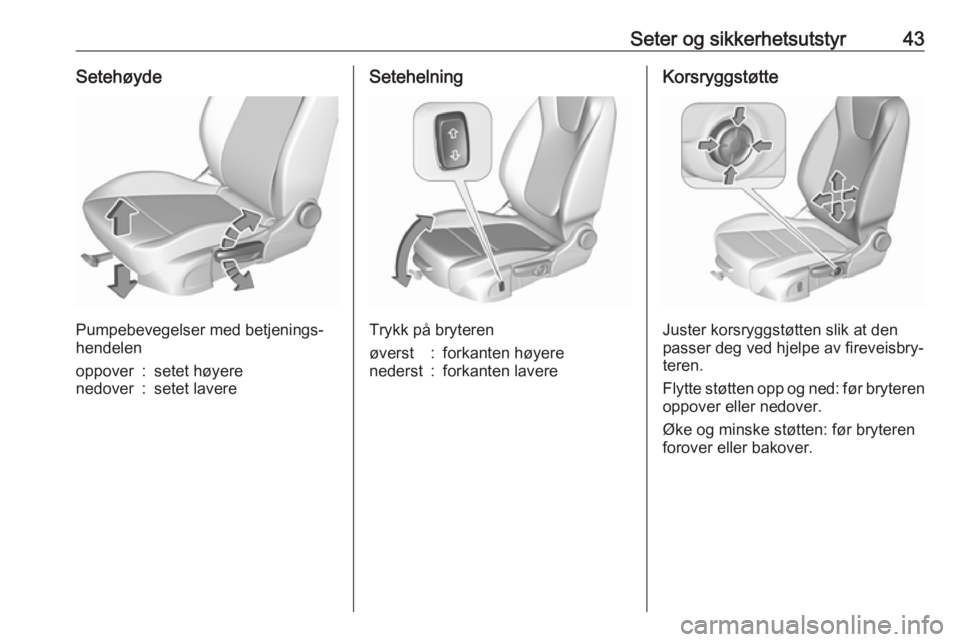

Page 45 of 295
Seter og sikkerhetsutstyr43Setehøyde
Pumpebevegelser med betjenings‐
hendelen
oppover:setet høyerenedover:setet lavereSetehelning
Trykk på bryteren
øverst:forkanten høyerenederst:forkanten lavereKorsryggstøtte
Juster korsryggstøtten slik at den
passer deg ved hjelpe av fireveisbry‐
teren.
Flytte støtten opp og ned: før bryteren oppover eller nedover.
Øke og minske støtten: før bryteren
forover eller bakover.

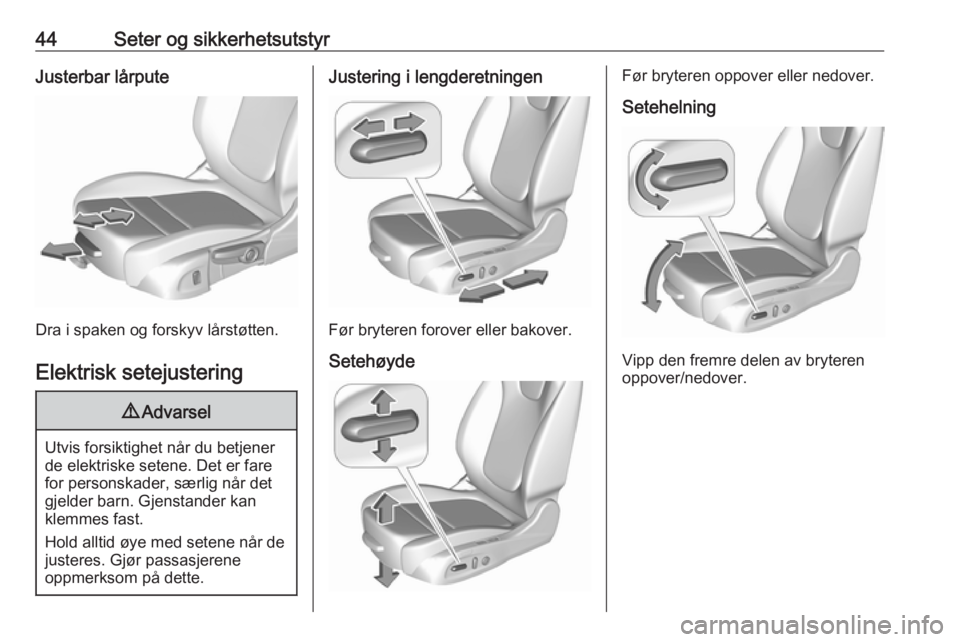

Page 46 of 295
44Seter og sikkerhetsutstyrJusterbar lårpute
Dra i spaken og forskyv lårstøtten.Elektrisk setejustering
9 Advarsel
Utvis forsiktighet når du betjener
de elektriske setene. Det er fare
for personskader, særlig når det gjelder barn. Gjenstander kan
klemmes fast.
Hold alltid øye med setene når de justeres. Gjør passasjerene
oppmerksom på dette.
Justering i lengderetningen
Før bryteren forover eller bakover.
Setehøyde
Før bryteren oppover eller nedover. Setehelning
Vipp den fremre delen av bryteren
oppover/nedover.

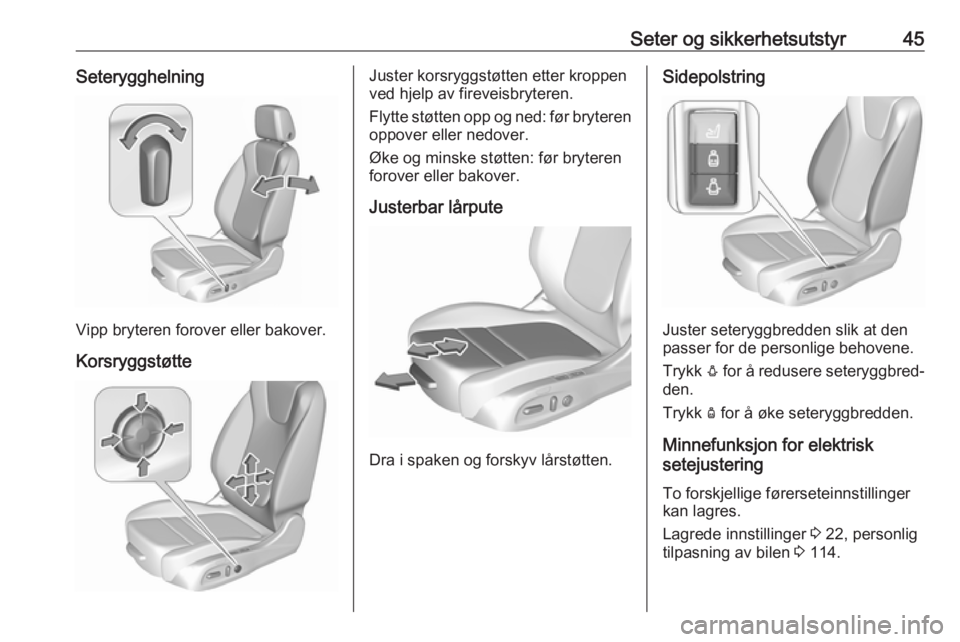

Page 47 of 295
Seter og sikkerhetsutstyr45Seterygghelning
Vipp bryteren forover eller bakover.Korsryggstøtte
Juster korsryggstøtten etter kroppen
ved hjelp av fireveisbryteren.
Flytte støtten opp og ned: før bryteren oppover eller nedover.
Øke og minske støtten: før bryteren
forover eller bakover.
Justerbar lårpute
Dra i spaken og forskyv lårstøtten.
Sidepolstring
Juster seteryggbredden slik at den
passer for de personlige behovene.
Trykk e for å redusere seteryggbred‐
den.
Trykk d for å øke seteryggbredden.
Minnefunksjon for elektrisk
setejustering
To forskjellige førerseteinnstillinger
kan lagres.
Lagrede innstillinger 3 22, personlig
tilpasning av bilen 3 114.

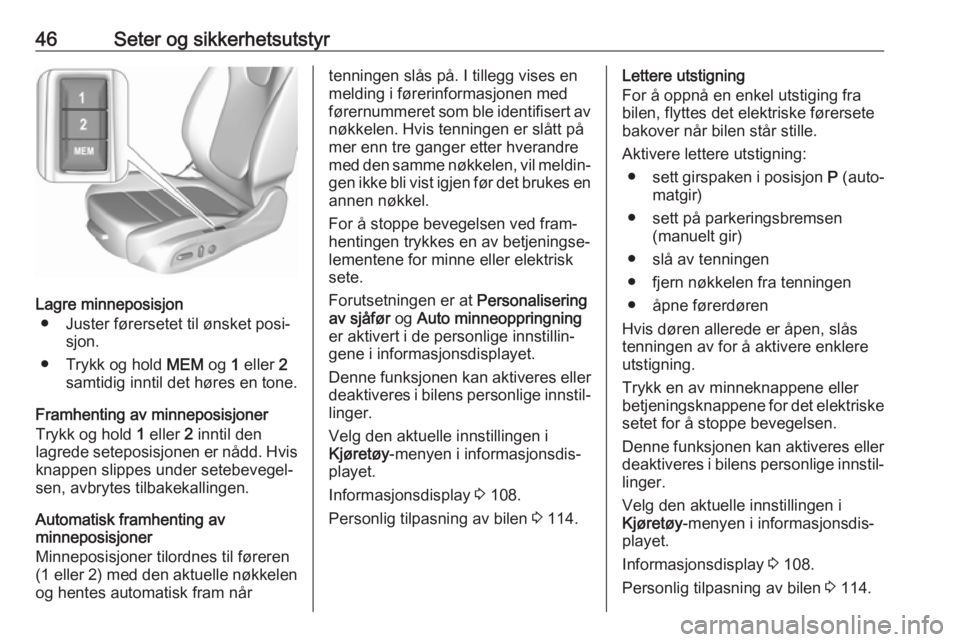

Page 48 of 295
46Seter og sikkerhetsutstyr
Lagre minneposisjon● Juster førersetet til ønsket posi‐ sjon.
● Trykk og hold MEM og 1 eller 2
samtidig inntil det høres en tone.
Framhenting av minneposisjoner
Trykk og hold 1 eller 2 inntil den
lagrede seteposisjonen er nådd. Hvis knappen slippes under setebevegel‐sen, avbrytes tilbakekallingen.
Automatisk framhenting av
minneposisjoner
Minneposisjoner tilordnes til føreren
(1 eller 2) med den aktuelle nøkkelen
og hentes automatisk fram når
tenningen slås på. I tillegg vises en
melding i førerinformasjonen med
førernummeret som ble identifisert av
nøkkelen. Hvis tenningen er slått på
mer enn tre ganger etter hverandre
med den samme nøkkelen, vil meldin‐ gen ikke bli vist igjen før det brukes en
annen nøkkel.
For å stoppe bevegelsen ved fram‐
hentingen trykkes en av betjeningse‐ lementene for minne eller elektrisk
sete.
Forutsetningen er at Personalisering
av sjåfør og Auto minneoppringning
er aktivert i de personlige innstillin‐
gene i informasjonsdisplayet.
Denne funksjonen kan aktiveres eller deaktiveres i bilens personlige innstil‐
linger.
Velg den aktuelle innstillingen i
Kjøretøy -menyen i informasjonsdis‐
playet.
Informasjonsdisplay 3 108.
Personlig tilpasning av bilen 3 114.Lettere utstigning
For å oppnå en enkel utstiging fra
bilen, flyttes det elektriske førersete
bakover når bilen står stille.
Aktivere lettere utstigning: ● sett girspaken i posisjon P (auto‐
matgir)
● sett på parkeringsbremsen (manuelt gir)
● slå av tenningen
● fjern nøkkelen fra tenningen
● åpne førerdøren
Hvis døren allerede er åpen, slås tenningen av for å aktivere enklere
utstigning.
Trykk en av minneknappene eller
betjeningsknappene for det elektriske
setet for å stoppe bevegelsen.
Denne funksjonen kan aktiveres eller deaktiveres i bilens personlige innstil‐
linger.
Velg den aktuelle innstillingen i
Kjøretøy -menyen i informasjonsdis‐
playet.
Informasjonsdisplay 3 108.
Personlig tilpasning av bilen 3 114.

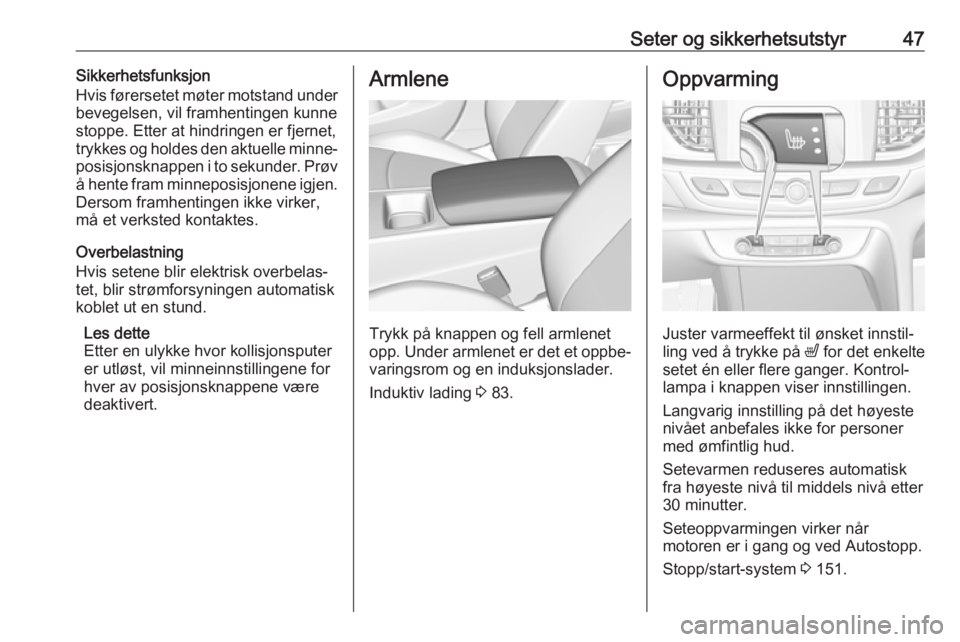

Page 49 of 295
Seter og sikkerhetsutstyr47Sikkerhetsfunksjon
Hvis førersetet møter motstand under
bevegelsen, vil framhentingen kunne
stoppe. Etter at hindringen er fjernet,
trykkes og holdes den aktuelle minne‐
posisjonsknappen i to sekunder. Prøv å hente fram minneposisjonene igjen. Dersom framhentingen ikke virker,
må et verksted kontaktes.
Overbelastning
Hvis setene blir elektrisk overbelas‐
tet, blir strømforsyningen automatisk
koblet ut en stund.
Les dette
Etter en ulykke hvor kollisjonsputer
er utløst, vil minneinnstillingene for hver av posisjonsknappene væredeaktivert.Armlene
Trykk på knappen og fell armlenet
opp. Under armlenet er det et oppbe‐ varingsrom og en induksjonslader.
Induktiv lading 3 83.
Oppvarming
Juster varmeeffekt til ønsket innstil‐
ling ved å trykke på ß for det enkelte
setet én eller flere ganger. Kontrol‐
lampa i knappen viser innstillingen.
Langvarig innstilling på det høyeste
nivået anbefales ikke for personer
med ømfintlig hud.
Setevarmen reduseres automatisk
fra høyeste nivå til middels nivå etter
30 minutter.
Seteoppvarmingen virker når
motoren er i gang og ved Autostopp.
Stopp/start-system 3 151.
Page 50 of 295

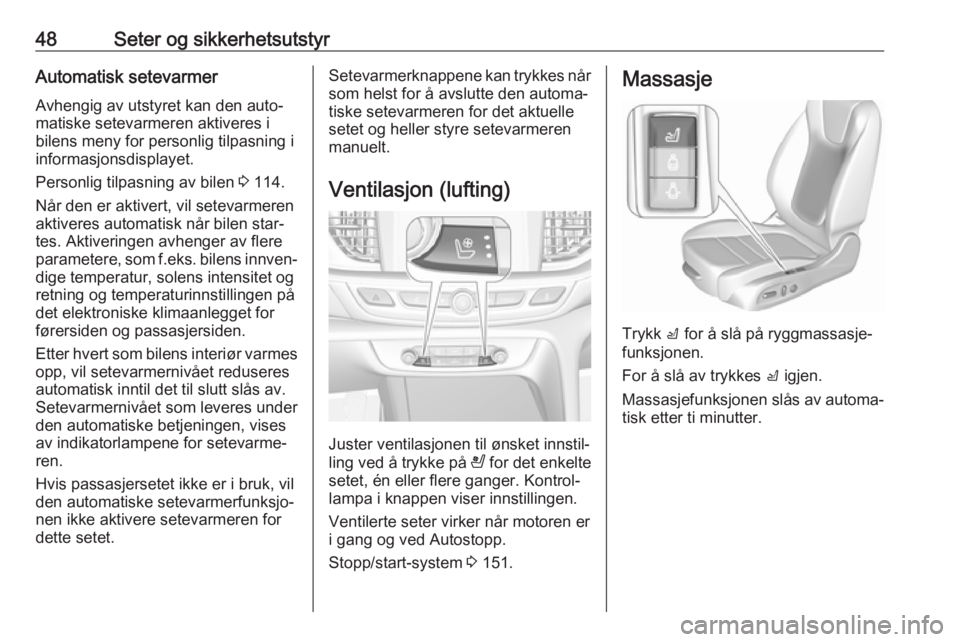

48Seter og sikkerhetsutstyrAutomatisk setevarmer
Avhengig av utstyret kan den auto‐
matiske setevarmeren aktiveres i
bilens meny for personlig tilpasning i
informasjonsdisplayet.
Personlig tilpasning av bilen 3 114.
Når den er aktivert, vil setevarmeren
aktiveres automatisk når bilen star‐
tes. Aktiveringen avhenger av flere
parametere, som f.eks. bilens innven‐ dige temperatur, solens intensitet og
retning og temperaturinnstillingen på
det elektroniske klimaanlegget for
førersiden og passasjersiden.
Etter hvert som bilens interiør varmes opp, vil setevarmernivået reduseres
automatisk inntil det til slutt slås av.
Setevarmernivået som leveres under
den automatiske betjeningen, vises
av indikatorlampene for setevarme‐ ren.
Hvis passasjersetet ikke er i bruk, vil den automatiske setevarmerfunksjo‐
nen ikke aktivere setevarmeren for
dette setet.Setevarmerknappene kan trykkes når
som helst for å avslutte den automa‐
tiske setevarmeren for det aktuelle
setet og heller styre setevarmeren
manuelt.
Ventilasjon (lufting)
Juster ventilasjonen til ønsket innstil‐
ling ved å trykke på A for det enkelte
setet, én eller flere ganger. Kontrol‐
lampa i knappen viser innstillingen.
Ventilerte seter virker når motoren er
i gang og ved Autostopp.
Stopp/start-system 3 151.
Massasje
Trykk c for å slå på ryggmassasje‐
funksjonen.
For å slå av trykkes c igjen.
Massasjefunksjonen slås av automa‐
tisk etter ti minutter.
