OPEL INSIGNIA BREAK 2017.5 Instruktionsbok

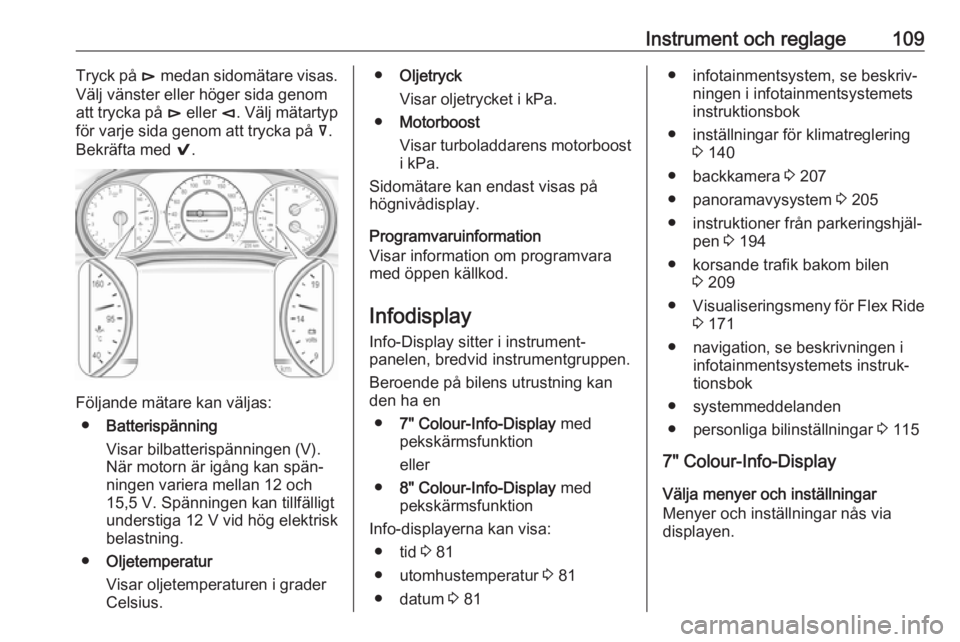

Instrument och reglage109Tryck på é medan sidomätare visas.
Välj vänster eller höger sida genom
att trycka på é eller è. Välj mätartyp
för varje sida genom att trycka på å.
Bekräfta med 9.
Följande mätare kan väljas:
● Batterispänning
Visar bilbatterispänningen (V).
När motorn är igång kan spän‐
ningen variera mellan 12 och
15,5 V. Spänningen kan tillfälligt
understiga 12 V vid hög elektrisk belastning.
● Oljetemperatur
Visar oljetemperaturen i grader
Celsius.
● Oljetryck
Visar oljetrycket i kPa.
● Motorboost
Visar turboladdarens motorboost
i kPa.
Sidomätare kan endast visas på
högnivådisplay.
Programvaruinformation
Visar information om programvara
med öppen källkod.
Infodisplay Info-Display sitter i instrument‐
panelen, bredvid instrumentgruppen.
Beroende på bilens utrustning kan
den ha en
● 7" Colour-Info-Display med
pekskärmsfunktion
eller
● 8" Colour-Info-Display med
pekskärmsfunktion
Info-displayerna kan visa: ● tid 3 81
● utomhustemperatur 3 81
● datum 3 81● infotainmentsystem, se beskriv‐
ningen i infotainmentsystemets
instruktionsbok
● inställningar för klimatreglering 3 140
● backkamera 3 207
● panoramavysystem 3 205
● instruktioner från parkeringshjäl‐ pen 3 194
● korsande trafik bakom bilen 3 209
● Visualiseringsmeny för Flex Ride
3 171
● navigation, se beskrivningen i infotainmentsystemets instruk‐tionsbok
● systemmeddelanden
● personliga bilinställningar 3 115
7" Colour-Info-Display Välja menyer och inställningar
Menyer och inställningar nås via
displayen.

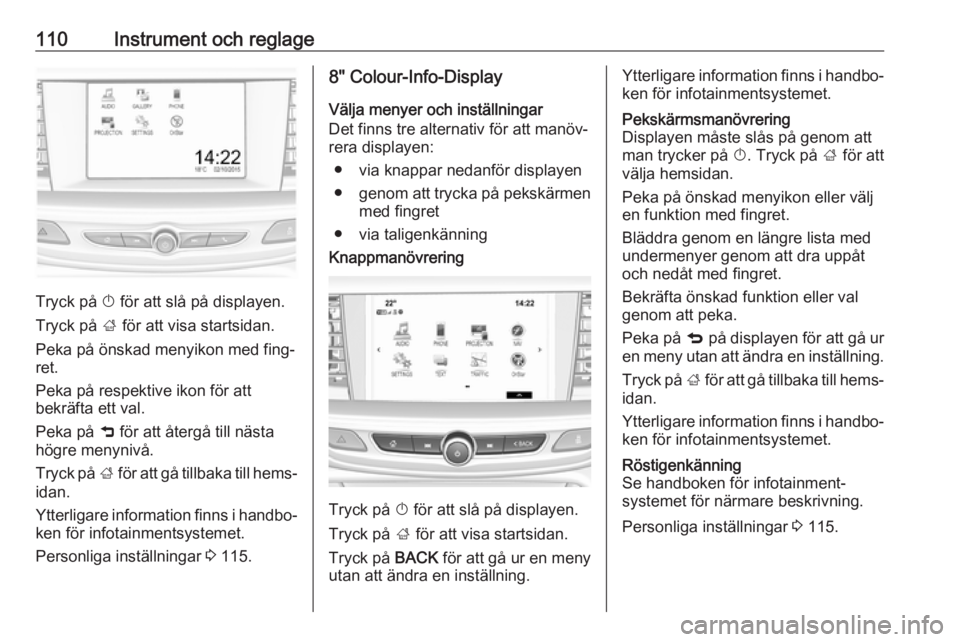

110Instrument och reglage
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Peka på önskad menyikon med fing‐
ret.
Peka på respektive ikon för att
bekräfta ett val.
Peka på 9 för att återgå till nästa
högre menynivå.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.
Personliga inställningar 3 115.
8" Colour-Info-Display
Välja menyer och inställningar
Det finns tre alternativ för att manöv‐
rera displayen:
● via knappar nedanför displayen
● genom att trycka på pekskärmen
med fingret
● via taligenkänningKnappmanövrering
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Tryck på BACK för att gå ur en meny
utan att ändra en inställning.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.Pekskärmsmanövrering
Displayen måste slås på genom att
man trycker på X. Tryck på ; för att
välja hemsidan.
Peka på önskad menyikon eller välj
en funktion med fingret.
Bläddra genom en längre lista med
undermenyer genom att dra uppåt
och nedåt med fingret.
Bekräfta önskad funktion eller val
genom att peka.
Peka på q på displayen för att gå ur
en meny utan att ändra en inställning.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.Röstigenkänning
Se handboken för infotainment‐
systemet för närmare beskrivning.
Personliga inställningar 3 115.

Instrument och reglage111ServicelägeVissa funktioner i förarinformations‐
centralen och Info-Display kan
begränsas för vissa förare.
Mer information finns i handboken för infotainmentsystemet.

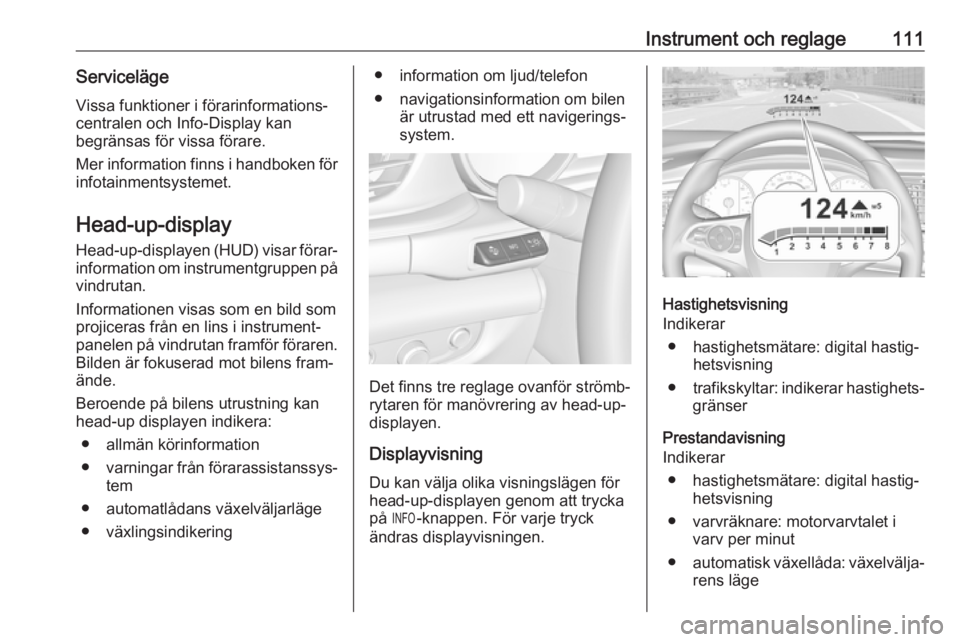

Head-up-display Head-up-displayen (HUD) visar förar‐
information om instrumentgruppen på vindrutan.
Informationen visas som en bild som
projiceras från en lins i instrument‐
panelen på vindrutan framför föraren.
Bilden är fokuserad mot bilens fram‐
ände.
Beroende på bilens utrustning kan
head-up displayen indikera:
● allmän körinformation
● varningar från förarassistanssys‐
tem
● automatlådans växelväljarläge ● växlingsindikering● information om ljud/telefon
● navigationsinformation om bilen är utrustad med ett navigerings‐system.
Det finns tre reglage ovanför strömb‐
rytaren för manövrering av head-up-
displayen.
Displayvisning
Du kan välja olika visningslägen för
head-up-displayen genom att trycka
på / -knappen. För varje tryck
ändras displayvisningen.
Hastighetsvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● trafikskyltar: indikerar hastighets‐
gränser
Prestandavisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● varvräknare: motorvarvtalet i varv per minut
● automatisk växellåda: växelvälja‐
rens läge

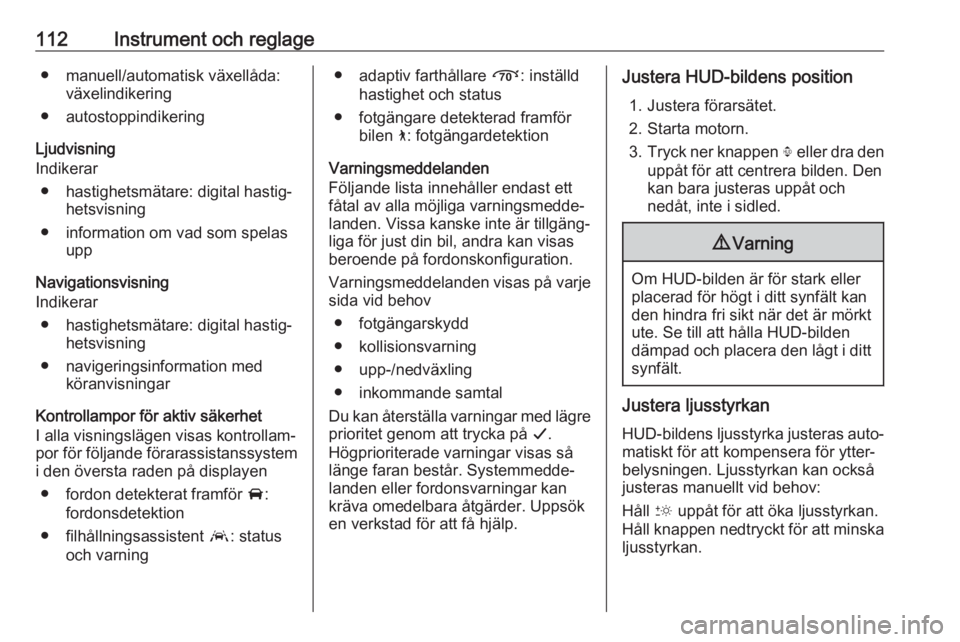

112Instrument och reglage● manuell/automatisk växellåda:växelindikering
● autostoppindikering
Ljudvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● information om vad som spelas upp
Navigationsvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● navigeringsinformation med köranvisningar
Kontrollampor för aktiv säkerhet
I alla visningslägen visas kontrollam‐
por för följande förarassistanssystem
i den översta raden på displayen
● fordon detekterat framför A:
fordonsdetektion
● filhållningsassistent a: status
och varning● adaptiv farthållare Õ: inställd
hastighet och status
● fotgängare detekterad framför bilen 7: fotgängardetektion
Varningsmeddelanden
Följande lista innehåller endast ett
fåtal av alla möjliga varningsmedde‐
landen. Vissa kanske inte är tillgäng‐
liga för just din bil, andra kan visas
beroende på fordonskonfiguration.
Varningsmeddelanden visas på varje
sida vid behov
● fotgängarskydd
● kollisionsvarning
● upp-/nedväxling
● inkommande samtal
Du kan återställa varningar med lägre prioritet genom att trycka på G.
Högprioriterade varningar visas så
länge faran består. Systemmedde‐
landen eller fordonsvarningar kan
kräva omedelbara åtgärder. Uppsök
en verkstad för att få hjälp.Justera HUD-bildens position
1. Justera förarsätet.
2. Starta motorn.
3. Tryck ner knappen . eller dra den
uppåt för att centrera bilden. Den
kan bara justeras uppåt och
nedåt, inte i sidled.9 Varning
Om HUD-bilden är för stark eller
placerad för högt i ditt synfält kan
den hindra fri sikt när det är mörkt
ute. Se till att hålla HUD-bilden
dämpad och placera den lågt i ditt synfält.
Justera ljusstyrkan
HUD-bildens ljusstyrka justeras auto‐
matiskt för att kompensera för ytter‐
belysningen. Ljusstyrkan kan också
justeras manuellt vid behov:
Håll & uppåt för att öka ljusstyrkan.
Håll knappen nedtryckt för att minska
ljusstyrkan.

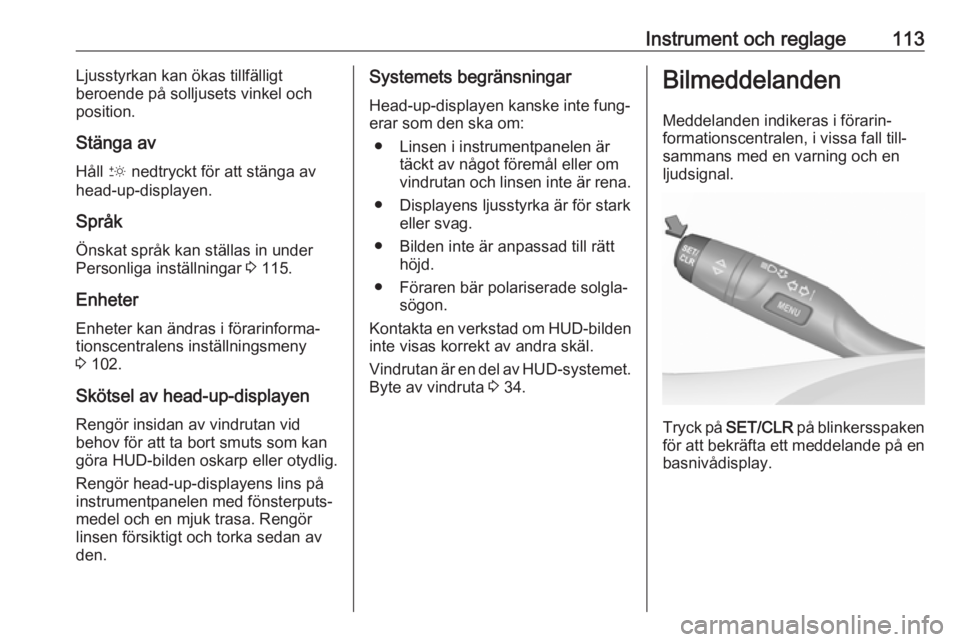

Instrument och reglage113Ljusstyrkan kan ökas tillfälligt
beroende på solljusets vinkel och
position.
Stänga av Håll & nedtryckt för att stänga av
head-up-displayen.
Språk Önskat språk kan ställas in under
Personliga inställningar 3 115.
Enheter Enheter kan ändras i förarinforma‐
tionscentralens inställningsmeny 3 102.
Skötsel av head-up-displayen Rengör insidan av vindrutan vid
behov för att ta bort smuts som kan
göra HUD-bilden oskarp eller otydlig.
Rengör head-up-displayens lins på instrumentpanelen med fönsterputs‐
medel och en mjuk trasa. Rengör
linsen försiktigt och torka sedan av
den.Systemets begränsningar
Head-up-displayen kanske inte fung‐
erar som den ska om:
● Linsen i instrumentpanelen är täckt av något föremål eller om
vindrutan och linsen inte är rena.
● Displayens ljusstyrka är för stark eller svag.
● Bilden inte är anpassad till rätt höjd.
● Föraren bär polariserade solgla‐ sögon.
Kontakta en verkstad om HUD-bilden inte visas korrekt av andra skäl.
Vindrutan är en del av HUD-systemet.
Byte av vindruta 3 34.Bilmeddelanden
Meddelanden indikeras i förarin‐
formationscentralen, i vissa fall till‐
sammans med en varning och en
ljudsignal.
Tryck på SET/CLR på blinkersspaken
för att bekräfta ett meddelande på en basnivådisplay.

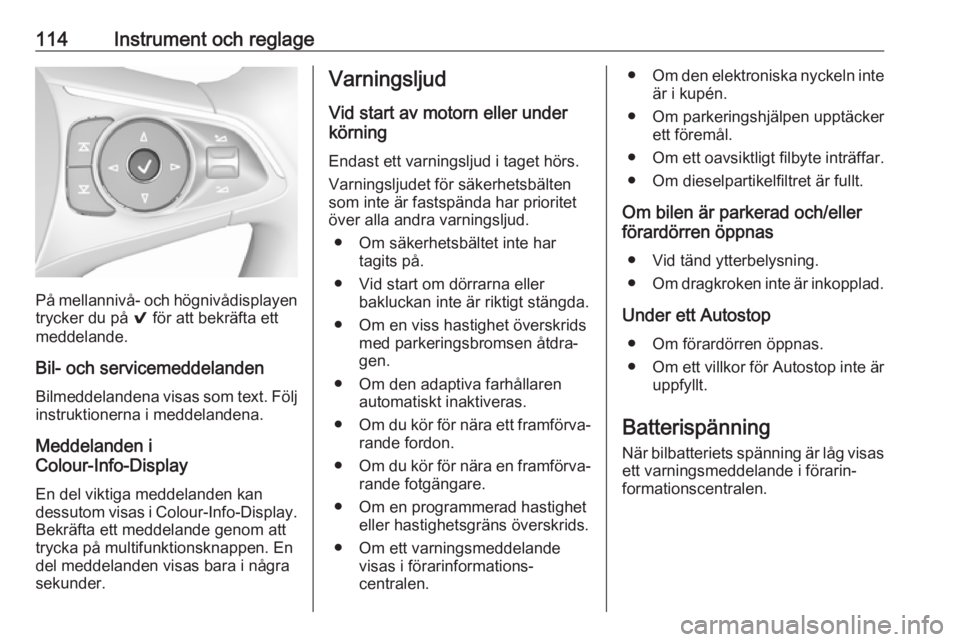

114Instrument och reglage
På mellannivå- och högnivådisplayen
trycker du på 9 för att bekräfta ett
meddelande.
Bil- och servicemeddelanden Bilmeddelandena visas som text. Följinstruktionerna i meddelandena.
Meddelanden i
Colour-Info-Display
En del viktiga meddelanden kan
dessutom visas i Colour-Info-Display.
Bekräfta ett meddelande genom att trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast ett varningsljud i taget hörs.
Varningsljudet för säkerhetsbälten
som inte är fastspända har prioritet
över alla andra varningsljud.
● Om säkerhetsbältet inte har tagits på.
● Vid start om dörrarna eller bakluckan inte är riktigt stängda.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om den adaptiva farhållaren automatiskt inaktiveras.
● Om du kör för nära ett framförva‐
rande fordon.
● Om du kör för nära en framförva‐
rande fotgängare.
● Om en programmerad hastighet eller hastighetsgräns överskrids.
● Om ett varningsmeddelande visas i förarinformations‐
centralen.● Om den elektroniska nyckeln inte
är i kupén.
● Om parkeringshjälpen upptäcker ett föremål.
● Om ett oavsiktligt filbyte inträffar.
● Om dieselpartikelfiltret är fullt.
Om bilen är parkerad och/eller
förardörren öppnas
● Vid tänd ytterbelysning.
● Om dragkroken inte är inkopplad.
Under ett Autostop ● Om förardörren öppnas.
● Om ett villkor för Autostop inte är
uppfyllt.
Batterispänning
När bilbatteriets spänning är låg visas ett varningsmeddelande i förarin‐
formationscentralen.

Instrument och reglage1151. Stäng av alla elförbrukare sominte krävs för säker körning,
till exempel sätesvärme,
uppvärmd bakruta eller andra
större förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använden batteriladdare.
Varningsmeddelandet försvinner när
motorn har startats två gånger utan
spänningsfall.
Om bilbatteriet inte går att ladda, låt

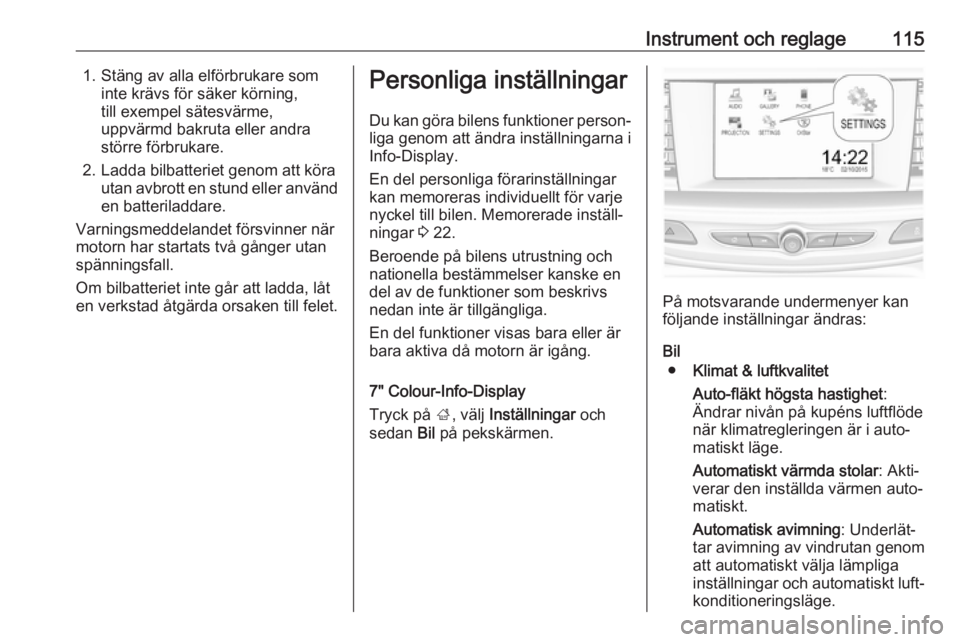

en verkstad åtgärda orsaken till felet.Personliga inställningar
Du kan göra bilens funktioner person‐ liga genom att ändra inställningarna i
Info-Display.
En del personliga förarinställningar
kan memoreras individuellt för varje
nyckel till bilen. Memorerade inställ‐
ningar 3 22.
Beroende på bilens utrustning och
nationella bestämmelser kanske en
del av de funktioner som beskrivs
nedan inte är tillgängliga.
En del funktioner visas bara eller är bara aktiva då motorn är igång.

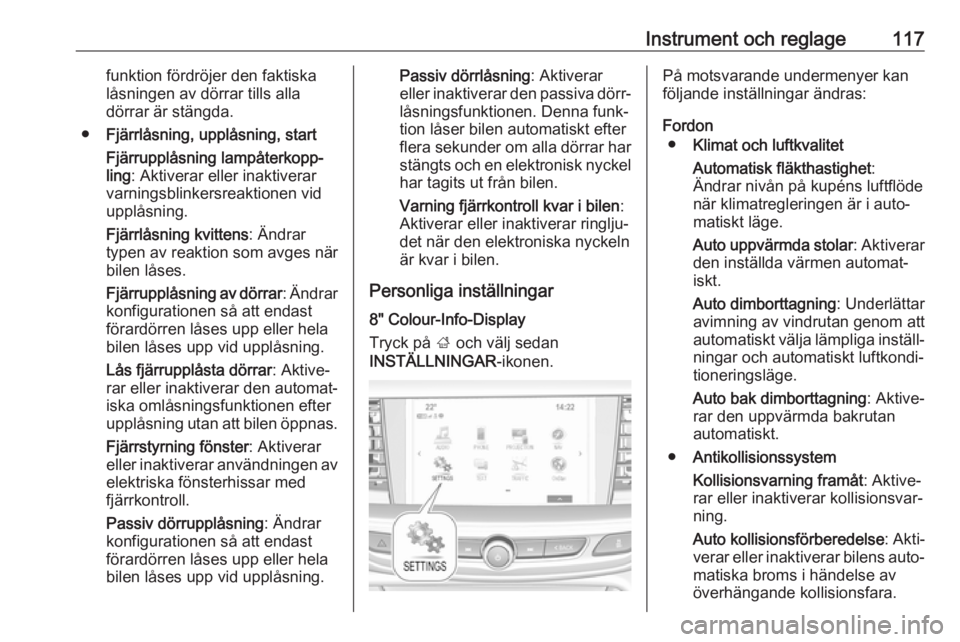

7" Colour-Info-Display
Tryck på ;, välj Inställningar och
sedan Bil på pekskärmen.
På motsvarande undermenyer kan
följande inställningar ändras:
Bil ● Klimat & luftkvalitet
Auto-fläkt högsta hastighet :
Ändrar nivån på kupéns luftflöde
när klimatregleringen är i auto‐
matiskt läge.
Automatiskt värmda stolar : Akti‐
verar den inställda värmen auto‐
matiskt.
Automatisk avimning : Underlät‐
tar avimning av vindrutan genom att automatiskt välja lämpliga
inställningar och automatiskt luft‐
konditioneringsläge.

116Instrument och reglageAutomatisk avimning bak: Aktive‐
rar den uppvärmda bakrutan automatiskt.
● Kollisions- / detekteringssystem
Varning för kollision m. framförv.
fordon : Aktiverar eller inaktiverar
kollisionsvarning.
Automatisk kollisionsförbere‐
delse : Aktiverar eller inaktiverar
bilens automatiska broms i
händelse av överhängande kolli‐
sionsfara. Följande kan väljas:
systemet tar över bromsstyr‐
ningen, varnar endast med ljud‐
signaler eller avaktiveras helt.
Kollisionsvarningssystem :
Ändrar inställningar för kollisions‐
varningen.
Främre fotgängarskydd : Aktive‐
rar eller inaktiverar och ändrar
inställningarna för det främre
fotgängarskyddet.
Parkeringshjälp : Aktiverar eller
inaktiverar parkeringshjälp med
ultraljud. Aktiveringen väljs med
eller utan monterad dragkrok.
Fri körning upplysning : Aktiverar
eller inaktiverar påminnelsen attköra iväg när den adaptiva fart‐
hållaren håller bilen stilla‐
stående.
Döda vinkeln varning : Aktiverar
eller inaktiverar dödvinkelvar‐
ning.
● Komfort och bekvämlighet
Automatisk minneshämtning :
Ändrar inställningarna för åter‐
kallande av programmerade
inställningar för elmanövrerade
stolar.
Bekväm urstigning förarstol : Akti‐
verar eller inaktiverar funktionen
enkel urstigning för det elmanöv‐ rerade sätet.
Chime volym : Ändrar volymen för
varningsljud.
Personliga inställningar av
föraren : Aktiverar eller inaktiverar
funktionen personliga inställ‐
ningar.
Regnkännande torkare : Aktive‐
rar eller inaktiverar automatisk
torkning med regnsensor.
Automatisk torkning vid
backväxel : Aktiverar eller inakti‐
verar automatisk inkoppling avbakrutetorkaren när backen
läggs i.
● Belysning
Bilens identifieringsljus : Aktiverar
eller inaktiverar instegsbelys‐
ningen.
Urstigningsbelysning : Aktiverar
eller inaktiverar och ändrar tiden
för urstigningsbelysningen.
Vänster- eller högertrafik :
Ändringar mellan belysning för
vänster- och högertrafik.
Kurvbelysning : Ändrar inställ‐
ningarna av LED-strålkastarnas
funktioner.
● Elektriska dörrlås
Olåst dörr, utelåsningsskydd :
Aktiverar eller inaktiverar funk‐
tionen dörrlåsning när en dörr är
öppen.
Automatisk dörrlåsning : Aktive‐
rar eller inaktiverar funktionen
automatisk dörrlåsning efter att
tändningen slagits på.
Fördröjd dörrlåsning : Aktiverar
eller inaktiverar den fördröjda
dörrlåsningsfunktionen. Denna

Instrument och reglage117funktion fördröjer den faktiskalåsningen av dörrar tills alla
dörrar är stängda.
● Fjärrlåsning, upplåsning, start
Fjärrupplåsning lampåterkopp‐ ling : Aktiverar eller inaktiverar
varningsblinkersreaktionen vid
upplåsning.
Fjärrlåsning kvittens : Ändrar
typen av reaktion som avges när
bilen låses.
Fjärrupplåsning av dörrar : Ändrar
konfigurationen så att endast
förardörren låses upp eller hela
bilen låses upp vid upplåsning.
Lås fjärrupplåsta dörrar : Aktive‐
rar eller inaktiverar den automat‐
iska omlåsningsfunktionen efter
upplåsning utan att bilen öppnas.
Fjärrstyrning fönster : Aktiverar
eller inaktiverar användningen av elektriska fönsterhissar med
fjärrkontroll.
Passiv dörrupplåsning : Ändrar
konfigurationen så att endast förardörren låses upp eller hela
bilen låses upp vid upplåsning.Passiv dörrlåsning : Aktiverar
eller inaktiverar den passiva dörr‐
låsningsfunktionen. Denna funk‐
tion låser bilen automatiskt efter flera sekunder om alla dörrar har stängts och en elektronisk nyckel
har tagits ut från bilen.
Varning fjärrkontroll kvar i bilen :
Aktiverar eller inaktiverar ringlju‐
det när den elektroniska nyckeln
är kvar i bilen.
Personliga inställningar 8" Colour-Info-Display
Tryck på ; och välj sedan
INSTÄLLNINGAR -ikonen.På motsvarande undermenyer kan
följande inställningar ändras:
Fordon ● Klimat och luftkvalitet
Automatisk fläkthastighet :
Ändrar nivån på kupéns luftflöde
när klimatregleringen är i auto‐ matiskt läge.
Auto uppvärmda stolar : Aktiverar
den inställda värmen automat‐
iskt.
Auto dimborttagning : Underlättar
avimning av vindrutan genom att
automatiskt välja lämpliga inställ‐
ningar och automatiskt luftkondi‐
tioneringsläge.
Auto bak dimborttagning : Aktive‐
rar den uppvärmda bakrutan automatiskt.
● Antikollisionssystem
Kollisionsvarning framåt : Aktive‐
rar eller inaktiverar kollisionsvar‐
ning.
Auto kollisionsförberedelse : Akti‐
verar eller inaktiverar bilens auto‐
matiska broms i händelse av
överhängande kollisionsfara.

118Instrument och reglageFöljande kan väljas: systemet taröver bromsstyrningen, varnar
endast med ljudsignaler eller
avaktiveras helt.
Främre fotgängarskydd : Aktive‐
rar eller inaktiverar och ändrar
inställningarna för det främre
fotgängarskyddet.
Parkeringsassistans : Aktiverar
eller inaktiverar parkeringshjälp
med ultraljud. Aktiveringen väljs med eller utan monterad drag‐
krok.
Fri körning upplysning : Aktiverar
eller inaktiverar den adaptiva
farthållarens påminnelsefunk‐
tion.
Döda vinkeln varning : Aktiverar
eller inaktiverar dödvinkelvar‐ ning.
● Komfort och bekvämlighet
Auto inställning : Ändrar inställ‐
ningarna för återkallande av
programmerade inställningar för
elmanövrerade stolar.
Underlättar urstigning förarsäte :
Aktiverar eller inaktiverar funk‐tionen enkel urstigning för det
elmanövrerade sätet.
Klang volym : Ändrar volymen för
varningsljud.
Personlig inställning förare : Akti‐
verar eller inaktiverar funktionen
personliga inställningar.
Regnkänsliga vindrutetorkare :
Aktiverar eller inaktiverar auto‐
matisk torkning med regnsensor.
Auto bakrutetorkare backning :
Aktiverar eller inaktiverar auto‐ matisk inkoppling av bakrutetor‐
karen när backen läggs i.
● Belysning
"Hitta bilen" belysning : Aktiverar
eller inaktiverar instegsbelys‐
ningen.
Urstigningsbelysning : Aktiverar
eller inaktiverar och ändrar tiden
för urstigningsbelysningen.
Vänster- eller högertrafik :
Ändringar mellan belysning för
vänster- och högertrafik.
Anpassningsbart färdljus : Ändrar
inställningarna av LED-strålkas‐ tarnas funktioner.● Ström dörrlåsningar
Kan ej låsa då dörren är öppen :
Aktiverar eller inaktiverar funk‐ tionen dörrlåsning när en dörr är
öppen.
Auto dörrlåsning : Aktiverar eller
inaktiverar funktionen automatisk dörrlåsning efter att tändningen
slagits på.
Fördröjd dörrlåsning : Aktiverar
eller inaktiverar den fördröjda
dörrlåsningsfunktionen. Denna
funktion fördröjer den faktiska låsningen av dörrar tills alla
dörrar är stängda.
● Fjärrlåsning, -upplåsning, -start
Fjärrupplåsning ljussignal : Akti‐
verar eller inaktiverar varnings‐
blinkersreaktionen vid upplås‐
ning.
Fjärrlåsning kvittens : Ändrar
typen av reaktion som avges när
bilen låses.
Fjärrdörrupplåsning : Ändrar
konfigurationen så att endast
förardörren låses upp eller hela
bilen låses upp vid upplåsning.
