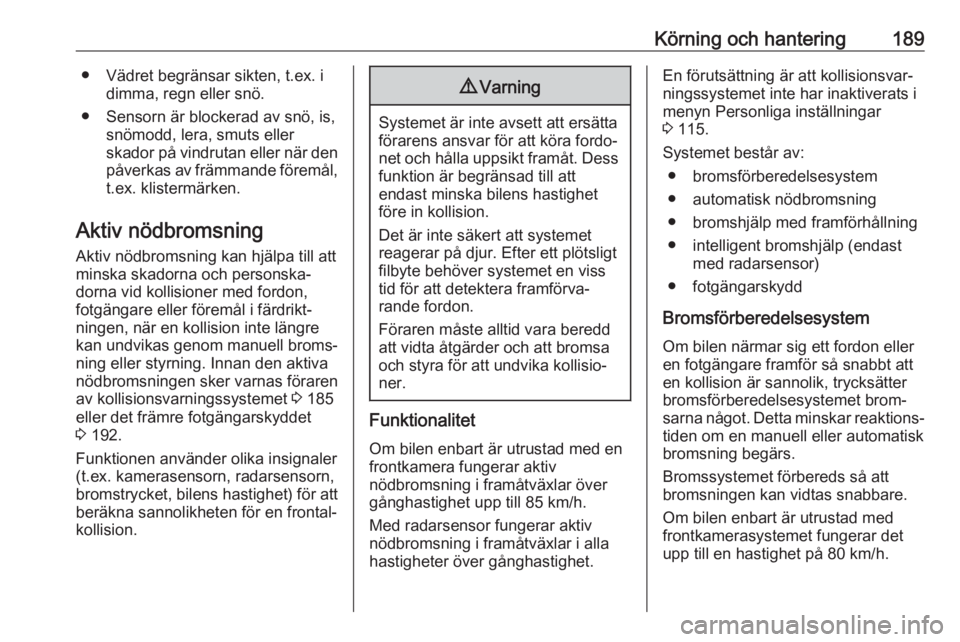

Körning och hantering189● Vädret begränsar sikten, t.ex. idimma, regn eller snö.
● Sensorn är blockerad av snö, is, snömodd, lera, smuts eller
skador på vindrutan eller när den påverkas av främmande föremål,
t.ex. klistermärken.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna och personska‐
dorna vid kollisioner med fordon,
fotgängare eller föremål i färdrikt‐
ningen, när en kollision inte längre
kan undvikas genom manuell broms‐
ning eller styrning. Innan den aktiva nödbromsningen sker varnas föraren
av kollisionsvarningssystemet 3 185
eller det främre fotgängarskyddet 3 192.
Funktionen använder olika insignaler
(t.ex. kamerasensorn, radarsensorn,
bromstrycket, bilens hastighet) för att
beräkna sannolikheten för en frontal‐
kollision.9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att
endast minska bilens hastighet före in kollision.
Det är inte säkert att systemet
reagerar på djur. Efter ett plötsligt
filbyte behöver systemet en viss
tid för att detektera framförva‐
rande fordon.
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
Funktionalitet
Om bilen enbart är utrustad med en
frontkamera fungerar aktiv
nödbromsning i framåtväxlar över gånghastighet upp till 85 km/h.
Med radarsensor fungerar aktiv
nödbromsning i framåtväxlar i alla
hastigheter över gånghastighet.
En förutsättning är att kollisionsvar‐
ningssystemet inte har inaktiverats i
menyn Personliga inställningar
3 115.
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning ● intelligent bromshjälp (endast med radarsensor)
● fotgängarskydd
Bromsförberedelsesystem Om bilen närmar sig ett fordon eller
en fotgängare framför så snabbt att
en kollision är sannolik, trycksätter
bromsförberedelsesystemet brom‐
sarna något. Detta minskar reaktions‐
tiden om en manuell eller automatisk
bromsning begärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det
upp till en hastighet på 80 km/h.

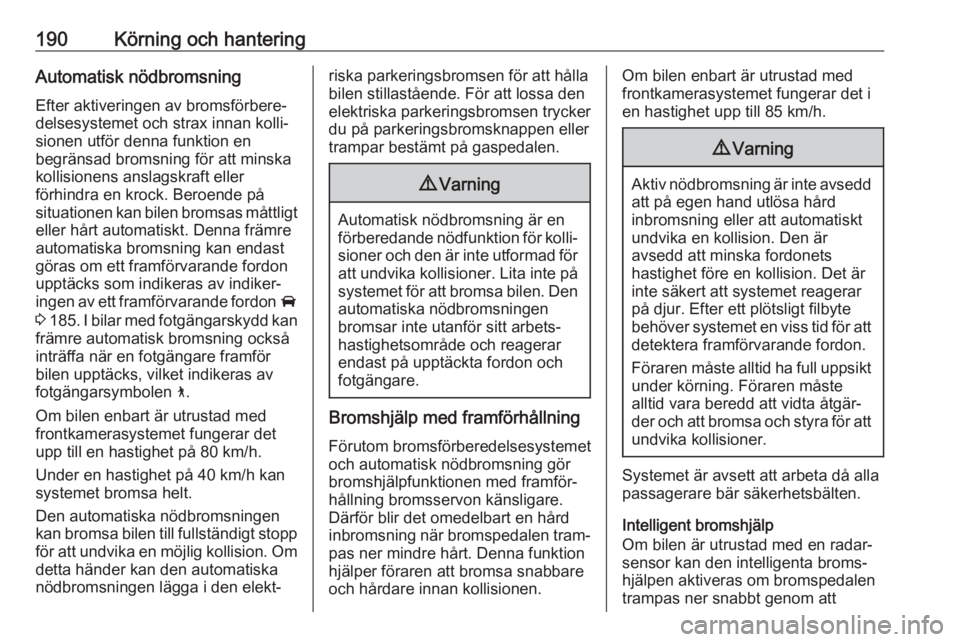

190Körning och hanteringAutomatisk nödbromsning
Efter aktiveringen av bromsförbere‐ delsesystemet och strax innan kolli‐
sionen utför denna funktion en
begränsad bromsning för att minska
kollisionens anslagskraft eller
förhindra en krock. Beroende på
situationen kan bilen bromsas måttligt
eller hårt automatiskt. Denna främre
automatiska bromsning kan endast
göras om ett framförvarande fordon
upptäcks som indikeras av indiker‐ ingen av ett framförvarande fordon A
3 185 . I bilar med fotgängarskydd kan
främre automatisk bromsning också inträffa när en fotgängare framför
bilen upptäcks, vilket indikeras av
fotgängarsymbolen 7.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det
upp till en hastighet på 80 km/h.
Under en hastighet på 40 km/h kan
systemet bromsa helt.
Den automatiska nödbromsningen
kan bromsa bilen till fullständigt stopp
för att undvika en möjlig kollision. Om detta händer kan den automatiska
nödbromsningen lägga i den elekt‐riska parkeringsbromsen för att hålla
bilen stillastående. För att lossa den
elektriska parkeringsbromsen trycker
du på parkeringsbromsknappen eller
trampar bestämt på gaspedalen.9 Varning
Automatisk nödbromsning är en
förberedande nödfunktion för kolli‐ sioner och den är inte utformad för
att undvika kollisioner. Lita inte på
systemet för att bromsa bilen. Den automatiska nödbromsningen
bromsar inte utanför sitt arbets‐
hastighetsområde och reagerar
endast på upptäckta fordon och
fotgängare.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård
inbromsning när bromspedalen tram‐ pas ner mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.
Om bilen enbart är utrustad med
frontkamerasystemet fungerar det i
en hastighet upp till 85 km/h.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård
inbromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Det är
inte säkert att systemet reagerar
på djur. Efter ett plötsligt filbyte behöver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och att bromsa och styra för att undvika kollisioner.
Systemet är avsett att arbeta då allapassagerare bär säkerhetsbälten.
Intelligent bromshjälp
Om bilen är utrustad med en radar‐
sensor kan den intelligenta broms‐
hjälpen aktiveras om bromspedalen
trampas ner snabbt genom att

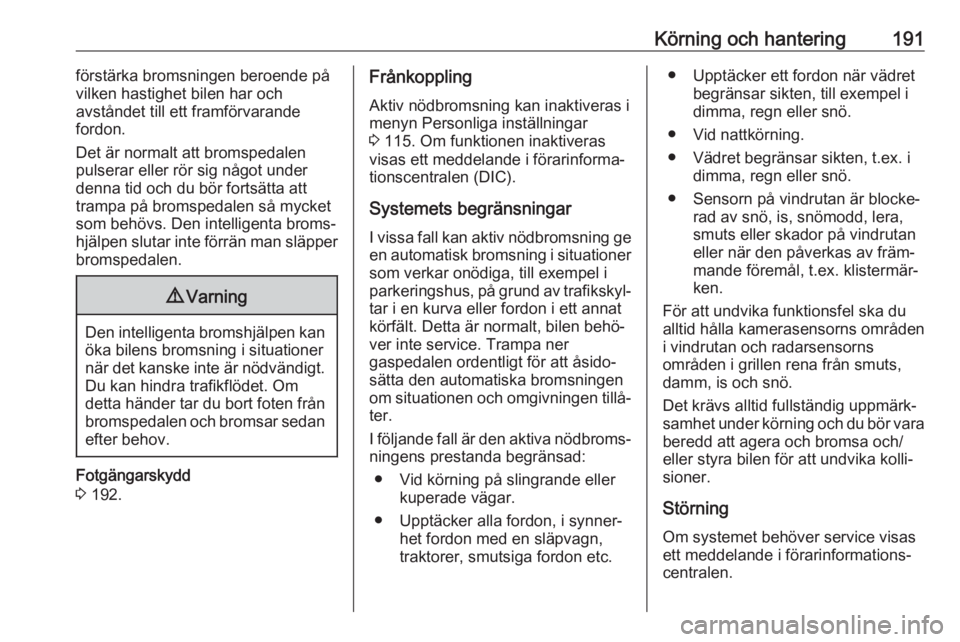

Körning och hantering191förstärka bromsningen beroende på
vilken hastighet bilen har och
avståndet till ett framförvarande
fordon.
Det är normalt att bromspedalen
pulserar eller rör sig något under
denna tid och du bör fortsätta att
trampa på bromspedalen så mycket
som behövs. Den intelligenta broms‐
hjälpen slutar inte förrän man släpper
bromspedalen.9 Varning
Den intelligenta bromshjälpen kan
öka bilens bromsning i situationer
när det kanske inte är nödvändigt. Du kan hindra trafikflödet. Om
detta händer tar du bort foten från
bromspedalen och bromsar sedan
efter behov.
Fotgängarskydd
3 192.
Frånkoppling
Aktiv nödbromsning kan inaktiveras i
menyn Personliga inställningar
3 115. Om funktionen inaktiveras
visas ett meddelande i förarinforma‐
tionscentralen (DIC).
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i
parkeringshus, på grund av trafikskyl‐
tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐
ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.
I följande fall är den aktiva nödbroms‐ ningens prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Upptäcker alla fordon, i synner‐ het fordon med en släpvagn,
traktorer, smutsiga fordon etc.● Upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
För att undvika funktionsfel ska du
alltid hålla kamerasensorns områden
i vindrutan och radarsensorns
områden i grillen rena från smuts,
damm, is och snö.
Det krävs alltid fullständig uppmärk‐ samhet under körning och du bör vara
beredd att agera och bromsa och/
eller styra bilen för att undvika kolli‐ sioner.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.

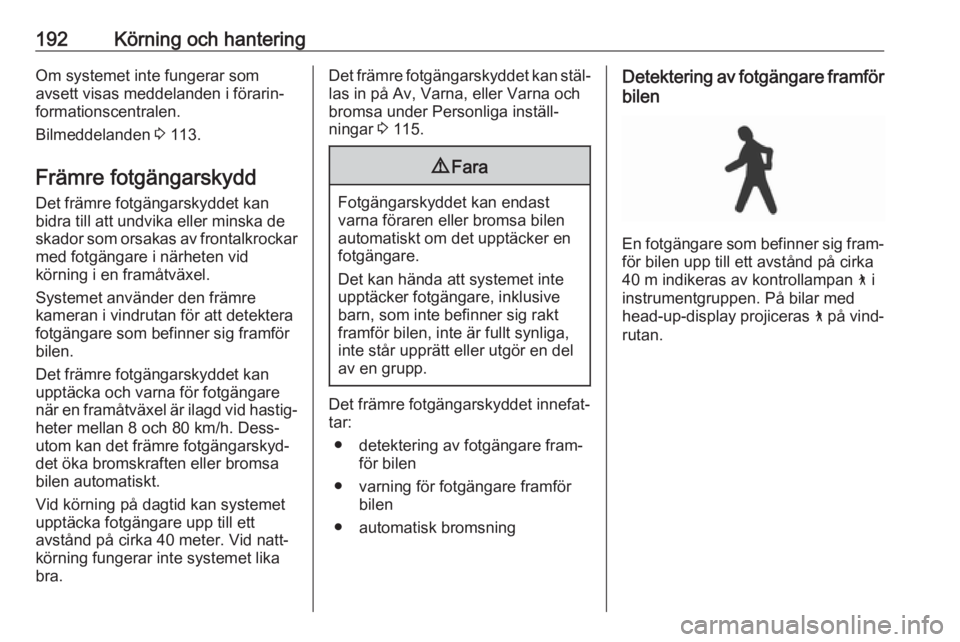

192Körning och hanteringOm systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 113.
Främre fotgängarskydd
Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar
med fotgängare i närheten vid
körning i en framåtväxel.
Systemet använder den främre
kameran i vindrutan för att detektera
fotgängare som befinner sig framför
bilen.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐ heter mellan 8 och 80 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Vid körning på dagtid kan systemet
upptäcka fotgängare upp till ett
avstånd på cirka 40 meter. Vid natt‐
körning fungerar inte systemet lika
bra.Det främre fotgängarskyddet kan stäl‐
las in på Av, Varna, eller Varna och
bromsa under Personliga inställ‐ ningar 3 115.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
● automatisk bromsning
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐
för bilen upp till ett avstånd på cirka
40 m indikeras av kontrollampan 7 i
instrumentgruppen. På bilar med
head-up-display projiceras 7 på vind‐
rutan.

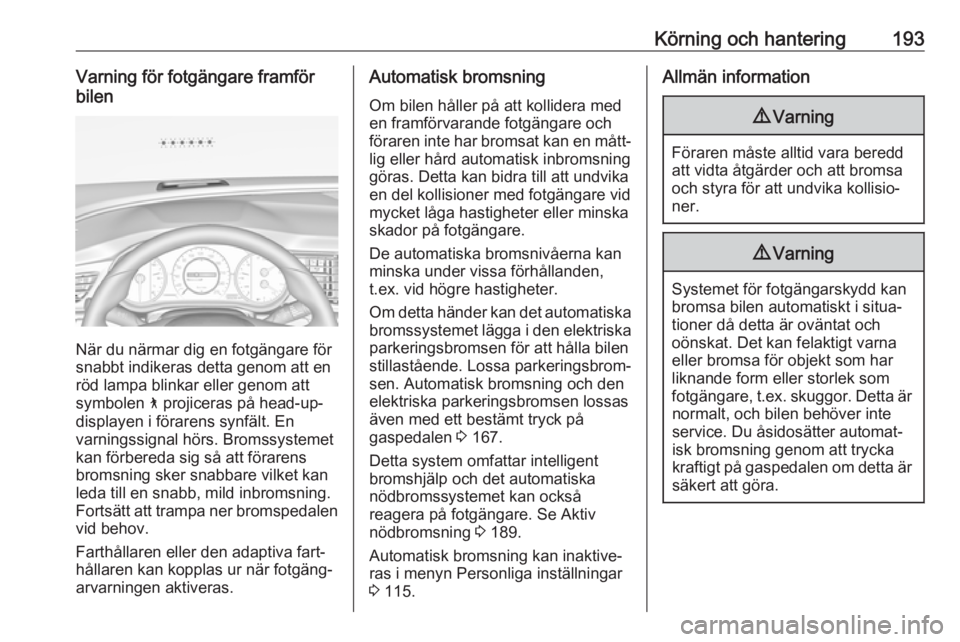

Körning och hantering193Varning för fotgängare framför
bilen
När du närmar dig en fotgängare för
snabbt indikeras detta genom att en
röd lampa blinkar eller genom att
symbolen 7 projiceras på head-up-
displayen i förarens synfält. En
varningssignal hörs. Bromssystemet
kan förbereda sig så att förarens
bromsning sker snabbare vilket kan
leda till en snabb, mild inbromsning.
Fortsätt att trampa ner bromspedalen vid behov.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.
Automatisk bromsning
Om bilen håller på att kollidera med
en framförvarande fotgängare och
föraren inte har bromsat kan en mått‐ lig eller hård automatisk inbromsning
göras. Detta kan bidra till att undvika
en del kollisioner med fotgängare vid
mycket låga hastigheter eller minska
skador på fotgängare.
De automatiska bromsnivåerna kan
minska under vissa förhållanden,
t.ex. vid högre hastigheter.
Om detta händer kan det automatiska
bromssystemet lägga i den elektriska parkeringsbromsen för att hålla bilenstillastående. Lossa parkeringsbrom‐
sen. Automatisk bromsning och den
elektriska parkeringsbromsen lossas
även med ett bestämt tryck på
gaspedalen 3 167.
Detta system omfattar intelligent
bromshjälp och det automatiska
nödbromssystemet kan också
reagera på fotgängare. Se Aktiv
nödbromsning 3 189.
Automatisk bromsning kan inaktive‐
ras i menyn Personliga inställningar
3 115.Allmän information9 Varning
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
9 Varning
Systemet för fotgängarskydd kan
bromsa bilen automatiskt i situa‐
tioner då detta är oväntat och
oönskat. Det kan felaktigt varna eller bromsa för objekt som har
liknande form eller storlek som
fotgängare, t.ex. skuggor. Detta är normalt, och bilen behöver inte
service. Du åsidosätter automat‐
isk bromsning genom att trycka
kraftigt på gaspedalen om detta är
säkert att göra.

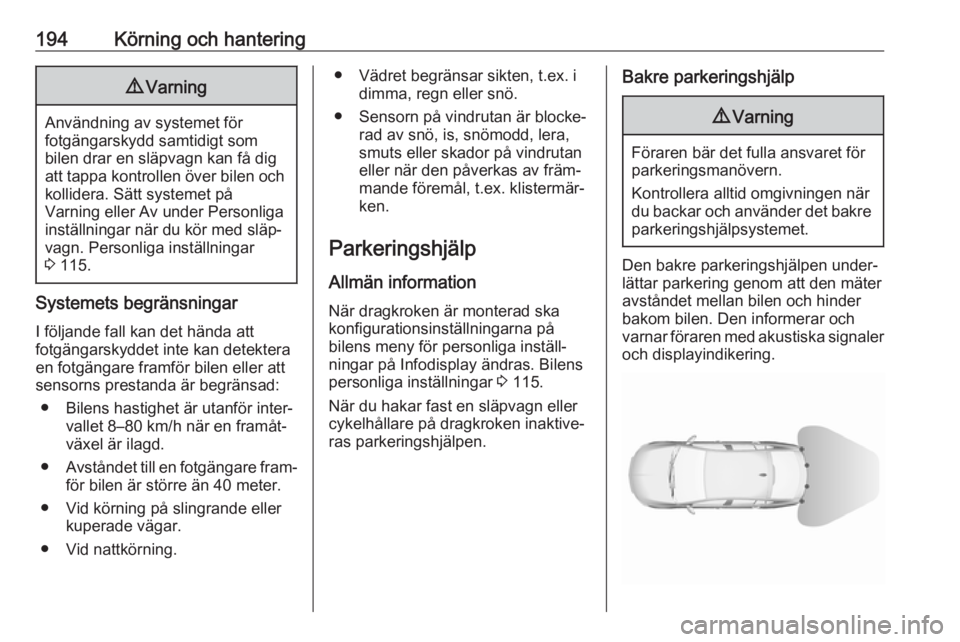

194Körning och hantering9Varning
Användning av systemet för
fotgängarskydd samtidigt som
bilen drar en släpvagn kan få dig
att tappa kontrollen över bilen och kollidera. Sätt systemet på
Varning eller Av under Personliga
inställningar när du kör med släp‐
vagn. Personliga inställningar
3 115.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 8–80 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 meter.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,
smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
Parkeringshjälp Allmän information
När dragkroken är monterad ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐ ningar på Infodisplay ändras. Bilenspersonliga inställningar 3 115.
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.

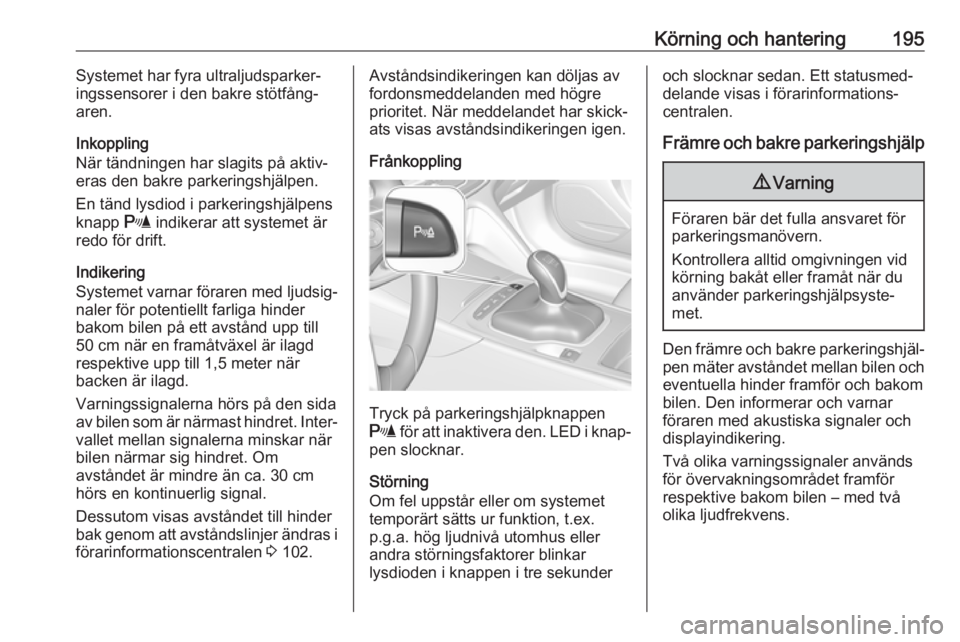

Körning och hantering195Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När tändningen har slagits på aktiv‐
eras den bakre parkeringshjälpen.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐
naler för potentiellt farliga hinder
bakom bilen på ett avstånd upp till
50 cm när en framåtväxel är ilagd
respektive upp till 1,5 meter när
backen är ilagd.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras i
förarinformationscentralen 3 102.Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐
ats visas avståndsindikeringen igen.
Frånkoppling
Tryck på parkeringshjälpknappen
r för att inaktivera den. LED i knap‐
pen slocknar.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Ett statusmed‐
delande visas i förarinformations‐
centralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.

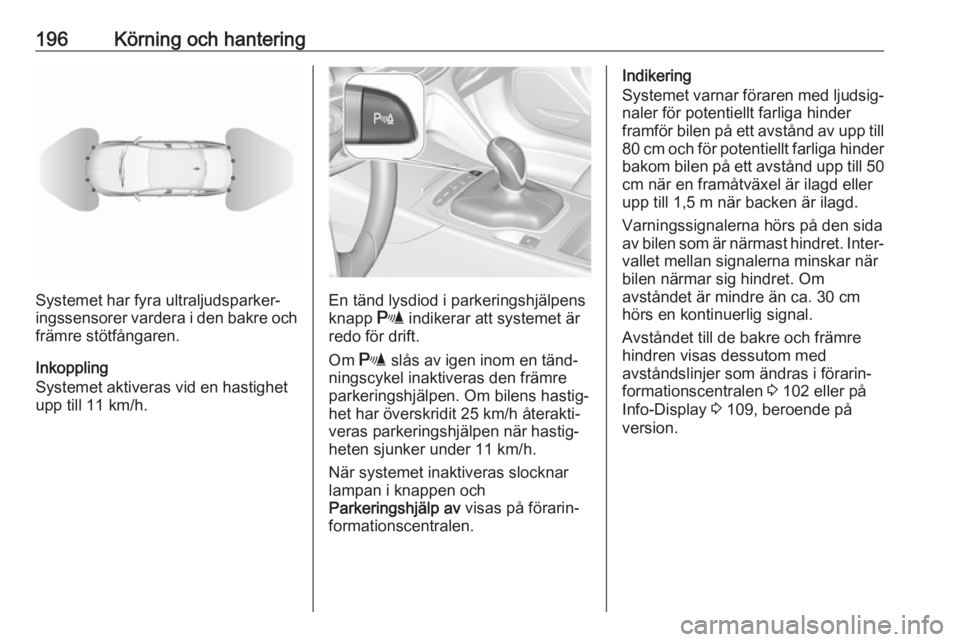

196Körning och hantering
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Systemet aktiveras vid en hastighet upp till 11 km/h.En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel inaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
framför bilen på ett avstånd av upp till
80 cm och för potentiellt farliga hinder bakom bilen på ett avstånd upp till 50 cm när en framåtväxel är ilagd eller
upp till 1,5 m när backen är ilagd.
Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen 3 102 eller på
Info-Display 3 109, beroende på
version.

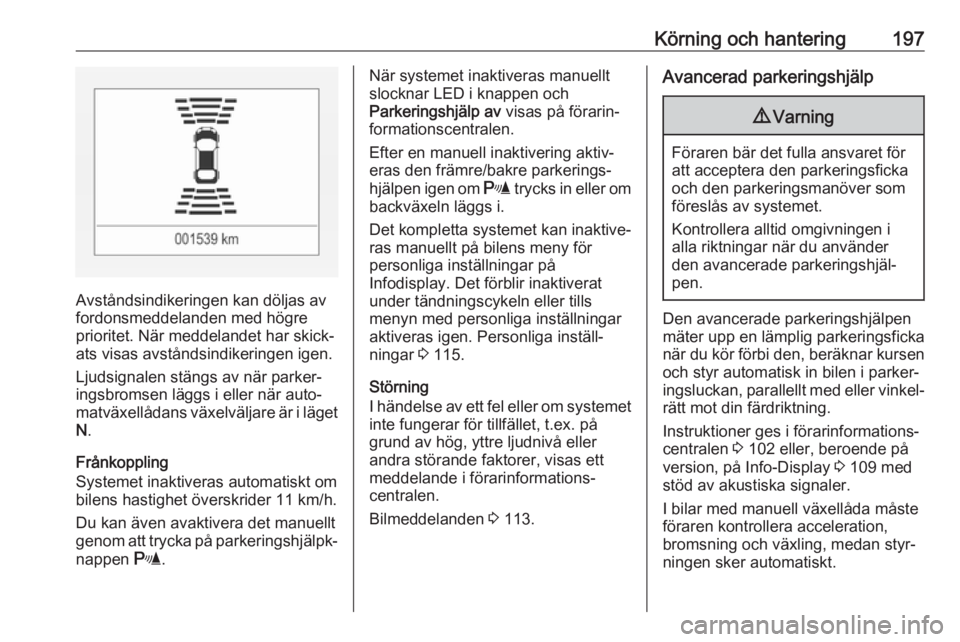

Körning och hantering197
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐
ats visas avståndsindikeringen igen.
Ljudsignalen stängs av när parker‐
ingsbromsen läggs i eller när auto‐
matväxellådans växelväljare är i läget N .
Frånkoppling
Systemet inaktiveras automatiskt om
bilens hastighet överskrider 11 km/h.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
När systemet inaktiveras manuellt
slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan inaktive‐
ras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir inaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐
ningar 3 115.
Störning
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 113.Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 102 eller, beroende på
version, på Info-Display 3 109 med
stöd av akustiska signaler.
I bilar med manuell växellåda måste
föraren kontrollera acceleration,
bromsning och växling, medan styr‐
ningen sker automatiskt.

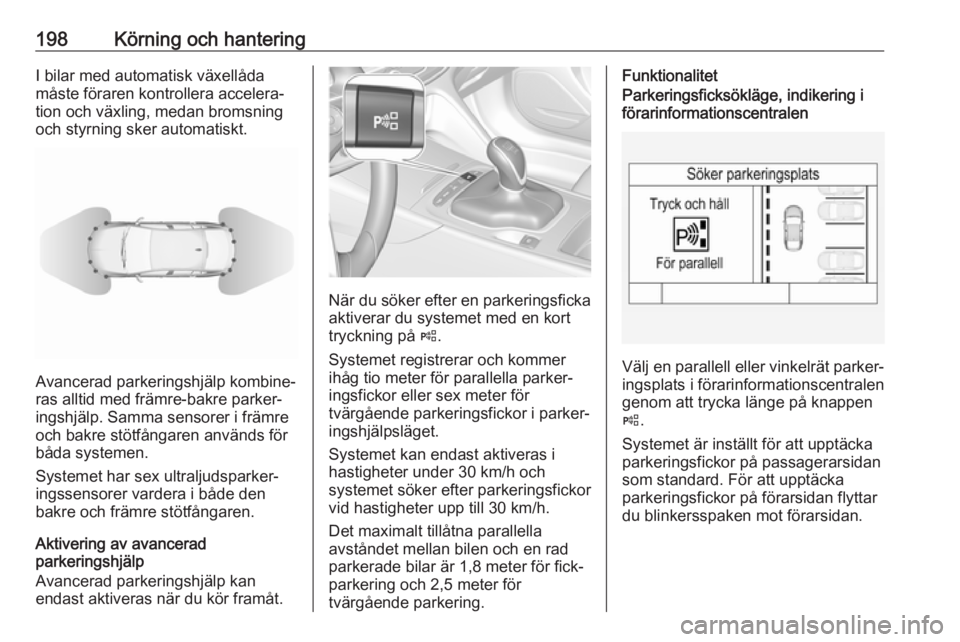

198Körning och hanteringI bilar med automatisk växellåda
måste föraren kontrollera accelera‐
tion och växling, medan bromsning
och styrning sker automatiskt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
När du söker efter en parkeringsficka aktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för
tvärgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och systemet söker efter parkeringsfickor
vid hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella
avståndet mellan bilen och en rad
parkerade bilar är 1,8 meter för fick‐
parkering och 2,5 meter för
tvärgående parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan flyttar
du blinkersspaken mot förarsidan.
