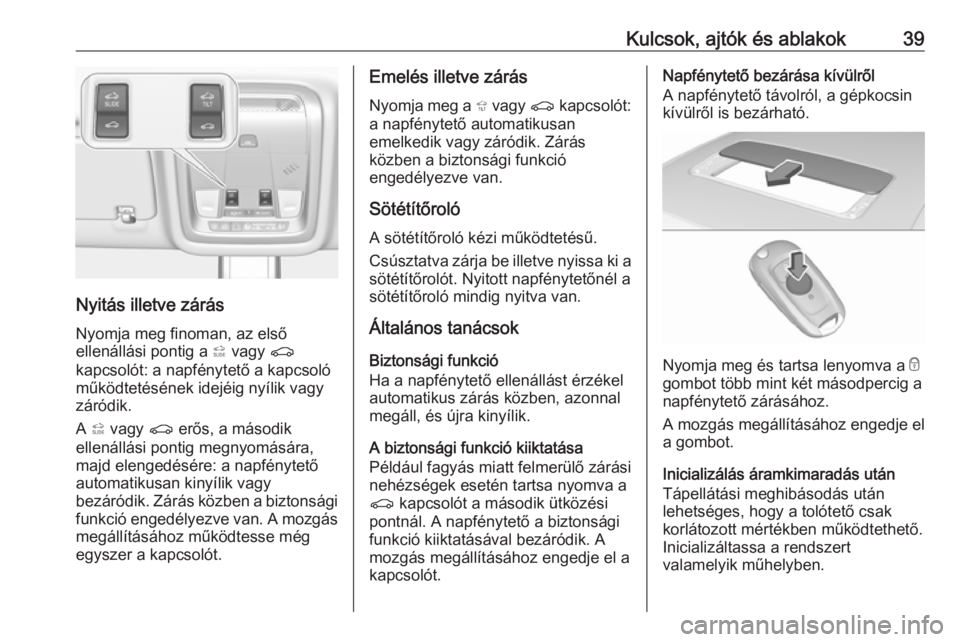

Page 41 of 315
Kulcsok, ajtók és ablakok39
Nyitás illetve zárásNyomja meg finoman, az első
ellenállási pontig a * vagy r
kapcsolót: a napfénytető a kapcsoló működtetésének idejéig nyílik vagy
záródik.
A * vagy r erős, a második
ellenállási pontig megnyomására,
majd elengedésére: a napfénytető
automatikusan kinyílik vagy
bezáródik. Zárás közben a biztonsági
funkció engedélyezve van. A mozgás
megállításához működtesse még
egyszer a kapcsolót.
Emelés illetve zárás
Nyomja meg a + vagy r kapcsolót:
a napfénytető automatikusan
emelkedik vagy záródik. Zárás
közben a biztonsági funkció
engedélyezve van.
SötétítőrolóA sötétítőroló kézi működtetésű.Csúsztatva zárja be illetve nyissa ki a sötétítőrolót. Nyitott napfénytetőnél a
sötétítőroló mindig nyitva van.
Általános tanácsok
Biztonsági funkció
Ha a napfénytető ellenállást érzékel
automatikus zárás közben, azonnal
megáll, és újra kinyílik.
A biztonsági funkció kiiktatása
Például fagyás miatt felmerülő zárási
nehézségek esetén tartsa nyomva a
r kapcsolót a második ütközési
pontnál. A napfénytető a biztonsági
funkció kiiktatásával bezáródik. A
mozgás megállításához engedje el a
kapcsolót.Napfénytető bezárása kívülről
A napfénytető távolról, a gépkocsin
kívülről is bezárható.
Nyomja meg és tartsa lenyomva a e
gombot több mint két másodpercig a
napfénytető zárásához.
A mozgás megállításához engedje el
a gombot.
Inicializálás áramkimaradás után
Tápellátási meghibásodás után
lehetséges, hogy a tolótető csak
korlátozott mértékben működtethető. Inicializáltassa a rendszert
valamelyik műhelyben.
Page 42 of 315

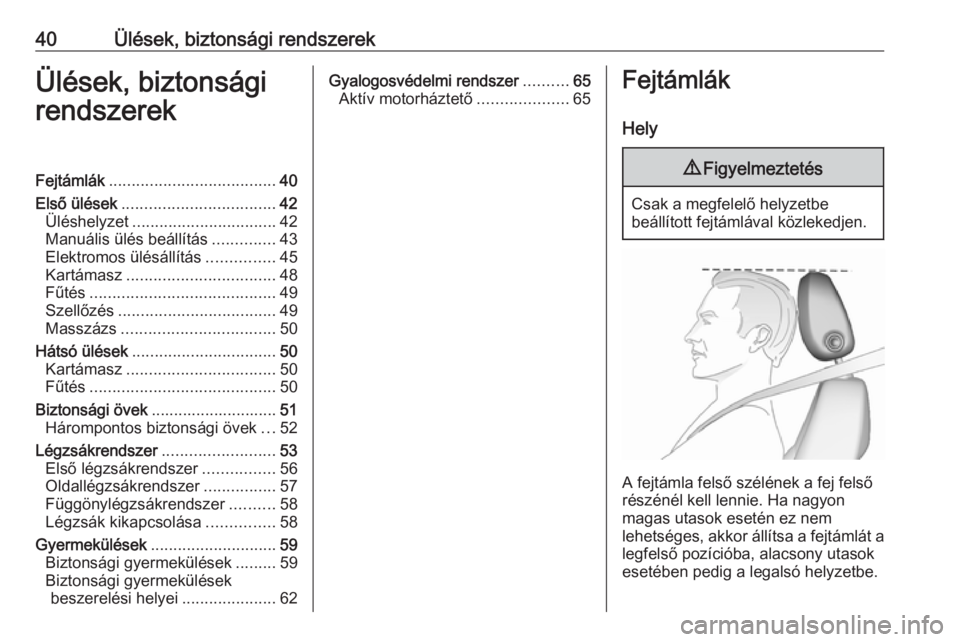

40Ülések, biztonsági rendszerekÜlések, biztonsági
rendszerekFejtámlák ..................................... 40
Első ülések .................................. 42
Üléshelyzet ................................ 42
Manuális ülés beállítás ..............43
Elektromos ülésállítás ...............45
Kartámasz ................................. 48
Fűtés ......................................... 49
Szellőzés ................................... 49
Masszázs .................................. 50
Hátsó ülések ................................ 50
Kartámasz ................................. 50
Fűtés ......................................... 50
Biztonsági övek ............................ 51
Hárompontos biztonsági övek ...52
Légzsákrendszer .........................53
Első légzsákrendszer ................56
Oldallégzsákrendszer ................57
Függönylégzsákrendszer ..........58
Légzsák kikapcsolása ...............58
Gyermekülések ............................ 59
Biztonsági gyermekülések .........59
Biztonsági gyermekülések beszerelési helyei .....................62Gyalogosvédelmi rendszer ..........65
Aktív motorháztető ....................65Fejtámlák
Hely9 Figyelmeztetés
Csak a megfelelő helyzetbe
beállított fejtámlával közlekedjen.
A fejtámla felső szélének a fej felső
részénél kell lennie. Ha nagyon
magas utasok esetén ez nem
lehetséges, akkor állítsa a fejtámlát a
legfelső pozícióba, alacsony utasok esetében pedig a legalsó helyzetbe.
Page 43 of 315

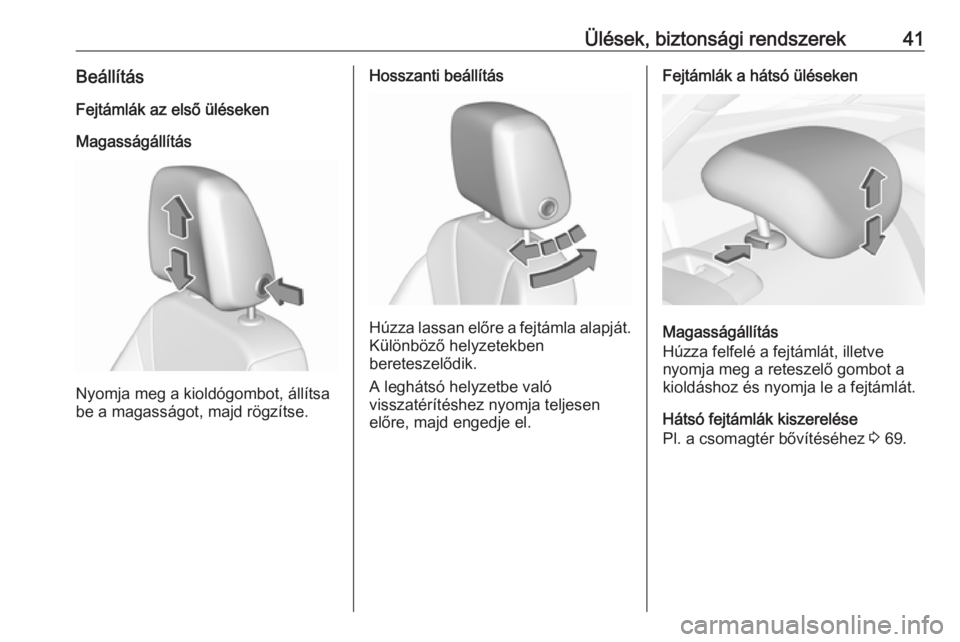

Ülések, biztonsági rendszerek41BeállításFejtámlák az első üléseken
Magasságállítás
Nyomja meg a kioldógombot, állítsa
be a magasságot, majd rögzítse.
Hosszanti beállítás
Húzza lassan előre a fejtámla alapját.
Különböző helyzetekben
bereteszelődik.
A leghátsó helyzetbe való
visszatérítéshez nyomja teljesen
előre, majd engedje el.
Fejtámlák a hátsó üléseken
Magasságállítás
Húzza felfelé a fejtámlát, illetve
nyomja meg a reteszelő gombot a
kioldáshoz és nyomja le a fejtámlát.
Hátsó fejtámlák kiszerelése
Pl. a csomagtér bővítéséhez 3 69.
Page 44 of 315

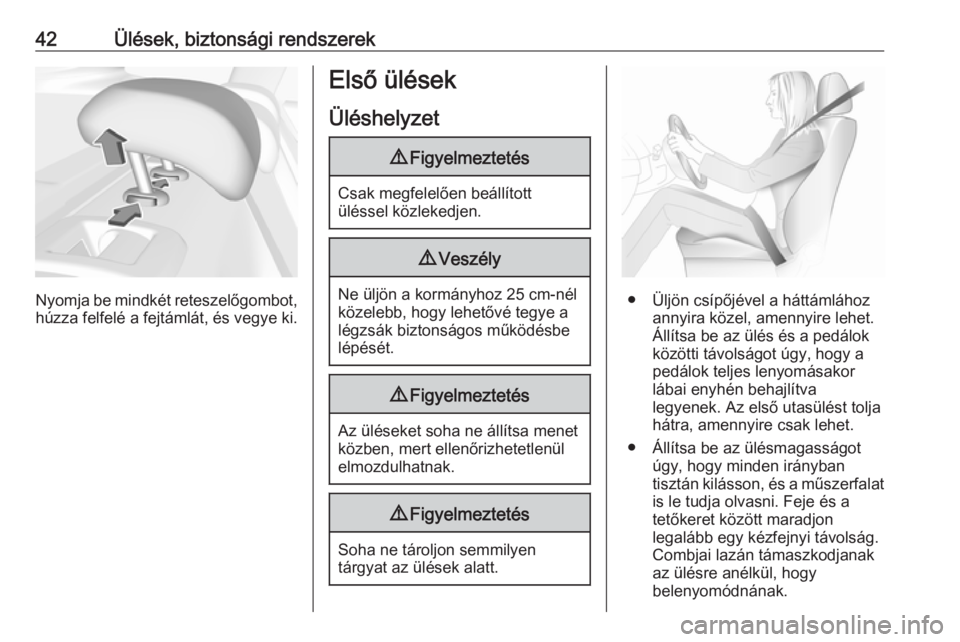

42Ülések, biztonsági rendszerek
Nyomja be mindkét reteszelőgombot,húzza felfelé a fejtámlát, és vegye ki.
Első ülések
Üléshelyzet9 Figyelmeztetés
Csak megfelelően beállított
üléssel közlekedjen.
9 Veszély
Ne üljön a kormányhoz 25 cm-nél
közelebb, hogy lehetővé tegye a
légzsák biztonságos működésbe lépését.
9 Figyelmeztetés
Az üléseket soha ne állítsa menet
közben, mert ellenőrizhetetlenül
elmozdulhatnak.
9 Figyelmeztetés
Soha ne tároljon semmilyen
tárgyat az ülések alatt.
● Üljön csípőjével a háttámlához annyira közel, amennyire lehet.
Állítsa be az ülés és a pedálok
közötti távolságot úgy, hogy a pedálok teljes lenyomásakor
lábai enyhén behajlítva
legyenek. Az első utasülést tolja
hátra, amennyire csak lehet.
● Állítsa be az ülésmagasságot úgy, hogy minden irányban
tisztán kilásson, és a műszerfalat
is le tudja olvasni. Feje és a
tetőkeret között maradjon
legalább egy kézfejnyi távolság.
Combjai lazán támaszkodjanak
az ülésre anélkül, hogy
belenyomódnának.
Page 45 of 315

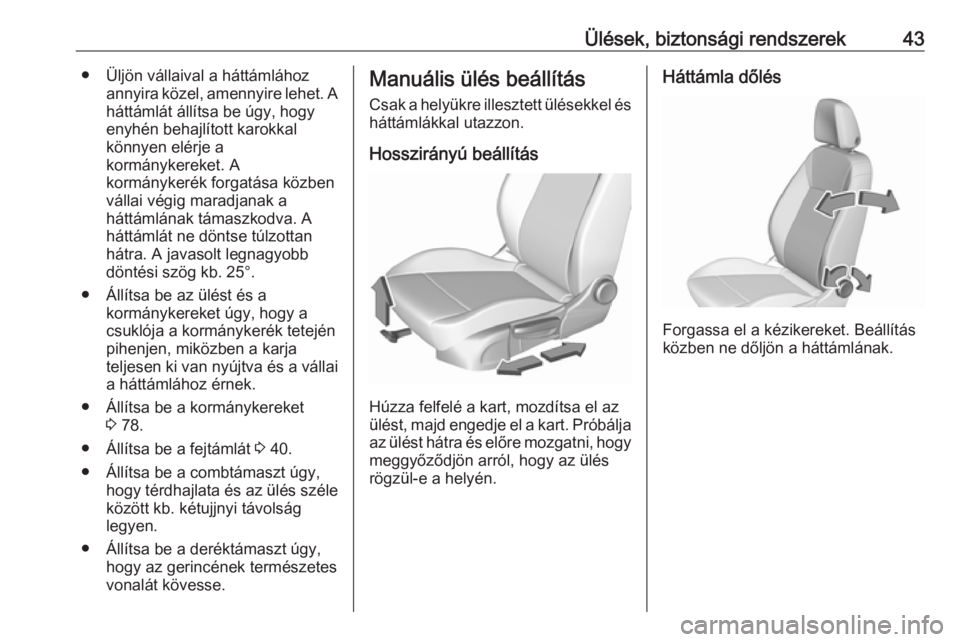

Ülések, biztonsági rendszerek43● Üljön vállaival a háttámláhozannyira közel, amennyire lehet. Aháttámlát állítsa be úgy, hogy
enyhén behajlított karokkal
könnyen elérje a
kormánykereket. A
kormánykerék forgatása közben
vállai végig maradjanak a
háttámlának támaszkodva. A
háttámlát ne döntse túlzottan
hátra. A javasolt legnagyobb
döntési szög kb. 25°.
● Állítsa be az ülést és a kormánykereket úgy, hogy a
csuklója a kormánykerék tetején
pihenjen, miközben a karja
teljesen ki van nyújtva és a vállai
a háttámlához érnek.
● Állítsa be a kormánykereket 3 78.
● Állítsa be a fejtámlát 3 40.
● Állítsa be a combtámaszt úgy, hogy térdhajlata és az ülés széleközött kb. kétujjnyi távolság
legyen.
● Állítsa be a deréktámaszt úgy, hogy az gerincének természetes
vonalát kövesse.Manuális ülés beállítás
Csak a helyükre illesztett ülésekkel és háttámlákkal utazzon.
Hosszirányú beállítás
Húzza felfelé a kart, mozdítsa el az
ülést, majd engedje el a kart. Próbálja
az ülést hátra és előre mozgatni, hogy meggyőződjön arról, hogy az ülés
rögzül-e a helyén.
Háttámla dőlés
Forgassa el a kézikereket. Beállítás
közben ne dőljön a háttámlának.
Page 46 of 315

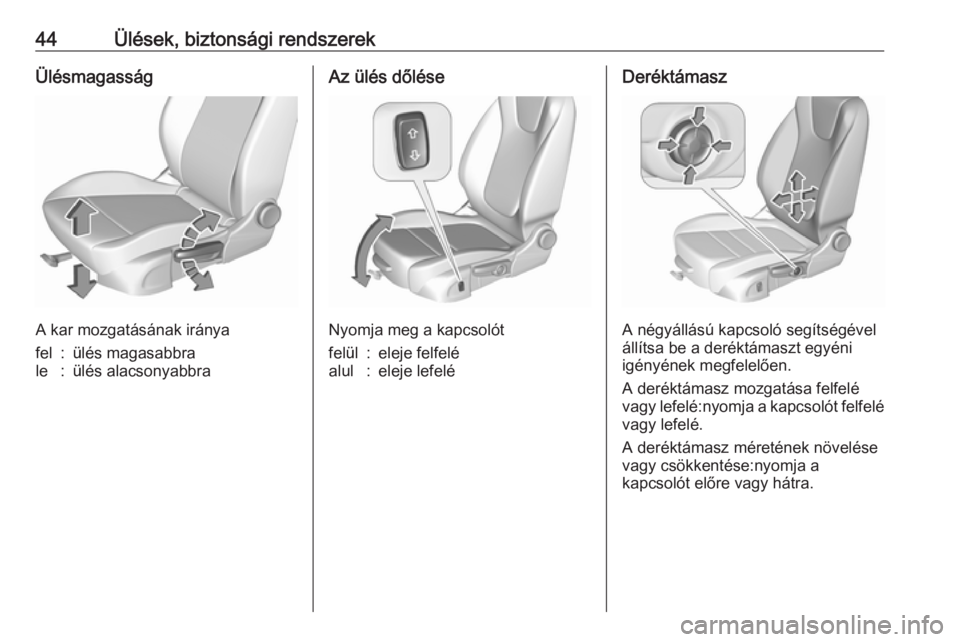

44Ülések, biztonsági rendszerekÜlésmagasság
A kar mozgatásának iránya
fel:ülés magasabbrale:ülés alacsonyabbraAz ülés dőlése
Nyomja meg a kapcsolót
felül:eleje felfeléalul:eleje lefeléDeréktámasz
A négyállású kapcsoló segítségével
állítsa be a deréktámaszt egyéni
igényének megfelelően.
A deréktámasz mozgatása felfelé
vagy lefelé:nyomja a kapcsolót felfelé
vagy lefelé.
A deréktámasz méretének növelése vagy csökkentése:nyomja a
kapcsolót előre vagy hátra.
Page 47 of 315

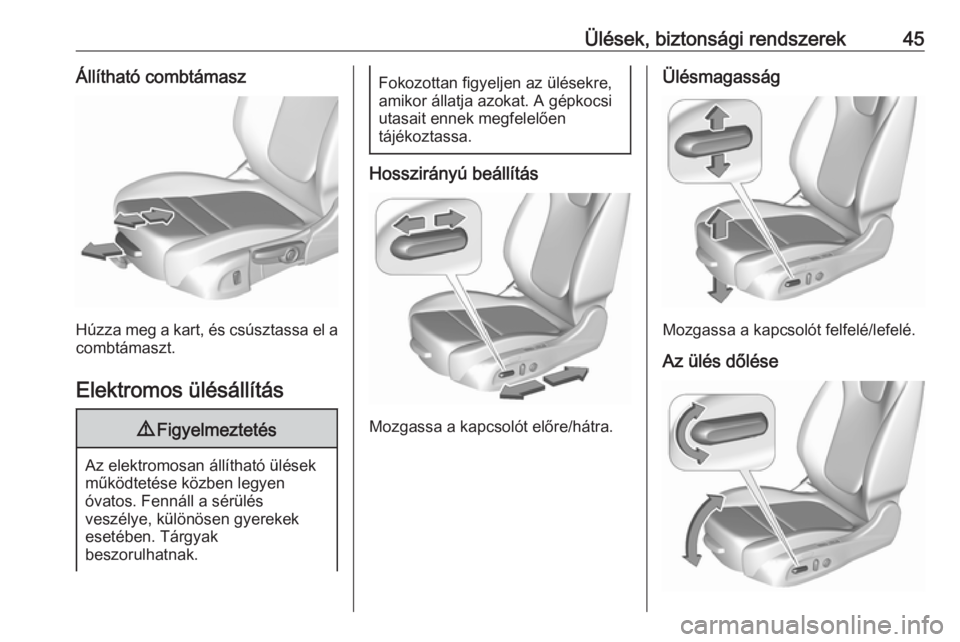

Ülések, biztonsági rendszerek45Állítható combtámasz
Húzza meg a kart, és csúsztassa el acombtámaszt.
Elektromos ülésállítás
9 Figyelmeztetés
Az elektromosan állítható ülések
működtetése közben legyen
óvatos. Fennáll a sérülés
veszélye, különösen gyerekek
esetében. Tárgyak
beszorulhatnak.
Fokozottan figyeljen az ülésekre,
amikor állatja azokat. A gépkocsi
utasait ennek megfelelően
tájékoztassa.
Hosszirányú beállítás
Mozgassa a kapcsolót előre/hátra.
Ülésmagasság
Mozgassa a kapcsolót felfelé/lefelé.
Az ülés dőlése

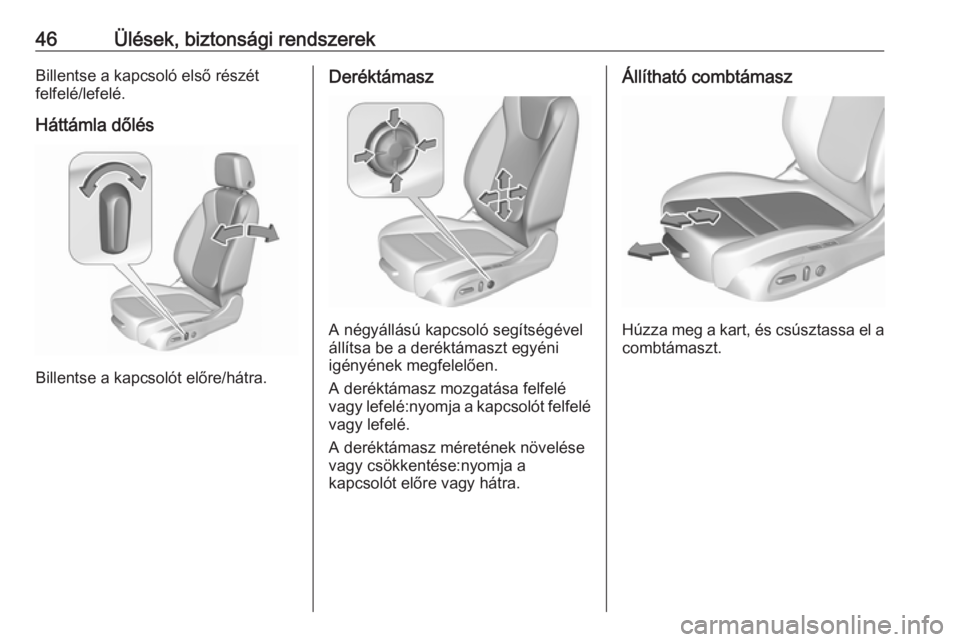

Page 48 of 315
46Ülések, biztonsági rendszerekBillentse a kapcsoló első részét
felfelé/lefelé.
Háttámla dőlés
Billentse a kapcsolót előre/hátra.
Deréktámasz
A négyállású kapcsoló segítségével
állítsa be a deréktámaszt egyéni
igényének megfelelően.
A deréktámasz mozgatása felfelé
vagy lefelé:nyomja a kapcsolót felfelé
vagy lefelé.
A deréktámasz méretének növelése vagy csökkentése:nyomja a
kapcsolót előre vagy hátra.
Állítható combtámasz
Húzza meg a kart, és csúsztassa el a combtámaszt.
Page 49 of 315

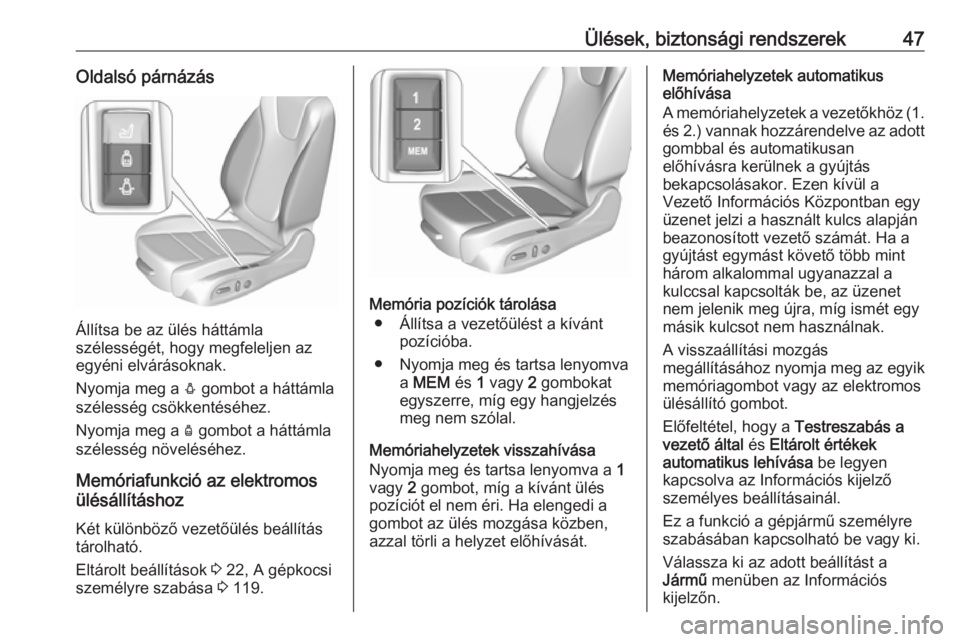

Ülések, biztonsági rendszerek47Oldalsó párnázás
Állítsa be az ülés háttámla
szélességét, hogy megfeleljen az
egyéni elvárásoknak.
Nyomja meg a e gombot a háttámla
szélesség csökkentéséhez.
Nyomja meg a d gombot a háttámla
szélesség növeléséhez.
Memóriafunkció az elektromos
ülésállításhoz
Két különböző vezetőülés beállítás
tárolható.
Eltárolt beállítások 3 22, A gépkocsi
személyre szabása 3 119.
Memória pozíciók tárolása
● Állítsa a vezetőülést a kívánt pozícióba.
● Nyomja meg és tartsa lenyomva a MEM és 1 vagy 2 gombokat
egyszerre, míg egy hangjelzés
meg nem szólal.
Memóriahelyzetek visszahívása
Nyomja meg és tartsa lenyomva a 1
vagy 2 gombot, míg a kívánt ülés
pozíciót el nem éri. Ha elengedi a
gombot az ülés mozgása közben,
azzal törli a helyzet előhívását.
Memóriahelyzetek automatikus
előhívása
A memóriahelyzetek a vezetőkhöz (1. és 2.) vannak hozzárendelve az adott
gombbal és automatikusan
előhívásra kerülnek a gyújtás
bekapcsolásakor. Ezen kívül a
Vezető Információs Központban egy
üzenet jelzi a használt kulcs alapján
beazonosított vezető számát. Ha a
gyújtást egymást követő több mint
három alkalommal ugyanazzal a
kulccsal kapcsolták be, az üzenet
nem jelenik meg újra, míg ismét egy
másik kulcsot nem használnak.
A visszaállítási mozgás
megállításához nyomja meg az egyik memóriagombot vagy az elektromosülésállító gombot.
Előfeltétel, hogy a Testreszabás a
vezető által és Eltárolt értékek
automatikus lehívása be legyen
kapcsolva az Információs kijelző
személyes beállításainál.
Ez a funkció a gépjármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki az adott beállítást a
Jármű menüben az Információs
kijelzőn.
Page 50 of 315

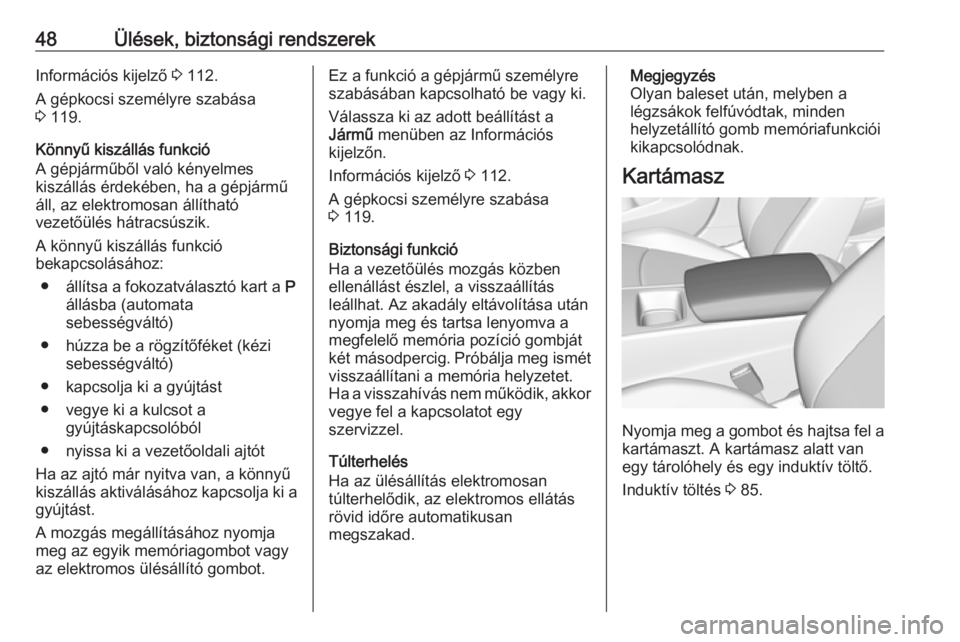

48Ülések, biztonsági rendszerekInformációs kijelző 3 112.
A gépkocsi személyre szabása
3 119.
Könnyű kiszállás funkció
A gépjárműből való kényelmes
kiszállás érdekében, ha a gépjármű
áll, az elektromosan állítható
vezetőülés hátracsúszik.
A könnyű kiszállás funkció
bekapcsolásához:
● állítsa a fokozatválasztó kart a P
állásba (automata
sebességváltó)
● húzza be a rögzítőféket (kézi sebességváltó)
● kapcsolja ki a gyújtást
● vegye ki a kulcsot a gyújtáskapcsolóból
● nyissa ki a vezetőoldali ajtót
Ha az ajtó már nyitva van, a könnyű
kiszállás aktiválásához kapcsolja ki a gyújtást.
A mozgás megállításához nyomja
meg az egyik memóriagombot vagy
az elektromos ülésállító gombot.Ez a funkció a gépjármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki az adott beállítást a
Jármű menüben az Információs
kijelzőn.
Információs kijelző 3 112.
A gépkocsi személyre szabása
3 119.
Biztonsági funkció
Ha a vezetőülés mozgás közben
ellenállást észlel, a visszaállítás
leállhat. Az akadály eltávolítása után
nyomja meg és tartsa lenyomva a
megfelelő memória pozíció gombját
két másodpercig . Próbálja meg ismét
visszaállítani a memória helyzetet.
Ha a visszahívás nem működik, akkor
vegye fel a kapcsolatot egy
szervizzel.
Túlterhelés
Ha az ülésállítás elektromosan
túlterhelődik, az elektromos ellátás
rövid időre automatikusan
megszakad.Megjegyzés
Olyan baleset után, melyben a
légzsákok felfúvódtak, minden
helyzetállító gomb memóriafunkciói
kikapcsolódnak.
Kartámasz
Nyomja meg a gombot és hajtsa fel a
kartámaszt. A kartámasz alatt van
egy tárolóhely és egy induktív töltő.
Induktív töltés 3 85.
