Tárolás69
Nyomja meg a fedelet hátul a
nyitáshoz.
Csomagtér
Felszereltségtől függően a hátsó ülés
háttámlája kettő vagy három részre
lehet osztva. Mindegyik rész
lehajtható.
Mielőtt lehajtja a hátsó ülés háttámláit, hajtsa végre a következőt, szükség szerint:
● Vegye ki a csomagtérrolót 3 72.
● Nyomja meg és tartsa így a reteszt, hogy lenyomja a
fejtámlákat 3 40.
● Távolítsa el a hátsó fejtámlákat, hogy a háttámlák teljesen
ráfeküdjenek az üléspárnára
3 40.Csomagtérbővítés (kétrészes
hátsó ülés háttámla)
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, és
hajtsa le előre a háttámlát az
üléspárnára. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan
rögzülnek.

70Tárolás
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókar közelében lévő piros
jelzés nem látható.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítés (háromrészes
hátsó ülés háttámla)
● Hajtsa fel a hátsó kartámaszt.● Húzza meg a fület és hajtsa le a középső ülés háttámláját.
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, éshajtsa le előre a háttámlát az
üléspárnára.
9 Figyelmeztetés
Legyen óvatos, amikor lehajtja a
jobb külső ülés háttámláját, ha a
középső háttámla már le van
hajtva. Sérülésveszély áll fenn a
háttámla belső oldalából kiálló
csavar miatt.

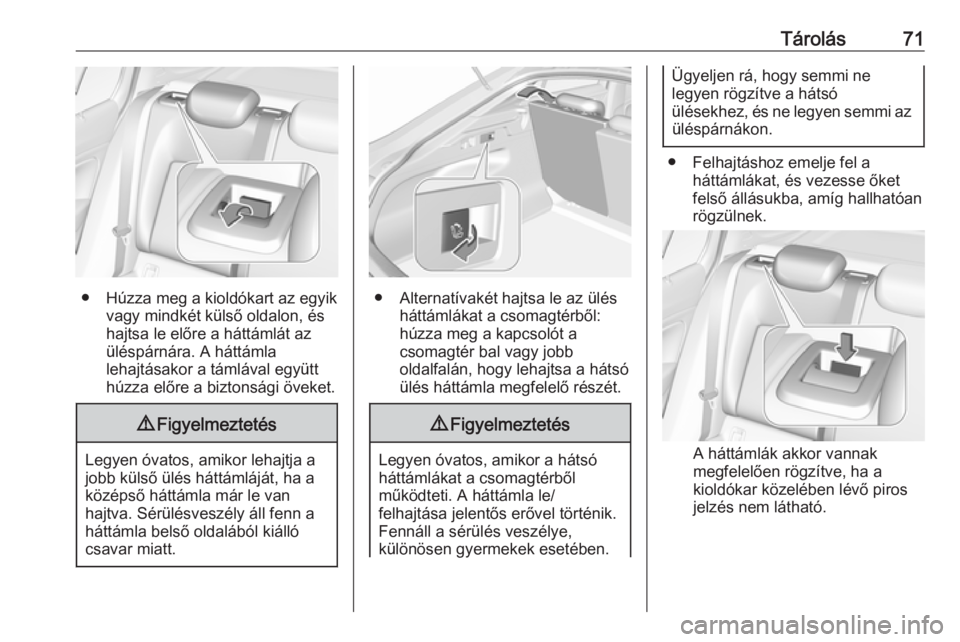

Tárolás71
● Húzza meg a kioldókart az egyikvagy mindkét külső oldalon, és
hajtsa le előre a háttámlát az
üléspárnára. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
9 Figyelmeztetés
Legyen óvatos, amikor lehajtja a
jobb külső ülés háttámláját, ha a
középső háttámla már le van
hajtva. Sérülésveszély áll fenn a
háttámla belső oldalából kiálló
csavar miatt.
● Alternatívakét hajtsa le az ülés háttámlákat a csomagtérből:húzza meg a kapcsolót a
csomagtér bal vagy jobb
oldalfalán, hogy lehajtsa a hátsó ülés háttámla megfelelő részét.
9 Figyelmeztetés
Legyen óvatos, amikor a hátsó
háttámlákat a csomagtérből
működteti. A háttámla le/
felhajtása jelentős erővel történik.
Fennáll a sérülés veszélye,
különösen gyermekek esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan rögzülnek.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókar közelében lévő piros
jelzés nem látható.

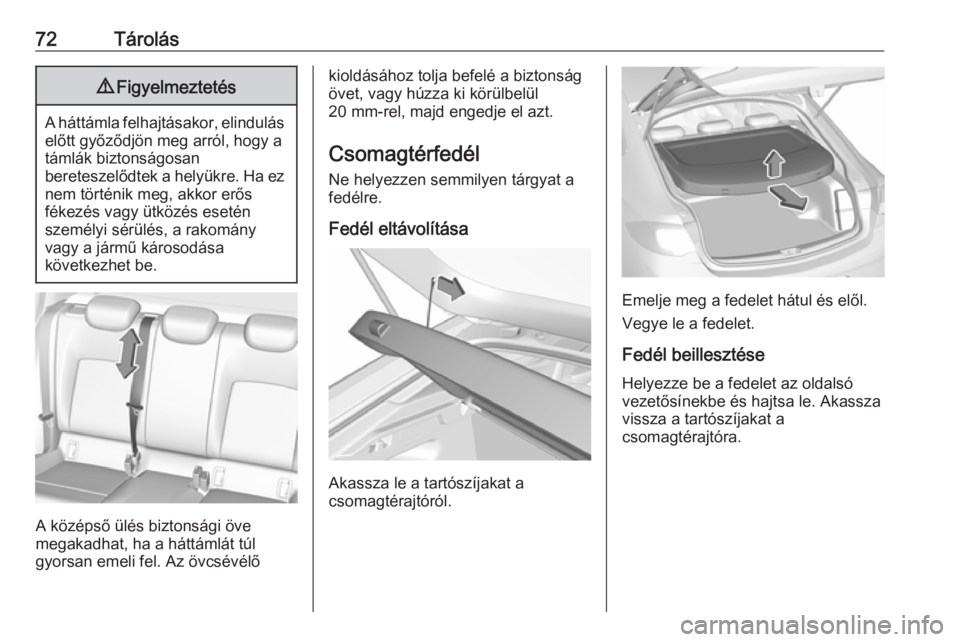

72Tárolás9Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Fedél eltávolítása
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje meg a fedelet hátul és elől.
Vegye le a fedelet.
Fedél beillesztése Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.

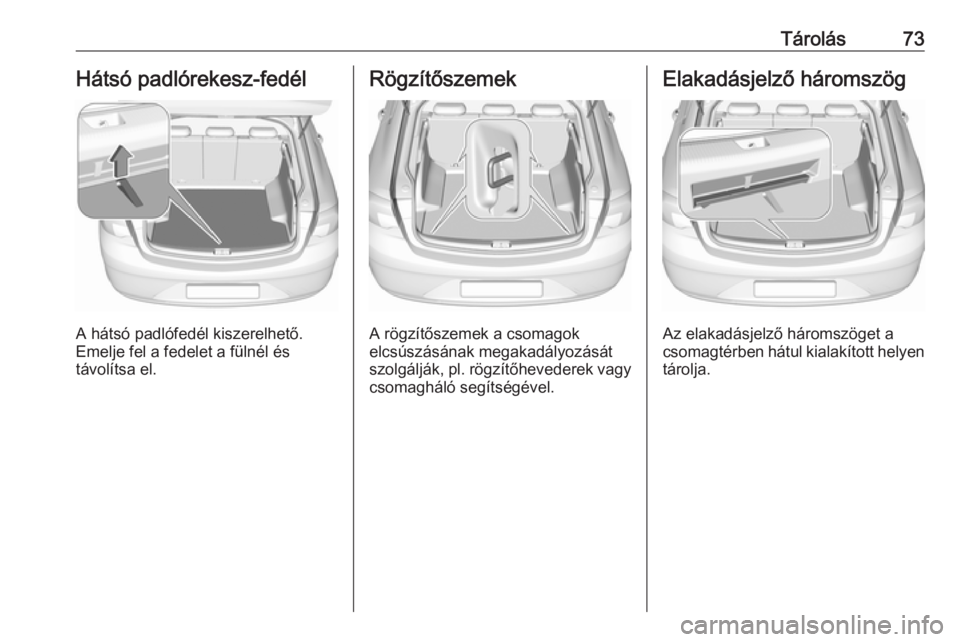

Tárolás73Hátsó padlórekesz-fedél
A hátsó padlófedél kiszerelhető.
Emelje fel a fedelet a fülnél és
távolítsa el.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Elakadásjelző háromszög
Az elakadásjelző háromszöget a
csomagtérben hátul kialakított helyen tárolja.

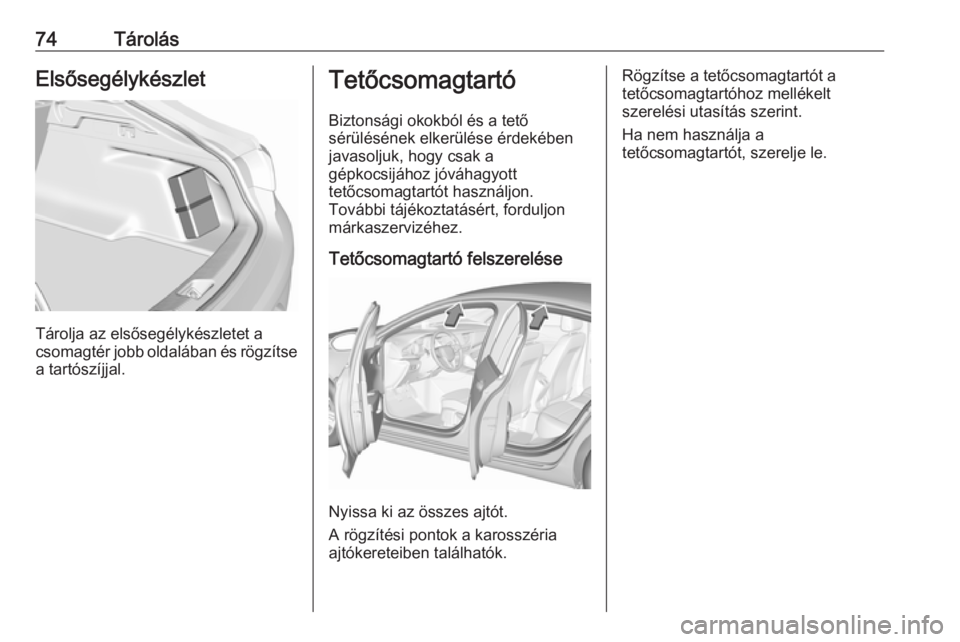

74TárolásElsősegélykészlet
Tárolja az elsősegélykészletet a
csomagtér jobb oldalában és rögzítse
a tartószíjjal.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
További tájékoztatásért, forduljon
márkaszervizéhez.
Tetőcsomagtartó felszerelése
Nyissa ki az összes ajtót.
A rögzítési pontok a karosszéria
ajtókereteiben találhatók.
Rögzítse a tetőcsomagtartót a
tetőcsomagtartóhoz mellékelt
szerelési utasítás szerint.
Ha nem használja a
tetőcsomagtartót, szerelje le.

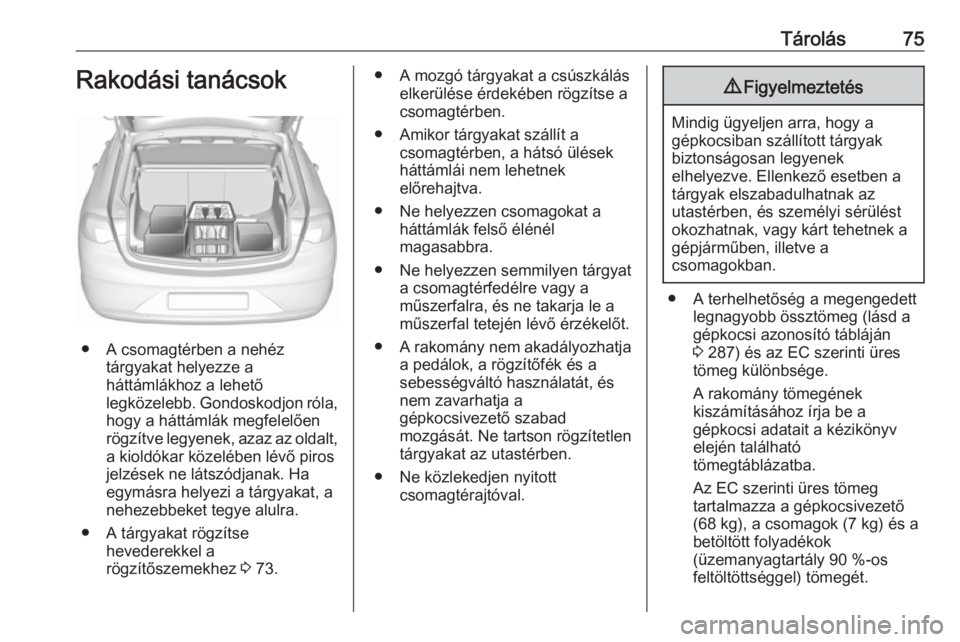

Tárolás75Rakodási tanácsok
● A csomagtérben a nehéztárgyakat helyezze a
háttámlákhoz a lehető
legközelebb. Gondoskodjon róla,
hogy a háttámlák megfelelően
rögzítve legyenek, azaz az oldalt,
a kioldókar közelében lévő piros
jelzések ne látszódjanak. Ha
egymásra helyezi a tárgyakat, a
nehezebbeket tegye alulra.
● A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 73.
● A mozgó tárgyakat a csúszkálás
elkerülése érdekében rögzítse a
csomagtérben.
● Amikor tárgyakat szállít a csomagtérben, a hátsó ülések
háttámlái nem lehetnek
előrehajtva.
● Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
● Ne helyezzen semmilyen tárgyat a csomagtérfedélre vagy a
műszerfalra, és ne takarja le a
műszerfal tetején lévő érzékelőt.
● A rakomány nem akadályozhatja
a pedálok, a rögzítőfék és a
sebességváltó használatát, és
nem zavarhatja a
gépkocsivezető szabad
mozgását. Ne tartson rögzítetlen
tárgyakat az utastérben.
● Ne közlekedjen nyitott csomagtérajtóval.9Figyelmeztetés
Mindig ügyeljen arra, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépjárműben, illetve a
csomagokban.
● A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 287) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a
gépkocsi adatait a kézikönyv
elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90 %-os
feltöltöttséggel) tömegét.

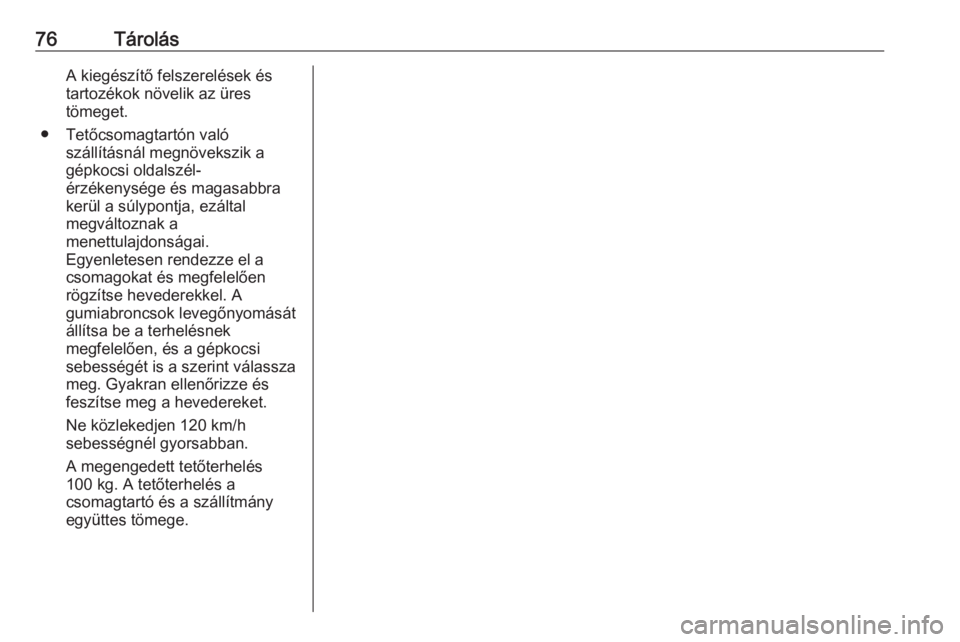

76TárolásA kiegészítő felszerelések és
tartozékok növelik az üres
tömeget.
● Tetőcsomagtartón való szállításnál megnövekszik a
gépkocsi oldalszél-
érzékenysége és magasabbra
kerül a súlypontja, ezáltal
megváltoznak a
menettulajdonságai.
Egyenletesen rendezze el a
csomagokat és megfelelően
rögzítse hevederekkel. A
gumiabroncsok levegőnyomását
állítsa be a terhelésnek
megfelelően, és a gépkocsi
sebességét is a szerint válassza
meg. Gyakran ellenőrizze és
feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A megengedett tetőterhelés
100 kg. A tetőterhelés a
csomagtartó és a szállítmány
együttes tömege.

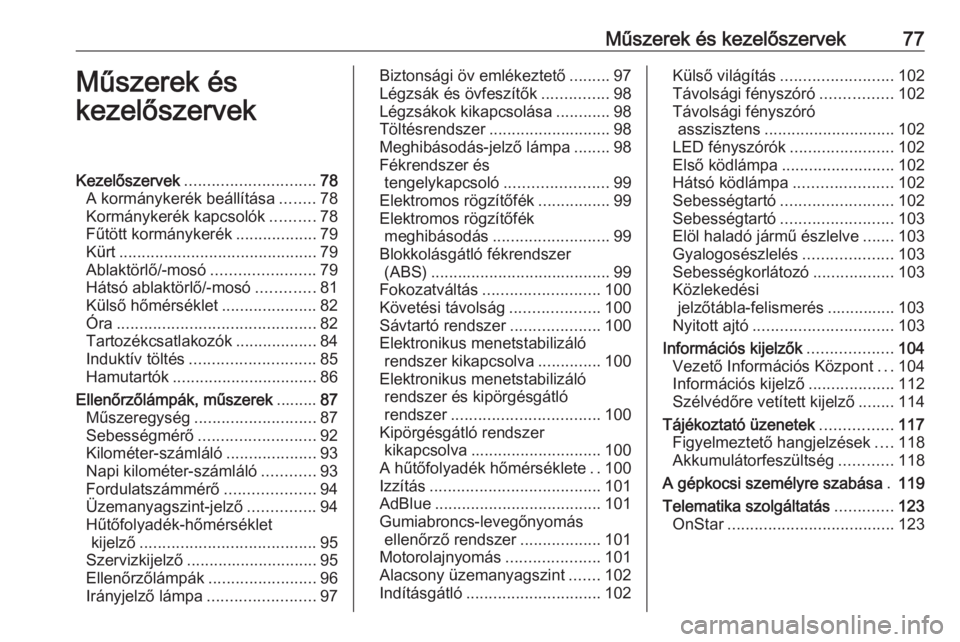

Műszerek és kezelőszervek77Műszerek és
kezelőszervekKezelőszervek ............................. 78
A kormánykerék beállítása ........78
Kormánykerék kapcsolók ..........78
Fűtött kormánykerék ..................79
Kürt ............................................ 79
Ablaktörlő/-mosó .......................79
Hátsó ablaktörlő/-mosó .............81
Külső hőmérséklet .....................82
Óra ............................................ 82
Tartozékcsatlakozók ..................84
Induktív töltés ............................ 85
Hamutartók ................................ 86
Ellenőrzőlámpák, műszerek .........87
Műszeregység ........................... 87
Sebességmérő .......................... 92
Kilométer-számláló ....................93
Napi kilométer-számláló ............93
Fordulatszámmérő ....................94
Üzemanyagszint-jelző ...............94
Hűtőfolyadék-hőmérséklet kijelző ....................................... 95
Szervizkijelző ............................. 95
Ellenőrzőlámpák ........................96
Irányjelző lámpa ........................97Biztonsági öv emlékeztető .........97
Légzsák és övfeszítők ...............98
Légzsákok kikapcsolása ............98
Töltésrendszer ........................... 98
Meghibásodás-jelző lámpa ........98
Fékrendszer és tengelykapcsoló .......................99
Elektromos rögzítőfék ................99
Elektromos rögzítőfék meghibásodás .......................... 99
Blokkolásgátló fékrendszer (ABS) ........................................ 99
Fokozatváltás .......................... 100
Követési távolság ....................100
Sávtartó rendszer ....................100
Elektronikus menetstabilizáló rendszer kikapcsolva ..............100
Elektronikus menetstabilizáló rendszer és kipörgésgátló
rendszer ................................. 100
Kipörgésgátló rendszer kikapcsolva ............................. 100
A hűtőfolyadék hőmérséklete ..100
Izzítás ...................................... 101
AdBlue ..................................... 101
Gumiabroncs-levegőnyomás ellenőrző rendszer ..................101
Motorolajnyomás .....................101
Alacsony üzemanyagszint .......102
Indításgátló .............................. 102Külső világítás......................... 102
Távolsági fényszóró ................102
Távolsági fényszóró asszisztens ............................. 102
LED fényszórók .......................102
Első ködlámpa ......................... 102
Hátsó ködlámpa ......................102
Sebességtartó ......................... 102
Sebességtartó ......................... 103
Elöl haladó jármű észlelve .......103
Gyalogosészlelés ....................103
Sebességkorlátozó ..................103
Közlekedési jelzőtábla-felismerés ............... 103
Nyitott ajtó ............................... 103
Információs kijelzők ...................104
Vezető Információs Központ ...104
Információs kijelző ...................112
Szélvédőre vetített kijelző ........114
Tájékoztató üzenetek ................117
Figyelmeztető hangjelzések ....118
Akkumulátorfeszültség ............118
A gépkocsi személyre szabása .119
Telematika szolgáltatás .............123
OnStar ..................................... 123

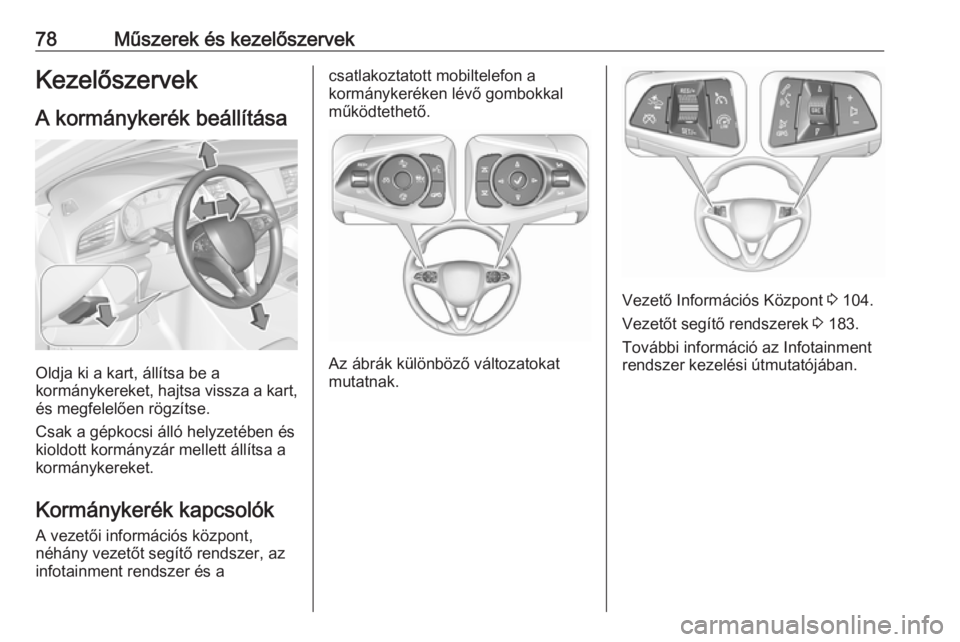

78Műszerek és kezelőszervekKezelőszervek
A kormánykerék beállítása
Oldja ki a kart, állítsa be a
kormánykereket, hajtsa vissza a kart,
és megfelelően rögzítse.
Csak a gépkocsi álló helyzetében és
kioldott kormányzár mellett állítsa a kormánykereket.
Kormánykerék kapcsolók
A vezetői információs központ,
néhány vezetőt segítő rendszer, az
infotainment rendszer és a
csatlakoztatott mobiltelefon a
kormánykeréken lévő gombokkal működtethető.
Az ábrák különböző változatokat
mutatnak.
Vezető Információs Központ 3 104.
Vezetőt segítő rendszerek 3 183.
További információ az Infotainment
rendszer kezelési útmutatójában.
