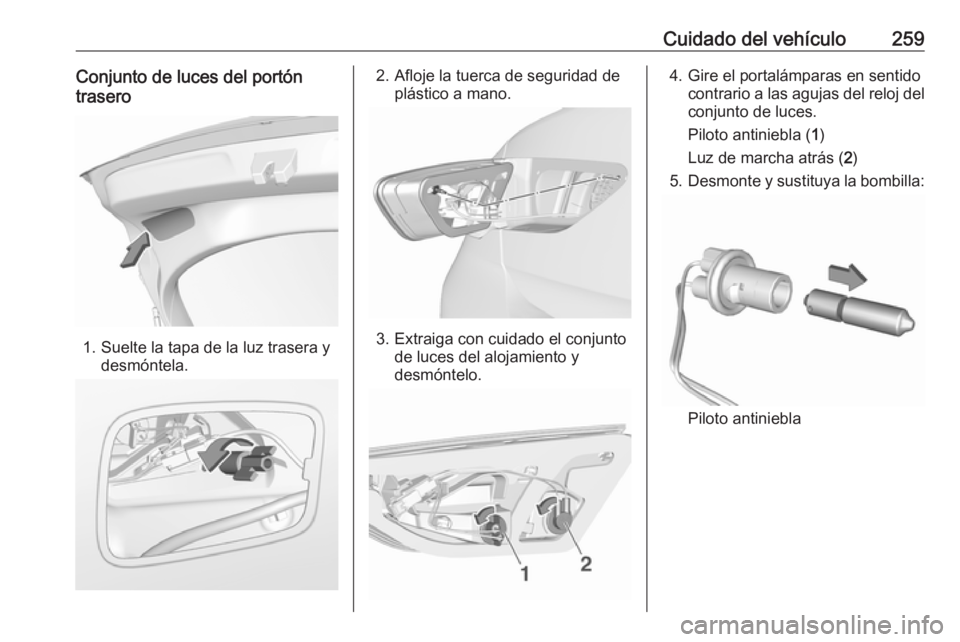

Cuidado del vehículo259Conjunto de luces del portón
trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga con cuidado el conjuntode luces del alojamiento y
desmóntelo.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Desmonte y sustituya la bombilla:
Piloto antiniebla

260Cuidado del vehículo
Luz de marcha atrás
6. Inserte el portalámparas en el conjunto de luces trasero.Conecte el enchufe al conjunto de luces. Monte el conjunto de luces
del portón trasero y apriete el
tornillo desde el interior. Coloque
la tapa.

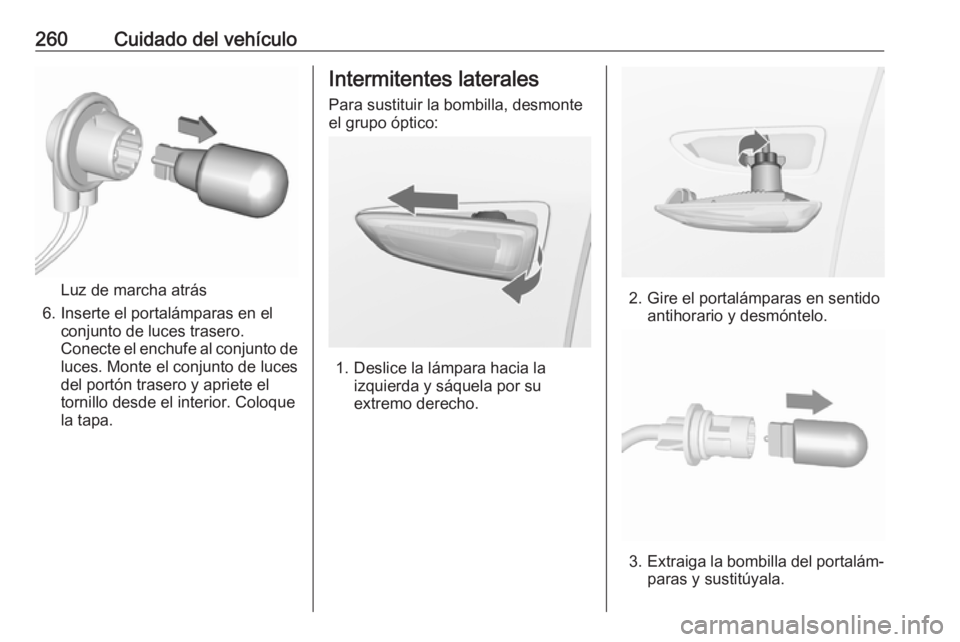

Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

Cuidado del vehículo2614. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico

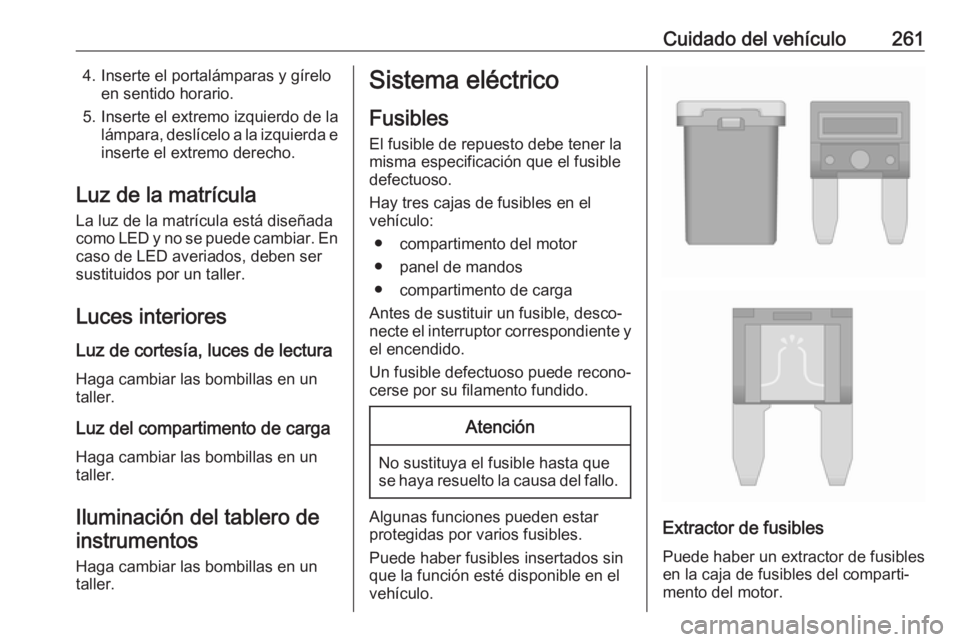

Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

262Cuidado del vehículo
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.

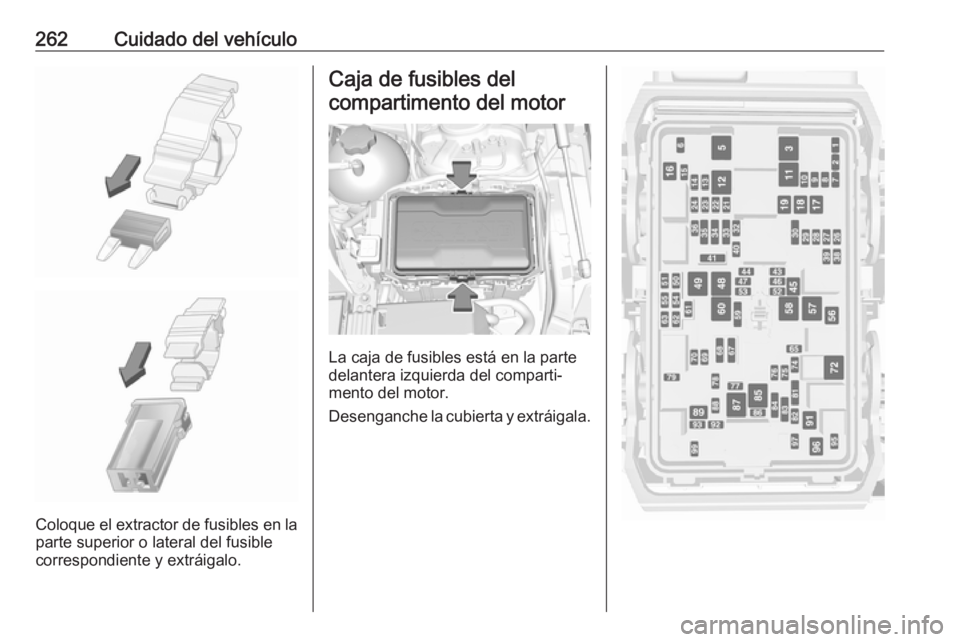

Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

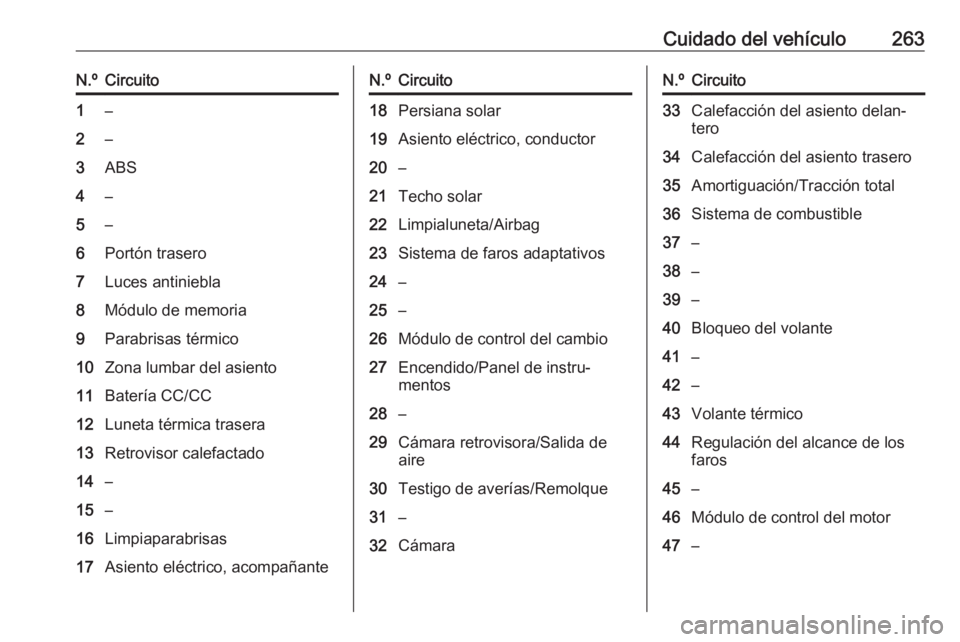

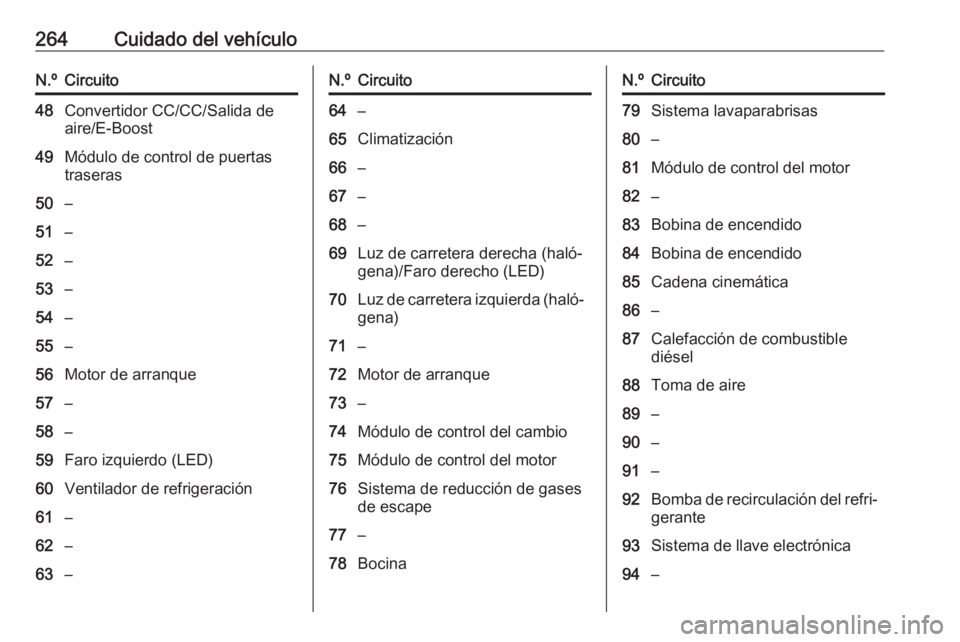

Cuidado del vehículo263N.ºCircuito1–2–3ABS4–5–6Portón trasero7Luces antiniebla8Módulo de memoria9Parabrisas térmico10Zona lumbar del asiento11Batería CC/CC12Luneta térmica trasera13Retrovisor calefactado14–15–16Limpiaparabrisas17Asiento eléctrico, acompañanteN.ºCircuito18Persiana solar19Asiento eléctrico, conductor20–21Techo solar22Limpialuneta/Airbag23Sistema de faros adaptativos24–25–26Módulo de control del cambio27Encendido/Panel de instru‐
mentos28–29Cámara retrovisora/Salida de
aire30Testigo de averías/Remolque31–32CámaraN.ºCircuito33Calefacción del asiento delan‐
tero34Calefacción del asiento trasero35Amortiguación/Tracción total36Sistema de combustible37–38–39–40Bloqueo del volante41–42–43Volante térmico44Regulación del alcance de los
faros45–46Módulo de control del motor47–

264Cuidado del vehículoN.ºCircuito48Convertidor CC/CC/Salida de
aire/E-Boost49Módulo de control de puertas
traseras50–51–52–53–54–55–56Motor de arranque57–58–59Faro izquierdo (LED)60Ventilador de refrigeración61–62–63–N.ºCircuito64–65Climatización66–67–68–69Luz de carretera derecha (haló‐
gena)/Faro derecho (LED)70Luz de carretera izquierda (haló‐
gena)71–72Motor de arranque73–74Módulo de control del cambio75Módulo de control del motor76Sistema de reducción de gases
de escape77–78BocinaN.ºCircuito79Sistema lavaparabrisas80–81Módulo de control del motor82–83Bobina de encendido84Bobina de encendido85Cadena cinemática86–87Calefacción de combustible
diésel88Toma de aire89–90–91–92Bomba de recirculación del refri‐
gerante93Sistema de llave electrónica94–

Cuidado del vehículo265N.ºCircuito95Bomba de refrigerante96Calefacción de combustible
diésel97–98–99Bomba de refrigerante
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja
de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

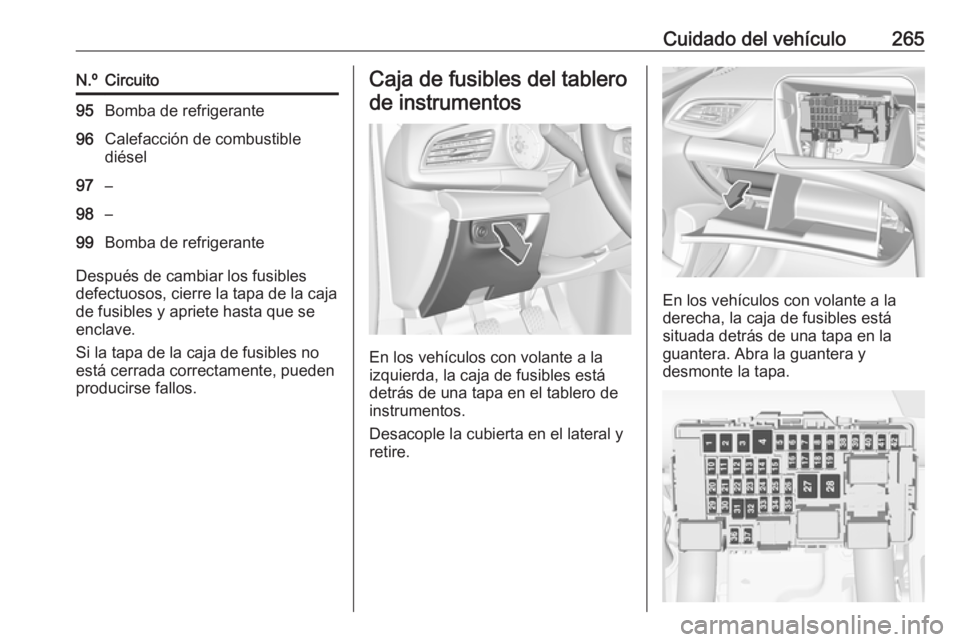

Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos.
Desacople la cubierta en el lateral y
retire.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa.

266Cuidado del vehículoN.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x/tubo de calefac‐
ción12Reducción NO x/sensor de hollín13Módulo UREA14Volante térmicoN.ºCircuito15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo UREA20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policía29–N.ºCircuito30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX/USB36Cargador inalámbrico37Limpialuneta38Onstar39Pantalla40Asistente de aparcamiento41Consola del techo42Radio

Cuidado del vehículo267Herramientas del
vehículo

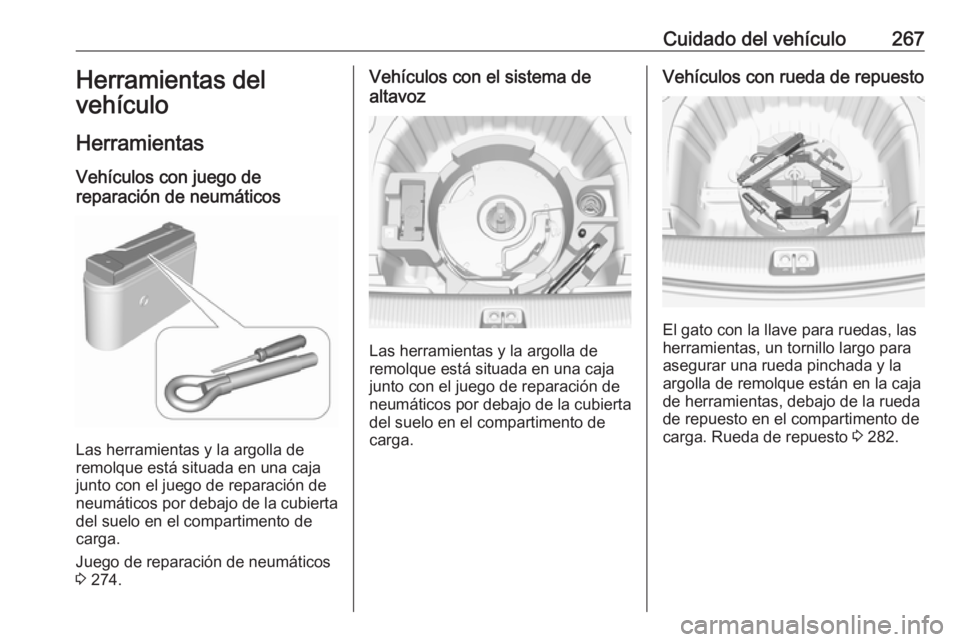

Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y la argolla de
remolque está situada en una caja junto con el juego de reparación de
neumáticos por debajo de la cubierta
del suelo en el compartimento de
carga.
Juego de reparación de neumáticos
3 274.
Vehículos con el sistema de
altavoz
Las herramientas y la argolla de
remolque está situada en una caja junto con el juego de reparación de
neumáticos por debajo de la cubierta
del suelo en el compartimento de
carga.
Vehículos con rueda de repuesto
El gato con la llave para ruedas, las
herramientas, un tornillo largo para
asegurar una rueda pinchada y la
argolla de remolque están en la caja
de herramientas, debajo de la rueda
de repuesto en el compartimento de carga. Rueda de repuesto 3 282.

268Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 306.Designaciones de los
neumáticos
P. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 302.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de losneumáticos.
Desenrosque el tapón de la válvula.
